Обогрев крыши кабелем – как самостоятельно укласть греющий кабель на кровле

Содержание

Функции греющего кабеля

Начнем с главных понятий. Что такое греющий кабель? Это проводник тока, способный преобразовывать электрическую энергию в тепловую. Количество выделяемого тепла зависит от силы тока и сопротивления токопроводящего материала. Если вспомнить курс школьной физики, то окажется, что такой способностью обладает любой проводник. Но! Для кабеля электропроводки подобный тепловой эффект является нежелательным, поэтому за счет конструкции его стараются снизить. А для греющего кабеля – наоборот. Чем больше тепла он будет способен преобразовать из электроэнергии, тем лучше.

В системе антиобледенения греющий кабель выполняет важнейшую функцию нагрева элементов водостока и кровли, благодаря чему образование наледи, сосулек и снежных навесов становится невозможным.

Электрообогрев предотвращает:

  • образование сосулек на водостоках и краях кровли;
  • закупорку водостоков льдом;
  • обрушение или деформацию желобов под весом льда, сосулек и снежных масс;
  • разрыв труб под воздействием льда.

Использование греющего кабеля в системе антиобледенения

Виды греющих кабелей, которые можно использовать для крыши и водостока

Современные электрические системы обогрева крыши определяют три типа кабелей, которые приспособлены для работы в климатических условиях России. Все они представлены и доступны на рынке от разных производителей, как отечественных, так и зарубежных. По своим техническим и эксплуатационным показателям греющие кабели российского производства превосходят аналоги.

Типы нагревательных кабелей, которые используют для обогрева кровли:

  • Резистивный, одножильный греющий кабель
  • Резистивный, двужильный греющий кабель
  • Саморегулирующий кабель

Резистивный кабель для обогрева изготавливается стандартным способом.  Внутри проходит проводник с постоянным сопротивлением, который, нагреваясь, обеспечивает постоянную температуру. В одножильном кабеле только одна нагревательная жила. В двужильном резистивном кабеле одна жила нагревательная, а вторая токопроводящая.

Достоинства резистивных кабелей: невысокая цена, высокие показатели по тепловыделению и долгий срок эксплуатации. Недостатки такого греющего кабеля: выпускаются только определенной длины, что создает неудобства при монтаже; выходят из строя при локальном точечном повреждении; необходимо монтировать дополнительный пульт по управлению системой обогрева.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Саморегулирующийся нагревательный кабель изготавливается более сложным технологическим способом. В нем использован специальный материал – матрица. Матрица обладает уникальным свойством. Она позволяет менять сопротивление в зависимости от внешней окружающей температуры. Благодаря этому и регулируется тепловыделение кабеля.

Преимущества саморегулирующихся кабелей:

  • экономия электроэнергии в сравнении с резистивными, особенно, если зима выдалась не очень холодной
  •  легкоремонтируемые – можно заменить только часть перегоревшего кабеля
  • Нет необходимости устанавливать датчик температуры и контролер для отключения

Наибольшую эффективность обогрева кровли и водосточных систем демонстрирует комбинация из резистивных и саморегулирующихся кабелей.  На крыше укладывают резистивную систему с датчиками температуры, влаги, а в желоба и стоки водосточной системы монтируют саморегулирующийся греющий кабель.

Преимущества использования системы обогрева

В результате резких перепадов температуры, атмосферные осадки провоцируют образование ледяных сосулек и даже крупных торосов на кровлях домов. В результате:

  • падение сосулек угрожает жизни и здоровью случайных прохожих;
  • под тяжестью замерзшей воды повреждается кровля;
  • обледенение водостоков приводит к их преждевременному разрушению, а также может служить причиной протечек крыши.

Монтаж греющего кабеля на кровле дает возможность успешно бороться с наледью, не допуская повреждения кровельного материала и несущих конструкций. При этом отсутствует необходимость регулярно тратить значительные средства на оплату услуг промышленных альпинистов для очистки крыши от снега и сосулек.

Управление системой обогрева крыши отличается максимальной простотой за счет использования автоматики.

Укладка и монтаж обогревательных кабелей на крыше

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Система обогрева кровли состоит из нескольких составляющих: нагревательных кабелей, креплений для крыши и водостока, щитка управления, термостанции или ее элементов.

Греющий кабель укладывается не на всю поверхность крыши. Он монтируется по краям крыши и вдоль ендовы с помощью специальных крепежных элементов на глубину 30–35 см. Эти крепежи можно приобрести в том же магазине или торговой точке, где покупали кабель.

Особенности укладки резистивного греющего кабеля на крыше:

  • Перед монтажом на кровлю замерьте сопротивление всей секции. Оно должно соответствовать паспортным данным
  • Длина одной секции фиксированная. Ее нельзя обрезать или добавить новый кабель. Поэтому необходимо тщательно расчертить и сделать план укладки. Высчитать каждый шаг зигзагообразной петли
  • Одножильный кабель нужно монтировать с учетом возвращения обратного конца к месту подключения к сети
  • Двужильный кабель нужно просто аккуратно зафиксировать в конце крыши
  • В конце обязательно вновь замерьте сопротивление. Если произошли изменения, значит, кабель был поврежден. Его нужно демонтировать с кровли

Монтаж саморегулирующего кабеля происходит проще.  Его укладывают на крышу таким же зигзагообразным способом на глубину 30–35 см и шагом от 15–25 см. Длина одной секции может составлять от 0,3 м до 150 м.

В водосточной системе все просто: измеряете длину трубы или желоба, подбираете резистивную систему или отрезаете необходимую длину саморегулирующего кабеля. Все концы нагревательных кабелей должны быть сведены на крыше в одной точке. Туда же подводят контактные провода от датчиков влажности температуры, которые монтируются в определенном месте водостока с наименьшей вероятностью попадания мусора и листвы.

Расчет мощности системы

Для правильного расчета мощности необходимо, в первую очередь, определиться с типом обогреваемой поверхности.

  • Холодная кровля – скатная крыша с вентилируемым чердачным пространством, или крыша с хорошей теплоизоляцией, не допускающей нагрев кровли изнутри. Этот вариант оптимален, с точки зрения предотвращения обледенения, так как снег не тает при минусовых температурах. Для обогрева карнизов и ендов достаточно уложить 250-350 Вт/ м².
  • Стремление как можно более рационально использовать помещения, ведет к тому, что на практике чаще встречается теплая кровля», подогреваемая изнутри. Это происходит из-за недостаточной теплоизоляции чердаков, используемых в качестве жилых или хозяйственных помещений. Снег на таких крышах может таять при температуре до -10 градусов, поэтому потребуется укладка 300-400 Вт/ м².

Аналогичные мощности применяются в местах примыкания кровли к стенам.

Для предотвращения лавинообразного схода снега с крыши, рекомендуется установить систему снегозадержания, выше обогреваемой зоны. Мощность необходимую для обогрева водостока, можно рассчитать исходя из ширины желоба / диаметра трубы:

  • до 75 мм – 20-40 Вт/м
  • 100-150 мм – 40-60 Вт/м
  • 150-200 мм – 60-90 Вт/м

Сводная таблица мощностей

Применение Тип монтажа Удельная мощность
Водосточные трубы и желоба диаметром 50-120 мм 1-2 нити кабеля ~ 20-60 Вт/м
Желоба шириной свыше 300 мм параллельно, змеевиком 200-300 Вт/м2
Край крыши мин. 0,5 м от края ~ 200 Вт/м2
Части кровли, выступающие вне поверхности стены мин. 0,5 м от края ~ 300 Вт/м2
Ендова( внутренний угол при соединении двух скатов кровли) обогрев ⅔ части ~ 120 Вт/м

Выбор мощности зависит от климатической зоны. Для регионов с низкими температурами рекомендуется применять коэффициент запаса мощности примерно 1,1…1,3.

Выбор типа кабеля

Общее правило при выборе кабеля для обогрева кровли и желобов – его изоляция должна быть стойкой к ультрафиолетовым лучам.

Резистивный кабель состоит из одной или двух нагревательных жил, заключенных в двойную изоляцию, заземляемый экран и защитную оболочку. Основные марки имеют мощность порядка 30 Вт/м. Он дешевле саморегулируемого кабеля, и используется, в основном, для обогрева кровли, ендов, и карнизов. Поставляется готовыми секциями примерно от 10 до 180 метров.

Саморегулируемый кабель нагревается за счет полимерной матрицы с переменным сопротивлением, расположенной между двух токоведущих жил. Ее сопротивление растет по мере нагревания кабеля. При достижении рабочей температуры нагрев прекращается. Благодаря этому саморегулируемый кабель защищен от зонального перегрева. Секции из этого кабеля можно размещать в местах с разными условиями теплоотдачи. Например, одна и та же секция может обогревать как участок кровли, примыкающий к водосточной воронке, так и отрезок трубы до входа в теплое помещение.

Саморегулирующийся кабель не критичен к перехлесту и смыканию нитей. Листва и мусор, скопившиеся в водосточном желобе, также не выведут его из строя. Секции произвольной длины, с мощностью 30-40 Вт/м, используются, в основном, для обогрева желобов и водосточных труб.

Для скатной кровли можно использовать как резистивный, так и саморегулирующийся кабель, а вот для желобов лучше применять только саморегулирующийся кабель, т. к. резистивный может перегреться и выйти из строя из-за опавших листьев и веток которые скапливаются в водосточной системе.

Количество кабеля и схема укладки

Для обогрева края крыши используется укладка змейкой. Длина секции и шаг, рассчитываются исходя из необходимой мощности — Вт/ м² и удельной мощности кабеля – Вт/м. Минимальное растояние обогреваемого участка от края кровли > 50 см.

Шаг укладки кабеля рассчитывается по формуле:

Q=(Sх1,05)/L

  • Q – шаг укладки
  • S – площадь обогреваемого участка
  • L – длина секции
  • 1,05 – коэффициент запаса

Для расчета длины кабеля в желобе берется общая длина желоба, умноженная на количество ниток, и добавляется запас 5%(умножаем на 1.05). Здесь лучше использовать саморегулирующийся кабель.

В водосточных трубах, как правило, используется саморегулируемый кабель в одну нитку. Чтобы рассчитать количество кабеля, надо длину трубы(с учетом изгибов и колен) умножить на количество ниток и прибавить 1.5 метра для дополнительной петли на воронке и в нижней части водостока.

В ендовах обогреваются нижние ⅔ длины. Количество ниток – 2-4 с шагом 10 см. Умножаем длину обогреваемой части на количество ниток, и берем запас 10% на припуски(коэффициент 1,1).

Пример расчета длины и шага укладки:

Необходимо обогреть участок карниза шириной 0,5 м и длиной 12 м. Его площадь составит 6 м&sup2, подобранная нами мощность обогрева – 300 Вт/ м&sup2, значит мощность нагревательной секции должна быть«6×300=1800 Вт». При использовании резистивного кабеля с удельной мощностью 30 Вт/м, длина секции составит«1800÷30=60 м». Именно такое количество кабеля понадобится для обогрева 12-и метров кровли.

Чтобы получить шаг укладки подставляем значения в формулу выше.(6х1,05)/60 = 0,10 м или 10 см — это требуемое расстояние между витками греющего кабеля.

Монтаж нагревательных секций


Способ крепления кабеля на карнизе определяется материалом кровли. На кровлю, покрытую металлочерепицей или профлистом, кабель монтируется при помощи металлических клипс, или оцинкованных направляющих. Клипсы крепятся к кровле при помощи заклепок или саморезов, отверстия уплотняются герметиком. Верхнюю часть змейки можно также крепить к снегозадержанию. Если кровля волнистая, то нижняя петля должна крепиться внутри волны.

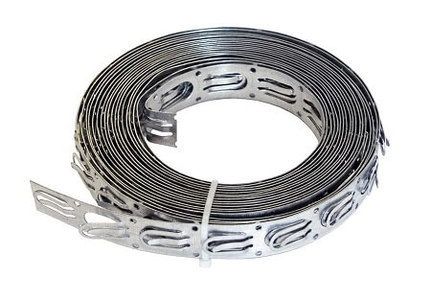

На черепичную кровлю секции крепятся при помощи монтажной ленты. При этом лента устанавливается на клей, под край черепицы выше зоны обогрева. Нижний край крепится обжимными клипсами, не нарушающими целостности натуральной черепицы.

При необходимости смонтировать нагревательные секции на мягкой кровле, используется металлическая сетка или подложка типа«Поликров». Кабель крепится к сетке или подложке металлическими скобами, а та приклеивается к материалу кровли.

В желобах кобель монтируется при помощи монтажной ленты или пластиковых крепежных элементов. Шаг установки крепежа, при использовании саморегулируемого кабеля – 25 см. Пластиковые защелки крепятся к краю водостока, а монтажная лента – заклепками к стенке желоба. Крепление должно обеспечивать расстояние между нитями 5-10 см.

В водосточных трубах длиной более четырех метров, нагревательный кабель подвешивается на трос, металлическую или пластиковую длиннозвеньевую цепь. К подвесу крепятся распорки 5-10 см, которые предотвращают смыкание ниток кабеля. При меньшей длине трубы кабель может удерживаться за счет собственной прочности, и достаточно одних только распорок. На выходе из водосточной трубы делается дополнительная петля кабеля, чтобы предотвратить замерзание воды за счет наружного воздуха.

При монтаже нагревательных секций надо учитывать минимальные радиусы изгиба кабеля. Переходы через край желоба и спуски в трубу, желательно защитить пластиковой трубкой или специальным изделием, например GM-RAKE.

Конструкция системы антиобледенения

Как уже было отмечено, кабель является главным (греющим) элементом системы антиобледенения водостоков и крыш. Но не единственным. Для сборки полноценно работающей системы применяют следующие компоненты:

  • нагревающий кабель;
  • подводящий провод, использующийся для подачи напряжения (он не нагревается);
  • крепежи;
  • соединительные муфты;
  • блок питания;
  • УЗО;
  • терморегулятор.

Продуктивность работы нагревательной системы во многом зависит от терморегулятора. Это устройство позволяет включать и выключать нагревательные секции (кабель), ограничивая их работу в заранее зафиксированном диапазоне погодных условий. Определять их величину терморегулятор может за счет специальных датчиков, которые устанавливаются в местах наибольшего скопления воды.

Обычный терморегулятор характеризуется наличием датчика температуры. Как правило, для небольших систем, применяют двухдиапазонный терморегулятор с возможностью настройки температуры включения и выключения кабеля.

Более эффективно контролирует работу системы специализированный терморегулятор, именуемый метеостанцией. Он содержит несколько датчиков, фиксирующих не только температуру, но и ряд других параметров, влияющих на образование наледи. Например, влажность воздуха, наличие остаточной влаги на трубах и кровле. Метеостанции работают в режиме установленных программ и позволяют экономить до 80% электроэнергии.

Управление системой антиобледенения

Монтаж нагревательного кабеля

Для монтажа системы антиобледенения, греющие кабели прокладывают:

  • на краю кровли;
  • в ендовах;
  • по линии пересечений кровли и смежных стен;
  • в горизонтальных желобах;
  • в вертикальных водосточных трубах.

Основные зоны обогрева при устройстве системы антиобледенения

Особенности укладки кабеля в этих зонах имеют свои отличия и особенности.

На краю кровли

В этой зоне кабель укладывают змейкой так, чтобы она оказалась выше края наружной стены на 30 см. Высота змейки при таком раскладе оказывается 0,6, 0,9 или 1,2 м.

При монтаже кабеля на металлочерепице, виток провода укладывают в каждой нижней точке волны. Монтаж на металлической фальцевой кровле требует иного подхода. Кабель поднимается по первому шву на нужную высоту, затем спускается к водосточному желобу с другой стороны этого же шва. Проходит по желобу, доходит до следующего шва и повторяет цикл заново.

Размещение кабеля по краю кровли

Если на скатной кровле нет желобов, то на ее грани могут формироваться значительные ледяные наросты и сосульки. Чтобы этого не случилось, кабель укладывают по одной из двух возможных схем: «капающая» петля или «капающая» грань.

Схема «капающей» петли предполагает,  что тающая вода будет стекать  и капать непосредственно с кабеля. Для этого кабель монтируют змейкой так, чтобы он свисал с края крыши на 5-8 см.

Схему «капающей» грани организовывают по похожему принципу. Только кабель закрепляют на грани кровли (капельнике), прокладывая его традиционно змейкой.

В ендовах и местах пересечения крыши и стены

Наледь легко образуется в ендовах и других местах на стыке скатов кровли. Кабель здесь прокладывают в 2 нити, вдоль стыка, на 2/3 его длины. За счет этого образуется непромерзающий проход, через который могут стекать талые воды.

Похожий метод устройства непромерзающего прохода используется для мест пересечения крыши и стены. Здесь кабель также укладывают в 2 нити на 2/3 высоты ската. Расстояние от кабеля до стены – 5-8 см, а расстояние между его нитями – 10-15 см.

Укладка кабеля в ендовах и местах пересечений крыши и стены

В желобах

В горизонтальном желобе кабель укладывают по всей длине в одну или несколько параллельных нитей. Количество нитей зависит от ширины желоба. Если в лоток шириной до 10 см достаточно положить одну нить кабеля, то в лоток шириной 10-20 – уже две нити. Для более широкого желоба (более 20 см) их количество увеличивают, добавляя по одной нити на каждые следующие 10 см ширины. Укладывают кабель так, чтобы между нитями оставалось пространство 10-15 см.

Для крепления кабеля в желобах применяют монтажную ленту или специальные пластиковые клипсы. Также существует возможность изготовить крепления в нужных количествах самостоятельно – из стальной ленты, которой легко можно придать форму зажима. Зажимы и элементы монтажной ленты закрепляют на стенках желобов саморезами. Образованные в результате отверстия герметизируют силиконовым герметиком. Между элементами крепления соблюдают расстояние 0,3-0,5 м.

В водосточных трубах

Наледь часто формируется в сливных воронках, закрывая путь для стока талой воды с крыши. Поэтому укладка кабеля является здесь обязательной. В трубу с диаметром до 10 см помещают одну нитку кабеля, с диаметром 10-30 см – две нитки. На входе в трубу кабель закрепляют к стенкам при помощи стальных скоб.

В верхней и нижней части трубы необходим усиленный подогрев, который осуществляют путем укладки дополнительных нитей кабеля – в виде «капающей» петли или нескольких спиральных витков.

Если длина трубы превышает 3 метра, для спуска кабеля и его фиксации используют цепь или трос с крепежными элементами. Цепь (трос) подвешивают на ввинченный в деревянные элементы кровли крюк или металлический прут, закрепленный на желобе.

Размещение кабеля в водосточных желобах и трубах

Виды электрического кабеля

При выборе электрического кабеля для системы подогрева следует учитывать:

  • технические характеристики;
  • возможность изменения монтажной длины (кабель с фиксированной длиной сегментов сложнее в укладке);
  • специфику использования (рекомендации изготовителя относительно места монтажа).

Отечественные и зарубежные производители предлагают электрокабель различных видов:

  • резистивный;
  • бронированный;
  • зональный;
  • саморегулируемый.

Резистивный греющий кабель для кровли характеризуется фиксированной длиной секций, которая может составлять 10 – 200 метров. Выделяемая мощность – от 5 до 30 Вт/м. К преимуществам продукции относится доступная стоимость. Минусом является одинаковая теплоотдача по всей длине, в то время, как различные участки крыши требуют различного количества тепла. В результате на одних участках система будет работать вхолостую, а на других ее мощности не хватит для необходимого прогрева конструкции.

резистивный греющий кабель

Бронированный электрокабель – достаточно новое изобретение. В отличие от резистивного имеет температуру нагрева до 150 °С и обладает повышенной механической прочностью. Применяется для монтажа на эксплуатируемых кровлях, так как укладывают греющий кабель такого типа на бетонную основу. В процессе можно корректировать длину сегмента в пределах 1-2 метров.

Зональный кабель главным образом предназначен для прокладки в водосточных трубах и желобах. Подобно резистивному, зональный характеризуется фиксированной мощностью теплоотдачи (до 200 Вт/м). При этом устройство греющих кабелей на кровле можно выполнять со свободной подгонкой по длине в процессе монтажа.

Саморегулируемый характеризуется способностью подстраиваться под окружающие условия. Теплоотдача варьируется в пределах 6-100 Вт/м и полностью зависит от количества наледи в районе укладки. Чтобы смонтировать систему обогрева крыши, саморегулируемую нитку можно укладывать отрезками любой длины – ограничивается только максимальная длина, которая составляет от 6 до 150 метров в зависимости от марки.

саморегулируемый вид кабеля

Свою высокую стоимость саморегулируемый кабель окупает в процессе эксплуатации системы, которая испытывает меньшую потребность в распределительных линиях и обеспечивает существенную экономию электроэнергии.

Система антиобледенения для кровли

Система обогрева крыши включает целый ряд устройств и комплектующих, в том числе:

  • греющий кабель с крепежными элементами для соответствующего типа кровли;
  • кровельная воронка с электроподогревом;
  • элементы снегозадержания, предотвращающие повреждение кабеля;
  • коммуникационные линии (силовые и информационные провода и т.д.);
  • датчики, терморегуляторы, органы автоматического управления системой.

воронка с электрическим подогревом

Применение аппаратуры защитного отключения является обязательным! В случае нарушения изоляции провода такое устройство мгновенно обесточивает греющие линии.

Основные принципы монтажа

Существуют различные технологии укладки ниток нагрева, которые выбираются исходя из особенностей кровельного покрытия, размеров элементов водослива.

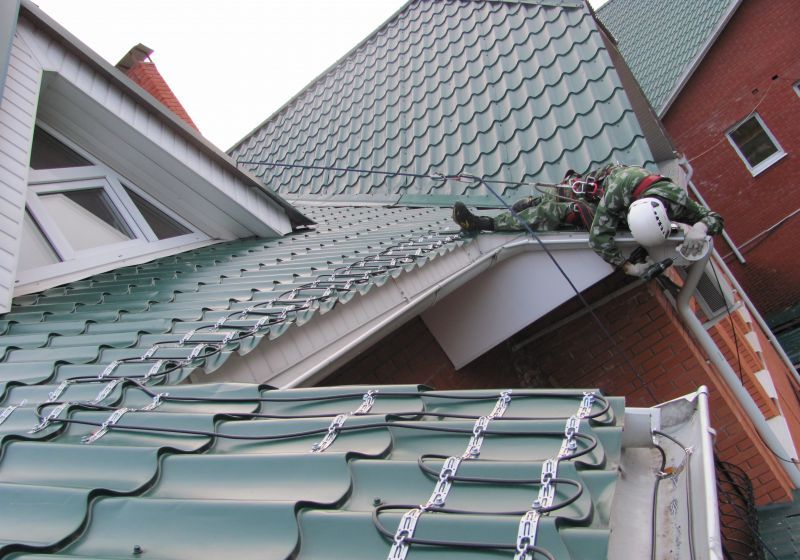

На скатных крышах практикуется укладка кабеля змейкой. Если кровельное покрытие выполнено из профлиста или другого профилированного материала, провод должен петлей заходить на каждую нижнюю волну листа.

Правила укладки греющего кабеля на кровле подразумевают монтаж змейки шириной 50 см. Такой способ монтажа дает возможность защитить от образования наледи необходимый участок крыши. Шаг прокладки греющего кабеля на кровле составляет 10 см.

укладка кабеля змейкой на металлочерепице

По краям крыши нитки можно укладывать горизонтальными линиями параллельно карнизу. Практикуется монтаж двух или трех кабельных линий с интервалом в 10 см. Данный способ укладки более экономичен, чем монтаж змейкой.

Рассматривая, как правильно уложить греющий кабель на кровлю, следует обратить внимание и на принципы монтажа подогрева водостока. Это необходимый этап обустройства системы подогрева, так как требуется обеспечить свободный сток воды, образовавшейся в процессе таяния снега и льда.

Если диаметр водосточного желоба или трубы составляет до 80 мм, греющий провод монтируется в одну линию. При диаметре желоба или трубы свыше 80 мм, необходимо протянуть две параллельные нитки обогрева на расстоянии 10 см друг от друга.

проход двойного кабеля в желобе

Принципы крепления

Способ крепления греющего кабеля на кровле диктуется типом материала покрытия крыши. Преимущество рекомендуется отдать видам крепежа, не нарушающего целостность кровельного настила.

Распространенным крепежным элементом является клипса SLT-C, которая устанавливается с применением самореза или гвоздя. Для гидроизоляции получившегося отверстия применяется строительный силиконовый герметик. Кроме того, могут использоваться мастики или крепеж с клеящим слоем.

Металлическая ребристая кровля позволяет использовать для монтажа кабеля клипсы SLT-C, которые закрепляются на ребрах покрытия. Если крыша плоская, греющий провод при помощи клипс и болтов с гайками монтируется на сетку, а затем вся конструкция приклеивается к поверхности.

способ крепления на крыше

Монтаж кабеля на черепичной кровле требует применения перфорированной крепежной ленты, которая укладывается на клей с заходом под предыдущий ряд черепицы на 75 мм. Крепление греющего кабеля к мягкой кровле может выполняться с помощью клипс, но рекомендуется использовать клейкую алюминиевую ленту: на покрытие наклеивается кусочек ленты, поперек нее укладывается кабель и закрепляется поверх вторым кусочком ленты. Так же можно монтировать нитки обогрева в желобах и в местах, подверженных воздействию ветра.

Крепеж в ендовах выполняется по натянутым тросам, либо он приклеивается к кровельному материалу – нельзя нарушать герметичность данного кровельного элемента. Для подвески кабеля в водосточной системе применяется комплект SLT-D – его необходимо закрепить на крыше или на желобе. При прокладке одной нитки нагрева, конец кабеля загибается наверх приблизительно на полметра, а затем закрепляется стяжкой.

Если скатная кровля не оборудована водосточным желобом и в период оттепелей на краю образуются сосульки, инструкция позволяет провести кабель под краем крыши – нагрев будет «обрезать» сосульки в процессе их формирования.

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться. хорошая и плохая теплоизоляция крыши дома как выявить

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.система обогрева водостоков для дома

Выбор кабеля

Ошибка №2Обратите внимание, здесь используется совсем другой нагревательный кабель, отличный от того, что прокладывается в теплых полах внутри дома.

Его оболочка изготавливается из специального теплостойкого светостабилизированного ПВХ пластиката. Данный материал не боится воздействия ультрафиолета и жестких климатических условий. специальный кабель для обогрева кровли

Есть два вида такого кабеля:

  • саморегулирующийся
  • резистивный

Для обычного дома вполне сгодится второй вариант. Он имеет постоянную мощность и помимо недорогой цены, более надежен, чем саморегулирующийся.

Сколько кабеля нужно — метраж и мощность?

Как подсчитать нужный метраж кабеля? Для этого умножьте на два общую длину желоба и сливной трубы (при монтаже двух ниток обогрева). домик

После чего рассчитайте высоту укладки кабеля на крыше и прибавьте расстояние от конца кровли до дна желоба.

как рассчитать длину кабеля для обогрева кровли и водостоков
как рассчитать длину кабеля для обогрева кровли и водостоков

С учетом рекомендуемого шага укладки в 10-15см вы и получите длину нагревательной секции и всей системы анти-обледенения. рекомендуемый шаг укладки нагревательной секции

Ошибка №3Не забывайте, что излишки кабеля — это такой же недостаток, как и нехватка длины.куда деть излишки нагревательного кабеля водостока

Какой мощности выбирать кабель? При ширине желоба до 15см достаточно будет проложить одну нитку мощностью в 30-40Вт/м. прокладка кабеля в одну нитку в водосборном лотке

Ошибка №4При использовании кабеля менее 30Вт/м вы столкнетесь с серьезными проблемами. Система просто не будет справляться со своими задачами при определенных температурах и обильных осадках.почему кабель не топит снег и лед на крыше и водостоке
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Если другой мощности не нашли, закладывайте большее количество ниток. сколько ниток кабеля нужно укладывать в желоб слива

Для желобов шире 15см потребуется уложить две нитки кабеля. Мощность та же самая – 30-40Вт/м.

когда нужно укладывать две нитки кабеля в желоб водостока
когда нужно укладывать две нитки кабеля в желоб водостока

Давайте рассмотрим весь цикл монтажа системы обогрева кровли и подключение автоматики для дома с крышей, имеющей плохую теплоизоляцию. То есть, когда требуется выполнить антиобледенение не только водостоков, но и самой крыши.

Монтаж системы антиобледенения крыши — материалы

Для монтажа системы анти-лед вам понадобятся следующие материалы:

  • трехжильный кабель питания 220В – ВВГ трехжильный кабель ВВГнг LS 3*1,5
  • щиток под аппаратуру управления шиток под аппаратуру управления обогревом крыши
  • автоматика (полная комплектация будет приведена ниже в схемах) автоматика управлением обогрева кровли
  • кабель КВВГ

Это контрольный кабель, которым будут подключаться датчики.

  • датчики – осадков, влажности, температуры датчики для монтажа обогрева кровли
  • защитные распредкоробки

Они должны иметь степень защиты IP55. защитная распредкоробка для проводов автоматики обогрева кровли

  • лента монтажная для крепления кабеля обогрева крепление ленты монтажной для кабеля обогрева кровли
  • оцинкованный тросик или цепь оцинкованная цепь для крепежа кабеля обогрева водостока
  • крепежные клипсы крепежная клипса
  • сам резистивный нагревательный кабель

С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см. разметка трассы кабеля обогрева кровли на земле

Тут же вымеряется спуск в водосток и монтируется тросик.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту. клипсы для крепежа кабеля на крыше

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком. приклеивание клипс на крыше

Шаг между верхним и нижним рядом клипс – 60см. шаг между верхним и нижним рядом клипс для крепежа кабеля обогрева

Ошибка №5Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

лепестки на защелках для крепежа кабеля обогрева крыши
лепестки на защелках для крепежа кабеля обогрева крыши

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

самоклеющаяся герметизирующая лента для кабеля обогрева на крыше
самоклеющаяся герметизирующая лента для кабеля обогрева на крыше

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром. проверка кабеля обогрева мультиметром

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

укладка кабеля обогрева кровли волнами
укладка кабеля обогрева кровли волнами
укладка кабеля обогрева кровли волнами

После чего, холодный конец заводится в монтажную коробку под коньком.

холодный конец в монтажную коробку
холодный конец в монтажную коробку

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником. проверка изоляции кабеля обогрева для водостока

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром. как работать с мегаомметром и проверять изоляцию кабеля

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы. проверка изоляции кабеля обогрева кровли и водостока

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.крепеж на заклепках монтажной ленты кабеля обогрева в желобе

Но есть и бесклепочное крепление. бесклепочное крепление в желобе водостока кабеля обогрева

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

комбинированный вариант крепежа кабеля в желобах
комбинированный вариант крепежа кабеля в желобах

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку. вертикальный участок кабеля обогрева вниз по водостоку

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы.

должен ли кабель торчать из трубы водостока
должен ли кабель торчать из трубы водостока
Ошибка №6В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.почему петлю кабеля обогрева водостока лучше прятать внутри

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос. монтаж кабеля обогрева в ендове

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья. распорки для крепежа кабеля на цепи

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить. ошибка при подвешивании кабеля обогрева в водосточной трубе

Например, за ту же монтажную ленту. ошибка при подвешивании кабеля обогрева в водосточной трубе

Ошибка №7Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз. ошибки при обогреве водосточной трубы греющим кабелем

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку. монтажная коробка для подключения проводов обогрева кровли

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см). обогрев кровли по системе падающая капля

Это так называемая схема “капающая петля”.

Монтаж и подключение автоматики для обогрева кровли

Переходим к подключению автоматики. Для управления все системой антиобледенения кровли и водостоков вам понадобятся следующие комплектующие: схема автоматики и аппаратура для подключения обогрева крыши и водостока дома

  • модульный вводной автомат + УЗО с током утечки на 30мА

Либо их можно заменить на один диффавтомат с таким же током.

  • модульный пускатель с нормально открытыми контактами

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону. простой терморегулятор рт330

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед. простая схема обогрева кровли и водостоков с одним терморегулятором

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D. термостат smt527D и его подключение

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ. прокладка кабеля питания от щитка до кабеля обогрева крыши и водостоков

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

кабели питания на 3 секции обогрева крыши
схемы подключения кабелей обогрева разных секций крыши

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты. переходная герметичная муфта для кабеля питания и обогрева крыши и водостоков

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току. отсыревшая распредкоробка для кабеля обогрева кровли и водостоков

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.
Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков. подводка всех кабелей в распаечную коробку

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей. маркировка кабеля терморегулятор smt527d

  • жилы на датчик осадков – 13,14,23
  • на датчик температуры – 17,18
  • на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома. где ставится датчик температуры для системы обогрева кровли

Ошибка №8Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

где ставить датчики влажности и осадков для системы обогрева кровли
где ставить датчики влажности и осадков для системы обогрева кровли

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока. подключение силовых кабелей в распредкоробке

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

  • Датчик осадков – жилы 13,14,23 подключение датчика осадков
  • Датчик температуры – жилы 17 и 18 подключение датчика температуры
  • Датчик влажности – жилы 19,20 подключение датчика влажности обогрева кровли

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке. подключение терморегулятора на обогрев кровли

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом. схема подключение обогрева кровли и водостоков к датчикам и терморегулятору

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены. обозначение каналов терморегулятора SMD527D

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы. алгоритм работы терморегулятора метеостанции в зависимости от срабатывания датчиков

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую. схема подключение термостата метеостанции без пускателя на обогрев кровли и водостоков

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.
Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет. ошибки при обогреве кровли и водостоков

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него. почему не работает обогрев крыши

Ошибка №10Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

Саморегулирующий кабель и его монтаж

Монтаж электрообогревательных кабелей осуществляется по всему периметру прохождения талой воды. Установка кабеля начинается с горизонтальных лотков и желобов. Заканчивается работа местами выхода системы водостока (прочитайте также: “Установка водостоков своими руками”). Если в здании имеется ливневая канализация, то в дополнение к водостоку – еще и коллекторами.

Важно: Обеспечьте свободный сток воды, которая образуется при кровельных работах. Только тогда кабель для обогрева кровли будет работать эффективно.

греющий кабель своими руками
При выполнении электроподогрева кровли, нужно учитывать различные нормативы, которые регламентируют мощность кабелей и других элементов системы подогрева. При нарушении этих требований – эффективность работы системы снизится. Если же нормативы будут превышены – это приведет к избыточному расходованию электрической мощности, при этом эффективность повышена не будет.
К таким нормативам можно отнести:

  • Удельные мощности кабелей для обогрева – их монтаж должен проводиться на горизонтальных кровельных элементах.
  • Значение удельной суммарной мощности для желоба или лотка должно быть не меньше 180–250 Вт/м2;
  • Удельная мощность кабеля, который расположен в водостоках. Значение – не менее 25–30 Вт/м. Если длина водостока увеличивается – то мощность нагревательного кабеля для водостоков, соответственно, возрастает до 60–70 Вт/м.



Важно: Узлы, которые используют для крепления кабелей, должны быть изготовлены из материалов, аналогичных материалам для возведения кровли.

нагревательный кабель для кровли
Узлы крепления должны быть не только надежными, но и долговечными. Оболочка кабелей ни в коем случае не может быть поврежденной. Для подогрева кровли – это большой минус. Саморегулирующий греющий кабель на мягких кровлях должен крепиться особым способом. Очень важно при этом не повредить кабель.
Как правило, греющий кабель укладывается в лотки, задерживающие и удаляющие снег. При этом используется цементно-песчаная или бетонная стяжка. Она помогает устранить повреждение кабеля, а также повысить эффективность нагревания (как известно, бетон аккумулирует тепло).
Электро– и пожаробезопасность обогревающего кабеля – пожалуй, главные функции нагревательной системы.
При этом должны соблюдаться следующие условия:

  • К обогревающим кабелям должны прилагаться соответствующие сертификаты. Например, сертификат пожарной безопасности. При работе с кабелями в антиобледенительной системе – у вас должны быть на руках рекомендации производителей;
    обогревающий кабель для кровли
  • Отдельные элементы нагревательной системы должны быть оснащены УЗО или дифференциальным автоматом. Стандарт тока утечки не должен быть больше 30 мА. Электробезопасность – не больше 10 мА;
  • Антиобледенительные системы кровли со сложной конструкцией должны иметь несколько зон. Токи утечки каждой из них должны быть заявлены в пределах, указанных выше.

В основном, производители снабжают свои кабели для обогрева необходимой документацией (читайте: “Обогрев крыш – технология”).
Типы испытаний антиобледенительных систем:

  1. Приемо-сдаточные – как правило, начинаются с испытания сопротивлений изоляции. Затем происходит тестирование УЗО или дифференцированных автоматов – в итоге составляют протоколы. В них указывают значения тестов. Самая полная информация содержится в протоколах испытания на функционирование. Это своеобразное тестирование качества и быстроты работы системы.
    саморегулирующийся нагревательный кабель для крыши
  2. Периодические испытания – проводятся в сентябре. Таким образом проверяется техническое состояние системы и ее готовность к работам. Начинаются испытания с проверки сопротивления изоляции и поиска слабых элементов. Второй шаг – тестирование состояния оборудования и тестовый запуск системы. Наконец, проверяются настройки терморегуляторов и выполняется основной запуск системы. Обычно ее оставляют работать в режиме ожидания.



Нагревательный кабель для кровли и его монтаж

Современное строительство предусматривает разнообразные конструкции. При этом используются современные технологии и материалы, которые позволяют осуществить практически любое дизайнерское и архитектурное решение. К примеру, последние этажи домов обычно обустраивают под мансарды. Если под кровлей отсутствует холодное помещение чердака – то необходимо провести нагрев не только наружной кровли, но еще и внутренней.
Очень важно это учесть, так как в противном случае могут быть негативные последствия:

  • Появление сосулек на крыше;
  • Поломка лотков для водостока;
  • Прорыв водосточного трубопровода;
  • Образование «соляного налета»;
  • Порча верхних слоев рубероида плоской кровли;
  • Возникновение зазоров в местах стыков листов из металлочерепицы.

саморегулирующий греющий кабель для крыши
Саморегулирующийся нагревательный кабель должен быть установлен во всех желобах и трубах системы водостока. Особенно важно уложить кабель в наиболее холодных местах крыши, а также в ендовы.

Полезно: При отсутствии с краю скатной кровли водосточного желоба, проведите кабель, который «обрежет» все сосульки.

Плоские кровли требуют обязательной укладки кабеля в наружных водосточных трубах (прочтите: “Кабель для обогрева труб и его преимущества”). Изнутри достаточно обогрева в 4 метра сверху или в 2 метра вокруг воронки. Она, в свою очередь, принимает воду и должна быть установлена с электроподогревом. Крепежными компонентами выступают пластмассовые или металлические элементы. Все зависит от материала кровли и водостока (читайте также: “Воронка кровельная с электроподогревом, какое количество ставить?”).

Важно: Нагревательный кабель своими руками требует сохранения целостности верхнего слоя кровельного покрытия. В этих условиях целесообразно использовать заклепки только там, где невозможно иначе закрепить кабель.

Обогревающий кабель для кровли и его оборудование (этапы):

  • Составление проекта элементов и их согласование;
  • Работы с распределительной сетью;
  • Монтирование распределительного шкафа;
  • Установка кабелей для обогрева и датчиков на крышу;
  • Монтаж элементов управления;
  • Пробное включение системы.


  Кабельный обогрев крыши подразумевает осенью и весной пробный запуск системы. Это необходимо для того, чтобы оценить работоспособность системы антиобледенения. В осенний и весенний периоды на крышах появляются сосульки и наледь. Они способны повредить не только саму кровлю, но и нанести вред людям, находящимся под крышей. Чтобы предотвратить их образование – выполняйте кровельный обогрев с использованием системы антиобледенения и греющих кабелей.
Греющий кабель своими руками полностью защитит вашу кровлю в холодное время года. Вам не надо будет устанавливать дополнительные нагревательные элементы. Достаточно лишь правильно осуществить монтаж кабеля. Принцип работы греющего кабеля мы описали выше – как правило, все стандартные элементы работают по единой системе. Выбрать наилучший вариант нагревательного кабеля для кровли вам помогут фото- и видеоматериалы. На их основе вы сможете теоретически оценить работу нагревательной системы.
Рекомендуем также обратиться за помощью к профессионалам. Они не только подскажут, какому производителю кабелей отдать свое предпочтение, но и установят всю нагревательную систему. Монтаж предполагает работу с электричеством, так что лучше довериться профессиональным электрикам. Надеемся, что информация, представленная вашему вниманию, поможет вам обустроить нагревательную систему и защитит дом от заморозков и сосулек.

Основные характеристики саморегулирующегося и резистивного греющего кабеля для кровли

Максимальная температура (рабочая) 65°С
Максимальная температура (воздействия) 85°С
Минимальная температура монтажа -40°С
Рабочее напряжение 220-240 В
Температурный класс Т6
Макс.сопротивление защитной оплётки ≤18,2Ω/км
Сечение жилы 16 AWG
Габариты 13,1х6,5 мм.
Масса 7,5 кг. 100 м
Мин. R изгиба 60 мм

Изготовление секции греющего кабеля

Нагревательные секции саморегулирующегося кабеля можно изготавливать прямо на месте монтажа. Это удобно при покупке кабеля на отрез (в бухтах).

Изготовление секций (муфтирование греющего кабеля) осуществляется при помощи термоусаживаемых трубок и металлических гильз – комплектов типа ТКТ.

В процессе муфтирования греющая саморегулирующегося кабеля необходимой длины соединяется с питающей при помощи соединительной муфты. Также конец греющего кабеля муфтируется концевой муфтой.

Видео инструкция по муфтированию греющего кабеля

Муфтирование кабеля – очень важный процесс, так как от надежности и герметичности соединений зависит безопасность и работоспособность системы. Соединения – самые уязвимые места в системе обогрева. Правила муфтирования указаны в инструкции, приложенной к комплектам ТКТ.

Готовые секции греющего кабеля

Резистивный греющий кабель продается только готовыми комплектами, длина секции определяется на этапе проектирования обогрева кровли. Далее подбирается комплект необходимой длины.

Подобрать комплект

Саморегулирующийся кабель продается как на отрез, так и готовыми комплектами. Готовые комплекты очень удобны для бытовых систем обогрева, в состав комплекта входит инструкция по монтажу.

Подобрать комплект

Комплектующие для греющего кабеля на кровлю

Помимо комплектов для муфтирования, при монтаже греющего кабеля на кровле используют различные крепления, в зависимости от участка обогрева (край кровли, водосток, ливневка), а также длины обогреваемых элементов. Комплектующие подбираются на этапе проектирования системы. Подробнее о необходимых креплениях в соответствующем разделе.

При разветвленной системе обогрева, имеющей несколько отходящих линий используют также соединительные коробки. При заказе готовой системы обогрева, комплектующие вносятся в спецификацию.

Лента монтажная перфорированная 25мм
Лента

  • Монтажная перфорированная 25мм

Получить цену производителяКрепления греющего кабеля на кровли
Крепления

  • Греющего кабеля на кровли

Получить цену производителяКоробка распределительная для монтажа кабеля
Коробка распределительная

  • Для монтажа кабеля

Получить цену производителя

Управление обогревом кровли

Управление обогревом кровли осуществляется при помощи терморегуляторов и датчиков температуры. Кроме терморегуляторов в систему управления обогревом входят также дифференциальные автоматы и контроллеры, также могут быть установлены дополнительные элементы, на пример устройство плавного пуска, которое выполняет ступенчатое включение системы и предотвращает перегрузку в момент холодного запуска.

Все элементы управления как правило располагаются в шкафу управления обогревом (ШУЭО). Чаще всего шкаф управления обогревом кровли размещается в отапливаемом помещении. В зависимости от количества отходящих линий, состав ШУЭО отличается по набору элементов.

Подробную информацию о шкафах управления вы можете найти в соответствующем разделе.

Шкаф управления ШУЭО-4/5-Т911-190819
Шкаф управления ШУЭО-4/5-Т911-190819

  • Назначение: кровля
  • Материал корпуса: пластик
  • Размещение: в помещении
  • Тип дополнительного оборудования: нет
  • Взрывозащита: нет
  • Способ установки: настенный

Оптовый прайсШкаф управления ШУЭО-7/2-Т511-190704
Шкаф управления ШУЭО-7/2-Т511-190704

  • Назначение: площадка
  • Материал корпуса: пластик
  • Размещение: в помещении
  • Тип дополнительного оборудования: нет
  • Взрывозащита: нет
  • Способ установки: настенный

Оптовый прайсШкаф управления ШУЭОк-4/5-Т911-160607
Шкаф управления ШУЭОк-4/5-Т911-160607

  • Назначение: кровля
  • Материал корпуса: сталь
  • Размещение: в помещении
  • Тип дополнительного оборудования: нет
  • Взрывозащита: нет
  • Способ установки: настенный

Применение кабеля в малоэтажном строительстве

Изготовление секций нужной длины возможно прямо на месте монтажа. Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля.

Кабель не требует специального обслуживания. Система экономична за счет саморегуляции греющего кабеля.

Применение кабеля в обогреве административных зданий

Греющий кабель Samreg подходит для любого типа кровли и водостоков, в том числе мембранной. Не нарушает покрытие кровли, срок службы системы обогрева более 10 лет. Она продлевает срок службы кровли и водостоков, а также предохраняет от образования наледи и сосулек, обеспечивая безопасность пешеходов.

Установка системы обогрева сокращает затраты на обслуживание кровли, а также предотвращает ее повреждение в результате некачественной очистки от снега и наледи.

Применение кабеля в обогреве промышленной кровли

Samreg имеет все необходимые сертификаты качества и успешно применяется в обогреве промышленных объектов. Обогреваются кровли производственных, цеховых, энергетических зданий, складских помещений и гаражей.

Характеристики греющего кабеля Samreg позволяют производить монтаж при температуре -40°С и может применяться с крепёжными элементами, выполненными из любых материалов (металл, стекловолокно, пластик и т.п.)

Обогрев холодной крыши

Особенность холодной кровли в том, что монтаж происходит вместе с вентиляцией и теплоизоляцией. Такого рода устройства есть на нежилых чердаках. Такой принцип не дает теплу проникать на поверхность, поэтому снег не превращается в лед.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Принцип обогрева кровли находится в укладке греющего кабеля, именно для этого он прокладывается на крыше и в водостоках. Сила тока в кабелях от 20 до 70 Вт. Такой мощности хватает, чтобы вода стекала и не замерзала в трубах.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Обогрев теплой крыши

У теплой крыши нет теплоизоляции, из-за этого все тепло которое есть в доме проникает на кровлю. Поэтому снег тает, а ночью из-за мороза подтаявшая вода становится льдом. Чтобы этого не происходило, по краям крыши прокладывают провод зигзагом шириной 30-50 см.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

  • распределительный блок;
  • датчики;
  • контроллер;
  • щит управления.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

  • Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
    Схема электропроводки в гараже – особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
  • Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
    Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
  • Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
    Силовой кабель марки АСБ – характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Кабель резистивного типа

Внутри провода есть жила с высоким сопротивлением. Когда поступает ток, то внутренний кабель нагревается и выделяет тепло на изоляцию, а потом на кровлю. Это очень простая система, которая не требует больших затрат.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Достоинства этого кабеля:

  • нет пускового тока;
  • стабильная мощность;
  • небольшая стоимость.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Минус у резистивного кабеля для кровли всего одни, это то что из-за постоянной мощности нужен терморегулятор чтобы снижать или увеличивать температуру.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Провод саморегулирующийся

Данный кабель имеет более сложную структуру. В проводе есть 2 жилы, вокруг которых имеется матрица. Именно она фиксирует условия внешней среды и исходя из этого контролируется мощность.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Плюсы саморегулирующегося кабеля:

  • не нужна дополнительная панель управления;
  • не нужно монтировать датчики;
  • схема не перегревается;
  • есть возможность разделить провод на части от 20 см.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Минус этого саморегулирующего кабеля для кровли — это его цена. Она в разы больше резистивного провода. Но в обслуживание такой кабель будет намного дешевле. Еще один минус, это возможная поломка саморегулирующейся матрицы и всей системы в целом.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Инструкция по укладке кабеля своими руками очень простая, с помощью нее весь процесс можно выполнить самому.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Установочные работы

Монтаж обогрева кровли делается пошагово. Для начала нужно наметить участки прокладки проводов, при этом необходимо учитывать повороты и другие факторы.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Если повороты очень крутые, то кабель разрезается на мелкие части и крепится с применением муфт. На фото показано как правильно устанавливать кабель для обогрева кровли.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле
Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Крепление греющего кабеля

Недостаточно просто установить греющие элементы, их необходимо еще и хорошо зафиксировать. Монтажная лента служит хорошим фиксирующим материалом, с помощью которого делается укладка кабеля в самой трубе. Тот же самый процесс выполняется когда прокладывается система в желобе.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Резистивный кабель крепится через 25 см, саморегулирующийся — через 50 см. Ленты нужно зафиксировать заклепками. Также, вместо них можно использовать монтажную пену.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

В водосточных трубах провод устанавливается в термоусадочных трубках. Их части длинной от 6 м фиксируются посредством металлического троса. Монтаж кабеля по крыше делается с помощью монтажной ленты и пены. Заклепки использовать неэффективно, потому что они не способны обеспечить хорошую гидроизоляцию.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Установка монтажных коробок и датчиков

Чтобы поставить коробки необходимо подобрать нужное место для этого. Когда коробка уже установлена, проводятся кабеля, монтируются датчики и прикрепляются изолирующими муфтами.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Датчики лучше всего ставить где больше всего скопление осадков. Чтобы соединить их с контроллером в ход идут электрические провода. Если крыша большая, то измерительные приборы ставятся по всему периметру и соединяются с контроллером.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Установка автоматики в щитке

Контроль системой подогрева, делается в щитке находящегося в помещении. Все система тщательно проверяется и если есть неполадки, то их устраняют. Необходимо хорошо исследовать всю систему перед применением. После того как все хорошо проверено и неполадки устранены, то можно подключить термостат и всю систему.

Обогрев крыши кабелем - как самостоятельно укласть греющий кабель на кровле

Источники
  • https://KrovGid.com/communikacii/greyushhij-kabel-dlya-vodostoka-i-kryshi.html
  • https://remont.youdo.com/articles/electric/montag-greyushchego-kabelya-na-krovle/
  • https://VseoKrovle.com/obogrev/101-grejushhij-kabel-dlja-krovli.html
  • https://pro-obogrev.ru/heating-of-a-roof/installation-of-heating-of-roofs-and-gutters/
  • https://domikelectrica.ru/montazh-obogreva-krovli-i-vodostokov/
  • https://kryshadoma.com/kabelnyy-obogrev/greyushchiy-kabel-dlya-krovli-i-ego-montazh.html
  • https://obogrev-kabel.ru/articles/greyushchiy-kabel-dlya-krovli-i-vodostokov.html
  • https://electrikexpert.ru/greyushhij-kabel-dlya-vodostoka-i-kryshi/

Андрей
Андрей
Задавайте вопросы в комментариях
Задать вопрос

Помогла ли вам статья?

Оцените статью
( Пока оценок нет )
Ремонт и отделка
