Жидкость для тёплого пола: как сделать своими руками водяной обогрев

Какой теплоноситель лучше?

Содержание

На этот вопрос нет однозначного ответа. Как всегда есть несколько аспектов, которые необходимо учитывать и в каждом конкретном случае выбирать оптимальный вариант. Чтобы выбор был осознанным, важно знать все достоинства и недостатки каждой из жидкостей. Рассмотрим подробнее свойства каждого из теплоносителей.

Вода и дистиллированная вода

Если использовать обычную неподготовленную воду — это, конечно, самый дешевый, иногда вообще бесплатный вариант. Причем он имеет и другие достоинства:

  • Экологическая безопасность и абсолютная безвредность для человека. Обычная вода ничем не может повредить ни человеку, ни окружающей среде.
  • Высокая теплоемкость. Это единственная жидкость, способная переносить такое количество тепла, и, что не менее важно, способная его хорошо отдавать.
  • Легкое восполнение утраченного объема. После устранения протечки или испарения какой-то части воды, ее можно просто долить.
  • Возможность использования в системах любого типа. В том числе и открытых с расширительным бачком открытого типа.
    Нет ничего экологичнее и безопаснее воды

    Нет ничего экологичнее и безопаснее воды

Но у использования воды в качестве теплоносителя есть и минусы. Некоторые из них к системам теплого пола относится только в некоторой степени и, хоть и наносят какой-то вред, но незначительный:

  • Из-за наличия в составе воды солей происходит их осаждение на элементах системы. Даже небольшое количество осадков снижает теплоотдачу отопительных приборов. Но водяные теплые полы относятся к системам закрытого типа. То есть одна и та же жидкость циркулирует по замкнутому трубопроводу. А в ограниченном объеме содержится не такое уж большое количество солей, так что о серьезных отложениях речь не идет.
  • Из-за наличия кислорода в составе воды происходит коррозионное разрушение металлических частей системы. Но содержание кислорода может быть ограничено. Это делается на стадии подбора труб: выбираются изделия из материала с низкой кислородной проницаемостью или с дополнительным слоем, предотвращающем проникновение кислорода. В этом случае в небольшом объеме воды содержится небольшое количество кислорода, который быстро переходит в связанное состояние и никакого вреда составляющим системы больше не наносит.
  • При замерзании системы вода увеличивается в объемах и может повредить трубопровод. Это физическое свойство воды и никуда от него не денешься. Но ситуацию можно сделать некритичной: выбрать трубы из пластичного материала, который при увеличении объема не разрушится. Например, такими свойствами обладает полипропилен и полиэтилен.
  • Воду в системе теплого пола нужно менять не реже одного раза в год. Антифризы меняют раз в 3-5 лет. Но вода — бесплатна, а антифризы стоят прилично.
    Дистиллированная вода — лучший вариант в домах с постоянным проживанием

    Дистиллированная вода — лучший вариант в домах с постоянным проживанием

Как видим, использование воды в качестве теплоносителя в системах теплого пола — неплохой и очень недорогой вариант. Чтобы сделать его еще более привлекательным и обеспечить практически полную безопасность системы,  можно провести предварительную подготовку теплоносителя: умягчить воду. Самый простой способ — прокипятить ее в металлической кастрюле с открытой крышкой. При этом часть солей выпадет в осадок (неустойчивые соединения калия и магния). Но устойчивые соединения кипячением не удалишь. От них можно избавиться, добавив немного гашеной извести, ортофосфата натрия или кальцинированной соды. Но можно поступить еще проще: использовать дистиллированную воду. При использовании этой жидкости для теплого пола вы автоматически избавитесь от опасности отложения солей. Стоит дистиллированная вода немного, так что это — неплохой выбор.

Антифризы

В системах отопления используются антифризы на основе этиленгликоля и пропилен-гликоля. Обычно это водные растворы этих многоатомных спиртов, к которым добавлены присадки для улучшения их свойств.

Используются только специальные составы для систем отопления. Антифризы общего назначения или автомобильные заливать в теплый водяной пол нельзя категорически!

Выбирая антифриз, помните, что этиленгликоль — сильный яд. При отравлении смерть наступает в 60% случаев, а в остальных 40% почки оказываются сильно поврежденными. Смертельная доза для взрослого человека — 100-300мл. Чреваты серьезными последствиями не только принятие внутрь вещества, но и контакт с кожей или слизистыми. Токсичны, хоть и в меньшей степени, пары: к необратимым последствиям приводит их хроническое вдыхание. Тем не менее, антифризы на основе этого этиленгликоля используют. Их продают в пять раз больше, чем на основе более безопасного, но более дорогого, пропилен-гликоля.

Температура кристаллизации незамерзающей жидкости на основе этиленгликоля в зависимости от концентрации

Температура кристаллизации незамерзающей жидкости на основе этиленгликоля в зависимости от концентрации

При всей опасности этиленгликоль далеко не идеален как теплоноситель:

  • Имеет высокую коррозионную активность (гораздо выше, чем у воды). Для снижения коррозионной способности применяют соответствующие ингибиторы.
  • Имеет способность к вспениванию, что снова-таки компенсируется соответствующими присадками.
  • Более текуч, чем вода, что приводит к проблемам с протечкой соединений. При ядовитости этиленгликоля это может стать проблемой. Работать с жидкостью нужно с высочайшей осторожностью, в защитных перчатках и очках. Причем все предметы и материалы, которые впитали раствор, тоже становятся ядовитыми. Они подлежат замене и уничтожению.
  • Очень плохо реагирует этиленгликоль на перегрев. При повышении температуры до 70оС происходит активное выпадение осадков, которые сильно снижают теплоотдачу тепловых приборов. А это опять-таки ведет к перегреву. После перегрева свойства жидкости меняются кардинально, так что дальнейшая эксплуатация антифриза невозможна. Исходя из этого, следует учесть, что в системах с твердотопливными котлами антифризы на основе этиленгликоля использовать нельзя: там 95оС скорее правило, чем исключение, и без автоматики, способной контролировать положение или без теплоаккумуляторов, система неизбежно будет перегреваться.
    Антифризы на основе этиленгликоля имеют часто розовый цвет

    Антифризы на основе этиленгликоля имеют часто розовый цвет

Из достоинств использования антифриза на основе этиленгликоля — замерзание при очень низких температурах:

  • при концентрации 65% температура замерзания -65оС;
  • при 45% замерзает при -30оС.

Причем, если превышен порог замерзания, жидкость становится гелеобразной, ее объем не увеличивается. После повышения температуры состояние и свойства антифриза  восстанавливаются без каких-либо изменений. Все остальные свойства — низкая коррозионная активность, образование защитной пленки, малая степень пенообразования — это все благодаря наличию специальных присадок, которые можно добавить в ту же воду (при их совместимости с водой). Так как теплый водяной пол — система закрытая, то использование этого типа антифриза разрешено (в открытых системах запрещается). Но при возможности, лучше наполнить систему составом на основе пропилен-гликоля.

Пропиленгликоль — безопасное вещество, которое в некоторых странах разрешено к использованию в качестве пищевой добавки. Свойства этого вида незамерзающей жидкости также в большей степени определяются наличием присадок, а из «врожденных» — низкая температура замерзания,  не твердая, а гелеобразная консистенция, которая никак не вредит системе в случае заморозки. Это вещество к тому же имеет самую низкую коррозионную активность из всех жидкостей, которые используются как теплоносители.

Незамерзающие жидкости на основе пропиленгликоля окрашиваются чаще в цвета зеленой гаммы, нам многих упаковках стоит приставка

Незамерзающие жидкости на основе пропиленгликоля окрашиваются чаще в цвета зеленой гаммы, нам многих упаковках стоит приставка «Эко»

Почему же тогда составы на основе пропилен-гликоля покупают в пять раз реже? Потому что, во-первых,  стоят они как минимум в два раза дороже, а во-вторых, обычно имеет более высокую температуру замерзания. Зато в системах, запаленных пропилен-гликолевым антифризом, можно использовать менее стойкие к коррозии материалы, а значит, меньше платить за них.

Температура кристаллизации незамерзающей жидкости на основе пропиленгликоля в зависимости от концентрации

Температура кристаллизации незамерзающей жидкости на основе пропиленгликоля в зависимости от концентрации

Если говорить о том, чем лучше заполнять систему отопления (и теплый пол), то, по возможности, нужно отдавать предпочтение дистиллированной воде. Этот вариант хорош при не очень низких зимних температурах или при постоянном проживании. Но если дом или дачу вы периодически в зимнее время оставляете без присмотра, то постарайтесь залить пропилен-гликолевую «незамерзайку». Этот вариант пусть и более дорогой, но зато безопасный. Использование этиленгликолевого состава может быть оправдано только в случае крайне низких температур. Тут уж и деваться некуда: если нет безопасного состава, который выдерживает зимние температуры, придется брать то, что есть.

Если использование антифриза неизбежно, лучше найдите безопасный полипропиленгликолевый состав

Если использование антифриза неизбежно, лучше найдите безопасный полипропиленгликолевый состав

Вода и дистиллированная вода

Если вы используете обычную неподготовленную воду — это, конечно, самый дешевый и иногда бесплатный вариант. И у него есть другие преимущества.

  • Экологическая безопасность и абсолютно безвредны для человека. Обычная вода не наносит вреда людям или окружающей среде.
  • Высокая теплоемкость. Это единственная жидкость, которая может нести слишком много тепла, и, что не менее важно, она может хорошо работать.
  • Легко восполнить потерянные объемы. После того как утечка или испарение какой-либо части воды будут удалены, вы можете просто добавить ее.
  • Возможность использования во всех типах систем. С открытым открытым расширительным баком.

Нет ничего зеленее и безопаснее воды

Однако использование воды в качестве охлаждающей жидкости имеет свои недостатки. Некоторые из них в некоторой степени связаны с системой подогрева пола, они приносят вред, но не имеют значения:

  • Поскольку соли присутствуют в составе влаги, они откладываются на компонентах системы. Даже небольшое количество осадков снижает теплопередачу отопительного агрегата. Но пол с подогревом — это закрытая система. То есть та же самая жидкость циркулирует через закрытый трубопровод. А так как в ограниченном количестве соли нет большого количества, не может быть и речи о серьезных отложениях.
  • Из-за присутствия кислорода в составе воды металлические части системы могут подвергаться коррозии. Однако содержание кислорода может быть ограничено. Это делается на этапе выбора трубы. Продукт выбирается в качестве материала с низкой кислородопроницаемостью или в качестве дополнительного слоя для предотвращения проникновения кислорода. В этом случае небольшое количество воды содержит небольшое количество кислорода, который быстро связывается и не наносит вреда компонентам системы.
  • Если система остановлена, количество воды увеличивается и может повредить трубопровод. Это физическое свойство воды и не может быть получено нигде. Но ситуация может быть критической. Выберите трубу из пластика. Если громкость увеличивается, она не рухнет. Например, полипропилен и полиэтилен обладают этими свойствами.
  • Вода в системе подогрева пола должна меняться не реже одного раза в год. Антифриз меняется каждые 3-5 лет. Но вода бесплатная и антифриз в порядке.

Дистиллированная вода: лучший вариант в доме с гринкартой

Как видите, лучше использовать воду в качестве охлаждающей жидкости в системе подогрева пола, и это очень недорогой вариант. Чтобы сделать систему более привлекательной и практически полной безопасности, можно провести предварительную подготовку охлаждающей жидкости. Сделай воду мягкой Самый простой способ — открыть крышку, положить ее в металлическую сковороду и варить. В этом случае часть соли выпадает в осадок (нестабильные соединения калия и магния). Но невозможно кипятить и удалять стабильные соединения. Его можно удалить, добавив немного извести, ортофосфата натрия или кальцинированной соды. Но вы можете сделать это проще: используйте дистиллированную воду. Если вы используете эту жидкость для теплой почвы, вы автоматически исключите риск отложения солей. Это хороший выбор, потому что очень мало дистиллированной воды.



Температура кристаллизации антифриза на основе этиленгликоля

Этиленгликоль не идеален в качестве теплоносителя из-за всех его рисков.

  • Сильно коррозийный (намного выше, чем вода). Подходящие ингибиторы используются для уменьшения коррозионной активности.
  • Обладает способностью пениться, что снова компенсируется соответствующими добавками.
  • Больше жидкости, чем воды, вызывает проблемы с утечкой. Из-за токсичности этиленгликоля это может быть проблемой. Необходимо работать с жидкостями, обращая внимание на защитные перчатки и очки. Кроме того, все предметы и вещества, которые абсорбировали раствор, являются токсичными. Они подлежат замене и уничтожению.
  • Этиленгликоль плохо реагирует на перегрев. Когда температура поднимается до 70 ° C, происходят активные осадки, что значительно снижает теплопередачу теплового устройства. И это опять приводит к перегреву. После перегрева свойства жидкости резко меняются, что делает невозможной дальнейшую работу антифриза. Согласно этому критерию, следует отметить, что в системах с твердотопливными котлами антифриз на основе этиленгликоля не может быть использован: без 95 ° C более регулярно, чем за исключением, и без автоматизации для контроля положения теплообменника Это неизбежно перегревается.

Этиленгликоль антифриз часто розовый

Среди преимуществ использования этиленгликолевого антифриза, он замораживается при очень низких температурах:



  • При концентрации 65% температура замерзания составляет -65 ° С;
  • Замороженный при -30 ° С на 45%.

Кроме того, если порог замерзания превышен, жидкость становится гелеобразной, и ее объем не увеличивается. После повышения температуры состояние и свойства антифриза восстанавливаются без изменений. Все остальные свойства — низкая коррозионная активность, образование защитной пленки, меньшее пенообразование — это связано с наличием специальных добавок (если они совместимы с водой), которые можно добавлять в ту же воду. Теплые полы — это закрытая система, поэтому можно использовать этот тип антифриза (это запрещено в открытых системах). Но если это возможно, лучше заполнить систему составом на основе пропиленгликоля.

Пропиленгликоль является безопасным веществом, которое одобрено для использования в качестве пищевой добавки в некоторых странах. Природа этого типа незамерзающей жидкости также в значительной степени определяется наличием добавок и «температурой замерзания» с вязкой вязкостью, то есть температурой замерзания, которая не вредит системе при замерзании. Этот материал также является наименее агрессивным из всех жидкостей, используемых в качестве теплоносителей.

Незамерзающие жидкости на основе пропиленгликоля чаще всего окрашиваются в цвет зеленой гаммы, и многие упаковки имеют приставку «Эко».

Так почему же препарат на основе пропиленгликоля можно купить в 5 раз дешевле? Во-первых, они как минимум вдвое дороже, поэтому, во-вторых, они обычно имеют более высокую температуру замерзания. Однако использование воспламененного пропиленгликолевого антифриза в системе делает его менее стойким к коррозийным веществам, что позволяет платить меньше.

Температура кристаллизации антифриза на основе пропиленгликоля с концентрацией

Если вы говорите о том, лучше ли наполнять систему отопления (и теплый пол), то вам следует отдать предпочтение дистиллированной воде, если это возможно. Этот вариант хорош, если зимой температура низкая или у вас нет грин-карты. Но если вы не покидаете свой дом или дачу зимой, попробуйте заправить пропиленгликоль «незамерзайку». Этот вариант дорогой, но безопасный. Использование композиций этиленгликоля может быть оправдано только при очень низких температурах. Некуда идти. Если нет безопасных ингредиентов, способных противостоять зимним температурам, то вам нужно знать, что вам нужно.

Если использование антифриза неизбежно, лучше найти безопасное соединение полипропиленгликоля.

На чем базируется выбор жидкости для системы отопления

Планируя монтаж домашней системы отопления по схеме «теплый пол» следует не только обращать внимание на вид нагревательных приборов и способ укладки отопительного контура, но и на тип жидкости, которая будет играть роль теплоносителя. В систему трубопровода для теплого пола заливаются обычно те же составы, которые можно использовать для обеспечения работы радиаторов. Единственный нюанс – во время покупки надо определить, какой состав подходит для того или иного способа обогрева.

Антифриз разных марок может обладать различными свойствами, которые определяются количеством и видами присадок включенных в состав жидкости. Для этой цели лучше заранее разобраться с видами незамерзающих жидкостей, выяснить, как себя ведет в различных режимах эксплуатации та или иная жидкость.

Для справки: За счет распространения теплоносителя по отопительному контуру достигается желаемый эффект обогрева ―  происходит равномерная теплоотдача всей поверхности пола, за счет чего все внутреннее пространство жилого помещения прогревается до необходимой температуры.

С выбором типа теплоносителя лучше всего определиться еще на стадии проектирования. Физические свойства жидкости закладываются в тепловые и гидравлические расчеты. Обычно для стандартных проектов все тепловые расчеты базируются с учетом использования обычной воды. В случае с антифризом, необходимо в расчеты внести некоторые коррективы.  Все дело в технологических параметрах оборудования.

К примеру: для нормальной работы теплого пола с длиной отопительного контура не более 50 м, можно обойтись без установки циркуляционного насоса. В случае если требуется обогревать подобным образом обширные пространства и площади, требуется установка циркуляционного насоса.

Внимание! При работе с обычной водой, заявленные производителем параметры производительности и напора насосного оборудования вполне подходят. А вот для того, что бы по отопительной системе нормально циркулировал антифриз, потребуется покупка насоса с запасом производительности.

К тому же необходимо правильно ставить циркуляционный насос. Крыльчатка или мокрый ротор насоса должен располагаться горизонтально. В противном случае, насос для работы теплого пола, установленный в вертикальном положении будет терять до 30-40% своей мощности. Для того, что бы антифриз нормально циркулировал по водяному контуру, напор насоса должен быть на 50-60% быть больше, чем в случае с обычной водой. Это первое.

Второе, что необходимо учитывать, увеличившаяся длина отопительного контура и диаметр труб, используемых при работе с другими жидкостями. Антифриз имеет низкую, в сравнении с водой, теплоотдачу, поэтому для нормального функционирования системы отопления теплый пол, потребуется более интенсивная циркуляция теплоносителя. Не все виды труб, используемые для отопительного контура, могут взаимодействовать с антифризом. Для этих целей выпускаются специальные трубы, имеющие соответствующий диаметр и обладающие слабой реактивностью на взаимодействие с химическими составами.

Особенности использования воды или антифриза для отопления

Производители на своем электро оборудовании указывают параметры в расчете на простую воды. Это касается производительности и подаваемого напора насосным агрегатом. Если в контур заливается антифриз, работа оборудование меняется, что требует от насоса некоторого запаса прочности.

Сам насос может быть установлен своими руками, но лучше привлечь специалистов, которые владеют нюансами работы с этим оборудованием. Мокрый ротор, называемый крыльчаткой, ставится только по горизонтали, что позволяет обойтись без потери трети его мощности.

Для правильной циркуляции антифриза по контуру электрический насос должен работать вполовину мощнее, чем в случае с водой.

Жидкость для теплого пола

Контур и общий диаметр отопительных труб увеличиваются при использовании иных жидких составов, чем вода. Антифриз отличается низкой теплоотдачей, поэтому теплоноситель должен циркулировать по контуру гораздо активнее.

Не каждая труба в системе может работать с этим составом, поэтому необходимо выбирать только те трубы, которые имеют нужный диаметр и низкую реактивность на химические присадки в составе теплоносителя.

Вода для системы обогрева напольного покрытия

В большинстве случаев в теплых полах используется обычная вода – дешевая, доступная и привычная. Эти ее качества можно смело назвать достоинствами, но есть и другие.

Достоинства воды в системе «теплый пол»

  • Вода экологически чиста и абсолютно безопасна для семьи, жилье которой обогревается таким отоплением;
  • Теплоёмкость воды достаточно велика, чтобы качественно согреть помещение;
  • Объем жидкости в системе легко поддерживать своими руками;
  • Применение очень широко – практически все системы закрытого или открытого типа отопления.

Недостатки воды в системе «теплый пол»

У привычной воды есть и ряд недостатков, игнорировать которые не получится без снижения качества отопления в доме. Электрический контур с водой в качестве теплоносителя имеет несколько недостатков:

  • Использование бытовой воды с остатками примесей со временем снижает проходимость в контуре. Теплый пол – система обогрева закрытого типа, поэтому недостаток не критичен из-за постоянного объема жидкости внутри;
  • В воде содержится много кислорода, что способствует появлению коррозии на металле внутри конструкции. Если выбрать трубы правильно, то этот фактор можно не учитывать;
  • Контур с водой может замерзнуть и увеличиться в своей объеме. Разбухание теплоносителя может нарушить поверхности труб;
  • Воду в контуре нужно менять регулярно, не менее раза в полгода.

Жидкость для теплого пола

Использование полипропиленовых труб существенно продлевает срок службы системы теплый пол – жидкость не вызывает коррозию и не повреждает пластик при морозе. Допускается использование полиэтиленовых каналов.

Также снизить количество возможных проблем можно дистиллированной водой, которая не содержит примесей и не мешает с течением времени функциональности обогрева.

Подводя итог, вода – идеальное вещество для обогревательных систем. Использование ее как теплоносителя делает теплый пол и другое оборудование более эффективным, особенно если очистить химический осадок или использовать дистиллированную жидкость.

Рекомендуется добавлять своими руками кальцинированную соду и негашеную известь в состав жидкости, чтобы электрический контур прослужил очень долго.

Водяной или электрический пол: какой лучше?

Почему люди до сих пор спорят, какой пол лучше – работающий на воде или на электричестве? Все дело в том, что эти технологии подогрева отличаются друг от друга особенностями монтажа, имеют определенные недостатки и достоинства. И выбор не всегда удается сделать легко.

Теплый пол - какой лучше

Особенности водяных полов

Это довольно сложная в отношении установки система, которая работает на таком теплоносителе, как горяча вода. Преимуществом водяного подогрева является то, что данный вид довольно экономен в процессе эксплуатации.

Главный недостаток – сложность и некоторые особенности монтажа. Например, водяной теплый пол не во всех случаях разрешается подключать к системе центрального отопления – для этого необходимо получить разрешение у управляющей компании. В частном доме понадобится установка котла для нагрева воды, что также связанно с особенностями работы этого типа системы нагрева. Сам котел может в зависимости от вида занимать довольно много места в доме, это тоже нужно учитывать при выборе данной системы подогрева.

Водяной теплый пол

Водяной теплый пол

Также для монтажа системы водяного нагрева теплого пола придется провести большую подготовительную работу. Стоит помнить, что перед вводом в эксплуатацию такого пола цементная стяжка должна хорошо просохнуть.

Схема подключения водяного теплого пола к котлу

Схема подключения водяного теплого пола к котлу

Особенности электрических полов

Эта система подогрева работает, как нетрудно догадаться, на основе электроэнергии. Тепло, выделяемое специальными кабелями или матами, передается непосредственно финишному напольному покрытию, за счет чего пол становится тактильно приятным, уютным и теплым.

Схема подключения теплого электрического пола

Схема подключения теплого электрического пола

Главное отличие от водяного пола заключается в том, что в этом случае нагрев поверхности происходит всегда одинаково,  в то время как вода курсирует по трубам постоянно и до момента очередного подогрева успевает остыть. Это одновременно и достоинство, и недостаток данного типа подогрева.

Электрический теплый пол

Электрический теплый пол

На заметку! Из-за этой особенности электрополы не всегда можно использовать. Все будет зависеть от того, какое напольное покрытие укладывается, а также от места положения мебели в квартире. Однако места, где стоят шкафы и диваны, во время укладки электрических полов можно просто обойти.

Электрополы подразделяются на пленочные и кабельные. Первый укладывается на поверхность  стяжки непосредственно под отделочное покрытие, второй, аналогично водяному полу, заливается стяжкой из цемента.

Устанавливаем инфракрасный пленочный теплый пол под ламинат

Устанавливаем инфракрасный пленочный теплый пол под ламинат

С помощью и того, и другого типа подогрева полов можно легко оборудовать подогрев в любом доме. Однако выбирать между ними всегда сложно. Но технологии на месте не стоят, и сейчас в продаже есть электро-водяной пол, который совмещает в себе плюсы обоих видов.

Жидкостный электрический пол

Электро-водяной пол – это комбинированный вид системы подогрева, объединяющий достоинства работы и водяного, и электрического типа нагрева.

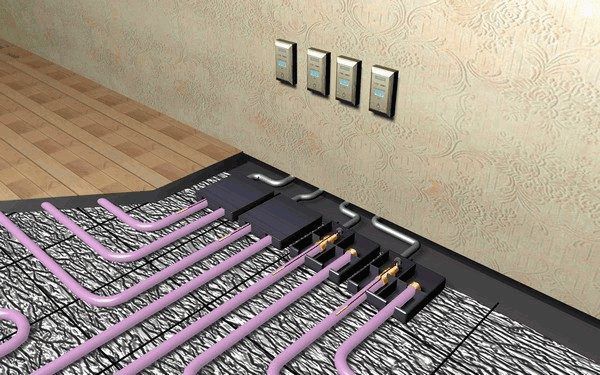

Устройство и принцип работы жидкостного электрического пола

Устройство и принцип работы жидкостного электрического пола

На заметку! Называть такой пол водяным не совсем правильно. В качестве теплоносителя в некоторых моделях вода не применяется – в трубки закачивается антифриз. Таким образом, правильное название для этой системы теплого пола будет «жидкостный пол».

Автономная система отопления АС-22

Автономная система отопления АС-22

электро-водяной теплый пол

Устройство и принцип работы жидкостного электрического пола

Этот вид подогрева полов представляет собой систему трубок или одну длинную толстостенную трубку. Когда жидкостная система подогрева включается, происходит нагрев теплоносителя, за счет чего создается определенное давление и начинается кипение антифириза или дистиллированной воды (теплоноситель в разных системах используется разный). Таким образом и происходит выработка тепловой энергии.

Теплый пол электро-водяной

Теплый пол электро-водяной

Преимущества электро-водяного теплого пола

Чтобы в полной мере оценить все выгоды жидкостного теплого пола, важно знать его достоинства, которые выгодно отличают эту систему от других аналогов. А достоинств у электро-водяных систем перед обычными водяными очень много:

  • они не нуждаются в подключении к нагревательному котлу или системе отопления;
  • для работы системы не понадобится и насос;
  • при монтаже пола не придется устанавливать коллектор и распределительный шкаф;
  • объем жидкости, содержащийся внутри системы, невелик, а потому вероятность затопления квартиры или даже сильной протечки оборудования полностью исключена;
  • прогрев системы максимально равномерный, жидкость внутри трубки не успевает остыть;
  • простота монтажа по сравнению с водяными системами.

Электро-водяной теплый пол АСОТ АС-07

Электро-водяной теплый пол АСОТ АС-07

Также немалыми преимуществами жидкостная система обладает и перед электрическими:

  • так как кабель находится постоянно внутри жидкости, то его перегрев и перегорание исключены в отличие от электрокабеля, просто уложенного в стяжку;
  • ремонт жидкостного пола легко произвести. Например, заливку антифриза или замену нагревательного элемента просто осуществить через специальную монтажную коробку. А поврежденное место можно выявить по небольшим пятнам на стяжке;
  • тепловая энергия сохраняется не только внутри стяжки, но и в самой трубе, за счет чего эффект нагрева действует дольше.

Жидкостный электрический пол имеет свои преимущества

Жидкостный электрический пол имеет свои преимущества

Мнение экспертаАфанасьев Е.В.Главный редактор проекта pol-exp.com

Инженер. Задать вопрос эксперту Если сравнить жидкостные полы с пленочными (которые тоже, по сути, относятся к электрическим), то первые могут применяться в помещении с любыми показателями влажности, что выгодно отличает их от вторых. Также полы на основе жидкостей могут укладываться под абсолютно любое напольное покрытие.Жидкостный электрический пол может использоваться при любом уровне влажности

Жидкостный электрический пол может использоваться при любом уровне влажности

Электро-водяной теплый пол

Приняв решение создать в квартире или доме систему теплых полов, владельцы сталкиваются еще с одной проблемой выбора – какую технологию подогрева нижней части помещений выбрать. Сейчас на рынке существуют есть типы систем. Одни из них работают на воде, другие – за счет электричества. Однако далеко не каждый знает, что есть еще и электро-водяной теплый пол — одна из новейших технологий, которая уже успела завоевать хороший авторитет у многих мастеров и тех, кто опробовал эту систему нагрева пола.

Электро-водяной теплый пол

Водяной или электрический пол: какой лучше?

Почему люди до сих пор спорят, какой пол лучше – работающий на воде или на электричестве? Все дело в том, что эти технологии подогрева отличаются друг от друга особенностями монтажа, имеют определенные недостатки и достоинства. И выбор не всегда удается сделать легко.

Теплый пол — какой лучше?

Особенности водяных полов

Это довольно сложная в отношении установки система, которая работает на таком теплоносителе, как горяча вода. Преимуществом водяного подогрева является то, что данный вид довольно экономен в процессе эксплуатации.

Схема подключения водяного теплого пола к котлу

Главный недостаток – сложность и некоторые особенности монтажа. Например, водяной теплый пол не во всех случаях разрешается подключать к системе центрального отопления – для этого необходимо получить разрешение у управляющей компании. В частном доме понадобится установка котла для нагрева воды, что также связанно с особенностями работы этого типа системы нагрева. Сам котел может в зависимости от вида занимать довольно много места в доме, это тоже нужно учитывать при выборе данной системы подогрева.

Водяной теплый пол

Также для монтажа системы водяного нагрева теплого пола придется провести большую подготовительную работу. Стоит помнить, что перед вводом в эксплуатацию такого пола цементная стяжка должна хорошо просохнуть.

Особенности электрических полов

Эта система подогрева работает, как нетрудно догадаться, на основе электроэнергии. Тепло, выделяемое специальными кабелями или матами, передается непосредственно финишному напольному покрытию, за счет чего пол становится тактильно приятным, уютным и теплым.

Схема подключения теплого электрического пола

Главное отличие от водяного пола заключается в том, что в этом случае нагрев поверхности происходит всегда одинаково, в то время как вода курсирует по трубам постоянно и до момента очередного подогрева успевает остыть. Это одновременно и достоинство, и недостаток данного типа подогрева.

Электрический теплый пол

На заметку! Из-за этой особенности электрополы не всегда можно использовать. Все будет зависеть от того, какое напольное покрытие укладывается, а также от места положения мебели в квартире. Однако места, где стоят шкафы и диваны, во время укладки электрических полов можно просто обойти.

Электрополы подразделяются на пленочные и кабельные. Первый укладывается на поверхность стяжки непосредственно под отделочное покрытие, второй, аналогично водяному полу, заливается стяжкой из цемента.

Устанавливаем инфракрасный пленочный теплый пол под ламинат

С помощью и того, и другого типа подогрева полов можно легко оборудовать подогрев в любом доме. Однако выбирать между ними всегда сложно. Но технологии на месте не стоят, и сейчас в продаже есть электро-водяной пол, который совмещает в себе плюсы обоих видов.

Жидкостный электрический пол

Электро-водяной пол – это комбинированный вид системы подогрева, объединяющий достоинства работы и водяного, и электрического типа нагрева.

Устройство и принцип работы жидкостного электрического пола

На заметку! Называть такой пол водяным не совсем правильно. В качестве теплоносителя в некоторых моделях вода не применяется – в трубки закачивается антифриз. Таким образом, правильное название для этой системы теплого пола будет «жидкостный пол».

Автономная система отопления АС-22

Устройство и принцип работы жидкостного электрического пола

Этот вид подогрева полов представляет собой систему трубок или одну длинную толстостенную трубку. Когда жидкостная система подогрева включается, происходит нагрев теплоносителя, за счет чего создается определенное давление и начинается кипение антифириза или дистиллированной воды (теплоноситель в разных системах используется разный). Таким образом и происходит выработка тепловой энергии.

Теплый пол электро-водяной

Преимущества электро-водяного теплого пола

Чтобы в полной мере оценить все выгоды жидкостного теплого пола, важно знать его достоинства, которые выгодно отличают эту систему от других аналогов. А достоинств у электро-водяных систем перед обычными водяными очень много:

  • они не нуждаются в подключении к нагревательному котлу или системе отопления;
  • для работы системы не понадобится и насос;
  • при монтаже пола не придется устанавливать коллектор и распределительный шкаф;
  • объем жидкости, содержащийся внутри системы, невелик, а потому вероятность затопления квартиры или даже сильной протечки оборудования полностью исключена;
  • прогрев системы максимально равномерный, жидкость внутри трубки не успевает остыть;
  • простота монтажа по сравнению с водяными системами.

Электро-водяной теплый пол АСОТ АС-07

Также немалыми преимуществами жидкостная система обладает и перед электрическими:

  • так как кабель находится постоянно внутри жидкости, то его перегрев и перегорание исключены в отличие от электрокабеля, просто уложенного в стяжку;
  • ремонт жидкостного пола легко произвести. Например, заливку антифриза или замену нагревательного элемента просто осуществить через специальную монтажную коробку. А поврежденное место можно выявить по небольшим пятнам на стяжке;
  • тепловая энергия сохраняется не только внутри стяжки, но и в самой трубе, за счет чего эффект нагрева действует дольше.

Жидкостный электрический пол имеет свои преимущества

Если сравнить жидкостные полы с пленочными (которые тоже, по сути, относятся к электрическим), то первые могут применяться в помещении с любыми показателями влажности, что выгодно отличает их от вторых. Также полы на основе жидкостей могут укладываться под абсолютно любое напольное покрытие.

Жидкостный электрический пол может использоваться при любом уровне влажности

О проблематике теплого пола

Водно наполненный теплый пол, являющийся классической системой – достаточно сложная система. Для ее работы понадобятся:

  • коллекторные гребенки, распределяющие и контролирующие циркуляцию теплоносителя;
  • нагнетательные насосы, которых может понадобиться несколько;
  • достаточно мощный нагревательный котел, работающий на твердом, жидком топливе или газе.

Объем теплоносителя внутри структуры трубок теплого пола достаточно велик. Это вызывает различные технологические особенности эксплуатации системы. Могут возникать завоздушивания и другие проблемы, которые способны снижать эффективность отопления.

В отличие от классических, водяные электрические теплые полы избавлены почти от всех проблем стандартной системы. При этом у них есть ряд преимуществ.

Использование электричества в роли источника тепла

Современная система теплого пола может быть построена с использованием электричества в роли основного источника тепла. Для этого:

  • создается классическая система отопления, с гребенками и другими контрольными приспособлениями;
  • в качестве нагревательного котла устанавливается система, работающая на электричестве.

Современные индукционные котлы потребляют мало энергии и при этом – создают достаточно высокое давление воды на выходе. Водяные электрические теплые полы, построенные с использованием такого оборудования – экономически эффективнее по сравнению с системами, применяющими другое топливо.

Установка индукционного нагревательного котла может рассматриваться как средство модификации существующей системы теплого пола. Такая система не может с полным правом называться электро водяной теплый пол, поскольку является только отдельной линейкой развития классической системы.

Схема отопления с индукционным электрическим котлом
Схема отопления с индукционным электрическим котлом

Готовые решения электрополов

Водяные электрические теплые полы сегодня представлены на рынке в формате двух готовых решений, основанных на разных принципах работы. Это:

  • нагрев теплоносителя в замкнутом герметичном контуре;
  • скоростная прокачка очень малого объема жидкости по трассе циркуляции.

Электрический теплый пол в формате готовых решений легко монтировать, не выдвигается особенных требований к установке. Ремонтопригодность и температурные диапазоны, в которых действуют электро водяные теплые полы – гораздо выше, шире, чем у классической системы.

Нагрев теплоносителя в замкнутом контуре

Электрический теплый пол, построенный на физически надежном принципе равномерного нагрева теплоносителя в контуре, представлен на рынке корпорацией Daewoo. Продукт торговой марки XL Pipe – надежное и эффективное решение, которое может использоваться как в роли дополнительного, так и основного источника тепла в доме или квартире. Система построена на следующем принципе:

  • циркуляция теплоносителя отсутствует;
  • контур укладывается герметически запаянной трубкой;
  • внутри тепловыделяющего элемента находится антифриз;
  • нагрев осуществляется несколькими нихромовыми проводниками.

При работе системы происходит следующее:

  • подача напряжения на контур обогрева XL Pipe вызывает выделение тепла;
  • поскольку общее количество теплоносителя крайне мало, не происходит значительного увеличения объема;
  • в трубке наблюдается рост давления, что смещает вверх точку кипения жидкости и никаких процессов образования газовых пузырьков не происходит.

Система электрического пола укладывается в стяжку по общим правилам. При этом применяются упрощенные системы контроля температуры. Весь контур прогревается равномерно, поэтому достаточно расположить датчик в основной монтажной коробке, где отопительная система подключается к электричеству.

У данного варианта отопления есть ключевой недостаток. Ремонт производится только сервисными инженерами, поскольку требуется заполнение структуры антифризом и тщательная ликвидация порыва или других повреждений водно электрического контура. К положительным чертам жидкостного теплого пола следует отнести легкое нахождение места протечки, а также – необходимость разбить только небольшой участок стяжки для доступа к контуру.

Принцип электро водяного теплого пола
Схема XL-Pipe

Достоинства водного теплого пола с проводниковым нагревателем

Если сравнивать продукт XL Pipe и товары со сходной инженерной реализацией, сразу заметны преимущества системы отопления по сравнению с классическим теплым полом.

  1. Нет проблемы контроля падения температуры на выходе, контур прогрет равномерно.
  2. Отсутствует неприятное свойство нагрева поверхности пола, так сказать, в направлении движения воды. В классических теплых полах подача теплоносителя в контур всегда подразумевает сначала нагрев ближних к точке входа площадей, а при недостаточной мощности котла – комната может прогреваться неравномерно. Водяной электропол полностью лишен данного недостатка.
  3. Нет необходимости закупать коллекторные гребенки, расходомеры, датчики контроля, циркуляционные насосы. Упрощена также система отслеживания и регулировки температуры, поэтому стоимость приобретения электрического водного пола – заметно ниже.

В аспектах монтажа – нет никакой разницы между классической системой и электрической. Используется тот же принцип выравнивания поверхности, укладки фольгированного термоизолятора, заливки стяжки. Требования к толщине слоя бетона или самовыравнивающейся смеси – те же, что и при обустройстве классического теплого пола.

Водяной электропол формата XL Pipe не рекомендуется использовать во влажный помещениях, поскольку внутри структуры проходит электрический ток и повреждения могут быть потенциально опасны электроударом. Но есть и отличия между пленочными и карбоновыми полами в лучшую сторону. На водяной электропол, уложенный в стяжке, можно ставить мебель – ему не страшны механические нагрузки и нет проблемы теплового запирания.

Капиллярный теплый электропол

На другом принципе работают капиллярные водяные электрические полы. Их механика основана на скоростной прокачке малого количества теплоносителя по контуру отопления. Инженерное решение выглядит следующим образом:

  • греющий кабель и другие подключенные к энергосети устройство внутри пола – отсутствуют;
  • контур отопления укладывается из трубки сложного сечения с малым просветом прохода теплоносителя;
  • запитывается система от центрального блока, где расположен миниатюрный индукционно – мембранный насос.

При включении системы начинается скоростная прокачка теплоносителя внутри контура. Последний собирается достаточно просто. Используются специальные трубки и соединительные герметизирующие муфты. Поскольку скорость движения теплоносителя велика, от нагревательного оборудования не требуется ставить рекорды.

Специфические характеристики основного нагревателя обуславливают критерий выбора теплоносителя. В капиллярном полу используется только дистиллированная вода со стабильными показателями электрического сопротивления и коэффициента температурного расширения. Она не содержит солей и посторонних частиц, что важно при циркуляции в контуре малого просвета.

С задачей отопления комнаты площадью до 20 квадратов справится центральный блок управления мощностью в 2-2.4 кВт. Для него не требуется отдельная линия подключения, но такое оборудование все равно коммутируется через собственный автомат отключения и предохранительный блок.

Капиллярный пол не может рассматриваться как надежный основной источник тепла в квартире. Хотя в каждой комнате можно установить отдельный нагревательный блок, общая отдача энергии может оказаться недостаточной. Если жилые помещения теряют много тепла – объема капиллярных трубок может быть недостаточно, чтобы прокачивать нужный объем теплоносителя для обеспечения комфортной температуры воздуха.

Капилярный теплый пол
Капилярный теплый пол

Требования к укладке капиллярного электропола

В отличие от других систем, есть специфические требования к укладке капиллярной электрической системы отопления. Обустройство стяжки проводится по стандартным требованиям. Выравнивается основание для заливки, укладывается гидроизолятор и фольгированный теплоизолятор, затем размещается металлическая сетка или подложка для трассы и монтируется контур из трубок и муфт. Заливка стяжки включает в себя предварительные работы:

  • система отопления проходит процесс заполнения. Для этого заливается вода в специальный бак, после чего блок управления-нагрева включается;
  • после заполнения объема трассы и начала устойчивой циркуляции нагрев отключается;
  • заполненная система должна остыть.

Когда температура трубок и комнатного воздуха выравнивается, проводится заливка или укладка стяжки. Такой порядок действия обязателен для сохранения стабильных характеристик гидравлического сопротивления в контурах капиллярного электропола.

Достоинства и недостатки капиллярной системы

По сравнению с решением на основе проводникового нагрева, капиллярные полы имеют несколько преимуществ. Они не имеют электрического элемента внутри стяжки, поэтому могут укладываться в помещениях с повышенной влажностью – банях, саунах, ванных комнатах. Также, привлекательнее выглядит схема подключения системы. Но есть у капиллярного пола и недостатки:

  • присутствует проблема неравномерного нагрева пола, температура вблизи блока управления (входа горячей воды) выше;
  • для больших помещений уровня теплоотдачи капиллярной структуры может не хватить;
  • хотя ремонт повреждений контура можно сделать своими руками, для этого все равно придется использовать специфические комплектующие, теплоноситель, разбивать часть стяжки.

По общему балансу характеристик капиллярная система может рассматриваться в роли надежного и эффективного дополнительного источника обогрева. Но для того, чтобы создать комфорт внутри больших помещений – рекомендуется использовать автономное тепло от корейской компании Daewoo Enertec или классическую структуру теплого пола, запитанную от индукционного электрического котла.

Источники
  • https://teplowood.ru/teplonositel-dlya-tyoplogo-pola.html
  • https://hozsektor.ru/kakoj-teplonositel-vybrat-dlya-obogreva-pola-kakoj-teplonositel-luchshe
  • https://ZnatokTepla.ru/teplyj-pol/chto-zalit-v-teplyj-pol.html
  • https://seti.guru/zhidkost-dlya-teplogo-pola
  • https://pol-exp.com/elektro-vodyanoj-teplyj-pol/
  • https://lucheeotoplenie.ru/teplyj-pol/elektro-vodyanye-teplye-poly.html
  • https://delaypol.com/teplyj-pol/elektro-vodyanoj-teplyj-pol.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
