Выдвижная лестница на чердак: нюансы конструкции и правила установки

Особенности выдвижной конструкции

Содержание

Многие заводы изготавливают конструкции, учитывая особенности различных интерьеров. При том лестницу стараются сделать максимально функциональной и удобной. Так во многих моделях достаточно приоткрыть люк при помощи специального устройства и конструкция выезжает сама. Что же касается сборки основного механизма, то она происходит без особых затруднений, и не требует специальных навыков. К каждой лестнице обязательно прилагается подробная и четкая инструкция, которая поможет вам определиться с условиями эксплуатации и монтажа.
чердачная лестница
В отличие от других видов лестниц, раздвижная чердачная занимает очень мало места из-за особенности ее конструкции. Механизм ее действия свободно размещается в крышке люка и по принципу похож на раскладывающуюся гармошку. Именно эта характерная особенность наиболее привлекательна для потребителя при выборе таких конструкций на чердак. За счет этого нет необходимости дополнительно расширять проем. Учитываются только размеры самой конструкции, внутреннего механизма и уклон, который должен соответствовать ГОСТ 26887-86 и ГОСТ 24258-88. лестница на чердак
лестница на чердак

Материал изготовления и характеристики

Вся поверхность конструкции покрывается специальными красками, благодаря которым можно выбрать самый неожиданный и интересный цвет. Это дает возможность для полета вашей фантазии и создания необычного дизайна. Главным моментом выдвижных конструкций является то, что раздвинуть и опустить такую лестницу смогут даже пожилые люди. Каждая ступень может выдержать вес до 150 кг. Лучше, конечно, не перегружать лестницу, чтобы она без поломок функционировала много лет. Выдвижная лестница
Выдвижная лестница

Важно!Выдвижные чердачные лестницы изготавливают только из металла. Элементы дерева могут присутствовать только в отдельных вариантах декорирования.

Выдвижная лестница состоит из нескольких секций, которые по очереди выдвигаются при открытии люка. Крышка люка изготовляется, в основном, из ДСП или других похожих материалов. Толщина такого куска плиты варьируется от 15 до 20 мм. Но, если вы хотите, чтобы ваш чердак был теплым, то толщина может быть увеличена до 30 мм. Если вы неверно рассчитали длину лестницы, и она оказалась несколько больше, то ее можно без проблем уменьшить, или наоборот, добавить элементы. Выдвижная лестница

В каких случаях выбирают выдвижную лестницу

Если вы планируете пользоваться вторым этажом или чердаком в редких случаях, то вы можете установить обыкновенную лестницу. Но если вы будете пользоваться лестницей достаточно часто, выдвижная конструкция станет прекрасным выбором. При наличии детей, нужно помнить о том, что очень крутые и неудобные лестницы могут быть для них очень опасны. В данном случае, выдвижные чердачные конструкции будут самым лучшим решением. Они складываются в люк и становятся полностью вне досягаемости детей. При этом сам процесс управления лестницей очень прост и легок. Примеры использования и типы чердачных лестниц.

Чтобы установить стандартный вариант, нужно освободить большую часть площади в помещении. Это предусмотрено нормами СНиП и рекомендуемым углом наклона. По нормам он должен быть в пределах между 30 и 45 градусами. Для выдвижных лестниц угол наклона можно увеличить до 70. В итоге происходит уменьшение пространства, которое занимает конструкция, и значительно становятся меньше размеры лестничного проема.

Важно!Внимательно изучите СНиП 2.08.01-89 и ГОСТ 23118-99, которыми предусмотрены все необходимые строительные требования и нормы для лестниц.

Какие бывают лестницы на чердак?

Чердачная лестница может быть любой, главное, чтобы она была удобна, занимала немного места и обеспечивала безопасный подъём.

Складная лестница - это хорошая экономия пространства

Складная лестница — это хорошая экономия пространства

В противовес обычным стационарным конструкциям, которые отличаются крупными формами и загромождают помещение, сейчас производятся разнообразные сооружения для подъёма на чердаки, компактные, удобные, для безопасности снабжённые перилами и поручнями. Все эти лестницы удобно складываются, это предусмотрено их конструкторами. Одно или два движения — и никакой лестницы не видно, она находится на чердаке, надёжно закреплённая и скрытая за люком. Именно такие конструкции сейчас приобретают всё большую популярность, ведь каждый хочет, чтобы в доме всё было продумано, все приспособления были эргономичны и экономили полезную площадь.

Особенности выдвижных лестниц

Если вы решили подняться на чердак, то вам нужно поднять люк, в котором спрятана сама выдвижная конструкция. Для этого существует несколько способов:

  • механический способ – для этого вам нужно палкой с крючком открыть люк;
  • дистанционный способ – применяется пульт на управлении.

После того, как вы любым удобным для вас методом открыли крышку люка, конструкция плавно спускается на пол. Процесс складывания тоже достаточно прост. выдвижная лестница на чердак
Основные преимущества, которыми обладают чердачные выдвижные лестницы:

  • экономия пространства;
  • относительная легкость конструкции;
  • надежность;
  • долговечность;
  • простота в использовании;
  • огнестойкость;
  • удобство и комфорт.

Вы можете произвести монтаж элемента самостоятельно или пригласить опытного специалиста. Мастер поможет подогнать проем под лестничный люк, собрать весь механизм, отладить и наладить работу изделия, подскажет все вопросы относительно лестничной конструкции и возможных ее поломок. В современном мире чердачные лестницы набирают особую популярность. Поскольку они отличаются надежностью и компактностью, интересным дизайнерским решением, их все чаще приобретают для частных домов.

Лестница на чердак, как элемент декора

В последнее время люди стали все чаще и чаще приобретать модные предметы мебели и аксессуары . Каждый хочет, чтобы дом был полностью использован рационально, и каждый уголок помещения был задействован. Люди понимают, что ненужные вещи и громоздкая мебель только забирают пространство, и зрительно уменьшают помещение. Это относится и к чердаку. В зарубежных странах чердаки самые стильные комнаты в доме. Мода на то, чтобы из чердака сделать уютную и теплую комнату, дошла и до нас. чердачная лестница
Лестница на чердак является одним из элементов декора и дополнения всего интерьера помещения. Такая конструкция может помочь подчеркнуть индивидуальность и стиль всего дома. В любом магазине вам помогут подобрать оптимальный вариант, а также ответят на все вопросы относительно ремонта, установки и качественного эксплуатационного обслуживания. Приобретая данные конструкции в проверенном специализированном магазине, вы можете быть уверены в том, что ваша чердачная лестница будет служить вам долгое время. В случае несоответствия конструкции указанным вами параметрам, вы имеете право по Закону «О защите прав потребителей», вернуть товар.

Как устанавливается чердачная лестница

Если вы решили установить лестницу самостоятельно , то вы должны помнить о том, что точный расчет всех частей защитит вас от неприятных ситуаций. Например, можно избежать момента, когда конструкция просто не поместится в люк. Ножки лестницы упрутся в пол, поэтому помните о специальных колпачках против царапин. Каждая чердачная лестница изготавливается в паре с люком. Если устройство закрыто, то его даже не видно. Виден только крючок для выдвигания. Для установки потребуется пара человек – один наверху, а второй внизу. Как устанавливается чердачная лестница
При этом необходимо помнить о следующем:

  1. Люк должен точно подходить под размеры устройства.
  2. Нужно установить бруски внизу проема, потом поднять лестницу наверх и поставить на бруски.
  3. Установить распорки между проемом и лестницей.
  4. Лестничная коробка должна быть зафиксирована с помощью шурупов.
  5. Убираем бруски и раздвигаем лестницу.
  6. Регулировка положения механизма происходит по инструкции.

Процесс установки чердачной лестницы

Выдвижная лестница – это оптимальное решение в помещении, в котором стараются заполнить каждый квадратный метр функционально. На нашем сайте вы можете найти инструкции по установке конструкции в домашних условиях без помощи мастера. Основные параметры можно найти в обязательных положениях СНиП 2.08.01-89.

Раскладная лестница на чердак: изготовление своими руками

Выдвижная лестница на чердак своими руками
Как правило, в частных домах мансарды и чердачные помещения активно эксплуатируются. И для того чтобы туда попасть, естественно, нужна раскладная лестница.

Лестница на чердак раскладная может располагаться как внутри помещения, так и снаружи. Внутреннее расположение конструкции является наиболее удобным в эксплуатации.

Выдвижная лестница на чердак своими руками
Объясняется это двумя причинами:

  • отсутствие выхода на улицу сохраняет тепло в мансарде и, соответственно, делает теплопотери минимальными;
  • для того чтобы попасть на чердак, собственнику не нужно выходить из дома. Это особенно актуально в холодное время года.

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

  • переносные (приставные, стремянки);
  • откидные (рычажные, раскладные, ножничные);
  • раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант. например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

Выдвижная лестница на чердак своими руками
Комбинация дерева и металла даёт отличные результаты — возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева. что существенно снижает общий вес изделия. а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона. то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.

Виды выдвижных лестниц на чердак

Выдвижная лестница на чердак своими руками
Как правило, это полностью металлическая конструкция. Такие лестницы складываются по типу гармошки и имеют один существенный недостаток, характерный для всех дешёвых моделей: ввиду того, что конструкция изготавливается только из металла, она со временем начинает издавать неприятный скрип. В этом случае вам поможет регулярная смазка изделия.

Телескопическая

Выдвижная лестница на чердак своими руками
Как уже понятно из названия, такая конструкция состоит из отдельных секций, складывающихся одна в другую по типу телескопической удочки. Алюминий, используемый при изготовлении такой лестницы, придаёт ей нужную жёсткость, в то же время не утяжеляя её.

Но несмотря на это, такая модель раскладной лестницы не пользуется особой популярностью на российском рынке.

Секционная или шарнирная

Выдвижная лестница на чердак своими руками
В зависимости от конструкции такая лестница может состоять из 2, 3 или 4-х секций. Длина первого сегмента должна равняться размерам крышки чердачного люка, остальные секции в раскрытом виде образуют ровный лестничный марш. Благодаря имеющимся петлям и шарнирам, такие лестницы достаточно подвижны.

Откидывающаяся

Этот тип конструкции устанавливается в целях экономии жизненного пространства и предполагает нечастое использование (к примеру, только по вечерам, чтобы попасть в спальню, находящуюся на втором этаже ).

Выдвижная лестница на чердак своими руками
Ступени складной лестницы фиксируются на тетиве при помощи карточных петель. В сложенном состоянии изделие крепится к стене. высвобождая тем самым квадратные метры, столь необходимы в малогабаритных домах.

Из-за своей сложности, такая конструкция не имеет особой популярности у владельцев загородной недвижимости.

Установка раскладной чердачной лестницы

Конечно же, установка готовой лестничной конструкции сэкономит ваше время: не нужно производить расчёты, заниматься изготовлением чердачного люка (он уже есть в комплекте), но с другой стороны, этот способ потребует от вас дополнительных капиталовложений, которых можно было избежать, изготовив складную лестницу самостоятельно.

Для начала необходимо представить (лучше изобразить на бумаге) как будет выглядеть готовое изделие складного типа. Это позволит вам произвести более точные расчёты и смастерить оригинальную лестницу для вашего дома.

Рекомендации по монтажу раскладной лестницы на чердак

При изготовлении металлической складной конструкции, лучше взять оцинкованное железо. Это впоследствии убережёт металл от коррозии. Деревянная конструкция предполагает использование лакокрасочных материалов в будущем. При этом цветовая гамма готового изделия должна соответствовать дизайну всего интерьера. Не стоит устанавливать слишком маленькие чердачные конструкции в больших помещениях и наоборот. В целях безопасности желательно устанавливать перила или поручни.

  • ножовка;
  • шуруповёрт;
  • болты, саморезы или анкеры;
  • шарниры;
  • деревянная или металлическая стремянка;
  • два бруска, размер которых зависит от ширины пролёта (они должны быть на 15 см больше);
  • металлический крюк.

Изготовление раздвижных лестниц на чердак своими руками

Для изготовления коробки чердачного люка чаще всего используется дерево.

Сначала при помощи рулетки снимаются точные размеры, по которым обрезаются бруски. Затем, с применением шуруповёрта, части коробки скрепляются между собой саморезами. Сравниваются диагонали, ещё раз проверяется соответствие заранее определённым размерам. Размеры коробки чердачного люка могут меняться в зависимости от ситуации. Стандарт — 100*60, 90*60, 90*70, 100*70.

Изготовление крышки чердачного люка

Замеряется коробка, внутри которой при помощи фрезы, по всему периметру, делаются продольные углубления, которые должны обеспечить надёжное закрытие чердака. Крышка люка лестницы на чердак не должна быть слишком тяжёлой. так как впоследствии её придётся часто открывать. Обычно она делается из дерева, но можно придумать свою оригинальную конструкцию с использованием любого материала (не забывая о его весе).

Сборка всех частей складной лестницы

Выдвижная лестница на чердак своими руками
При помощи петель, люк прикрепляется к коробке. После проверки работоспособности конструкции, можно приступать к заключительному этапу — монтажу раскладной чердачной лестницы.

К верхней и нижней части готового изделия крепятся бруски. При этом верхний брус закрепляется на петли, нижний — на саморезы. Крепёж всегда делается с тыльной стороны. Затем, в зависимости от высоты помещения, изделие делится на равные части. которые распиливаются и соединяются при помощи петель.

Сверху можно прикрепить дополнительный уголок жёсткости, применив соответствующие профили.

Под готовый люк приставляется лестница, с помощью которой необходимо закрепить болтами или анкерами верхний брус изделия у основания стены. Делается приспособление для крюка. В косоур, находящийся над распилом, вкручивается петля. Вся конструкция должна прижиматься к стене и легко складываться. При помощи дюбелей на стену монтируется крючок. который обязательно должен быть напротив петли и легко за неё зацепляться.

Как сделать раскладную или выдвижную лестницу на чердак своими руками

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

Выдвижная лестница на чердак своими руками

Классификация чердачных лестниц

  1. По месту установки:
    • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
    • внутренние – размещаются в доме.
  2. По конструкции:
    • монолитные – винтовые или маршевые;
    • переносные – приставные, стремянки;
    • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница на чердак, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Выдвижная лестница на чердак своими руками

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Виды лестниц на чердак, которые помогут разумно распорядиться пространством в доме

Лестничные конструкции удобно и эргономично прячутся на чердак, укладываясь прямо на крышке люка.
Такие лестницы можно разделить на несколько типов:

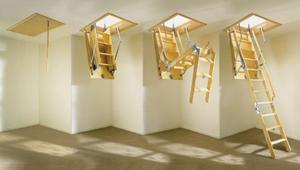

  • Складные, которые имеют две-три секции и при необходимости складываются, занимая своё место на чердачном люке, специально продуманным образом;
  • Выдвижные, имеющие телескопическое строение, то есть сначала лестница задвигается, обретая при этом минимальный размер, соответствующий длине крышки чердачного люка, после чего он закрывается и лестница оказывается на чердаке поверх дверцы;
  • Ножничные, представляющие собой металлическую конструкцию, с сочленениями подобными перекрестью двух деталей ножниц.

Стационарные лестницы, которые может себе позволить только владелец очень большого дома, у которого нет никакой необходимости экономить пространство, мы не рассматриваем.

Складные лестницы для чердака: материалы, особенности, описание

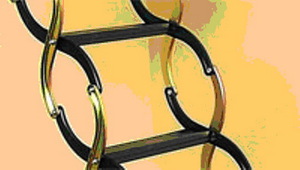

Ножничные складные лестницы на чердак не только выглядят необычно, но и весьма прочны на большие нагрузки

Ножничные складные лестницы на чердак не только выглядят необычно, но и весьма прочны на большие нагрузки

Такие конструкции производятся в большинстве случаев из дерева и состоят из нескольких секций. Их количество зависит от размеров крышки люка и высоты помещения, в котором предполагается устанавливать лестницу.
Дерево – отличный материал, экологичный, натуральный и довольно долговечный, при обработке его специальными антисептическими составами, хотя цена на него достаточно высока.
Рассчитывается размер секций так, чтобы они удобно помещались на крышке люка, и не мешали его закрытию. Соединяются элементы с помощью металлических деталей, позволяющих складывать лестницу быстро и без хлопот. Достаточно надёжная конструкция креплений позволяет лестнице выдерживать немалый вес.
Ступени часто оснащены специальными насечками во избежание скольжения при подъёме. Люк, в комплекте с которым и поставляется лестница, утеплён. Поэтому установить такую конструкцию можно как на тёплую мансарду, так и на неотапливаемый чердак.

Ножничные лестницы на чердак или в мансарду

Всё в этих лестницах устремленно в сторону достижения наибольшей компактности. Лестницы целиком металлические, только крышка и обрамление люка могут быть выполнены из дерева и продуктов деревообработки. В основном эти модели изготовлены из алюминия, в силу его небольшого удельного веса, но при этом достаточной прочности или нержавеющей стали, которая позволяет выдерживать большие нагрузки, и мало подвержена воздействию влаги воздуха.
Сама конструкция оригинальна и в то же время проста. Эту лестницу за принцип её складывания называют также гармошкой. Для того чтобы разложить её в рабочее состояние достаточно потянуть на себя.
Современные экологичные утеплители не принесут никакого вреда здоровью, а использование негорючих или выдерживающих высокую температуру материалов при утеплении крышки люка позволят соблюсти все правила пожарной безопасности.
Цена на такие лестницы достаточно высока, но для тех, кто хочет получить эргономичную, максимально компактную конструкцию, попытка сэкономить может стать критичной. Купить лестницу от неблагонадёжного производителя задёшево, после чего обнаружить дефекты окажется более затратно и неприятно, чем сразу потратиться на качественное изделие.

Лестницы на чердак или в мансарду выдвижного типа

Лестница на чердак такого типа совершенно не занимает свободное место

Лестница на чердак такого типа совершенно не занимает свободное место

Эти конструкции всё чаще пользуются спросом на рынке, они удобны, компактны, не требуют особого технического обслуживания и занимают минимум места в помещении. Их можно очень быстро привести в рабочее положение, как и всякие другие лестницы компактных образцов, и так же удобно и без лишних затрат времени сложить обратно.
До недавних пор эти конструкции в России не были популярны и большим спросом не пользовались, но сегодня многие уже успели заметить их преимущества. Изготовлены обычно телескопические лестницы из алюминия, что позволяет свести к минимуму вес изделия. При этом алюминий имеет достаточную прочность и жёсткость и мало подвержен коррозии. Лестницы из него получаются лёгкими, долговечными и очень удобными.
Встречаются чердачные лестницы-телескопы и из дерева. Они более габаритные, но для любителей натуральной древесины – отличный вариант. Выдвижная лестница из дерева на чердак – замечательное решение, сочетающее в себе и удобство и экологичность настоящей древесины, правда и цена их будет соответствовать качеству.

Преимущества телескопических выдвижных лестниц

Раздвижная лестница для подъёма на чердак или в мансарду хоть пока ещё и не приобрела огромной популярности, со временем вполне возможно будет лидером продаж, хотя цена скорее упадёт из-за увеличения товарооборота.В сравнении, например, с раскладными, такие конструкции гораздо легче, более долговечны, их материал не требует дополнительной обработки, за исключением раздвижных моделей из дерева.

Телескопическая складная лестница на чердак - это не только интересный внешний вид, но и высокая безопасность

Телескопическая складная лестница на чердак — это не только интересный внешний вид, но и высокая безопасность

Натуральное для дерево раскладных и чердачных лестниц – материал недешёвый. Цена его может стать серьёзным препятствием к приобретению. И с каждым днём натуральные материалы становятся всё дороже. Тем более что дерево в обработке является достаточно капризным и обработка его трудоёмка.
Ножничные конструкции и металлические раскладные лестницы очень неплохи, хотя металлические раскладные часто делаются из тяжёлого металла и уступают телескопическим в компактности, а конструкция гармошки не настолько надёжна, ведь известно, чем меньше сочленений, тем надёжнее сооружение.

Безопасность чердачных лестниц-телескопов в эксплуатации

Каждая секция лестницы, выезжая, крепится при помощи специально спроектированных затворов, что полностью исключает самопроизвольное смещение секций в процессе эксплуатации. Для каждой секции предусмотрены пазы, в которых она и скользит, раскладываясь или складываясь. Деревянные модели раздвижных лестниц также снабжены системой пазов и затворов, причём их ступеньки шире, чем у металлических конструкций, что помогает достигнуть большей безопасности для пользователей, но и цена их выше.
Также продумана система защиты от несанкционированного доступа детей на чердак. Взрослые, зная, где находится специальный металлический прут, служащий одновременно ключом, легко и удобно откроют люк и, потянув на себя, приведут лестницу в рабочее состояние.

Сложна ли установка компактных лестниц?

Практически все лестницы компактного типа поставляются в комплекте со специальным люком.
Перед проектированием проёма под выход на чердак, следует ознакомиться с размерами имеющихся в продаже изделий, чтобы не кусать локти впоследствии. Ведь, если проём окажется меньше нужного, это ещё не так страшно, а вот если он будет больше, чем необходимо – это уже настоящая проблема.
Но с соблюдением размеров установка чердачной лестницы не составит никакого труда. Для монтажа потребуется минимум инструментов, произвести его сможет даже неспециалист.

Установка выдвижной лестницы на чердак - достаточно простое занятие

Установка выдвижной лестницы на чердак — достаточно простое занятие

Не нужно будет вызывать высокооплачиваемых мастеров, цена на услуги которых растёт с каждым днём, и искать достойную доверия фирму по монтажу конструкций – достаточно иметь навыки обращения с шуруповёртом и пистолетом для монтажной пены.

Цена подобных моделей не так уж и мала, но, учитывая, что можно один раз произвести монтаж и забыть о проблеме – приобретение удобной, надёжной, лёгкой в установке, да ещё и безопасной лестницы на чердак не самая бесполезная трата денег.
Есть и ещё один приятный момент: для транспортировки такого девайса на место не потребуется специальная техника – в сложенном виде лестница на чердак складная легко помещается в багажник легкового автомобиля.

Материал изготовления

Чердачные лестницы по материалуизготовления делятся на деревянные и металлические . Выполненная из древесины сосны, деревянная лестница впишется в уютный интерьер загородного дома. При желании лестницу можно покрасить в любимый цвет, и она станет настоящей изюминкой вашего интерьера. Металлические модели подходят для более частого использования, так как обладают высокой функциональностью и прочностью, выдерживая нагрузку до 200 кг.

Типы чердачных лестниц
Типы чердачных лестниц

Механизм открывания

По механизму открываниялестницы бывают складные, раздвижные и ножничные. Безусловно, за счет своей возможности складываться в потолок все чердачные лестницы экономят пространство вашего дома. А ножничная система хороша еще и тем, что ее можно установить там, где недостаточно места для раскладывания секционных лестниц.

Типы чердачных лестниц
Обзор чердачных лестниц. Как выбрать?
Типы чердачных лестниц

Утепленные чердачные лестницы

Зачастую чердаки в загородных домах бывают холодными, а это значит, что люк лестницы должен защищать жилое помещение от проникновения холодного воздуха. В этом случае стоит рассмотреть утепленные моделичердачных лестниц : они оборудованы специальным люком с несколькими контурами уплотнителей. Толщина такой крышки может достигать 80 мм, за счет чего люк сохраняет тепло внутри дома.

При выборе модели стоит обратить внимание на еепрочность и устойчивость.За это отвечают составляющие элементы лестницы: механизм «ласточкин хвост» и усиленные петли придадут надежность всей конструкции, боковой поручень и противоскользящие выемки на ступенях сделают подъем и спуск максимально комфортным и безопасным, а пластиковые наконечники на ножках не только обеспечат дополнительную устойчивость, но и защитят пол вашего дома от царапин.

Чердачная лестница с люком LWT Thermo (суперэнергосберегающая)

Огнестойкие чердачные лестницы

Стоит отметить, что на рынке есть чердачные лестницы специального назначения – они огнеустойчивы, поэтому являются преградой для распространения огня во время пожара (до 60 минут). Лестницы такого типа должны быть сертифицированы в соответствии с требованиями пожарной безопасности, а значит, должны быть изготовлены из огнеупорного несгораемого материала. Контур уплотнения у данных моделей расширяется под влиянием температуры и препятствует проникновению дыма на жилой этаж.

Обзор чердачных лестниц. Как выбрать?

На что обратить внимание

Если вы задались вопросом покупки чердачной лестницы, то вам необходимо учесть:

  1. Расстояние от потолка до пола. Деревянную лестницу можно подрезать по специальному трафарету, уменьшив ее длину. У металлических моделей можно снять сегмент и подогнать по высоте.
  2. Размеры проема. Размеры чердачной лестницы выбираются либо под существующий проем, либо проем делается специально под лестницу. Чтобы подобрать необходимый размер лестницы, измерьте ширину и длину проема, высоту от пола до потолка.
  3. Система раскладывания. Достаточно ли будет места для раскладывания сегментов лестницы или же сделать выбор в пользу моделей с ножничной системой.

Монтаж лестницы FAKRO – простой и доступный. Его можно произвести самому, не прибегая к помощи специалистов. Чердак – важное и нужное место любого дома, и, чтобы пользоваться им с комфортом, позаботьтесь о безопасном спуске и подъеме.

Виды чердачных лестниц

В зависимости от расположения входа на чердак, мебели вокруг и того, как часто будет требоваться доступ туда, можно выделить следующие типы лестниц:

  • Монолитные,
  • Складные,
  • Переносные.

Каждый из этих видов также имеет различные конструкционные особенности, которые влияют на их использование в интерьере.

Переносные чердачные лестницы

Если помещение под крышей задействуется крайне редко и вход в него организован только с улицы, подойдет использование различных стремянок.

Еще таким образом организуют переходы между этажами во время постройки и ремонта дома. Подробно останавливаться на них нет смысла, поскольку это временное решение, неустойчивое и ненадежное, но дешевое и практичное.

Монолитные чердачные лестницы

При наличии свободного места в комнате и потребности регулярного доступа на чердак, оправданной будет установка статичной монолитной лестницы.






Вариантов исполнения такой лестницы два:

  • маршевая (имеет прямое направление с одним и более поворотом, ступени прямоугольной формы);
  • винтовая (строится вокруг центрального столба, ступени трапециевидной формы, скошенные к центру и более широкие по внешнему краю).

Спиралевидные лестницы считаются наиболее компактными, однако не самыми устойчивыми. Данный тип наиболее комфортен и надежен, так как не имеет движущихся частей.

Установка подобных капитальных лестниц возможна только в помещениях с утепленной крышей, в противном случае жилые помещения должны отделяться от «холодных» герметичным люком, чтобы не нарушать микроклимат дома.

Люк изготавливается из нескольких слоев теплоизолирующего материала на каркасе, основанием может служить дерево или пластик, крайне редко металл из-за веса. Важно выбрать механизм открывания: автоматический или ручной.

Складные чердачные лестницы

Если доступ в помещение под крышей нужен периодически и техническое состояние не позволяет соединить его домом, преимущественно используются складные чердачные лестницы.

Легкие, мобильные и экономичные с точки зрения пространства, они являются практически эталонным решением проблемы с доступом к мансарде.






Однако есть ограничение по высоте потолков, если она превышает три с половиной метра, то подобное обустройство будет небезопасно из-за высокой нагрузки и незакрепленного основания.

Выделяется несколько видов таких лестниц:

  • раздвижная,
  • ножничная,
  • раскладная,
  • телескопическая,
  • откидная.

Раздвижная чердачная лестница

Двухсекционный вариант, при котором одна часть крепится к люку (основанию), вторая раздвигается по направляющим. В сборе секции находятся одна на другую. При общей простоте изготовления и крепости занимает достаточно много места.

Ножничная чердачная лестница

Выполняется в основном из металла, боковой механизм в собранном виде смыкается как ножницы за счет чего занимает мало место, очень компактный вариант. Требует регулярной смазки, иначе может расшататься и скрипеть.

Раскладная чердачная лестница

Может состоять из двух, трех или четырёх секций, соединенных специальными петлями или шарнирами. Прочность ей придает жестко закрепленная к люку верхняя часть, гибкость сохраняется за счет фурнитуры.

Телескопическая чердачная лестница

Алюминиевая модель, детали которой складываются одна в другую. В целом достаточно крепкое и легкое изделие, но на российском рынке не популярное, поэтому приобрести его будет проблематично.






Откидная чердачная лестница

Конструкционно лестница сложна и непроста в использовании, но из-за максимальной компактности остается весьма востребованной.

Ступени закреплены на тросе с помощью петель, будучи прикрепленной к стене в сложенном состоянии выглядит скорее, как декоративное панно, если же за боковину потянуть, то трос потянет ступени, и изделие примет необходимый вид.

Определение параметров складной лестницы с люком

Для изготовления или покупки лестницы нужно иметь представление о факторах, влияющих на удобство пользование и срок службы:

  • Высота лестницы в разобранном состоянии не должна превышать 300 см. Как говорилось ранее, конструкция станет менее крепкой и более опасной в эксплуатации.
  • Ширина ступеней не более 60-65 см, так как стандартные размеры люка 70х120.
  • Расстояние между ступенями около 20 см, иначе придется делать неестественно широкие шаги, каждый подъем будет утомителен, а спуск неустойчив.
  • Толщина ступеней должна начинаться от 18 мм, так как именно они принимают на себя основной вес человека.
  • Оптимальный наклон для комфортного движения 60-170 градусов при обязательном выставлении всего изделия по уровню пола.

Фото чердачных лестниц


  • Одноэтажные дома — красивые проекты, варианты дизайна и особенности постройки одноэтажных домов (90 фото)

  • Финские дома — примеры, проекты и особенности постройки. 115 фото и видео особенностей дизайна

  • Дом с гаражом — 130 фото современных проектов и советы по выбору лучших идей постройки дома с гаражом

Подготовка отверстия под люк

Когда вы будете выбирать чердачный люк, то непременно обратите внимание на то, что он продаются уже полностью готовые к монтажу конструкции , с наружными планками сверху и снизу. При подготовке места под него вам будет проще делать замеры и подготовительные работы. Понятно, что делать разметку легче и удобнее изнутри чердачного помещения. Проще всего засверлить отверстия по периметру, используя электродрель. Примите во внимание то, что нужно монтировать чердачный люк с наружным кожухом. Это важно, поскольку необходимо изначально учесть толщину самого потолка и балок перекрытия, чтобы установленный люк оказался «заподлецо» с потолком. После максимально точной разметки и подготовки можно приступить к вырезанию отверстия. Для этого лучше всего использовать электролобзик.

Важно!

Все потолочные перекрытия, слои гидроизоляции и утеплителя нельзя натягивать или тянуть наружу. Нужно аккуратно их отрезать и достать. Иначе можно повредить целостность.

Остальные работы удобнее будет проводить снизу, непосредственно в подчердачном помещении. Когда отверстие готово, можно приступать к «примерке». Снимите накладки, оставив голый каркас, он должен очень плотно сесть в проём, для этого и проводились столь тщательные замеры.

Люк на чердак

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Преимущества чердачного люка с лестницей

  • При всём изяществе конструкции, она способна выдерживать вес до 250 кг.
  • На ступенях есть специальные насечки и рельефные узоры, чтобы они были максимально безопасными и удобными в эксплуатации.
  • Конструкция надёжна и долговечна, фактов быстрой поломки или выхода из эксплуатации практически нет.
  • Стоимость зависит от сложности конструкции и материалов изготовления. Но она вполне доступна каждому покупателю.
  • Разнообразие дизайна. Такую лестницу можно подобрать под интерьер помещения с любым дизайном.
  • Простота и функциональность.

Установите у себя в доме раскладную лестницу, и вы сами сможете оценить все преимущества такого решения. Конструкция гармонично смотрится и в современных домах и в зданиях более старого типа. Но без сомнения, чердачный люк с лестницей – это всегда красиво, солидно и функционально.

Сбор и установка чердачной лестницы

Монтаж раздвижных лестниц на чердак своими руками

Для того, чтобы произвести монтаж раздвижной лестницы вам необходимо приобрести следующие инструменты и материалы: Крышка люка, утепление крышки люка, монтажная пена, набор раздвижной конструкции, отвертки. Также не забудьте проверить комплектацию выдвижной лестницы, в нее должны входить: лестница, люк, болты, фурнитура, кронштейны.

Этапы установки раздвижной лестницы на чердак:

  • Закрепите короб лестницы в чердачном проеме при помощи болтов и кронштейнов;
  • Закрепите ручки лестницы на коробе с помощью шурупов;
  • Проверьте работу конструкции;
  • Задуйте зазоры между коробом и чердачным проемом монтажной пеной.

Монтаж раздвижной лестницы на чердак проводится в несколько этапов

Данная инструкция по установке приведена в дополнение к основной инструкции, которая прилагается к каждому покупному комплекту раздвижных лестниц. Последовательно выполняйте порядок действий, и вы соберете конструкции за несколько часов.

Раздвижные лестницы очень просты в установке. Однако если вы неуверенны в своих силах, лучше обратиться к профессиональному мастеру.

Монтаж готовой раздвижной лестницы не займет много времени. Однако, чтобы такое изделие служило вам долгие годы, и подъем по нему был максимально безопасным, необходимо правильно выполнить последовательность всех этапов установки.

Размеры выдвижной чердачной лестницы

Раздвижные чердачные лестницы, конечно, можно сделать своими руками. Однако такие конструкции имеют достаточно низкую стоимость, а потому доступны широким массам.

Чтобы не ошибиться в выборе раздвижной лестницы, необходимо составить план с ее расположением в люке потолка, а также снять все необходимые замеры. Последний пункт наиболее важен, так как только при наличии правильных замеров, продавцы-консультанты строительных магазинов вам смогут помочь подобрать подходящую конструкцию.

Прежде всего, для подбора лестницы, вам будет нужно снять замеры дверного проема чердака. Он может иметь разную ширину и высоту, однако минимальными параметрами считается 50х60 см.

Раздвижную лестницу на чердак можно сделать своими руками или приобрести готовую

Если вы хотите сделать выдвижную лестницу самостоятельно, то вам еще придется выяснить ширину ступеней, их количество и расстояние между ними.

Также немаловажное значение имеет высота лестницы. Она будет зависеть от высоты потолков. Стандартная длина лестницы равна 290 см. Однако в идеале полностью разложенная конструкция должна касаться пола, поэтому в некоторых случаях размеры подбираются индивидуально.

Еще одним значением, на которое вам необходимо обратить внимание – это уровень наклона лестницы относительно пола. Идеальным считается наклон в 75 градусов. Именно такой показатель максимально удобен для подъема.

Конструкция выдвижной лестницы на чердак (видео)

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Чердачные лестницы своими руками

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

  1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
  2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
  3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Устройство и чертежи складной чердачной лестницы

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

  • Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
  • Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
  • Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
  • Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
  • Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Чертежи складной лестницы для чердака

Далее изготавливаем чердачный люк:

Изготовление чердачного люка и механизма открытия

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка. На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера. Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы. Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка. Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

Изготавливем механизмы открывания чердачной лестницы своими руками

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней. Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Изготавливаем чердачную лестницу своими руками

Шаг 2. Разрезаем тетивы по намеченным линиям. Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве. Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы. Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

Изготавливаем и монтируем петли для чердачной лестницы своими руками

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

Сборка и установка складной чердачной лестницы своими руками

И еще одно пошаговое руководству по монтажу:

Пошаговое руководство по монтажу чердачной складной лестницы

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Выдвижная лестница на чердак своими руками

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Выдвижная лестница на чердак своими руками

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

  1. На металлической полосе отмечаются места для крепления по шаблону.
  2. Высверливаются отверстия под болт диаметром 10.
  3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
  4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
  5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
  6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
  7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Выдвижная чердачная лестница: делаем сами!

Сейчас существует огромное количество лестничных конструкций. Они очень полезны, и пригодятся в каждом жилом доме. С помощью подъемной конструкции можно спуститься в подвал или подняться на чердак, также без нее не обойтись на крыльце или в холле. Сегодня очень популярна выдвижная лестница на чердак, которая при этом совсем не мешается в доме, и совсем незаметна.

Выдвижная лестница на чердак своими руками

Виды чердачных лесниц

Какую выбрать: стационарную или выдвижную

С одной стороны, здесь большую роль играет финансовые возможности и вкус. Кто-то любит, чтобы устройство было скрыто от глаз человека, а кто-то предпочитает стационарные. С другой стороны, такое изделие компактней, удобней и больше подойдет для маленьких помещений, как показано на фото. При этом, выдвижная конструкция будет гораздо безопаснее, нежели стационарная. Большим плюсом является и то, что выдвижная лестница не сложна в установке, и ее вполне можно собрать своими руками, без помощи специалиста, так как ее конструкция проста, руководствуясь инструкцией на видео. Чаще всего их используют в загородных домах, где хотят сэкономить место.

Выдвижная лестница на чердак своими руками

Модификации

Складной вариант самый сложный вид по своей конструкции. Но зато, такими изделиями довольно удобно и легко пользоваться. Лестница располагается в крышке люка, как видно на фото. Но для складной конструкции потребуется больший проем и люк. Если вы планируете приобрести складную лестницу из дерева, то самым легким видом будет сосна. Если из металла — то алюминий.

Раздвижная

Раздвижное устройство состоит из секций, которые друг за другом выдвигаются и фиксируются затворами. Ее чаще используют при небольшом расстоянии от пола до потолка. В противном случае конструкция будет слишком громоздкой. Когда устройство задвигают, все ее секции опять же фиксируется с помощью защелок.

Выдвижная лестница на чердак своими руками

Откидная лестница имеет определенное количество секций, которые при задвижке устройства в чердак соединяются друг с другом металлическими «башмаками». Проще говоря, это конструкция на тетивах, которая разрезана на части. Если вы решили изготовить такую лестницу своими руками, то необходимо точно рассчитать размер частей, так как конструкция может попросту не войти в люк, куда она задвигается.

Выдвижная лестница на чердак своими руками

Не забывайте, что ножки упираются в пол. Если вы не оденете, на ножки резиновые колпаки, то ваш пол может поцарапаться.
Практически все выдвижные конструкции, продаются сразу же вместе с люком. В состоянии, когда устройство задвинуто в чердачное помещение, вам ничего не будет напоминать о ней, лишь крючок или шов, который нужен для того, чтобы ее выдвинуть в нужный вам момент. Люк таких изделий обладает теплоизоляцией.

Выдвижная лестница на чердак своими руками

Правило установки

Стоит начать с того, что для установки выдвижной чердачной конструкции потребуется два человека. Один должен быть сверху, а другой снизу.

  1. Во-первых необходимо убедиться, что люк для устройства и проем соответствуют всем размерам.
  2. Далее, расположив бруски к нижней части проема, поднимаете всю конструкцию наверх и укладываете на только что прикрепленные бруски.
  3. После этого устанавливаем распорки, которые находятся между проемом и лестничной коробкой и зафиксируйте всю конструкцию с помощью шурупов с задней и передней стороны.
  4. Далее убираем бруски, на которые укладывалась конструкция, и раздвигаем ее.
  5. После всех этих действий необходимо будет отрегулировать положение устройства. Как это делается, должно быть указано в инструкции.
Источники
  • https://lestnitsygid.ru/statsionarnye/vydvizhnaya-cherdachnaya-lestnica.html
  • https://makeladder.com/vidy-lestnic/po-naznacheniyu/cherdachnaja-vydvizhnaja-lestnica.html
  • http://lestnica-mpl.ru/vydvizhnaya-lestnitsa-na-cherdak-svoimi-rukami.html
  • https://www.fakro.ru/produkciya/cherdachnye-lestnicy/vybor-cherdachnoj-lestnicy/
  • https://designstil.info/cherdachnye-lestnicy/
  • https://lestnitsygid.ru/statsionarnye/optimalnyj-razmer-i-konstrukciya-cherdachnogo-lyuka-s-lestnicej.html
  • https://remoskop.ru/raskladnaja-cherdachnaja-lestnica-ljukom-svoimi-rukami.html
  • https://homeli.ru/remont-i-otdelka/lestnitsy/vydvizhnaya-lestnitsa-na-cherdak
  • http://small-roof.com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
