Виды систем отопления для частного дома

Содержание

Для обогрева всех помещений дома, как правило, применяют такие системы:

1) работающие за счет передачи тепловой энергии посредством предварительно подогретого воздуха (он подается по специально оборудованным каналам непосредственно в каждую комнату, ванну, кухню и т.д.);

2) создающие комфортные условия проживания благодаря применению электрических отопительных приборов либо устройств, предназначенных для преобразования электроэнергии в тепло;

3) осуществляющие качественный обогрев дома благодаря циркулирующему в них теплоносителю (в его качестве применяют обычную или дистиллированную воду либо антифриз).

Можно соорудить печное отопление или возвести камин, но для правильного обустройства подобных строений нужно обладать определенными навыками, чтобы не только выполнить работы, связанные с кладкой, но также осуществить правильный расчет всех расстояний между элементами конструкции. Как правило, мало кто сможет это сделать самостоятельно. Но даже если в доме есть печь либо камин, такое отопление не будет эффективным, поскольку с его помощью можно обогреть лишь те помещения, в которых расположены подобные источники тепла. В других же местах дома, например, в ванной, всегда будет холодно. По этой причине рассмотрение этого варианта можно упустить.

Отопление
Отчего же отталкиваться, осуществляя выбор подходящего отопления? Приоритет стоит отдать наиболее доступному виду топлива. Например, если поблизости есть газовая магистраль, в таком случае не придется задаваться дополнительными вопросами. Все что понадобиться – это:

— оформить все необходимые для подключения документы;

— приобрести трубы, газовый счетчик и т.д.;

— осуществить работы, связанные с выкапыванием траншеи (если газовый трубопровод придется прокладывать под землей);

— подключить отопительный котел, работающий на этом виде топлива, и подсоединить к нему трубы и батареи.

Если же поблизости есть много дров (речь идет о сельской местности), тогда можно приобрести твердотопливный котел и т.д.

Но бывают случаи, когда сразу несколько видов топлива могут быть доступными. Что тогда делать? Правильным решением будет выбор системы отопления, работающей на наиболее экономичном варианте.

Отопление

Как выбрать лучшую систему отопления?

Отопительных систем существует множество. Все они имеют привлекательные стороны и значимые недостатки. Неподготовленному человеку довольно сложно в них сориентироваться и осуществить правильный выбор. Чтобы не ошибиться, нужно точно знать, на какие моменты следует обратить свое внимание.

Во-первых, это доступность топлива и его стоимость. Можно считать это ключевым моментом. Как бы ни понравилась система, но если топливо для нее труднодоступно, поставляется в регион с перебоями или имеет слишком высокую стоимость, стоит подумать о другом варианте. Иначе отопление дома влетит «в копеечку» и окажется неэффективным.

Система отопления с жидким теплоносителем
По статистике, большинство владельцев частных домов выбирают отопительные системы с жидким теплоносителем. Это практичный, надежный и достаточно экономичный вариант

Второй момент – возможность комбинирования отопительных систем. В некоторых случаях очень практичным может оказаться использование основной и дополнительно системы. Это дает уверенность, что при возможных перебоях с поставками энергоносителя дом не останется без тепла.

Кроме того, появляется возможность сэкономить, поскольку можно использовать самый экономичный на данный момент способ обогрева.

И, наконец, финансовая сторона вопроса. Нужно определить, какую сумму потребитель сможет выделить на  приобретение оборудования, его грамотный монтаж и последующее регулярное обслуживание.

Воздушное отопление

Его суть заключается в следующем. Проходя сквозь калорифер либо теплообменник, свежий воздух прогревается до необходимой температуры, после чего по специально смонтированным каналам поставляется в каждое помещение дома.

Преимущества воздушного отопления:

— КПД может достигать 90%;

— быстрый прогрев всех комнат, кухни, ванной и т.д.;

— невозможность образования прорывов трубопровода ввиду отсутствия теплоносителя.

Недостатки воздушного отопления:

— слабая теплоотдача;

— дороговизна обустройства;

— для источника тепла нужно оборудовать дополнительное помещение.

Такой вид обогрева подойдет для периодического использования (например, на даче). Если же с его помощью постоянно отапливать дом, это будет чревато большими затратами.

Читайте также:  Отопление из полипропилена: преимущества, источники энергии, схемы разводки, особенности и этапы монтажа
Отопление

Плюсы использования воздушного отопления:

  1. Экономичность и эффективная доставка тепла. Отсутствует промежуточный носитель (напомним, его роль в водяном отоплении выполняет вода или иная жидкость), не нужны дополнительные приборы обогрева.
  2. Легкий и быстрый запуск в работу. Такое отопление не может протечь, затопить дорогой интерьер, замерзнуть.
  3. Высокий коэффициент полезного действия и долговечность. При правильном техническом обслуживании аварийные ситуации сведены к минимуму. Оборудование воздушного обогрева служит безотказно десятилетиями.
  4. Высокий уровень интеграции с вентиляционными системами, что положительно сказывается на снижении стоимости работ и материалов, а также в простоте и экологическом преимуществе монтажа.

Отопление частного дома электроэнергией

Оно может быть как основным, так и дополнительным. Нагрев происходит благодаря преобразованию электрической энергии в тепловую составляющую посредством электронагревателей трубчатого либо спирального типа.

Отопление с помощью электроэнергии преимущества:

— легкость установки;

— возможность транспортировки нагревателей из одного помещения в другое;

— простота эксплуатации.

Отопление с помощью электроэнергии недостатки:

— большие затраты на обогрев помещений по причине дороговизны электроэнергии;

— потребность в свежей порции чистого воздуха по причине сжигания кислорода внутри здания приборами подобного типа (помещения нужно часто проветривать);

— невозможность выполнения поставленных задач при отсутствии электроснабжения либо частых его перебоях.

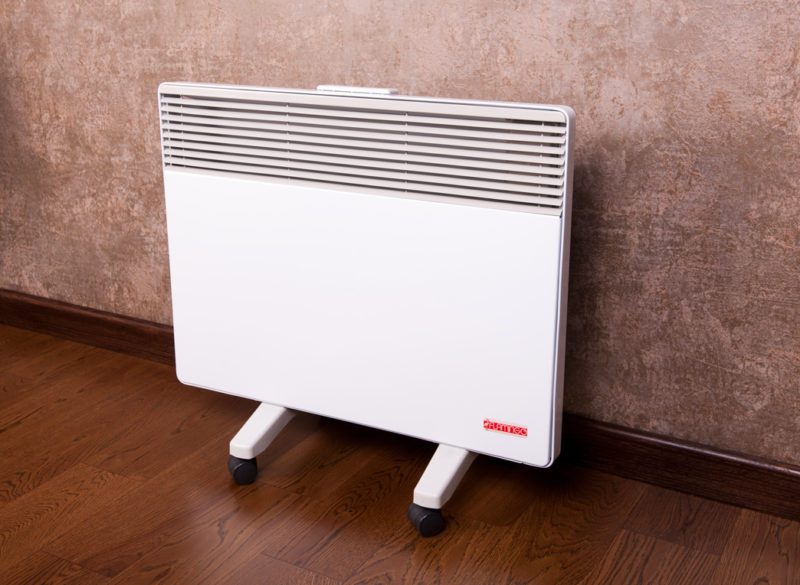

Обогрев загородного дома с помощью отопительных приборов, работающих за счет электрической энергии, может быть оправданным в очень маленьких строениях, обладающих хорошим утеплением пола, фасада и потолка либо в качестве дополнительного отопления больших домов.

Отопление

Электрическое отопление частного дома

В большинстве случаев электрическое отопление в частном доме устанавливают тогда, когда нет подключения к газовой сети, а также в качестве резервного вида.

На заметку!На рынке теплотехнических товаров присутствуют котлы, которые могут функционировать одновременно на газу и электричестве, газу и твердом топливе, а также твердом и жидком. Это привлекательно тем, что в случае перебоя подачи одного энергоносителя можно использовать резервный, который есть в доступности.

Электрическое отопление частного дома имеет такую классификацию:

  1. Системы отопления с электрокотлами.
  2. Инфракрасный обогрев.
  3. Теплый пол.
  4. Индукционное отопление.

Давайте рассмотрим более подробно каждый из этих пунктов.

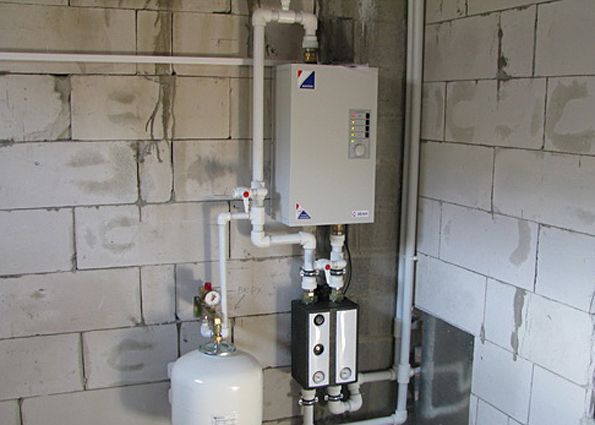

Отопление электрическими котлами

Отопление частного дома может комплектоваться электрокотлами, они в свою очередь могут быть двух типов:

  • Электродными. Принцип работы заключается в пропуске электрического тока через воду между двумя электродами. За счет этого происходит нагрев жидкости.
  • С ТЭНами. В корпус для нагрева рабочей среды устанавливается несколько ТЭНов, в зависимости от режима работы, могут работать несколько или все сразу.

Электрические источники теплоты характеризуются широким выбором мощностей, что позволяет их использовать как для обогрева небольших коттеджей, так и больших загородных домов. В зависимости от мощности, они изготовляются однофазными (220В) и трехфазными (380В). Подключение их незамысловато и позволяет провести отопление своими руками.

К преимуществам такого оборудования можно отнести:

  • Небольшие размеры.
  • Легкость монтажа и управления.
  • Эффективное регулирование температуры.
  • Есть возможность подключения наружных датчиков температуры.
  • Тихая работа и высокий КПД.
  • Экологическая безопасность.
  • Доступная цена.

Что касается недостатков, то можно выделить следующие:

  • Большие счета за электричество.
  • Срок использования ТЭНа составляет пару лет, затем он покрывается накипью и выходит из строя.
  • Монтаж системы отопления с электрическим котлом требует качественной проводки, которая должна быть подобрана с необходимым запасом.
  • Требовательность к параметрам сети. Если у вас «скачет» напряжение, то такие источники теплоты будут работать некачественно или вообще не будут.

Инфракрасный обогреватель
Инфракрасный обогреватель

Инфракрасный обогрев

Инфракрасное отопление частного дома получило популярность относительно недавно, но за это время себя хорошо зарекомендовало. Заключается принцип работы этого метода в том, что электрическая энергия преобразовывается благодаря кварцевым излучателям в инфракрасные лучи. Отличием этого способа является нагрев предметов, а не воздушных масс.

Согласитесь, что в районе шкафов с вещами или книгами вам не особо нужен обогрев, но зато без него не обойтись возле дивана или компьютерного стола. Приборы инфракрасного отопления изготавливаются в напольном варианте, стеновом, а также подвесном.

К преимуществам можно отнести экономичность, которая по сравнению с применением электрокотлов – на треть меньше. К тому же инфракрасное отопление частного дома можно создать своими руками при наличии минимальных познаний в электротехнике.

Недостатком является разница температуры в различных зонах помещения, что не всегда позволяет чувствовать себя комфортно.

Подключение пола с подогревом
Подключение “теплого” пола

Электрический «теплый пол»

Такая система отопления частного дома имеет вид тонких кабелей, которые установлены в пол. При прохождении электрического тока по ним, выделяется тепло, которое нагревает окружающие предметы и сам пол. Укладываться нагревательный элемент может по-разному: полосами, зигзагами, волнами и пр.

Система “теплый пол” может устанавливаться в стяжку или под напольное покрытие для различных типов помещений. В целях экономии можно покрывать не всю площадь комнаты, а только необходимые пространства. К источнику питания – электросети, подключается с помощью электронного регулятора. Он задает необходимый режим обогрева и, при достижении заданной температуры, отключает обогрев.

Достоинства:

  • Быстрый и понятный монтаж.
  • Долговечность.
  • Возможность зонального обогрева.
  • Скрытая установка, «дружит» со всеми напольными покрытиями.

К недостаткам можно отнести высокую стоимость электроэнергии и требовательность к параметрам сети.

Индукционное отопление

Индукционное отопление в частном доме со временем становится все более популярным. Изначально такие источники тепла подтвердили свою состоятельность на промышленных объектах, но со временем стали использоваться и при индивидуальном обогреве.

Принцип работы основывается на электромагнитном поле, которое возникает вследствие пропуска электрического тока через катушку. Внутри нее располагается металлическая труба, которая нагревается за счет контакта с электромагнитным полем. Через нее пропускается теплоноситель, который нагревается и уходит в систему теплоснабжения.

Индукционное отопление можно создать своими руками, оно не сложнее обычного электрического. Но особое внимание нужно уделить правильному выбору мощности.

Достоинства таких котлов:

  • Надежность. Если установлена качественная автоматика, то может работать в полностью автономном режиме весь отопительный сезон.
  • Работает с множеством теплоносителей. Это может быть вода, масло и пр.
  • КПД более 90% в зависимости от модели.
  • Длительный термин использования. При правильной эксплуатации может достигать трети века.
  • Легкая установка и неприхотливое обслуживание.

Недостатки:

  • Высокая стоимость.
  • Некоторые модели при эксплуатации сильно шумят.

На заметку!Высокая стоимость индукционной системы отопления частного дома во многом объясняется дорогой автоматикой котла. Но тут нужно учитывать, что от ее качества будет зависеть не только эффективность работы источника тепла, но и длительность его эксплуатации. На практике бывали случаи, когда дешевая автоматика выходила из строя и у котла плавился металлический сердечник по которому циркулирует и нагревается вода.Газовый счетчик
Газовый счетчик

Газовое отопление частного дома

Газ – это наиболее экономически выгодный энергоноситель, даже несмотря на его высокую стоимость. Он обладает высокой калорийностью, что позволяет за условно один и тот же объем топлива, например, газа или угля, получить большее количество теплоты. В теплоэнергетике этот показатель называется энтальпией.

Выполняется монтаж отопления на газу в соответствии со СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» от 26 июня 2003г, а также СП 89.13330.2012 «Котельные установки. Актуализированная редакция СНиП II-35-76».

Все работы должны проводиться по ранее согласованному плану с компанией-поставщиком газа. Подключение источника теплоты выполняется в присутствии представителей поставщика или их силами.

Особое внимание уделите выбору котла, так как на рынке представлено множество моделей, как от отечественных, так и заграничных компаний. Если вы нуждаетесь в отоплении, то для вас подойдет одноконтурный котел, но если нужна и горячая вода для бытового применения, то двухконтурный источник теплоты вам в помощь.

Преимущества газового отопления в частном доме:

  • Большой выбор оборудования, как по мощности, так и по функциям.
  • Надежность в работе. Устройство газового котла настолько простое, что вероятность его выхода из строя в отопительный период маловероятно, но это при условии периодических осмотров.
  • Качественная регулировка. Именно этот пункт во многих случаях является основополагающим. Системы автоматики, применяемые в современном газовом оборудовании, позволяют выполнять обогрев дома без вмешательства человека. Владельцу потребуется только выставить параметры температуры.
  • Компактность. В продаже есть множество настенных и напольных моделей.
  • Длительный срок использования.

Недостатки:

  • Зависимость от компании поставщика газа.
  • Установка должна выполняться в соответствии с разработанной документацией и по согласованию с поставщиком.
  • Необходим периодический осмотр котла и вентиляционной системы.

Выбор теплоносителя

Теплоноситель – вопрос, который также заслуживает более подробного изучения. Что можно использовать в качестве его:

  1. Воду. Является наиболее актуальной рабочей средой и используется в 90% всех систем отопления. Она имеет великолепные характеристики, такие как вязкость и теплопередача, а также отличается экологической чистотой. Немаловажным фактом является и ее дешевизна. К недостаткам можно отнести низкую температуру замерзания и появление накипи.
  2. Этиленгликоль. Является антифризом на основе этиленгликоля и относится к среднеценовой категории. Неоспоримым преимуществом является низкая температура замерзания (-600С), что позволяет его использовать в загородных домах, где обогрев периодический. Также его применение не оставляет накипи на внутренних поверхностях оборудования и трубопроводов. Но несмотря на это, этиленгликоль не получил широкого распространения из-за своей высокой токсичности.
  3. Пропиленгликоль. Как и предыдущий теплоноситель является антифризом и обладает великолепными характеристиками. Он замерзает при температурах больше -700С, а также имеет низкую химическую активность. В отличие от этиленгликоля он полностью безопасен для здоровья людей и может использоваться в жилых домах. Его доля составляет немного меньше 10% от общего количества теплоносителей. К недостаткам можно отнести его высокую стоимость.

Наши соотечественники предпочитают водяное отопление из-за его неоспоримых достоинств. В случае ремонтных работ вода сливается через дренажные устройства в канализацию, а после устранения неполадок заполняется снова. По желанию может применяться водоподготовительная установка.

Она удаляет соединения кальция и магния из воды путем их замещения катионами натрия или аммония. Вследствие этого вода становится более высокого качества и в процессе эксплуатации не возникает накипи. По факту многие владельцы частных домов предпочитают экономить на этом оборудовании.

Паровое отопление

Что касается парового отопления, то его использование для жилого фонда категорически запрещено. Это связано с его недостатками, которые будут рассмотрены ниже. В качестве генератора теплоты используется паровой котел, который нагревает воду до закипания.

Пар является теплоносителем, который выполняет функцию обогрева. Паровое отопление будет неплохим решением для складов, сараев, гаражей.

Преимущества:

  • Улучшенная теплоотдача отопительных приборов, благодаря высокой эффективности пара по сравнению с водой.
  • Быстрый прогрев помещений.
  • Простота запуска даже после длительного простоя.

Недостатки:

  • Короткие термины использования.
  • Проблематичность регулировки и как итог неравномерный обогрев дома.
  • Шумность в работе.
  • Высокая температура на поверхности труб и радиаторов, которая приводит к ожогам при касании.

Отопление с жидким теплоносителем
Нагреватель воды

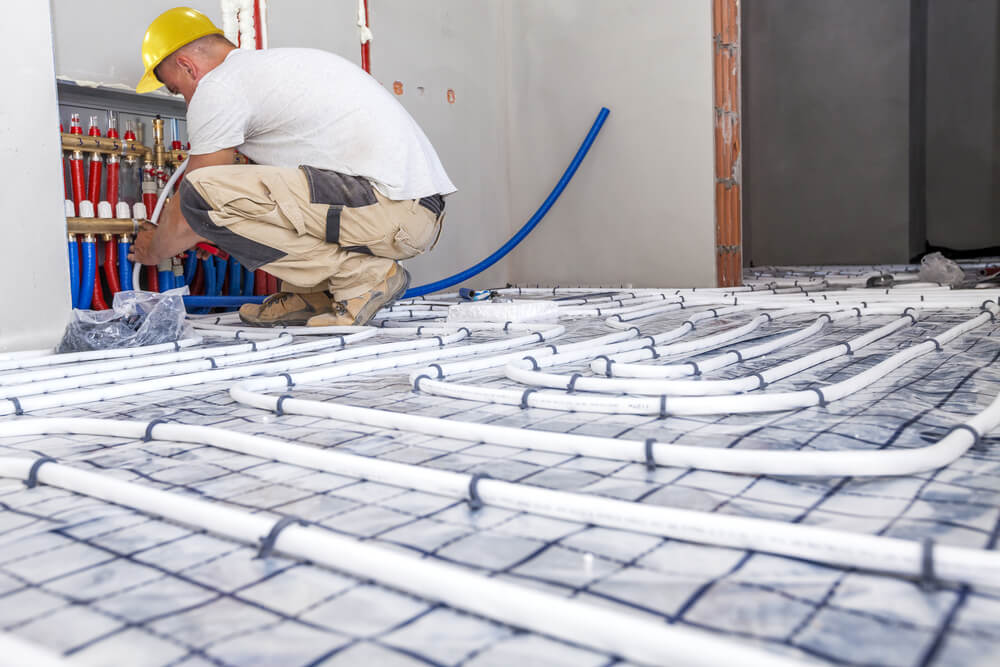

Система «теплый пол» с жидким теплоносителем

Может использоваться как дополнение к стандартному отоплению или в качестве самостоятельного обогрева. В качестве теплоносителя может использоваться любой, который описан в разделе «Выбор теплоносителя». Система «теплый пол» работает в паре с котлом, который выполняет нагревательную функцию. Подсоединяться к нему она может напрямую или через коллектор.

Преимущества:

  • Возможность совместного использования со стандартным обогревом.
  • Возможность зонального обогрева.
  • Длительный срок эксплуатации.
  • Качественное регулирование.

Недостаток один – большое гидравлическое сопротивление из-за специфики монтажа змейкой, что влечёт за собой покупку более мощного циркуляционного насоса. Сделать такое отопление своими руками в частном доме не составит особых проблем.

Пример упрощенного расчета водяной системы отопления

Для точных расчетов необходимо высчитывать теплопроводность ограждающих конструкций, она будет зависеть от материалов, из которых они сделаны. Это непростая задача для неспециалиста, поэтому есть возможность пользоваться усредненными данными, которые дают более-менее точные результаты. Поэтому разберем простой вариант расчета котла и количества секций радиаторов.

Например, нам необходимо вычислить требуемую мощность котла для дома с площадью 200м2. Для этого воспользуемся формулой Q=(S×M)÷Qu, где Q – мощность котла, Qu – мощность на 100м2, равна 10кВт (устанавливается СНиПом 41-01-2003),S – площадь дома, M – коэффициент зависящий от местности, в средней полосе равен 1,5. Получаем Q=(200×1,5)÷10=30 кВт. К этому результату можно добавить 10% запас мощности. В итоге для покупки потребуется отопительный котел с мощностью не менее чем 33 кВт.

Теперь перейдем к подсчету количества секций батарей. Для расчета нам нужно обязательно знать тепловую мощность одной секции, в среднем она равна 200Вт в зависимости от вида. Это число и возьмем. Соблюдая условие, что Qu равно 10кВт на 100м2, получаем: N=200м2÷100Втм2=2м2.

То есть одна секция отопительного прибора может обогреть 2 квадратных метра площади. Так как общая площадь дома равна 200м2, то нам потребуется 100 штук секций. Распределяться они будут в зависимости от габаритов комнат, при условии 2м2 на одну секцию.

Воздушное отопление
Установка радиатора

Процесс монтажа системы отопления

После того как выбрана схема отопления частного дома и вы определились с мощностью котла и количеством секций радиаторов, можно переходить к монтажным работам. Они имеют такую последовательность:

  • Изготовляется бетонное основание для напольного источника теплоты, если эта модель настенная, то крепятся кронштейны. Чаще всего это происходит в подвальном помещении или кладовке. Единственное условие – отсутствие высокой влажности. К месту монтажа должны подходить электрические коммуникации, которые нужны для систем автоматики.
  • Продумать местонахождение дренажа для слива теплоносителя при необходимости проведения ремонтных работ.
  • Установка отопительных приборов в каждой комнате. Важное условие – расстояние от подоконника до прибора и от пола до него должно быть не менее 100мм. Зазор от стены до батареи не менее 30мм. Это обеспечит наиболее качественную циркуляцию воздушных масс через прибор.
  • Следующий этап – обвязка отопительных приборов и котла, установка запорной арматуры. В качестве труб лучше применять полипропиленовые аналоги. Они соединяются методом пайки и имеют длительный срок эксплуатации. Обвязка начинается от источника теплоты и идет к радиаторам. Не забудьте в самой высокой точке установить кран для спуска воздуха из системы, а в нижней дренажный вентиль.
  • Для экономии топлива можно установить внешний датчик температуры, который соединяется с автоматикой котла или термостатические клапаны на каждом приборе. Так вы сможете регулировать температуру в своем доме. Лучше использовать датчик, но его настройкой должен заниматься специалист, так как многое зависит от количества комнат находящихся в тени или на солнце. Это делается для того, чтобы не получить недогрев в холодных комнатах и перегрев в теплых.
  • На завершающем этапе система заполняется водой, если нет утечек, делается пробный розжиг котла. При повышении температуры теплоноситель имеет свойство расширяться и если есть слабые места на соединительных участках трубопроводов, то это сразу будет заметно.

Воздушное отопление
Система воздушной вентиляции

Особенности системы с жидким теплоносителем

Отопительные системы с теплоносителем в виде жидкости, пожалуй, наиболее популярны в нашей стране. Это понятно, ведь они привычны и достаточно эффективны. Основой такой системы является отопительный контур замкнутого типа с нагревательным прибором, внутри которого находится теплообменник. По нему проходит жидкость и нагревается до нужной температуры.

Далее по трубам теплоноситель уходит в отапливаемые помещения. Здесь он попадает в радиаторы, где постепенно остывает, отдавая при этом тепло окружающему воздуху. Остывшая жидкость продвигается в сторону нагревательного прибора, попадает в теплообменник и цикл повторяется.

Такую систему называют еще водяным отоплением, но это не совсем корректно, поскольку в качестве теплоносителя могут использоваться различные составы – например, антифризы.

Водяное отопление
Система с жидким теплоносителем обязательно включает в себя трубопровод, по которому циркулирует вода или антифриз, и приборы отопления, установленные в помещениях

Несомненным достоинством такой системы можно считать ее вариативность. Существует множество самых разных схем разводки, позволяющих обеспечить максимально эффективную для конкретных условий поставку тепла.

Различают водяное отопление с принудительной и с гравитационной циркуляцией. В первом случае для подачи теплоносителя используется насос, что позволяет выполнять схемы самой разной сложности и протяженности. Второй вариант обладает множеством ограничений, зато полностью энергонезависим.

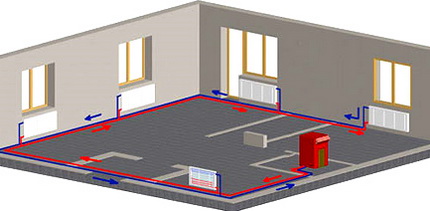

Двухтрубная разводка
Отопительные системы с жидким теплоносителем могут быть реализованы во множестве вариантов. Так, к примеру, выглядит схема двухтрубной разводки: ввод теплоносителя осуществляется по одной трубе, вывод – по другой

Система может выполняться с одно- и двухтрубной разводкой. Первая предельно проста и экономична, но недостаточно эффективна для дома большой площади. Вторая более сложная, зато позволяет качественно отапливать здания любого размера. В зависимости от выбранного типа системы различается и набор необходимого для ее обустройства оборудования.

Неотъемлемым элементом любой из них становится котел, тип которого во многом определяет эксплуатационные характеристики системы. Рассмотрим самые востребованные устройства.

Вариант #1 — использование газового оборудования

Газовый котел считается самым экономичным из всех аналогов. Работает он предельно просто. Газ поступает в камеру сгорания, где сгорает с выделением тепла, которое через теплообменник передается жидкому теплоносителю.

Оборудование отличается разнообразием и, соответственно, различными свойствами. Самым безопасным и при этом максимально эффективным считается оборудование с турбонаддувом.

Оно не нуждается в обустройстве традиционного дымоотвода, не забирает воздух из помещения и имеет самый высокий КПД.

Напольный газовый котел
К напольным разновидностям газового котла относятся максимальные по мощности модели. Они способны отапливать 2-3-этажные коттеджи любой площади

Приборы с камерой открытого типа отличаются низким КПД, требуют обустройства качественной вентиляции и дымоотвода традиционного типа. При этом они полностью энергонезависимы, а стоимость их минимальна. Но важно правильно установить и подключить оборудование.

К достоинствам отопления газовым котлом можно отнести следующие черты:

  • Низкая стоимость топлива, повышается она очень медленно.
  • Высокая эффективность оборудования.
  • Возможность полной автоматизации системы отопления.
  • Чистота в помещениях, поскольку при сгорании топлива не образуется большое количество золы и сажи.
  • Широкий модельный ряд газового оборудования.

Из недостатков стоит отметить потенциальную опасность использования газа. При работе с ним требуется повышенная осторожность. Все работы по обслуживанию и монтажу могут проводиться только сертифицированными специалистами.

Кроме того, для подключения газового оборудования потребуется специальное разрешение. Стоимость приборов и их монтажа достаточно велика, возможность подключения к газовой магистрали существует далеко не везде.

Вариант #2 — применение твердотопливного котла

Это привычные многим отопительные приборы. Для их работы требуется твердое топливо: калиброванный уголь, дрова, торф, пеллеты и др. Принцип работы аналогичен газовым, отличаются типом горелки.

Современные модификации длительного горения характеризуются тем, что одной закладки топлива хватает на поддержание пламени в течение полусуток или более. Самые простые модели энергонезависимы, требуют постоянного контроля со стороны человека и имеют низкий КПД.

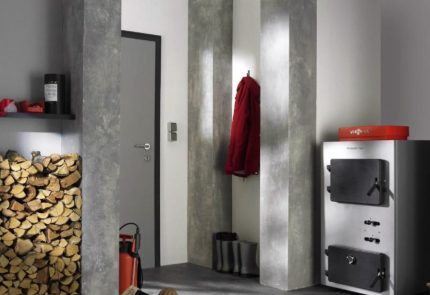

Твердотопливный котел
Твердотопливные котлы не всегда удобны в эксплуатации. Самые простые модели требуют постоянной загрузки топлива, частой чистки и обслуживания

Усовершенствованные приборы могут оснащаться автоматизированным управлением и автоматической подачей топлива. Правда, последняя относится к пеллетному оборудованию. Такие устройства, при правильном подключении, достаточно эффективны и надежны.

Достоинствами твердотопливного оборудования считаются:

  • Простота и надежность конструкции, что значительно продлевает срок ее эксплуатации.
  • Бюджетная стоимость оборудования и возможность проведения его монтажа и последующего обслуживания самостоятельно.
  • Отсутствие необходимости получения специальной документации на установку такого котла.
  • Широкий выбор самых разных по функционалу и мощности приборов.

Есть у оборудования и значимые недостатки. Прежде всего, это необходимость создания топливного запаса, который необходимо хранить в надлежащих условиях. Твердотопливные котлы, особенно самые простые их модификации, не очень удобны в эксплуатации. Присутствует большое количество сажи, копоти, поэтому требуются весьма частые чистки устройства. Кроме того, загружать топливо тоже придется достаточно часто.

Вариант #3 — использование электрического котла

Разогреть теплоноситель в системе можно и при помощи котлов электрического типа. Принято считать, что это очень неэкономичный способ. Однако это не совсем так. Нужно понимать, что выпускаются несколько типов электрооборудования с различными характеристиками.

ТЭНовые и электродные модели

ТЭНовые модели самые простые и неэффективные. Они греют теплоноситель при помощи опущенных в него трубчатых электронагревателей. Приборы потребляют большое количество электроэнергии при относительно невысоком КПД. При этом находящиеся в жидкости ТЭНы довольно быстро выходят из строя.

Электродные котлы более экономичны и надежны. В них теплоноситель продвигается внутри котла, где установлены два электрода. При подаче электрического тока жидкость нагревается очень быстро.

Электродный котел
Электродные котлы компактны и эффективны. Благодаря своей конструкции они очень долговечны и могут проработать не один десяток лет

Индукционный тип котла

Самая эффективная и экономичная разновидность электрического оборудования – индукционные котлы. Благодаря наличию двух контуров, магнитного и теплового, им удается максимально быстро разогреть жидкий теплоноситель.

К достоинствам всех типов нагревательных приборов можно отнести:

  • Быстрый разогрев теплоносителя и, соответственно, помещения.
  • Компактность оборудования.
  • Простой монтаж, который осуществляется без предварительного получения разрешения.
  • Обустройство дымоотвода не требуется.
  • Комфортная эксплуатация, возможность оснащения автоматическим управлением.
  • Полная безопасность и экологичность.

Из недостатков обычно отмечают достаточно высокую стоимость эксплуатации, которая выходит как следствие высокой цены энергоносителя.

Правда, в зависимости от типа котла и наличия или отсутствия автоматизированного управления системой, затраты на отопление могут значительно колебаться. Индукционные котлы, полностью оснащенные автоматикой, достаточно экономичны и окупаются довольно быстро.

Комбинированные отопительные котлы

В продаже можно найти комбинированные отопительные котлы, способные работать с несколькими типами топлива. Это более дорогие приборы, главное достоинство которых – возможность обеспечить дом теплом в условиях перебоев с подачей основного вида топлива.

Комбинированный котел
Комбинированный или многотопливный котел – универсальный отопительный прибор, незаменимый для местностей, где существуют перебои с подачей разных видов топлива

Общими достоинствами всех систем отопления с жидким теплоносителем считаются дешевизна и доступность, достаточно высокая эффективность и множество вариантов исполнения.

К числу недостатков стоит отнести не самое комфортное распределение температуры в помещениях. Теплый воздух находится наверху, а более холодный – внизу.

Кроме того, водяные системы выходят из строя, если температура в здании опустится ниже нуля. Этого недостатка лишены системы с антифризами и соляными растворами. Однако антифризы дороги и токсичны, а растворы солей провоцируют быструю коррозию системы.

Водяное отопление

Водяное отопление

Наиболее широкое распространение получило водяное отопление.

Преимущества

  1. Можно использовать как один, так и несколько источников тепла. По физическим параметрам вода хорошо переносит тепловую энергию. Приборы обогрева, например, радиаторы отдают это тепло, нагревая воздух в помещении.
  2. Универсальность в использовании топлива. Нагревать воду можно множеством способов. Можно отапливать помещения дровами или углем, приобрести котел на жидком топливе, подвести природный газ. Наконец имеется возможность производить нагрев воды с помощью котлов, работающих на электричестве.
  3. Доступность материалов и широкий выбор изделий. Легко выбирается наиболее подходящий вариант приборов отопления (батареи чугунные, современные биметаллические радиаторы, конвекторы и другие устройства). Большой выбор труб из различных материалов (железо, медь, полипропилен, металлопластик и др.) позволит создать систему отопления сообразно любого бюджета.

Водяное отопление может быть подключено как от централизованных сетей, так и быть выполнено автономно. По исполнению системы водяного отопления бывают:

а) Однотрубные. Подключение радиаторов осуществляется последовательно.

б) Двухтрубные. Радиаторы в этом случае запитываются параллельно между магистралями подачи и обратки.

в) Коллекторные или по другому лучевая. Все приборы отопления запитываются от общего распределителя, именуемого коллектором.

Недостатки

Недостатки водяного отопления также общеизвестны. Это высокая подверженность процессам коррозии и окисления, неравномерность прогрева радиаторов в некоторых случаях, достаточно большие потери при транспортировке тепла. При аварийных ситуациях может образоваться утечка теплоносителя.

Также такая система требует соблюдения температурного режима. В минусовые температуры необходим полный слив теплоносителя из сетей, чтобы исключить их заморозку.

Типы систем отопления

Кроме источника тепла и типа теплоносителя, жидкостные отопительные системы подразделяются также по схеме разводки труб и по способу организации циркуляции.

По разводке труб

Применяются следующие основные схемы разводки трубопроводов:

  1. Однотрубная. Радиаторы включаются последовательно в разрывы единственной трубы, опоясывающей все здание. Теплоноситель поступает в радиатор и возвращается в трубу, отдав часть тепловой энергии. Самая дешевая и наименее эффективная схема. Такие виды систем отопления часто используются в многоквартирных домах.
  2. Двухтрубная. Радиаторы также соединены последовательно, но отработанный теплоноситель выходит во вторую, обратную трубу, по которой и возвращается к котлу. Обходится несколько дороже однотрубной и позволяет достичь большей равномерности прогрева помещений.
  3. Лучевая. К каждому радиатору подводится своя подающая и возвратная труба, которые соединяются в центральных коллекторах. Наиболее дорогая схема позволяет легко добиться равномерного прогрева помещений и экономить энергоресурсы.

По типу движения теплоносителя

Существует две разновидности типов циркуляции теплоносителя – естественная и принудительная.

В небольших постройках, использующих простые твердотопливные котлы без электронного управления, часто обходятся естественной циркуляцией. Нагретый в теплообменнике топки теплоноситель поднимается по трубам вверх и поступает в радиаторы. Отдав свое тепло, он охлаждается и под действием законов физики опускается вниз, в обратную трубу, возвращаясь по ней в теплообменник. Преимуществом такой схемы является энергонезависимость- в доме будет тепло и при отсутствии электроснабжения. Недостаток- медленный прогрев и невозможность подключения теплых полов.

Принудительная циркуляция осуществляется под напором, создаваемым насосом. Он снимает ограничения на количество уровней и использование теплых полов. Кроме того, растет скорость оборота теплоносителя и помещения будут прогреваться заметно быстрее. Недостатком схемы является зависимость от электроснабжения.

Особенности комбинированного отопления

Комбинированная система сочетает в себе несколько источников тепла разного типа. Один из них, как правило, это газовый или твердотопливный котел с минимальной стоимостью тепловой энергии, служит в качестве основного. Остальные являются вспомогательными и служат для обеспечения экономии энергоресурсов основной системы либо для поддержки ее в сложных погодных условиях.

В комбинированных системах применяются разные сочетания источников, например:

  • электрокотел для подогрева воды при основном газовом котле;
  • солнечные батареи или коллекторы в дополнение к твердотопливному бойлеру;
  • воздушный тепловой насос в дополнение к дровяной печи.

Виды систем отопления
Комбинированная система отопления

При выборе системы отопления во внимание принимают множество факторов, прежде всего- доступность и сравнительную стоимость различных энергоресурсов. В современных условиях владельцы все чаще выбирают комбинированные системы, в которых возобновляемые источники тепла становятся надежных подспорьем в деле отопления дома.

Традиционные виды систем отопления

Рассмотрим несколько видов отопительных систем, наиболее распространённых в наше время, что бы вы смогли выбрать и осуществить монтаж либо самостоятельно (что при больших загородных системах проблематично), либо привлекая специалистов, к примеру → инженерную компанию GWDE.

Воздушное отопление

Применяется довольно редко за счёт дороговизны оборудования. В этом типе отопления нагревается непосредственно воздух в помещении и по вентиляционным каналам доносится до всех комнат.

Воздушное отопление применяется не часто

Воздушное отопление применяется не часто

Водяное радиаторное отопление

Наиболее распространённый вид отопления как в многоквартирных домах, так и в частных. В многоквартирных применяется центральный тип системы отопления — где есть центральная котельная, обеспечивающая нагрев теплоносителя (воды) и доставку его по теплосети в дома и квартиры.

В частных домах применяется автономное отопление от котлов.

Водяное радиаторное отопление - один из самых распространённых типов отопления

Водяное радиаторное отопление — один из самых распространённых типов отопления

Электрическое отопление

Преобразование электрического тока в тепловую энергию происходит с помощью специальных приборов. Этот вид отопления обходится довольно дорого из-за высокой мощности приборов, по-этому применяется для обогрева достаточно редко или как временная мера, при отсутствии другого источника тепла, например сезонно на дачах.

Электрическое отопление - простое, но довольно дорогое удовольствие

Электрическое отопление — простое, но довольно дорогое удовольствие

Печи и камины

В современном мире применяются часто как вспомогательный или декоративный источник тепла. Но в глубинках и деревнях остаются единственными.

Печное и каминное отопление издревле использовалось как самое простое и доступное. Смысл заключается в том, чтобы создать контролируемый огонь. Для этого придуманы печи и камины.

Такое отопление имеет свои достоинства и недостатки, в т.ч. постоянное присутствие домочадцев для закладки топлива в печь и неработоспособность в отсутствие людей.

Печное отопление - достаточно распространённый и самый недорогой вид источника тепла

Печное отопление — достаточно распространённый и самый недорогой вид источника тепла

Другие виды отопления применяются крайне редко и имеют скорее инновационное значение. На этом рассказ о классификации и видах отопления можно завершить, остаётся лишь добавить, что уникального отопления в наше время не существует, вид генератора, теплоносителя и отопительных приборов подбирается индивидуально исходя из доступности топлива, финансовых возможностей семьи и целесообразности той или иной системы в конкретном случае. Успехов вам в выборе!

Системы с естественной циркуляцией

Системы с естественной циркуляцией в силу своих особенностей, больше подходят только для домов с общей площадью до 200 кв. м, или помещений имеющих мало тепловых контуров. Кроме того, для них понадобятся трубы большого диаметра (не менее 40- 50 мм). Причем прокладывают их под углом к горизонтальной плоскости, чтобы вода текла под действием своего веса. Такие системы трудно регулировать, но зато они независимы от электроснабжения.

Система с естественной циркуляцией

Системы с принудительной циркуляцией

Системы с принудительный циркуляцией подходят для домов и объектов любой площади, они легко регулируются и более эффективны при теплоотдаче. Большим достоинством является комфорт от эксплуатации (возможность поддерживать необходимую температуру в каждом помещении). В них могут использоваться трубы небольшого диаметра. В такой системе меньше разница в температуре между подачей и обработкой, что увеличивает срок службы котла. Единственный недостаток— потребность в бесперебойном электропитании.

Также системы отопления бывают открытого и закрытого типа:

В первом случае для компенсации расширения теплоносителя (воды или антифриза) в системе отопления используется открытый расширительный бак. Во втором — применяется закрытый мембранный бак.

В открытой системе расширительный бак должен устанавливаться в наивысшей точке системы. В закрытой же — размещать мембранный бак наверху нет никакой необходимости.
Система с закрытым мембранным баком имеет массу преимуществ по сравнению с открытой. Вот основные: бак можно расположить возле котла, нет необходимости тянуть и утеплять трубу на чердак, во всей системе создаётся давление, способствующее равномерной работе всех радиаторов, нет испарений пара или жидкостей. Открытые системы в наше время применяются редко.

Типы разводок труб в системах отопления

По типу конструкции трубопроводов системы разделяют на однотрубные и двухтрубные.Однотрубные системы бывают разные:
С нижней разводкой (в народе часто называемая — ленинградкой) когда трубопровод отопления проходит через весь дом или объект по кругу, возвращаясь в котёл. Приборы отопления зацеплены на лежак отопления, бывает вариант когда трубопровод непосредственно проходит через батареи.
Иногда такую систему применяют на нескольких этажах, делая на каждый этаж свой контур. Плюс ленинградки: малое количество труб, нет стояков, можно расположить систему не испортив дизайна (когда нет возможности спрятать трубы). Минус большой диаметр труб, неравномерность распределения тепла (первые приборы горячие, последние холодные ), невозможность регулировать систему.
Второй тип однотрубных систем — с верхней разводкой (называемые московской системой ), когда трубопровод отопления проходит по верху помещения и возвращается в котёл через низ. Батареи сидят на стояках, которые соединяют подачу и обработку. Плюс, такой системе возможность работать без электричества, равномерность температуры по батареям, достигается с помощью разных диаметров труб и теплового расчёта количества секций (причём количество секций в одинаковых помещениях будет различаться, и зависит от многих характеристик).
Минус системы сложность точной регулировки системы, стояки и лежаки отопления нарушают дизайн (если нет возможности спрятать в стены). У нас в Сибири, часто применяемая схема в частных домах (многие наши клиенты используют именно эту схему, если есть перебои с электричеством).
Двухтрубные системы отопления тоже бывают нескольких типов: коллекторная или веерная разводка труб. Часто её ещё называют лучевой или шкафной. Эта система самая популярная в коттеджах и зданиях. Смысл коллекторной системы в том, что на каждом этаже стоит один или несколько шкафов с коллекторами, а уже от этих коллекторов отходят трубопроводы подачи и обработки к каждому отопительному прибору.

Лучевая поэтажная разводка

Бывает когда все коллектора собраны в котельной. Плюсы веерной разводки: каждый прибор можно отдельно отключать или регулировать по температуру, все трубопроводы можно прокладывать в полу, система не портит дизайн помещений, легка в расчётах при проектировании, возможность автоматизировать систему. Минусы: больше труб, большие затраты на систему. Последовательная двухтрубная система.

Лучевая разводка системы отопления

Часто классическая двухтрубная система отопления с нижней разводкой в жилых многоквартирных домах. Трубопроводы отопления прокладываются под потолком цокольного этажа (в подшивном потолке или открытом) либо в конструкции пола цокольного этажа, к ним присоединяются стояки отопления, обеспечивающие теплоносителем приборы отопления.

Однотрубная и двухтрубная системы отопления

Данную схему целесообразно проектировать при отоплении больших загородных домов (от 1500 кв. м.), при наличии службы эксплуатации. Достоинство данной схемы в том, что в жилых помещениях находятся только отопительных приборы, нет шкафов, стяжка пола уменьшается (не нужно место для прокладки трубопроводов отопления), по материалу, относительно коллекторной схемы, она более выгодна. Так как это двухтрубная схема, то температурный перепад на приборе постоянный, и при желании каждый прибор можно отключить для его замены без остановки всей системы отопления загородного дома.
В местах подключения стока к магистрали( на цокольном этаже) часто устанавливаются регуляторы перепада давления (балансировочные краны) — они могут создавать большое местное сопротивления и гидравлически выравнивать все стояки в здании. Одной из разновидностей двухтрубной последовательной системы является — поэтажная система отопления.
Смысл этой системы в следующем — от котла поднимают стояк, и на каждом этаже по периметру дома прокладывают магистрали отопления с последовательным присоединением к ним отопительных приборов. Основной критерий по которому используют эту схему — трубопроводы располагаются у наружной стены дома и никому и ничему не мешают и удобство монтажа — все трубопроводы находятся около пола, строительные работы сведены к минимуму (нет штроб, ниш под шкафы во встроенном исполнении), возможно, отключить каждый этаж отдельно, не дорогая в монтаже схема (относительно шкафной).
Помимо последовательной и лучевой разводки труб, мы в своей работе часто сталкиваемся еще и с «комбинированным» типом разводки. Он применяется в случае, когда при лучевой разводке на одно кольцо коллектора, запитывается несколько радиаторов. Как правило эти радиаторы располагаются в непосредственной близости друг от друга (в одном помещении).
Или комбинированный коллекторный тип когда в котельной монтируются распределительные коллекторы подачи и обработки, и далее расходятся трубопроводы по контурам (на разные помещения или даже разные объекты ) Эта система эффективна в больших коттеджах и зданиях, где много различных тепловых контуров или несколько помещений. Возможность настройки разной температуры в разных помещениях, недорогая в монтаже система.

Коллекторный тип системы отопления

Бывает ещё коллекторный тип с использованием гидрострелки, когда котёл запитан с коллектором по кругу одним контуром (первичный контур), а на систему отопления расходятся вторичные контура. Хорошо использовать, когда требуется высокая температура обработки. В Сибири пока мало распространён из-за дороговизны системы, но удобен в настройке и регулировке.

Источники
  • https://nastroike.com/stroitelnie-kommunikacii/960-vybiraem-sistemu-otopleniya-dlya-chastnogo-doma-vidy-sistem-otopleniya
  • https://sovet-ingenera.com/otoplenie/o-drugoe/vidy-sistem-otopleniya.html
  • https://eurosantehnik.ru/vidy-sistem-otopleniya-chastnogo-doma.html
  • https://stroitelstvoproektirovanie.com/otoplenie-v-chastnom-dome/
  • https://pechiexpert.ru/vidy-sistem-otopleniya-01/
  • https://chonemuzhik.ru/vidy-i-klassifikaciya-sistem-otopleniya.html
  • https://kras-kotel.ru/stati/inzhenernye-sistemy/vidy-sistem-vodyanogo-otopleniya/
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
