Установка окна в кровлю: монтаж мансардного окна своими руками

Как устанавливать оконный блок?

Содержание

Монтаж мансардных окон в готовую кровлю вполне возможен, причем это не настолько сложно, как может показаться. Важным аспектом является учет того, какой выбран кровельный материал. Довольно часто используется металлочерепица, в этом случае основной задачей станет выбор места, где блок окна будет находиться над целым листом. Обрезанных частей следует избегать. В остальном установка мансардного окна в готовую кровлю металлочерепицу практически не отличается от установки при любом другом виде кровельного материала.

Если материалы профилированные, то от верхнего края конструкции желательно отступить не менее 45 см. Важно, чтобы ряд, располагающийся над окном, тоже не был собран из отдельных частей, использовать требуется целое изделие. При необходимости куски лучше заменить на единый лист металлочерепицы.

Прежде чем установить мансардное окно в готовую крышу, нужно правильно рассчитать расстояние, на котором будет находиться покрытие кровли от оконного блока. Промежуток сверху должен оставлять около 6-15 см, сбоку нужно ставить зазор не меньше 4 и не больше 6 см, снизу – не более 4 см.

Стоит заметить, что для плоского кровельного покрытия отступ делается намного меньше: с каждой стороны около 4 см, но вниз от коробки отступают 10 см. Если профиль имеет большую высоту, отступ должен составлять около 12 см.

Мансардные окна

Стропильная система

Перед тем как установить мансардное окно в готовую кровлю, необходимо внимательно изучить ее строение и найти стропила. При установке окна несущая конструкция кровли не должна быть задета. Раму располагают таким образом, чтобы она поместилась между стропил. В идеале между ними должен войти оконный блок, а с боковых сторон должен остаться зазор 3-5 см. Стоит обратить внимание на то, что стандартные рамы не всегда подходят из-за того, что расстояние стропил в разных домах может быть разным, особенно если строительные нормы не соблюдались. В этом случае придется заказывать окно индивидуально, чтобы оно подошло по размерам. Если ширина слишком большая, а вам нужно узкое окно, можно смонтировать дополнительные опорные системы.

Прежде чем ставить мансардные окна, нужно узнать, как проводится установка в готовую кровлю, видео для руководства может значительно помочь, облегчить будущую задачу. При работе следует точно соблюдать инструкцию. Начинать требуется с замеров,  в первую очередь потребуется измерить проем для будущего окна. Для этого рулеткой измеряют расстояние между внутренними частями стропил. Если ширина подходящая, можно приступать к изготовлению проема для будущего окна. Выбор креплений и других монтажных материалов зависит от того, из чего будет сделана рама.

Вне зависимости от того, какие вы выберете мансардные окна, установка в готовую крышу должна сопровождаться утеплением конструкции, иначе они будут запотевать и промерзать; использовать можно любой утеплитель, который не боится влаги. Утеплитель должен находиться в полости между рамой и стропильной системой.

Обратите внимание, что сначала монтируют раму, потом вставляют стеклопакет. Это не только облегчит задачу, так как сделает массу конструкции намного меньше, но и позволит правильно отрегулировать окно, избавившись от перекосов.

Второй этап установки мансардных окон в готовую кровлю включает обустройство гидроизоляции, так как без нее влага будет попадать в помещение из-за наклонной конструкции окон. Для мансардных окон выпускают специальную изоляцию, которая надевается на раму и фиксируется к обрешетке при помощи строительного степлера. Для того чтобы влага не скапливалась на поверхности, потребуется создать дренажный желоб, он должен располагаться над окном, однако не выше 50 см от него.

Установить мансардное окно в готовую крышу

Установка гидроизоляции

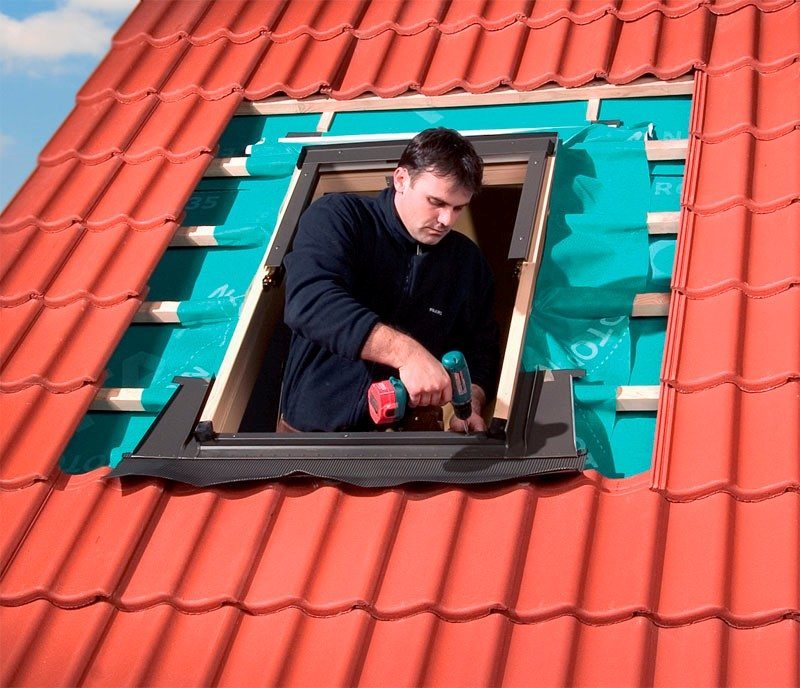

После этого можно начинать монтаж оклада, он состоит из нескольких элементов. Каждая часть должна быть закреплена последовательно, в противном случае поставить мансардное окно в готовую крышу правильно не получится. Для облегчения задачи производители продают элементы с инструкцией, поэтому можно следовать советам изготовителя.

Кроме гидроизоляции, потребуется пароизоляция, которая также должна находиться вокруг оконной коробки. Для этого применяют специальную ленту. Она нужна для того, чтобы соединить изоляцию окна с пароизоляцией здания и сделать ее единым целым. Если использовать прижимную планку, накладывать изоляцию потребуется внахлест. После окончания всех монтажных работ устанавливают откосы. Пренебрегать ими не следует, так как они обеспечивают изоляцию помещения от внешней среды, помогают сделать вид окон более декоративным, не позволяют теплому воздуху выходить наружу, не пропускают с улицы холодный воздух.

Как установить мансардное окно в готовую кровлю

Плюсы и минусы монтажа мансардных окон

Внедрив в плоскость кровли окно, вы обеспечите себя возможностью при необходимости проветривать помещение, для этого окна делаются открывающимися. Также их установка позволит значительно сэкономить на электроэнергии, ведь большую часть суток в помещение будет приток естественного освещения.

Однако если вы захотели разбавить кровельное полотно окнами, то требуется высокопрофессиональный монтаж, поскольку неверная установка может повлечь за собой протечки дождевой и талой воды внутрь помещения, возникновение сквозняков и других сложностей.

Выбор месторасположения окна: игра света и тени

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

Как выбрать место расположения мансардного окна?

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

Виды мансардных окон

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Как выбрать наклон мансардного окна при монтаже?

Простые правила проектирования

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Как высоко нужно размещать мансардные окна?

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Какие нужно устанавливать стекла для будущих окон в крыше?

От способа открывания окна зависит высота его установки

От способа открывания окна зависит высота его установки

Кровельные окна должны иметь объединенные стекла. Причем наружная часть должна обязательно иметь закаленное стекло. Оно будет защищать от различных предметов, града и дождя, от атмосферных катаклизмов.

Сегодня изготавливаются стекла со специальным покрытием, сделанным из высокопрочной пленки, триплекс. Благодаря ему, если стекло разобьется, стеклянные осколки не полетят в разные стороны, а их удержит пленка.

Существуют также и другие покрытия стекла, обладающие отражающими свойствами. Подобные окна очень сильно помогают, когда стоит жаркая летняя погода.

Окна в крыше всегда изготавливаются стандартного размера и имеют определенную форму. Чаще всего габариты их не больше 55 х 78 см. Конструкции, имеющие максимальные размеры, изготавливаются с габаритами 114х140 см. Но такое правило не считается обязательным.

Подготовка крыши к установке окна

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Как установить мансардное окно на мягкой кровле?

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Как самостоятельно вырезать мансардное окно на крыше?

Вот схема расположения дополнительных брусков для установки окна:

Процесс монтажа мансардного окна: шаг за шагом

Фиксация рамы в стропильной системе

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Что делать, если окна уже или шире шага стропил?

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Как вырезать в крыше отверстие для окна?

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Монтаж мансардного окна: шаг за шагом

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Какие конструкции нужно выбирать для мансарды?

Если вы решили установить окно на мансардный этаж, то стоит сначала познакомиться с требованиями, которым должно соответствовать изделие. Крыша – это особый элемент дома. Ее главная задача защитить строение от дождя и других атмосферных осадков. Кроме того, кровля делается в виде многослойного «пирога». Такая конструкция необходима для теплоизоляции. Особенно это важно, если дом имеет мансардный этаж.

схема многослойного кровельного пирога

Установка мансардных окон, не должна снижать эффективность самой крыши. Нужно сделать все так, чтобы ваши изменения не ухудшили гидро- и теплоизоляционные свойства. В связи с этим окно должно соответствовать следующим требованиям:

  • конструкция должна быть оснащена герметичным уплотнителем, а еще лучше и дополнительными накладками;
  • окно выбирается с закаленным стеклом или (лучший вариант) с триплекс;
  • рама конструкции должна легко выдерживать и увлажнение, и высушивание ветром и воздействие ультрафиолетовых солнечных лучей;
  • мансардные окна дополнительно оснащаются защитой от пылевой взвеси и насекомых.

Подобных конструкций можно встретить много на рынке. Если их стоимость вас не устраивает, то можно сделать мансардное окно своими руками. Но полученное изделие должно полностью отвечать перечисленным требованиям. В противном случае через окно в мансардное помещение будет проникать и влага, и холод.

составные части мансардного окна

Выбираем подходящее место

Установка мансардных окон своими руками начинается с того, что проводится подбор их местонахождения. От этой операции будет зависеть многое. Во-первых, установка окна напрямую влияет на герметичность кровли. Во-вторых, от монтажа зависит и внешний вид, как самой крыши, так и внутреннего убранства комнаты на мансарде.

Прежде чем определиться, где установить мансардное окно своими руками, стоит познакомиться с теми местами, где специалисты делать это категорически не рекомендуют. К таковым относится следующее:

  • скаты, которые образовывают ендову. Здесь в зимний период может накапливаться снег. Если произвести монтаж на этих скатах, то влага проникнет в помещение. Кроме того, пользоваться таким окном в зимний период будет невозможно;
  • по той же причине установку лучше не проводить в местах примыкания к горизонтальным стенам. Здесь также могут накапливаться осадки. Плюс ко всему окно всегда будет в затенении;
  • еще одно место – это участки рядом с дымоходами и вентиляционными выходами. Если мансардное окно будет установлено здесь, то на нем будет постоянно образовываться конденсат.

Согласно мнению специалистов установка окна на мансарде должна осуществляться вдали от любых кровельных узлов. В идеале монтаж такой конструкции проводят на скате, где много свободного пространства. В этом случае окно не будет мешать эксплуатации крыши. Да и монтировать в таком месте будет гораздо удобней.

расположение мансардных окон

Установка мансардного окна в готовую кровлю производиться с учетом следующих нюансов:

1. Выбор места во многом зависит от используемого для покрытия крыши материала. Например, монтаж мансардных окон в мягкую кровлю можно сделать практически в любом месте. Дело в том, что такой материал легко разрезать, не нарушая как внешний вид, так и герметичность крыши. Совсем другое дело, если производится монтаж мансардного окна в металлочерепицу или другой «твердый» материал. В этом случае нужно стараться провести установку так, чтобы не нарушить волну или ряд.

мансардные окна в мягкой кровле и металлочерепице

2. Особое внимание при монтаже мансардных окон нужно уделять шагу стропильных ног. Специалисты настоятельно рекомендуют не нарушать целостность системы. Лучше всего, чтобы окно было меньше на 8-10 сантиметров, чем расстояние между стропильными ногами. Это дополнительное пространство необходимо для укладки теплоизоляционного материала. Если шаг маленький, а окно хотите установить большое, то в стропильную систему вносятся изменения. Необходимо добавить дополнительную балку. Такая работа сложная и не гарантирует длительный срок эксплуатации.

монтаж мансардного окна между стропилами

3. Также стоит учитывать и конструктивные особенности самого окна. Например, перед выбором места, нужно обратить внимание на то, где находится ручка. Если она находится сверху, то монтаж осуществляется так, чтобы нижний край окна располагался на высоте не более одного метра десяти сантиметров.

высота установки мансардного окна

Кроме того, под окном должен располагаться прибор системы отопления. Если это электрическое устройство, то нужно чтобы поблизости была розетка. Если используется батарея, то следует предусмотреть подвод труб. Эти факторы также нужно учесть, перед тем как установить мансардное окно.

трубы отопления под мансардными окнами

Некоторые рекомендации от специалистов

Теперь стоит поговорить о том, как установить мансардное окно более подробно. Тут в первую очередь стоит воспользоваться некоторыми советами от специалистов. Первым делом необходимо подготовит место, а точнее проем для установки мансардного окна. Так как такая работа проводится еще до внутренней отделки жилого помещения, то работа начинается с удаления теплоизоляционного материала кровли. Далее выполняются следующие действия:

  • далее, на гидроизоляционной пленке отмечают место расположения будущего мансардного окна. При этом от стропил нужно отступить минимум по три или четыре сантиметра с каждой стороны;
  • снизу коробка окна будет установлена на монтажный брус, который будет закреплен на стропилах. Для него также нужно оставить место;
  • по разметке обрезаем гидроизоляционный материал. При этом рекомендуется оставить по двадцать сантиметров со всех сторон;
  • следующим этапом будет удаление участка обрешетки. Не забывайте оставлять участки по 3-4 сантиметра с каждой стороны стропильной ноги;
  • далее переходим к кровельному покрытию. Если материал используется мягкий и без рельефов, то проблем не возникнет. Достаточно вырезать нужный кусок по размерам окна. Если для покрытия применялась металлочерепица или другой профильный кровельный материал, то нужно высчитать так, чтобы не срезать его посередине волны;
  • следующим этапом будет закрепления монтажного бруска. Его изготовление не потребует от вас больших знаний. Достаточно взять деревянный брусок с сечением минимум в пять сантиметров и нужной длины.

проем для установки мансардного окна

После этого закрепляем оставленные участки гидроизоляции. Сверху его монтируют при помощи строительного степлера к обрешетке. Снизу гидроизоляцию закрепляют к монтажному бруску. Боковые «обрезки» выводят наружу.

Далее проводят установку рамы или коробку мансардного окна. Тут проблем возникнуть недолжно. Эту работу проводят с использование кронштейнов. При этом лучше воспользоваться инструкцией по монтажу мансардного окна, которую предоставляют производители данного изделия. В данном документе очень важен пункт, где указана регулировка. Если сделать ее неправильно, то эксплуатация мансардного окна может доставить вам много хлопот.

установка рамы мансардного окна

Очень важно правильно сделать теплоизоляцию и гидроизоляцию мансардного окна. Если вы приобрели готовое заводское изделие, то с ним идет специальный фартук. В этом случае установка проводится согласно инструкции от производителя.

Но такой фартук можно сделать и своими руками из того материала, который имеется у вас. При этом важно, чтобы гидроизоляция заходила под кровельный материал, особенно если в качестве такового используется металлочерепица или другой профильный материал.

монтаж гидроизоляционного фартука для мансардного окна

Монтаж мансардного окна заканчивается установкой откосов. Тут тоже есть свои тонкости и нюансы. Монтаж нужно начинать с нижнего элемента. При этом нужно в обязательном порядке использовать эластичный уплотнитель. Монтаж нижнего откоса окна нужно осуществлять так, чтобы он располагался строго в горизонтальной плоскости.

устройство откосов мансардного откна

Только после всех этих работ можно вставить стеклопакет (или простое стекло) на свое место. Как видно работы по монтажу мансардного окна не представляют большой сложности. Главное – это выполнять все действия тщательно, стараясь добиться полной гидро- и теплоизоляции. В этом случае окно на мансарде не будет доставлять вам проблем во время эксплуатации.

Видео по теме:

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Подбор размеров мансардного окна
Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Установка мансардного окна. Шаги 1-2.

Установка мансардного окна. Шаг 3.

Установка мансардного окна. Шаги 4-5.

Установка мансардного окна. Шаги 6-11.

Установка мансардного окна. Шаги 12-16.

Установка мансардного окна. Шаги 17-20.

Установка мансардного окна. Шаги 21-23.

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

  • подготовка проема;
  • установка рамы;
  • тепло- и гидроизоляция;
  • подготовка дренажной системы;
  • монтаж деталей оклада;
  • установка стеклопакета;
  • внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

  • шуруповерт и саморезы;
  • рейки и брусы из дерева;
  • уровень;
  • гвозди;
  • материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.

Формирование проема в кровле

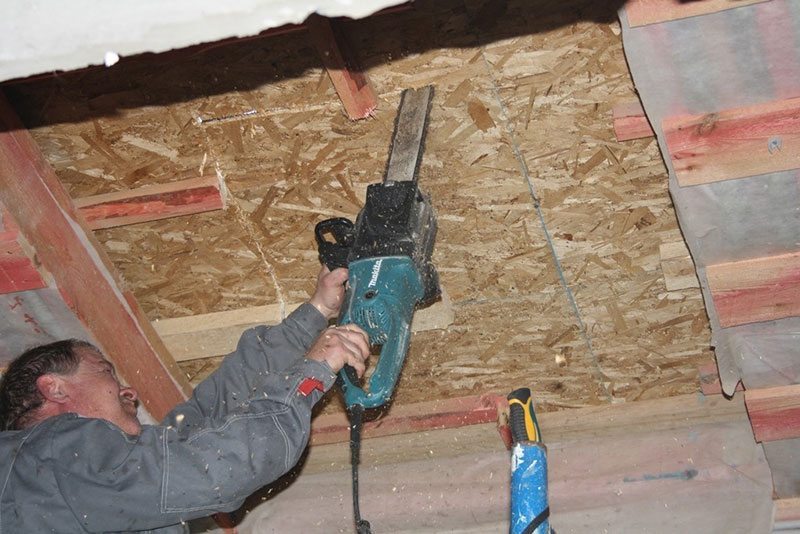

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.

Монтаж рамы к кровлю
Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

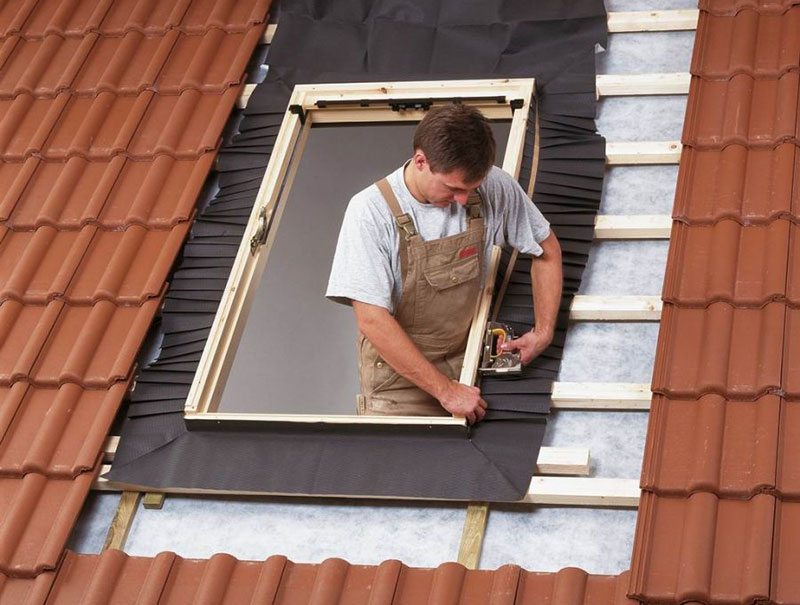

Монтаж гидроизоляционного фартука
Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

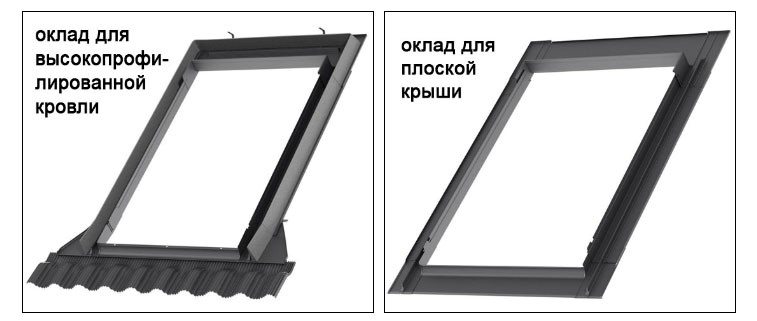

Разновидности окладов
Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Установка оклада
Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

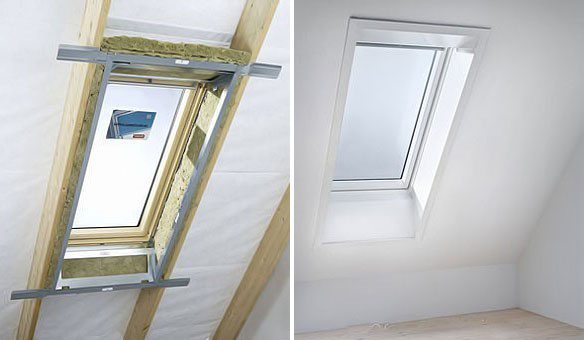

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

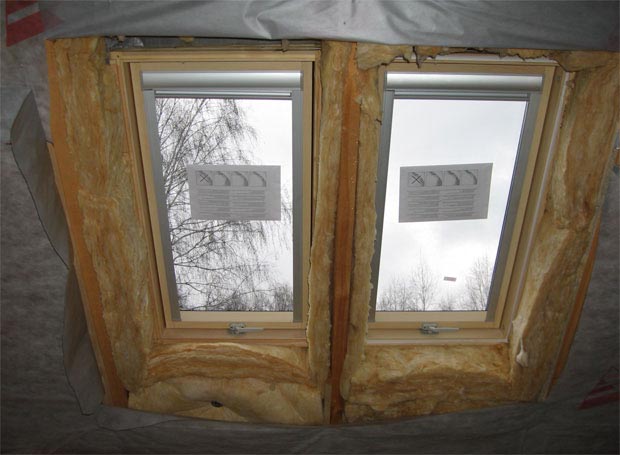

Утепление мансардного окна
Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

Особенности установки мансардных окон в готовую кровлю

При установке окон в откосы готовой крыши придётся столкнуться с некоторыми трудностями. Лучшей выглядит ситуация, когда утепление на мансарде ещё не монтировалось. В этом случае не придётся делать проём в многослойном «пироге» из утеплителя, пароизоляции и т.д. Достаточно будет вырезать в выбранном месте кровельное покрытие.

Монтаж мансардного окна в мягкую кровлю

Мягкая кровля состоит из синтетического водоупорного покрытия, которое легко обрабатывается и режется. С помощью острого ножа и пилы можно справиться со всеми операциями по обустройству оконного проёма. Монтаж опорных реек осуществляется при помощи обычного шуруповёрта и саморезов. Поэтому считается, что для установки мансардного окна по мягкой кровле не требуется высокой квалификации. Нужны лишь аккуратность и точность в исполнении инструкций, описанных в техническом паспорте изделия.

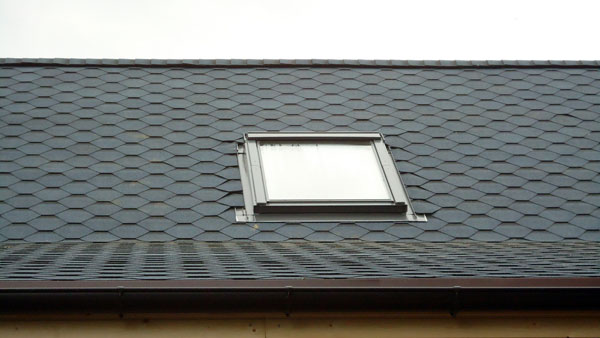

Мансардное окно на мягкой кровле

Так как каждый «лепесток» мягкой кровли приклеен к обшивке ската, нужно запастись клеем для работы по монтажу мансардного окна

Поскольку под мягкую кровлю всегда настилается сплошная основа, вырезать отверстие нужно предельно точно. Технологические зазоры выдерживаются минимальными — 3–5 см. В случае необходимости конструкцию дополняют опорными рейками из древесины.

Видео: монтаж мансардного окна по мягкой кровле

Как показала практика, при самостоятельной установке окна чаще всего совершаются ошибки по укладке утеплителя и монтажу гидроизоляции. В результате приходится полностью разбирать всю конструкцию и устранять огрехи. Ведь «проколы» обнаруживаются лишь тогда, когда окно начинает накапливать конденсат или протекать.

Установка мансардного окна в металлочерепицу

Кровля из металлочерепицы или металлического листа (профнастила) мало чем отличается от мягкой кровли. Конструктивные элементы крыши аналогичны. Поэтому и монтаж окон производится одинаково. Разница заключается лишь в том, что разрезать наружное покрытие приходится ножницами по металлу или электрическим лобзиком. Все компании, выпускающие окна, снабжают свою продукцию подробной инструкцией и комплектуют всем необходимым, включая готовые внутренние откосы.

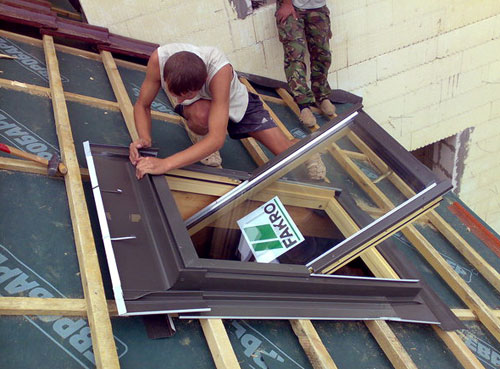

Видео: монтаж окна фирмы Fakro по металлочерепице

Другие виды кровли

При установке окон на крышах с другими материалами, в частности керамической черепицей или шифером, лучше обратиться к специалистам. Это связано с тем, что в этих случаях приходится производить демонтаж наружного покрытия. А эти работы требуют знания основ кровельного дела, соответствующих навыков и оборудования.

Ознакомившись с главными этапами работ при установке мансардных окон, каждый может самостоятельно решить для себя вопрос: делать монтаж своими руками или пригласить профильных мастеров. Кроме этого, нужно также принимать во внимание значение времени по ходу строительства. Если установка окна затянется на несколько дней (а то и недель), могут выпасть неожиданные осадки и залить дом водой. Оперативность в деле установки окон играет не последнюю роль.

Монтаж слухового окна

Данное устройство предназначено для максимального освещения чердака и получения необходимого количества тепла. Конструкции изготавливаются самых разных форм. Они бывают:

Схема монтажа мансардных окон

Схема монтажа мансардных окон

  • прямоугольные;
  • треугольные;
  • полукруглые;
  • круглые.

Для монтажа кровельного аксессуара делается каркас, который крепится непосредственно к стропильным ногам. Когда монтаж закончен, проводится обшивание самих стенок.

Раму нужно смонтировать в особую коробочку, прикрепленную к стропильной системе, дополнительными защитными листами. Они закрывают бока стенок, чтобы избежать преждевременного износа.

Установка пластиковых окон

Для пластикового окна требуется правильная и грамотная установка. Это очень важно, так как это непосредственно связано с качеством общей работы.

Схема устройства проема окна крыши

Схема устройства проема окна крыши

Сначала необходимо провести измерения проемов, в которые нужно вставить переплеты. При проведении замеров нужно оставить небольшой припуск между стеной и рамой. По полученным размерам можно заказать пластиковую конструкцию. Сборку можно провести самостоятельно.

Получив всю конструкцию в собранном виде, нужно удалить все открывающиеся детали, чтобы они не создавали помех во время установки.

Чтобы установить окно в крыше, потребуются:

  • деревянные колышки;
  • дрель;
  • набор саморезов;
  • уровень;
  • монтажная пена.

В проеме стены рама крепится при помощи распорок деревянными колышками. С их помощью можно будет настроить вертикальное или горизонтальное положение рамы. Изменяя толщину колышка, можно установить переплет абсолютно точно.

После надежного закрепления рамы можно вставить открывающиеся окна.

Сразу же будет видно по открыванию окон, насколько хорошо установлена рама. Если ее слегка «покоробило», нужно внимательно осмотреть крепления, саморезы можно ослабить, слегка приоткрутив.

После полной отладки нужно залить образовавшиеся щели монтажной пеной. Она будет играть роль дополнительного крепления и великолепной теплоизоляции. Этот материал не пропускает холодный воздух, предотвращает проникновение пыли.

Когда наносится пена, поверхность нужно почистить и высушить: это поможет увеличить адгезию и улучшить теплоизоляционные качества. Объем монтажной пены начинает увеличиваться после ее нанесения, поэтому не нужно сразу обшивать щели, а подождать, пока излишки пены самостоятельно «выдавятся».

После полного высыхания лишнюю пену нужно удалить острым канцелярским ножом. Финишная работа будет заключаться в обшивке щелей наличником. Для окончательного монтажа изготавливаются пластмассовые откосы.

Они придают эстетичность внешнему виду конструкции. Кроме того, такие откосы дополнительно защищают помещение от лишнего шума и холодного воздуха. Откосы устанавливаются при помощи монтажной пены. Она должна полностью закрыть все пустоты, которые образовались при монтаже пластиковой панели.

Герметизация и отделка проемов окон

Герметики, использующиеся для этих целей следующие: из силикона, битума, акрила и гидронепроницаемая саморасширяющаяся лента.

Лучшим герметизатором для кровельных окон является саморасширяющаяся лента, которая размещается по всей протяженности проема одним слоем. Отверстия и щели в верхней части оконной кровельной рамы можно загерметизировать герметиком из акрила. Работы по отделке и герметизации лучше проводить летом.

Каркас треугольного окна

каркас треугольного окна
Размещая бруски-перемычки, нежелательно проводить крепление оконных деталей, врубая их в стропилины главной стропильной системы крыши, дабы не ослабить несущей возможности всех деталей. Все каркасные компоненты закрепляются с помощью стального оцинкованного крепежа.

Проверив прочность и надежность каркаса в горизонтальной и в вертикальных плоскостях, можно приступить к размещению конькового бруска и маленьких стропилин для слухового окна.

Чтоб значительно упростить трудоемкость работ, стропила вырезаются по предварительно изготовленной шаблонной заготовке. Стенки по бокам зашивают влагоустойчивым стройматериалом.

Оконная кровля укладывается в одно время с монтированием кровельного покрытия на всю крышу.

Основной фронт работ

Если вы желаете произвести установку самостоятельно, то наша инструкция по монтажу мансардных окон поможет вам. Рассмотрим все поэтапно.

Теоретический аспект — выбираем расположение

На первом этапе запомните несколько простых рекомендаций:

  • Идеальный вариант, если установка не затронет стропила и они останутся без изменений. При планировании нужно стремиться к этому.
  • Размер проема должен быть не меньше 10% от площади помещения — только в таком случае будет обеспечиваться благоприятное освещение в любое время года.
  • Ширина проема должна быть меньше на 5-7 см, чем шаг между стропилами. Если они у вас расположены слишком часто, можно сделать, например, два маленьких окна рядом друг с другом.
  • Высоту расположения лучше выбирать от угла ската. Чем круче крыша, тем ниже должен располагаться проем. Рекомендуемая высота90-120 см от пола.

Правила организации проема

Установка мансардных окон начинается с подготовки проема. В данном случае есть несколько правил, которые необходимо соблюсти:

  • Между проемом и рамой впоследствии мы постелем утеплитель. Поэтому по всему периметру оставляем припуск в несколько сантиметров (зависит от выбранного теплоизоляционного материала).
  • Между кровлей и нижней линией рам оставляем технологический зазор (в пределах 10 см).
  • Между кровлей и верхним брусом оставляем зазор 4-8 см. Это нужно для того чтобы предотвратить перекос конструкции в результате усадки древесины.
  • Рамы монтируются обязательно к стропилам, а не к обрешетке! Также организовываются горизонтальные рейки из бруса, который набивается на стропила.

Руководствуясь этими правилами, вы должны вырезать проем (лучше воспользоваться бензопилой). Эта процедура довольно проста. Однако если у вас уже установлен кровельный материал и сделана внутренняя отделка, то это будет гораздо сложнее. Вы должны знать внутреннее расположение стропил. Идеально, если у вас под рукой имеется схема.

Проем под мансардное окно

Помните, что кровельный материал и стропила пилятся разными инструментами. Деревянные элементы пилим простой пилой, а шифер или профлист болгаркой со специальной насадкой. Если у вас нет соответствующих инструментов, либо вам неведомо расположение стропил, лучше пригласить специалиста, который организует вам проем. В противном случае вы рискуете нанести серьезный ущерб крыше.

Если потолок мансарды отделан панелями или подобным материалом, то их можно предварительно демонтировать. Это позволит узнать расположение стропил, а также облегчит нам жизнь. Обратно панели монтируем только по завершению работ — в таком случае вы их не повредите.

Специфика организации коробки

Мансардное окно своими руками сделать не так сложно, как может показаться на первый взгляд. Главное — постоянно проверять точность и правильность установки. Уровень (в идеале лазерный), рулетка и отвес должны стать вашими лучшими друзьями на всех этапах работы.

Итак, вы вырезали проем соответствующего размера, следуя представленным выше рекомендациям. Далее вам потребуется создать коробку — элемент, за счет которого будет держаться наша конструкция.

Структура мансардного окна

  • Устанавливаем снизу временную опору — в её качестве может послужить любой брусок. Низ окна должен быть выставлен строго горизонтально, поэтому воспользуйтесь строительным уровнем. Даже перекос в 1 мм подставит под угрозу успех всей операции.
  • Закрепляем нижний часть коробки на шурупы. Затем фиксируем верхний угол.

Важно! Не заворачивайте шурупы до упора, чтобы можно было в случае необходимости произвести регулировку.

  • Итак, мы временно зафиксировали коробку и теперь нужно произвести её регулировку. По всему периметру оцените расстояние до кровли, а также горизонтальность (вертикальность) при помощи уровня или отвеса. Зазор должен быть одинаковым со всех сторон. Для регулировки используем специальные пластиковые клинья
  • Еще раз проверив правильность фиксации, устанавливаем теплоизоляцию — закладываем её в зазор между коробкой и кровлей, не оставляя даже малейших щелей! Помните, что на конструкцию будет оказываться колоссальная нагрузка, поэтому не допустимы даже минимальные погрешности и зазоры.
  • Изоляционный материал должен на несколько сантиметров перекрывать окно — это обеспечит дополнительную защиту от ветра и влаги. Поэтому подрезаем его с запасом.

Как правильно вставить оклад

Оклад — это конструкция, которая соединяет окно с рамой. Она же создает максимальную герметичность и прочность. Устанавливается она в такой последовательности:

  • Сначала устанавливаем нижнюю часть оклада. После чего фиксируется верхняя накладка. Эти элементы закрепляются на шурупы.
  • Затем монтируются боковые секции на особые гвозди.
  • Далее вставляем боковые части до упора вниз. К обрешетке секции монтируются при помощи кляммеров.
  • Верхние и боковые накладки крепятся шурупами.
  • Теперь кровельный материал подводим к фальцу на окладе.
  • Верхнюю секцию оклада прикрепляем к обрешетке кляммерами. К коробке прижимаем её на шурупы.
  • Если наблюдаются излишки кровли, подрезаем её, оставив 5-10 мм.

Монтаж мансардного окна

Простейший этап — вставка рамы

Наиболее трудоемкие операции закончились. Теперь вам требуется вставить готовую конструкцию. Если вы работаете в одиночку, то перед этим вытащите раму, чтобы она не хлопала, ибо это может стать причиной дефектов. При наличии напарника этого можно не делать, так как он будет одной рукой придерживать створку.

  • Прикладываем комплект к окладу. Он должен идеально с ним совпадать. В противном случае нужно обратиться к производителю, так как это брак.
  • Первым делом закрепляем нижнюю часть. Нижние кронштейны необходимо закрутить до упора, а верхние оставить в слегка свободном состоянии. В результате мы создадим незначительный люфт, нужный для регулировки.
  • На данном этапе проводится финишная регулировка. Вы должны идеально зафиксировать окно — расстояние от рамы до проема должно быть идентичным со всех сторон.
  • Убедившись в правильном расположении, «намертво» закручиваем все крепежные элементы.

В конце отделываем внешние откосы на мансардные окна. В частности, нужно по периметру рамы установить гидроизоляционный фартук (он предотвратит протечки). Крепим его на строительный степлер. Если не получается, можно воспользоваться маленькими гвоздями или специальными саморезами.

Каркас слухового окна на крыше дома

Каркас слухового окна на крыше устанавливается в одно время с монтированием стропилин кровли дома. Если у крова две скатных плоскости — для оконного каркаса обустраивается своя стропильная система и обрешетка. Поэтому установка каркаса таких окон подразумевает под собой возведение отдельной своей мини-крыши. При обустройстве стропильной кровельной системы в участках планируемой установки слуховых окон, необходимо предусмотреть размещение будущих проемов, ограждающих ноги стропилин с усиленными прочностными характеристиками. Ведь стропилины и другие детали стропильной конструкции примут еще и массу элементов слухового окна на себя.

Затем на стропилины размещают поперечные бруски: верхний – соответствующий размерам самого окна, а на уровне с внешней стенкой домостроения — нижний. На нижнем брусе размещаются стойки в положении вертикально, связывающие вверху поперечные брусья. Получается оконная рама, скрепляемая продольными брусками с верхним брусом, размещенным на укрепленных стропилинах. Так получается готовый каркас, но без оконных стропилин. Мансардную систему стропилин обустраивают по образцу для основной кровельной конструкции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.


Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.


Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.


Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.


Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.


Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.


Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.


Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

Установка мансардного окна в мягкую кровлю

В частном доме мансарда – это еще одна комната. Чтобы превратить чердачное помещение в полноценное жилое, необходимо установить окна. Лучше это сделать сразу на этапе строительства крыши.

Установка мансардного окна в готовую мягкую кровлю сложнее: для монтажа придется вырезать большой участок покрытия, подкладочной фанеры, кровельного пирога и даже стропил, если они установлены с небольшим шагом.

Технология монтажа мансардного окна в мягкую кровлю зависит в первую очередь от конструкции самих окон. Требования к установке у производителей различны. Например, модели Velux можно крепить только к стропильным ногам, а FAKRO и ROTO часто крепят к обрешетке.

Рассмотрим общие правила монтажа.

Источники
  • https://oknanagoda.com/okna/mansardnie/mansardnye-okna-i-ih-ustanovka-v-gotovuyu-krovlyu.html
  • https://balashiha.mdsk-dom.ru/uslugi/montazh-mansardnyx-okon/
  • https://KrovGid.com/montazh/montazh-mansardnogo-okna.html
  • https://1pooknam.ru/ustanovka/montazh-okon-na-kryshe.html
  • https://kryshagid.ru/mansarda/ustanovka-mansardnogo-okna-v-gotovuyu-krovlyu-svoimi-rukami.html
  • https://DomZastroika.ru/okna/mansardnye/ustanovka-v-krovlyu.html
  • https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/montazh-mansardnyih-okon.html
  • http://www.krovlyakrysh.ru/dobornye-elementy/prochie-elementy/okna-v-kryshe-doma/
  • https://remontami.ru/kak-samostoyatelno-ustanovit-mansardnoe-okno/
  • https://klub-masterov.ru/okna/montazh-mansardnogo-okna-v-mjagkuju-krovlju.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
