Почему важно правильно спроектировать количество и расположение розеток на кухне

Содержание

Перед тем как делать электропроводку, сформируйте модель вашего гарнитура, а затем, ориентируясь на него, создайте схему расположения розеток. Перед составлением макета обязательна консультация стилиста либо продавца магазина, где вы собираетесь приобрести кухню. Это делается по той причине, что эксперты знают о всех нюансах, которые могут возникнуть при монтаже кухонного гарнитура. Их не могут предусмотреть электрики и обычные покупатели.

розетки на современной кухне дизайн фото

Электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Еще лучше, если при составлении схемы размещения розеток вы проконсультируетесь с электриком, который внесет корректировки в схему, если имеются погрешности, учитывая условия технической защищенности и другие общепризнанные нормы. В случае если такая возможность отсутствует, можете сами составить схему, придерживаясь существующих правил проектирования электроприборов в помещениях.

розетки на современной кухне фото дизайн

Перед работами вам придется составить небольшой проект или схему.

Основные принципы размещения кухонных розеток

Не стоит игнорировать следующие правила.

  • В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
  • Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
  • Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
  • Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
  • Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.

розетки на современной кухне фото оформление

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.

розетки на современной кухне идеи дизайн

Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Какие розетки подойдут лучше для кухни

Помимо высоты потолка и планировки этому помещению свойственны следующие характеристики.

  1. Во время приготовления пищи отмечается повышенная влажность.
  2. Наблюдаются температурные перепады.
  3. Регулярное потребление электричества, если для приготовления блюд используются необходимые бытовые приборы.

розетки на современной кухне идеи

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы.

Розетки, размещенные на кухне, должны быть защищены от влажности. Выбирайте модели с лучшим защитным показателем, относящиеся к классу IP44.

розетки на современной кухне виды

Придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Особенно немаловажно разместить подобные розетки там, где возможно попадание жидкости: это рабочая зона, раковина, плита. Те участки помещения, где такого риска нет, например, обеденная зона, можно оснастить обычными розетками.

розетки на современной кухне идеи фото

Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Если позволяют финансы, для монтажа можно выбрать более современные приборы: выдвигаемые, встроенные, имеющие защиту от ребенка, с USB-каналом для подключения мобильных устройств.

Что говорят нормативы

Любые электромонтажные работы — особенно, выполняемые своими руками — должны производиться с учетом действующих государственных стандартов и других регламентирующих документов. В них четко прописываются нормы относительно возможных мест размещения розеток. В ГОСТах 7397.0-89, 8594-80, 7396.1-89 и СНиПах 3.05.06-85 следует обратить внимание на следующие требования безопасности:

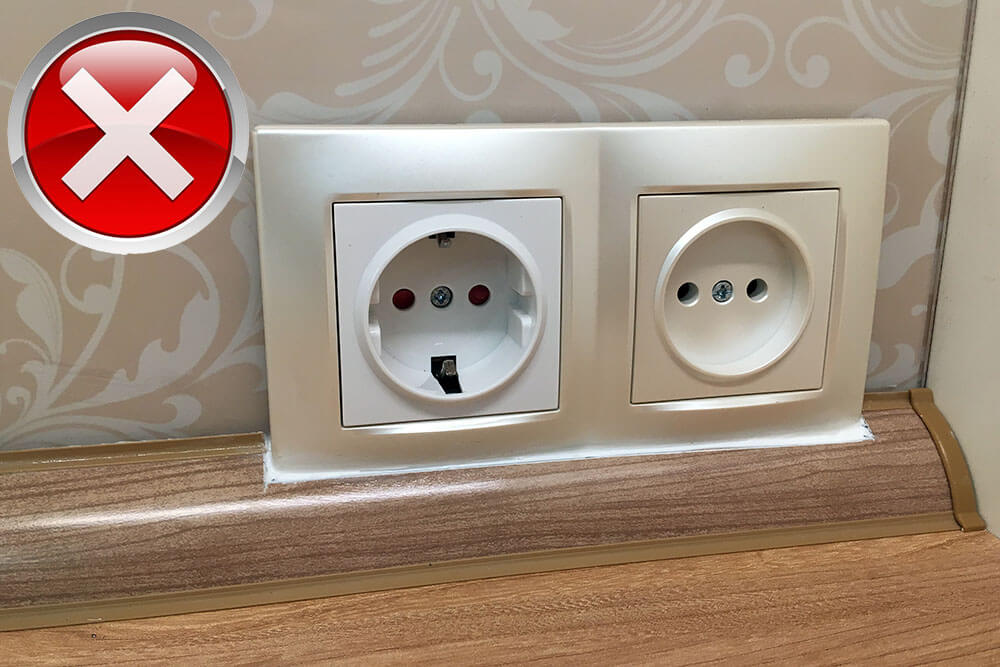

  • высота размещения розеток от уровня плинтуса должна быть не более 2 метров;
  • «точки» располагаются в местах, где исключается вероятность попадания на электрическую фурнитуру капель, брызг, пара и т.д.;

  • подключаемая бытовая техника должна находиться не более чем в 1 метре от предполагаемой розетки.

Безусловно, в стандартах и правилах гораздо больше информации, которую желательно изучить перед началом электрических монтажных работ.



Варианты розеток

Прежде чем запланировать установку выключателя с розеткой в ванную, туалет или кухню, необходимо определиться с видом соответствующей фурнитуры. Каждый вариант имеет свои особенности, достоинства и недостатки. Среди прочих, стоит отметить:

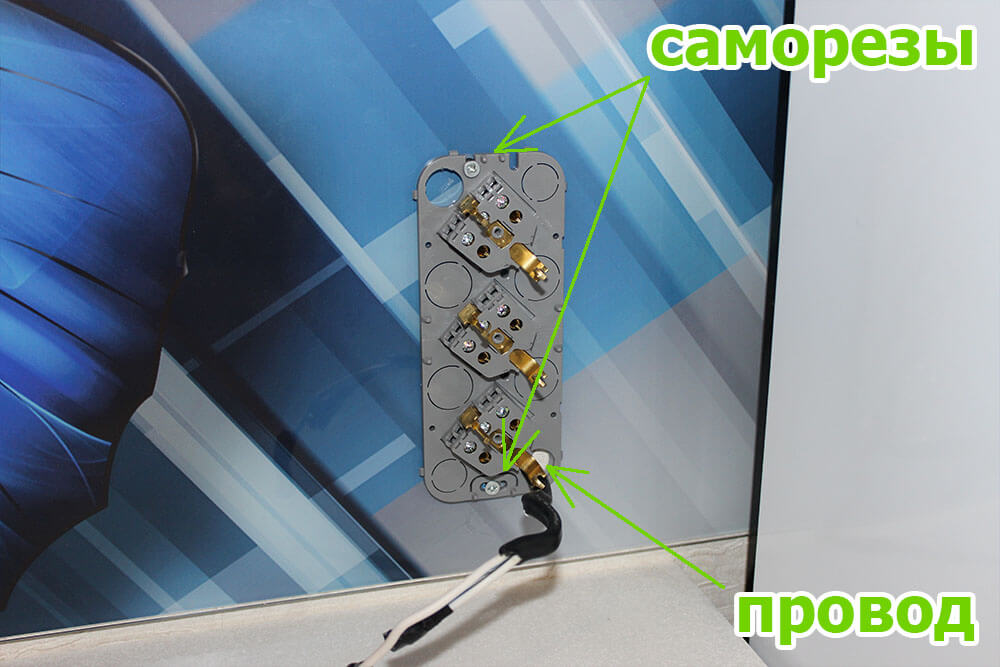

  • розетки накладного типа, активно используемые в домашнем ремонте, отличающиеся простым монтажом и непритязательным дизайном;

  • выдвижные «точки», являющиеся неплохой альтернативой предыдущему варианту. Они устанавливаются скрыто и предоставляют возможность одновременного включения нескольких бытовых приборов;

  • угловые розетки, обеспечивающие максимальное удобство эксплуатации за счет размещения их на стыках стен и мебели. Они производятся в одинарном или модульном виде;

  • встраиваемую электрическую фурнитуру, выделяющуюся особой эстетикой, привлекательностью, легкостью эксплуатации, функциональностью и надежностью.

Статья в тему: Выдвижные, встраиваемые, скрытые розетки в кухонный гарнитур и столешницу

Не стоит забывать, что, кроме традиционных розеток, имеет смысл предусмотреть отдельные разъемы для мобильных устройств: зарядки планшетов, телефонов, плееров и другой электроники.

Выбор количества и места размещения

Важно не только разобраться с местами установки розеток, но и определиться с их общим числом. Произвести соответствующие расчеты довольно просто. Необходимо учесть одновременное подключение всех потенциально используемых бытовых приборов. Это позволит получить количество требуемых «точек», к которому затем нужно добавить запас в 20–30%. Стандартно, в проектировании учитывается следующий перечень приборов:

  • электрическая варочная поверхность;
  • вытяжка;
  • духовка;
  • холодильник;
  • посудомоечная машина;
  • стиральная машина;
  • микроволновая печь;
  • чайник, миксер, тостер, кофе машина и т. д.;
  • телевизор, аудио-техника, пылесос.

Указанный список не является обязательным и может быть дополнен в индивидуальном порядке. В решении вопроса с местом и количеством размещения розеток следует учитывать общие нормативы и рекомендации.

Важно! Много электрических точек не бывает. Заложенный запас, однозначно, потребует дополнительных трат на прокладку проводов, выполнение канавок под закладку «точек», приобретение фурнитуры, однако вполне будет оправдан при добавлении в эксплуатацию новых устройств. Чрезмерно экономным хозяевам в последующем придется пользоваться удлинителями.

Ключевые правила

Ответить на многие вопросы по правильной установке розеток помогут утвержденные государственные нормативы, на которые и необходимо опираться в процессе выполнения электромонтажных работ. Начинать рекомендуется с расчетов, учитывающих эксплуатацию конкретных приборов и их ориентировочную мощность.

Следует обратить внимание, что в каждом случае соответствующие показатели носят индивидуальный характер, однако, в целом, нижеприведенная информация позволит получить ориентировочное представление относительно предполагаемой нагрузки:

  • стиральная машина 1.5–2.5 кВт;
  • холодильник до 1.0 кВт;
  • бойлер от 1 до 2.5 кВт;
  • посудомоечная машина 1.5–2.5 кВт;
  • варочная поверхность до 7–8 кВт;
  • электрическая духовка до 2.5–3 кВт;
  • микроволновая печь до 1.5 кВт;
  • чайник — 1–2 кВт.

Указанные предметы создают основную нагрузку, и именно на нее необходимо опираться в расчетах. Другая мелкая бытовая техника, такая как миксер, кофеварка, тостер и т.д., в среднем потребляет от 250 до 800 кВт и существенно не повлияют на конечную картину.

Нюансы расположения

Многие до конца не понимают, как правильно спроектировать розетки так, чтобы при их использовании не «выбивался» автомат и не планировались лишние «точки». Обычно закладывается кабель сечением 2.5 квадрата, рассчитанный на нагрузку до 3.5 кВт и защищаемый автоматическим выключателем на 16 Ампер. Именно два последних значения должны играть определяющую роль в расстановке и выборе количества розеток.

Количество линий необходимо выбирать с двойным запасом. Условно кухонное пространство разделяется на зоны, в которых будут использоваться конкретные приборы. Общая их мощность должна укладываться в характеристики провода и количество розеток с учетом 50% от максимальной нагрузки. Поэтому вполне нормальным подходом считается прокладка 4 и более линий, каждая из которых отвечает за работу определенной группы бытовых приборов.

Особо требовательные потребители — например, варочная поверхность, бойлер и духовка — нуждаются в отдельном подведении провода, с учетом предполагаемой нагрузки. Соответственно, на них выводится и своя автоматическая защита в электрическом щите. Все бытовые приборы, имеющие металлический корпус, в обязательном порядке заземляются и защищаются посредством использования УЗО или дифференциального автомата.

Высота установки розеток в зоне кухонного фартука должна быть не менее 10–15 сантиметров от столешницы. Это делается с целью предотвращения попадания на фурнитуру капель, брызг или жира. Относительно розеток посудомоечной машины или холодильника необходимо отметить, что они должны размещаться сбоку от техники, на расстоянии от 20 сантиметров.

Недопустима установка «точек» над раковиной, плитой, рядом с трубами отопления, водоснабжения. В «мокрых» зонах желательно использовать фурнитуру с резиновыми крышками и уплотнителями.

Расстояния и места размещения

расстояния и места размещения розеток на кухне высота установки схема
Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

план кухни и розеток
планировка кухонной мебели и где ставить розетки
где устанавливать розетки на кухне высота
схема расположения розеток в кухне
где на кухне разместить розетки лучше всего
план схема расположения розеток на кухне

Если кухня угловая, то же самое проделываете со смежной стеной. планирование розеток на кухонном гарнитуре

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

подключение холодильника на кухне где лучше
Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки. 41

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны. подключение холодильника от розетки на высоте рабочей зоны

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики. схема расположения и размещения розеток на кухне как правильно

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой. места размещения розеток над столешницей

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы. выдвижная розетка из столешницы

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

план схема подключения розеток на кухне
Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники. как подключить вытяжку от сети

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

как подключить варочную и духовку от сети 220В
При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка. 111_var

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете. подключение духовки и варочной в соседнем шкафчике

Если такой возможности нет, то придется подключаться от нижней группы. 43

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

где нельзя ставить розетки для подключения посудомоечной машинки
Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п. одна розетка возле обеденного стола

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели: выбор кабеля и автомата УЗО для подключения варочной поверхности панели и духового шкафа

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки розетка шуко с контактом заземления
  • на каждый токоприемник ставится отдельная розетка

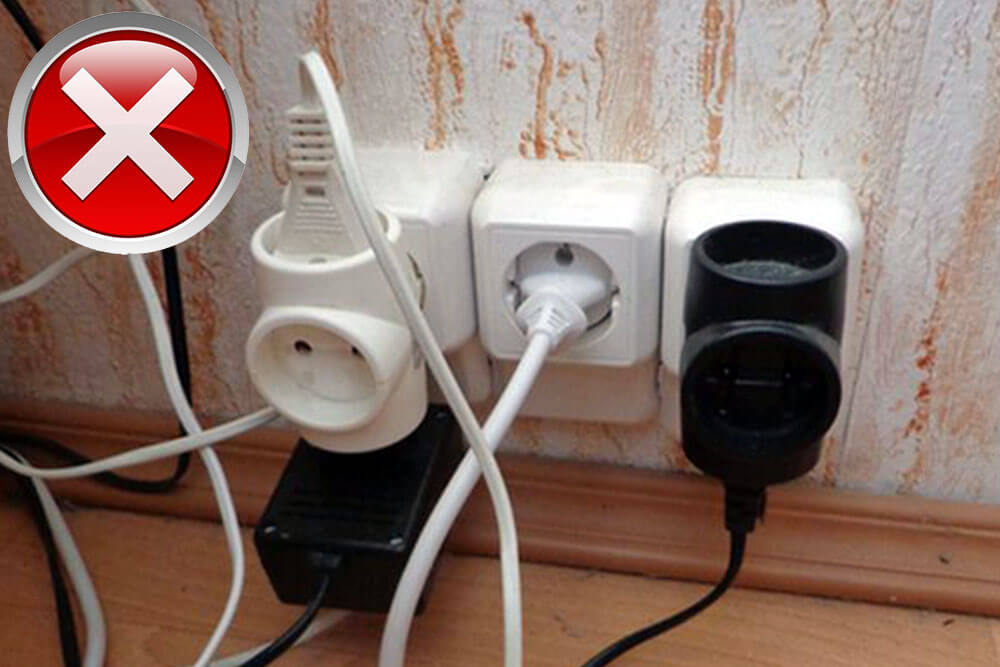

  • не пользуйтесь переносками и удлинителями на кухне подключение посудомоечной машинки через удлинитель

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток на кухне

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.Типовая схема расположения розеток на кухне

    В зависимости от типа подключаемых приборов розетки на кухне должны располагаться на определённой высоте от пола

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.Линии электропроводки

    На каждую группу розеток, рассчитанную на потребление значительной мощности, лучше делать отдельную линию

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)
8,3–11 кВт/6 мм²
(ПВС 3*6)
До 9 кВт/2,5 мм² (ПВС 3*2,5)
9–15/4 мм²
(ПВС 3*4)
отдельный, не менее 25 А
(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)
8,3–11 кВт/6 мм² (ПВС 3*6)
До 9 кВт/2,5 мм² (ПВС 3*2,5)
9–15/4 мм²
(ПВС 3*4)
отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5)
от 4 до 6 кВт/4 мм² (ПВС 3*4)
16 А
25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт
7 кВт с сушкой
евророзетка 2,5 мм² (ПВС 3*2,5)
7 кВт/4 мм² (ПВС 3*4)
отдельный, 16 А
отдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

Как правильно разместить

розетка на кухне
Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.

Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

розетка на кухне
Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

  1. Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
  2. Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
  3. Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Как правильно установить розетки для встраиваемой техники на маленькой кухне

розетка на кухне
Конкретное размещение точек питания напрямую зависит от местоположения бытовых приборов. Также влияние оказывают площадь комнаты и расположение мебели в ней. Любая кухня, даже с маленькой площадью, имеет следующую технику:

  • холодильник;
  • плита;
  • вытяжка;
  • микроволновка;
  • мелкая бытовая техника;
  • освещение.

Исходя из этого стандартного набора, вычисляется количество точек питания, их расположение и размещение.

Место расположения и удаленность

Высота электророзеток должна быть удобной для пользователя. Обязательно учитывается длина проводов электроприборов. При недлинном кабеле может потребоваться удлинитель. В маленьком помещении приборы советуется располагать компактно, чтобы можно было установить меньшее количество розеток на изделия схожей мощности. Тогда неиспользуемый прибор можно отключать и пользоваться другим.

План

розетка на кухне
Обязательным предметом кухни является холодильник. Розетка для него должна устанавливаться на нижней части стены, в 5-10 см от плинтуса. Если холодильник требует регулярных отключений, электророзетку советуется установить на уровне рабочей зоны для удобства пользования.

Над уровнем столешницы на высоте 10-15 см устанавливаются и точки питания для бытовых приборов. В маленькой кухне можно установить 2-3 электророзетки, этого вполне хватит для использования мелкой бытовой техники по очереди.

Точка питания для вытяжки монтируется на расстоянии 50-70 см от потолка. Это актуально для кухни любой площади.

Существуют выдвижные устройства, которые появились на рынке недавно. К ним можно подключать 2-4 агрегата. Такие электророзетки устанавливаются в шкафчики и столешницы – это особенно удобно в маленькой кухне, где каждый сантиметр пространства важен.

Основные ошибки, которые допускаются при планировке розеток на кухне

розетка на кухне
Условно ошибки можно подразделить на незначительные и грубые. Первые связаны с неудобством использования. Вторые могут нанести серьезный вред электропроводки и всей электробезопасности квартиры.

Незначительные ошибки связаны с тем, что розетки устанавливаются в неудобных местах. Хозяин либо не может до них дотянуться, либо доступ к ним осложнен и перегорожен. Также к этой группе можно отнести отсутствие нескольких дополнительных точек питания. Они могут понадобиться для дополнительной техники (например, для зарядки телефона или ноутбука, подключения пылесоса или настольной лампы).

Основная ошибка – несоблюдение техники безопасности. Может быть неправильно выбрано место установки розетки – в непосредственной близости от источников воды или плиты. Также могут быть неверно рассчитаны сечения кабелей для подключения или мощность приборов. Возможно нарушение изоляции проводников. Все эти причины могут привести к серьезным последствиям, поэтому важно следить за правилами безопасности.

Мощные приборы требуют отдельных линий, которые идут к щитку. При проектировании некоторые про это забывают, и в результате электропроводка не справляется с поданной нагрузкой.

розетка на кухне
Неправильный выбор розетки также может вызвать негативную ситуацию. Точки питания рядом с источниками воды должны иметь соответствующую степень защиты. Изделия, расположенные близко к полу, советуется покупать с защитными шторками. Это важно, когда в доме есть маленькие дети.

Отдельная сложность заключается в подключении холодильника. Их запрещено запитывать через удлинитель, а провод от устройства имеет длину 1 м. Это нужно учитывать при проектировании точки питания.

Выбирая электротехнические изделия для кухни, следует не забывать и о дизайнерской составляющей. Цвет приборов не должен выбиваться из общего стиля кухни.
На линии с мощными электроприборами советуется ставить отдельные автоматы. В случае поломки электропроводки автоматические выключатели сработают и отключат электричество.

Правильное размещение электророзеток на кухне – это залог не только комфортной, но и безопасной работы. На каждую группу приборов следует поставить отдельную точку питания, а для изделий с повышенной нагрузкой выделяется и отдельная линия до распределительного щитка. Перед покупкой розеток нужно составить план размещения, рассчитать суммарную нагрузку от бытовой техники и убедиться, что электропроводка способна выдержать такую мощность.

Накладная розетка на фартуке

Встречаются такие ситуации, когда на кухне установлена накладная розетка и переделывать на встроенную нет ни желания, ни времени. Для монтажа такой конструкции достаточно замерить координаты расположения провода и отверстий для крепежа.

При сборке накладной розетки провод продергивается через отверстия в фартуке, а розеточный блок фиксируется на стене саморезами. Такой способ так же позволяет изменить местоположение разъемов питания на более удобный для хозяйки.

ВАЖНО! Если у вас установлена стеновая панель и необходимо добавить разъем 220V в рабочую зону, оптимальное решение – удлинитель, который хорошо приклеивается к стеклу на двухсторонний скотч. Останется только аккуратно уложить провод в плинтусе или кабель-канале.

Типовые ошибки и как их избежать

При расположении розеток на фартуке из стекла встречаются следующие ошибки:

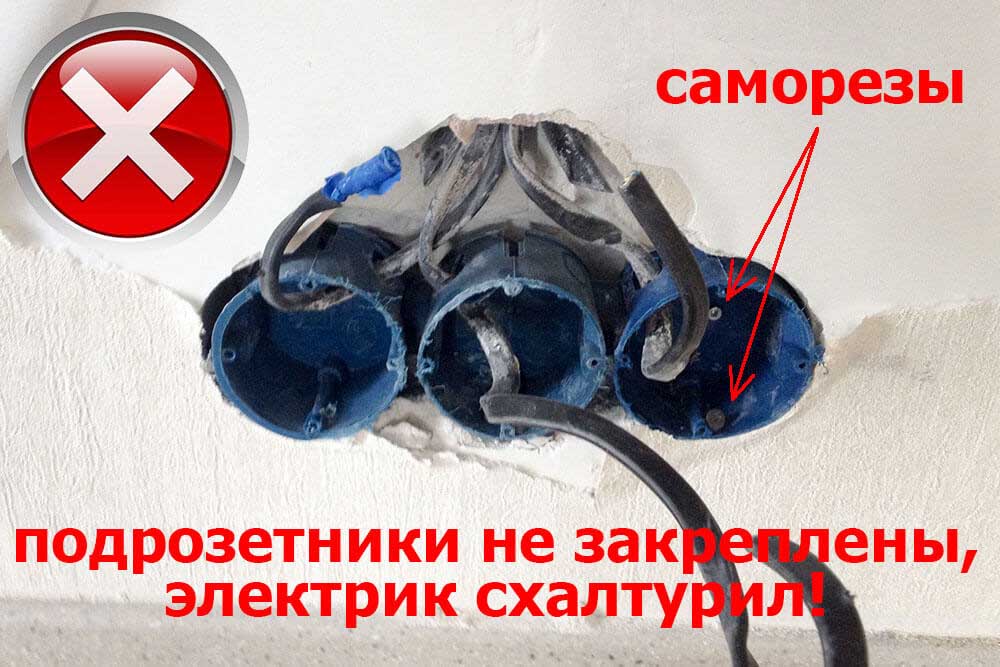

Подрозетники не закреплены в стене => надежно закрепить при помощи алебастра или клея

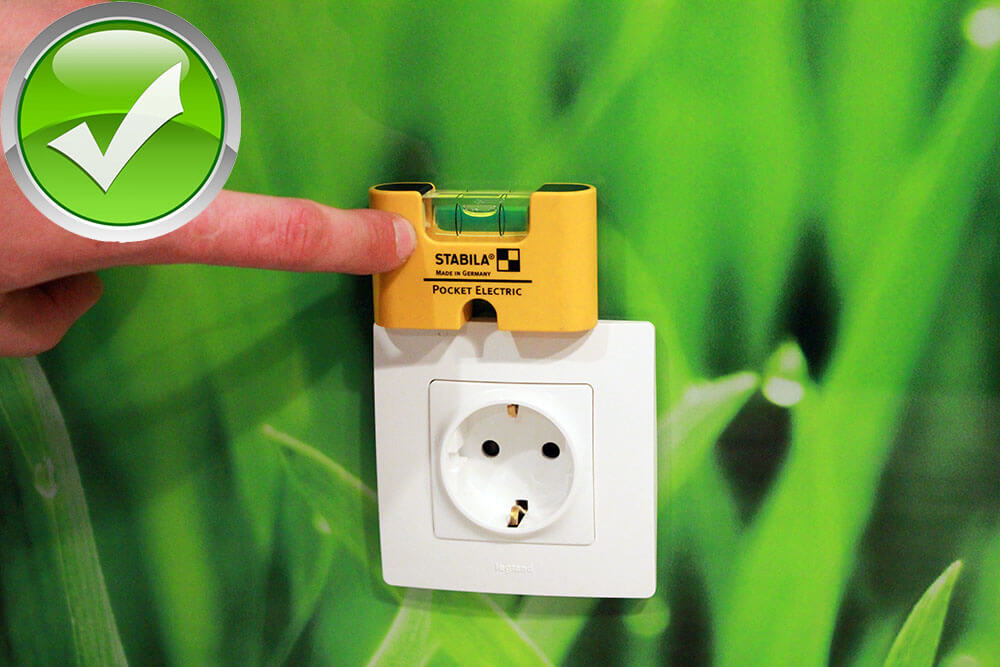

Розеточные стаканы установлены не по уровню => разобрать и установить по уровню

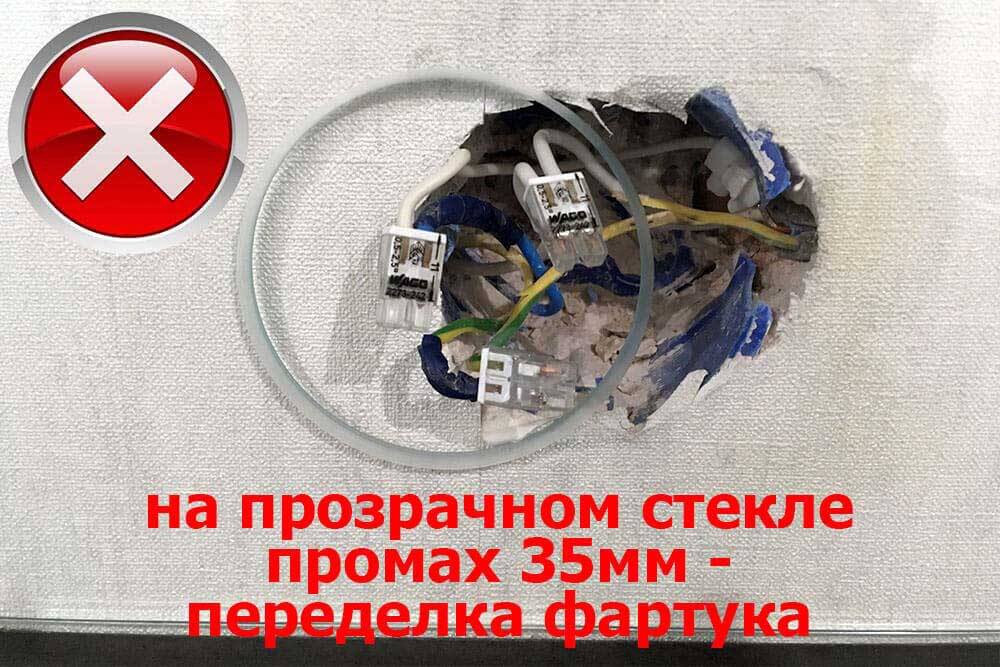

Отверстия смещены относительно подрозетников => пробурить новые отверстия в стене, если невозможно, изготовить новую панель с правильными вырезами

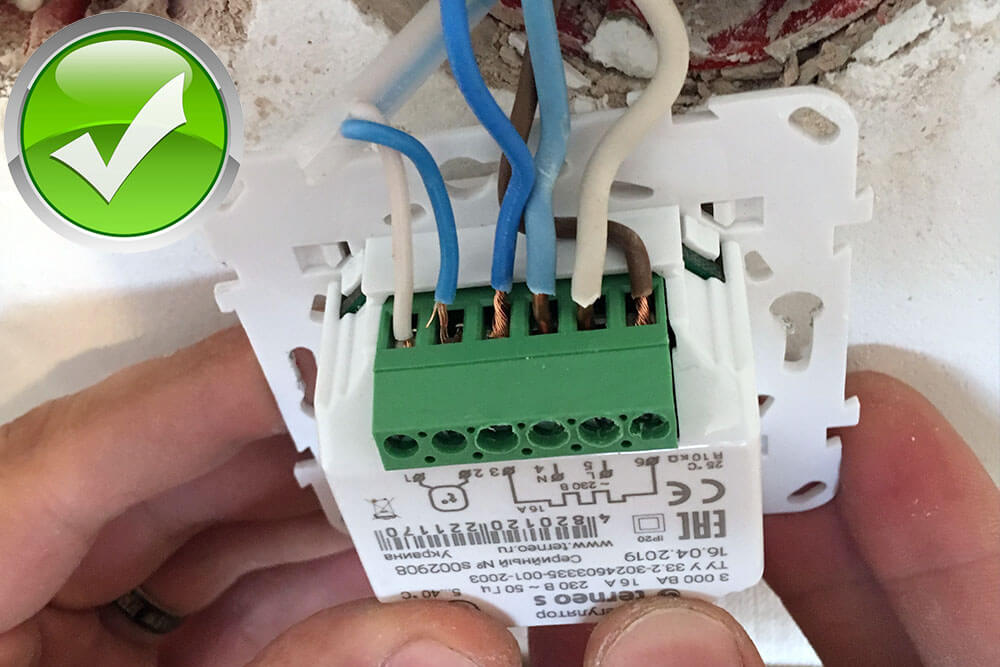

После сборки выбивает автомат или нет тока => проверить правильность подключения, чтобы избежать ошибок рекомендовано фотографировать провода в гнезде

Слишком низко расположены электроточки => переносить, если это невозможно, то использовать удлинитель

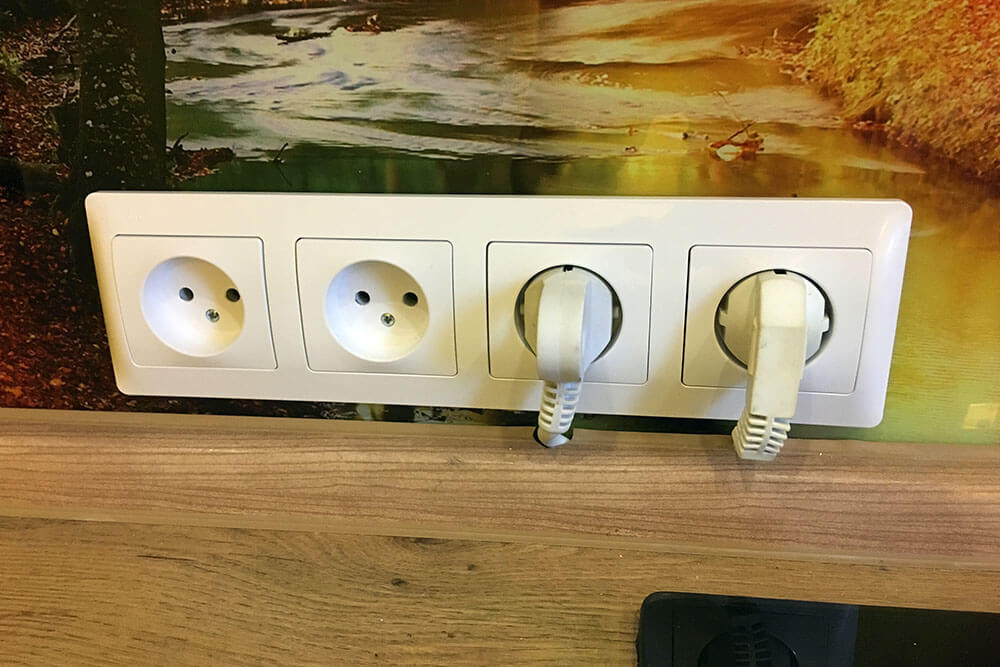

Нет разъемов питания для бытовых приборов снизу: плита, посудомойка и т.д. => протянуть удлинитель с соответствующим сечением провода

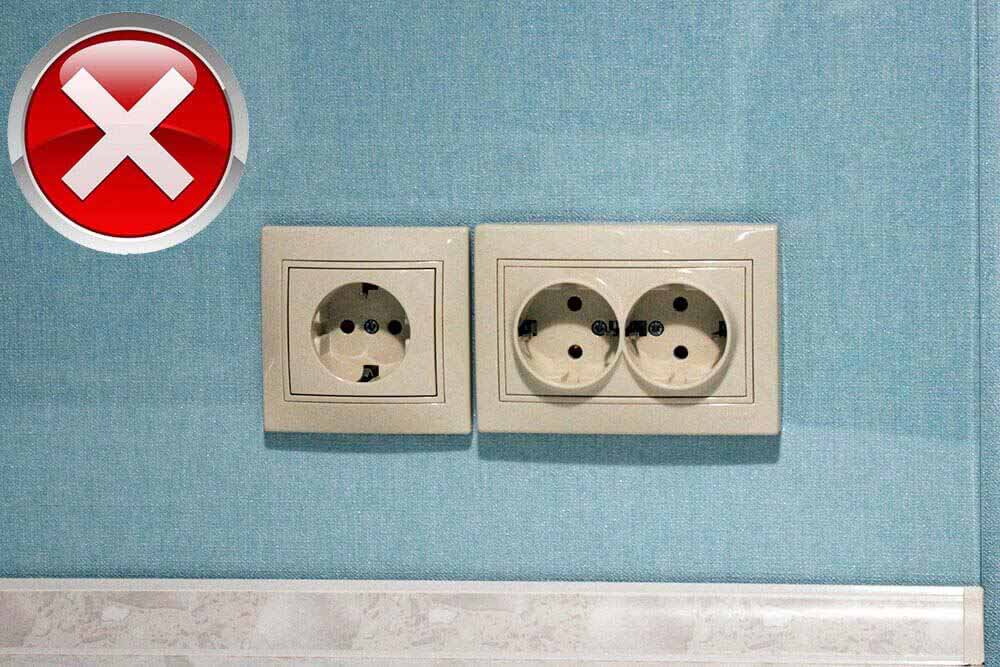

Вместо единого тройного блока используется одинарный + двойной разъем => эстетичнее выглядит единый блок на три гнезда

Малое число розеток ведёт к использованию тройников, что небезопасно => планировать количество разъемов с запасом

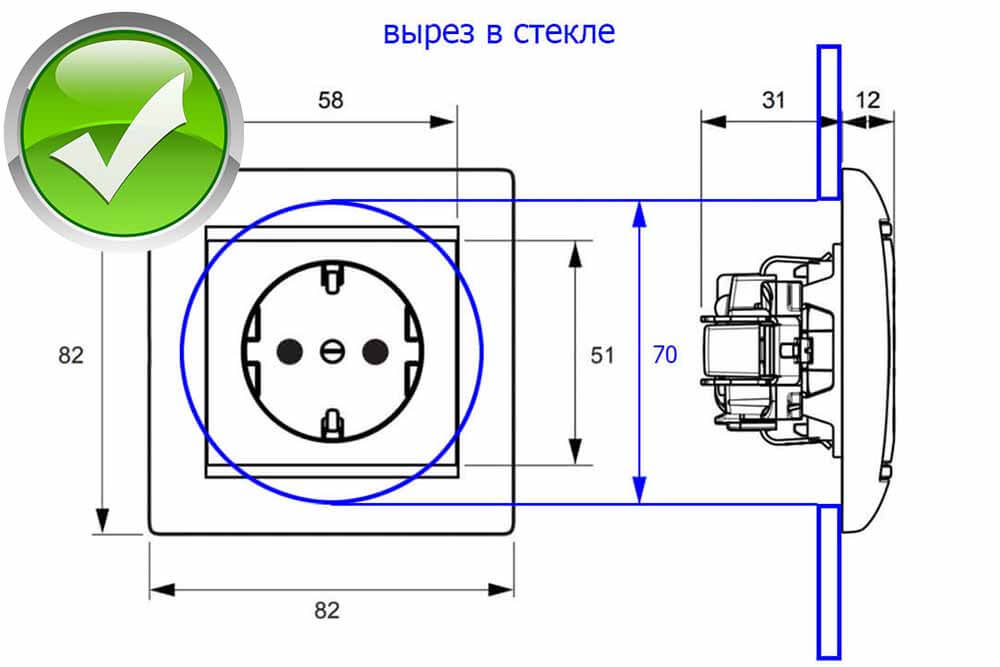

Отверстие в фартуке большего или меньшего размера => сделать вырез рекомендованного размера (см. здесь)

ВАЖНО! На стадии замеров стеклянной панели следует обсудить и согласовать все вырезы и отверстия – по месту добавить отверстие под розетку на скинали будет нельзя.

Розетки портят вид фартука?

Не все готовы жертвовать красотой ради удобства. Для некоторых заказчиков неприемлемо, чтобы розетки портили вид фартука, особенно это касается фотопечати. Вырез под электроточку закроет важный элемент рисунка, а вилки, торчащие из стены, еще больше усугубят картину.

В магазинах электрики огромный выбор скрытых розеток для кухни. Ассортимент включает в себя выдвижные розеточные блоки для столешницы и шкафов разных форм, размеров и количестве возможных потребителей. Для их монтажа сверлится отверстие в столешнице или стенке навесного шкафа, и подключается провод нужного сечения.

ВАЖНО! Прежде чем делать вырез, убедитесь, что выдвижной блок не будет мешать использованию шкафов.

Розетки рабочей зоны и над столешницей

На каждой кухне имеется фартук, расположенный над рабочей поверхностью. Следовательно, это место должно иметь несколько розеток – для чайника, кофемашины, комбайна и др. Розетки на фартуке располагают в 15-20 см над столешницей.

розетки на современной кухне интерьер

Следуя правилам, блоки, имеющие 2-3 гнезда, располагают с двух сторон над рабочей зоной.

Дополнительная информация. Если в мебели предусмотрена подсветка, розетка размещается на уровне вытяжки. К ней также подключаются приборы, которыми пользуются нерегулярно.

Рекомендации по проводке и автоматам

  1. 16-вольтовый автомат устанавливается для розеток, питающих приборы до 3500 ватт.
  2. 25-вольтный – для розеток, питающих приборы до 5500 ватт, помимо этого протяните отдельную группу.
  3. Из-за повышенной влажности перед щитком размещают устройство защитного отключения на ток 0,003А.
  4. Обязательно заземление всех розеток.
  5. Запрещено пользоваться удлинителями, так как они не только создают добавочную нагрузку, но и могут привести к короткому замыканию.

Распространенные ошибки при установке розеток

К таким ошибкам относят следующие:

  • Работа выполняется без схемы мебели и размещения розеток.
  • Блоки подключены в цепь от одного провода.
  • Для мощной техники предусмотрена лишь одна линия.
  • Размещение под мойкой или около нее.

розетки на современной кухне

Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Все это делать категорически запрещается.

Бюджетный перенос своими руками

Иногда случаются ошибки в расчетах, и возникает вопрос, как сделать розетки на кухне в другом месте. По ГОСТу это нельзя делать, удлиняя провода от ранее установленной розетки, а требуется вести отдельную проводку от распределительной коробки вдоль потолка, причем сам маршрут должен прокладываться строго по вертикали и горизонтали.

Решая, как сделать розетки на кухне самостоятельно в другом месте, мало кто соблюдает нормативы — подключение ведется непосредственно от старой точки по кратчайшему маршруту. Основным инструментом для выполнения работ является перфоратор (обычно требуется штроборез или болгарка, коронки диаметром 6 см. для высверливания отверстий под коробку).

  • С помощью карандаша проводим линию до намеченной точки. Сверлом по бетону высверливаем небольшие углубления по линии с шагом около 1 см.
  • Меняем сверло в перфораторе на лопатку и выравниваем проделанную штробу по всей длине.
  • Отчеркиваем карандашом на стене контур круга под подрозетник, высверливаем по его периметру отверстия (для облегчения работы может понадобиться сверление дополнительных дыр в пределах круга), затем перфоратором с лопаткой выбиваем необходимое углубление.
  • Демонтируем старую розетку, оставляя только коробку, освобождаем провода. Прикручиваем к ним специальный переходной клеммник.
  • Укладываем новый провод в штробу, продеваем сквозь отверстие в коробке и соединяем со старым проводом в клеммнике, затягивая винты.
  • Вставляем коробку для новой точки в выбитое отверстие под подрозетник, продеваем сквозь боковое отверстие провод.
  • Смачиваем штробу и все выемки в стене водой, фиксируем провод и коробку, затем замазываем все углубления алебастром, гипсом или шпаклевкой, предварительно защитив клеммное соединение.
  • После высыхания раствора монтируем новую розетку в коробку, прикручивая к ней провод.

Выводы

Розетки на кухонном фартуке из стекла – необходимая вещь в арсенале любой современной хозяйки. Главное, ответственно подойти к делу и учесть возможные ошибки. Очень важен этап планирования еще на стадии начала ремонта, тогда все работы пойдут как по маслу.

Вас волнует вопрос: как установить розетки на стеклянный фартук? Студия интерьерного стекла ИнтерГласс в Екатеринбурге в этом поможет. Наши мастера замерят и установят стеновые панели из закаленного стекла со всеми необходимыми вырезами.

Источники
  • https://dizainexpert.ru/kuxnya/rozetki-v-interere-sovremennoj-kuxni-gde-razmestit/
  • https://remontkit.ru/ehlektrika/kak-ustanovit-rozetki-na-kukhne.html
  • https://domikelectrica.ru/sxema-raspolozheniya-rozetok-na-kuxne/
  • https://legkovmeste.ru/stroitelstvo-i-remont/kuhnya/ustanovka-rozetok-na-kuhne.html
  • https://elektrika.expert/rozetki/rozetka-na-kuhne.html
  • https://inter-glass.com/articles/rozetki-na-kuhonnom-fartuke.html
  • https://kuhnier.ru/tehnika/raspolozhenie-rozetok-na-kuhne.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
