Теплый пол на стену: особенности и виды отопительной системы

История возникновения идеи

Содержание

Замечал ли кто-нибудь, что даже при высокой температуре в помещении, если по полу гуляет сквозняк, то все равно холодно. Или интуитивно не хочется прикасаться к ледяным стенам. Может быть, поэтому все дома с внутренней отделкой из дерева ощущаются необычайно уютными. Дело, конечно, не в материале, просто древесина на ощупь теплая, и организм это чувствует. Подметив такие моменты, конструкторы разработали систему обогрева «теплые стены для дома» и «теплый пол».

Идея, конечно, не нова, и во всех домах старой постройки, где были печи, применялась технология отопления грубой – нагреваемой стеной, проходившей через комнаты здания. Это было возможно созданием сложной дымоходной системы со множеством каналов внутри этой стены. Позже, в период 60-x, разработали проект строительства многоэтажных панельных домов из бетонных элементов с каналами внутри. По ним предполагалось пускать (и были реально действующие объекты) теплоноситель в виде горячего воздуха.

Проект не получил широкого распространения из-за сложности монтажа панелей, которые нужно было точно совмещать и хорошо герметизировать стыки между ними. Зато сам принцип стал родоначальником современных технологий организации теплых стен.

Обогрев стены как элемент отопления

Устройство современного обогрева стены несколько отличается от своего прототипа. Так, более не делают полых конструктивных элементов для прохождения горячего воздуха. А обогреть можно практически любую плоскость за счет установки каналов теплоносителя. К таким каналам относятся полипропиленовые трубы для циркуляции горячей воды и специальные нагревательные провода, работающие от электричества.

Еще одной особенностью является создание теплоизоляционной прослойки, не пропускающей тепло наружу, если обогревается внешняя стена. Сама суть проекта состоит в создании теплового барьера между внутренним помещением и улицей. Плюс к этому – большая площадь обогреваемой поверхности обеспечивает быстрый прогрев воздуха.

теплые стены для дома

Преимущества и экономия

Я уже реализовал две такие системы отопления. В первом случае без тёплого пола (в бассейне) во втором с ним, и имел возможность понаблюдать их работу. Должен сказать, что такое отопление имеет ряд ощутимых преимуществ перед традиционным.

Во первых — это довольно солидная экономия на материалах. Стоимость трубы и отражателя, почти в два раза меньше стоимости радиаторов, запорной арматуры, и фитингов, необходимых для обогрева помещения одинакового размера.

Чтобы экономия стала ещё более солидной, нужно запланировать такое отопление, с самого начала строительства, тогда не придётся в последствии вырубать в стене ниши для труб, или утолщать слой штукатурки по всей стене.

Муторное занятие.

Особенности теплых стен

Теплые стены водяные

Боковое излучение тепла наиболее комфортно для людей.

Теплые стены бывают водяные и электрические. Для водяных используются трубы из металлопластика полиэтилена со степенью сшивки от 70%. Для электрического подогрева допускается использовать одножильный или двухжильный толстый кабель (5 мм) или тонкий кабель (2,5 мм), наклеенный на сетку из стекловолокна. Последний вид теплого пола выпускается в рулонах.

Теплые стены – это прекрасная альтернатива, когда невозможно сделать подогрев пола – в гаражах, мастерских, складах, маленьких спальнях с двуспальной кроватью, просто заставленных мебелью помещениях, прочее. Можно комбинировать эти две системы отопления. Особенности теплых стен:

  • воздух не перегревается;
  • можно сэкономить от 3 до 6% энергии;
  • обогрев помещения происходит лучистым способом;
  • нет конвекции – нет пыли.

Благодаря лучистому методу нагрева температура в помещении может быть ниже на 2 градуса. На комфорте это никак не отразится, соответственно можно сэкономить на энергоносителе.

Нельзя заставлять стены мебелью, чтобы максимально эффективно использовать тепловую энергию. Боковое излучение тепла наиболее комфортно для людей, к тому же нет сильных перепадов температуры снизу и сверху помещения.

Теплые стены как отопление более эффективны, чем теплый пол в помещениях с повышенной влажностью, так как не расходуется энергия на испарение воды. Например, в ванной комнате. Обогрев  может монтироваться как на наружные стены, так и на внутренние перегородки. Во втором случае один контур может обогревать сразу два помещения. Сделать водяные теплые стены своими руками сложнее, чем электрические. Но, несмотря на это, к монтажу электрического кабеля на стены под штукатурку практически никогда не прибегают, отдавая предпочтение водяной системе низкотемпературного отопления.

Критерии выбора теплого пола для стен

На что нужно обратить внимание, выбирая теплый пол на стену для установки:

  • Обстановка в комнате. Практически все виды теплых полов чувствительны к перегреву, поэтому их не рекомендовано монтировать в помещениях с большим количеством мебели или техники, закрывающей стены.
  • Высота стен. В зависимости от высоты стен выбирают тот вид обогревательного оборудования, который имеет наименьший вес. При высоких стенах устанавливать водяные трубы не рекомендуется, так как, кроме собственного веса, тяжесть добавляется еще и от бетонной стяжки, в которую устанавливается нагревательный элемент.
  • Скорость монтажа, под которым подразумевается не только само крепление контура, но и проектировка, отделка, время на высыхание стяжки. Например, на установку стержневого пола уходит всего два часа, а вот включать его можно только после полного высыхания стяжки, которое займет до месяца. Оптимальным вариантом, в плане быстрой эксплуатации после монтажа, станет инфракрасный пленочный теплый пол.
  • Чистовое покрытие стен. Выбирая обогрев для помещения, нужно учитывать, под какое покрытие он лучше подходит.
  • Экономичность. Экономия бывает разная, в одних случаях она происходит в процессе эксплуатации изделия, а в других — при первоначальных вложениях.

Важно! Расценивая какая из конструкций экономнее, целесообразнее рассчитывать затраты, которые возникают при ее эксплуатации, нежели стоимость оборудования.


Отделка системы обогрева на стене

Необходимость утепления

теплые стены водяные своими руками

В ванной можно класть электрические нагревательные маты прямо под плитку.

Чтобы сделать наружные теплые стены водяные своими руками необходимо утепляться. Теплоизоляция укладывается снаружи. Хоть это и приведет к перерасходу энергоносителя на нагрев стен, зато точка росы будет смещена в утеплитель, и не будет оседать конденсат. О том, как утеплять стены снаружи мы уже рассказывали в одной из статей. В зависимости от метода утепления (мокрый или вентилируемый фасад) подбираются материалы:

  • пенопласт;
  • минвата;
  • пенополиуретан;
  • эковата;
  • пеноизол и прочее.

Также нужно правильно рассчитать толщину утеплителя . Для Московской области слой теплоизоляции должен быть 8-10 см. В крайнем случае, если наружное утепление невозможно, можно укладывать теплоизоляцию изнутри. Для этого удобно использовать теплые панели для стен с алюминиевыми вставками, которые после разводки контура зашиваются гипсокартоном.

Положительные и отрицательные стороны системы

Система «теплые стены» заслуженно считается одной из самых эффективных, потому что:

  • Создает отличный тепловой эффект при более низкой температуре теплоносителя, чем в традиционных конвекционных системах. Это обусловлено большой площадью тепловой панели.
  • Вызывает приятные тактильные ощущения.
  • Не сушит воздуха, так как не имеет открытых сжигающих кислород элементов.
  • Более равномерно распределяет тепло в пространстве, потому что сразу нагревает большой объем воздуха.
  • Не вызывает положительной ионизации воздуха, как любой металлический нагревательный элемент. Это предотвращает скопление пыли и болезнетворных бактерий.
  • Требует менее мощных циркуляционных насосов, что экономит электроэнергию.
  • Проста в монтаже. Не требует применения сварочных работ, металлорежущих инструментов.

Неудобство такого отопления состоит в том, что теплые стены не должны быть закрыты мебелью. Их не желательно сверлить, ведь трудно определить, где может проходить канал. Если же нарушение системы произошло, то это может вылиться в серьезный ремонт.

теплая стена отопление

Где используются теплые стены?

К вопросу о заказчиках монтажных работ. Достаточно часто заказывают теплые водяные стены и полы владельцы бань, ведь условия окружающей среды в парилке обязывают хорошо прогревать помещение. Например, в турецкой бане хамам поддерживается температура пола и стен в районе 40 градусов, а влажность воздуха – 100%.  В русской же бане оптимальная температура стен составляет 60 градусов, при влажности воздуха 60%.

Где применим такой вид обогрева

Система «теплые стены» разработана таким образом, что технически может быть осуществима в любом помещении. Ее несложно установить на какую угодно стену, естественно, не после капитального ремонта и отделки. Вопрос в том, будет ли эффективен этот вид отопления в конкретной комнате? Здесь есть ряд предпочтений:

  • Идеальны пространства, где присутствует минимум оборудования и мебели, загораживающей стеновую плоскость: аудитории, офисные помещения, спальни и коридорные проходы.
  • Места с повышенной влажностью: сауны, прачечные, бани, душевые. Такое отопление способствует хорошей просушке.
  • Площади, которые сложно оборудовать другими системами обогрева: гаражи, складские помещения, ангары, санузлы, бассейны, мастерские.
  • Как дополнительный вид отопления к уже имеющемуся, но мощности которого не хватает для полноценного обогрева.
  • В тамбурах для создания теплового барьера.

система теплая стена

Подготовка и утепление стен

Рассмотрим пример монтажа водяных теплых стен и пола на примере бани с вышеуказанными параметрами окружающей среды. Для начала необходимо определиться с месторасположением парилки. Сами стены не обязательно должны быть высокими. Естественно, обязательным условием для них является идеально ровная и заштукатуренная поверхность. Так, использование газосиликатного блока позволит добиться желаемого результата.

Затем производится установка теплоизоляционной панели из экструдированного пенополистирола, однако ее крепление не должно быть изготовлено из пластмассового материала, так как предполагаемая высокая температура в парилке может расплавить крепеж. Оптимальным вариантом будет «посадить» плиту на специальную пену. Причем наносить пену на плиту необходимо два раза для лучшего крепления и прижимать экструдированный пенополистирол к стене также дважды. Предварительно стену обеспыливают праймером и обрабатывают ее гидроизоляционным слоем. Что касается утепления пола, отличием от утепления стены является то, что сверху на теплоизоляционную панель из экструдированного пенополистирола кладется полиэтиленовая пленка.

Далее монтируется армирующая сетка. Есть два варианта монтировки:

  1. Просто прижать к экструдированному пенополистиролу. Тогда не будет зазора между сеткой и полистиролом.
  2. Прикрепить химическим дюбелем с двумя шайбами, чтобы добиться наличия расстояния между сеткой и полистиролом около одного сантиметра. Это позволит трубе располагаться дальше от стены, за счет этого лучше прогревать помещение. Химический дюбель необходимо применять, если в основе кладки стен лежит газоблок (или пеноблок). В случае, если используется кирпич или другой материал, можно обойтись в качестве крепления обычными анкерами. По технике выполнения работ удобнее сначала накроить сетку, затем уже ее крепить.

Какие виды теплоносителя используют

Стандартно применимы два вида теплоносителя:

  • Жидкий. Обыкновенная вода, которая, так же как и в любом водяном отоплении, циркулирует в трубах, находясь под определенным давлением.
  • Электрический кабель. Работает по принципу теплого пола.

Теплые стены водяные постепенно нагревают поверхность и, что важно, экологически безопасны. Но не всегда возможно установить такую систему в многоэтажных домах, а точнее, получить на это разрешение. Ведь нарушение герметичности каналов и утечка жидкости могут привести к разрушению не только внутреннего покрытия комнаты, но и конструкции здания.

Теплые стены электрические более дороги в закладке и на 20% менее экономичны, чем водяные. Частично затраты на эксплуатацию снижают, применяя терморегуляторы, но при больших метражах провода это особо не ощущается. Отопление на базе электричества не разрушает конструкцию коробки, но оно не такое уж безобидное для человека. Каждый провод создает электромагнитное излучение, которое может отрицательно влиять на здоровье.

Водяное отопление в стене

Монтаж отопления в стену состоит из подключения и закрепления взаимосвязанных трубами коллекторов. Для реализации такого проекта могут использоваться многослойные трубы, изготовленные из пластика или меди. Медные трубы отопления в стене не слишком часто используются из-за их относительно высокой цены.

Труба устанавливается во внутренний слой стены на постоянной основе, она укладывается вертикально, горизонтально или волнисто. Температура воды в трубах должна быть менее 50 градусов по Цельсию, так как более сильное тепловое излучение может негативно повлиять на самочувствие людей, находящихся в комнате. Оптимальный диапазон температур воды составляет 30-45 градусов по Цельсию. Тепловая энергия, которая способна пройти стену с водным нагревом составляет около 200-280 Вт/м².

Водяная теплая стена имеет преимущество перед электрической, так как она дешевле в эксплуатации, кроме того, система нагрева может быть преобразована в систему охлаждения. Когда летом в трубах будет холодная вода – поверхность будет отдавать в комнату приятную прохладу, которая будет понижать температуру воздуха.

После укладки труб поверхность покрывают штукатуркой или листами гипсокартона, а затем отделывают в соответствии с вашими предпочтениями. Следует учитывать, что водопроводные трубы имеют относительно большое поперечное сечение, что повлияет на толщину разделительной перегородки и в некоторой степени снизит площадь помещения. Интересным предложением являются сборные панели из гипсокартона предназначенные для монтажа в них труб. Это решение выполняется в виде двух плит, между которыми уже встроена система отопления.

Преимущества и недостатки системы «теплые стены» в сравнении с системой «теплый пол»:

  • распределение температуры в случае теплых стен более ровное по высоте, в случае напольного обогрева температура снижается с увеличением высоты над уровнем пола;
  • большая часть тепла передается излучением – 90%, и 10% конвекцией. В случае подогреваемого пола, эти пропорции составляют: 70% – излучением, конвекцией – 30%;
  • отсутствует проблема теплового сопротивления напольного покрытия, например, явление рассыхания деревянного пола;
  • температура поверхности стены может составлять до 35 °C, поэтому вы можете получить более высокую тепловую эффективность на 1 м²; для температуры в помещении 20 ° C тепловой коэффициент полезного действия составляет 140-160 Вт/м², а в случае использования пола с подогревом это значение составляет обычно 80 Вт/м² (увеличиваясь только в пристенных зонах до 120 Вт/м²);
  • в настенном отоплении также можно использовать более высокую температуру подачи воды, чем в системе теплого пола, даже до 55 °C, в то время как температура воды в напольном обогреве редко достигает 45 °С;
  • в системе теплых стен толщина штукатурного покрытия меньше (около 1,5 см), чем слой бетона при подогреве пола (около 4,5 см). В результате, нагрев стены имеет меньшую тепловую инерцию, что позволяет легче контролировать температуру в помещении;
  • настенный обогрев может быть с успехом использован летом для охлаждения помещений.

Недостатки системы водяного обогрева стен:

  • Часто в отапливаемом помещении мы имеем слишком малую поверхность стены, как единственного источника тепла, принимая во внимание то, что наиболее целесообразно нагревать наружную стену как «холодную преграду». Ее поверхность обычно невелика из-за наличия окон и балконных дверей. Поэтому иногда приходится ставить трубы отопления во внутренних перегородках (но их могут закрывать высокие шкафы), либо мы вынуждены дополнить систему напольным подогревом или другим обогревателем, например, камином.
  • При монтаже элементов декора интерьера и электроники (например, картин и телевизора) на стене, убедитесь, что монтажные крепления не повредят трубы.
  • Внешние стены должны удовлетворять условию, что коэффициент теплопередачи U ≤ 0,4 Вт/м². Это условие выполняется в стандартных стенах в новостройках, но в случае старых зданий необходимо изолировать стену.

Системы «мокрого» и «сухого» монтажа

Наиболее часто используемые технические решения по монтажу настенного обогрева можно разделить на два способа:

  1. «мокрым» способом (с покрытием труб отопления слоем штукатурки);
  2. «сухим» способом (с покрытием из гипсокартона).

«Мокрый» способ

Этим способом делается монтаж труб в наружных стенах. Трубы укладывают в меандр, предпочтительно по горизонтали, с расстоянием труб 15, 20 или 25 см. Это решение позволяет наиболее эффективно отапливать и применить минимальные радиусы изгиба труб.

Теплая стена – отопление

В тех случаях, когда расстояние между трубами составляет от 5 до 10 см, они должны быть расположены в виде двойного меандра.

Теплая стена – отопление

Также возможна укладка труб в извилистой вертикальной форме или даже в форме улитки, но такие решения могут вызвать проблемы в работе в виде воздушных карманов.

Теплая стена – отопление

Наиболее часто используются для теплых стен многослойные трубы Х-РЕ / Al / PE-X и трубы из полиэтилена PE-X или PE-RT с диаметром 14 мм, длина катушки с подходом к распределителю не должна превышать 80 м.

Расстояние от трубы до смежных стен, оконных и дверных проемов, пола и потолка должно быть не менее 10 см. Расстояние между монтажными профилями должно быть не более 50 см.

В системе «мокрого» монтажа чаще всего используется гипсовая штукатурка с низким тепловым расширением, которая характеризуется высокой теплопроводностью и стойкостью к температуре. Штукатурка наносится слоями. Первый слой должен охватывать нагревательные элементы и иметь толщину около 20 мм. Затем в штукатурку вдавливают сетку из пластмассы или стекловолокна с ячейками не менее 7 х 7 мм. Сетка должна быть завернута на прилегающую стену. Полотно затем покрывают еще одним слоем штукатурки, имеющей толщину 10-15 мм. Общий штукатурный слой вместе с трубами составляет около 40 мм.

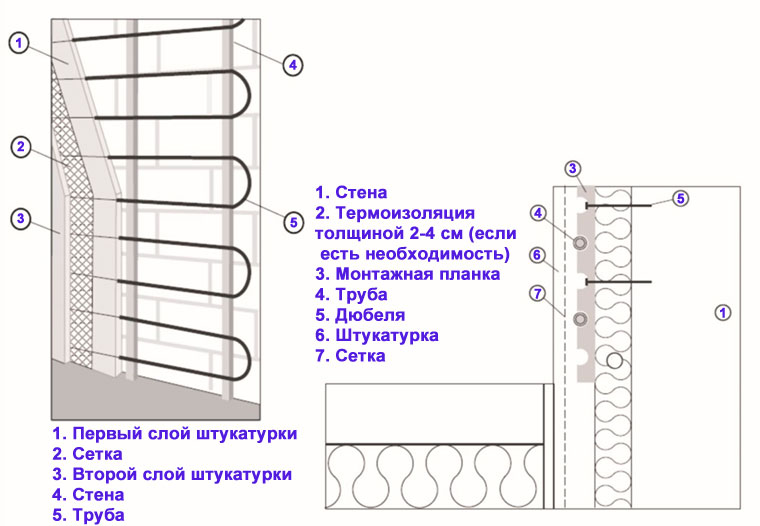

Полная система отопления стены «мокрого» монтажа показана на рисунке.

система отопления стены

«Сухой» способ

Простейший вариант монтажа системы отопления «теплые стены» состоит в сухом способе, когда трубы монтируются между профилями стены из гипсокартона. Кроме того, вы можете уложить трубы отопления на скосы крыши мансарды. Этот метод вызывает определенные трудности в реализации – например, необходимость вырезать канавки в профиле для монтажа, чтобы обеспечить прохождение вертикальных труб. Кроме того, при расчете следует принимать во внимание невысокую теплопроводность такой стены, так как между трубами и пластиной гипсокартона находится слой воздуха.

Электрическая система отопления в стенах

Хотя эта система является более дорогой в эксплуатации, чем водяная, она часто используется. Это продиктовано в первую очередь небольшим размером электрических кабелей и, следовательно, возможностью избежать чрезмерного утолщения стен. Другими преимуществами являются скорость и простота прокладки кабеля, а также легкий контроль полученной системы отопления.

Однако у такой системы есть немало недостатков. Это, прежде всего, повышение счетов за электроэнергию, которая сейчас стоит довольно дорого. Следует также отметить аварийность системы, так как электрический кабель может перегореть, когда отток тепла от стенок будет заблокирован, например, большим мебельным гарнитуром, расположенным близко к стене. Также стоит учесть возникающее в этом случае электромагнитное поле, которое может неблагоприятно повлиять на наше настроение.

Электрическое настенное отопление создается из двужильных проводов, подключаемых с одной стороны, или из одножильных проводов, подключаемых с двух сторон. Провода укладывают в петли определенной длины волны. После установки системы стены покрывают плитами гипсокартона и отделывают любым способом – под покраску, под обои или выполняют укладку керамической плитки.

Отопление «теплая стена»

Инфракрасные системы

Инфракрасные стены теплые – это самый прогрессивный способ обогрева в доме, с очень хорошей репутацией у клиентов и производителей. Легко и удобно вы сможете собрать карбоновые маты (стержневые и плёночные), не затрачивая лишних усилий. Маты со специальными стержнями можно укреплять:

инфракрасная утеплительная система

  • под штукатурку,
  • под каркасную обшивку.

Плёночные маты легко можно наклеить на теплоизоляцию, использовав специальный клей.

При работе с плёночными системами, не нужно брать в работу паро-и теплоизоляцию, у которых алюминиевое покрытие. И не наносите на инфракрасные полотна клей и штукатурку.

Действуйте при помощи сухого способа и согласно инструкции, которая была приложена к оборудованию. Процесс монтажа чрезвычайно прост и состоит из таких этапов:

  1. Подготовьте и очистите стену.
  2. Уложите теплоотражатель.
  3. Установите обрешетки, чтобы на них можно было крепить гипсокартон, ДВП и т.д.
  4. Разместите и укрепите маты при помощи дюбелей или строительного степлера.
  5. Изолируйте специальной лентой линии отрезов.
  6. Установите термодатчик и терморегулятор.
  7. Проверьте работу системы.

Используя инфракрасный обогреватель можно сделать не только теплый пол, но и стену.

Отопление «теплая стена» – плюсы и минусы

Интерес к системе настенного отопления растет из года в год, но абсолютное превосходство до сих пор имеют так называемые полы с подогревом. В то же время электрическое настенное отопление или теплые водяные стены очень похожи по принципу действия на теплый пол и не пользуются пока большой популярностью из-за того, что малоизвестны.

Материалы для организации теплых стен

Теплая стена – отопление, которое представляет собой сложную многослойную систему. В основном его располагают на внешних несущих элементах, чтобы сделать барьер и уменьшить теплопотери здания. Правильный пирог выглядит так:

  1. Внешний утеплитель стены. Обеспечивает защиту каркаса от промерзания.
  2. Стена конструкции здания.
  3. Внутренний утеплитель. Препятствует проникновению энергии теплоносителя в неполезную площадь несущей стены.
  4. Система каналов с теплоносителем и элементами крепежа.
  5. Внешний прикрывающий систему слой. Он может быть выполнен из штукатурки либо гипсокартона. Это полезная нагреваемая плоскость, тепло от которой передается помещению.

Внутреннее утепление теплых стен устанавливают только в том случае, если имеется внешний утеплитель стены. Иначе оставленная без подогрева стена промерзнет, будет сыреть, и появится грибок. Все элементы крепежа системы выполняют из материалов, не подверженных окислению, таких как нержавеющие шурупы и пластиковые зажимы. Каналы теплоносителя монтируют из полипропиленовых труб либо электрического провода в пластиковой оплетке. Слой штукатурки закрепляют на специальной сетке. Штукатурка может быть цементная, гипсовая и на базе известкового раствора.

установка теплых стен

Разводка контура теплых стен

Разводка теплых водяных стен

Горизонтальная змейка предпочтительней, нежели вертикальная.

Разводка теплых водяных стен осуществляется горизонтальной или вертикальной змейкой. Способ укладки улиткой затрудняет вывод воздушных пробок, поэтому его не используют. Теплоноситель движется снизу вверх, от пола к потолку. При вертикальной разводке возникает проблема удаления воздуха, в верхних полукольцах. При горизонтальной разводке воздух выгнать проще. В отличие от теплого пола, шаг кладки труб не ограничивается, так как допускаются перепады температуры. Можно использовать переменный шаг, чтобы добиться распределения температуры в помещении близкого к идеальным условиям:

  • от пола до высоты 120 см трубы укладываются с шагом 10-15 см;
  • на промежутке 120-180 см шаг составляет 20-25 см;
  • выше 180 см шаг может быть 30-40 см.

Контур укладывается под стяжку либо под гипсокартон (влажный и сухой методы).

Как класть теплый пол под стяжку мы уже рассказывали. Со стенами все происходит аналогично, так что не будем повторяться. При монтаже сухим методом чтобы увеличить площадь теплообмена на стену крепится лист оцинкованного профнастила. В пазы укладывается РЕХ труба, изготовленная по любому из методов сшивки (а, b, с). На профнастил накручивается гипсокартон.

На теплые стены водяные, по отзывам, обязательно нужно ставить отдельный электрический насос . В вертикальном низкотемпературном контуре скорость теплоносителя должна составлять минимум 0,25 м/с. Напор воды должен быть достаточно сильным, чтобы выдавить воздух, который может скопиться в системе. Кстати, теплый пол такой проблемы лишен, хотя насос для него зачастую тоже нужен. Теплые стены подключаются к основной системе отопления через коллекторный узел, в котором устанавливаются терморегуляторы и автоматический воздухоотводчик.

Допускается монтаж теплых стен в деревянных домах. В этом случае подходит только сухой метод отделки. Не обязательно использовать профнастил. Можно укладывать контур между обрешеткой, предварительно уложив отражающую изоляцию фольгой внутрь помещения. При этом для нормального утепления Пенофола недостаточно, это всего лишь экран для ИК лучей.

Монтаж теплых стен

Для организации стенового отопления водяного типа есть свои правила:

  1. Расположение труб лучше выполнять в горизонтальном направлении. Такую схему легче развоздушить, если вдруг образуется пробка.
  2. Трубы укладывают по принципу змейки, причем подачу горячей воды организуют снизу, а обратку с верхнего конца. Это продиктовано законом физики, ведь горячий воздух поднимается вверх, постепенно прогревая все помещение.
  3. Шаг расположения горизонтальных линий увеличивают в направлении потолка, чтобы сэкономить материалы. Не имеет смысл интенсивно греть пространство в верхних слоях – человек этого тепла просто не почувствует, а расход энергии будет ощутимым.
  4. В верхней точке каждого контура целесообразно устанавливать развоздушивающие устройства.
  5. Если труба будет закрыта штукатуркой, то последнюю наносят в два этапа с применением арматурной сетки – металлической для первого слоя и стекловолоконной для финиша. Таким способом устраняют возможность растрескивания стены от перепадов температуры при нагревании и остывании.
  6. При монтаже систем на каменное основание: кирпич, бетон, шлакоблок; внутренний утеплитель применяют только при наличии внешнего. Стена ни в коем случае не должна промерзать, иначе от такого отопления будет больше вреда, чем пользы.
  7. Все элементы крепежа осуществляют фиксацией к несущей стене, а не к утеплителю.
  8. Для обогрева тонких межкомнатных стен подкладывать теплоизоляцию под трубу не нужно, плоскость будет прогреваться с обеих сторон.
  9. Если труба закрывается гипсокартоном (сухой монтаж), то под нее обязательно необходимо устанавливать отражатели тепла, а толщину воздушного слоя делать минимальной. Иначе нагретый воздух внутри станет подниматься вверх, и получатся «теплые потолки», стены плохо будут прогреваться. Этот нюанс следует обязательно учитывать.

Когда закладывается система «теплая стена», необходимо тщательно проработать схему монтажа. Для этого прямо на месте можно расчертить расположение греющих труб и точки их подсоединения к магистрали. Важно помнить, что чем длиннее горизонтальный участок в змеевике, тем вероятнее возможность появления в нем воздуха. Поэтому целесообразней разбить длинный участок на несколько меньших, а всю систему на возможно большее количество контуров, в каждом из которых поставить циркуляционный насос. Все подводящие трубы покрывают теплоизоляцией, чтобы не терять полезную мощность.

монтаж теплых стен

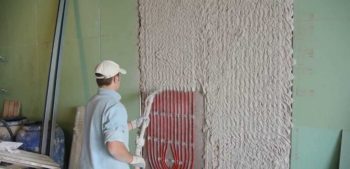

«Заливка» теплых стен

Далее, на уже установленные трубы крепится второй слой сетки мак. Второй слой сетки необходим для того, чтобы лучше распределялось тепло и хорошо держался раствор. Начинать заливку бетоном требуется с пола, дав ему хорошо застыть (по времени это занимает одну неделю, максимум до десяти дней). Затем приниматься уже за теплые стены — выставить опалубку на расстоянии три сантиметра от трубы. После на стену укладывать бетон. Ну и, разумеется, отштукатурить, а сверху положить керамическую плитку. Теплые стены и пол готовы!

Таким образом, установка теплых водяных стен представляет собой достаточно простую технологию, не требующую особых затрат сил и применения сварочных работ или металлорежущих инструментов. Монтаж теплых стен практически ничем не отличается от систем подогрева пола. Данная конструкция обеспечивает комфортные условия микроклимата в помещении, благотворно влияет на здоровье. И при желании теплые стены можно сделать своими руками.

Читайте так же:

Рубрика: Водяное отопление Андрей ЕлфимовАвтор: 2 комментария

Теплый пол на стену

Довольно удобен способ обогрева стен с помощью электрических систем «теплый пол». Их выпускают в трех вариантах: электрический кабель на основании, кабель в бухтах и пленочный материал инфракрасного излучения.

Установка теплых стен электрического типа перед водяными имеет ряд преимуществ. Система:

  • Не подвержена образованию воздушных пробок.
  • Имеет небольшую толщину. Поэтому для сокрытия в стене достаточно тонкого слоя штукатурки.
  • Кабель на сетчатом основании легко монтировать к несущей поверхности, и не нужно применять дополнительный армирующий материал для штукатурного раствора.
  • Для монтажа используют более легкий и дешевый крепеж.
  • Изоляция токоведущего нагревательного кабеля выполнена из материала, способного сжиматься и разжиматься под воздействием температуры. Это, в свою очередь, снижает механическую нагрузку при нагреве элемента и его расширении.
  • Конструктивно более проста, так как напрямую преобразует электричество в тепло, не требуя дополнительного оборудования в виде котла и насосов.

Хотя применить теплый пол на стену удобно, он дорог и не допустим к укладке вблизи сантехнических элементов. Для большей эффективности требует подкладки теплоизоляционного фольгированного материала.

теплый пол на стену

Можно ли ИК теплый пол крепить на стену или потолок

Да можно. В инструкции по эксплуатации ясно указывается, что допускается монтировать пленку на стену потолок, пол и другие ровные поверхности. Причем уникальный принцип работы, который используется, не снижает показатели независимо от расположения системы отопления.

Инфракрасные лучи воздействуют не на воздух, иначе все тепло оставалось бы под потолком или уходило наверх, а на поверхность предметов. В результате создания электромагнитного поля быстро нагревается поверхность противоположных стен, установленной мебели, людей находящихся в помещении. Избыток тепла методом конвекции уходит в окружающий воздух и подогревает его.

В результате инфракрасный теплый пол на потолке или стенах при условии грамотного монтажа обеспечивает равномерный прогрев помещения, вне зависимости от места расположения. Плёнку можно укладывать даже на открытом воздухе, утепляя беседки или справляясь с проблемой оледенения дорожек.

схема принципа работы инфракрасного обогрева при монтаже на потолок

Одним из преимуществ системы отопления является низкая себестоимость. Сэкономить можно и на том, что монтаж инфракрасного пленочного теплого пола на стену может быть выполнен своими руками.

Как крепить к стене плёночный тёплый пол

Самостоятельная укладка инфракрасного тёплого пола на потолок или стены хотя и отличается от монтажа пленки на пол, но требует всего лишь минимальных технических навыков.

Процесс монтажа осуществляется с учетом следующих рекомендаций:

  • Полосы крепятся в вертикальном, а не горизонтальном положении.
  • Провод подключается сверху пленки.
  • Основание должно быть предварительно выровненным и сухим.

Остальные работы проводятся следующим образом:

  • Устанавливается теплоотражающее покрытие. Тепло отражатель предназначен для того, чтобы направить ИК лучи в строгом направлении внутрь комнаты и не допустить утечки тепла. С этой целью можно использовать любой теплоизоляционный материал, исключая тот, что имеет фольгированный слой.
  • Рассчитывается будущая схема, по которой будет необходимо установить плёнку. Учитываются следующие показатели: от края стены делается отступ не менее 1-4 см. Ширина мата составляет 25 см. Категорически запрещается укладывать полосы внахлест.
  • Укладываются полосы. Их крепят к стене с помощью дюбелей в специальные места, где отсутствуют токопроводящие элементы. Между рядами пленки оставляется зазор не более 5 см. Так как нагреваться будет только часть стены, где простелены маты, эта мера обеспечит равномерное распределение тепла в комнате и предотвратит появление холодных зон.
  • Подключение электроснабжения. Все маты соединяются параллельно. В инструкции по эксплуатации приводится схема подключения, которой необходимо следовать неукоснительно. Все электропроводные участки закрываются битумной пленкой. Начинают монтаж с установки терморегулятора, потом раскидывают запитывающие провода на маты.
  • Проверяют работоспособность системы на обогрев стены. Каждый отдельный мат должен равномерно прогреваться. При недостатке нагрева поджимают соединения или полностью заменяют участок пленки.
  • Сверху полы обязательно закрывают декоративным материалом. Для этой цели подойдут невоспламеняющиеся отделочные материалы на основе гипса. Можно использовать гипсокартон или любую штукатурку.

обрешетка потолка
крепление подложки
заклейка швов подложки скотчем
фольгированная подложка
крепление греющих элементов
поперечное размещение греющих полос

расстояние между ИК полосами

Как уложить инфракрасную термоплёнку на потолок

Технология монтажа на потолке мало чем отличается от той, что требуется при укладке ИК полов на стенах. Единственным отличием является то, что финишный отделочный материал не доложен создавать весовой нагрузки на пленку. Поэтому для защитного декора используют любые конструкции, которые не оказывают непосредственной нагрузки на маты.

Идеальным решением являются металлопрофильные системы. Оптимальным является использование гипсокартона, а также армированного пластика, потолков типа Армстронг. Также, как показывает практика, натяжные потолки совместимы с ИК теплым полом.

Крепление пленки к потолку производят последовательно, начиная с фиксации с одного края и постепенно разматывая рулон и закрепляя его в месте отсутствия электропроводящих элементов.

Чем можно покрыть ИК плёнку сверху

Укладка на стене и потолке имеет одну общую сложность. Необходимо обеспечить пожаробезопасность системы и уменьшить возможные теплопотери. Поэтому крайне тщательно следует подходить к выбору отделочного материала.

подшивка потолка вагонкой
Лучше всего подойдут гипсовые строительные смеси и гипсокартоновые конструкции. Отопительные термопленки на полы и стены следует покрывать защитным слоем из негорючего и теплопроводного материала, с минимальным процентом потерь тепловой энергии.

В зависимости от выбора отделочного покрытия, необходимо выбрать подходящую мощность пола. На стены и потолок следует устанавливать пленку с производительностью полностью компенсирующей потери тепловой энергии.

Защита от перегрева поверхности обеспечивается установкой терморегулятора. Сверху слоя пленки рекомендуется проложить дополнительный слой теплоизоляции. Температурный контроль будет обеспечиваться автоматически с помощью установленных датчиков.

Особенностью отслеживания необходимого температурного режима является установка контроллеров не в комнате, а непосредственно рядом с элементом нагрева.

Утепление стен с помощью инфракрасной пленки зачастую ограничено необходимостью обеспечения большего количества свободного пространства, тогда как установка системы отопления на потолке может быть компенсирована защитным слоем металлоконструкции.крепление ИК элементов поверх теплоизоляции

подключение секций

Техническое обслуживание

Все системы отопления требуют контроля и технического обслуживания. Водяные теплые стены отличаются от обычного водяного отопления большим объемом содержания жидкости. Как правило, в стандартных радиаторах редко меняют воду, но они расположены только в нескольких местах помещения. Система каналов теплых стен пронизывает большие площади. Учитывая последние открытия ученых в области энергетики, излучения грязной воды может угнетать биологические организмы, ослабляя их иммунитет. Поэтому воду в системе желательно каждый сезон менять.

В процессе работы нужно периодически проверять устройства автоматического развоздушивания. Они могут подтекать. Также необходимо следить за давлением в системе и контролировать температуру обратки. Если она достаточно не прогревается, включать самые большие обороты на циркуляционном насосе, выгоняя воздушные пробки. То же самое желательно делать при продолжительных отключениях электроэнергии.

Видео “Все про виды теплых стен”

Подробное описание видов теплых стен. Анализ преимуществ и недостатков каждого вида.

Полезные советы

  1. Когда утепляете стены таким способом, можно применить такую хитрость. Оклейте стены тёплыми обоями из вспененной полиэтиленовой подложки под любой из видов наружных обоев. Так можно куда эффективнее использование настенное оборудование.
  2. Если петля обогрева вмонтирована между двумя комнатами, вы можете обогревать сразу два помещения.

Заключение

Устройство отопления «теплые стены» – довольно масштабный проект. Он требует как серьезных материальных вложений, так и технических знаний и строительных навыков. Но универсальность идеи позволяет использовать систему не только в качестве обогрева здания. Летом, прогоняя по трубам холодную воду, можно снижать температуру в помещении, создавая эффект кондиционирования. Причем такой «кондиционер» гораздо безопаснее – он не создает сквозняков. Поэтому, решая, какой обогрев применить в своем доме, имеет смысл учесть и этот фактор. А что? Получается два в одном!

Источники
  • https://FB.ru/article/285303/sistema-teplyie-stenyi-ustanovka-osobennosti-i-nedostatki
  • https://sekretymastera.ru/nowosti/tyoplyie-stenyi/
  • https://utepleniedoma.com/uteplenie/steny/teplye-steny
  • https://laminatepol.ru/18975-tepliy-pol-na-stenu.html
  • https://eurosantehnik.ru/teplye-steny-polnoe-rukovodstvo-po-montazhu.html
  • https://rem-stroitelstvo.ru/teplaya-stena-otoplenie
  • https://stenamaster.ru/teplye-steny-2070.html
  • https://AvtonomnoeTeplo.ru/teplye-poly/562-plenochnyy-teplyy-pol-na-stenu-ili-potolok.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
