Схема отопления с естественной циркуляцией частного дома

Теоретическая подковка – как работает самотек

Естественная циркуляция воды в системах отопления функционирует благодаря гравитации. Как это происходит:

  1. Берем открытый сосуд, наполняем водой и начинаем подогревать. Самый примитивный вариант – кастрюля на газовой плите.
  2. Температура нижнего слоя жидкости растет, плотность уменьшается. Вода становится легче.
  3. Под воздействием притяжения верхний более тяжелый слой опускается на дно, вытесняя менее плотную горячую воду. Начинается естественная циркуляция жидкости, называемая конвекцией.

Справка. Зависимость плотности воды от температуры – не линейная. Чем сильнее греется жидкость, тем быстрее снижается ее плотность, что хорошо заметно на графике.

Изменение плотности воды при нагреве
Пример: если нагревать 1 м³ воды от 50 до 70 градусов, он станет легче на 10.26 кг (ниже смотрим таблицу плотностей при различных температурах). Если продолжить нагрев до 90 °С, то куб жидкости потеряет уже 12.47 кг, хотя дельта температур осталась прежней – 20 °C. Вывод: чем ближе вода к точке кипения, тем активнее происходит циркуляция.

Аналогичным образом теплоноситель циркулирует самотеком по домашней сети теплоснабжения. Подогреваемая котлом вода теряет вес и выталкивается кверху остывшим теплоносителем, вернувшимся из радиаторов. Скорость течения при перепаде температур 20–25 °C составляет всего 0.1…0.25 м/с против 0.7…1 м/с в современных насосных системах.

Как меняется плотность воды при разной температуре
Малая скорость движения жидкости по магистралям и приборам отопления вызывает такие последствия:

  1. Батареи успевают отдать больше тепла, а теплоноситель – остыть на 20–30 °C. В обычной отопительной сети с насосом и мембранным расширительным баком температура падает на 10–15 градусов.
  2. Соответственно, котел должен производить больше тепловой энергии после запуска горелки. Держать генератор на температуре 40 °C бессмысленно – течение замедлится до предела, батареи станут холодными.
  3. Чтобы доставить до радиаторов потребное количество тепла, надо увеличить проходное сечение труб.
  4. Фитинги и арматура с высоким гидравлическим сопротивлением способны ухудшить либо вовсе остановить самотек. Сюда относятся обратные и трехходовые клапаны, резкие повороты на 90° и сужения труб.
  5. Шероховатость внутренних стенок трубопроводов не играет большой роли (в разумных пределах). Маленькая скорость жидкости – невысокое сопротивление от трения.
  6. Котел на твердом топливе + самотечная система отопления может спокойно работать без теплоаккумулятора и смесительного узла. Благодаря медленному течению воды конденсат в топливнике не образуется.

Как видите, в конвекционном движении теплоносителя присутствуют положительные и отрицательные моменты. Первые следует использовать, вторые – минимизировать.

Конструктивные особенности

Чтобы самотечная система работала эффективно, нужно выполнить такие требования:

  • источником тепла выступает любой энергонезависимый теплогенератор с выходными патрубками диаметром 40—50 мм;
  • на выходе котла или печки с водяным контуром сразу монтируется разгонный стояк – вертикальная труба, по которой поднимается нагретый теплоноситель;
  • стояк заканчивается расширительным баком открытого типа, установленным на чердаке либо под потолком верхнего этажа (зависит от типа разводки и конструкции частного дома);
  • вместительность резервуара – 10% от объема теплоносителя;
  • под самотек желательно подобрать отопительные приборы с большими размерами внутренних каналов – чугунные, алюминиевые, биметаллические;
  • для лучшей теплоотдачи радиаторы отопления подключаются по разносторонней схеме – нижней или диагональной;
  • на радиаторных подводках ставятся специальные полнопроходные клапаны с термоголовками (подача) и балансировочные вентили (обратка);
  • батареи лучше оснастить ручными воздухоотводчиками – кранами Маевского;
  • подпитка тепловой сети организовывается в самой нижней точке – возле котла;
  • все горизонтальные участки труб прокладываются с уклонами, минимальный – 2 мм на метр погонный, средний – 5 мм/1 м.

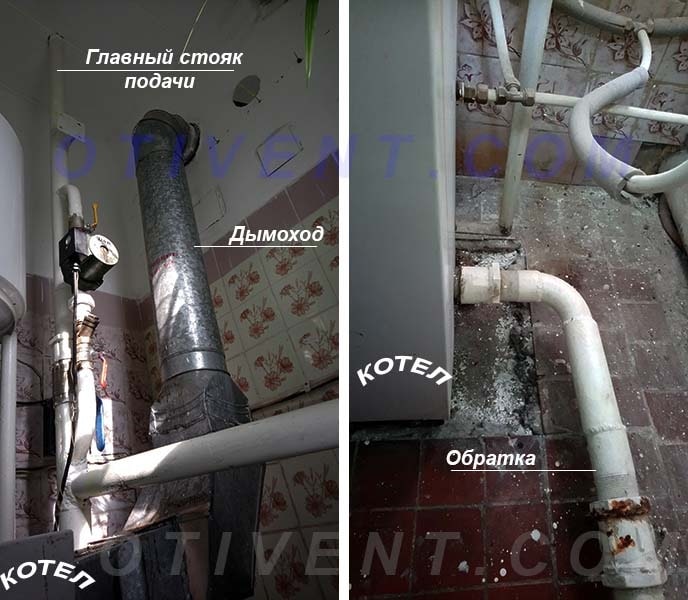

Подключение котла к самотечному отоплению
Слева на фото – стояк подачи теплоносителя от напольного котла с насосом на байпасе, справа – подключение обратной линии

Примечание. Уклоны выполняют 2 функции – помогают теплоносителю течь в нужном направлении, а воздуху – подниматься по трубопроводам и уходить через открытую расширительную емкость. Оговорка касательно применяемых радиаторов: если система построена правильно, стальные панели тоже прекрасно греют.

Гравитационные системы отопления делаются открытыми, эксплуатируются при атмосферном давлении. Но будет ли самотек работать в схеме закрытого типа с мембранным баком? Отвечаем: да, естественная циркуляция сохранится, но скорость теплоносителя снизится, эффективность упадет.

Обосновать ответ несложно, достаточно упомянуть изменение физических свойств жидкостей, находящихся под избыточным давлением. При напоре в системе 1.5 Бар точка кипения воды сместится до 110 °C, ее плотность тоже увеличится. Циркуляция замедлится из-за малой разницы масс горячего и остывшего потока.

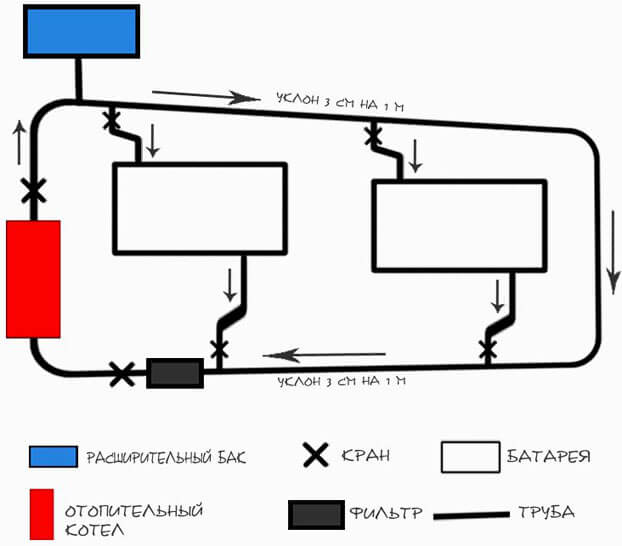

Принципиальная схема самотека

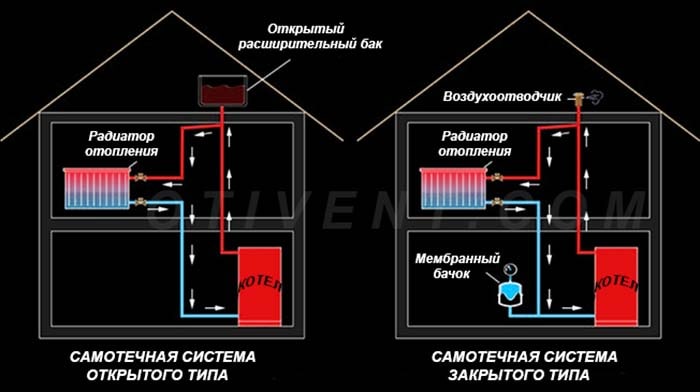

Упрощенные схемы самотека с открытым и мембранным расширительным резервуаром.

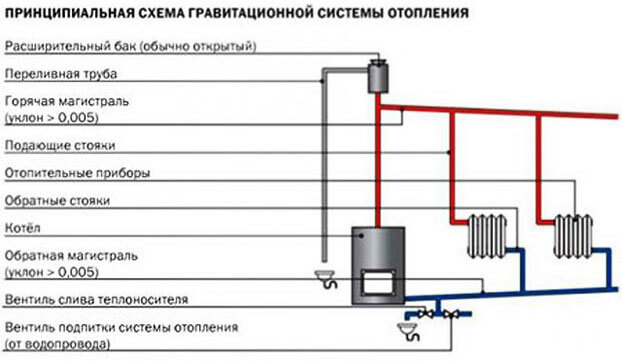

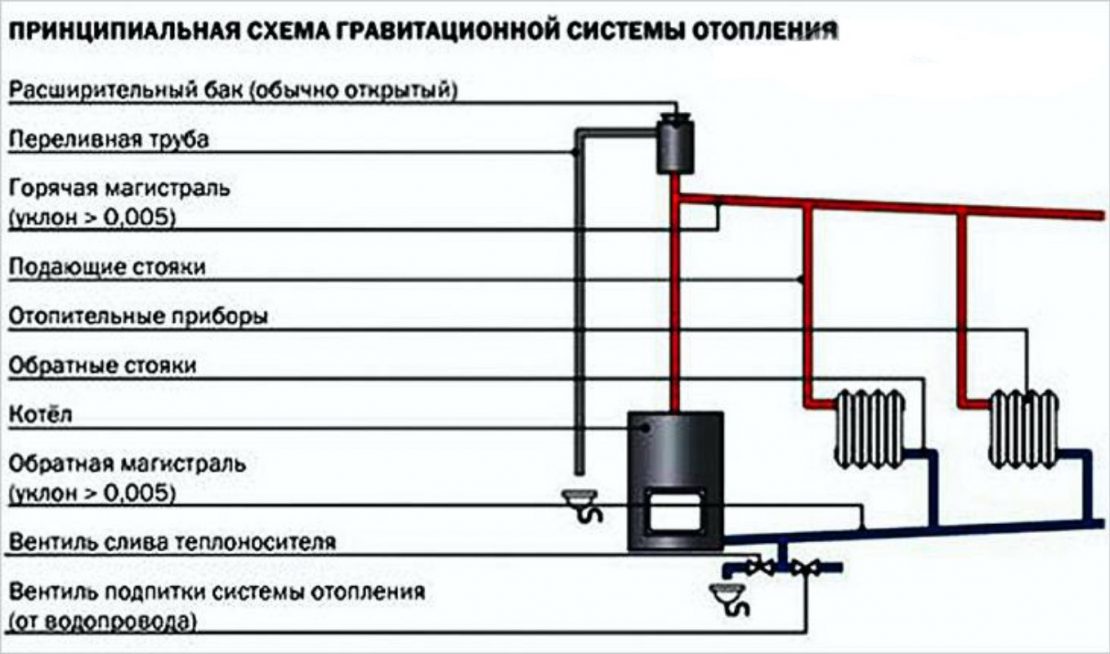

Принципиальная схема самотечной системы отопления

Наиболее удобной для рассмотрения является однотрубная система, на примере которой можно выявить практически все рабочие моменты, связанные с самотечной системой отопления. Для примера в качестве теплоносителя будет использована вода, поскольку в таком случае принцип работы системы получается наиболее понятным.

Конечно, при необходимости постоянного отопления в систему можно заливать и другие жидкости, которые не боятся замерзания (антифризы и др.). Использование антифризов позволяет избежать размораживания всей отопительной системы. Кроме того, после сборки системы желательно залить ее именно антифризом, который позволит выявить все негерметичные участки трубопровода.

Как выглядит отопление самотеком — схема довольно проста: самотечная отопительная система работает по принципу естественной циркуляции теплоносителя за счет разности температур на входном и выходном канале котла (детальнее: «Как устроена система отопления с естественной циркуляцией – какие бывают схемы подключения»). Эта система используется очень давно, и ее популярность неуклонно падает вследствие ее низкой эффективности, высокой стоимости и неоправданном расходе энергоресурсов. На сегодняшний день использовать такую систему можно разве что в небольших домиках, к которым не подведено электричество, что встречается довольно редко.

схемы самотечного отопления

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

  1. Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
  2. Подберите энергонезависимый котел – газовый либо твердотопливный.
  3. Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
  4. Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Примечание. Уклоны вычислять не нужно, принимайте стандартное значение 0.5 см на метр длины. Допускаются отклонения в большую или меньшую сторону в диапазоне 0.7…0.2 см/1 м.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

  1. Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.Формула расчета расхода теплоносителя на участке трубы
    Формула расчета расхода теплоносителя на участке трубы
  2. По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.Как рассчитать диаметр трубы отопления
    Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
  3. Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
  4. Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

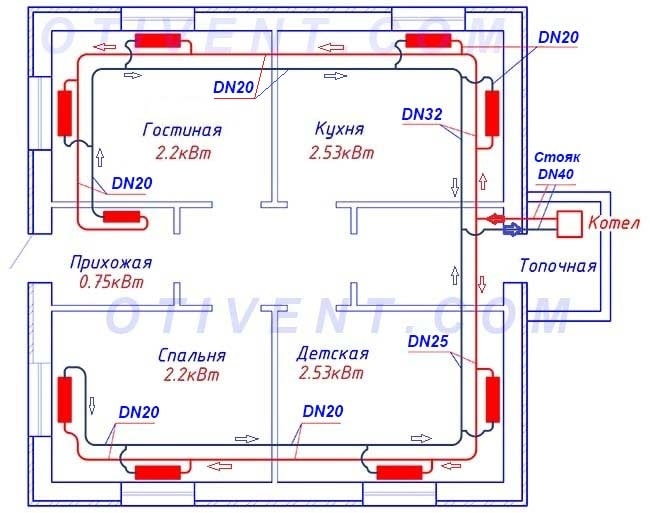

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

  1. Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
  2. Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
  3. Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
  4. Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
  5. В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Самотечная разводка на планировке дома
Для подключения небольших батарей можно использовать подводки DN15 (наружный d = 20 мм), на плане указаны размеры DN20

Внимание! Полученные в результате расчетов диаметры указывают на размер внутреннего прохода трубопроводов (обозначение – DN или Ду).

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Разновидности

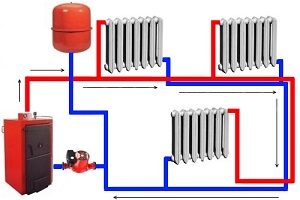

sistema-otopleniya-s-prinuditelnoj-cirkulyaciej1
Рассмотрим варианты систем отопления для частных и многоквартирных домов:

• с использованием принудительной циркуляции теплоносителя;

• естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.
Примите к сведению: следует с особым вниманием подойти к выбору диаметра используемых труб для системы отопления, учитывая то, что больший диаметр улучшает циркуляцию воды, однако и здесь тоже следует знать меру.

Принцип функционирования оборудования

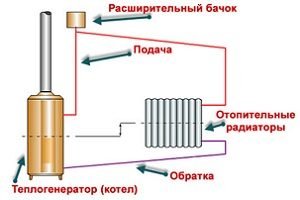

est_circl
Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

[warning]Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.[/warning]

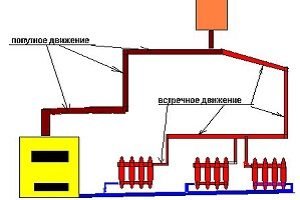

305160-2_3
Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла, горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.
Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

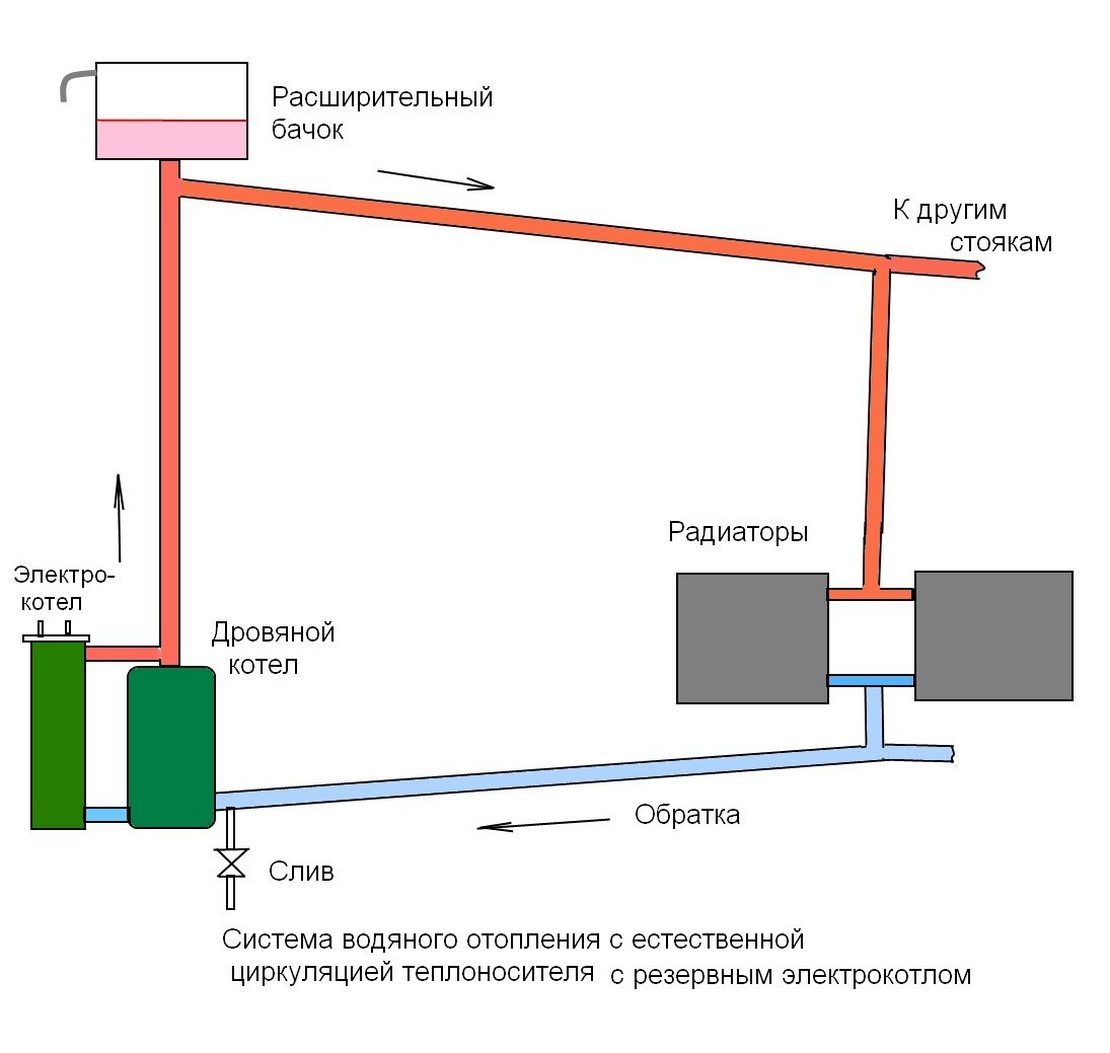

Принцип работы отопительных систем с естественной циркуляцией

Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.

самотечная система отопления

Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.

К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.

Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.

Важно! В самотечных контурах обязательно делают уклон трубопровода с обраткой в сторону котла, чтобы обеспечить движение охлажденной жидкости.

Плюсы и минусы самотечной системы

Преимущества гравитационного тока:

  1. Простота монтажа, эксплуатации и обслуживания сети.
  2. Не нужно монтировать циркуляционное оборудование и систему безопасности.
  3. Это полностью энергонезависимая схема, которая может работать при отключении подачи электроэнергии.

Недостаток контуров с естественным током в том, что они не подходят для больших и многоэтажных домов, потому что из-за низкой скорости движения теплоносителя не смогут эффективно и равномерно обогревать постройку.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

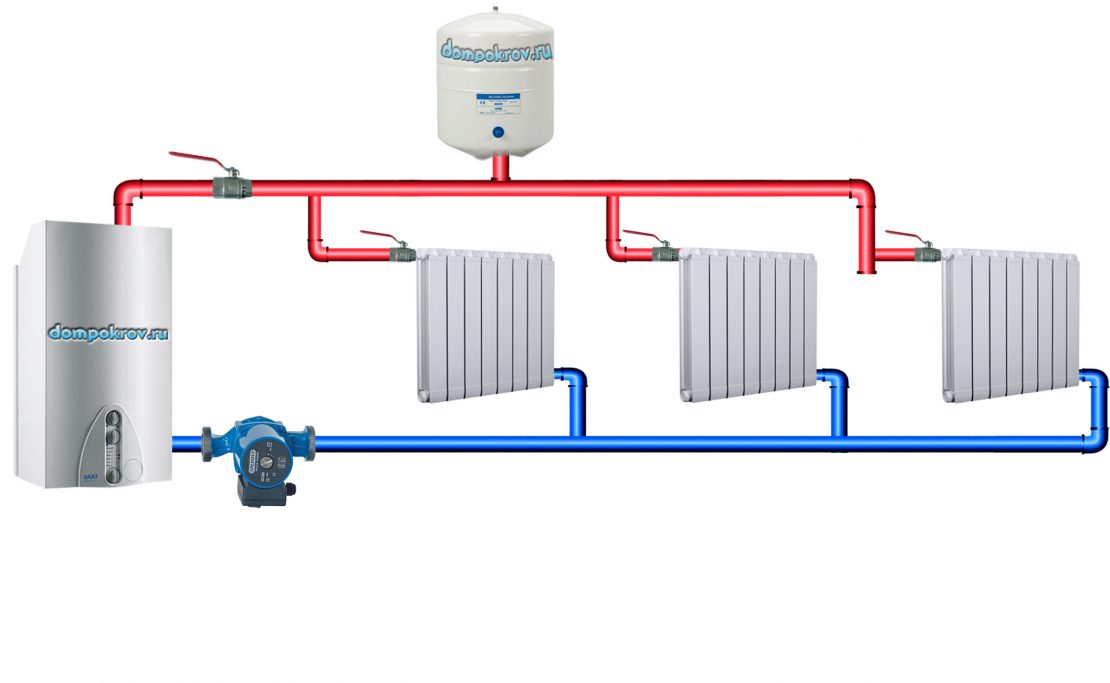

Закрытая

закрытая система

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Назначение и принцип действия гидравлической стрелки для отопления

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

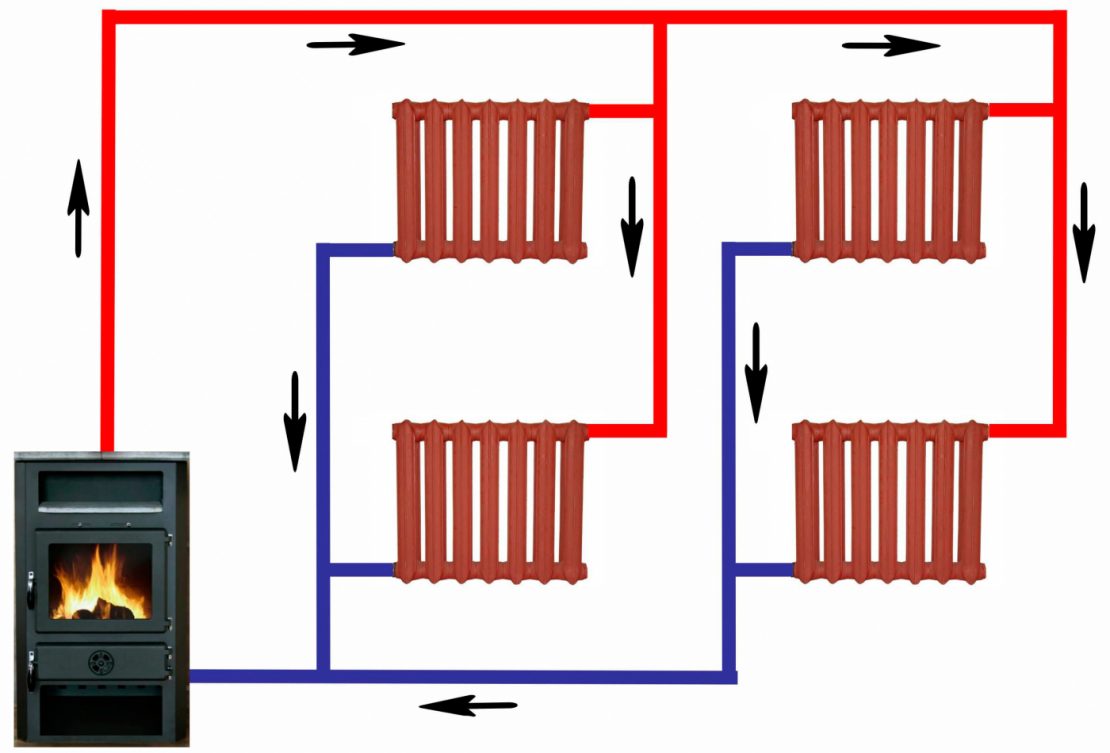

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

двухтрубная схема системы отопления

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Используемые радиаторы отопления

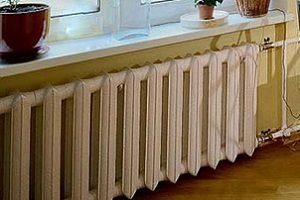

1391766261_05_1pyatnica
Наиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, чугунные радиаторы в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.

Хорошо себя зарекомендовали в использовании алюминиевые и биметаллические радиаторы, но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.
Обратите внимание: нежелательно использовать на водяное отопление панельные батареи из стали или другие с маленьким сечением, через которые вода или не сможет протекать вообще, или же будет проходить очень небольшой струйкой, что в однотрубной разновидности ограничит циркуляцию или станет для нее препятствием.

Разновидности схем подключения радиаторов

261
Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.

На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.
[warning]Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.

Выбор труб

i

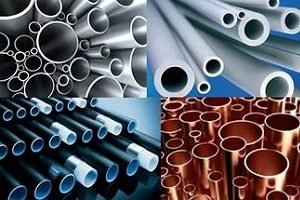

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Выбор схемы самотечного отопления

Схема самотечной системы отопления должна выбираться с учетом всех исходных данных. Если электричество в доме отсутствует, то это зачастую говорит о том, что магистральный газ тоже не подведен. Эти условия дают понять, что электрические и газовые котлы устанавливать невозможно, и единственным вариантом остается твердотопливный котел, работающий на любом виде твердого топлива.  Читайте также: «Плинтусная система отопления — оригинально и практично».
Как работает классическая однотрубная система? Прежде всего стоит понять, что каких-то сложностей в ее конструкции нет, но правильные расчет и установка отопления очень важны, поэтому для предельной ясности необходимы некоторые знания. Принцип работы однотрубной системы с естественной циркуляцией базируется на физическом явлении: при нагреве теплоносителя (воздуха или воды) теплая масса будет подниматься вверх, а холодная будет опускаться вниз.

Нагретая в котле вода двигается вверх по стояку, откуда она поступает в радиаторы, где и происходит процесс отдачи тепловой энергии. Сопровождающее этот процесс остывание становится причиной дальнейшего движения воды к следующим в контуре радиаторам. При постоянном остывании вода рано или поздно придет обратно в котле, где цикл нагрева-остывания будет возобновляться.

Система естественной циркуляции не подразумевает наличия каких-либо дополнительных устройств, которые могут ускорить движение воды, поэтому для нормального функционирования самотечной отопительной системы необходимо соблюдать постоянный уклон при прокладке трубопровода. Эти операции можно выполнить самостоятельно, поскольку они не отличаются особой сложностью. Выходной канал должен быть выполнен с точностью до наоборот: наличие различных поворотов и изгибов стояка запрещено.

самотечная система отопления частного дома

Конечно, полностью избежать различных стыков практически невозможно, но если стояк будет вертикальным, то такая система будет гораздо более эффективной. Нюанс: для создания поворота в стояке лучше всего брать минимальные углы.
Хорошая циркуляция воды в немалой степени зависит и от диаметра труб для отопления частного дома, причем зависимость здесь прямая: чем больше внутреннее сечение трубы, тем проще будет осуществлять перемещение воды, поскольку сопротивление ее движению в таком случае будет снижено. Как правило, для однотрубного отопления используются трубы диаметром не менее дюйма, а сечение, составляющее полтора дюйма, является оптимальным в большинстве случаев.
Котел такой системы должен располагаться в самой нижней точке здания, а вот стояк необходимо расположить как можно выше, чтобы забор воды в радиаторы мог беспрепятственно осуществляться. Трубопровод должен иметь постоянный уклон в сторону котла: обычно этот показатель достаточно выдержать на уровне одного сантиметра на метр трубы. Именно это условие дает возможность реализовать самотечное отопление частного дома.

В самотечных отопительных системах обычно находится гораздо больше воды, чем в аналогах с принудительной циркуляцией, что обуславливается разными диаметрами трубопровода. Пару слов нужно сказать и о трубах: полиэтиленовых и полипропиленовые модели не подойдут, поскольку вода в трубах иногда достигает очень высоких температур, достаточных для плавления трубопровода.

Закипание жидкости в системе обычно происходит из-за невозможности контролировать температурный режим, вследствие чего котел может выдать слишком большое количество тепла. Именно поэтому лучше всего будет выбрать металлические трубы.  Читайте также: «Как устроена система отопления без насоса – варианты и способы устройства».
В результате получается довольно внушительный список недостатков, присущих самотечным отопительным системам:

  1. Низкая эффективность;
  2. Трудоемкий и затратный монтаж системы;
  3. Отсутствие эстетических качеств;
  4. Высокая стоимость расходных материалов.

Кроме того, однотрубная система обладает некоторыми особенностями. Например, при подаче горячей воды в систему первый радиатор будет нагреваться гораздо сильнее, чем все последующие, поэтому количество секций в нем должно быть меньше. Это говорит о необходимости грамотного подбора радиаторов. Совсем не лишним элементом отопительной системы будет и расширительный бак, который предотвращает разрыв системы при чрезмерном нагревании теплоносителя. Читайте также: «Схема гравитационной системы отопления».
Заключение
Отопительная система, описанная в данной статье, имеет как положительные, так и отрицательные качества. Одним из самых больших ее минусов является невозможность регулировки температуры на отдельных отопительных приборах. Для ремонта такой системы придется сбрасывать ее целиком. Тем не менее, несмотря на все недостатки, самотечная система отопления является отличным решением в тех случаях, когда альтернативные варианты обогрева дома невозможны.

Особенности систем самотеком

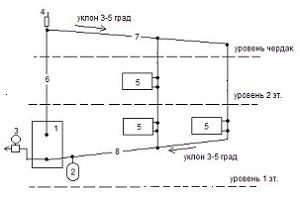

samotechnye_sistemy_otopleniya
Ввиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:

• максимально поднимают точку разгона;

• используют широкие трубы подачи;

• необходимо сделать расчет количества радиаторов.

Далее от начала первого расхождения до каждого последующего подключают трубу меньшего диаметра на шаг, равный ему, что задействует инерционные потоки.

Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку. Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок.

Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить краны Маевского, поскольку с их помощью легче ликвидировать воздушные пробки в системе.

Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

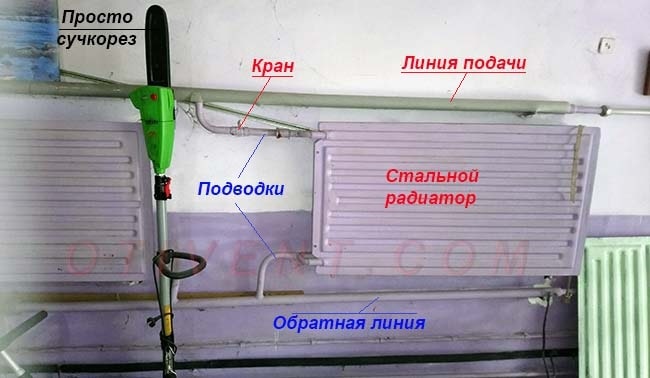

Самотечная разводка в гараже
Пример монтажа двухтрубной разводки в гараже

Как правильно сделать разводку и выдержать все уклоны:

  1. Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
  2. Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
  3. Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
  4. Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.

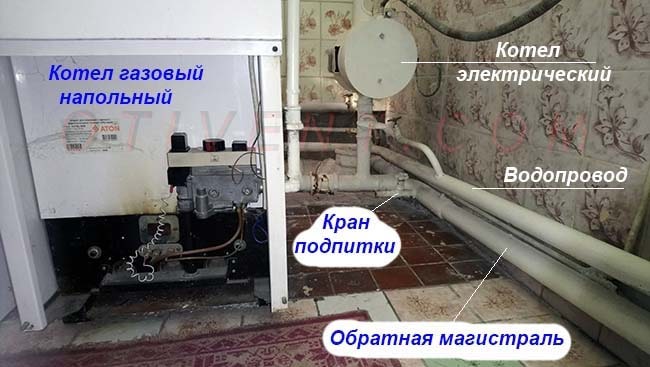

Подключение обратной линии в котельной
Прокладка обратной линии в топочной с параллельным подключением к двум котлам

После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Правила монтажа контура без насоса

монтаж контура без насоса

Тепловые насосы воздух-воздух для отопления частного дома

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

  1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
  2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
  3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Важно! Чтобы обеспечить уклон обратного трубопровода в сторону котла, нагревательное оборудование устанавливают в подвале или цокольном этаже либо делают пониженный уровень пола в котельной на первом этаже.

Уклон в самотечных системах

Все системы самотеком обязательно с использованием уклона труб. Таким образом гравитация помогает движению жидкости. Разные варианты используются разный уклон – от 3 мм до 1 см на 1 метр.

Существует СНиП 41-01-2003 гравитационных систем, согласно которому уклон должен быть не менее 10 мм : 1 метр длины трубы. При наличии на участке трубы соединений, углов, уклон необходимо увеличивать.

Трубы для самотека

Важной точкой принятия решения является выбор материала, из которого изготовлены трубы самотечной системы отопления.

Рассмотрим наиболее распространенные в настоящий момент трубы:

  1. Медные трубы. Из плюсов этих труб: максимальная теплоотдача, невероятно долгий срок службы – до 100 лет, прекрасный внешний вид. Но есть минусы: колоссальная стоимость материала, необходимость применения пайки на всех соединениях при монтажных работах, ее сложность, ведь найти хорошего мастера на такие работы очень сложно, а стоимость его работы так же будет высокой.
  2. Полипропиленовые трубы. Является усредненным вариантом. Средний срок службы – до 25 лет. Они имеют гладкую внутреннюю поверхность, что снижает возможность образования наростов отложений, легкий материл, устойчивый к коррозии – основные положительные стороны этих труб. Из минусов: монтаж осуществляется специализированным инструментом, самому сделать сложно, высокая стоимость труб, хоть и меньшая чем у медных, так же снижают привлекательность материала.
  3. Стальные трубы. Самый доступный материал из всех. Данный тип труб очень устойчив любым механическим воздействиям. Есть недостатки материала: монтаж осуществляется с применением сварки, большого количества фитингов, а также у данного материала есть риск коррозии, зарастания отложениями.

Закрытая самотечная система

Большой диаметр труб предполагает большое количество теплоносителя. А при нагреве любой жидкости, она расширяется. Для этого создаются расширительные бачки. Такие расширительные баки бывают двух видов: открытые, закрытые.

Открытые собой открытые емкости, куда выдавливаются из системы излишки теплоносителя. Дополнительная безопасность, чтобы не было перелива устанавливают трубу, отходящую к стоку, которая так называется – перелив. Данный расширительный бак можно изготовить самостоятельно, а можно приобрести. Данная система открыта, из расширительного бачка жидкость испаряется, поэтому для такой отопительной системы можно использовать только воду, так как антифриз быстро испариться. Периодически требуется доливать воду для пополнения общего объема, сохранении его наполненности.

Закрытые расширительные баки – емкости, разделенные на две части специальной мембраной. Одна половина такого бака заполняется излишками теплоносителя, вторая половина заполнена газом (воздухом или азотом). Нагретая вода вытесняется в расширительный бачок, растягивает мембрану, сжимая газ во второй полости, когда температура жидкости снижается, давление газа и мембрана возвращают теплоноситель в систему. Итогом будет отсутствие потери жидкости, система отопления всегда заполнена, нет необходимости доливать теплоноситель, можно использовать антифриз.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

  1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
  2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

Заключение

Главным преимуществом самотечных систем является энергонезависимость, возможность установить такую систему самостоятельно на всех этапах от разработки проекта, до воплощения ее в трубах, радиаторах. Наилучший вариант для самотечной системы – отопление небольшого дома до 200 квадратных метров. А выбор варианта разводки происходит от планировки, удобства монтажа, эстетической составляющей.

Заключение

Естественная циркуляция в системах водяного отопления хоть и дает независимость от электричества, но требует тщательного подхода в расчетах и монтаже. Особенно это касается однотрубных схем с горизонтальной разводкой, где нужно тщательно подбирать мощность батарей. Не всех устроят и большие трубы, проходящие через помещения. Даже если подачу упрятать на чердак, а обратку – в подпольный канал, то все равно на виду останутся подводки к радиаторам.

Источники
  • https://otivent.com/sistema-otoplenija-s-estestvennoj-cirkuljaciej
  • https://teplospec.com/montazh-remont/samotechnaya-sistema-otopleniya-chastnogo-doma-vybiraem-skhemu.html
  • https://teplo.guru/sistemy/shema-s-estestvennoy-tsirkulyatsiey.html
  • https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/samotechnaya-sistema-otopleniya.html
  • https://eurosantehnik.ru/samotechnaya-sistema-otopleniya.html
  • https://cotlix.com/samotechnaya-sistema-otopleniya-s-estestvennoj-cirkulyaciej
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
