Содержание

Плюсы и минусы дома на склоне

Неочевидно, но факт: строительство дома на склоне имеет не только минусы, но и плюсы, и может помочь упростить некоторые задачи. Поэтому перед работой необходимо изучить все преимущества и недостатки.







Начнем с негативных моментов…

Главным затруднением в постройке дома на склоне является то, что необходимо всеми доступными способами произвести укрепление склона для предотвращения в будущем движения почв и оползней.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Способов, которыми можно повести укрепление, не много, основной – возведение подпорных стен, так называемое террасирование, оно проводится до конца уклона.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Второй минус – здание, находящееся на уклоне, становится неким препятствием для прохождения прохладного воздуха ночью, и, следовательно, будет образовываться застой воздушных масс и температура рядом с домом станет на несколько градусов ниже. Возможным решением будет стройка дома на вершине, а не на уклоне.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Также стоит отметить, что нередко часть дома находится в земле, а это значит, будет влажность, а с ней нужно что-то делать. Но здесь есть и плюс: часть постройки, находящаяся в земле, зимой будет немного теплее.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Не стоит забывать, что проекты домов на склоне не бывают типовыми. Вы должны понимать, что если решились на такую постройку, то необходимо обратиться к проектировщикам, которые учтут все нюансы, чтобы в вашем доме было тепло, уютно и он прослужил вам долго.

Рассмотрим и достоинства, их также нужно учитывать…

Практически полное отсутствие проблем с канализацией, с ней нет сложностей и нет необходимости использовать насосное оборудование, все сделает рельеф.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Неповторимая местность, склон в этом случае имеет массу возможностей для дизайна.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Ваш дом будет разительно отличатся от остальных, у него будет свой стиль и уникальная архитектура. Примеры фото дома на склоне вы можете посмотреть в данной статье.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

У такой постройки практически нет необходимости в дренаже, ведь дождевые и иные воды не задерживаются. Но поскольку погода разнообразная, то дренаж лучше сделать.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Правильно сделанные террасы на склоне могут помочь и при поливе участка, ведь они смогут задерживать необходимую для насаждений воду. Исходя из вышеперечисленного, отметим, что недостатки и достоинства практически уравновешиваются.







Виды рельефа

Тип строения зависит от основного вида рельефа, на котором будет в дальнейшем располагаться здание. В целом рельефы делятся на 4 вида:

  1. Ровный. Как правило, он имеет уклон, но его величина составляет не более 3%.
  2. С малым наклоном определяется параметром до 8%.
    Перед началом строительства необходимо исследовать рельеф

    Перед началом строительства необходимо исследовать рельеф

  3. Средний составляет до 20%.
  4. Крутой имеет значение более 20%.

14Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

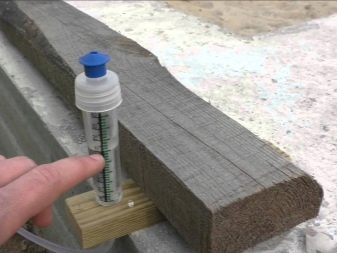

Совет! Чтобы определить показатель уклона, нужно взять на склоне две точки. От верхней провести вертикальную линию, а от нижней горизонтальную. Измерить расстояние от точек до места их пересечения. Соотношение этих отрезков укажет величину склона в процентном выражении.

Способы возведения

Для застройки склона можно использовать один из двух вариантов застройки:

  • вписать в имеющийся ландшафт ;
  • выровнять ландшафт.

Иногда легче выравнять рельеф, чем вписать постройку в имеющийся ландшафт

Иногда легче выровнять рельеф, чем вписать постройку в имеющийся ландшафт

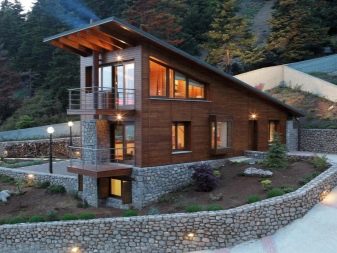

Дом на склоне с фасадом в современном стиле

Дом на склоне с фасадом в современном стиле

  1. В первом случае необходимы сложные архитектурные расчеты, но это позволит сделать такие особенности преимуществом строения.
  2. Второй вариант займет несколько больше времени, но при этом позволит возвести любое здание по любому проекту.

Типы строений

Большинство стандартных проектов рассчитаны на строительство зданий на ровной поверхности. В таком случае наличие и величину фундамента определяют, исходя из типа почвы, а также величины здания. Небольшие домики могут вообще не иметь фундамента. Для коттеджей он должен быть массивным и укрепленным.

13Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

  • Если же для строительства выбран наклонный рельеф, то для строений на малом склоне можно использовать привозной насыпной грунт. С его помощью выравнивается застраиваемая площадь. В таком случае возводится бесфундаментное здание.
  • Если склон средних параметров, то организовать подушку при помощи насыпного грунта будет невозможно. В таких случаях одну из сторон дома поднимают на высокий цоколь . Его величина может достигать таких размеров, что позволит оснастить целый этаж, в котором можно расположить гараж , мастерскую , хранилище или даже оборудовать своеобразное место для отдыха.

Коттедж с мансардным этажом и свайным фундаментом

Коттедж с мансардным этажом и свайным фундаментом

Великолепная вилла с асимметричным дизайном

Великолепная вилла с асимметричным дизайном

Двухэтажный дом на предварительно выровненной поверхности

Двухэтажный дом на предварительно выровненной поверхности

  • Если вам предстоит застройка крутого склона, в этом случае важно обратиться к специалистам. Они подберут или разработают индивидуальный проект с учетом всех особенностей местности. В первую очередь стоит обратить внимание на характеристики грунта.



Совет! Для застройки склонов разной степени сложности можно использовать многоуровневые дома . Они позволят качественно обыграть особенности рельефа. Созданные при этом террасы станут дополнительным местом для отдыха.

Дизайн фасада виллы в стиле рустик

Дизайн фасада виллы в стиле рустик

Трудности

Строительство дома на склоне является одной из самых сложных архитектурных задач. В процессе ее решения даже самые опытные специалисты сталкиваются со следующими трудностями.

  1. Необходимость разработки индивидуального проекта. Каждый дом в таком случае уникален, так как необходимо учитывать уровень наклона, а также особенности грунта, вероятность его сдвигания и сторону, в которую спадает наклон и т. д.
    Перед возведением дома на склоне необходимо тщательно проработать проект

    Перед возведением дома на склоне необходимо тщательно проработать проект

  2. Длительный подготовительный этап. В зависимости от величины склона, как уже было сказано, для создания устойчивой основы необходимо принять дополнительные меры, что может затянуться на долгое время.
  3. Увеличение затрат, так как для создания устойчивой основы могут понадобиться дополнительные дорогостоящие материалы.
  4. Сложность работы спецтехники.
    Из-за сложности работы спецтехники трудно установить точные сроки

    Из-за сложности работы спецтехники трудно установить точные сроки

  • Все эти факторы приводят к одному большому недостатку – не позволяют рассчитать срок возведения и сдачи объекта.

Особенности фундамента

В отдельных случаях, как уже говорилось, возводить жилые дома можно без фундамента. Но если его наличие все же необходимо, он должен быть достаточно прочным для того, чтобы противостоять изменениям, которым поддается грунт. Для этого, как правило, используют армировочную сетку. Ее можно сделать из толстых прутьев арматуры.

Примеры устройства строительной площадки и фундамента на участке со склоном

Примеры устройства строительной площадки и фундамента на участке со склоном

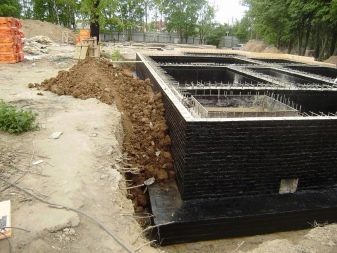

Армирование фундамента

Армирование фундамента

Совет! Для армирования лучше всего использовать производственную еврорешетку. Она сделана таким образом, чтобы противостоять движению грунта, что часто наблюдается, если поверхность неровная.

Отличие такого фундамента еще и в том, что он значительно больше, чем у других объектов. Он углубляется по той стороне, которая находится с высокой стороны склона. Также целесообразно использовать свайный фундамент. Он не требует разрытия глубоких котлованов.

Основной материал

Для стен лучше всего приобрести легкие строительные материалы, которые не станут создавать большой нагрузки на основу, которая и без того будет довольно сильной, учитывая давление грунта. К счастью, современный рынок предлагает множество материалов – от деревянных панелей до пеноблоков . Причем для последних не нужно приобретать дополнительные утепляющие средства, что позволит сэкономить бюджет.

14



Совет! Для кровли также необходимо подобрать более легкие образцы. Это может быть металлическая или битумная черепица , уложенная на деревянные стропила, обшитые OSB-листами и гидробарьерным профилем.

Как выбрать проект?

Решая, какой фундамент больше подойдёт для цокольного этажа на неровном участке, необходимо определить уровень перепада высот, а также произвести исследование типа грунта местности. Плохо обдуманное строительство на склоне в итоге может обернуться обрушением грунта. Для вычисления нужных расчётов лучше пригласить специалистов.

Если угол наклона:

  • менее 3% – это ровная поверхность;
  • от 3% до 8% – малый уклон;
  • до 20% – средний уклон;
  • более 20% – крутой уклон.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

В первых двух вариантах возможно возведение ленточного фундамента. При невозможности выровнять поверхность или увеличении угла наклона возводится ленточно-ступенчатый тип. При больших уклонах подходит только столбчатое основание. А вот свайный фундамент уместен для любых склонов.

Что касается типа грунта, то он подразделяется на:

  • хрящеватый – прочный грунт из песка, глины и щебня;
  • песчаный – легко пропускает влагу;
  • скалистый – самый прочный, при этом не пропускает влагу;
  • глинистый – легко вспучивается и промерзает.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Чем больше влаги в грунте, тем больше он пучится при замерзании, выталкивая фундамент из почвы. Поэтому при сложном грунте основание ставят ниже уровня промерзания.

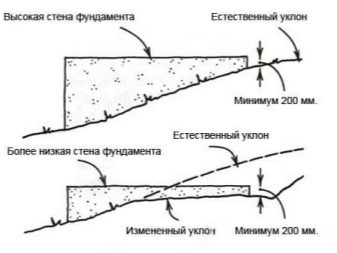

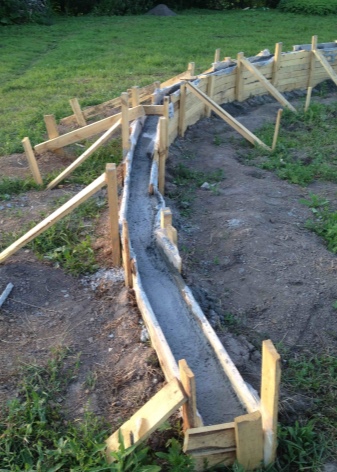

При строительстве ленточного фундамента одна часть цоколя погружается глубоко в склон. Устройство подобного основания – затратное мероприятие, но если вы планируете возводить кирпичный или бетонный дом, то ленточный вариант будет самым лучшим выбором.

Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой дом, гараж или баня, а также при любых углах наклона. При таком варианте строительства основания использовать его можно будет в любых целях. Единственный недостаток свайного типа – невозможность возведения дома с подвалом.

Столбчатый вариант рекомендуется для подгородной местности. Подойдет он и для участка между холмами.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Также выбор типа фундамента зависит от того, хотите ли вы использовать цокольный этаж для обустройства подвала, винного погреба, жилой комнаты или гаража для экономии площади. Не стоит забывать и об удерживающих сооружениях. Они помогают предотвращать обвальные процессы при невозможности изменения рельефа поверхности. Такие конструкции для разного типа фундамента на неровной поверхности могут быть представлены в виде опорных плит и балок, свайных сооружений и столбов, контрфорсов и пломб, опоясок и облицовочных стен.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Как сделать?

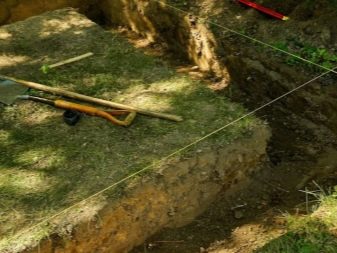

Чтобы правильно установить фундамент своими руками, необходимо придерживаться определённой технологической последовательности. Если вы хотите построить дом из бетона или кирпича, идеальным вариантом будет выбор ленточного фундамента. Монолитный ленточный фундамент не требует больших сроков обустройства. К тому же, возведение ленточного основания на неровной поверхности не особо отличается от конструирования подобных построек на плоской земле.

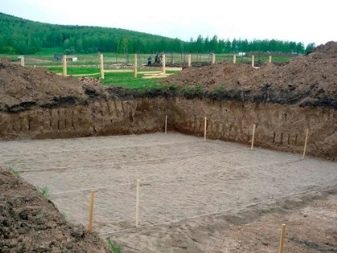

Дно котлована должно быть строго горизонтальным. Перед заливкой на дно укладывается подушка из бетона или песка. Она необходима для того, чтобы снизить давление на грунт. Перед зашивкой устанавливается опалубка, возвышающаяся над уровнем грунта на высоту, равную параметрам цокольного этажа. Причём на уклонной части участка опалубка будет большей высоты. Далее укладывается арматура внутри фундамента. Затем необходимо залить бетон.

Заливать нужно непрерывно слоями по 20 см. При этом важно заранее правильно рассчитать объём бетона, который понадобится при монтаже.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

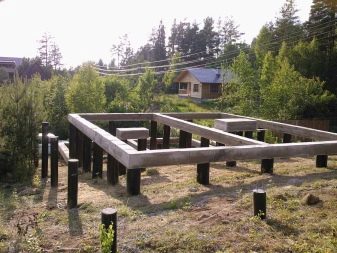

Столбчатый фундамент подходит для легких частных домов. Он может быть изготовлен из монолитного железобетона либо бетонных блоков заводского производства. Рекомендуется соблюдать определенную пошаговую инструкцию.

  • Для начала возводят подпорную стенку в верхней части участка.
  • Далее по той же схеме возводят подпорную стенку в нижней части.
  • Между подпорными лентами насыпают грунт с послойным уплотнением. Это позволит верхней площадке сдерживать обрушение грунта.
  • По периметру дома выполняют отрывку шурфов, размеры которых должны соответствовать параметрам столбов.
  • В шурфах изготавливают фундамент. При этом обрезы отдельных столбов должны быть тщательно выровнены по высоте.
  • Выполняют ростверк по обрезу фундамента дома.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

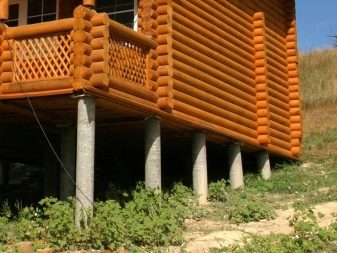

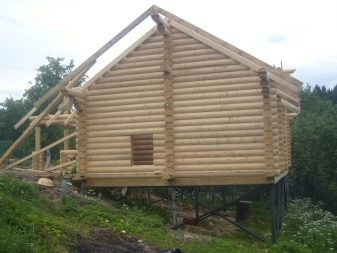

Свайный фундамент, который является наиболее экономичным, подойдёт для крутых откосов и неустойчивых грунтов. Сваи вкручиваются в землю таким образом, что их оголовки оказываются на одном уровне. Процесс также состоит из нескольких этапов.

  • В верхней точке заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению.
  • Далее устанавливается следующая угловая свая, длина видимой части которой равно длине цоколя в большем обозначении.
  • Затем все свайные элементы устанавливаются так, чтобы верхняя точка каждого располагалась горизонтально.
  • Укрепить свайный фундамент можно с помощью железобетонных обойм, которые устанавливаются по всей длине свай.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Советы

Важно знать следующее.

  • Прежде чем приступать к строительству фундамента, убедитесь, что наклон участка – творение природы, а не возвышение, созданное искусственно человеком, свозившим на это место грунт или отходы.
  • Отдавайте преимущество южной и западной сторонам. В доме, построенном на одной из этих сторон, приятнее проводить время и любоваться красивыми закатами.
  • Подъезд к дому – важный момент возведения здания на склоне. При больших уклонах подъезд часто возможен только с одной стороны.

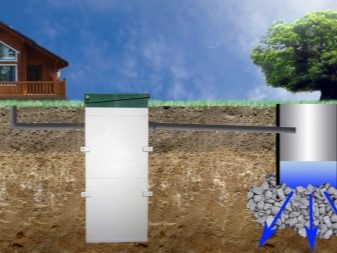

  • Позаботьтесь об инжеерных коммуникациях. Например, скважина для воды, расположенная внизу склона, потребует принять во внимание высоту дома, а также перепад по рельефу.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

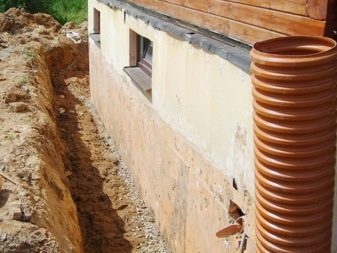

  • Главный вопрос, который также нужно продумать заранее – отвод талых вод, так как снеготаяние может привести к вымыванию грунта. Поэтому лучше установить водоотводы как с кровли, так и с других участков. Без устройства дренажа вам вряд ли удастся обойтись.
  • Растительность на участке поглощает лишнюю воду, а корнями укрепляют склон.
  • Проектирование будущего дома всегда начинайте с эскиза и схемы размещения объектов на участке. Это один из самых ответственных моментов в стройке. Обдумывая все нюансы, вы увидите свой будущий дом в деталях.

Нецелесообразно строить незаглубленные или мелкозаглубленные основания со стенами более 7-ми метров, так как лента может лопнуть в результате пучинистых явлений почвы.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне
Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Виды

У проектов домов с цокольным этажом немало плюсов, поэтому они очень распространены. Бывает несколько видов таких построек.

Дом с цокольным этажом (разрез)

Одноэтажный дом

Одноэтажные дома с цокольным этажом актуальны, когда важно сэкономить финансы, и расширить жилое пространство. Располагать комнаты можно по-разному. При устройстве цоколя частного дома используется заглубленный фундамент усиленной конструкции. Обычно применяется основание монолитное или. Затраты на этот этап составят 20 процентов от цены дома.

Одноэтажный дом с цокольным этажом

Комнаты, располагающиеся на нижнем уровне, бывают схожими по локализации с верхними помещениями или отличаться по планировке и размерам. Из-за углубления в землю, составляющего более половины этажа, здание почти не меняется в высоте. Дом с цоколем будет выглядеть стильно и аккуратно.

Цокольный этаж отделывается искусственным камнем, штукатуркой, керамогранитом, полимерпесчаной плиткой. Этот вид жилья выбирают семьи из двух-трех человек или многодетные. Его площадь – 100–250 кв. м.

Планировка одноэтажного дома с цокольным этажом

Двухэтажный дом

Большим двухэтажным загородным домам с цоколем и гаражом отдают предпочтение люди, ценящие удобство. Уровень комфортности в этом случае увеличивается. Для входа в гараж не требуется выходить из дома, а машина стоит в теплом месте, поэтому зимой прогрев не нужен.

Двухэтажный дом с цокольным этажом

Самым практичным выбором будет дом с цокольным этажом и гаражом, над которым отсутствуют комнаты.

Планировка двухэтажного дома с гаражом и подсобными комнатами на цокольном этаже

Дом с гаражом на цокольном этаже

С цокольным этажом и мансардой

Дом с цокольным этажом и мансардой

Постройку с цоколем и мансардой тоже выбирают часто. Площадь жилой зоны увеличивается из-за дополнительного этажа. Можно обустраивать не только полуподвальные комнаты, но и чердак.

Планировка дома с цокольным этажом и мансардой

Дом с сауной и комнатой отдыха на цокольном этаже

На склоне

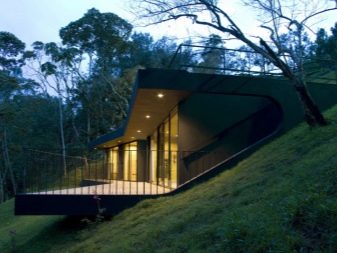

Проекты домов на склоне с цокольным этажом скрашивают недостаток рельефа. Плюсом также послужит экономия бюджета за счет уменьшения земляных работ. При грамотном проектном решении можно реализовать полноценные или даже панорамные окна.

Дом на склоне с цокольным этажом

Планировка дома

При устройстве цокольного этажа в частном доме общая площадь увеличится в 1,5 раза для двухэтажного здания с цоколем и в 2 раза для одноэтажного. Самые распространенные варианты:

  • Обустраивают котельную, мастерскую, кладовку, гараж. Нередко домовладельцы делают сауну или бассейн;
  • В цоколе создают прихожую или гардеробную. Тогда входить на первый этаж следует с помощью тамбура, где поставлена лестница;
  • Проект коттеджа с цоколем 10 на 10 можно разнообразить обустройством спортзала;
  • Можно сделать большую комнату для приема гостей, разделить столовую с кухней. Такое решение оценит любая хозяйка;
  • Хватит пространства для больших санузлов, где расположится стиральная машина и другие приборы;
  • Получится расширить площадь для компактного плана, сделав эркер. Он обычно выступает над цокольным этажом на 1,8 метра. В основном его площадь не более 4 кв. м., но этого хватает для зимнего сада или маленькой лавки для отдыха. С трех сторон будет освещение растительности.

Вам будет интересно:  Тонкости при планировке и проектировании дома 6 на 8 с мансардой: выбор материала, примеры типовых проектов

В зданиях с цокольным помещением нужна лестница. Для удобства ее использования нужно выбирать ширину марша не меньше 0,9 метра. Рекомендуемая ширина проступи – 0,3 м, высота подступенка – примерно 16 см.

Цокольный этаж

Тренажерный зал на цокольном этаже

Цокольный этаж с комнатой отдыха

Цокольный этаж с бассейном

Ниже представлена подробная инструкция, как построить цокольный этаж дома.

Материал

Следует при строительстве учитывать отделку всего дома, сохраняя единый стиль. Рассмотрим, из чего возводят цоколь. Часто цокольный этаж создают из материалов, используемых для отделки стен и кладки. Важно, чтобы они были долговечны и прочны, в особенности если цоколь выступающий, так как на него особо действует влажность. Сделать цоколь вокруг дома своими руками несложно, главное – не экономить на материалах, чтобы избежать затрат на ремонтные работы. Следует выбирать красный глиняный кирпич, бетон, природный камень. Для облицовки поверхности можно применить последние два варианта.

Материалы для строительства цокольного этажа

Наиболее прочным считается монолитный железобетонный цоколь. Снаружи его облицовывают натуральными материалами с учетом общего стиля небольшого современного особняка. Монолитный железобетон устойчив к низким температурам, увеличенной влажности, солнечным лучам, не портится от небольших механических повреждений.

Ширина фундамента

Ширина фундамента обозначается с учетом технологии возведения стен дома с цокольным этажом. Если рассматривать каркасное здание, она будет следующая:

  • Для свайного фундамента – 30–50 см. Толщина стен – 20–30 см. Оставшуюся ширину задействуют для внутренней отделки. Фасад, вентиляционный зазор и наружная отделка не требуют фундамента;
  • Для монолитной плиты ширина основания должна совпадать с шириной стен цоколя;
  • При мелкозаглубленном или ленточном фундаменте при наличии бетонной стяжки ширина цоколя должна совпадать с шириной стены.

Важно помнить, что на цокольном этаже необходимо создание вентиляционных отверстий, препятствующих застою воздуха в помещении. Поэтому следует включить их в план. Их нужно сделать с учетом норм СНиП. В здании стандартного размера число отверстий – 12-14. Опалубка создается из струганных досок или покупается целой.

Высота цоколя

На высоту влияет тип фундамента, назначение этажа, характер грунта. Даже если в доме отсутствует подвал, основание нельзя делать на едином уровне с землей, ведь цоколь должен защищать фасад от контакта с грунтом.

Общая высота цоколя в доме по СНиП – не меньше 2,5 м. По нормативам характеристики следующие:

  • Высота перекрытия относительно уровня грунта – около 2 метров;
  • Заглубление пола в землю – не больше ½ высоты подвала.

Если цокольный этаж станет применяться как зона для отдыха, высоту нужно делать максимальной.

Планировка дома с цокольным этажом (высота дома)

Высоту цокольного этажа каждый выбирает индивидуально, главное, чтобы она не составляла меньше 2,5 м. В обратном случае вне зависимости от планировки дома с цокольным этажом комфортную комнату создать не удастся.

Вам будет интересно:  Удобная планировка небольшой кухни: важные нюансы и правила

Параметры

На заглубление здания влияет уровень грунтовых вод. Если они находятся на расстоянии меньше 1 метр от земли, то котлован не следует копать ниже уровня водяного слоя. Надземный участок цокольного этажа понадобится прикрыть насыпным слоем земли, что позволяет создать поднятую площадку вокруг постройки. Этот случай требует значительных финансовых и временных затрат.

Параметры и материалы для цокольного этажа

Если уровень грунтовых вод высокий, то следует заняться осушением и сделать дренаж вокруг здания. При сезонном увеличении уровня происходит расчет стен и основания на дополнительные нагрузки.

На толщину стен цокольного помещения влияет климат, материал и толщина стен, находящихся выше и уровень грунта. Их размер бывает меньше стен, которые располагаются над землей. Расчет всех параметров при строительстве дома проводится на индивидуальных условиях.

Подводные камни застройки холма

Сегодня в продажу пускают не только участки с незначительной нестабильностью рельефа или на пологих холмах, но и на относительно крутых склонах. И вряд ли покупатели придают при этом значение холму, как особому условию для строительства.

Максимум, что их волнует, так это: «Какой фундамент до цокольного этажа предусмотреть, чтобы сделать строение более устойчивым?». И никто не задумывается, как вообще взаимодействуют между собой строение и склон.

Самые важные моменты

Чтобы понять логику всех организационных моментов, и соответственно, суметь грамотно разобраться с конструктивом опорной части здания, необходимо знать, каким нагрузкам будет противостоять фундамент, и какие мероприятия помогут оградить дом от возможных проблем при эксплуатации.

Например, при уклоне в 15 градусов, на 10м длины участка, его перепад по высоте составит чуть больше 2,5м. В чём отличие такого участка, от варианта на ровном месте – не считая самой наклонной поверхности грунта?

Важно:

  1. На ровном месте: давление массы дома на грунт, а так же сопротивление грунта этому давлению, распределены равномерно.
  2. В случае с уклоном: на фундамент дома выше по склону воздействует увеличенное боковое давление грунта, а на грунт ниже по склону, давит массив дома.

Дом из одного только цокольного этажа

Дом из одного только цокольного этажа

Необходимо понимать, что до начала строительства дома на участке – и уж тем более, до массовой застройки склона, холм сотни лет находился в природном равновесии:

  • Сюда можно отнести и размер холма, и качество его грунта, и растительный слой, и естественный дренаж. Всё это было сбалансировано и стабильно.
  • Опыт ведения подобных застроек показывает, что чем ниже холм по высоте, тем выше несущая способность его грунтов.
  • Он так же лучше дренирует воду, или и вовсе не впускает её в свой массив. А чем обильнее на склонах растительность, тем более крутыми со временем становятся склоны.

А вообще, слабый грунт на холме – это нонсенс. Такое случается крайне редко, что для строительства является огромным плюсом. Так что, дом на склоне с цокольным этажом – это самое правильное решение.

Чем обусловлена прочность холма

Обратите внимание! Дело в том, что в подавляющем большинстве, грунт на холмах является глинистым. Глина очень прочна, когда не размокает, а находится в сухом состоянии. А на холмах вода не задерживается – она либо быстро скатывается вниз, либо дренируется корневыми системами растений.

Холм – это сбалансированная природная структура, вторгаться в которую нужно с умом

Холм – это сбалансированная природная структура, вторгаться в которую нужно с умом

За редким исключением, слабый грунт может оказаться на таком холме, который покрыт очень буйной растительностью. Именно она и удерживает его от размывания. Лишившись защитного покрова, грунт ослабевает.

  • В таком случае, дом лучше ставить на сваях – то есть, плитные и ленточные фундаменты, которые предусматриваются при возведении цокольных этажей, здесь будут неуместны. Но, ещё раз повторяем — это крайне редкий случай.
  • Чаще бывает так. Благодаря глинистой почве, которая, как известно, является естественным водоупором (плохо пропускает воду), вода во время дождя быстро скатывается вниз по склону.
  • Корни растений связывают грунт, и не дают его размыть. Однако при строительстве, растительный слой приходится снимать. И не только под домом, но и нередко на всём участке — под устройство огородов или какие-то хозяйственные постройки. При этом давление на холм увеличивается, меняется ситуация с дренированием.
  • В результате, на участке начинает задерживаться больше воды, чем это было раньше. Как следствие, стабильная и уравновешенная «жизнь» холма перестаёт быть таковой. Чтобы избежать проблем, систему нужно уравновесить уже в новых условиях. Это очень важно!

Когда нарушен баланс грунта, может возникнуть оползень

Когда нарушен баланс грунта, может возникнуть оползень

Если вдруг окажется, что давление дома выше, чем сопротивление грунта, то холм начнёт деформироваться, что повлечёт за собой и деформацию конструкций. При этом могут возникнуть самые разные ситуации – вплоть до оползня. Неблагоприятная ситуация для холма возрастает тем сильнее, чем масштабнее ведётся его застройка.

Внимание! Поэтому крайне важно при застройке соблюсти баланс дома и грунта, очень осторожно обращаться с растительностью, и продумать систему дренажа, которая позволит защитить ваш дом от возможных проблем. Частному застройщику нужно в первую очередь думать не о том, какой фундамент дома на склоне с цокольным этажом сделать, а как сохранить стабильность рельефа участка.

Меры по удержанию рельефа

Правильное устройство фундамента является только одной из мер по сохранению естественного рельефа. Нужно так же обратить внимание на уровень вод – и не столько грунтовых (см. Как узнать уровень грунтовых вод на участке: инструкция), сколько поверхностных.

  • Тот, что геологи указали в своих отчётах, вас по большому счёту не интересует, потому что на возвышенности подземная вода практически никогда не угрожает строениям. Хотя, зеркало грунтовых вод под землёй и повторяет по форме рельеф земли на поверхности.
  • В данной ситуации, основная опасность исходит от локального уровня вод, создаваемого талой и дождевой водой, которая скатываясь по склону, будет натыкаться на препятствия в виде расположенных на нём строений.
  • А намокание грунта возле фундаментных стен вообще нежелательно – даже для дома на ровном участке. Мокрый грунт частично утрачивает несущую способность, и способствует возникновению явления морозного пучения.

Совет! На уклоне увлажнение грунта будет происходить неравномерно — только с одной стороны, обращённой к верхушке холма. Поэтому, крайне важно: грамотно выполнить разуклонку грунта вокруг дома (создать контруклон); сделать правильную отмостку; продумать до мелочей отвод воды с крыши; сделать пристенный дренаж.

Описать, как всё это делается, в формате одной статьи невозможно. Но при желании, инструкция по этим вопросам всегда в интернете найдётся. Главное, чтобы начиная строительство цокольного этажа на склоне, частный застройщик понимал всю важность организационного момента.

Размещение фундамента на склоне

Размер уклона влияет и на архитектуру дома в целом, и на конструкцию фундамента в частности. Его рассчитывают, определив разность высоты между двумя точками на местности, и разделив её на расстояние между ними.

Какие есть варианты

Если уклон небольшой (до 7%), то дом можно поставить на ровной площадке, для чего с одной стороны грунт немного срезают, а с другой, как это показано на фото снизу, подсыпают. Это единственный случай, когда нет необходимости заказывать индивидуальный проект, а можно воспользоваться проектом типовым.

Варианты уклонов, и размещение на них дома

Варианты уклонов, и размещение на них дома

Во втором варианте, при более солидных уклонах (от 8 до 10%), цокольный этаж дома на склоне врезается в грунт. При этом, с одной стороны он будет заглублён полностью, а с другой стороны, заглубление будет незначительным, или его не будет вообще. Это хорошо видно на картинке снизу.

Разница в заглублении фундамента очевидна

Разница в заглублении фундамента очевидна

Возведение дома на крутом склоне (более 10%), предполагает его ступенчатую структуру, при которой у здания будет несколько уровней, каждый из которых сдвинут по направлению уклона. Это наиболее технически сложный вариант, да и затратный по финансам. Его, как и в случае застройки на уклоне средней величины, необходимо проектировать индивидуально.

В последнем случае, главный вход в здание, и даже гараж, могут располагаться как в нижней части дома, так и в верхней. Это уже зависит от застройки склона в целом, расположения улиц и соседних домов.

Архитектура – главный помощник в планировке участка

Возможно, у вас возникнет вопрос: «К чему такие сложности — может быть проще разровнять холм, и дело с концом?».

Практика показывает, что это не проще:

  • Во-первых, это связано с огромным объёмом земляных работ, а соответственно, с увеличением бюджета строительства.
  • Во-вторых, разрушение естественной структуры грунта чревато последствиями, о чём мы и говорили в первой части статьи.
  • А в-третьих, глубоко убрав верхние слои грунта, вы попросту приблизитесь к зеркалу грунтовых вод. И тогда ваш дом будет одолевать не только поверхностная, но и грунтовая вода.

Террасирование – лучший способ планировки участка на холме

Террасирование – лучший способ планировки участка на холме

Именно поэтому, возводя цокольный этаж дома на склоне, лучше обратиться к возможностям архитектуры. Самый красивый ландшафт — это тот, на котором строения органично «вписаны» в природу, повторяют перепады рельефа, огибают деревья.

  • Помогает в этом приём, который в архитектуре называется террасированием. То есть ступенчатую структуру имеет не только фундамент дома, но и весь участок.
  • Выбирая место на участке под постройку дома, предпочтение следует отдавать наиболее высокому месту.
  • Сады и огороды обычно располагают ниже по склону. Так было испокон веков, потому что вода, скатывающаяся с вершины возвышенности, частично поглощается растениями.

Совет! Если вы не собираетесь сажать огороды, то настоятельно рекомендуем засеять участок газонной травой, как это сделано на представленном выше примере. Это будет прекрасный естественный дренаж.

Ведь подпорную стенку нужно не только возвести, сделав правильный расчёт, и используя определённый состав бетона, а так же технологию, сравнимую с возведением ленточного фундамента. Её ещё нужно красиво облицевать, так как зрелище голой бетонной стенки на участке, будет печальным.

Внимание! Но если на участке создать грамотный контруклон, а главное – дренаж, то вполне можно обойтись и без подпорных стенок.

Структура отмостки

Структура отмостки

  • Прежде всего, при строительстве на склоне выполняется по-другому отмостка. Если на ровном участке её ширина по всему периметру фундамента одинакова, то здесь она разноширокая.
  • Наибольшую ширину (4-5 м) должна иметь та её часть, которая обращена вверх по склону. По бокам делаются полосы в 2м, и они должны идти вниз каскадом. Снизу, отмостке достаточно всего 1м ширины. При этом, на стыках бетонных полос, у отмостки должны быть срезаны углы. То есть, её общий контур будет не прямоугольным, а многогранным.
  • По направлению вниз склона, разуклонка отмостки будет естественной, а вот с обратной стороны – той, которая смотрит на верхушку холма, искусственной. Это значит, что поверхность отмостки будет направлена не вверх, а вниз – в искусственно созданную выемку в грунте.

Особенности обустройства фундамента на участке с уклоном

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Обязательными этапами, перед началом строительства на сложном рельефе, являются геодезические замеры. Они позволяют с точностью определить степень уклона. Параллельно проводятся гидрогеологические изыскания, направленные на выявление уровня залегания грунтовых вод и на определение состава грунта на участке.

По результатам этих исследований, будет выбран оптимальный вариант фундамента, который сможет выдержать предполагаемую нагрузку.

Экономить на проведении этих работ не стоит, ведь ошибки, допущенные при закладке основания здания, могут привести к его деформации, частичному или даже полному разрушению.

Какие типы фундаменты подходят для неровных участков?

Даже на ровной территории земли обустройству фундамента уделяется особое внимание. Ведь от его прочности и надежности в большой степени зависит долговечность дома. На участках с уклоном используют три вида фундаментов:

  1. Ленточный</strong>;
  2. Ступенчатый</strong>;
  3. Свайный.

Разберем более предметно особенности каждого из них.

Ленточный фундамент

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Ленточный тип используется на земельных наделах с небольшим уклоном. На участках с углом наклона выше 20%, обустройство основания такого типа становится экономически нецелесообразным, только если вы планируете возведение цокольного этажа.

Горизонтальный уровень верхней плоскости ленточного фундамента должен быть идеальным. Обязательным этапом является армирование, которое придаст основанию необходимую прочность.

Для заливки подходят грунты, не склонные к сезонному промерзанию (пучинистости) и заболачиванию. При необходимости небольшой уклон выравнивают, подсыпая и утрамбовывая его до требуемого уровня.

Ступенчатый фундамент

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Разновидностью ленточного является ступенчатый фундамент. Его целесообразно использовать на участках с достаточно большим перепадом высоты.

В этом случае, перед заливкой бетона, обустраиваются террасы, равные по площади частям дома. На каждой площадке роется траншея, монтируется опалубка и армируется.

Части основания соединяются между собой перемычками или подпорными стенками. Общий угол уклона ступенчатого фундамента должен совпадать с углом уклона слоя грунта с несущей способностью.

Свайный фундамент

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Свайный тип основания является самым распространенным видом, используемым при строительстве домов на участках с уклоном. Здесь для постройки используются подпорные колонны.

Читайте также: Свайно-ростверковый фундамент. В каких случаях он используется? Плюсы и минусы

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Наиболее популярным решением является забивка винтовых свай, с последующим созданием перемычек между ними. Такой вид имеет ряд преимуществ:

  • Его можно устанавливать на пучинистых и подвижных почвах, ведь сваи вбиваются значительно ниже уровня промерзания;
  • Подходит для территорий с самым различным углом наклона;
  • При конструкционной необходимости, возможна комбинация с другими видами фундамента.

Да, и большинстве случаев (если не требуется существенное углубление свай), такое основание для дома стоит намного дешевле других вариантов.

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Правильно рассчитанный и возведенный фундамент прослужит много лет, без потери прочности, выдерживая воздействие грунтового давления и атмосферных осадков.

Поэтому, при выборе и закладке основания, стоит прислушаться к рекомендациям специалистов и не экономить на материалах. Бережливость в этом случае, может значительно снизить прочность постройки и привести другие неприятности в процессе эксплуатации дома.

Что нужно учесть при строительстве дома на земельном участке с уклоном?

Участок с уклоном потребует более основательного подхода к планированию размещения жилого дома и построек. Очень важно правильно сделать правильные расчеты глубины залегания фундамента, а также распределения нагрузки на него:

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Помимо этого эксперты крайне не рекомендуют располагать жилую постройку в нижней части участка и советуют возводить коттедж на самом возвышенном и сухом месте. Этому есть обоснования:

Перепады температур

Ночной холодный воздух всегда спускается по склону вниз, а следовательно дом, возведенный в нижней части участка, будет находится на пути его естественного движения.

В результате образовывается «карман холода». В нем температура на несколько градусов ниже, чем вокруг, что недопустимо для жилого дома.

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Водные потоки

Нижняя часть склона (низина) может часто подтапливаться и даже заболачиваться, по причине скопления осадков, а это негативно сказывается на строении.

Для коттеджа, построенного на самой высокой точке участка, проблема водоотведения столь велика. В этом случае, используя особенности рельефа, можно организовать естественный сток поверхностных вод.

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Особое внимание необходимо уделять гидроизоляции и дренажу. Ведь дождевые и талые воды, стекая по наклонной поверхности, могут подмыть фундамент или даже разрушить его. Направить стоки в сторону от здания, можно при помощи грамотно организованной ливневой и дренажной систем.

Движение почв и оползни

Перед тем, как начать строить на участке с уклоном, рекомендуется обязательно провести геодезические изыскания.

Если есть хоть малейший намек на возможную неустойчивость грунта и движение почв, строить на таком склоне, без укрепления, нельзя. При малом уклоне будет достаточно высадить деревья и кустарники, которыми своими корнями удерживают почву. А вот при сильном перепаде высот лучше укрепить грунт геосетками и сваями.

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

До начала строительства, землю необходимо обезопасить от оползней. Для этого сооружаются временные подпорные стенки, сваи, столбы, вбитые в землю в местах, наиболее подверженных смещению.

Подъезд и расположение спецтехники

Организация стройплощадки на таких участках может оказаться проблемой. Ведь понадобится ровная территория для разгрузки стройматериалов. Да и строительной технике на наклонной поверхности работать не очень удобно.

Об этих вопросах стоит позаботиться заблаговременно: подготовить ровное горизонтальное место для выгрузки и временного хранения строительных материалов, организовать подъездные пути.

Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках

Бытует мнение, что для проведения строительных работ лучше срезать склон и строить на ровной площадке. Это в корне неверно. Такой способ нарушит природную структуру рельефа, что может привести к изменению естественного водного горизонта, а это чревато оползнями. Да и добиться разрешения администрации на проведение подобных работ крайне трудно.

Дизайн участка на склоне

Уклон территории сада – это безграничное поле для дизайнерской фантазии. Перепады высот можно обыграть так, что местность преобразится, станет необычной и неповторимой.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Чтобы сделать более комфортным территорию дачи с крутым уклоном, необходимо соорудить подпорные сооружения, террасу и лесенки.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Особое внимание при планировке участка необходимо уделить системе дренажа, чтобы исключить риск затопления в результате сильных осадков. Система полива растений тоже должна быть продумана, так как почва на склонах чаще всего обезвожена.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Приемы ландшафтного проектирования участков на склоне:

Постройка террас

Этот прием используется для участков, уклон которых составляет 15 градусов и выше. Террасирование – это постройка горизонтальных площадок с опорами, которые значительно облегчают быт.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Несмотря на то, что эта процедура достаточно трудоемкая и дорогостоящая, результат ее – это комфортный, удобный и уютный участок.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Террасирование предполагает:

  • Защиту грунта от деформации, создание системы отвода влаги.
  • Удобное и безопасное перемещение людей по склону.
  • Создание комфортных мест для отдыха, сада и огорода.
  • Постройку надежных и качественных опор.
  • Обустройство территории для комфортного времяпровождения.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Процесс постройки террас достаточно творческий. Площадки могут быть расположены как на одной линии, так и в шахматном порядке или в любом другом, желаемом владельцем.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Подпорные стенки

Как укрепить склон на участке? Возведение подпорных стенок – это отличный вариант не только для укрепления, но и для декора участка.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

При строительстве стенок необходимо знать:

Чтобы подчеркнуть ландшафтный дизайн и сделать его уникальным, необходимо тщательно подойти к подбору материалов для строительства стенок, учитывая общий стиль оформления. Подпорные конструкции изготавливают из дерева, брусьев, кирпича, камней.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Ненадежные, пористые и поверженные коррозии материалы необходимо обрабатывать специальными составами и красить. Речь идет о металле, дереве и так далее.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Для надежности конструкции из тяжелых материалов, под нее укладывается прочный фундамент.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Дренажная система

В результате паводков и ливней почва на склоне может быть размыта поэтому система дренажа обязательно должна быть проложена здесь.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Дренаж представляет собой систему из металлических труб или фильтров, которые прокладываются в нижних частях несущих конструкций.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Стоит отметить, что вода из системы дренажа может использоваться в хозяйстве, например, для полива растений.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Достаточно лишь установить специальные емкости для ее накапливания. Такая вода подойдет и для искусственного водоема, если ее отфильтровать.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Лестницы на склоне

Лестницы используют для соединения террас, особенно, если склон на участке слишком крутой.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Лестницы предназначены не только для более удобного передвижения по территории, но и для укрепления склона на дачном участке, а также в декоративных целях.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Чтобы сооружения гармонично вписались и подчеркнули дизайн, необходимо обратить внимание на следующие рекомендации:

Ступеньки могут быть абсолютно любыми по форме и размеру. Здесь совершенно не обязательно ровняться на установленные стандарты.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Лестница из дерева – это самый бюджетный вариант постройки.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Лестница из камня или кирпича более дорогостоящая, да и процесс ее возведения очень трудоемкий.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Если лесенка получается слишком крутой, то для безопасности передвижения рекомендуется установить поручни или перила.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Если лестница слишком длинная, то разумнее разбить ее на несколько пролетов, на которых можно установить скамейки для отдыха.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Сад на склоне

Взглянув на фото участка на склоне, можно отметить, что он также может быть функциональным и удобным.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Прежде чем разбивать на склоне сад и высаживать растительность, необходимо изучить характер почвы и продумать систему полива.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Холмистая местность чаще всего имеет каменистый грунт и прежде чем озеленять ее необходимо позаботится о ввозе на территорию плодородной почвы. Камни можно использовать для оформления клумб, цветников, дорожек и тропинок на участке.

Строительство дома на склоне: фото и советы по планированию, дом на склоне с цокольным этажом, дизайн домов на склоне

Рекомендации по обустройству участка с уклоном

Ландшафт участка с уклоном формируется по своим правилам. Каждая зона располагается в зависимости от своего назначения, размера, рельефа местности и т.д. Часто на обустройство территории влияет возможность создания террас — горизонтальных площадок, которые легко эксплуатируются.

Террасирование

Выравнивание обычно всего проводится на склонах с уклоном больше 15 градусов. При небольшом наклоне никаких доработок поверхности не проводится. На участках со средним наклоном потребуется соорудить подпорки для террасы. Если угол очень большой, понадобятся серьезные строительные работы с применением тяжелой техники. Количество площадок и их размеры зависят от угла наклона. Для перехода с одного уровня на другой используются лестницы.
Террасирование начинается с определения крутизны склона проводится в несколько этапов:

  • Разметка горизонтальных площадок. Их размеры должны быть такими, чтобы свободно размещались элементы участка — дом, клумба, огород. Они могут располагаться в различной последовательности — в один ряд, в шахматном порядке, асимметрично, все зависит от пожелания хозяина.
  • Формирование горизонтальных площадок. Работа начинается сверху, постепенно опускаясь к основанию. Срезанная почва перемещается на нижние участки. Обычно высота стенок конструкции не превышает 0,6-0,8 м, а ширина — 4-5 м. На маленьких наделах оборудуют 2-3 уровня, на больших — от 5 и больше.

Террасы удерживаются вертикальными стенками. При их возведении необходимо учитывать следующее:

  1. На перегородки действуют опрокидывающие и сдвигающие силы, поэтому конструкция должна противостоять таким нагрузкам. Для увеличения прочности и долговечности стен нужен фундамент, размеры которого зависят от размера перегородки, а также от характеристик почвы.
  2. Чтобы опора выдерживала большие вертикальные нагрузки, создают дренажную систему, которая предотвращает подмыв основания водой.
  3. При строительстве «сухим» методом камни пересыпайте грунтом с семенами. Через короткий промежуток времени стена будет иметь очень красивый вид. Но без цементного раствора защитное сооружение плохо противостоит большому количеству воды, которая появляется на участке во время дождя или таяния снега.
  4. Очень красивыми и прочными получаются стены из кирпича. Перегородки можно изготовить глухими, разряженными, извилистыми или зигзагообразными и т.д.
  5. Деревянные сооружения смотрятся очень красиво, но срок их службы небольшой, даже после обработки специальными препаратами.
  6. Стены из бетона можно строить высотой до 3 м, что гораздо больше, чем из камня или кирпича (0,8 м). Допускается использование готовых панелей или заливать опалубку.

Жилые и вспомогательные постройки

Возводить здания на наклонных участках достаточно трудно. Для этого требуется выполнить большой объем работ на цокольной и подземной части здания. В идеальном случае постройка должна защищать территорию от господствующих ветров и не затенять зеленые насаждения.
При строительстве воспользуйтесь нашими рекомендациями:

  • Строения размещайте таким образом, чтобы между ними было кратчайшее расстояние.
  • Рекомендуется строить дома на севере или северо-западе надела.
  • Если участок развернут к югу, дом возводите на самом верху. Если на восток и запад — также выше всех элементов дачи, у ее северной границы.
  • Если территория спускается на север, здание возводите посредине надела, ближе к западной стороне.
  • В любом случае не стройте дом внизу склона, чтобы избежать подтопления. Фасад строения должен быть направлен на улицу.
  • Часто между зданием и дорогой оставляют 5-7 м свободного пространства, которое заполняют цветами и низким кустарником.
  • Важное значение имеет расположение окон. Проемы, выходящие на юго-восток и юго-запад, обеспечивают освещение помещения в течение всего дня, а на север — создают затенение, охлаждающее помещение в жаркую погоду.
  • По размерам тени, отбрасываемой домом, можно определить геометрию зоны отдыха и стоянки автомобиля.
  • Беседка обычно располагается в самом красивом месте, с хорошим обзором. Детскую площадку располагают на лужайке под окнами комнаты, где взрослые чаще всего собираются в дневное время. На краю оставляют место бод барбекю.

Существует несколько приемов строительства дома на склоне. Горизонтальность постройки обеспечивается за счет высокого цоколя, в этом случае естественный наклон сохраняется. В цоколе можно разместить гараж, сарай, кухню. Место под здание выравнивается подсыпкой или подрезкой.

Зеленые зоны

На наклонной местности насаждения смотрятся особенно красиво.
Растения высаживаются по определенным правилам:

  • Овощи и фрукты выращивают на солнечной стороне, где они хорошо приживаются.
  • Деревья не высаживайте ближе 5 м от построек, чтобы в них не было сырости от недостатка света.
  • С северной стороны постройки посадите фруктовые раскидистые деревья — яблони, груши. Можно также разместить яблоню и вишню с восточной стороны здания. В этом случае летом возле дома будет большой затененный участок.
  • Кустарники высаживайте возле гаража, а также вокруг компостных куч и других неприглядных мест.
  • На южной стороне дома посадите теплолюбивые растения — виноград.
  • Овощи выращивайте посредине территории, где нет тени. Такие же условия обеспечьте цветнику.
  • Откажитесь от высокого кустарника по краям огорода, он дает длинную тень Можно вырастить малину с южной стороны огорода, тени она почти не дает.

Создание системы водоотвода

На планировке участка с уклоном обязательно должна быть указана схема водоотвода, который необходим для сохранения постоянного водного баланса и быстрого удаления дождевой воды и влаги, появляющейся весной во время таяния снега. Опасность от лишней влаги заключается в образовании промоин.
Чем круче угол наклона, тем быстрее размоет его вода. Даже небольшие ручейки со временем вымывают глубокие промоины, что приводит к образованию глубоких оврагов. К обустройству водостоков приступают после окончания строительства основных построек, коммуникаций, зеленых посадок.
Дренаж может быть открытым и закрытым. Последний вариант имеет преимущество, т.к. экономит полезную площадь. Над ними можно организовать подъездные пути и дорожки.
Водоотвод представляет собой систему траншей и приемных коллекторов. Магистрали роют вдоль склона. Наиболее эффективным считается вариант, при котором канавы располагают в виде «елочки». В этом случае дополнительные отводы примыкают к центральной траншее, выводящей влагу за пределы участка или в приемный коллектор.
Глубина траншей — 0,3-1 метр. Дно должно быть с уклоном не менее 2 мм на длине 1 м. Засыпьте его песком слоем 10 см, затем покройте геотекстилем с нахлестом на стены. Сверху насыпьте щебень слоем 15-20 см.
На подготовленную подушку положите отрезки перфорированной дренажной трубы и соедините их между собой. Трубу засыпьте щебнем и накройте геотекстилем. Оставшееся место заполните песком или грунтом.

Декорирование участка

Разноуровневое расположение отдельных участков позволяет внедрить оригинальные идеи. Хорошим вариантом для нестандартной территории считается альпийский стиль с большим количеством необработанных камней и ярких цветов.
Используя эти элементы, можно решить такие задачи:

  1. Оформление зон;
  2. Укрепление валунами почвы;
  3. Задерживание снега;
  4. Декорирование участка.

На наклонном наделе растения высаживаются по определенным правилам: чем выше место, тем ниже растения. Наверху должны находиться низкорослые виды, у основания — деревья и высокие кусты, что позволяет визуально выровнять надел.
На даче не должно оставаться свободных полян. Полосы заполните газоном или почвопокрывными растениями, которые предотвращает вымывания грунта. На покатом склоне можно вырастить газон.

Расположение дорожек

Для перемещения по участку продумайте расположение тропинок.
К ним предъявляются такие требования:

  • Ширина дорожек и высота ступеней на всей территории должны быть одинаковыми, чтобы избежать травм при подъеме и спуске. Для сглаживания перепадов высот дорожек делайте их извилистыми.
  • Максимально допустимый угол тропинки — 45 градусов. При таких параметрах обязательно изготовьте перила. Проступи изготовьте шириной 25-30 см, подступеньки высотой 15 см.
  • При большом уклоне земельного участка на лестнице обязательно предусмотрите площадки для отдыха, после которых направление движения должно меняться.
  • Самой доступной по цене считается деревянная лестница. В этом случае подступенек изготовляют из досок, закрепленных с боков колышками, а проступь образует уплотненная почва.
  • Более прочной будет лестница из кирпича, камня или бетона. В последнем случае используйте опалубку.
  • Секция лестницы с 10 ступеньками или более должна опираться на бетонную основу, которая не даст ей сползти.
  • Размеры и форма лестниц зависят от функционального назначения участка и не обязательно соответствуют принятым стандартам.

Укрепление склонов

Чтобы почва не сползала, грунт необходимо укреплять. Для этого используются такие методы:

  1. Природные укрепления. Применяются при небольших углах (до 15 градусов). Участки на склонах рекомендуется засаживать стелющимися растениями, возле основания — сиренью, шиповником, ивой. Корни этих растений переплетаются и формируют прочный каркас.
  2. Использование геоматериалов — геотекстиля или георешетки. Материал укладывается на поверхность и засыпается почвой. Через короткий промежуток времени появляется слой дерна и другой растительности, которые надежно предупреждают сползания почвы. Срок службы геоматериала — более 50 лет.
  3. Насыпь. Это создание барьеров из грунта, который берется у подошвы и подсыпается сверху склона. Используется на больших участках, т.к. занимает много полезного пространства. Периодически грунт необходимо подсыпать для увеличения высоты насыпи.
  4. Подпорные стены из дерева или камня. Не только укрепляют склоны, но и создают удобное террасирование. Чаще всего этот способ используется на холмистой местности с любым перепадом высот. Перегородки до 0,8 м легко соорудить самостоятельно. Массивные стены, способные выдержать большую нагрузку, строятся с использованием тяжелой техники.
  5. Габионы. Это специальные конструкции заводского производства, заполняемые галькой, камнями и другими материалами. Если содержимое пересыпать землей, весной над конструкцией появится поросль, которая замаскирует ее.

Смотрите видео об участке с уклоном:


Мало привлекательный поначалу дачный участок, расположенный под углом к горизонту, при правильном подходе станет красивой и комфортной зоной отдыха. Для получения хорошего результата необходимо изучить особенности использования проблемной территории, которые стоит учитывать еще на стадии разработки проекта

Укрепление склона под фундамент

Устройство фундамента на склоне требует предварительного проведения работ по укреплению склона. Они нужны для того, чтобы избежать пучения грунта зимой, его сдвигов и других явлений, способных разрушить или сделать мене прочным основание.

Все варианты укрепления склонов основываются на принципе армирования слоев грунта с целью повышения их стабильности и прочности. Если угол наклона не превышает 7-10%, вполне достаточно будет насадить кустарники и деревья, которые снизят вероятность оползней и удержат поверхность грунта целостной благодаря своим разветвленным корням.

Можно создать альпинарий, соорудив у основания склона уступы и обеспечив регулярный полив каменистому саду.

Если угол наклона больше, можно установить металлические распорки, которые вкапывают по всей площади ската, использовать бревна, камни, геосетки, биоматы с креплением анкерными болтами. Хорошо подойдет и террасирование – создание подпорных стенок, которые отличаются простотой возведения и долговечностью. Перед строительством подпорной стенки снимают слой почвы, делают дренаж, выкладывают плоские камни по горке.

При выборе конкретного способа укрепления склона для ленточного, свайного, плитного или столбчатого фундамента учитывают особенности самой конструкции, ориентацию по сторонам света (наклона и участка в целом), величину угла наклона, предполагаемый слой гидроизоляции, состав почвы, глубину прохождения грунтовых вод и промерзания земли, специфические особенности рельефа.

Что такое ступенчатый ленточный фундамент

Ступенчатый ленточный фундамент обустраивают в процессе строительства масштабных сооружений на площадках, где отмечен большой угол наклона – чаще всего тогда, когда разница между перепадом уровня по горизонтали между нижней и верхней точками составляет больше 1 метра. Принцип прост: ступенчатый фундамент выполняют в виде горизонтальных площадок, которые находятся одна над другой.

ступенчатый

В плане земляных работ такой подход существенно облегчает выполнение строительства, так как обеспечение горизонтали на сравнительно небольшой площадке проходит проще, чем на всей большой площади: уменьшается объем грунта, который удаляется с поверхности, в процессе создания ступеней их размер делают оптимальным для получения подходящего значения перепада высот для всех участков.

Специфика уклона

Горизонтальные и идеально ровные участки для строительства вообще найти практически невозможно. Уклон до 3% включительно (перепад максимум 3 сантиметра для каждого метра длины) вообще не считается – такой участок называют горизонтальным. Когда же процент уклона больше указанного значения, можно уже говорить о наклоне.

Если высота в нижней точке фундамента в 4 раза больше ширины ленты, то уклон считается предельным.

И сплошную ленту в таких случаях лучше не строить – более актуальна ступенчатая методика. Ступенчатый фундамент тоже предполагает свои ограничения: длина горизонтальной ступени должна составлять минимум 60 сантиметров, ее высота не может быть меньше 30 сантиметров. Каждая последующая ступень должна перекрывать нижестоящую в конструкции на двойную ширину всей ленты либо минимум на 30 сантиметров.

Каково его устройство

Ростверк

Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.

Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.

Не всегда получается выполнить заливку бетонных смесей в один момент, поэтому обеспечивают монолитность отдельных ступеней. Когда выполняется ленточный фундамент на склоне, схема всех элементов должна соблюдаться неукоснительно.

Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.

Как рассчитать фундамент

Чтобы обустроить ленточный фундамент на склоне (ступенчатый обычно), сначала проводят тщательные расчеты. Желательно, чтобы все рассчитал профессионал, так как на данном этапе работ учитывается масса факторов: угол наклона площадки, уровень залегания вод грунтовых и промерзания грунта, климатические особенности и т.д.

Сначала желательно провести геодезические исследования, а потом на основе информации выполнять расчеты. Определяют высоту опалубки, глубину траншеи для фундамента. Замеры производят в продольном направлении по длине ленты, не забывая про временную защиту от сточных вод (они нередко затапливают траншеи) в виде земляного вала или временного рва на вершине площадки. Нужно просчитать и ширину основания, величина подошвы не должна превышать разрешенных параметров удельного давления на подушку, которая укладывается под грунт и основание.

Если трудно все учесть и рассчитать самостоятельно, можно воспользоваться специальным онлайн-калькулятором.

Пошаговая инструкция по монтажу

Когда сооружается ленточный фундамент на склоне своими руками, нужно очень тщательно следить за выполнением каждого этапа работ, так как даже незначительные элементы способны повлиять на показатели прочности и стойкости всей конструкции.

Основные этапы создания ленточного фундамента:

  1. Расчет конструкции с учетом всех важных параметров, разметка участка, установка ограничивающих кольев в углах будущей траншеи.
  2. Процесс рытья траншеи на установленную глубину, тщательное выравнивание ее по горизонтальному уровню, просыпка песчаной подушки, трамбовка, проверка горизонтали уровнем, выравнивание повторно и коррекция при необходимости, засыпание слоя щебня, снова трамбовка, проверка ровности.
  3. Прокладка слоя гидроизоляции.
  4. Далее нужно сделать опалубку, смонтировать арматурный каркас, залить бетон.
  5. Лента выдерживается до полного набора прочности (28 дней), первые 10 дней по поверхности бетона разбрызгивается вода. Демонтаж опалубки через 10 дней.
  6. Покрытие ленты слоем утеплителя и гидроизоляции, продолжение строительных работ.

Правильно рассчитанный и выполненный ленточный фундамент на склоне способен обеспечить нужные геометрические и эксплуатационные характеристики зданию, снизив до нуля влияние на параметры будущего строения неровностей площадки. Выполнять все этапы работ нужно в правильном порядке, в строительстве использовать только качественные материалы. Все работы можно провести своими руками, при наличии определенных знаний и инструментов.

Как строится свайный фундамент на склоне?

При монтаже свайного фундамента земляные работы сведены к минимуму. Сваи всверливаются в почву на разную глубину так, чтобы верхние их края были в одной плоскости. На них устанавливается горизонтальная платформа, на которой затем строится дом.

Этапы строительства свайного фундамента на склоне:

  1. Определение точки наименьшей высоты цоколя. Первую сваю необходимо ввинтить в самой верхней части будущего основания дома. Именно ее верхняя часть и определяет уровень высоты основания.
  2. Определение точки наибольшей высоты цоколя. Вторая свая ввинчивается в нижней угловой точке основания. Верхняя ее часть выравнивается в уровень с верхней точкой первой сваи. Между ними натягивается трос, который и служит горизонталью основания дома.
  3. Каждая последующая свая вводится в грунт до тех пор, пока не выровняется с установленным уровнем.
  4. Монтаж свайного фундамента завершается заливкой монолитного ростверка.

Столбчатая конструкция для жилого строения на склоне – можно и так!

Если необходимо быстро построить каркасный дом своими руками на склоне, то столбчатая конструкция фундамента будет наиболее подходящей. Данный фундамент рассчитан на небольшую массу постройки, а главное, его преимущество – низкие материальные затраты на монтаж.

Столбы надо располагать в узловых точках и в местах, куда приходится основная нагрузка от строения
При возведении подобных оснований надо возвести ряд несущих столбов, используя тот или иной строительный материал

При монтаже столбчатого основания используются различные материалы: дерево, кирпич, бетон. Дерево – самый экономичный материал, а также требует наименьших затрат времени. В то же время при использовании древесины необходимо проработать систему гидроизоляции, тогда срок эксплуатации строения составит не одно десятилетие.

Кирпич для столбчатого фундамента применяется чаще всего. Он прочный, надежный, но требует достаточно много времени и навыков для монтажа.

Железобетонное столбчатое основание надежное и крепкое. Его монтаж требует дополнительного устройства опалубки. К тому же необходимо время на сам монтаж и просушку фундамента перед началом основного строительства.

Рекомендации по устройству на склоне разных типов фундаментов своими руками

Если есть навыки строительных работ и дефицит бюджета на строительство, то выполнение работы по монтажу фундамента можно делать самостоятельно. При правильном расчете и точном понимании особенностей грунта и склона, фундамент, сделанный собственноручно, простоит не одно десятилетие.

Сначала необходимо определить, какой тип фундамента будет наиболее целесообразным для строительства, затем следует просчитать весь объем строительных материалов и приступить к работе.

Современное строительство ведется с применением новых технологий и материалов. Перед началом монтажа основания дома следует почитать литературу и узнать о них. Сейчас, наравне с металлической, применяется арматура стеклопластиковая для фундамента. Она не подвержена разрушению от контакта с водой и имеет ряд других преимуществ.

Также в строительной литературе следует почитать темы о том, нужен ли утеплитель для фундамента и можно ли арматуру для фундамента варить. Эта информация станет весьма полезной новичкам в строительстве более опытным мастерам.

Важно помнить, что устройство монолитной фундаментной плиты производится в опалубке, состоящей из днища и боковин.

Чтобы усилить прочность свайного основания, необходимо делать каркас для фундамента из арматуры. Сами сваи также армируются. Нужно понимать, как правильно вязать арматуру для фундамента. Во многом прочность конструкции зависит именно от жесткости используемой арматурной сетки.

Основные этапы строительства ленточного фундамента

Для самостоятельного эффективного возведения ленточного фундамента на склоне существует определенная технология, которая требует четкого выполнения этапности работы.

  1. Подготовительные работы. Перед непосредственной укладкой ленточного фундамента необходимо пробурить так называемые разведочные скважины. Они выполняют одновременно несколько функций. В первую очередь являются источником воды, и вместе с тем показывают уровень залегания грунтовых вод.
  2. Расчет фундамента. Для проведения этой процедуры необходимо определить возможный вес постройки, снеговую нагрузку, возможное давление на грунт, а также размеры фундамента. После нужно провести корректировку всех данных. Для получения веса дома нужно вычислить его объем математическим путем, даже если форма будущего строения достаточно сложная. В результате вычислений вы получите некоторое число в м3. Вычисляется количество строительных материалов, которое позволит определить удельный их вес. Зная две эти величины достаточно легко определить вес общей конструкции. Учитывать нужно и всю технику, которая будет расположена в доме, а также, в случае строительства гаража, весь автомобиля. Данная величина именуется полезной нагрузкой. Определить глубину залегания фундамента нужно из расчета грунта на участке. Если основной материал грунта песок, глубина должна быть не менее 0,7 метра, непучинистых грунтов – 0,5 м, глинистых – более глубины промерзания почвы.
    Возведение фундамента лестничным типом

    Возведение фундамента лестничным типом

  3. Обустройство траншеи. Для качественного выполнения всех работ необходимо четко соблюдать порядок строительства подобного фундамента. Глубина траншеи полностью зависит от того типа почвы, который преобладает на застраиваемом участке. В случае, если основным материалом грунта является песок, глубина траншеи должна быть не менее 70 см. В целом можно сказать, что глубина должна быть около 20-30 см ниже возможного уровня промерзания грунта. Однако если строительство происходит на сухом грунте, залегание может быть и незначительно выше. Но все же минимальным остается размер в 50 см. Ширина вырытой траншеи должна соответствовать ширине стены и быть немного шире. Дно ямы ни в коем случае нельзя делать под наклоном, оно должно быть ровным. Помимо этого траншея не должна располагаться в непосредственной близости с котлованами или обрывами, поскольку такое расположение может стать причиной сдвига, и как следствие разрушение всего здания. В случае сильного уклона поверхности рекомендуется строить ступенчатый фундамент, однако инструкция требует строго горизонтальной подошвы. Если планируется монолитная подобная конструкция, необходимо провести армирование. Нижние пруты необходимо располагать отдельно на нижнюю ступеньку, а вертикальные нужно класть так, чтобы они практически поднимались до верхнего уровня фундамента. Помимо этого нужно дополнительно добавить два несущих уровня для обеспечения жесткой конструкции.
  4. Монтаж песчаной подушки. Этот элемент является обязательным. Основная функция песчаной подушки – это распределение нагрузки. Толщина должна составлять около 10-15 см. Уложенный песок требуется тщательно выровнять, после чего смочить и как следует утрамбовать. В ситуациях, когда основа строения несколько выше 40 см, слой песка нужно дополнительно покрыть слоем гравия или щебенки. Толщина данного слоя должна быть идентичной толщине песчаного слоя.
    Заливка фундамента ленточного типа на склоне

    Заливка фундамента ленточного типа на склоне

  5. Процесс бетонирования. После процесса армирования можно переходить к самому бетонированию фундамента. Оптимальным будет выбор цемента марки М200, не ниже. Процесс заливки опалубки должен быть непрерывным, иначе железобетонная лента станет очень уязвимой в местах границ заливов. Особо тщательно нужно избавлять раствор от пузырьков воздуха. Этому может способствовать использование глубинного вибратора. После того, как бетон залит, нужно дать ему время для полной просушки. Обычно для этого требуется не менее месяца. И только после этого можно переходить к строительству самого здания.
  6. Гидроизоляция основы. Несмотря на то, что ленточный фундамент на склоне выполняют из бетона, он нуждается в качественной гидроизоляции. Как правило, для этих целей застывший бетонный фундамент требуется покрытие наплавляемой, обмазочной, напыляемой гидроизоляцией. Возможно применение и рулонной гидроизоляции. Также не стоит забывать про устройство дренажной системы. Бетонная лента станет препятствием возможному перемещению некоторого количества грунтовых вод с возвышенности, что может становиться причиной накапливания влаги. Дренажная же система будет препятствовать размыву основы. При монтаже водоотвода нужно учитывать напластование почвы, а также величину склона участка. В некоторых ситуациях достаточным будет монтаж системы лишь со стороны возвышенности, однако для более высокой надежности и уверенности в том, что подмыва не будет, лучше монтировать водоотвод вокруг всего дома. Длительный срок эксплуатации здания возможен лишь при условии высокого качества дренажа.

Мелкозаглубленный или ступенчатый ленточный фундамент, который был возведен без нарушения строительных норм, способен обеспечить достаточно надежную опору для вашего жилья или гаража, что стоит на участке с уклоном, который будет служить длительное время. Все работы можно выполнить без помощи специалистов, главное четко соблюдать все советы профессионалов в этом деле.

Как сделать фундамент на склоне?

От типа конструкции основания зависит технология оборудования фундамента на склоне. Это означает что ленточные, столбчатые и свайные фундаменты обустраивают по разным технологиям. Далее мы рассмотрим главные этапы возведения фундаментов на склоне.

Ленточный фундамент

Варианты возведения ленточного фундамента
Ленточный вариант предполагает строительство монолитного цоколя, одна его сторона которого будет находиться глубже, чем другая.

Это значит, что одна часть  фундамента будет подпорной стенкой склона. Такая конструкция требует больших объёмов заливки бетона .

По этой причине устройство ленточного фундамента с большим уклоном склона, будет оправдано только тогда, когда на нём будет возводиться строение из кирпича или бетона.

Этапы устройства ленточного фундамента на склоне:

  1. Какая-то часть склона срезается под углом 90 градусов к плоскости ростверка;
  2. Вдоль среза монтируется подпорная стенка, в её основании закладывают траншею под цоколь ;
  3. В траншею делают опалубку и затем заливают бетоном.
  4. Когда бетон застыл, под нижней стеной делают опорную насыпь.

Столбчатый фундамент

Столбчатый фундамент для дома на склоне
Фундамент заглублённый  столбчатого типа устраивают под горой или между холмами. На очень крутой поверхности слабоустойчивые столбы не смогут выдержать поперечной нагрузки.

По этой причине в данном случае, возведения фундамента на склоне почти не отличается от устройства фундамента на ровной поверхности. И это значит что для устройства этого фундамента, необходимо будет обустроить почти ровную площадку, ограничив её двумя подпорными стенками.

Пространство между стеной расположенной сверху и стенкой расположенной снизу засыпают уплотнённой почвой. При этом стена расположенная сверху, будет удерживать грунт , расположенный сверху, нижняя препятствует сползанию террасы.

Этапы устройства столбчатого фундамента:

  1. Обстраивается верхняя стена (её заливают лентой, с трапециевидным сечением);
  2. По той же технологии делаем нижнюю подпорную стену;
  3. Между стенами делают насыпную террасу (делают шурфы);
  4. В шахтах шурфов выкладывают или заливают столбы, поверх их делают балочный, может быть монолитный ростверк.

Свайный фундамент

Свайный фундамент подходит для обустройства на любом склоне.

Конструкция свайного фундамента для деревянного дома на склоне
Свайный фундамент почти исключает земляные работы. Сваи вбивают или высверливают в грунт на определённую глубину, но так чтобы они на поверхности были в одной горизонтали.

Сверху свай укладывают монолитную плиту ростверка, на которой будет возведён дом.

Этапы устройства свайного фундамента:

  1. В верхней точке будущего фундамента ввинчивают сваю (её верхняя точка будет наименьшей высотой цоколя);
  2. Монтируем нижнюю угловую сваю (её видимая часть равна наибольшей высоте цоколя);
  3. Остальные сваи вбиваем так, чтобы срез каждой ходил по горизонтали.

После завершения устройства такого основания приступают к заливке монолитного ростверка . Он обустраивается в опалубке, которая обустроена из бортиков и подпорного днища.

Мы разобрали несколько вариантов фундаментов на склоне. Надеемся, что информация вам будет полезной.
Желаем удачи!


Технология строительства

Итак, ступенчатый фундамент – как сделать его правильно? Составление проекта – половина успеха. Остается все работы выполнить правильно, для чего необходимо знать, что представляет собой схема монтажа ступенчатого фундамента на склоне.

Фундаментное основание должно быть стабильным и защищенным от возможных оползаний, не поддаваться воздействию воды.

В ходе работ придется отслеживать устойчивость стен котлована, очередность монтажных мероприятий и качество их проведения.

Земляные работы

От правильности подготовки котлована зависит стабильность фундаментного основания. Вариант его формирования определяют по состоянию и разновидности грунтового состава.

Угол наклонности откосов выбирается с таким расчетом, чтобы грунт не осыпался. Для песчаной почвы этот показатель составляет тридцать – сорок пять градусов, на глинистом составе значение его увеличивается до пятидесяти – шестидесяти градусов.

Стабильность фундаментного основания

Если вы устраиваете фундамент в виде ступеней, котлован под всей площадью объекта можно не копать, так как каждая из ступеней должна в качестве опоры иметь материковый грунтовый состав. Выкапывается только траншея под формирование ступени.

Изначально снимают грунтовый слой на откосе по линии фундаментного основания, несколько выше уровня его закладки, выдерживая при этом наклонный угол. Если встретится грунтовый участок, не отвечающий требованиям по несущей способности, его следует удалить полностью, дойдя до более плотной почвы.

Оставшуюся часть котлована, предназначенного под ступенчатый фундамент, выкапывают вручную. Работы начинают вести с самой нижней разметочной точки, постепенно перемещаясь вверх, выдерживая размерные параметры очередной ступени. По ширине траншея должна быть несколько больше фундамента.

Установка опалубки

Чтобы грунт не осыпался, в местах уступов закладывается сплошная опалубочная конструкция. Частично такое укрепление представляет собой несъемный вариант, так как после выполнения бетонирования не все щиты можно демонтировать.

Закончив подготовку и защиту траншеи, на дно ее заливают тонкий слой тощего бетона, чтобы предотвратить проникновение в землю цементного молочка.

Подготовка и защита траншеи

Если дно траншеи получилось ровным, тощий бетонный раствор можно залить в выставленную опалубку.

Опалубка выставляется сплошной системой в зависимости от состояния почвы. Ее необходимо соединить с крепежными элементами, установленными во время подготовки траншеи.

Как правило, ширина фундамента ступенчатого на склоне достигает пятидесяти – восьмидесяти сантиметров, а значение высоты составляет не менее тридцати сантиметров. Как и при устройстве традиционных фундаментных оснований, размеры его определяются с учетом несущих возможностей почвенного состава. Чем слабее основа, тем шире будет фундамент в виде ступеней.

Гидроизоляция

Выполняется вертикально и горизонтально, как в случаях с обычным ленточным или плоским фундаментным основанием. Если с этой целью используется рулонный рубероидный материал, то предусматривается десятисантиметровый нахлест верхней полосы на нижнюю.

Армирование

Так как общий уклонный угол ступенчатой фундаментной основы должен быть максимально идентичен рельефному рисунку площадки или несущим слоям почвы, то определяется необходимая высота уступа для фундамента.

Если проектным заданием определена закладка бетонной основы, уступ не должен превышать тридцать сантиметров, и армирование выполняется обычным способом. Ступени армируют дополнительно в случаях, когда грунты в этих местах отличаются неоднородностью состава или слабостью. Фундаментные ступени, превышающие по высоте шестьдесят сантиметров, устраиваются редко, проектируются из железобетонного материала и дополнительно усиливаются поперечными металлическими прутьями, расположенными горизонтально.

При рельефном уклоне, превышающем восемнадцать градусов, планируется уступ более 0.3 м, и его следует укреплять анкерами. В более широкое фундаментное основание закладываются стальные арматурные стержни, размещенные поперек и продольно в соответствии с проектными расчетами.

Бетонирование

Бетонный раствор, предназначенный для заливки ступенчатого основания, рекомендуется готовить на строительной площадке самостоятельно. Заливку следует осуществить в течение рабочего дня, чтобы вся масса схватывалась одновременно.

Раствор подается слоями, периодически уплотняется, чтобы удалить пустотные участки. Как правило, они образуются в точках пересечений арматурных каркасов.

Опалубочная конструкция заполняется раствором до нужной отметки, поверхность бетона разравнивается.

Монолитная бетонная конструкция

Монолитная бетонная конструкция набирает необходимую прочность в течение четырех недель, и за это время опалубка должна оставаться на месте. В некоторых случаях разрешается выполнять демонтаж щитов через две недели, когда бетон набирает до семидесяти процентов прочности, определенной проектом. Несъемные опалубочные элементы остаются в фундаментной конструкции. Как только бетон окончательно затвердеет, приступают к возведению стен.

Дренаж

Фундаментные основания ступенчатого типа, частично заглубленные по причине обустройства подвального помещения, периодически подвергаются негативному воздействию грунтовых вод. Следовательно, вдоль оснований необходимо предусматривать дренажную систему.

Дренаж оборудуется по отдельному проектному решению, после завершения работ принимается в эксплуатацию. Если строительство объекта ведется на уклонном участке, то изменяются гидрологические местные особенности, и обустройство дренажа становится важным мероприятием.

Стекающая вниз влага оседает на стенах фундамента, впитывается в них, под сооружением образуются водные потоки, вымывающие почвенный состав и приводящие к просадке грунта. Предотвратить подобное явление негативного характера можно дренажными трубами, собирающими воду и выводящими ее за территорию участка. Как правило, такие элементы дренажной системы укладываются до момента засыпки фундаментного основания.

Определенные проблемы возникают, когда дренаж устраивается на большой строительной площадке, потому что часть труб должна прокладываться непосредственно под объектом. Данная мера ограничивает численность колодцев, что усложняет их очистку и ослабляет несущие возможности почвенного состава. Линии дренажа, проходящие под фундаментами, закладываются в специальные муфты.

Необходимость дренажа в строительстве фундамента

Не стоит упускать из виду влагу, стекающую с кровельного перекрытия. Необходимо исключить ее просачивание в почву возле стен сооружения, но и делать ее отвод в дренаж тоже не рекомендуется. Будет лучше, если под нее предусмотрите отдельную водоотводную линию.

Дренаж – мера необходимая, но порой недостаточная. Только тщательное изучение гидрогеологических особенностей места позволит вам принять решение на необходимость проектирования и устройства дополнительных средств, защищающих от воды.

Источники
  • http://landshaftportal.ru/dom-na-sklone/
  • http://happymodern.ru/dom-na-sklone-foto/
  • https://stroy-podskazka.ru/fundament/na-sklone/
  • https://skedraft.ru/planirovka/tsokolnyj-etazh-v-chastnom-dome
  • https://Pogreb-podval.ru/cokolnyj-etazh-2/stroitelstvo-cokolnyj-etazh-2/proekt-doma-na-sklone-s-cokolnym-etazhom-352
  • https://Nedvio.com/fundament-i-dom-na-uchastke-s-uklonom/
  • https://dachadesign.ru/uchastok-na-sklone/
  • https://tutknow.ru/building/uchastok/8705-planirovka-uchastka-s-uklonom.html
  • https://1beton.info/maloetazhnoe/fundament/lentochnyj-fundament-na-sklone
  • https://pobetony.expert/stroitelstvo/fundament-na-sklone-svoimi-rukami
  • https://NaFundamente.ru/lentochnyj/lentochnyj-fundament-na-sklone.html
  • https://domsdelat.ru/fundament/fundament-na-sklone-kakoj-vybrat-sovety-po-stroitelstvu-dlya-chastnogo-doma.html
  • https://betonov.com/fundament/nestandartnyj/stupenchatyj-fundament.html

Андрей
Андрей
Задавайте вопросы в комментариях
Задать вопрос

Помогла ли вам статья?

Оцените статью
( Пока оценок нет )
Ремонт и отделка
