Столбчатый фундамент своими руками: расчеты, пошаговая инструкция

Что такое столбчатый фундамент?

Содержание

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая черепица для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

Пример столбчатого фундамента

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.

Характеристика столбчатого основания

Частота установки столбов составляет 150-250 см, иногда бывает и реже, но тогда понадобится более мощный монолитный или сборный ростверк из различных материалов, включая бетон, железобетон, металл или дерево.

Готовый столбчатый фундамент из бетона

Столбчатый фундамент своими руками лучше подходит:

  • для постройки не тяжелого строения без цоколя;
  • к кирпичному дому, когда нужна основа с глубоким заложением, поскольку здесь сплошная основа неприемлема, как неэкономичная;
  • когда нужна меньшая осадка, нежели допускает ленточный фундамент;
  • при необходимости минимизировать негативное воздействие на основание, вызванное морозным пучением;

Минимальное сечение столбов определяется материалом, из которого они изготовлены:

  • бетонные и бутобетонные – 0,4 м;
  • каменные – 0,6 м;
  • кирпичные над поверхностью земли – 0,38 м, при наличии забирки – 0,25 м;
  • бутовые – 0,4 м.

Два варианта столбчатого фундамента

Два варианта столбчатого фундамента.

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

  • Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;
  • Мелкозаглубленный – ростверк погружается в почву на 40–60 см;
  • Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного столбчатого фундамента

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.

Достоинства и недостатки столбчатых оснований

Столбчатый фундамент своими руками обладает следующими плюсами:

  • экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
  • материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
  • возводятся вдвойне быстрее;
  • надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
  • простотой технологии возведения;
  • не обязательно нивелирование участка;
  • малым объемом гидроизоляционных мероприятий;
  • если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.

Столбчатый фундамент своими руками

Они обладают следующими недостатками:

  • затруднительно строительство дома с подвалом;
  • конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
  • вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
  • применимы только под нетяжелые строения.

Столбчатый фундамент своими руками

Разрушение столбчатого фундамента из-за боковых нагрузок.

Преимущества и недостатки фундамента на столбах

Список достоинств столбчатого фундамента довольно обширен, в нем числятся:

  • Отсутствие потребности в грузоподъемной спецтехнике;
  • Возможность устройства свайного поля на склонах;
  • Высокая скорость возведения;
  • Отсутствие необходимости в подготовительном выравнивании стройплощадки;
  • Простота технологии, позволяющая сделать его самостоятельно;
  • Превосходная устойчивость столбов к пучению;
  • Дешевизна конструкции.

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Среди недостатков фундаментов на столбах для домов за городом числятся:

  • Малая устойчивость опор к боковым нагрузкам;
  • Ограничения по грунтам (для болотистых участков выбирать не стоит).
  • Ограничения по несущей нагрузке (для тяжелых бетонных или кирпичных домов подобное основание не подходит по определению);
  • Невозможность устройства подвала.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

  1. Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.
  2. Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.
  3. Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.
  4. Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

  • Залитого в асбестоцементную трубу железобетона;
  • Кирпича;
  • ФБС (изготовленных на заводе ж/б блоков для фундаментов);
  • Натурального камня.

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность - размечаем колышками будущие границы

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы на месте будущих столбов

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента - его высоту

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего столбчатого фундамента

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики фундамента для гидроизоляции

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Где лучше использовать фундамент на столбах

Самостоятельно построить столбчатый с ростверком поверх опор фундамент своими руками несложно. Приведенная пошаговая инструкция и описанные выше нюансы изготовления подобной опоры помогут справиться с задачей даже начинающему строителю. Все выполняется буквально за несколько дней. Правда придется подождать до месяца, пока застынет бетон в ростверке, но иначе никак.

Пример дома на столбчатом фундаменте

Пример дома

Если строение в планах возводить легкое, то подобный фундамент для него по стоимости и срокам работ сделать будет выгодней всего. Проект можно подготовить даже самому. А вот расчеты для основания под массивным коттеджем лучше заказать у профессионала.

Простота устройства и относительно небольшая стоимость столбчатых фундаментов сделала их достаточно популярными, особенно при сооружении легких зданий без подвала. В данной статье мы рассмотрим, как можно соорудить столбчатый фундамент своими руками различных видов и из разных материалов.

Фундамент является важнейшим элементом любого строения: от лёгкой садовой беседки до капитального многоэтажного загородного особняка.

Это начало постройки и её основа в буквальном смысле. От того, насколько правильно выбран, рассчитан и выполнен фундамент, зависит прочность, долговечность и безопасность эксплуатации здания. Вопрос, какой тип фундамента выбрать, возникает ещё на этапе планирования строительства. Оптимальным его решением во многих случаях будет решение возвести столбчатый фундамент своими руками: пошаговая инструкция выполнения работ может дать полное представления о принципах его конструкции и тонкостях процесса обустройства.

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Полезный совет! Столбчатый фундамент – оптимальное решение для облегчённых построек, объёмный вес которых не превышает 1000 кг/м3 (каркасных домов, бань, хозблоков, садовых домиков, террас, навесов, гаражей, летних кухонь, беседок и т.п.).

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

  • Могут быть спроектированы, рассчитаны и построены самостоятельно, без привлечения специальной техники и специалистов.
  • Могут быть устроены практически на любых почвах (исключая те, где возможны процессы пучения или имеются высоко расположенные грунтовые воды).
  • Могут быть расположены на участках с заметными перепадами по высоте (и даже на склонах холмов).
  • Не требуют подготовительных работ по выравниванию ландшафта.
  • Могут быть возведены в кратчайшие сроки (максимальное время постройки столбчатого фундамента с нуля – 2 недели).
  • Не нуждаются в сложной и дорогостоящей гидроизоляции.
  • Прочность и долговечность конструкции (возведённый со тщательным соблюдением технологии работ столбчатый фундамент может прослужить более полувека).
  • Относительная низкая итоговая стоимость.

При этом недостатков у столбчатых фундаментов всего два:

  1. Не предназначены для тяжёлых строений из кирпича и многоэтажных зданий.
  2. Исключено создание подвальных помещений.

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

  • железобетон;
  • бутобетон;
  • блоки;
  • кирпич;
  • натуральный камень;
  • дерево;
  • трубы: асбестовые или пластиковые.

    Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

Полезный совет! На песчаной почве, в которой грунтовые воды находятся на уровне ниже 1 метра, – столбчатый фундамент с плитной конструкцией может выдержать кирпичный коттедж.

По глубине заложения столбчатые основания делятся на три основных типа:

  • Заглубленные – с глубиной заложения ниже отметки промерзания почвы.
  • Мелкозаглубленные – с глубиной заложения на 40-70 см от уровня земли.
  • Незаглубленные – расположенные на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбиков с почвы снимается плодородный слой и выполняется подсыпка нерудного материала.

    Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм

Столбчатый фундамент своими руками: пошаговая инструкция

  • Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.
  • В общем случае, конструкция опорно-столбчатого фундамента – это система опор минимально возможного поперечного сечения, расположенных в точках сосредоточения нагрузки: в углах здания, в местах пересечения стен, под несущими балками, простенками, под печью. Для определения количества отдельно стоящих столбиков, расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делают ростверк.

Обустройство деревянной опалубки под столбчатый фундамент

Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Столбчатый незаглубленный фундамент

Столбчатый незаглубленный фундамент на опорах, расположенных с шагом 1,5-2,5 м, используется довольно часто. Подобные фундаменты могут быть возведены на непучинистых и слабопучинистых грунтах при том, что постройка (деревянный или щитовой дом, баня, хозблок, пристройка или летняя кухня) имеет небольшую площадь и, соответственно, небольшой вес. Более того – если строительство ведётся на скальном, крупнообломочном или не склонном к подвижкам грунте, этот тип фундамента можно устроить и под достаточно большим по площади домом из бревна или бруса. Возможно также возведение фундамента на незаглубленных опорах при условии уменьшения влияния сил пучения на строение. Для этого грунт под опорами заменяют на песчаную подушку.

Незаглубленный фундамент может быть возведен на непучинистых и слабопучинистых грунтах

В качестве материала для столбов возможно использование бетона, бутобетона, пескобетона или бетонных блоков для фундамента, размеры и цены которых весьма разнообразны. Однако чаще всего берут фундаментные блоки размерами 20х20х40. Цену такого фундамента, как и необходимое для его строительства количество блоков, можно рассчитать самостоятельно или с помощью «фундаментного» онлайн-калькулятора. Также можно изготовить своими руками столбчатый фундамент из кирпича, но при этом необходимо учесть, что недопустимо использование кирпичей силикатных или керамических с низкой морозостойкостью.

Схема устройства ростверка из деревянного бруса

Работы по строительству незаглубленного столбчатого фундамента из готовых блоков можно разделить на несколько основных этапов:

  1. Разметка будущей строительной площадки, очистка грунта, устройство дренажного слоя и гидроизоляционные работы.
  2. Определение мест расположения опор для фундамента (бетонных блоков 20х20х40). Купить все материалы при этом лучше заблаговременно.
  3. Подготовка мест под опоры. Устройство песчаной подушки под каждой опорой.
  4. Монтаж опор, каждая из которых состоит как минимум из 4-х блоков для фундамента 200х200х400. Цена всего фундамента при знании этого условия считается очень легко. Опоры (по инструкциям и фото) столбчатого фундамента из блоков 20х20х40 своими руками выкладываются в два ряда с расположением в шахматном порядке. Для швов используется густой неразбавленный цементный раствор, открытую часть блоков следует отделать штукатуркой.
  5. Обязательная гидроизоляция фундаментных опор на стыке с домом битумной мастикой, рубероидом, толем или стеклоизолом.

Полезный совет! Иногда (например, в случае устройства столбчатого фундамента для бани) опоры могут быть и деревянные – из комлевых частей дуба или сосны диаметром 20-30 см, пропитанных дёгтем или отработанными маслами. Для повышения устойчивости опоры погружают в 10-15-сантиметровый слой бетонного раствора, залитого в заранее отрытую яму.

При устройстве своими руками фундамента из блоков 20х20х40 видео-ролики и пошаговые инструкции помогут понять технологию работ, вникнуть в процесс и более точно оценить финансовые затраты.

Возведение столбчатого фундамента своими руками

Мелкозаглубленный столбчатый фундамент

Мелкозаглубленный фундамент – одна из наиболее популярных разновидностей столбчатого фундамента. Средства и усилия, которых требует его устройство, минимальны, а диапазон применения для построек каркасного типа весьма широк.

В качестве основы под каркасный дом или лёгкую баню часто делают столбчатый фундамент с использованием труб как опалубки для бетонной смеси. Поскольку всю нагрузку на себя возьмёт железобетонный столб, материал труб особого значения не имеет: подойдут и пластиковые, и асбестовые трубы, используемые обычно для устройства канализационных сетей.

Пошаговая схема возведения столбчатого фундамента

Диаметр труб зависит от нагрузки. Для легких строений типа беседок или пристроек достаточно 10 см, для зданий из бревна необходимы трубы 25-30 см. Количество бетона в итоге определяется именно диаметром трубы. На 10 м трубы 10 см в диаметре понадобится 0,1 м3 бетона, труба в 20 см потребует 0,5 кубометра, в 30 см – 1 кубометр. Расчёт сделан с учётом бетонной подушки основания.

Схема проведения работ по устройству столбчатого фундамента из асбестовых труб своими руками (видео процесса можно найти в интернете) в общих чертах следующая:

  • подготовка строительной площадки – уборка мусора, удаление посторонних предметов, снятие дёрна и выравнивание. Разметка периметра будущего здания, углов, внутренних стен и их пересечений. Места установки опор фундамента отмечают колышками;
  • затем ручным буром для столбов делают отверстия в грунте. Глубина скважины должна быть на 20 см больше рассчитанной: для устройства песчаной подушки;
  • устройство песчаной подушки с обязательной утрамбовкой и проливанием песка водой. После окончательного впитывания воды на дно следует постелить куски рубероида, дабы предотвратить уход в песок влаги из бетонной смеси;

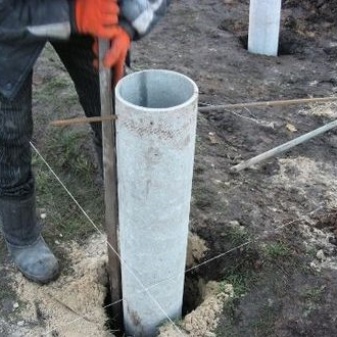

  • установка труб в скважины с запасом по высоте не менее 10 см. Выравнивание труб по уровню и закрепление их в скважинах с помощью деревянных брусков. При близком залегании грунтовых вод трубы необходимо промазать битумной мастикой до уровня грунта для гидроизоляции;

    Для рытья ям используют специальный бур для столбов

  • затем основание трубы на 40-50 см заливают тщательно вымешанной бетонно-гравиевой смесью (1 часть цемента и 2 части песка, разбавленные водой до состояния жидкого теста, соединяют с 2 частями мелкого гравия). Сразу после заливки трубу приподнимают на высоту 15-20 см и оставляют в таком положении до полного застывания цемента. Это необходимо для создания основания, противостоящего выталкиванию при пучении грунта;
  • после застывания бетона следует гидроизолировать трубу с внешней стороны рубероидом и засыпать скважину песком с поэтапной проливкой и утрамбовкой;

Полезный совет! Во время проведения работ следует периодически с помощью уровня проверять установку труб.

Заливка бетонного ростверка своими руками

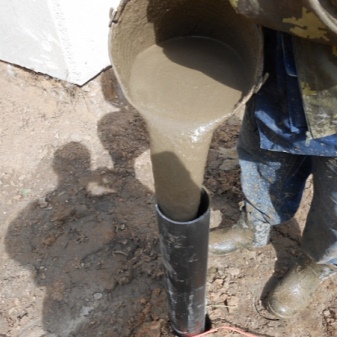

внутрь труб помещают арматуру, после чего заливают бетоном оставшуюся часть трубы;
после окончательного застывания бетона – спустя 2-3 недели – продолжают строительные работы. Надо добавить, что нелишним будет сделать гидроизоляцию фундамента полимерными или битумными растворами.По такой же схеме возможен монтаж своими руками столбчатого фундамента из пластиковых труб. Видео и фото помогут сориентироваться в тонкостях рабочего процесса, в целом несложного.

Столбчатый фундамент с ростверком

Ростверк представляет собой систему из рандбалок и обвязочных балок. Она жёстко фиксирует фундамент, исключая его смещение в горизонтальной плоскости или опрокидывание всей конструкции. При наличии ростверка нагрузка от строения распределяется равномерно по всем установленным столбчатым опорам, в результате чего повышается устойчивость и сопротивляемость разрушению.

Для облегчения понимания процесса необходимые работы изложены поэтапно.

Схема обустройства столбчатого фундамента с ростверком

Подготовка и установка опор:

  • в любом случае начальным этапом подготовки к возведению фундамента является обустройство строительной площадки. После удаления мусора и т.п. по периметру будущего фундамента удаляют дерн и верхний слой грунта;
  • для опор необходимо вырыть ямы глубиной на 20 см больше чем уровень промерзания почвы. Ширина ямы должна быть на 40 см больше ширины стены, так как с каждой стороны прибавляют по 20 см для опалубки и распорок;
  • на дне каждой ямы делают пролитую водой и хорошо утрамбованную подушку из песчано-щебёночной смеси высотой 20 см. Подушку выстилают рубероидом или полиэтиленом, чтобы влага из заливаемого в яму бетона не уходила в грунт;

    Каркас из арматуры помещают в вырытую яму, на дне которой обустроена песчано-гравийная подушка

  • короба для опалубки собирают из досок толщиной 20 мм;
  • Полезный совет! Если стены ям не обваливаются и сухие, возможно просто выстелить их полиэтиленом и обойтись без опалубки.
  • установленную в ямы опалубку рекомендуется тщательно смочить для предотвращения впитывания влаги из цементного раствора и облегчения удаления;
  • после установки опалубки в ямы помещают каркас из арматуры. Каркас собирается отдельно, из прутка 10-14 мм в диаметре. Длина прутков подбирается таким образом, чтобы застывания бетона их концы торчали над уровнем грунта на 30-40 см;
  • бетонную смесь заливают непрерывно, слоями по 20-30 см, разравнивая вибратором во избежание образования воздушных пузырей;
  • опалубку снимают через 3-4 дня, поверхность опор обрабатывают любой подходящей гидроизоляционной смесью и оставшуюся часть ямы засыпают песком. Перед засыпкой также возможно утепление фундамента экструдированным пенополистиролом.

    После снятия опалубки, поверхность бетонной опоры необходимо обработать гидроизоляционным составом

Устройство ростверка:

Есть два варианта монтажа ростверка: укладывая его на земле или поднимая над её поверхностью. Преимущество второго способа – исключение воздействия сил пучения:

Выбор материала опорных столбов

Надежность фундаментной конструкции в значительной степени зависит от правильного выбора материала опорных стоек. На этом этапе строительства не стоит стараться экономить. Если в данный момент закупка недорогих материалов позволит сэкономить определенные денежные средства, то в будущем на проведение ремонта и исправление брака придется потратить весьма значительные суммы.

Для строительства столбчато ленточного фундамента с монолитной плитой перекрытия можно использовать:

  • древесину;
  • бутовый камень;
  • полнотелый красный кирпич;
  • газобетон, пеноблоки, шлакобетонные или бетонные блоки;
  • асбестоцементные, бетонные, пластиковые или металлические трубы;
  • бетонные столбы;
  • набивные и буронабивные столбы заводского изготовления.

Читайте также:  Как возвести фундамент под сарай, беседку, бытовку с забором или сруб

Каждый материал имеет свои особенности, о которых рассказывается ниже.

Древесина

Основная причина низкой популярности деревянных фундаментов заключается в их недолговечности. Даже дополнительная обработка для защиты от влаги, гниения и насекомых увеличивает срок службы ненадолго. Однако деревянные балки могут быть использованы для устройства приподнятых над землей ростверков при строительстве легких хозяйственных и бытовых построек.

Бутовый камень

Издавна известный строителям материал, который широко использовался для возведения фундаментных конструкций. Отличается большой прочностью и долговечностью. Однако для его кладки требуются высокие квалификационные навыки каменщика для подгонки отдельных камней друг к другу. Поэтому надежные столбы из бутового камня сможет выложить только профессиональный строитель.

Типы столбчатых фундаментов
Типы столбчатых фундаментов: а. кирпичный столб на бутовом основании; б. сплошной кирпичный столб; в. кирпичный столб на бетонном основании; г. деревянный обожженный стул (дубовый или сосновый); д. стойка металлическая; е. бутовый столб.

Кирпич и блоки

Для подземной части фундаментной конструкции можно использовать только клинкерный или полнотелый глиняный кирпич высоких марок. В столбчато-ленточных фундаментах из кирпича и блоков выкладывают надземную часть ростверка, расположенную по бетонному монолиту.

Учитывая гигроскопичность этих материалов, требуется устройство поверхностного покрытия битумной гидроизоляцией в несколько слоев.

Трубы

Применение асбестоцементных, бетонных, пластиковых или металлических труб целесообразно в качестве несъемной опалубки, внутри которой устанавливается арматурный каркас и заливается бетон. В результате можно быстро получить усиленные железобетонные столбы высокого качества. Металлические материалы необходимо обеспечить гидроизоляционным покрытием для защиты от коррозии.

Виды столбчатого фундамента
Виды столбчатого фундамента.

Бетонные столбы

Вертикальные столбовые опоры из железобетона делаются по месту после бурения скважин или их выкапывания. Конструкции заливаются внутрь съемной или несъемной опалубки после установки арматурного каркаса. Кроме этого, могут быть куплены отдельные столбы или сваи заводского изготовления. Их устанавливают в точках с наибольшей весовой нагрузкой и после этого обвязывают ростверком.

Набивные и буронабивные столбы

Их приобретают готовыми на рынке строительных материалов. Монтаж производится с использованием специальной забивной техники непосредственно на местах установки. Конструктивно — это полые железобетонные опоры, внутрь которых устанавливается металлический каркас и заливается бетон. Допускается совместное использование столбов обеих конструкций.

Правила возведения столбчатого основания

Опоры данного типа оснований устанавливаются по углам строения, на них опираются нагруженные конструкции, точки сопряжения с перегородками и тяжело нагруженные элементы типа колонн. Расчет столбчатого фундамента выдает частоту монтажа столбов в 150-250 см.

Устройство столбчатого фундамента под каркасник

Устройство столбчатого фундамента под каркасник.

Столбы объединены в единую конструкцию с помощью ростверка, чтобы работать совместно. Так они лучше противостоят горизонтальным смещающим и опрокидывающим силам, и служат опорой для силовых стен.

Столбчатый фундамент с ростверком

При возведении коттеджа на данной основе, чтобы сохранить тепло внизу, исключить проникновение туда влаги и грязи, животных и птиц, делается забирка – своего рода ограждение. Она выглядит в виде кирпичной, бетонной или бутовой стенки, толщина которой 10-20 см. Если грунт пучинистый, под забирку лучше сделать песчаную подушку в 15-20 см. Также ее можно углубить в землю до 200 мм.

Возведение ограждения или забирки из бута

Этапы возведения

Здесь рассмотрен монолитный столбчатый фундамент своими руками и пошаговая инструкция по его возведению из железобетона. Предварительно изучается почва, грунтовые воды, проводится подготовка, делается опалубка, выбирается вариант заполнения бетоном.

Разметка

Поскольку такой фундамент монтируется по «точкам», все разметочные погрешности нужно минимизировать. Для этого вокруг периметра выставляют обноску с отступом не менее 100 см от «пятна». К ним горизонтально крепятся рейки из дерева с отметками всех элементов основания.

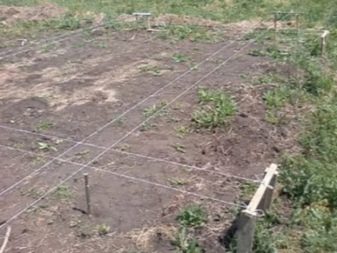

разметка столбчатого фундамента

Чтобы аккуратней перенести оси, необходимо пользоваться рулеткой, а углы контролировать геодезическими инструментами. Посредством теодолита тестируется низ ям, хотя бы в определяющих местах.

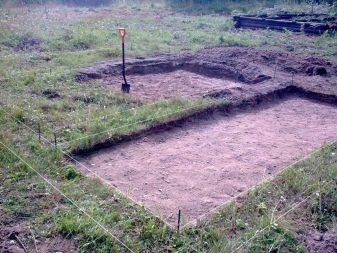

Подготовка ям для установки столбов

Под основание из железобетона углубления выполняются в виде квадратов или прямоугольников. Их расположение должно точно соответствовать разметке. При глубине ямы не более одного метра она может иметь вертикальные стенки, а свыше 100 см – наклонные или укрепленные опалубкой, чтобы исключить осыпание земли.

Столбчатый фундамент своими руками

Глубина ям должна на 25±5 см превышать низ опор и по ширине превосходить сечение опоры примерно на 0,3 м во все стороны. Это нужно для установки опалубки и ее распорок. По ширине фундамент должен превосходить этот размер стен.

Песчано-гравийная подсыпка

Любой фундамент, кроме свайного, не может обойтись без прослойки из смеси гравия и крупного песка толщиной 25±5 см с сечением вкруговую на 15±5 см больше, чем сечение столба.

песочная подушка под столбчатый фундамент

Затем эта смесь пропитывается влагой и основательно утрамбовывается вручную.  Поскольку подушка отлично отводит воду, то ее необходимо до заливки бетона, накрыть водонепроницаемым материалом. В результате бетонная смесь не будет терять воду.

Порядок устройства пятки

При изготовлении блочных, кирпичных и бутовых столбов, лучше, если пятка будет представлять готовое бетонное изделие, устанавливаемое на горизонтально выверенную прослойку из песка и гравия. Благодаря скошенным граням его легче монтировать.

Устройство пятки

Устройство пятки.

Под монолитные столбы и подушка должна быть такой же. Она должна в два раза превосходить столб в сечении, а высота составлять 30% поперечника. Далее укладывается арматура двумя ярусами, включая и общую со столбом. В результате получится единая железобетонная конструкция.

Строительство столбов

Их часто сооружают из бетонной смеси, предварительно установив в углубление опалубочный каркас. Если стены ямы сухие и не осыпающиеся, опалубка может не понадобиться. Но стенки тогда следует обложить материалом, не пропускающим воду для предотвращения ее ухода в землю.

Столбчатый фундамент из асбестовых труб

Столбчатый фундамент из асбестовых труб.

Вместо опалубки подойдут трубы из асбеста, керамики или металла с внутренним сечением от 100 мм. В них заливается бетонная смесь, которая вместе с трубой, и образуют опоры.

Столбчатый фундамент своими руками

Для армирования столбов подойдут прутки диаметром 10-12 мм. С промежутком в 20-25 см их необходимо обхватывать хомутами из катанки в 6 мм или отожженной проволоки. Арматура должна выходить из верха столба на 100-200 мм для приварки арматуры ростверка.

Заполнив низ ямы бетонной смесью, с предварительно установленной арматурой, в нее можно установить свернутый в рулон рубероид, равный диаметру скважины, с высотой, соответствующей возвышению ростверка над землей по проекту. Ее верх может представлять 2-3-х слойный рулон рубероида, стянутый кольцами из отожженной стальной проволоки. При большом диаметре, чтобы рубероидная опалубка была устойчивой, ее обхватывают ограждением, соразмерным с углублением.

Если столб квадратный, понадобятся 4 арматурных прутков, если круглый – 3. Вязаный каркас лучше сварного – достигается большая прочность. Причем прутки должны окружаться слоем бетона не менее 50 мм. Это необходимо для предотвращения их окисления.

Кирпичные столбы следует выкладывать из обожженных полнотелых кирпичей марки 100 и выше, конечно, при низком уровне ГВ. Иначе они долго не простоят из-за размокания. Для кладки с перевязкой следует пользоваться раствором из цемента марки М300 и более, и постоянно контролировать вертикаль.

Столбчатый фундамент своими руками

Используя бутовую кладку, надо пользоваться плоскими камнями, имеющими ровные грани, чтобы вертикальное давление воспринималось всей плоскостью, а не была сосредоточенной. При укладке камни тоже перевязываются, по углам укладываются наиболее крупные, а мелкими заполняют щели.

Столбчатый фундамент своими руками

По толщине камни не должны превосходить 300 мм. При их укладке надо пользоваться раствором и производить плотную взаимную подгонку. Для заполнения промежутков подойдет и щебень с хорошей трамбовкой. Для большей прочности их можно армировать 6-мм прутами по вертикали и горизонтали через 250-400 мм. Для этих целей также подойдет и соответствующая арматурная сетка.

Внимание:Чтобы столбы были одинаковой высоты, после основной заливки их надо выровнять, пока не произошло схватывание. Ведь срезка излишков после затвердевания слишком затратная операция.

Как возвести ростверк

Дав высохнуть столбчатому фундаменту, проверяется высота и, если она недостаточная, то выравнивается с помощью цементно-песчаного микса в соотношении 1:2. Когда он высохнет, следует начинать выстраивать единый пояс. На ростверк-монолит идет бетонная смесь, заливаемая в опалубку, в которую заранее уложен арматурный каркас. Расстояние от земли до низа ростверка должно составлять 10 и более см, чтобы компенсировать пучение грунта.

Столбчатый фундамент своими руками

Чтобы устроить сборно-монолитное основание, следует сначала скрепить монтажные петли проволочными скрутками или приваркой арматурных кусков. Далее в районе стыков делают опалубку и заливают в нее раствор бетона нужной марки. На выровненный бетонный верх укладывается гидроизоляционный материал, чтобы предотвратить быстрое высыхание и защитить от осадков. Когда ростверк наберет прочность и будет гидроизолирован, возможно возведение стен.

Гидроизоляция

Любому типу фундамента угрожает влага атмосферная или почвенная. От поверхностной влаги можно защититься отмосткой. Защитой от грунтовых вод (ГВ) служит гидроизоляция ростверка, поскольку делать ее по столбам трудно. Поэтому их лучше изготавливать из влагостойкого бетона W4, если ГВ не агрессивная и W6, когда агрессивная.

Гидроизоляция битумной мастикой

Гидроизоляция битумной мастикой.

Гидроизоляцию рассматриваемого здесь элемента здания проводят одним из следующих способов:

  • на верх пояса и забирки наносится битум, на который укладывается рубероид и снова наносится битумная масса с укладкой еще одной полосы рубероида;
  • сверху укладывается цементно-песчаный микс в соотношении 1:2. После выравнивания он посыпается сухим песком 2-3 мм слоем. После схватывания цемента, он накрывается рубероидной полосой или толем.

Внимание: Столбы из бетона и бута не нуждаются в гидроизоляции: они не боятся влаги. Кирпичные же столбы подойдут только для сухих грунтов и то только после обработки пропиткой с глубоким проникновением.

Бетонный монолитный фундамент столбчатого типа

Этот вид представляет собой опорные столбы, возведенные при помощи заливки бетонной смеси в опалубку. Столбы могут иметь прямоугольную или круглую форму. Изнутри их армируют связным стальным арматурным каркасом.

Полезное:   Нижняя обвязка (обвязка фундамента) каркасного дома

Прямоугольное сечение

Устройство таких столбов предполагает использование опалубки, которую чаще всего делают из обрезной доски или листов фанеры.

Для нижней части столбов на грунтах, отличающихся плотностью и устойчивостью, в качестве опалубки можно использовать стенки вырытых лунок, предназначенных для опорных столбов. Ямы вырывают под размер столба. Перед заливкой бетонной смеси стенки лунок утепляют гидроизоляционными материалами.

На рыхлых и сыплющихся почвах опалубку для фундамента каркасного дома монтируют по всей высоте опоры. Ямы выкапывают так, чтобы в них можно было поместить столб, а затем установить и зафиксировать опалубку.

В обоих случаях перед монтажом опалубки дно лунки покрывают подушкой из песка и гравия. В случае с заглубленным фундаментом высота подушки составляет 10-20 см. При малозаглубленных и незаглубленных – 30-50 см.

Монтаж опалубки

Соорудив подушку, строители начинают монтаж опалубки. Этот элемент должен быть установлен вертикально и зафиксирован специальными упорами. Внутреннюю часть закрывают гидроизоляционными материалами.

Можно использовать столбы одинаковой ширины и сечения по всей длине или столбы с «башмаком». Последние имеют более широкую нижнюю часть, поэтому яма под столб должна иметь место для «башмака». Опалубка также должна соответствовать расширенной части.

Бывают ситуации, когда «башмак» заливается до установки самой опоры. В таком случае на «башмаке» оставляют арматурные выпуски. После застывания бетонной смеси опалубку для основной конструкции устанавливают на него.

Опалубка и армирование

Во внутреннюю часть опалубки устанавливают каркас. Его делают из четырех прутьев арматуры диаметром 1-1,2 см. Прутья связывают между собой стальными хомутами. Чаще всего в качестве материала соединительного компонента выступает арматура с диаметром 0.6-1 см.

Каркас опалубки

Размеры каркаса должны предусматривать небольшой зазор между прутьями арматуры и опалубкой. Расстояние должно быть не меньше трех миллиметров! Если строители монтируют каркас на подушку из песка, то в нижней части обязательно оставляют точно такой же зазор.

Это поможет защитить стальные элементы конструкции от появления коррозии. Для зазоров лучше всего использовать специальные полимерные защитные подставки. Кроме создания необходимого пространства, они обезопасят каркас от смещений при заливке смеси.

Если строители первоначально заливают «башмаки» в лунки, то необходимо монтировать каркас до установки опалубки. В противном случае связать каркас с выпусками прутьев арматуры не получится.

В ситуациях, когда планируется устройство фундамента столбчатого типа без ростверка, высота каркаса должна находиться на 5-6 см ниже уровня заливки бетонной смеси. Соединение таких опорных конструкций с обвязкой происходит при помощи вкладных шпилек. Диаметр шпилек должен составлять 1.4-1.6 см.

Если же фундамент предусматривает наличие ростверка, то стержни каркаса, должны располагаться на 15-25 см выше уровня заливки бетонной смеси. Только так получится увязать конструкцию с ростверком.

Заливка бетонной смеси

Установив каркасную конструкцию и опалубку, строители приступают к заливке бетона. Стоит отметить, что смесь для фундамента можно сделать самостоятельно. Если на это нет времени, то можно заказать готовый раствор. Есть много компаний, специализирующихся на продаже этого материала.

Бетон должен застыть

Для сооружения фундамента столбчатого типа нужен бетон марки М200 или выше. Заливать смесь необходимо порционно, тщательно трамбуя каждую заливку. Для утрамбовки рекомендуется использовать специальное вибрационное устройство. Если такого под рукой нет, то можно трамбовать палкой или штырем. После полного затвердевания бетона можно демонтировать опалубку.

Круглое сечение

Сооружая столбчатый фундамент для каркасного дома, строители очень часто используют опоры круглого сечения. Для изготовления таких опор бурят скважины, используя ручные, садовые или тракторные буры. Диаметр скважины должен составлять 20-25 см.

Технология сооружения круглых опор точно такая же, как и в случае прямоугольных столбов. Отличается только устройство опалубки. Ее роль здесь играет рубероид, скрученный в цилиндрическую форму, или трубы из пластика и асбеста. Трубы выступают в роли опалубки несъемного типа.

Опалубка из из асбестовых труб

Очень часто для сооружения столбчатого основания применяется технология ТИСЭ. Она предусматривает использование бура с якорем. Такое устройство выбуривает лунку с расширением в нижней части. Так можно увеличить опорную площадь.

Полезное:   Строим каркасный дом на свайном фундаменте

Технология ТИСЭ

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

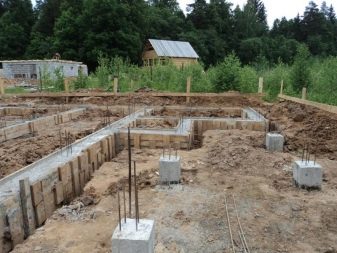

Блочный фундамент

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

  1. Первый слой укладывается на подушку из песка.
  2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Столбы комбинированного типа

Очень часто опорные столбы для каркасного дома делают не из одного, а из нескольких материалов. К примеру, нижняя часть опоры заливается из бетонной смеси, а верхняя сооружается из кирпичей или блоков. Такой подход позволяет отказаться от использования опалубки для верхней части.

Фундамент столбчатого типа с ростверком

Увеличить показатели надежности фундамента столбчатого типа можно при помощи ростверка из бетонной смеси. К тому же, этот элемент позволяет распределить нагрузку строения на опоры.

Ростверк бывает двух видов:

  1. Надземный (подвесной).
  2. Низкий (наземный).

Надземный ростверк устанавливают на 10-25 см выше земли. Низкий располагают на гравийной подушке.

Монтаж опалубки

Устройство подвесного ростверка предполагает наличие опалубки на столбах основания. Здесь возможны два варианта исполнения.

  1. Опалубка размещается дном на уровне верхней части опор.
  2. Опалубка размещается по всей высоте (до земли). Место между ростверком и землей засыпают песком.

Оба варианта предполагают использование гидроизоляционных материалов. Их помещают во внутреннюю часть опалубки.

Фундамент столбчатого типа с ростверком

Опалубка должна быть размещена выше уровня заливки бетонной смеси. Допустимо размещение и на одном уровне. В таком случае она должна находиться в одной плоскости с местом заливки бетона.

Укрепление ростверка арматурой

Внутренняя часть опалубки оснащается каркасом из арматуры. Прутья арматуры связываются проволокой вязального типа. Между внутренними стенками и арматурой должен быть зазор (от 3 до 5 см). Это расстояние будет защищать металл от появления коррозии. Для создания зазора применяют подставки из пластмассы.

Монтаж обвязки

Выпуски прутьев арматуры, выходящие из столбов, связывают с ростверком. Бывают ситуации, когда арматурные выпуски намного длиннее уровня расположения ростверка. Тогда прутья сгибают под прямым углом в месте соприкосновения ростверка и прутьев.

Бетонирование

Закончив все перечисленные выше действия, строители приступают к заливке бетонной смеси. На этом этапе нужно следить, чтобы бетон не закрыл полностью арматурные прутья. Плотность укладки смеси можно повысить, используя вибратор, стальной прут, лопату или палку. После заливки смеси необходимо выровнять верхнюю часть ростверка. Он должен находиться в одной плоскости по всему своему периметру.

Схема фундамента и монтажа половых лаг

Этапы монтажа

В целом, строительство столбчато-ленточного фундамента подразделяется на 2 больших этапа: создание системы столбов и заливку мелкозаглубленного ленточного основания.

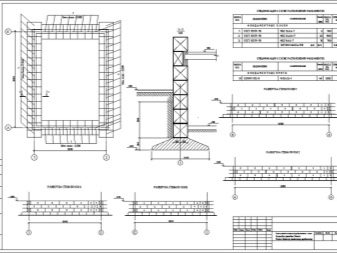

Создание проекта

Возведение любого типа фундамента начинается с создания проектной документации. Эта работа предваряется геологическими изысканиями (наблюдением и анализом почвы для поиска оптимального типа фундамента). Проект содержит информацию о несущей способности столбов, их размере, количестве.

Рассматриваемый тип фундамента может быть мелкозаглубленным и заглубленным. В первом случае столбы погружают в землю на 40 см, во втором – на 50-70 см ниже уровня промерзания почвы. Выбор конкретной технологии зависит от типа грунта, наличия или отсутствия подземных вод, особенностей строящегося объекта.


Пошаговая инструкция установки столбов является не слишком сложной.

Подготовка участка

На данном этапе производится устранение сора с участка, снятие шара плодородного слоя и выравнивание площадки. На глинистых почвах снимается верхний слой и засыпается слой песка, который утрамбовывается и выравнивается.

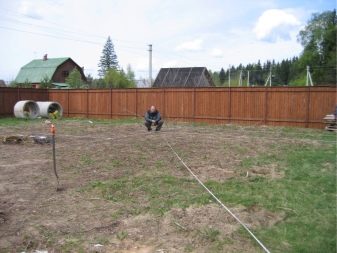

Разметка участка

Для этого используют колышки и моток заметной веревки или ниток. Нити должны натягиваться на расстоянии, которое соответствует ширине будущей ленты фундамента. Важно следить за пересечением нитей в углах, оно должно быть строго перпендикулярным. Разметка производится по точкам прохождения и пересечения внутренних перегородок, в углах, а также в зонах, подвергающихся максимальным нагрузкам.

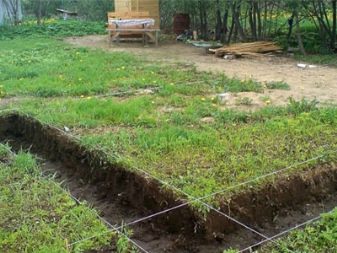

Создание траншеи и углублений под столбы

На месте расположения ленточного фундамента следует вырыть траншею глубиной около 400 мм. Ширина траншеи должна быть на 70-100 мм больше глубины.

В местах повышенных нагрузок (согласно проектной документации) делаются углубления, куда затем опустятся опорные столбы. Их диаметр рассчитывается исходя из нагрузки на фундамент. Чем она выше, тем больший диаметр должны иметь столбы. Для создания углубления используется бур. Если углубление достаточно длинное, то сначала его выполняют буром, затем – шнеком.

При заложении столбов на глубину более 100 см необходимо сооружать подпорки из прочных досок, которые предотвратят осыпание грунта. Если глубина фундамента менее 100 см, от использования подпорок можно отказаться.

На дно каждого углубления засыпается песок толщиной 10 см. При большей глубине прокладки основы толщина песчаной «подушки» достигает 30-40 см.


Монтаж опор

На данном этапе в подготовленные углубления опускаются столбы. Чаще всего используют трубы, которые заливают бетоном. Предварительно трубы гидроизолируются, например, путем оклейки двойным слоем рубероида. После этого трубы до упора опускаются в углубления, после чего проверяется их вертикальная направленность.

Следующий шаг – армирование труб. Для этого применяется каркас из арматурных прутов диаметром 12-14 мм и вязальной проволоки. Получившийся каркас должен на 12-20 см выступать из трубы.

После этого готовится бетонный раствор, который сначала заливается в свободное пространство между стенками углубления и трубами. Высота заливки – около 20 см. Затем производится заливка полости внутри труб.


После того, как раствор набрал необходимую прочность, приступают к монтажу ленточной части. Вначале каркас из арматурных прутов и вязальной проволоки нужно приварить к торчащим из труб элементам армирования. Далее монтируется опалубка, состоящая из досок шириной около 150 см и толщиной не более 40 мм. Вместо досок можно применять фанеру, плиты ДСП или листовой металл.

Внутренняя часть опалубки выстилается полиэтиленовой пленкой или специальной мембраной, которые выполняют функцию слоя гидроизоляции, а также позволяют получить ровные и гладкие поверхности ленточного фундамента после распалубки.

После этого можно приступать к заливке бетона. Литье следует осуществлять за один прием (максимальный перерыв в работе – 2 часа) строго в горизонтальном направлении. Вертикальное заполнение опалубки приведет к появлению стыков и трещин в бетоне еще до момента застывания раствора.

При заливке важно исключить появление воздушных пузырьков в растворе, которые могут негативно повлиять на его прочность. Для этого используются вибропогружатели.


После этого бетону следует дать время для набора прочности, предварительно защитив его укрывным материалом. Как правило, заливку фундамента производят в летнее время, поэтому не исключена вероятность его пересыхания. Предотвратить это поможет периодическое смачивание бетонной поверхности первые 1,5-2 недели застывания. В холодное время года рекомендуется укладывать по всей поверхности бетона греющий кабель на весь период застывания.

По прошествии указанного времени производится распалубка фундамента, его гидро- и теплоизоляция. Оставшееся пространство траншеи засыпается грунтом, после чего можно приступать к остальным работам.

Технологические принципы возведения

Весь процесс строительства фундамента нужно выполнять поэтапно, в следующем порядке:

  1. монтаж или установка опорных столбов;
  2. устройство железобетонной монолитной стяжки, металлического или деревянного ростверка;
  3. кирпичная или блочная кладка.

Подобное разделение основано на возможности непрерывного производства работ на каждом из этих этапов.

Установка опорных столбов

Расчет сечения, количества, мест расстановки и глубины залегания столбовых опор. При выборе типа конструкции рекомендуется принимать малозаглубленную монолитную ленту ростверка, расположенную по столбам на глубину около 500 мм.

Это позволяет более равномерно распределить весовую нагрузку от здания на фундамент. Поднятую над землей конструкцию ростверка следует делать при наличии сложного рельефа местности, в местах сильного пучения грунта и районах вечной мерзлоты.

Монтаж опорной конструкции
Монтаж опорной конструкции.

Заглублять подошву нужно на 300-400 мм ниже возможной точки промерзания грунта, взятой из СНиП «Климатология». По результатам инженерных расчетов в зависимости от выбранного материала и особенностей местности, определяются технические характеристики столбов такие, как диаметры, места расположения и способ установки.

опалубка-армирование-заливка
Армирующие каркасы должны содержать не менее 4-х вертикальных струн.

Пример расчета столбчатого фундамента приведен здесь.

Сам технологический процесс монтажа опор также можно разделить на несколько последовательных работ, в число которых входят:

  1. удаление имеющейся растительности и выравнивание рабочей площадки;
  2. разметка мест расположения столбов и конфигурации ростверка;
  3. бурение или выкапывание скважин;
  4. устройство песчаной подушки и заливка бетона только на высоту нижней опорной плиты;
  5. обеспечение гидроизоляционной защиты элементов;
  6. установка несъемной опалубки или буронабивных колонн;
  7. сборка и установка арматурных каркасов;
  8. заливка бетона в опалубку или колонны.

При заливке следует учитывать обязательное расширение подошвы до размера, вдвое превышающем диаметр самой колонны, но не менее 400 мм. Поэтому заливку бетона следует выполнять в два этапа. Первоначально следует залить подошву, выждать 2-3 дня, и только после этого приступать к установке опалубки для устройства опор

Монтаж ростверка

При мелкозаглубленной конструкции ростверка с самого начала этот этап работ следует начинать с раскапывания траншеи. Глубина залегания бетонной ленты должна быть более 400 мм.

После этого устанавливается опалубка проектной конфигурации. Для этого можно использовать доски или штатные щиты заводского изготовления. Внутри собранной опалубки необходимо уложить слой полиэтиленовой пленки или рубероида. Это обеспечит герметичность конструкции и исключит утечку воды из цементной смеси.

Изготавливаются металлические каркасы по расчетной проектной схеме для монтажа горизонтального армирующего пояса. Все арматурные конструкции укладываются внутрь опалубки и при монтаже соединяются в связку с вертикальными струнами столбов, которые должны выступать на высоту не менее 300 мм.

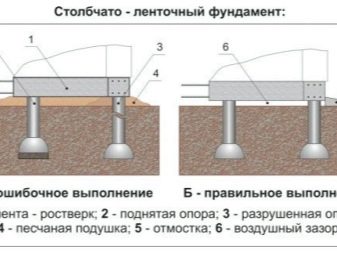

правильное и ошибочное устройство
Правильное и ошибочное устройство.

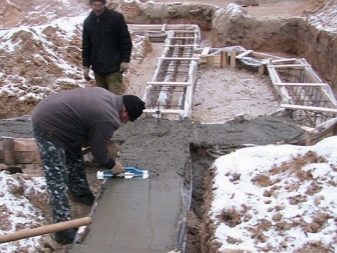

Далее можно приступать к заливке бетона. Смесь должна укладываться послойно, при этом работы планируются таким образом, чтобы укладка бетонной смеси была выполнена за день. Надземную часть фундамента можно сделать из кирпича или блоков. Это позволит обеспечить наличие горизонтального гидроизоляционного слоя между подземной частью и опорной лентой слоя возведения стен дома.

Опалубка может быть снята через несколько дней после того, как бетон наберет прочность.

На завершающем этапе все наружные поверхности ростверка покрывают тремя слоями обмазочной битумной изоляции или используют рулонные материалы. Защита каменных конструкций от воздействия влаги на каждом этапе работ обеспечит возможность длительной эксплуатации и предотвратит образование разрушений.

последовательность монтажа ленточно-столбчатого фундамента
Последовательность монтажа.

Как сделать столбчатый-ленточный фундамент своими руками

Строительство фундамента начинается с подготовки территории. Очищаем площадку от ненужного мусора, выкорчёвываем деревья и снимаем верхний плодородный слой земли.

Разметка и земляные работы

разметка столбчатого фундамента
После подготовки нужно разметить наш проект. Чертёж и расчёты к этому времени должны быть готовы. Переносим чертёж в масштабе на строительный участок.

Для этого понадобиться:

  • геодезический прибор (теодолит, нивелир, лазерный уровень или дальномер, построитель точек);
  • колья;
  • верёвка.

Важно! Согласно СП 126.13330 «Строительная геодезия» допустить погрешность можно не больше 10 мм.

разметка столбчатого фундамента
Первый угол определяем с помощью прибора (теодолита) или берём рядом стоящее сооружение за ориентир. Вбиваем колье.
Второй угол намечаем противоположно первому на нужном расстоянии и вбиваем второе колье. Между ними натягиваем леску или верёвку.

Далее, делаем то же самое с остальными углами. Размечаем для внешней и внутренней стороны стены. Ширина между ними стенами, будет зависеть от дома, который строите.

Важно! Для удобства при выкапывании траншеи перенесите колья на расстояние 0,5 м. с каждого угла.

Копаем ямы для опор по разметке, для этого понадобится: штыковые и породная лопаты. Яму копаем глубиной заложения столбов согласно расчётам проекта. Ширина должна позволять рабочему помещаться и выполнять строительные работы по закладке подошвы и самого столба. Грунт далеко не вывозите, пригодиться для обратной засыпки.

Совет! Если подошва небольших габаритов, яму откапывайте с откосами.

Песчано гравийная подушка

Стелим геотекстиль, предотвращая заливание подушки грунтовыми водами. Засыпаем песчаную подушку толщиной 0,15 м и утрамбуем.

Армирование столбов

Укладка арматуры в яму столбчатого фундамента
Вяжем арматурную сетку из арматуры диаметром 10–12 мм класса А3 (А400), которая будет расположена горизонтально для подошвы столба.

После чего делаем каркас для столба. Вертикальные 4 прута диаметром 12–14 мм класса А3 (А400). Соединяют между собой хомутами через каждые 30 см по всей высоте каркаса. Для хомутов используем пруты 6–8 мм класса А1 (А240). Все стержни связываются между собой проволокой.

Длину арматуры берём с тем расчётом, что она будет выше верхней плоскости столба на 25 см. Это расстояния хватит, чтобы скрепить опоры с лентой. А также не забываем загибать пруты снизу на 20 см, и связать их с сеткой подошвы.

Перекладина для удержания арматуры

Заливка подошвы

Арматурную сетку и вертикальный каркас изготовили и опустили в яму на специальную пластиковую подкладку. Это поможет защитить слой бетона.

Приготавливаем бетонный раствор не ниже М300 и заливаем нижнюю часть. Толщина подошвы будет зависеть от проекта дома.
Перед заливкой нужно закрепить арматурный каркас. Для этого сверху ямы делаем перекладину из доски или металлической опоры, а по её краям кладём шлакоблоки, чтобы прижать к земле. Привязываем каркас к перекладине.
Теперь при заливке бетонного раствора арматура не будет гулять.

Незабываем! Уплотнять бетон глубинным вибратором. Если строительного инструмента нет, то берём штыковую лопату или обычный брус.

Опалубка столбов

Опалубка столба для фундамента
Сверху арматуры монтируем опалубку, изготовленную заранее. Конструкцию делаем из деревянной доски или фанеры, подойдёт ДСП или ОСП.

Важно! Опалубка необходима для того, чтобы образовывающаяся субстанция в виде цементного молочка не проникала в грунт, ухудшая качество бетонных столбов.

После опалубка накрывается плёнкой и крепится строительным степлером по всему перемету. Для того чтобы во время обратной засыпки грунт и мусор не попал в конструкцию.

защитная пленка для столба
Обратная засыпка выполняется послойно каждые 15 см засыпаем песком и трамбуем брусом. Последний верхний слой делаем гравийным.

Совет! Мусор всё же попадает через плёнку. Поэтому перед заливкой стоит его убрать с помощью старого пылесоса.

Заливка столбов

Заливаем бетоном столбы
Заливаем столбы бетонным раствором класса не ниже B15–20. Марку бетона берём М200–250.

Для приготовления цемента понадобиться:

  • цемент;
  • песок;
  • щебень;
  • вода;
  • бетономешалка.

Рецепт! Приготовление бетона классом B15 маркой М200 на 1м3. Пропорция для замешивания в бетономешалке: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.

Готовый бетонный раствор заливается в опалубку слоями по 30–40 см. Каждый слой уплотняем для равномерного распределения раствора. После заливки накройте плёнкой используемая ранее.

Гидроизоляция

Увеличение долговечности и прочности столбов, можно с помощью гидроизоляции. Это поможет защитить от влаги сделав конструкцию водонепроницаемой.

Гидроизоляция бывает нескольких типов:

  • Обмазочная. Ленту обрабатывают битумной или эпоксидной мастикой – это влагонепроницаемый материал.
  • Рулонная. Обклеиваем ленту со всех сторон рулонными материалами: Бикрост, Технониколь: внешней, внутренней и сверху.
  • Проникающая. На этапе создания бетонного раствора добавляют специальную добавку – праймер. Специальные свойства добавки праймер способны уменьшить пористость бетона, при этом снижая его влагопроницаемость.

Совет! Хороший результат показывает комплексный подход. Сочетание проникающей инъекции в раствор с обмазочным или рулонным материалом.

Монтаж ленты

Создание бетонной обвязки столбов лентой, делается в несколько этапов:

  1. Выкапываем траншею. Ширина её будет зависеть от сечения ленты — (от 30 до 50 см) и высотой (от 30 до 40 см). Размеры зависят от проекта дома. Добавляем к ширине ленты 10 см для запаса на установку опалубки. Глубину делаем с запасом для песчано-гравийной подушки.
  2. Песчано-гравийная подушка. Делается в два слоя по 15 см каждый. Первый слой песка. Второй из гравия.
  3. Сооружаем опалубку. Конструкцию собираем из ДСП или доски 3–5 см. В зависимости от высоты делаются щиты с внешней и внутренней стороны ленты. Углубляются в траншею укрепляются опорами. А также с помощью бруса крепятся между собой через каждые 50–60 см по всему периметру.
  4. Армирование. Каркас вяжется из арматуры 10–12 мм. Пруты соединяются хомутами, которые крепятся проволокой.
  5. Заливка. Приготавливается бетонный раствор по рецепту. Далее, заливается слоями по всему периметру. Заливку нужно выполнять одним днём. После чего накрываем плёнкой для того, чтобы бетон набрал прочности.
  6. Гидроизоляция. Обмазываем битумной мастикой или рулонной гидроизоляцией обклеивается лента.

Видео: Сборный-ленточный фундамент


Источники
  • https://sdelat-dom.ru/stroitelstvo/fundament/stolbchatyj-fundament/
  • https://stroim-dom.net/stolbchatyj-fundament-svoimi-rukami/
  • https://domastroika.com/stolbchatyj-fundament-svoimi-rukami-poshagovaya-instruktsiya/
  • https://FundamentClub.ru/stolbchatyj/lentochnyj-fundament-stroitelstvo.html
  • https://Pro-karkas.ru/foundation/columnar-foundation-frame-house/
  • https://stroy-podskazka.ru/fundament/stolbchato-lentochnyj/
  • https://dom-fundament.ru/stolbchato-lentochnyj-fundament.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
