Складная лестница на чердак своими руками – чертежи, видео

Содержание

Варианты складных лестниц на чердак

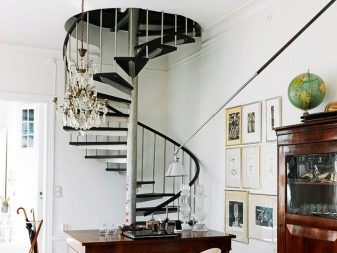

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

стационарная чердачная лестница

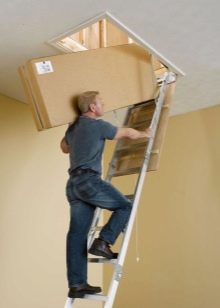

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

  • Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

складная ножничная

  • Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

телескопическая чердачная

  • Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

чердачная раскладная

  • Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

складная лестница
Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

переносная лестница

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

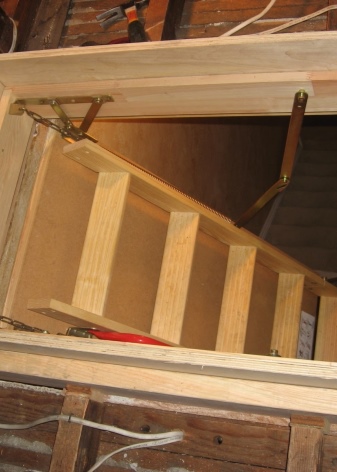

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

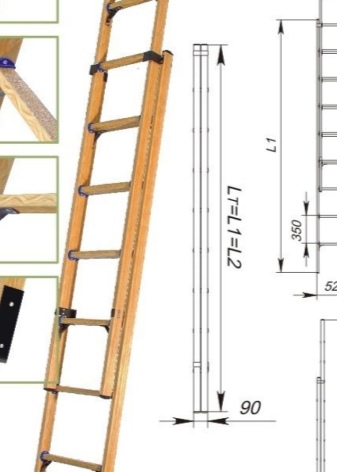

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

двухсекционная лестница на чердак
крепление ступеней к тетиве

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

складная чердачная лестница
Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

складная 3х секционная лестница
В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

чердачная лестница
Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

элемент чердачной лестницы
Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

элемент чердачной лестницы
Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

закрепление люка чердачной лестницы
Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

подготовка тетивы
Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

элементы тетивы
Каждая часть конструкции стягивается саморезами с использованием столярного клея.

части складной лестницы
Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

крепление для складной лестницы
Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

сборка складной лестницы
Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

складная лестница на чердак с люком

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

Плюсы и минусы складных конструкций

В сравнении со стационарными моделями, складные чердачные лестницы обладают следующими преимуществами:

  • Компактность. Отличительная черта раскладных лестниц – это небольшие требования к свободному пространству как в собранном, так и в разобранном состоянии.
  • Низкая стоимость. Даже при покупке готового изделия, итоговая цена будет существенно ниже.
  • Простота установки и демонтажа. Следуя инструкции, поставить или убрать готовую конструкцию не составит труда даже человеку без соответствующего опыта.
  • Небольшой вес. При необходимости, изделие можно перенести и установить в другом месте. Также благодаря малому весу, не требуется дополнительное усиление стен или пола.чердачная лестница
    чердачная лестница
    С такой лестницей может справится даже хрупкая девушка.

Среди недостатков стоит выделить следующие моменты:

  • Сложность в изготовлении. Некоторые модели довольно трудно сделать своими руками. Для этого потребуются сложные и точные расчёты, инструменты, а также соответствующие навыки.
  • Отсутствие достаточного комфорта при использовании. Подниматься или спускаться по лестнице с большим углом наклона не слишком удобно, да и поднимать массивные предметы по таким конструкциям – не самый разумный вариант.
  • Невысокая грузоподъёмность. Большинство моделей не выдерживают вес больше 150 кг.

чердачная лестница
чердачная лестница
Поднимать габаритные грузы по такой лестнице очень неудобно.

Типы раскладных лестниц

Все складные чердачные и мансардные конструкции можно разделить на несколько типов:

  • ножничные;
  • телескопические;
  • секционные;
  • откидные.

Ножничные модели

Раскладные изделия ножничного типа также именуют «лестницей-гармошкой».Такое название отлично описывает её суть: в сложенном состоянии изделие напоминает небольшой блок, а при раскладывании – расправляется по типу мехов у гармони. Чтобы расправить такую лестницу, следует потянуть за нижнюю ступень.

чердачная лестница
Ножничная лестница в разложенном виде.

Ножничная модель состоит из множества небольших секций, скреплённых между собой. Поэтому размеры конструкции в сложенном состоянии – минимальны. Пожалуй, единственный недостаток данной разновидности – не слишком надёжные крепления между блоков. Поэтому с ножничной лестницей следует обращаться аккуратно и не забывать смазывать механизмы между сегментами. Принцип работы ножничной лестницы с электроприводом

Телескопические разновидности

Характерная черта данной модели – выдвижной тип секций, по типу матрёшки. То есть, самые маленькие трубки закрепляются в трубах большего диаметра, которые вставляются в ещё более крупные боковые трубы и т.д. Удерживают же секции в сложенном состоянии специальные фиксаторы, которые расположены с внешней стороны металлических балок. Чтобы сложить конструкцию, достаточно ослабить «хватку» фиксатора.

чердачные лестницы
чердачные лестницы
Разложить такую конструкцию очень просто.

Однако, несмотря на достаточно простое устройство, такие модели встречаются редко. Причина низкой популярности – проблемы с фиксаторами. После недолгого использования, металлические фиксаторы начинает «заклинивать», что препятствует расправлению конструкции.

чердачная лестница
Фиксаторы телескопических лестниц.

Секционные лестницы

Секционная раскладная модель напоминает ножничный тип, только здесь сегменты не прижимаются, а складываются друг на друга. Соответственно, при раскладывании, части расправляются и фиксируются в определённом положении.

чердачная лестница
Секционная лестница может состоять из двух…чердачная лестница
…или трех секций

Преимущество такой лестницы – это низкая стоимость. В качестве недостатков стоит упомянуть довольно большие размеры и массивность конструкции.

чердачная лестница
Схематическое изображение двухсекционной лестницы в сложенном и разложенном виде.

Откидные изделия

Самый необычный вариант – это откидная лестница. Данная модель имеет пару интересных особенностей:

  • в сложенном виде конструкция фиксируется на стене в положении сбоку при помощи карточных петель;
  • в разложенном состоянии изделие превращается в обычную маршевую лестницу.чердачная лестница
    чердачная лестница
    Принцип работы откидной лестницы на чердак.

Так как конструкция схожа с прямыми маршевыми разновидностями, угол наклона откидной лестницы около 45 градусов, что способствует максимально удобному использованию. В качестве отрицательных моментов стоит выделить:

  • высокие требования к свободному пространству;
  • «специфичный» дизайн (в сложенном состоянии откидная лестница выглядит не слишком приятно, поскольку она не прячется и всегда находится на виду);
  • массивность конструкции.

лестница на чердак
Гораздо большей популярностью пользуются раскладные конструкции, которые полностью прячутся в чердачный люк.

Особенности и преимущества

Складная лестница в доме предназначена для пользования чердаком по мере надобности. Она комфорта в использовании, так как привести её в рабочее состояние можно без особых усилий, а также исключена необходимость освобождения большой площади. Основная особенность данной системы в том, что принцип её использования аналогичен с принципом эксплуатации приставных лестниц. Важно учитывать не только большой ряд преимуществ, но и некоторые особенности.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Преимущества.

  • Безопасность. Раскладная лестница устойчивая и крепкая. В любое время, независимо от погодных условий, имеется возможность безопасного подъёма на чердак. Некоторые виды раскладных систем снабжены ступенями и перилами.
  • Компактность. Малогабаритная система конструкции позволяет сохранить полезную площадь в комнате и на чердаке. Разложенное состояние лестницы требует небольшого пространства.
  • Удобство использования. Такой вид изделия складывается быстро и без особых усилий. Существуют готовые электроприводные модели конструкции.
  • Простота монтажа. В наборе для установки складной лестницы есть простая инструкция. Следуя ей, даже человеку без опыта не составит труда установить модель. Система не требует дополнительного укрепления стен, пола и потолка. Лёгкость конструкции позволяет без труда перемещать и устанавливать изделие в другом месте.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

  • Экономичность. Готовая система дешевле, чем стационарная лестница. Складную модель можно изготовить в домашних условиях.
  • Эстетичность. Лестница размещается на крышке люка в потолочной поверхности, а качественная отделка поддержит внешний вид. Конструкция полностью скрывается, поэтому не портит интерьер.
  • Складная система на чердак убирается, это удобно, когда в доме есть дети или площадь комнаты маленькая. Конструкцию видно только при использовании, поэтому подбирать дизайн под интерьер не нужно.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Особенности.

  • Некоторые виды моделей не всегда комфортны в использовании по следующим критериям: крутизна подъёма, размер и количество ступенек. При слишком крутом подъёме некомфортно перемещаться с объёмными предметами в руках.
  • Наличие люка нарушит герметичность помещения. Чердак необходимо утеплить, что приводит к дополнительным расходам. В некоторых заводских моделях конструкций люк оснащается уплотнителем.
  • Необходимость в точных расчётах и навыках для самостоятельного изготовления лестницы.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Разновидности

Принцип работы лестницы состоит из нескольких простых действий: открытие крышки люка, вытягивание сложенной установки на себя. Все составные части закрепятся и станут неподвижными. Если немного подтолкнуть нижнюю часть вверх, то лестница сама сложится в исходное положение. В конце необходимо закрыть люк.

Более простой способ эксплуатации имеют лестницы с электроприводом. Чтобы привести их в рабочее состояние, необходимо нажать кнопку пульта.

Лестница, ведущая на чердак, обладает рядом преимуществ: функциональность, компактность и простота в применении. Ассортимент конструкций позволяет выбрать определённый вид, который идеально подойдёт к параметрам дома. Раскладные установки на чердак бывают разных типов. Они различаются своей конструкцией.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Одна из распространённых разновидностей – «гармошка». Этот вид изделия имеет малогабаритный размер, принцип складывания работает как меха гармошки. Лестница изготавливается из лёгкого металла, так как её детали подвижны, поэтому важно учитывать её максимальную нагрузку при использовании. Через время рекомендуют смазывать крепления. «Гармошка» универсальна тем, что её можно вытягивать до определённого размера в зависимости от высоты потолка.

Выдвижная лестница раскладывается по телескопическому принципу. Данное изделие характеризуется простотой в использовании. В сложенном виде оно наиболее миниатюрное в сравнении с другими системами раскладных лестниц. Конструкция собирается из полых металлических (алюминиевых) трубок, которые составляют секции со ступенями, при складывании входящие друг в друга и зажимающиеся фиксаторами. Модель может состоять и двух, трёх и более секций.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Складывающаяся секционная лестница. Она популярна среди конструкций, выполняемых в домашних условиях. Модель либо складывается, как книга или буклет, либо секции накладываются друг на друга. Обычно длина первой секции совпадает с размером крышки люка. Конструкция более габаритна, но максимально надёжна и безопасна.

Существует лестница, состоящая из двух секций. Первая короткая часть закрепляется на люке, а вторая – длинная – раскладывается до пола. Такой вид систем ещё называют лестница-трансформер.

Система откидной лестницы самая сложная. Раскладная лестница на чердак состоит из закреплённых к тетиве ступенек. Лестница максимально велика по габаритам и надёжна. Она наиболее комфортна при эксплуатации, так как угол наклона составляет не более 45-ти градусов. Для создания её своими руками необходимы оборудование и навыки.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Важно уделить внимание подготовке комнаты с люком. Область, потенциально занимаемую лестницей, освобождают. Для безопасности на чердаке устанавливают ограждение вокруг люка или обрамляют сложенную модель коробом.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Материалы

Выбор материала зависит от технологии раскладывания. Лестницы могут быть созданы из металла (алюминий, нержавеющая сталь), дерева или комбинации.

Деревянная складная чердачная лестница экологичная и обладает привлекательным внешним видом. Она хорошо будет смотреться в доме, где интерьер выполнен «под дерево». Положительные качества установки – это хорошая переносимость температурных изменений и воздействия влаги. К отрицательным качествам можно отнести пожароопасность изделия, также в древесине могут завестись насекомые.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Складной вариант лестницы изготавливается из массива дерева. Детали соединяются по особой технологии. На краях ступеней находятся выступы, которые вставляются в зазоры направляющих, соединение фиксируется клеем. Для изготовления пролётов выбирают брусья из массива хвойных пород, бука или ясеня, для ступеней – из дуба. Грузоподъёмность деревянной складной установки – около 100 килограмм.

Металлическая складная лестница на чердак изготавливается из металла, который не подвергается коррозии. Для изготовления сложной конструкции выбирают алюминий или сталь. Основное преимущество алюминиевой системы – простота сооружения, такой лёгкий и прочный металл прослужит долгие годы. Стальные изделия предлагаются с покрытием, защищенным от коррозии. Грузоподъёмность металлической конструкции – 200 килограмм, этот показатель гораздо больше, чем у деревянной лестницы.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

К недостаткам металлической складной лестницы можно отнести сложность изготовления в домашних условиях. Для её создания нужно иметь особые навыки, опыт работы со сваркой и оборудование.

Прочность и лёгкость – основные характеристики складной лестницы на чердак. Лучшим вариантом остаётся комбинированная лестница. Такая конструкция состоит из деревянных ступеней и металлических опор. Этот вид систем является бюджетным и надёжным. В некоторых моделях используют резиновые накладки на ступени для снижения скольжения.

Складная лестница на чердак своими руками - чертежи, видео

Как определить размеры?

Чтобы использование лестницы было комфортным, необходимо определить основные габариты конструкции и произвести расчёты. Важно учитывать параметры комнаты, в которой будет находиться вход в чердачное помещение: высоту потолков, область, где будет раскладываться лестница, лестничный уклон. Обычно устанавливают модель, состоящую из 3 или 4 секций для потолков высотой от 3 метров.

Основные размеры, которые должны быть определены.

  • Высота потолка и длина лестницы. Чем больше высота потолка, тем более надёжной и крепкой должна быть конструкция. При замерах высоты потолков определяется длина, разновидность складной системы и количество секций. При высоте от 3,5 метров рекомендуют устанавливать стационарный вариант лестницы.

Складная лестница на чердак своими руками - чертежи, видео

  • Проём и ширина лестницы. Размер проёма может быть от 0,5-0,6 на 0,7-0,8 метров. Оптимальным считается размер 0,8 на 1,20 м. Ширина ступени зависит от ширины люка. Будет комфортно подниматься по лестнице шириной 60-70 см.
  • Уклон. Безопасным и удобным углом уклона является показатель в 30-55 градусов.
  • Шаг, количество и ширина ступеней. Средние характеристики шага и ступени, которые будут безопасными и удобными в эксплуатации: 15-17 ступеней шириной 20 см и толщиной 2 см, шаг 18-23 см.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

После определения всех перечисленных параметров можно приступать к выбору раскладной лестницы. Безопасность и надёжность изделия характеризуется не только материалом и правильно рассчитанными параметрами, но и грамотной установкой системы.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Установка

Для безопасности следует учитывать следующие ограничения:

  • не использовать изделие для перекрытий из гипсокартона;
  • не разбирать составляющие элементы конструкции во время проведения монтажа;
  • не раскручивать крепления, соединяющие лестницу и люк;
  • не эксплуатировать складную лестницу до завершения работ.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Монтаж в домашних условиях готовой системы складной лестницы начинается в чердачном помещении, для этого комплект поднимают на чердак. Сначала конструкцию размещают при закрытом люке, затем лестницу прикрепляют к открытой крышке люка в разложенном состоянии. Система должна упереться в пол и находится в неподвижном состоянии на момент монтажа. Когда проведён «черновой» монтаж, необходимо проверить, как работает система: несколько раз открыть крышку люка из комнаты, разобрать и собрать лестницу. Если проблем с работой установки не обнаружено, то монтаж продолжается.

Перед началом работ необходимо внимательно ознакомиться с прилагаемой инструкцией и проверить конструкцию на предмет исправности.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Для начала надо разместить на основании проёма короб и прикрепить его шурупами, промежуток между коробом и проёмом заполняется пеной. Затем устанавливается верхняя секция. Разложите лестницу и убедитесь в ее устойчивости, она образует прямую линию. Корректировать можно с помощью подреза ножек последней секции. Обе стороны конструкции должны плотно прилегать к поверхностям.

В готовом комплекте бывает ограждение для люка со стороны чердака. Оно состоит из стоек и перекладин. Для создания более надёжной и жёсткой конструкции стойки закрепляются металлическими подкосами. Они соединяют вертикальные перекладины с полом.

Складная лестница на чердак своими руками - чертежи, видео

Проверьте герметичность люка. Крышка должна плотно входить в проём. При плохой герметичности тепло будет уходить из комнаты. Затем проводится косметический ремонт нижней стороны крышки люка. Когда монтаж завершён, можно повести контрольную проверку.

Оснащение современными конструкциями и функциями складной лестницы может быть разнообразным. Сюда включаются перила, защитные крышки, электронная система и дистанционное управление. Самым простым вариантом является конструирование складной деревянной системы. Древесина – самый доступный материал, который прост в работе.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Перед выполнением работы создаётся чертёж проектируемой лестницы. Измеряется высота от пола до места, где расположен люк, проводятся расчёты. Проще всего создать секционную лестницу, которая раскрывается как книга.

Для сооружения тетивы лестницы понадобятся толстые брусья, доски необходимой толщины для изготовления ступеней и металлические крепления. Все элементы будущей чердачной лестницы подготавливаются заранее. Собираются секции от крышки люка и скрепляются с помощью металлических шарниров. Укрепляются все элементы складной конструкции и люка, и проводится тестовая проверка. Следует помнить об уходе за подвижными деталями лестницы, их необходимо вовремя их смазывать.

Складная лестница на чердак своими руками - чертежи, видео

Как сделать и установить раскладную чердачную лестницу своими руками: пошаговая инструкция

Такие изделия, как чердачные лестницы своими руками — вполне достойная замена массивным стационарным конструкциям и ненадежным приставным моделям. Разнообразие доступных для самостоятельного конструирования вариантов позволяет выбрать именно такой, осуществить который будет вам под силу даже при отсутствии специальных строительных навыков.

Особенности конструкции

Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Лестница на чердак раскладная своими руками чертежи

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

  • Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
  • Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
  • Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
  • Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
  • Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

Разновидности моделей

Чтобы выбрать конкретную модель для проектирования, необходимо ознакомиться с основными разновидностями.

Покупные модели могут иметь более сложную конфигурацию, поэтому для самостоятельного изготовления лучше брать стандартные шарнирные конструкции.

Основные виды чердачных лестниц:

  • телескопическая;
  • откидная;
  • раскладная «гармошка»;
  • складная «книжка».

Лестница на чердак раскладная своими руками чертежи

Модели чердачных лестниц — откидная и телескопическая

Раскладная лестница на чердак, сделанная своими руками, несмотря на визуальную сложность, может оказаться вам под силу. Ножничные модели обычно изготавливаются исключительно из металла, поэтому процесс их сборки можно сравнить с конструктором.

Самым простым вариантом является складная лестница на чердак по типу книжки. Сделать её своими руками можно как из дерева, так и из металла. Принцип основан на соединении нескольких отдельных секций.

Лестница на чердак раскладная своими руками чертежи

Разновидности лестниц изготовленных из металла

Подбор материалов и инструментов

Чтобы изготовить самодельную лестницу на чердак или мансарду, вам понадобится определенный набор инструментов. Прежде всего, подготовьте рулетку и карандаш. Также вам будет нужна ножовка или пила для нарезки деталей. Чтобы устранить неровности и шероховатости, обязательно запаситесь наждачной бумагой разной зернистости.

Что касается непосредственно самих материалов, оптимальным вариантом станут некоторые сорта древесины и алюминиевые профили, так как необходимо сделать чердачную лестницу своими руками достаточно легкой, но и одновременно прочной.

Лестница на чердак раскладная своими руками чертежи

Для обеспечения подвижности секций лестницы понадобятся специальные крепежные петли

Поскольку дерево является более предпочтительным материалом, рассмотрим именно этот вариант. Для обеспечения небольшого веса изделия лучше всего брать сосну. Если вы хотите продлить срок эксплуатации лестницы, обратите внимание на более износостойкие породы, например, лиственницу. Толщина бруса для тетивы должна быть не менее 50 мм в сечении. Для ступеней берутся планки толщиной 2,5–3,5 см.

Для креплений вам понадобятся шарнирные элементы. Специальные петли обеспечивают подвижность секций. Чтобы соединить лестницу и люк чердака, также приобретите уголки и держатели на шарнирах с ограничением хода.

Лестница на чердак раскладная своими руками чертежи

Крепежный механизм для соединения лестницы с люком

Проектирование

Поскольку качественно сделать своими руками лестницу на чердак, основываясь на интуитивных параметрах, невозможно, потребуется рассчитать некоторые данные. Прежде всего необходимо вычислить длину лестницы. Для этого воспользуйтесь теоремой Пифагора. Расстояние от пола до потолка, а также от нижней точки до примерного расположения первой ступени возведите в квадрат и суммируйте. Уклон лестницы нужно брать в интервале 50–60 градусов. Выбрав нужный угол и определив сумму катетов, вы узнаете длину вашего изделия. После этого нужно высчитать количество ступеней. Оптимальным является их расположение на расстоянии 35 см друг от друга. Ширина конструкции обычно составляет 60–70 см.

Обратите внимание на расположение верхней секции лестницы вместе с люком, именно эта точка является исходной для определения основных параметров.

После того как вы определите параметры чердачной лестницы с люком, необходимо подготовить чертежи. На них схематически определите места соединений, чтобы в сложенном состоянии конструкция была как можно более компактной.

Конструкция некоторых складных чердачных лестниц, сделанных своими руками, может предполагать наличие дополнительно устанавливаемых поручней для большей безопасности передвижения. В таком случае ширину изделия нужно увеличить примерно на 10 см.

Лестница на чердак раскладная своими руками чертежи

При изготовлении чердачной лестницы нужно учитывать все моменты проектирования

Соединение деталей

После того как чертежи будут готовы, можно приступать к изготовлению деталей складной лестницы. Итак, рассмотрим, как сделать лестницу на чердак и выполнить монтаж своими руками.

Распилите брус на отрезки для секций и изготовьте черенки для перекладин. Более удобными являются прямоугольные доски. Для того чтобы соединить тетиву со ступенями, можно использовать угловые крепежи, гвозди или саморезы. Последние закручиваются с торца, плотно входя в центр перекладины. Для лучшего сцепления можно выточить систему шип-паз и дополнительно промазать стыки столярным клеем.

Лестница на чердак раскладная своими руками чертежи

Последовательность работ по изготовлению раскладной лестницы

Когда секции будут готовы, нужно их соединить между собой. Важно предусмотреть срезы под определенным углом, чтобы тетивы в раскрытом положении плотно стыковались друг с другом. Нижний край следует подрезать таким образом, чтобы лестница становилась на пол всей поверхностью ножек. Для предотвращения скольжения рекомендуется использовать набойки из резины.

Конструкция соединяется с помощью петель. Для того чтобы их закрепить, нужны саморезы и шуруповерт. Пластины прикручиваются с внешней стороны тетивы. Движение шарниров должно идти в разные стороны для соседних секций, чтобы лестницу было удобно раскладывать.

Установка чердачной лестницы производится на люк или к полу. Рассмотрим первый вариант, когда лестница крепится к люку на чердак — это идеальное решение. Выполнить такое крепление своими руками довольно просто: крышка фиксируется с помощью металлических шарнирных элементов, а верхняя секция лестницы прикручивается за люк с внутренней стороны с помощью уголков.

Компактные складные лестницы для чердачных помещений — это лучшее решение для ограниченных пространств. Не забудьте обработать древесину защитной пропиткой и смазать металлические крепления для продления их срока службы.

Лестница на чердак своими руками

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

Лестница на чердак раскладная своими руками чертежи

Лестница на чердак своими руками

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

Лестница на чердак раскладная своими руками чертежи

Лестница на чердак своими руками

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Содержание пошаговой инструкции:

Материал изготовления

Чердачные лестницы по материалуизготовления делятся на деревянные и металлические . Выполненная из древесины сосны, деревянная лестница впишется в уютный интерьер загородного дома. При желании лестницу можно покрасить в любимый цвет, и она станет настоящей изюминкой вашего интерьера. Металлические модели подходят для более частого использования, так как обладают высокой функциональностью и прочностью, выдерживая нагрузку до 200 кг.

Типы чердачных лестниц
Типы чердачных лестниц

Механизм открывания

По механизму открываниялестницы бывают складные, раздвижные и ножничные. Безусловно, за счет своей возможности складываться в потолок все чердачные лестницы экономят пространство вашего дома. А ножничная система хороша еще и тем, что ее можно установить там, где недостаточно места для раскладывания секционных лестниц.

Типы чердачных лестниц
Обзор чердачных лестниц. Как выбрать?
Типы чердачных лестниц

Утепленные чердачные лестницы

Зачастую чердаки в загородных домах бывают холодными, а это значит, что люк лестницы должен защищать жилое помещение от проникновения холодного воздуха. В этом случае стоит рассмотреть утепленные моделичердачных лестниц : они оборудованы специальным люком с несколькими контурами уплотнителей. Толщина такой крышки может достигать 80 мм, за счет чего люк сохраняет тепло внутри дома.

При выборе модели стоит обратить внимание на еепрочность и устойчивость.За это отвечают составляющие элементы лестницы: механизм «ласточкин хвост» и усиленные петли придадут надежность всей конструкции, боковой поручень и противоскользящие выемки на ступенях сделают подъем и спуск максимально комфортным и безопасным, а пластиковые наконечники на ножках не только обеспечат дополнительную устойчивость, но и защитят пол вашего дома от царапин.

Чердачная лестница с люком LWT Thermo (суперэнергосберегающая)

Огнестойкие чердачные лестницы

Стоит отметить, что на рынке есть чердачные лестницы специального назначения – они огнеустойчивы, поэтому являются преградой для распространения огня во время пожара (до 60 минут). Лестницы такого типа должны быть сертифицированы в соответствии с требованиями пожарной безопасности, а значит, должны быть изготовлены из огнеупорного несгораемого материала. Контур уплотнения у данных моделей расширяется под влиянием температуры и препятствует проникновению дыма на жилой этаж.

Обзор чердачных лестниц. Как выбрать?

На что обратить внимание

Если вы задались вопросом покупки чердачной лестницы, то вам необходимо учесть:

  1. Расстояние от потолка до пола. Деревянную лестницу можно подрезать по специальному трафарету, уменьшив ее длину. У металлических моделей можно снять сегмент и подогнать по высоте.
  2. Размеры проема. Размеры чердачной лестницы выбираются либо под существующий проем, либо проем делается специально под лестницу. Чтобы подобрать необходимый размер лестницы, измерьте ширину и длину проема, высоту от пола до потолка.
  3. Система раскладывания. Достаточно ли будет места для раскладывания сегментов лестницы или же сделать выбор в пользу моделей с ножничной системой.

Монтаж лестницы FAKRO – простой и доступный. Его можно произвести самому, не прибегая к помощи специалистов. Чердак – важное и нужное место любого дома, и, чтобы пользоваться им с комфортом, позаботьтесь о безопасном спуске и подъеме.

Материалы, виды и размеры

Существует масса разновидностей лестничных конструкций для чердака. Каждая из них отличается рядом характерных особенностей, но все они подразумевают обязательное наличие люка – чердачного отверстия, через которое осуществляется доступ на мансарду. Люк зачастую является еще и держателем чердачной лестницы.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Когда выбор доходит до лестницы, покупатели обычно рассматривают несколько разновидностей, согласно устройству конструкции.

Монолитная

Такую конструкцию называют стандартной. Она представлена в виде сложного каркаса со ступенями, занимающего всю территорию от пола до люка. Отличительной чертой такого изделия является его основательность: лестницу нельзя переместить или убрать в случае необходимости.

Такие конструкции характерны для классических старых домов. Они часто имеют сложную форму и дизайн, бывают винтовыми или маршевыми. Иногда пространство под таким сооружением может выполнять отдельную функцию (например, использоваться в качестве кладовки).

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Винтовая

Винтовая лестница представляет собой узкую конструкцию спиралевидной формы. Часто такое сооружение оснащают перилами из материала, отличного от того, что использовался для создания самого каркаса.

Винтовые лестницы изготавливают из различных материалов, их воплощают в разнообразных стилях. Такая конструкция требует, чтобы комната, ведущая на чердак, имела достаточно высокий потолок, иначе лестничные изгибы будут смотреться нелепо.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Складная

Этот тип чердачной конструкции с люком пользуется особой популярностью в последнее время. Он включает в себя множество разновидностей лестничных сооружений.

Сама лестница представляет собой мобильную конструкцию, складывающуюся различным образом и не загромождающую пространство. Складные варианты наделены множеством интересных механизмов, которые позволяют различным образом маскировать лестницу.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Откидная

Такие модели имеют довольно непростую конструкцию. Они не зависят от крепления к люку, так как в сложенном виде присоединяются к стене.

С помощью особых карточных петель ступени фиксируют. Такая лестница позволяет максимально экономить пространство.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Раздвижная

Не меньшей популярностью пользуются раздвижные механизмы чердачной лестницы. Лестница разделена на секции, которые соединяют друг с другом посредством металлических трубок. Особо популярной является трехсекционная конструкция. В собранном виде сложно заметить четкое расположение ступеней такой лестницы, в разобранном состоянии они точно фиксируются, при этом каждая ступенька находится четко на своем месте.

Такая лестница не принадлежит к числу самых устойчивых, она имеет определенные ограничения по весу.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Советы по выбору

Чтобы выбрать готовую чердачную лестницу любого типа грамотно, необходимо прислушаться к рекомендациям специалистов, которые вывели определенные критерии выбора лестниц, ведущих на чердак.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Отметим основные ориентиры:

Безопасность

Особое внимание ей следует уделять, если в вашей семье есть маленькие дети или пожилые домочадцы. В этом случае обязательно нужно предусматривать такие факторы, как наличие перил и возможный риск поскользнуться на поверхности из определенного материала.

Компактность

Этот критерий зависит от того, насколько вам важно скрыть чердачный проем. Этот приоритет определит, будет ли видно конструкцию из комнаты, или она будет полностью скрыта за люком.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Удобство использования

Предусмотрите выбор такого механизма, чтобы все члены семьи независимо от их роста и комплекции могли пользоваться устройством самостоятельно. Следует обратить внимание на легкие алюминиевые изделия.

Монтаж

Не для всех моделей легко осуществить установку в проем. Рассчитывайте свои силы внимательнее. Учтите все особенности помещения, которые могут помешать осуществлению монтажа тех или иных конструкций.

Складная лестница на чердак своими руками - чертежи, видео
Складная лестница на чердак своими руками - чертежи, видео

Дизайн

Следите за тем, чтобы дизайн лестницы соответствовал концепции интерьера комнаты, в которой она будет находиться.

Разные варианты чердачной лестницы

Полноценный тип конструкции с удобным углом подъема (30…40 градусов к горизонтали) – роскошь, доступная владельцам больших домов. Всем остальным приходится обходится винтовыми, прямыми крутыми (почти вертикальными), складными и приставными лестницами. Рассмотрим особенности каждого варианта:

  • винтовая лестница – занимает немного места, достаточно удобна для подъема/спуска. Однако поднять габаритный предмет по закручивающимся спиралью ступеням крайне сложно, почти нереально, даже если размер люка в полу чердака соответствует размерами предмета;
  • прямая крутая – подниматься по ней менее удобно, чем по винтовой, хотя в зависимости от конструкции уровень комфорта можно поднять до вполне приемлемого. Подъем вещей и грузов возможен с помощью простых подъемников – например, веревки с воротом или просто ремней. Габариты поднимаемых предметов ограничены размером люка;
  • складная – все то же, что и для прямой крутой. Большой плюс – в сложенном виде такая модель не занимает места в помещении, поскольку располагается под потолком;
  • приставная – вне моментов использования ее нужно где-то держать, поднимать/опускать по мере надобности. Это может быть неудобно.

Вывод? Удобнее всего при наличии достаточного свободного пространства использовать прямую крутую лестницу со ступенями «гусиный шаг». Если же места явно не хватает, удобнее применять складную модель. Лестницу на чердак своими руками несложно сделать что в одном, что в другом варианте, хотя стационарная модель немного проще в монтаже.

Монтаж готовых и полуготовых конструкций

Если средства не ограничены жестко, можно купить готовый к сборке комплект модульной лестницы, прямой, Г-образной, винтовой или с забежными ступенями – в зависимости от конфигурации помещений.

Варианты лестницы на чердак

Комплекты поставляются со всеми креплениями, для разного межэтажного расстояния. Обычно силовая структура изготавливается из металла, ступени – из дерева. В зависимости от стоимости, дерево может быть полностью обработано и готово к использованию или же в виде «полуфабриката» – под шлифовку и лакировку/покраску.

Модульная лестница

К сборочному комплекту обязательно прилагается инструкция по монтажу, отличающаяся у разных производителей. Поэтому все рекомендации по работе лучше брать непосредственно в инструкции.

Монтаж чердачной лестницы инструкция 2

Сборка чердачной лестницы своими руками займет один-два дня.

Еще проще и быстрее смонтировать по месту готовую складную лестницу на чердак. Они продаются полностью готовыми к установке, часто вместе с крышкой люка. Изготовленные из дерева, металла или комбинации материалов, в сложенном виде такие лестницы убираются под потолок и занимают совсем немного места.

Складные лестницы на чердак

Выдвижная лестница

Чтобы смонтировать модель, необходимо установить на место (в заранее подготовленное в перекрытие отверстие нужного размера) крышку люка с закрепленной на ней сложенной лестницей и дополнительно зафиксировать так, чтобы нагрузка распределялась равномерно.

Подробно процесс монтажа одной из моделей показан на видео.

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

  • массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
  • доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
  • для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
  • если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
  • элементы для крепления.

Чертеж лестницы

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

  • электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
  • шлифмашинка или наждачная бумага для обработки досок и брусьев;
  • шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
  • в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин.

Последовательность работ по созданию лестницы на чердак из дерева:

  1. с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц;
  2. вырезают ступени и, при необходимости, подступенки под размер;
  3. засверливают/фрезеруют отверстия для крепежа. Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза. Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы;
  4. монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа.

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

Чтобы лучше разобраться, как сделать чердачную лестницу, рекомендуем посмотреть видео.

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Эскиз лестницы на тетивах

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

Чертеж лестницы

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

Разберем создание складной конструкции с люком. Как видно из фото, модель состоит из трех секций. Одна жестко закреплена на откидной крышке люка, две укладываются на нее. Таким образом:

  1. длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
  2. откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
  3. поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

Лестница на чердак раскладная

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Чертежи складной лестницы на чердак

Сама последовательность изготовления лестницы проста:

  • отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
  • в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
  • монтируются ступени;
  • на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Петли скрепления элементов лестницы

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Подпружиненный механизм

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Сборка лестницы

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Крепление выдвижной лестницы

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного.

Монтаж готовой выдвижной лестницы

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Порядок установки лестницы

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Крепление

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Обрезка нижней секции

Обрезка нижней секции

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.

Интересные детали конструкции

Разобравшись, как сделать лестницу на чердак, вы наверняка задумаетесь – а как утеплить люк, если чердак холодный?

Мастера рекомендуют такую схему: крышка (без установленных секций лестницы) обивается утеплителем и пароизоляцией. Дополнительно под крышку по периметру люка монтируют уплотнитель. Это снизит уровень шума при закрывании люка и поможет избежать сквозняков.

Утепление в лестнице

При лакировке деталей стоит подумать о безопасности подъема и спуска – гладкая, глянцевая поверхность этому отнюдь не способствует. Поэтому лучше наклеить или прикрепить на ступени специальные противоскользящие накладки. Если планируется частый подъем/спуск в грубой обуви, ковровые или резиновые накладки лучше заменить на металлические с резиновой вставкой и защитным уголком.

Складная лестница на шарнирах своими руками

Лестница на чердак раскладная своими руками чертежи
Это раскладная чердачная лестница с люком, состоящая из трёх секций. а также чердачный люк. Такой вариант очень привлекателен буквально для любого помещения.

Вам понадобится определить, каков будет проём под люк, учитывая пожелания и габариты предполагаемых посетителей чердака. К примеру, проём для лестницы будет равен 125 x 70 см.

Для того чтобы вырезать люк правильно, нужно добавить по 7 мм с каждой из сторон. Люки лестницы на чердак должны хорошо закрываться. не нарушая теплоизоляции.

  • бруски 5 x 5 см – 2 коротких и 2 длинных;
  • фанера толщиной 1 см по размеру люка.

По концам каждого бруска нужно сделать выпил на половину толщины, соединяя клеем и саморезами в идеальный прямоугольник. Из подручных средств, чтобы не съехала диагональ, можно приладить временные треугольники из тонкой фанеры. После прикручиваем лист фанеры по размеру прямоугольника.

Вместо замков мы используем дверную защёлку. любую дверную ручку или цилиндр подходящей формы. Защёлка хорошо держит люк закрытым и просто открывается. Чтобы удобно открывать люк, не используя стремянки и табуреты, эту ручку нужно сделать особо. В специальное отверстие нужно вставлять длинную цилиндрическую ручку, открывая люк, стоя на полу.

Изготовление шарниров для открытия люка

Лестница на чердак раскладная своими руками чертежи
Все комплектующие для открывающего люк механизма, можно купить готовыми, а также сделать самостоятельно.

Для того чтобы выполнить все самостоятельно, нужно прикинуть размеры и углы при помощи картонного макета. Делаем детали из картона, на них можно потренироваться с длиной шарниров, чтобы люк мог открываться на необходимый угол. На основе полученного макета делаем механизм для открывания люка.

Основное – это опытным путём определить длину шарниров. поскольку этот тип чердачной лестницы предполагает именно шарнирный способ. На чертежах можно увидеть как устанавливается шарнир, логика его работы очень проста – он помогает плавно открывать и закрывать люк.

Необходимые подручные материалы, которые можно найти в каждом гараже:

  1. Металлический уголок – 2 шт.
  2. Листовой металл.
  3. Металлические полоски по 2 см шириной – 4 шт.

Берём две узкие металлические полоски и дрелью проделываем отверстия под М10 болт. Собираем детали между собой попарно, слегка стягивая их. Используя измерительный столярный прибор малку, вымеряем угол открытия люка и раздвигаем наши механизмы точно на этот угол.

При помощи лобзика вырезаем ту часть металла, которая будет перекрываться уголком. Убираем лишнюю длину металлических полос, концы скругляем. После обработки и удаление лишнего металла, собираем механизм – теперь уголок будет застопориваться в определённом положении. Оба механизма для двух сторон точные копии друг друга. но только зеркально обращены.

Механизм фиксации чердачной лестницы

Шарнирный механизм получается надёжный, останавливающий люк с лестницей в нужном положении благодаря уголку.

Но для большей надёжности и плавности открывающего механизма нужно добавить ещё один простой механизм, похожий на руку.

Для «руки» понадобиться:

  • Длинные полоски металла, шириной в 2 см – 4 шт.
  • Уголок-2 шт.

На конце одной из полос нужно приварить металлическую деталь, на которую будет упираться эта полоска, а уголок будет играть роль опорного элемента. Делаем простые шарниры, которые при открытом люке будут сохранять угол изгиба, держа при этом часть веса конструкции.

Чтобы нагрузка между двумя разными шарнирами распределилась равномерно, нужно закрепить этот узел правильно. Так, его нужно зафиксировать при полностью развёрнутых первых шарнирах.

Устройство чердачной лестницы

Лестница на чердак раскладная своими руками чертежи
Осталось изготовить саму чердачную лестницу, она должна быть на 35 см длиннее расстояния от пола до люка.

Складная лестница будет состоять из трёх секций, длину которых важно рассчитать правильно. Первая секция равна размеру люка, вторая секция немного короче первой (она не должна задеть потолок при раскладывании). Третья секция равна остаточному отрезку.

Материалы для лестницы:

  • Доска дюймовка шириной в 10 см.

Угол наклона люка в открытом положении, который мы прежде уже измеряли малкой, переносим на доску. Так, мы отмечаем наклон для ступеней .

Приступим к разметке досок тетивы для ступеней по длинам секций согласно вышеописанному порядку. Доски нужно плотно прижать, скрепить молярным скотчем и разметить одинаково, делая наклоны ступеней в зеркальном отражении.

Секции будут скреплены опять же шарнирами, поэтому нужно просверлить отверстие для шарнирного болта них на каждой из секций с помощью пера на 25. Фрезером придаём всем граням законченный аккуратный вид. Доски распиливаем точно по секционной разметке.

Ступеньки нужно нарезать по ширине и отшлифовать. как и тетивы. На местах разметки под ступеньки нужно сделать углубления под них в 5 мм. Собираем все детали используя клей и саморезы ПШ.

Петли для складной лестницы

Чтобы собрать конструкцию в складной механизм нужно изготовить набор петлей.

  1. Металлические полосы шириной в 2,5 см – 8 шт.
  2. Болты для шарнира 8 мм и саморезы.

Чтобы петли служили и не сгибались, на четырёх полосах нужно дополнительно наварить сегменты такого же металла (примерно на 1/3). Делаем отверстия в каждой полоске – 2 небольшие под крепление на тетиву (одна снизу и одна под доваренным кусочком), и одну большую на 8 мм под шарнир (сверху).

Петли нужно закрепить, когда сама лестница лежит на ровной поверхности. Петля должна быть закреплена так, чтобы шарнирный болт лёг в ранее высверленную ямку. а концы были по краю тетивы. Так закрепите все четыре петли.

Монтаж лестницы

Собираем все элементы и устанавливаем на свои места, причём первый сегмент лестницы стационарен и его нужно прикрепить с помощью уголков к крышке люка.

Проверяем работу механизма, если вас всё устраивает, то снова разбираем для обработки. Древесину лакируем, металл грунтуем и красим .

Как видите, ничего сложного в создании чердачной лестницы своими руками нет, тем более, когда в интернете доступны фото чертежей. Все детали из металла можно сделать самим, а ещё проще купить готовыми. Тогда и вовсе одно удовольствие – остаётся только собрать этот конструктор.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Источники
  • https://gidlestnic.ru/izgotovlenie-i-montazh/lestnitsu-na-cherdak-svoimi-rukami
  • https://lestnitsygid.ru/statsionarnye/raznovidnosti-skladnyx-lestnic-na-cherdak-i-ix-osobennosti.html
  • https://stroy-podskazka.ru/cherdak/skladnaya-lestnica/
  • http://lestnica-mpl.ru/lestnitsa-na-cherdak-raskladnaya-svoimi-rukami-chertezhi.html
  • https://www.fakro.ru/produkciya/cherdachnye-lestnicy/vybor-cherdachnoj-lestnicy/
  • https://stroy-podskazka.ru/cherdak/lestnica/
  • https://stroy-okey.ru/house/stairs/lestnica-na-cherdak-svoimi-rukami-poshagovaja-instrukcija/
  • https://remoskop.ru/cherdachnaya-lestnitsa-s-lyukom-svoimi-rukami-kak-ee-proshhe-sdelat.html

Андрей
Андрей
Задавайте вопросы в комментариях
Задать вопрос

Помогла ли вам статья?

Оцените статью
( Пока оценок нет )
Ремонт и отделка
