Система чиллер-фанкойл, схемы и принцип работы систем чиллер-фанкойл

Чиллер-фанкойл – что это?

С английского термины «chiller» и «fan coil» переводятся как «холодильник, охладитель» и «вентилятор с теплообменником, змеевиком».

Составными частями системы являются:

  1. Чиллер;
  2. Насосная станция;
  3. Магистральная разводка (трубопроводы);
  4. Хладагент;
  5. Теплоноситель;
  6. Система автоматической регуляции;
  7. Фанкойлы (вентиляторный доводчик).

В чиллере происходит теплообмен между хладагентом и окружающим воздухом. В зависимости от режима работы он может отдавать или получать тепловую энергию. Хладагент охлаждает или нагревает теплоноситель.

В качестве хладагента в чиллерах применяют фреоны различных марок. Они не взаимозаменяемые, каждой модели и марке соответствует свой фреон.

Теплоносителем является вода, либо антифриз – смесь воды с этиленгликолем или пропиленгликолем. Реже используется в качестве добавки хлорид натрия (поваренная соль) и хлорид кальция. В зависимости от их концентрации изменяется температура замерзания смеси.

Читайте также:Почему обмерзает задняя стенка холодильника: ищем причину и устраняемТемпература замерзания теплоносителей
Температура замерзания теплоносителей в зависимости от концентрации примесей в воде.

Насосная станция обеспечивает прокачку жидкости и обеспечения рабочего давления в магистрали. Обычно она соединена с накопительным баком, запас теплоносителя сглаживает перепады температур в системе.

По магистральной разводке нагретый или охлажденный теплоноситель попадает в фанкойлы, посредством которых регулируется температура в помещениях.

Работу системы чиллер-фанкойл регулирует автоматика. С ее помощью регулируется режим работы, рабочая температура, отслеживаются показатели системы.

Внутреннее устройство чиллера
Внутренне устройство чиллера с воздушным конденсатором.

  1. Вентилятор конденсатора;
  2. Конденсатор;
  3. Реле давления;
  4. Реле протока;
  5. Накопительный бак;
  6. Испаритель (пластинчатый теплообменник);
  7. Компрессор;
  8. Манометр;
  9. Фильтр-осушитель;
  10. Ресивер;
  11. Насос;
  12. ТРВ;
  13. Фильтр грубой очистки воды.

Что такое фанкойлы: Видео

Составные части схемы чиллер-фанкойл

Роль охлаждающего устройства отведена чиллеру — внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим она и отличается от других сплит-систем, где в качестве теплоносителя закачивают фреон.

Для движения и передачи фреона, хладагента, нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией. На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл.

Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер. Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.

Чиллер-фанкойл
Основные элементы системы — насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Устройство ситемы чиллер-фанкойл

Система состоит из следующих элементов:

  • Теплообменник. Он изготовлен из медных труб, закрытых фильтром. Фильтр выполняет защитную функцию — препятствует попаданию пыли и вместе с тем пропускает воздух.
  • Вентилятор. Его используют для обдува теплообменника.
  • Чиллер. Это достаточно крупная установка, которую располагают в отдельном помещении. При работе чиллер поддерживает температуру хладагента, который после охлаждения подается к фанкойлу по питающей трассе.
  • Трасса. Ее прокладывают из медных или простых сантехнических труб. Второй вариант более экономичный и одновременно целесообразный.
  • Пульт управления фанкойла. Он схож с обычным пультом кондиционера, зачастую даже проще его в управлении.
  • Насосная группа чиллера. Агрегат поддерживает напор и давление жидкости, которая циркулирует в системе.

Фанкойлы - что это такое? Применение и принцип работы

Система Чиллер

Чиллер — это устройство, предназначенное для охлаждения жидкости, которая используется в общей системе в качестве хладоносителя. Принцип работы такого типа холодильной машины заключается в переносе тепловой энергии от жидкости к окружающей среде за счет изменения агрегатного состояния холодильного агента. На данный момент существует большое количество вариантов исполнения чиллеров, что позволяет подобрать оптимальный тип для объектов практически любой сложности. В качестве хладоносителя может быть использована вода, если предполагается использовать чиллер только в летнее время или незамерзающие жидкости, если чиллер будет использоваться и в зимний период время.

система чиллер-фанкойл
        чиллер фэнкойл


Варианты исполнения чиллеров:

  • Моноблочные с наружной установкой;
  • Модульные с наружной установкой;
  • Моноблочные внутренней установки с центробежными вентиляторами;
  • С выносным конденсатором воздушного охлаждения;
  • С конденсатором водяного охлаждения.

Система Фанкойл

Фанкойл – это устройство, предназначенное для охлаждения воздуха за счет циркулирующего через теплообменник хладоносителя. Фанкойлы бывают разных типов и исполнений. Как правило, в комплект поставки также может входить 3-х ходовой клапан, который служит для более точного регулирования расхода жидкости, а также просто необходим при сервисном обслуживании всей системы. Основные узлы фанкойла — это теплообменник и вентилятор для обдува этого теплообменника, т.е., фанкойл представляет собой простейшее устройство. Такая система обеспечивает долговечность работы фанкойла, его низкую стоимость и небольшие эксплуатационные затраты.

Основными плюсами таких охладителей являются их долговечность, в виду несложного конструктива, а также низкая стоимость и эксплуатационные затраты.

Основные типы фанкойлов:

  • Кассетные однопоточные;
  • Кассетные четырехпоточные;
  • Потолочные;
  • Настенные;
  • Напольные;

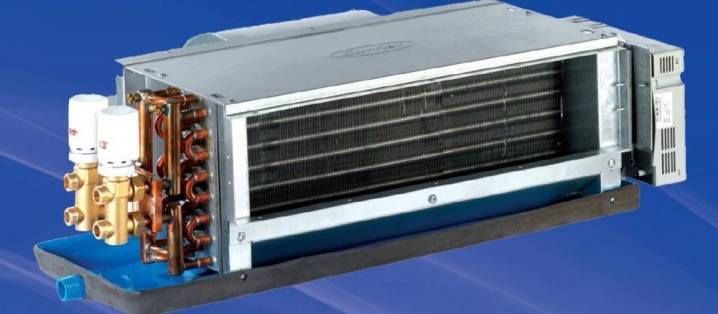

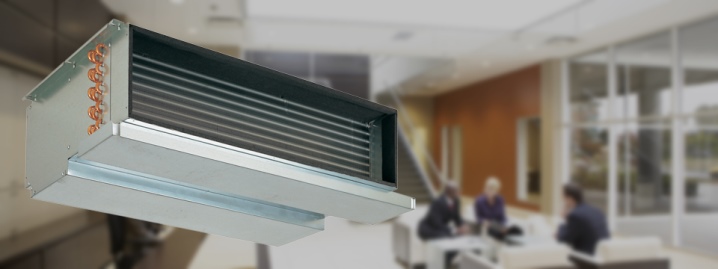

  • Канальные низконапорные;
  • Канальные средненапорные;
  • Канальные высоконапорные;

Конструкционное исполнение системы

По конструкционному исполнению системы чиллер-фанкойл бывают 2-трубными и 4-трубными. По типу установки отличают устройства настенные‚ напольные‚ встраиваемые.

Оценивают систему по таким основным параметрам:

  • мощности или холодопроизводительности чиллера;
  • производительности фанкойлов;
  • эффективности перемещения воздушной массы;
  • длине магистралей.

Последний параметр зависит от силы насосной установки и качества теплоизоляции труб.

Галерея изображенийФото из Система чиллер-фанкойл позволяет формировать необходимый пользователям микроклимат одновременно в нескольких помещенияхВажным преимуществом использования чиллера является возможность формировать условия, независимо от общих требований пользователей. Каждый из них может выбрать оптимальную лично для себя температуруЧиллеры производят нагрев или охлаждение теплоносителя, которым может быть вода, антифриз или воздушный потокВо время работы чиллеры выделяют большое количество тепловой энергии, потому их чаще всего устанавливают на улице. При расположении в помещении необходимо обязательно обеспечить охлаждение оборудования и обдувДля поставки обработанного в чиллере воздуха к потребителю внутри помещения устанавливают фанкойлыПо способу поставки воздуха фанкойлы схожи с внутренними блоками сплит-систем. Бывают канальными и кассетными, располагаются на стенах или потолкеОсновными компонентами фанкойла является теплообменник с вмонтированным рядом с ним вентилятором, а также система фильтров для очистки воздухаСистемы чиллер-фанкойл считаются наиболее гибким и перспективным климатическим оборудованием, ориентированным на запросы пользователей. К тому же кроме охлаждения или подогрева воздуха они способны вентилировать.

Виды чиллеров

Чиллеры можно разделить по нескольким признакам:

  • Наличие режима обогрева;
  • Тип теплообмена конденсатора;
  • Исполнение (сплит или моноблок);
  • Тип вентилятора.

Системы кондиционирования и отопления с помощью фанкойлов рассчитаны на охлаждение и отопление помещений. В некоторых областях применения оборудование должно работать только на охлаждение, поэтому функция обогрева предусмотрена не во всех моделях. Стоимость модели с функцией отопления выше, чем у аналогичной без нее.

Большинство чиллеров получают и отдают тепловую энергию в воздух. Есть модели, использующие в качестве рабочей среды воду. Они дешевле первых, но для установки конденсатора необходим источник проточной воды или ее подача.

По типу теплообменника различают моноблоки и раздельные системы. В моноблоке все узлы агрегата собраны в одном корпусе. В раздельной системе конденсатор и вентилятор выведены отдельно и соединены с основным блоком фреоновыми магистралями.

Читайте также:Типы фанкойлов, их отличия и особенности

Раздельная система позволяет установить основной блок в помещении, что упрощает его обслуживание и ремонт. В раздельной системе теплоносителем может быть простая вода без этиленгликоля – риск замерзания отсутствует, все трубопроводы находятся в помещении.

В чиллерах с воздушным конденсатором используют два типа вентиляторов – обычные осевые или центробежные. Наличие центробежного вентилятора позволяет устанавливать оборудование в помещении, подача и отвод воздуха производится по вентиляционным каналам. Осевые вентиляторы дешевле, но ниже по производительности, оснащенное ими оборудование можно устанавливать только на открытом воздухе.

Кроме обычных существует аналогичный по функциям, но отличный по устройству вариант – абсорбционные. Принцип работы абсорбционного чиллера позволяет сэкономить на электроэнергии, так как в нем используются физические процессы поглощения веществ. Такие агрегаты целесообразно использовать для рекуперации избыточного тепла или холода.

Абсорбционный чиллер
Абсорбционный чиллер, установленный на заводе в Сиднее, Австралия.

Виды и производители

Специалисты классифицируют системы кондиционирования чиллер-фанкойл по следующим признакам:

  • тип охлаждения конденсатора:
    • воздушное охлаждение;
    • водяное охлаждение.
  • наличие режима обогрева:
    • с применением теплового насоса;
    • без применения теплового насоса.
  • конструктивное исполнение:
    • с конденсатором встроенного типа;
    • с конденсатором выносного типа.
  • способ установки:

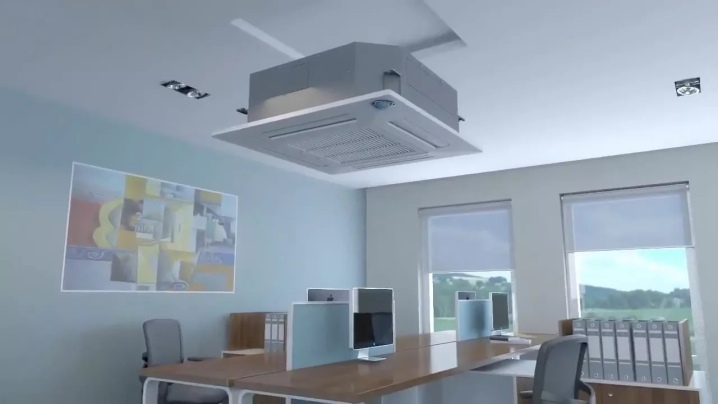

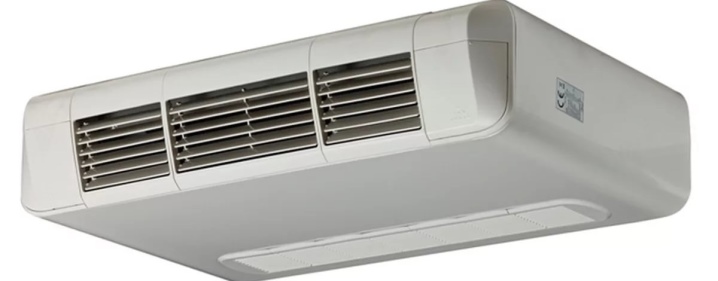

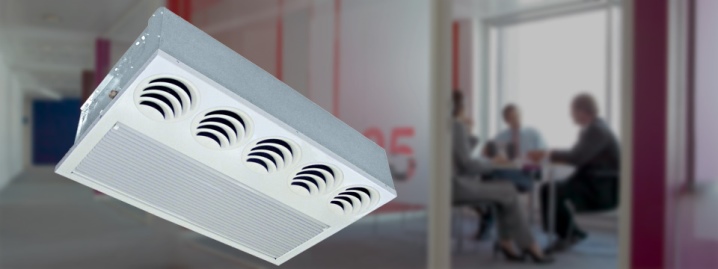

    • потолочные;

chiller-fankojl_00004

    • настенные;

chiller-fankojl_00003

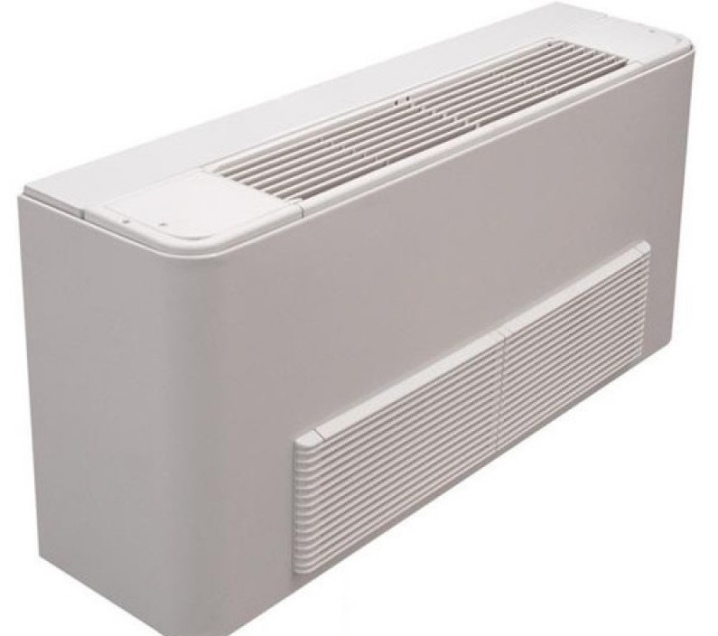

    • напольные.

chiller-fankojl_00002
Важно: Потолочные фанкойлы являются наиболее востребованным вариантом, так как в таком случае устройство монтируется в ячейках на подвесном потолке. Потолочные фанкойлы при этом также бывают двух вариантов: кассетными и канальными.

Кроме того, моноблочные чиллеры с воздушным охлаждением могут оснащаться центробежным или осевым вентилятором. В первом случае обеспечивается создание мощного воздушного напора, а во втором – гораздо меньший напор, однако такие устройства обходятся дешевле.

Чиллер-фанкойл: принцип работы системы

Рассмотрим, как работает система на обогрев помещений. В режиме охлаждения она выполняет аналогичные функции, но в обратном, реверсивном режиме.

Работа чиллера

Вентилятор направляет поток воздуха на конденсатор, в котором находится охлажденный фреон. Хладагент нагревается и переходит в компрессор.

Компрессор сжимает хладагент (в зависимости от модели возможна полная или частичная конденсация). Температура фреона повышается, он посредством насоса прокачивается в накопительный бак, где нагревает теплоноситель.

Хладагент охлаждается и переходит в испаритель, где его давление падает, из жидкого агрегатного состояния он переходит в газообразное и возвращается в конденсатор.

Читайте также:Принцип работы АБХМ — поясняем просто и понятно

Назначение чиллера – обеспечить охлаждение или нагрев хладагента (фреона, хладона). А он будет охлаждать или подогревать воду или антифриз, которые будут теплоносителем или хладоносителем для фанкойлов.

Работа фанкойлов

Теплоноситель попадает в насосную станцию, которая поддерживает давление в системе. По магистральной разводке насос прокачивает его к фанкойлам.

В фанкойлах теплоноситель отдает тепло воздуху и возвращается по отдельному трубопроводу в насосную станцию.

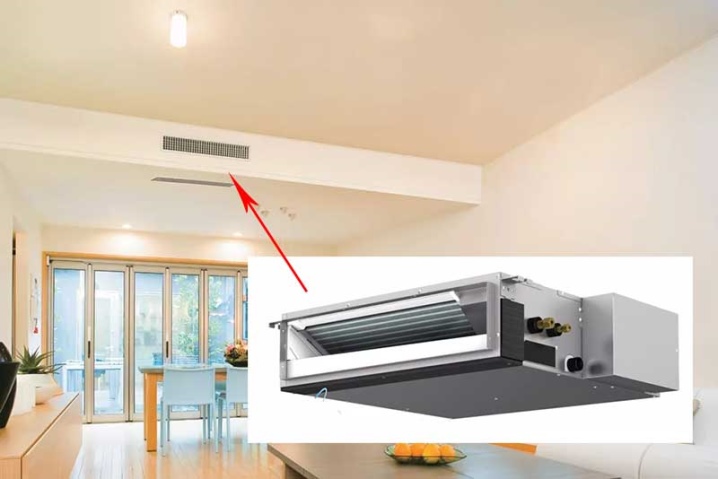

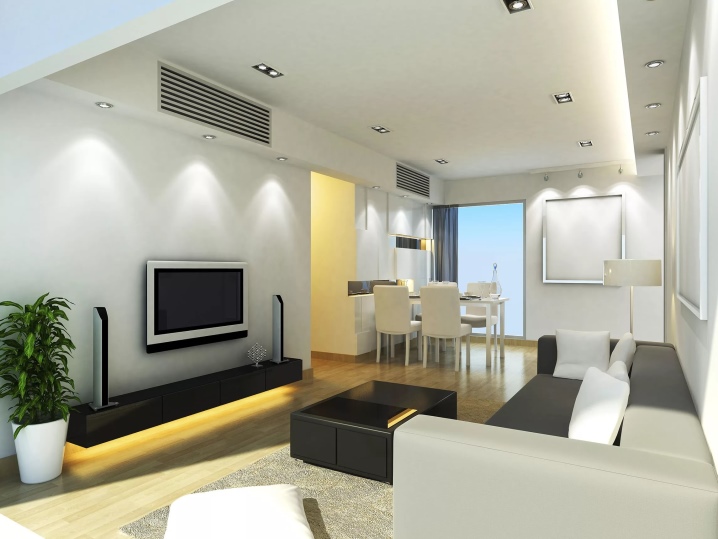

При использовании канальных фанкойлов можно обеспечить одинаковый температурный режим в разных помещениях. Такое оборудование прогревает воздух в вентиляционном коробе, который может разветвляться и вести в несколько помещений.

Варианты с другим устройством фанкойла предусматривают установку в отдельных помещениях. На больших площадях их может быть установлено несколько, чтобы обеспечить равномерный прогрев или охлаждение.

Подробнее читайте в статьях:

Типы фанкойлов, их отличия и особенности;

Фанкойлы: что это такое, их принцип работы и особенности.

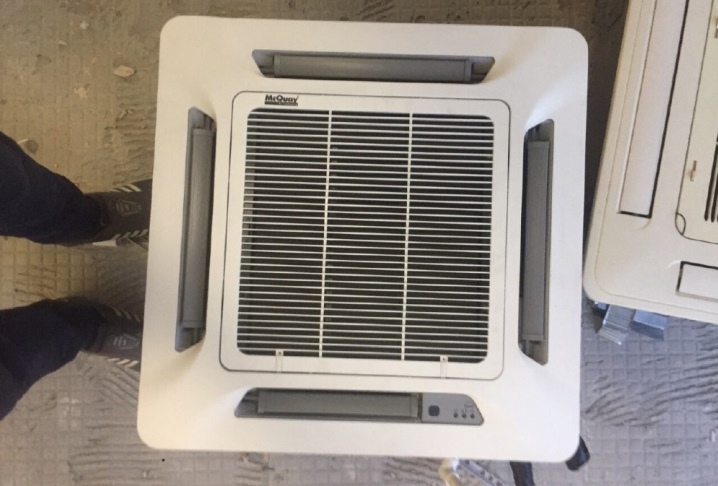

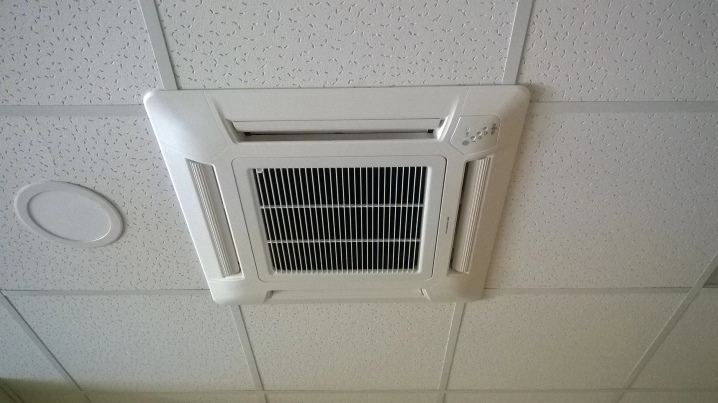

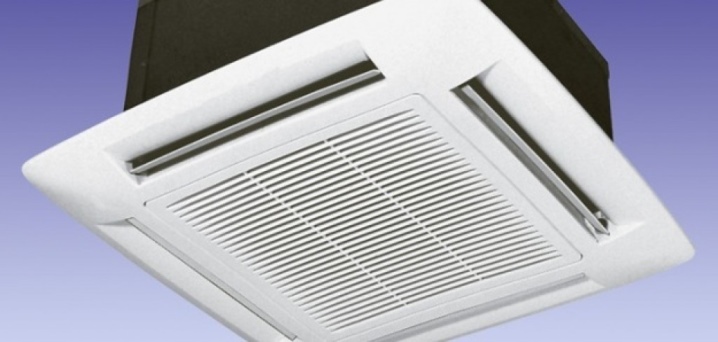

Кассетный четырехпоточный фанкойл
Фанкойл кассетного типа, установленный на производстве.

Принцип работы


Принцип работы системы чиллер фанкойл чрезвычайно прост, но при этом весьма эффективен. В зависимости от поставленной перед оборудованием задачи в конкретный момент времени радиатор доводчика способствует перемещению жидкости определенной температуры. За счет этого происходит нагрев либо охлаждение воздушного пространства вокруг данного элемента, а установленный рядом с радиатором вентилятор обеспечивает передачу воздушного потока в помещение. Это простая схема, при которой доводчик укомплектован только радиатором и прокачивающим через него воздух вентилятором.

Однако существуют и более сложные варианты, когда доводчики обеспечивают смешение находящегося в помещении воздуха с наружным, который подается расположенным на улице кондиционером.

Доводчик способствует поддержанию постоянного температурного режима носителя, пропускаемого через радиатор, при этом процесс охлаждения либо нагрева воздуха осуществляется непрерывно. Однако необходимости в этом нет, поэтому разработчики оборудуют систему специальными обходными трубопроводами с вентилями и термоэлектрическим приводом.

Во время работы на радиаторе неизбежно скапливается конденсат, для устранения которого предусмотрен приемный лоток, из которого влага убирается посредством дренажного насоса, соединенного с поплавковым клапаном. Впоследствии вода отправляется в приемную трубу и выводится в канализацию.

Разновидности


Современной промышленностью выпускаются самые разнообразные чиллеры, диапазон мощностей которых варьируется от 5 до 9000 киловатт, что дает возможность использовать их для кондиционирования как небольших коттеджей, так и многоквартирных домов.

Система кондиционирования чиллер фанкойл может подразделяться на виды в зависимости от следующих признаков:

  • Типа охлаждения конденсатора – с воздушным либо водяным охлаждением. Воздушное реализовано на основе того же принципа, что и в бытовых кондиционерах, когда происходит обдувание конденсатора потоком воздуха от вентилятора. Водяное обеспечивается за счет охлаждения конденсатора проточной водой. Второй вариант более выгоден с точки зрения материальных затрат, и имеет меньшие габариты.
  • Наличия режима обогрева – с использованием теплового насоса, позволяющего осуществлять нагрев теплоносителя, либо без него.
  • Конструктивного исполнения – с конденсатором встроенного либо выносного типа. Чиллеры, оборудованные воздушным охлаждением, могут иметь моноблочное исполнение (конденсатор встроен) либо оснащаться выносным конденсатором. Первый вариант является автономной холодильной машиной, которая соединяется исключительно с трубопроводами от насосной станции. Во втором варианте конденсатор имеет вид отдельного блока, что дает возможность осуществлять установку чиллера в помещении, а конденсатор выносить за его пределы. Это положительно сказывается на работоспособности чиллера, упрощает его обслуживание, увеличивает надежность. Также подобное решение позволяет применять вместо дорогостоящей незамерзающей жидкости обычную воду.
  • Моноблочные чиллеры, имеющие воздушное охлаждение, могут оснащаться осевым либо центробежным вентилятором. Осевые обходятся дешевле, однако генерируют малый воздушный напор, поэтому их установка производится исключительно на открытом месте. Центробежные же обеспечивают создание более мощного воздушного напора,  поэтому могут устанавливаться в помещении, забирая и выбрасывая наружный воздух посредством воздуховодов.

Фанкойлы подразделяются на виды главным образом в зависимости от способа установки:

  • Настенные.
  • Напольные.
  • Потолочные.

Наиболее популярными являются потолочные, монтаж которых осуществляется в ячейках на подвесном потолке. Данный вид, в свою очередь, делится на два варианта: кассетные и канальные фанкойлы.

Схемаы работы чиллер-фанкойл

В этом разделе мы рассмотрим схемы подключения чиллера с выносным и встроенным конденсатором.  На них вы увидите возможность подключения дополнительных систем.

Так как чиллер – универсальная холодильная машина, его можно использовать для разных целей. Например – подключать к нему теплые полы или радиаторное отопление.

Схема для чиллера с встроенным конденсатором выглядела точно так же, но пункты 1 и 2 были бы объединены. Иногда для большей энергоэффективности в систему включают градирню.

Схема работы системы чиллер фанкойл с выносным конденсатором
Схема работы системы чиллер-фанкойл с выносным конденсатором

  1. Конденсатор;
  2. Чиллер с водяным теплообменником;
  3. Буферная емкость;
  4. Контроллеры;
  5. Магистраль для хладагента;
  6. Магистраль для воды или антифриза;
  7. Воздухообрабатывающий блок;
  8. Приточная вентиляция;
  9. Фанкойлы;
  10. Теплые полы.

Принцип работы системы чиллер-фанкойл

Промежуточный хладоноситель поступает в чиллер, где охлаждается/нагревается до определенной температуры. Далее, насосами по трубопроводам гидравлической системы он поступает в фанкойлы, и, проходя через их теплообменники, охлаждает воздух, при этом температура самого хладоносителя повышается. Как видно, принцип работы системы «чиллер-фанкойл» не сложен для понимания, но, помимо выбора подходящих вариантов из большого количества типов оборудования, необходимо правильно рассчитать и смонтировать трубопроводы теплоносителя, поэтому проектирование и установку лучше доверить профессионалам.

работа системы чиллер-фанкойл

С учетом своих плюсов, система «чиллер-фанкойл» наиболее оптимальна для применения в торговых комплексах, офисных центрах и гостиницах. В состав системы всегда можно внести изменения в плане количества фанкойлов, их расположение и типа, что особенно полезно в случаях, когда большое количество помещений сдается в аренду, т.к. при изменении планировок потребуются минимальные финансовые затраты. В целом, она олицетворяет собой современный подход к кондиционированию помещений разных классов и категорий, так как она не изменяет внешний вид строений и способна поддерживать внутри них оптимальные параметры температуры и относительной влажности.

Чиллер-фанкойл или кондиционеры?

Сплит и мульти-сплит – традиционные системы кондиционирования воздуха для небольших помещений и зданий. Существуют системы чиллер-фанкойл малой производительности, которые могут заменить кондиционер мощностью 18000 BTU. Подробнее о моделях чиллеров и ценах можно узнать в в этом интернет-магазине. В чем их отличия и преимущества?

К чиллеру можно подключить любое количество фанкойлов, соответствующих его производительности. Аналогом такой системы являются мультизональные (мульти-сплит) кондиционеры.

Основной блок чиллера можно разместить на крыше или в подвальном помещении, где он будет легко доступен для обслуживания и ремонта и скрыт от посторонних. Наружный блок кондиционера устанавливают на фасаде здания, доступ к нему затруднен.

Кондиционеры нуждаются в частой диагностике, профилактике и ремонте. Они чаще выходят из строя, менее износостойки и имеют меньшую энергоэффективность.

Температурный режим кондиционеров ниже, что сказывается на потреблении электроэнергии при работе на обогрев зимой и охлаждение летом.

Для работы системы чиллер-фанкойл нужна прокладка большей длины магистралей, чем для кондиционеров. Стоимость монтажных работ увеличивается.

При поломке одного наружного блока кондиционера, без охлаждения или обогрева останется одно или несколько помещений, а не все здание.

Для работы кондиционеров между наружным и внутренними блоками проложена магистраль с фреоном. При ее обрыве хладагент улетучивается и нужна дозаправка. При повреждении трубопроводов ведущим к фанкойлам достаточно восполнить запас воды в баке-накопителе.

Читайте также:Зависимость температуры кипения фреонов от давления

Чиллеры имеют больший срок службы, чем кондиционеры, при комплектации используются детали высокого качества, реализаторы и производители дают большой срок гарантии.

Чиллер на крыше
Чиллеры на крыше здания в окрестностях Букингемского дворца.

Применение систем чиллер-фанкойл

Во второй половине ХХ века такое оборудование устанавливалось на промышленных предприятиях и в организациях, ими обеспечивали охлаждение на станциях метрополитена.

Ближе к концу второго тысячелетия чиллеры стали устанавливать для обогрева и охлаждения офисных и жилых зданий, торговых центров, в местах большого скопления людей (кинотеатры, театры, концертные залы).

Сейчас системы чиллер-фанкойл стали ближе к обычному потребителю, их монтируют в частных домах. Высокая производительность и ряд других качеств способствуют их распространению.

В перспективе не исключено, что они заменят собой традиционные кондиционеры и будут таким же элементом новостроек, как сейчас – радиаторы и утепленные фасады.

В статье мы постарались максимально полно рассказать о том, что такое система чиллер-фанкойл и каков ее принцип работы. Если у вас остались вопросы или вы хотите поделиться своим мнением – оставляйте их в комментариях.

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем соединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

Подключение фанкойла
Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан.

Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера. Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел.

В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

Особенности эксплуатации


​Независимо от типа, обслуживание фанкойлов представляет собой стандартную процедуру, в которую входит ряд манипуляций, включая чистку фильтров, а также замену фильтрующих элементов, в случае необходимости. Также регулярно должна производиться замена наполнения радиатора.

Кроме того, существует ряд профилактических процедур, выполнение которых направлено на обеспечение стабильной и бесперебойной работы данного оборудования:

  • внешний осмотр с одновременной проверкой состояния всех крепежей и соединений;
  • замер линейного и фазного напряжения;
  • оценивание работы пульта управления;
  • определение уровня функциональности дренажной системы;
  • замер силы тока, проходящего через электросиловые элементы;
  • проверка работоспособности вентилятора;
  • оценивание рабочего состояния цепей;
  • осуществление обработки радиатора с целью предотвращения скопления на нем нежелательной микрофлоры.

Чтобы оборудование сохраняло свою работоспособность как можно дольше, и ремонт фанкойлов не приходилось делать слишком часто, их эксплуатация должна производиться при температуре не ниже +10 градусов.

Необходимо помнить, что несвоевременное либо некачественное обслуживание систем чиллер фанкойл негативно сказывается на эффективности их работы, может вызвать возникновение неприятного запаха в помещении, а также непредвиденное и внезапное отключение устройств. Выполнение всех операций должно осуществляться высококвалифицированными специалистами, обладающими достаточным опытом обращения с подобного рода оборудованием и способными легко справиться с любой проблемой.

Выводы и полезное видео по теме

Видео #1. Все об устройстве‚ работе и принципе действия системы терморегуляции:

Видео #2. О том‚ как установить и ввести в действие чиллер:

Установка системы чиллер-фанкойл целесообразна в средних и больших зданиях с площадью, превышающей 300 м². Для частного дома‚ даже огромного‚ монтаж такой системы терморегуляции — удовольствие дорогое. С другой стороны подобные финансовые вложения обеспечат комфорт и хорошее самочувствие, а это немало.

Основные классы чиллеров

Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам — абсорбционным и парокомпрессорным.

Чем отличается от кондиционера?

В фанкойле не задействуется охлаждающий контур, хотя он и может быть частью модуля нагрева или холодильного модуля. Так, вероятность того, что фреоны попадут в атмосферу, невероятно низкая.

Хотя стоит отметить: хладагенты, используемые в современных кондиционерах, условно безопасны с экологической точки зрения.

А вот если фреоны старых моделей попадали в атмосферу, это было действительно критично. К отличиям можно отнести и то, что фанкойл обычно является более мощным устройством, а потому его чаще задействуют с целью обогрева или охлаждения очень больших помещений.

Перечислим еще несколько отличий:

  • установка фанкойла с чиллером более трудоемка, нежели установка кондиционера, монтажные работы также можно считать более длительными;
  • фанкойл проще подвести к приточной установке, и во многих зданиях это устройство часто устанавливают в вентканалы;
  • группу «чиллер-фанкойл» обычно устанавливают на этапе строительства, а кондиционер подключают в уже введенном в использование здании, ведь серьезного вмешательства его установка не требует.

Стоит только добавить, что с точки зрения финансовых расходов фанкойл будет обходиться дороже кондиционера.

Как выбрать?

Если вы выбираете технику для квартир, без расчета функциональных характеристик прибора в отношении конкретного помещения все-таки не обойтись. Фанкойлы для промышленных помещений приобретаются специалистами, которые производят еще более точные подсчеты.

При выборе будут важны следующие параметры:

  • габариты самого помещения и цель, с которой приобретается бытовой вентиляторный доводчик;
  • количество стенных проемов, а также ориентация относительно сторон света;
  • климатические характеристики региона, в котором проживает покупатель, влажность наружного воздуха, а также средняя температура;
  • материал перекрытий, облицовка стен постройки;
  • монтаж вентсистемы;
  • количество, а также мощность систем в помещении, предназначенных для отопления;
  • среднее число людей, находящихся внутри помещения.

Выходит, что каждый из перечисленных параметров будет влиять на показатели техники, понижая производительность или повышая ее.

Домой чаще приобретают фанкойлы, пользуясь так называемой прикидочной методикой расчета. Она лучше других, так как специальных знаний не требует. Но и все параметры она не учитывает, потому для больших помещений этот способ не подходит. Если все же решите воспользоваться им, то нужно подбирать фанкойл мощностью 1000 Вт на каждые 10 квадратов помещения с высотой потолков 2,7-3 м.

Производители

Водяные фанкойлы выбирать можно не только по типу устройства, особенностям и функциональным тонкостям, но и по репутации производителя. Крупных корпораций, производящих климат-технику, не так уж и мало. Потому выбор фанкойла нельзя свести к двум-трем наименованиям.

В рейтинге лучших производителей можно всегда найти подходящую модель.

  • General Climate. Это предприятие в начале тысячелетия создали российские инвесторы. Сегодня компания производит климатическое оборудование разных типов и назначений. И настенные, и канальные, и кассетные доводчики выпускаются под этим брендом. Продукции присущ низкий шумовой уровень, небольшой вес и компактность, потому фанкойлы бренда можно монтировать за подвесными конструкциями, а также в подпольных и пристенных нишах.

  • McQuay. Смело эту компанию можно считать мировым лидером производства и продаж, а также сервисного обслуживания вентиляционных систем, климатического оборудования. Еще в 1872 году началась история компании, которая сначала занималась выпуском холодильной и морозильной техники. Сегодня мировой бренд активно выпускает и вентиляторные доводчики, которые продаются в виде напольных, канальных, потолочных, кассетных, пристенных и настенных моделей.

Благодаря декоративному корпусу доводчик можно монтировать открыто. Модельный и типоразмерный ряд чрезвычайно широк, дизайн – самый что ни на есть современный. Работают производители и над расширением опций продукции.

  • MDV. Производит климатическое оборудование разного класса и назначения. Это стабильно популярная марка, которая привлекает покупателя надежностью продукции и постоянной модернизацией техники. Компания активно повышает качество устройств, уделяя особое внимание их экологичности. Штаб-квартира корпорации расположена в Китае, продукция идет на экспорт более чем в 140 стран мира. Купить фанкойлы бренда можно по доступной цене, не переживая за технику безопасности устройства.

Система отличается низким шумовым уровнем, сравнительно простым монтажом и успешно пройденными испытаниями на производительность.

  • Trane. И эта компания имеет более чем вековую историю, а сегодня она по праву считается топовым производителем чиллеров, фанкойлов и другого оборудования. Производит компания технику для промышленного и бытового использования. Фанкойлам этой марки также присущ низкий шумовой уровень, а главное, что многие эксперты приводят вентиляторные доводчики Trane как идеальный продукт в своей категории по соотношению «цена-качество».

  • Carrier. Американская компания, занимающаяся климатическими системами. Производит фанкойлы разных серий. Например, консольные модели можно располагать как вертикально, так и горизонтально. Эти фанкойлы отличает хороший выбор типоразмеров. Подходит данная продукция к использованию в квартирах, кафе, офисах, торговых центрах и т. д.

  • Daikin. В своем сегменте этот бренд можно считать элитным. Компания сконцентрировалась на узком секторе продукции климатического контроля. Если вы ищите вентиляторный доводчик, который произвела компания, направленная на высокотехнологичные и наукоемкие разработки, то это фанкойлы данного бренда. Недешевые, но действительно лучшие из лучших.

    Возможно, вам удастся подобрать продукцию не столь известных марок, но в таком случае никаких гарантов репутации не будет. Хотя выбор фанкойла, безусловно, сводится не только к громкому имени производителя.

    Чиллер-фанкойл или сплит-система?

    Обе эти системы аналогичны, но в сплит системе циркулирует газовый хладогент, что в значительной мере ограничивает расстояние между холодильной машиной и внутренними блоками системы. Именно поэтому наружные блоки сплит систем располагают в непосредственной близости к внутренним блокам, помещая их на фасадах зданий.

    Благодаря использованию в качестве охлаждающей среды жидкости, чиллер-фанкойл имеет ряд преимуществ

    • Возможность присоединения к одному холодильнику любого количества фанкойлов. Разумеется, их суммарная мощность должна соответствовать мощности холодильной установки.
    • Компактность: для работы системы кондиционирования здания достаточно одного холодильного агрегата, установить который можно в техническом помещении, не портя при этом фасада здания. Фанкойлы могут находиться на любом расстоянии от чиллера
    • Простота монтажа: система кондиционирования монтируется аналогично системе отопления с использованием водопроводных труб и запорной арматуры, что значительно проще и дешевле по сравнению с газонаполненными системами.
    • Безопасность: уровень аварийной опасности системы сравним с обычным водопроводом. В случае аварии существует только угроза затопления помещений, снизить уровень которой можно с помощью качественной запорной арматуры.
    Источники

    • https://VTeple.xyz/chiller-fankoyl-printsip-rabotyi-osobennosti-primenenie/
    • https://VTeple.xyz/fankoylyi-chto-eto-takoe-ih-printsip-rabotyi/
    • https://sovet-ingenera.com/vent/cond/sistema-chiller-fankojl.html
    • https://ecoenergovent.ru/info/fankojly-chto-eto-takoe-primenenie-i-prinip-raboty
    • https://dantex.ru/articles/sistema_chillerfankojl/
    • https://ventilsystem.ru/sistemy-oxlazhdeniya/sistema-chiller-fankojl.html
    • https://www.air-ventilation.ru/CHillery-i-fankoyly.htm
    • https://stroy-podskazka.ru/split-sistemy/fankojl/
    • https://UmnieDoma.ru/sistema-chiller-fankojl-chto-eto-i-kak-rabotaet/
    [свернуть]
    Поделиться:
    ×
    Рекомендуем посмотреть
    Adblock
    detector
