Технология проектирования

Содержание

Используется технология сетевого проектирования с созданием электронной базы, которая существенно сокращает время, затраты и риски при разработке проектов.

Такая организация процесса способствует оптимизации полного комплекса работ: проектирование, комплектацию, отгрузку, монтаж, интеграцию и программирование, документирование.

Процесс разработки документации производится с применением передовых программных технологий и позволяет максимально автоматизировать тепловые, гидравлические, аэродинамические и акустические расчеты и оптимизировать технические решения для достижения высокого качества и надежности.

Проект выполняется руководствуясь требованиями:

  • санитарные требования
  • строительно-архитектурные требования
  • противопожарные требования
  • эксплуатационные требования
  • надежность оборудования
  • экономическая эффективность

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил, ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

увеличить +

Состав проекта

  • разработка общей схемы: общие данные и характеристики оборудования
  • выполнение расчёта теплопритоков и параметров воздухообмена
  • пояснительную записку и технико-экономическое обоснование
  • чертежи с нанесенными на них элементами
  • аксонометрические схемы вентиляции и кондиционирования воздуха
  • спецификации вентиляционного оборудования
  • результаты программы подбора оборудования и спецификацию

При подборе оборудования используются компьютерные программы подбора оборудования, предоставляемые компаниями — производителями, что позволяет подбирать оборудование с оптимальным соотношением цены и качества, а также обеспечивать гибкость и технологичность внедрения.

Расчетная часть включает в себя

  • расчеты тепло- и влагопоступлений в помещения;
  • количество вредных газовыделений (в основном углекислого газа CO2);
  • аэродинамический расчет.

На основании приведенных выше расчетов определяется расход приточного и вытяжного воздуха, определяется вид вентиляции, подбирается основное оборудование.

Графическая часть

Графическая часть состоит из поэтажных планов, разрезов и фрагментов помещений с нанесенными на них элементами: воздуховодов, вентиляторов, воздухораспределителей и т.п.

На заметку!
Использование автоматизированной системы диспетчеризации приводит к значительному снижению эксплутационных расходов!

Процесс создания проектной документации в нашей компании осуществляется высококвалифицированными инженерами с применением передовых программных технологий, что позволяет максимально автоматизировать расчеты и оптимизировать технические решения для достижения высокого качества проектной документации.

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил , ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

Этапы проектных работ:

  1. Предпроектная подготовка (разработка технического задания на проект);
  2. Проект, ТЭО (технико-экономическое обоснование);
  3. Рабочий проект;
  4. Исполнительная (рабочая) документация (разрабатывается после завершения монтажных работ).

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.Разработка документацииРазработка документации на стадии предпроектных предложений включает в себя следующие позиции:

  • общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
  • расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
  • принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
  • технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
  • инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

увеличить +

Рабочий проект (РП)

Разрабатывается на основании:

  • строительных планировок;
  • теплотехнических характеристик строительных конструкций;
  • технологического (подробного со спецификацией) задания.

На стадии рабочего проекта:

  • производится расчет тепловлаговыделений и на его основании расчет воздухообмена и кондиционирования для каждого помещения, обеспечивающего требуемые параметры;
  • подбирается оборудование (с определением всех его характеристик);
  • определяются потери напора в сети;
  • окончательно выбираются тип и принципиальная схема системы и определяется ее характеристики, количество воздухораспределителей и т.д.;
  • вычерчиваются планы с нанесением расположения оборудования и разводкой сетей воздуховодов и трубопроводов.

Далее:

  • чертятся аксонометрические схемы климатических систем;
  • выполняются аэродинамические и гидравлические расчеты;
  • определяется уровень шума;
  • заполняется спецификация по оборудованию, материалам, арматуре и т.д. с указанием фирмы-изготовителя и стоимости.

Рабочий проект вентиляционной системы утверждается в согласующих организациях (СЭС, пожарная инспекция, и т.п.) На основе этой документации производят заказ оборудования.

На этом стадия проектирования заканчивается. Рабочие чертежи передаются монтажной службе на объект.

Особенности проектирования вентиляции

Требования к вентиляции значительно отличаются в зависимости от назначения помещения. В частности, специальные требования установлены для зданий медицинских учреждений. Например, проектирование воздуховодов вертикального типа запрещено, не допускается рециркуляция воздуха. Проектирование, монтаж вентиляции выполняются в строгом соответствии с нормативными требованиями. В противном случае на этапе паспортизации системы возникнут проблемы, и придется устранять несоответствия.

Основные этапы разработки:

  • сбор исходных данных, необходимых для выполнения расчетов и принятия проектных решений;
  • согласование технического задания;
  • выполнение теплотехнических расчетов, определение необходимой мощности оборудования;
  • выбор оптимального вида вентиляции (заказчику предоставляется технико-экономическое обоснование);
  • разработка схем и чертежей, подготовка спецификации оборудования и другой документации, входящей состав проекта.

Вентиляция и тип здания

Для производственных зданий вентиляция дополнительно работает над очищением испорченного — отработанного воздуха, удалением из него микрочастиц, пыли, вредных паров, возвращая воздух с такими параметрами, которые удовлетворят потребностям оборудования для его нормального функционирования.

В зависимости от целевого назначения здания создается проект вентиляции. На этапах проектирования промышленного кондиционирования и проектирование промышленной вентиляции подбираются оптимальные и эффективные решения. Оптимальным считается вариант закладки вентиляции здания на этапе его возведения, но на практике чаще всего вентиляционной системой оборудуется давняя постройка, хотя нередки варианты, когда меняется функциональное назначение помещений, и к вентиляции такого здания предъявляются уже совершенно иные требования, нежели раньше.

Для одних зданий достаточно естественной вентиляции – именно этот тип самый распространенный и малозатратный. Но далеко не всегда силами естественной вентиляции здание обеспечивается необходимым количеством свежего чистого воздуха. Тогда прибегают к услугам общеобменной и местной вентиляции зданий в зависимости от ряда и специфики задач, которые проектировщики ставят перед готовой вентиляционной системой.

Даже для жилых зданий вентиляции естественного типа уже недостаточно. Если раньше свежий воздух поступал через щели и окна, то с распространением новомодных металлопластиковых конструкций и полной герметизации щелей вокруг окна этот источник сменного воздуха в расчет принимать уже нельзя. Увеличить количество поступающего в помещение воздуха поможет приобретение сплит-системы, но этот вариант подходит лишь для жилых зданий. Обеспечить вентиляцию зданий промышленного и офисного назначения описанным способом не получится.

Даже незначительное выделение вредностей, обилие трех и более единиц техники, множество работников и посетителей – все это делает необходимым усложнить систему вентиляции здания для оптимального насыщения воздуха кислородом, сохранения конкретных климатических параметров и (в случае необходимости) очистки воздушных потоков от вредных примесей. Тепловыделения от человеческого тела, бытовой техники и технологических процессов, какими бы незначительными они ни казались, требуют удаления тепловых излишков из помещения. Впрочем, умельцы команды «ВеерВент» даже этот нюанс смогут обернуть на пользу заказчику: при помощи специального рекуператора (накопителя) тепла его можно будет в дальнейшем повернуть на подогрев помещения. Важность этого хода особенно ощутима в холодное время года, когда затраты на отопление здания более чем велики. Именно поэтому имеет смысл соединить вентиляцию здания с отопительной системой.

— Выберите объект вентиляции —

Офис/магазинКоттеджКвартираБассейнСкладРесторан— Сколько квадратных метров? —Получить данные— Результат —

Бюджетный  Стандартный Бизнес
Широкий круг потребителей Доступная стоимость Высокая эффективность
Невысокая стоимость Надежность Минимальный уровень шума
Быстрая установка Соотношение цены и качества Оборудование известных брендов
Компактность Производители с хорошей репутацией Максимальные сроки гарантии
Простота эксплуатации Компактность Энергоэффективность
220 000руб.* 480 000руб.* 600 000руб.*

* средняя стоимость за систему. Точная цена будет зависеть от выбранных параметров оборудования. Если возникнут вопросы, вы можете все узнать по телефону

Составление проекта вентиляции

Залогом эффективной работы системы кондиционирования и вентиляции является правильный ее монтаж. Ошибки в работе могут привести к нарушениям в притоке воздуха и его вытяжке, повышенному уровню шума или вибрации, появлению неприятных запахов в помещении и др.

Чтобы этого не произошло, разрабатывается проект вентиляции, который позволяет технически правильно решить вопросы с воздухообменом, охлаждением и нагревом здания или отдельной квартиры. Результатом проектирования являются схемы и чертежи, спецификация по необходимым материалам и оборудованию.

Вот несколько главных задач, которые необходимо решить при проектировании системы вентиляции:

  • Рассчитать воздухообмен для каждого помещения.
  • Выполнить аэродинамический расчет на предмет расхода воздуха или потери его напора.
  • Произвести акустический расчет, определяющий шум воздуха при его выходе из системы.
  • Подобрать оборудование и необходимые материалы.

Проектная документация

Проектная документация сегодня разрабатывается с помощью автоматизированных систем и содержит информацию о материалах и комплектующих, которые будут использоваться при монтаже вентиляции. В результате полный пакет включает:

  • Схему монтажа системы вентиляции;
  • Чертежи системы и пояснительную записку;
  • Спецификацию на материалы, комплектующие и оборудование.

Проектирование отопления и вентиляции также предполагает проведение расчетов для монтажа воздухораспределительной сети, включающей воздуховод, переходники, клапаны, диффузоры и решетки для распределения воздуха.

Для начала происходит составление схемы проектирования воздуховода. Определяется его длина, диаметр трубы, количество поворотов. От этого будет зависеть напор воздуха и уровень шума в системе.

Монтажные работы осуществляются в несколько этапов.

  • В первую очередь, размечается местоположение оборудования и воздуховодов.
  • После этого монтируется оборудование.
  • Следующим этапом работ является установка автоматики.
  • После окончания всех монтажных операций выполняются пуско-наладочные работы, испытания.
  • Заказчику предоставляется исполнительная документация, на основании которой будет оформлен паспорт системы.

На спец объектах оформляются допуски к работам и пропуска для сотрудников. Проходят тщательную проверку учредительные документы и сотрудники организации, проверяется опыт организации и допуски для проведения работ. Для выполнения работ у организации необходимо наличие лицензии СРО на строительно-монтажные работы, по проектным работам СРО на проектирование, для производства систем безопасности Лицензия МЧС, для объектов с повышенной секретностью предоставляется Лицензия ФСБ, для объектов с повышенной опасностью необходима СРО на особо опасные технически сложные объекты, влияющие на безопасность жизнедеятельности человека. Все наши лицензии.

Основное оборудование вентиляции и кондиционирования

Специалисты компании «Московский Инжиниринговый Центр» осуществляют разработку проектной документации, а также монтаж систем вентиляции и кондиционирования любой сложности фирм Dantex, Toshiba, Breezart, Systemair, Wesper, Trane, Carel, Daikin  и других.
В систему вентиляции входят группы различного оборудования:

  • Вентиляционные установки: приточные, вытяжные, приточно-вытяжные.
  • Вентиляторы: радиальные, осевые.
  • Вентиляторные агрегаты: крышные, канальные.
  • Шумоглушители.
  • Воздушные фильтры.
  • Воздухонагреватели: водяные, электрические.
  • Воздуховоды: пластиковые, металлические, гибкие и полугибкие.
  • Запорные и регулирующие устройства: диафрагмы, воздушные клапаны, обратные клапаны.
  • Воздухораспределители и регулирующие устройства: щелевые воздухораспределительные устройства, решётки, перфорированные панели, насадки с форсунками.
  • Тепловая изоляция.

Кондиционеры делятся на две большие группы в зависимости от назначения и вида помещений:
I. Кондиционеры для бытового использования:
1) Мобильные кондиционеры (сплит-системы и моноблоки)
2) Моноблоки оконного типа
3) Настенные, кассетные, консольные, подпотолочные, канальные сплит-системы
II. Кондиционеры промышленного назначения:
1) Прецизионные кондиционеры
2) VRF-системы
3) Системы чиллер+фэнкоил

Средства контроля и управления

Средства контроля и управления в вентиляции
Все современные системы вентиляции, кондиционирования и отопления – сложнейшие инженерные комплексы, эффективная и безопасная работа которых невозможна без специализированных средств контроля и управления.
Для создания таких систем необходимы различные компоненты:

  • датчики и устройства, непосредственно контролирующие и управляющие работой механических узлов оборудования;
  • контроллеры, ответственные за сбор информации от датчиков и управление исполнительными устройствами по алгоритмам, обеспечивающим безопасную эксплуатацию оборудования и точное поддержание параметров;
  • средства взаимодействия с оператором – непосредственно при помощи пользовательских терминалов и посредством систем управления зданием с использованием соответствующих коммуникационных шлюзов.

Основные функции вентиляции

Системы вентиляции служат для решения сразу нескольких задач:

  • очистка подаваемого и удаляемого воздуха от пыли, дыма и прочих загрязнений;
  • бактерицидная обработка подаваемого воздуха;
  • поддержание требуемой температуры и влажности;
  • обеспечение подачи требуемого для дыхания человека количества кислорода.

Однако с этими функциями справляется только та система, состав и схема которой были рассчитаны с учетом всех особенностей конкретного объекта.

Воздухораспределители в вентиляционной системе

Одна из ключевых задач, с которой приходится сталкиваться специалистам при разработке проектов приточно-вытяжной вентиляции, — грамотное распределение воздушных потоков в системе. Игнорирование соответствующих данных при расчётах, может привести к снижению эффективности работы вентканала в разы, особенно, его возможностей по отводу загрязненного воздуха из жилья. Важный этап проектирования – правильное размещение как вытяжных, так и приточных распределителей, благодаря чему система будет работать с максимальной эффективностью.

Под воздухораспределителем следует понимать небольшой прибор, обеспечивающих приток свежего кислорода в помещение. Они отличаются дизайном, конструкцией. В продаже встречаются устройства, выполненные в виде:

  • Пластиковых панелей с перфорацией. Небольшие решения с одно- или многосегментными прорезями. Используются для удаления воздушных потоков у потолочной зоны.
  • Регулируемых и нерегулируемых решеток, отличающихся по геометрической форме исполнения, а также направленностью обработки воздуха. Данный тип воздухораспределителей получил широкое распространение в системах переточной, вытяжной и приточной вентиляции. Конструкции могут располагаться у пола, на стенах или у потолка.
  • Плафонов, диффузоров. Эти приборы применяются в устройствах вытяжной и приточной вентиляции. В некоторых моделях предусмотрена функция регулировки воздушных потоков.
  • Щелевых и сопловых изделий. Речь идёт как о вытяжных, так и приточных решениях, формирующих большую струю кислорода, скорость подвода которой может доходить до 40 м/с.

Воздушный распределитель из пластика

Вариант распределителя из пластика

Воздушный распределитель из металла

Вариант распределителя из металла

разные распределители воздуха

Основное условие для эффективного распределения вытяжного и приточного воздуха – правильное размещение воздухораспределителей.

Необходимо отметить, что соответствующая схема распределения для конкретного помещения создается в индивидуальном порядке, отдельно от основного проекта вентиляционной системы. За услугами следует обращаться в специализированные компании, специалисты которой при помощи компьютерных программ и справочных данных проводят необходимые расчёты.

Как правильно рассчитать воздухообмен в частном доме

На проектирование влияет ряд факторов, основным из которых является воздухообмен. Под ним необходимо понимать периодичность смены воздуха за временной отрезок. Нормативные документы регламентируют нормы воздухообмена. Существует несколько методов его расчёта для жилых помещений.

Расчёт воздушных масс исходя из площади помещения

Для точных расчётов указанного параметра следует учитывать тот факт, что в соответствии с действующими нормами для жилых помещений воздухообмен должен находится на уровне 3 кубометров/час на каждый м2 площади.

Пример: площадь детской комнаты – 20 м2, следовательно, норма воздухообмена для данного помещения рассчитывается по формуле 3 м3/ч * 20 м2 = 60 кубометров в час.

Расчёт по принципу кратности воздушных масс

Проектирование осуществляется с учётом теплопритоков. Во внимание принимаются не только внешние теплоисточники, но и внутренние. В первом случае целесообразно пользоваться специализированными таблицами. Что касается внутренних теплопритоков, то их формируют жильцы. Данное значение не может быть отрицательным.

Расчёт воздухообмена по принципу кратности воздушных масс

Расчёт по принципу кратности воздушных масс

Для вентиляционных систем необходимо учитывать кратность воздухообмена. Вот лишь несколько табличных данных:

  • бытовка – приток 3 кубометра из расчёта на 1 м2 площади, а вытяжка должна быть кратной 1.5;
  • санузел – приток 3 кубометра ежечасно на каждый 1 м2, при вытяжке – от 50 м3 в час;
  • рабочий кабинет, спальня или гостиная – кратность притока должна составлять 1;
  • столовая и кухня – приток на уровне 3 кубометров ежечасно на каждый 1 м2, при вытяжке на уровне 90-100 м3/ч.

Расчет воздухообмена вентиляции по кратности

Расчет воздухообмена вентиляции по кратности

Последовательность проведения расчётов по критерию кратности:

  1. 1. В первую очередь следует определить объём каждой комнаты в доме (длина умножается на ширину и высоту).
  2. 2. Под каждое отдельное помещение рассчитывается значение воздухообмена, для чего пользуются простой формулой: L=n*v, где V – объем помещения, а N – значение кратности воздухообмена из таблицы, см. выше.
  3. 3. Для определения оптимальной установки воздухообмена необходимо суммировать значение L, как по вытяжке, так и притоку всех помещений.

Основные преимущества проектирования

Составление проекта завершается выдачей документа заказчику, в котором представлена концепция вентиляционной системы для квартиры, частного дома, офиса или любого другого помещения. Проект определяет точное место размещения воздуховодов, вентиляционных решеток, а также прочего оборудования.

С помощью плана также можно узнать и характеристики отдельных узлов и оборудования вентсистемы, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Проект вентиляции на этапе строительства
Один из основных недочетов проектирования вентиляции при реконструкции сооружения – составление плана без выезда специалистов на осмотр объекта. Мощность полученной системы в итоге не покрывает объем заданного помещения, а повышенная нагрузка ускоряет выход оборудования из строя

Проект минимизирует дальнейшие конфликтные ситуации между заказчиком и исполнителем, позволяет оценить правильность будущего монтажа. Наличие документа предоставляет возможность оценить корректность предложенных вариантов.

Нормативно-правовая база для проектирования

При планировке систем вентиляции следует учитывать ряд отечественных и зарубежных нормативно-правовых актов. С основными из них мы сейчас кратко ознакомимся.

Кратких обзор отечественной нормативки

Принудительная вентиляция предполагает использование мощного вентиляционного оборудования, поэтому проектирование определяется с учетом зарезервированных мощностей в плане электроснабжения.

Регламентируется вентиляция в комплексе с системами отопления СНиП 41-01-2003. Это становится возможным благодаря предельно значимому влиянию на тепловой баланс объекта капитального строительства, как возводимого, так и на этапе реконструкции.

Проверка работоспособности вентиляции
Дорогое и эффективное оборудование может окупиться всего за три года, но все зависит от расхода воздуха и качества вентиляционной системы

Для возводимых объектов проектирование вентиляционных систем предполагает большое количество технических решений.

Но, это возможно лишь при условии составления планов всех систем, включая отопление, строительство и электроснабжение. В таком случае есть возможность внесения коррективов в параллельно разрабатываемые документы.

Пример вентиляции в погребе
Владельцы частных домов, установившие вентиляцию в погребах без составления проекта, часто жалуются на недостаточную эффективность системы и ее неправильную работу

Проектирование вентиляционной системы должно выполняться с учетом нормативно-правовых актов.

В список обязательных строительных норм и правил входят следующие документы:

  • «Отопление, вентиляция и кондиционирование» – СНиП 41-01-2003</strong>;
  • «Строительная климатология» – СНиП 23-01-99</strong>;
  • «Защита от шума» – СНиП 23-03-2003</strong>;
  •  «Общественные сооружения и здания» – СНиП 2.08.02-89</strong>;
  • «Пожарная безопасность» – СНиП 21-01-97</strong>;
  • «Дома жилые одноквартирные» – СНиП 31-02-2001</strong>;
  • «Производственные здания» – СНиП 31-03-2001</strong>;
  • «Здания жилые многоквартирные» – СНиП 31-01-2003</strong>;
  • «Общественные здания» – СНиП 31-05-2003</strong>;
  • «Складские здания» – СНиП 31-04-2001</strong>;
  • «Санитарно-эпидемиологические требования» – СанПиН 2.1.2.1002-00.

А также следует учитывать некоторые государственные стандарты.

В числе которых:

  • «Шум» – ГОСТ 12.1.003-83</strong>;
  • «Общие санитарно-гигиенические требования к воздуху рабочей зоны» – ГОСТ 12.1.005-88</strong>;
  • «Воздухотехническое оборудование» – ГОСТ 24751-81</strong>;
  • «Жилые и общественные здания» – ГОСТ 30494-96.

При разработке проекта также могут учитываться и территориальные акты, к примеру, для столицы это будет Постановление Правительства и Градостроительный кодекс Москвы, Московские городские строительные нормы.

Схема вентиляции в частном доме
Проект вентиляции частного дома с газовым отоплением включает обязательные требования к размещению окна, вытяжного вентиляционного канала, высоты комнаты, отверстия под межкомнатной дверью

Разработка проекта системы вентиляции может производиться не только по российским нормативным документам. В качестве альтернативы подходят и зарубежные стандарты, регулирующие качество воздуха в здании.

Проектирование по зарубежным стандартам

В январе 2003 года вступила в силу Европейская Директива по энергоэффективности помещений 2002/91/ЕС. Законодательный акт распространяется на страны Европейского союза. План действий, принятый в 2006 году, предусматривает повышение энергетической эффективности в строительной сфере.

Для реализации требований на практике разработаны следующие стандарты:

  1. Расчет потребления энергии на отопление, а также охлаждение помещений и другие энергетические характеристики предусмотрены EN ISO 13790.
  2. Исходные значения микроклиматических условий зданий для проектирования и оценки энергоэффективности, включая тепловой комфорт, качество воздуха, акустику и освещение.
  3. Технические требования к вентиляционной системе, прописаные в стандарте EN 13779.
  4. Описание методов расчета энергетических потерь в вентиляционных системах и инфильтрации – EN 15241.
  5. Расчет скорости воздушного потока в помещениях рассмотрен в EN 15242.

Потребление энергии для вентиляционной системы определяется по стандарту EN 13790, рассмотрены основные характеристики помещений с учетом внутренней среды – уровня инфильтрации и кратности вентиляции.

Расчет воздушных потоков для гибридной, механической и пассивной вентиляции описан в стандарте EN 15242.

Стандарт, принятый для расчета потерь в вентиляционной системе и инфильтрации (EN 15241) учитывает характеристики внешней среды, расчет здания, глобальное энергопотребление, тесно связан с EN ISO 13790, в котором описана схема расчета потребления энергии на охлаждение или отопление зданий

Конкретные требования и правила проектирования вентиляционных систем указаны в стандарте EN 13799, документ также включает руководство к проектированию. Его приложения распространяются на системы вытяжной и приточной вентиляции механического типа, но документ не предназначен для жилых помещений.

Для частных домов и квартир предусмотрен стандарт CEN/TR 14788, в котором приведены типовые диапазоны значений, которые носят рекомендательный характер и используются только в том случае, если иные параметры отсутствуют.

Шум вентиляционного устройства
С помощью расчетов системы вентиляции можно минимизировать шум от вентиляционного оборудования, а также избавиться от сквозняков, путем обеспечения допустимой скорости движения воздуха внутри здания

Использование зарубежного опыта при проектировании закономерно, так как в этом случае учитывают более строгие требования к качеству жизни.

Этапы проектирования вентсистемы

Объем и содержание проекта будут меняться в зависимости от его сложности, но основные составляющие будут примерно одинаковыми. Так, на предварительной стадии составляется технический проект, который, по сути, является ТЭО (технико-экономическим обоснованием). На этой стадии специалисты выезжают на объект для фиксации изначальных сведений, включая назначение и функции сооружения или помещения, его площадь, количество жильцов/служащих.

Первоначальный этап завершается подбором оборудования, рассмотрением основных характеристик и свойств. Принимаются оптимизационные решения по взаимодействию с прочими инженерными системами. А расчет воздухообмена каждого конкретного помещения осуществляется согласно техническим условиям, строительным и санитарным нормам.

Далее разрабатывается схема для расчета  диаметра и площади воздуховодов и определяется уровень шума. Чертежи отправляют на согласование. Дизайнер проекта или непосредственный заказчик может внести изменения.

На следующем этапе, после согласования, готовят пакет документов по сантехническим, строительным работам и электрическому питанию.

Только после завершения всех перечисленных стадий выполняют монтаж вентиляции и ее запуск.

Проектная документация для вентиляции
Высота потолков играет немаловажную роль в проектировании вентиляционной системы. Существенно усложняет задачу низко размещенный потолок, как правило, встречается такое в гостиной, спальне и кухне, в случае, если коридор полностью примыкает к стенке жилой комнаты

Немаловажное значение в проектировании имеет также рациональное распределение средств, предназначенных для приобретения оборудования и материалов. На современном рынке представлен огромный ассортимент техники и устройств различных производителей разной ценовой категории.

Для закупки оборудования понадобятся специальные расчеты:

  1. С помощью площади и назначения помещения, указанного в поэтажном плане сооружения, определяется необходимая производительность. Исчисляется показатель в м3/ч.
  2. Учитывая производительность, значение температуры воздуха на выходе вентиляционной системы и минимальную температуру окружающей среды определяют мощность калорифера. Используется канальный нагреватель исключительно в холодное время года в качестве обогревателя здания.
  3. Характеристики вентилятора зависят от длины и сложности трассы. Для расчетов необходимой мощности используются вид и диаметр воздуховода, переходы диаметров, количество изгибов.
  4. Расчет скорости воздушного потока в воздуховодах.
  5. Скорость воздуха влияет на уровень шума.

Бюджет проекта рассчитывается после завершения всех расчетов, нанесения на план здания предполагаемых вентиляционных каналов. Составленное ТЗ должно быть одобрено заказчиком и ведомственными структурами.

Вентиляция в частном доме
В частном доме проект на вентиляционную систему должен быть на руках еще до закладки фундамента. Все детали необходимо продумать заранее до мелочей, что позволит обеспечить эффективную систему воздухообмена

Особенности проектной документации

Проектную документацию можно разделить на три части:

  • пояснительную записку;
  • комплект чертежей;
  • дополнительные сведения.

В пояснительной записке содержится краткая характеристика вентиляции, ТЗ на обустройство вентиляционных трасс, мощность и расход тепла, значение воздухообмена в разрезе помещений.

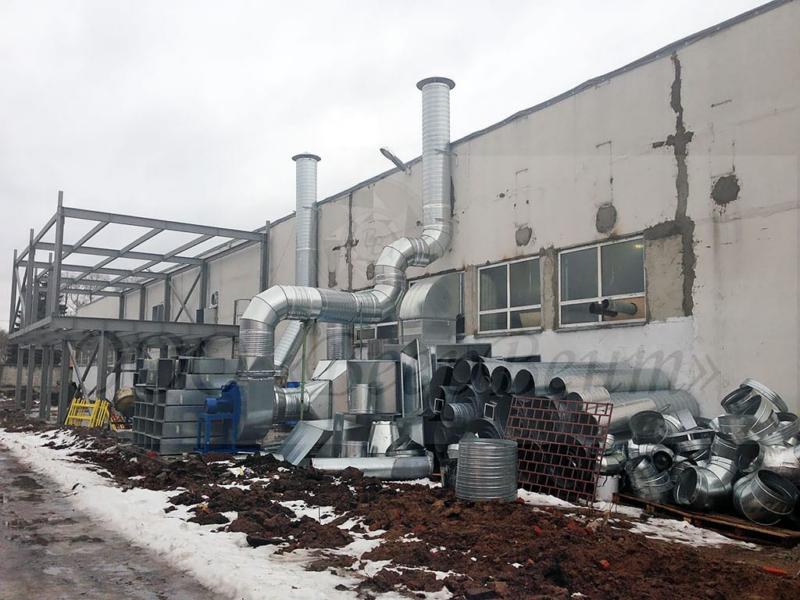

Здание на этапе строительства

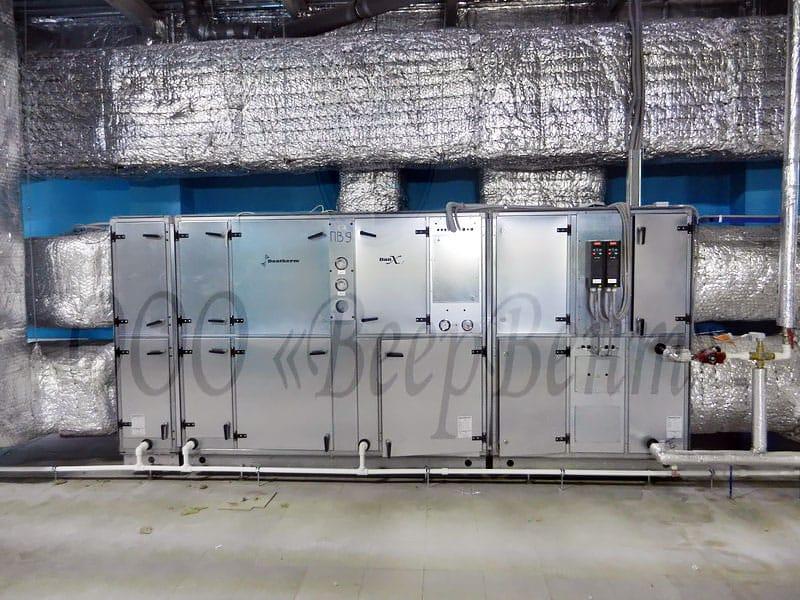

В жилых помещениях устанавливают, как правило, приточно-вытяжную систему. Так называемая ветка с вентиляционными агрегатами включает отдельные вентиляторы, вентиляционные узлы, автоматику для управления калорифером, обратные клапаны

В комплект чертежей входит распределительная схема вентоборудования с детализацией узлов и структурной схемой, чертежи узлов, планы размещения трасс, воздуховодов. Включает эта часть проекта также правила обслуживания коммуникаций и дополнительные сведения для установки вентиляционной системы.

Полный пакет проектной документации невозможен без дополнительных сведений – сертификатов, лицензий, интеграционных таблиц, аксонометрических схем и спецификаций оборудования.

Выводы и полезное видео по теме

Проектные ошибки в вентиляции детально рассмотрены в следующем видеосюжете:

Основы проектирования вентиляционной системы в частном доме или коттедже можно узнать из ролика:

Все, что нужно знать о вентиляции всего за 3 минуты:

Качество воздуха в помещении определяется кратностью воздухообмена. А микроклиматические условия во многом зависят от правильно составленного проекта вентиляционной системы. Вышеописанная информация позволит без сложностей выбрать правильную экспертную фирму и оценить предложенные варианты.

Если вы сталкивались со сложностями на этапе проектирования, поделитесь, пожалуйста, своим опытом с другими пользователями. Также можете задавать свои вопросы относительно разработки и расчета плана вентиляционной системы в блоке, размещенном ниже под этой публикацией.

Источники
  • https://www.air-ventilation.ru/proektirovanie-sistem-ventilyatsii.htm
  • https://www.veervent.ru/uslugi/ventilyatsiya-zdaniy
  • https://www.mosng.ru/proektirovanie-ventiljacii/
  • https://ovecon.ru/services/proektirovanie-ventiljacii/
  • https://oventilyacii.ru/ventilyaciya/proektirovanie.html
  • https://sovet-ingenera.com/vent/raschety/chto-nuzhno-dlya-proektirovaniya-ventilyatsii.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
