Подбор циркуляционного насоса для системы отопления

Для чего нужен циркуляционный насос

Содержание

Открытые отопительные системы, в которых теплоноситель циркулирует по кругу, работают по следующей схеме: охлажденная вода поступает в котел, и после нагрева за счет теплового расширения поднимается вверх по трубам отопления, нагревая батареи отопления. Далее, по замкнутому контуру она опускается вниз и по горизонтальному трубопроводу с небольшим уклоном снова попадает на нагревательные ТЭНы котла.

Главный недостаток естественной циркуляции – малый размер контура, длина которого не превышает 30 метров, поэтому в большинстве бытовых отопительных систем применяется принудительная циркуляция.

Для перемещения воды по трубам в магистраль устанавливают электронасос, который лопатками своего рабочего колеса проталкивает тепловой носитель. Регулировку температуры в радиаторах отопления производят за счет изменения температуры воды в нагревательном котле, второй метод – регулирование скорости движения водного потока по трубам.

Многие типы циркулярников имеют 2 или 3 (реже 4) скорости, позволяющие повышать нагревательные свойства радиаторов за счет увеличения скорости движения теплоносителя.

Принудительная система циркуляции
Система отопления с принудительной циркуляцией теплоносителя

Как работает агрегат?

Что такое циркуляционный насос

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

  • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
  • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
  • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Принцип работы циркуляционного насоса

Организовывая отопление загородного дома, важно учесть метраж жилища. Если это не маленькая дача, а двух или трёхэтажный дом, в котором общая площадь исчисляется сотнями квадратных метров, то для решения отопительных задач будет недостаточно естественной циркуляции теплоносителя. В таких системах давление в трубопроводе не будет выше 0,6 мПа и для эффективного движения горячей воды в системе нужно произвести подключение циркуляционного насоса. Чтобы правильно выбрать такой агрегат, подобрать подходящее место для установки, нужно понимать принцип работы этого прибора.

Устройство насоса

Что такое циркуляционный насос

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала

Главными элементами, из которых состоит циркуляционный насос, являются:

  • корпус из нержавеющей стали, бронзы, чугуна или алюминия;
  • роторный вал и ротор;
  • колесо с лопастями или крыльчатка;
  • двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Устройство циркулярного насоса

В бытовой подаче воды лидирующее место занимают электронасосы центробежного принципа действия – при заборе жидкость поступает на центробежное колесо через входное отверстие, расположенное по центру его оси и выталкивается через боковой выходной патрубок.

В циркулярниках тепловой носитель поступает в рабочую камеру через центральное отверстие, а затем выталкивается лопатками центробежного колеса сквозь расположенный в боковой части его корпуса выходной патрубок. Таким образом, по принципу действия циркуляционные устройства можно отнести к центробежным видам, имеющим коэффициент полезного действия не более 80% и чувствительным к твердым примесям в воде.

Конструктивно электронасос состоит из корпуса, внутри которого помещен защищенный от влаги электродвигатель с рабочим колесом на валу, в основном колеса насосов закрытого типа – состоят из двух дисков, между которыми размещены подающие лопасти.

Вариант установки насоса в однотрубный контур
Вариант установки насоса в однотрубный контур с теплыми полами.

Особенности агрегата

Что такое циркуляционный насос

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

  • в традиционных радиаторных системах;
  • при обустройстве водяного тёплого пола;
  • в геотермальных системах;
  • при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

  • быстрота нагревания помещения;
  • котёл можно установить в любое подходящее место;
  • потери теплоносителя и воздушные пробки сведены к минимуму;
  • за счёт термореле обеспечивается автоматическое управление температурными режимами;
  • затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
  • поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Что такое циркуляционный насос

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

  1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

  • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
  • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
  • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Выбор циркуляционного насоса для системы отопления

Системы отопления делятся на системы с естественной (гравитационной) и принудительной циркуляцией. В системах с принудительной циркуляцией обязательна установка циркуляционного насоса. Его задача — обеспечить движение теплоносителя по системе с заданной скоростью. А чтобы он со своей задачей справлялся, на до правильно выбрать циркуляционный насос.

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные повысительные насосы .

Что такое циркуляционный насос

Более популярны циркуляционные водяные насосы с мокрым ротором

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

Как устроен такой агрегат?

роторный насос принцип работы

Циркуляционные насосы имеют схожее с дренажными помпами устройство. Корпус насоса с наличием сухого или мокрого ротора чаще всего выполняют из прочных сплавов, таких как латунь, чугун, нержавеющая сталь или бронза. Такие металлы отлично взаимодействуют с водой высоких температур или с агрессивными средами (в случае дренажного ротора).

Сам ротор производит либо из прочной нержавеющей стали, либо из керамики. А рабочий узел (колесо с лопастями) располагают на валу ротора.

Принцип работы такого устройства заключается в создании центробежной силы внутри помпы и выглядит таким образом:

Во включенном состоянии ротор приводит в действие колесо с крыльчаткой, которое вращается достаточно быстро, создавая понижение давления в камере помпы. Это способствует притоку воды в резервуар. Далее попавшая в камеру вода повышает давление и при этом прижимается к стенкам внутреннего резервуара насоса. Вследствие такого перепада происходит выталкивание воды в выходное отверстие. Цикл повторяется снова и снова, до выключения агрегата.

Деление насосов с ротором на типы

ротор насоса

Всё насосное оборудование с ротором можно поделить на два вида:

  • Агрегаты с «мокрым» ротором;
  • Насосы с «сухим» ротором.

В первом случае речь идёт о механизме, ротор которого не имеет прямого контакта с перекачиваемой водой. Обособленность ротора в механизме помпы поддерживают специальные керамические или металлические уплотнители в виде колец. Они-то и защищают ротор от прямого контакта узлов с перекачиваемой средой. Но здесь принцип работы устройства с мокрым ротором заключается в том, что между трущимися друг о друга защитными кольцами располагается тонкий, еле заметный водяной слой. Он способствует поддержанию разности давления в системе отопления и в рабочей камере, а значит, обеспечивает герметичность роторного отсека. При этом в моменты работы кольца -уплотнители притираются друг к другу сильнее, что обеспечивает еще большую герметичность устройства.

Виды и принцип работы струйных насосов

Кроме того, принцип работы помпы с «мокрым» ротором заключается еще и в том, что смазывание и охлаждение двигателя устройства происходит за счёт воды, которую насос перекачивает.

Важно: циркуляционные агрегаты для систем отопления или кондиционирования с «мокрым» ротором могут быть как однофазными, так и трехфазными. То есть использовать такие помпы можно и дома, и на большом производстве или промышленном предприятии.

Благодаря именно таким принципам работы агрегат с «мокрым» ротором отличается целым рядом преимуществ:

  • Низкий уровень шума при перекачивании воды по системе;
  • Скромный вес и небольшие габариты;
  • Возможность длительной эксплуатации без остановок;
  • Экономичное энергопотребление;
  • Простота монтажа, настройки, обслуживания и ремонта.

При этом большей популярностью у современного потребителя пользуются именно моноблочные устройства с «мокрым» ротором.

Важно: но наряду со всеми перечисленными преимуществами КПД насоса с ротором «мокрого» типа существенно ниже и составляет около 55%. Таким образом, использовать подобный механизм лучше всего в домах небольшой площадью, где замкнутый контур системы отопления имеет небольшую протяженность.

Если же говорить о водоподающих насосах с ротором «мокрого» типа, то и здесь устройства будут немного уступать своим собратьям с «сухим» ротором. Но это относится только к поверхностным агрегатам.

Важно: обязательное условие качественной работы помпы с «мокрым» ротором и соблюдения принципов перекачивания воды является правильная установка агрегата на контур. Здесь вал оборудования должен располагаться строго горизонтально относительно замкнутого контура системы отопления. Только в этом случае качественное поступление жидкости к подшипникам для смазывания рабочих узлов будет обеспечено через гильзу.

Насосы с ротором «сухого» типа

насос с мокрым ротором

Здесь принцип работы механизма заключается в том, что ротор работает без контакта с водой. При этом отличается высокий уровень КПД подобного устройства, который достигает аж 80%.

При всей своей производительной мощности агрегаты подобного типа отличаются рядом недостатков:

  • Высокий уровень шума в рабочем состоянии.
  • Необходимость постоянного контроля над качеством перерабатываемой среды, поскольку насосы с «сухим» ротором не терпят наличия посторонних примесей мусора в воде или молекул воздуха. Такие «соседи» способны нарушить герметичность колец-уплотнителей в механизме.

При этом весь ассортимент насосов с «сухим» ротором делят на три вида:

  • Блочные устройства;
  • Вертикальные агрегаты, в которых двигатель находится в вертикальном положении, а оба патрубка располагаются на одной оси;
  • Консольные (горизонтальные), у которых двигатель смонтирован горизонтально, а патрубки располагаются перпендикулярно друг друга.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Что такое циркуляционный насос

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

  • Имеют высокий КПД — порядка 80%. И это основной их плюс.
  • Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
  • Срок эксплуатации порядка 3 лет.
  • При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Что такое циркуляционный насос

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

  • КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
  • Обслуживания не требуют.
  • Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
  • Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Правила выбора насоса: «сухой» или «мокрый» ротор

мокрый ротор что это

Для того чтобы система отопления работала максимально продуктивно, необходимо правильно подобрать насос в соответствии с параметрами дома и характеристиками отопительной системы. Только в этом случае и при условии правильного монтажа механизма с соблюдением принципов его работы тепло в доме будет качественным и продолжительным.

Принцип работы скважинного винтового насоса

Итак, при выборе насоса учитывайте следующие моменты:

  • Общая площадь дома и протяженность замкнутого контура системы отопления;
  • Количество радиаторов на весь отрезок системы обогрева;
  • Наличие систем «тёплый пол» и др.;
  • Качество и плотность оконных металлопластиковых пакетов;
  • Утепление стен, потолка или крыши в доме.

Важно: расчеты необходимого количества тепла должна проводить только грамотные теплотехники, которые учтут все важные нюансы и порекомендуют насос с номинальными именно для вашего помещения напорными характеристиками.

При этом важно учесть, что если вы выбираете насос к системе отопления, которая уже есть, но требует доработки, то лучше купить агрегат регулируемый. Это устройство отлично подстраивается под рабочие параметры заданного контура.

Достоинства и недостатки

К достоинствам относятся:

  • Способность нормализовать работу системы, организовать равномерное и стабильное движение теплоносителя.
  • Возможность изменить режим работы, что позволяет экономить топливо.
  • Высокая скорость движения позволяет в короткий срок нагреть помещение.
  • Некоторые недостатки конструкции трубопроводов могут быть исправлены после запуска циркуляции.
  • Надежность, способность работать в сложных условиях.
  • Прочность, нетребовательность, длительный срок службы.
  • Возможность выбрать модель, доступную по цене и подходящую по характеристикам.

Недостатки устройств:

  • Для работы насоса необходимо подключение к сети электропитания.
  • Увеличивается расход электроэнергии, Что потребует дополнительных расходов.
  • При внезапном отключении питания циркуляция теплоносителя прекращается.
  • Приобретение и установка прибора в систему также потребуют определенных расходов.

Мнение экспертаКуликов Владимир СергеевичНесмотря на некоторые недостатки, циркуляционные насосы являются востребованными устройствами, без которых не эксплуатируется ни одна система.

Критерии выбора

Перед тем, как идти в магазин, следует составить себе список параметров системы— объем жидкости, перепады высот, количество радиаторов, протяженность и т.п. Эти данные позволят свериться с характеристиками установки и выбрать наиболее подходящий экземпляр. Прежде всего, надо составить список параметров самого котла, так как он обеспечивает начальные условия работы отопительного контура. Надо руководствоваться правилом максимального соответствия — если прибор уступает требованиям системы, его нельзя покупать — не справится. Избыточность характеристик также вредна — появится шум. Необходимо постараться отыскать оптимальный вариант, позволяющий удовлетворить потребности отопительного контура без излишней мощности или напора.

Производительность насоса вычисляется по формуле:

Q = 0,86 x P/dt, где

  • Q — производительность насоса (расчетная);
  • P — мощность системы (тепловая);
  • dt — разница температур на выходе и на входе котла.

Полученное значение нельзя рассматривать как окончательное. Надо сделать поправку на высоту системы, иначе реальная производительность будет намного меньше.Не следует считать, что высота системы может быть уравновешена обраткой. На практике всегда имеется гидравлическое сопротивление, созданное радиаторами, узлами поворота, разветвлениями и прочими компонентами системы. Как правило, для двухтрубной системы (простая петля без разветвлений) производительность вычисляется умножением высоты на коэффициент 0,7-1,1 (в зависимости от длины и количества радиаторов), а для коллекторной системы коэффициент выше — 1,16-1,85.

В паспорте насоса есть графики, демонстрирующие его производительность на разных скоростях. Надо отыскать такой вариант, где расчетное значение и высота подъема будут примерно посередине. Это положение называется «средней точкой». Если расчетные параметры находятся в ней, устройство будет работать в оптимальном режиме.

Мнение экспертаКуликов Владимир СергеевичНе следует покупать насос «на вырост». Если планируется расширение контура, в любом случае придется покупать новое устройство. Надо выбирать образец, соответствующий имеющимся условиям.

На что еще обратить внимание

При покупке популярных моделей Grundfos и Wilo велика вероятность подделки, поэтому следует знать некоторые отличия оригиналов от китайских аналогов. Например, немецкие Wilo можно отличить от китайской подделки по следующим признакам:

  • Оригинальный образец чуть больше по габаритным размерам, на его верхней крышке выбит серийный номер.
  • Рельефная стрелка направления движения жидкости в оригинале помещена на входном патрубке.
  • Клапан развоздушивания у подделки желтого цвета под латунь (такой же цвет и в аналогах под Grundfos)
  • Китайский аналог имеет с обратной стороны яркую блестящую наклейку с указанием классов по энергосбережению.

При покупке электронасосов Grundfos в комплектации оригинала обязательно присутствуют две накидные гайки с прокладками, сам паспорт исполнен в черно-белой цветовой гамме – у китайской подделки паспорт цветной и крепежная фурнитура отсутствует.

Как подобрать циркуляционный насос для отопления
Как подобрать циркуляционный насос для отопления

Рис. 9 Критерии подбора циркуляционного насоса для отопления

Как рассчитать параметры насоса

Определяя параметры циркуляционных насосов для систем отопления, учитывают их следующие основные показатели:

  • Напор. При перемещении теплопроводящей жидкости по магистрали она преодолевает гидравлическое сопротивление труб, радиаторов отопления, сантехнической арматуры. Создаваемое насосом давление позволяет теплоносителю двигаться по трубам, преодолевая это сопротивление, параметр измеряется в метрах водяного столба и показывает, на какую высоту по вертикали может быть поднята рабочая жидкость.
  • Объем подачи. Данный показатель указывает на количество теплоносителя, который подается на отопительные радиаторы в единицу времени, параметр напрямую связан со скоростью вращения рабочего колеса.

Все остальные характеристики насосного оборудования (мощность, частота вращения вала электродвигателя) являются производными от основных параметров. Выбирают мощность и частоту по наилучшим показателям из модельного ряда агрегатов от разных производителей после вычисления необходимого напора и объема подачи.

Если не обращаться за помощью к специалистам, то параметры электронасосов рассчитывают вручную, по таблицам, с помощью онлайн калькуляторов, которые имеются на сайтах некоторых известных производителей, или по компьютерным программам – последний метод является наиболее точным.

Рассчитать основные технические параметры самостоятельно вручную по формулам не слишком сложно, результат можно сравнить с указанными в таблице данными, которые предоставляют некоторые производители. В таблице (рис. 11) отмечена мощность отопительного котла и объем обогреваемого помещения, подходящая модель насоса выбирается по этим данным. Табличные результаты не слишком точны – они не учитывают гидравлическое сопротивление, соответствующее потерям в прямой и обратной линии, но их можно использовать для проверки полученных вручную или на онлайн калькуляторах результатов.

Расчет тепловой мощности дома
Рис. 10 Расчет тепловой мощности дома

Для чего необходимо выполнять расчет

Ответ на данный вопрос очевиден, для оптимального подбора насосного оборудования необходим предварительный расчет циркуляционного насоса для системы отопления, чем точнее вычисления, тем более оптимальным будет выбор. Правильно подобранный насос для отопления будет функционировать в пределах рабочей области, обеспечивающей наивысший коэффициент полезного действия – это позволит сэкономить энергоресурсы.

Также многие циркулярники имеют несколько скоростей регулировки частоты вращения – если вычисления верны, выбирают модель с оптимальной скоростью с таким расчетом, чтобы переключение на другие обороты позволяло комфортно использовать обогрев или экономить энергоресурсы без ухудшения условий проживания.

Расчет производительности насоса

Объем подачи электронасоса вычисляется по нескольким формулам, одна из которых:

Q = P/(1,163 х (Tf – Tr)) или Q = 0,86R/(TF–TR)  (м.куб./ч.)

где:

  • Q – объем прокачиваемого количества теплоносителя в м.куб./ч.;
  • P – тепловое потребление отапливаемых помещений (тепловая мощность) в Вт;
  • (Tf – Tr) – разница температур в трубах, выходящей от котла и подающей воду обратно (для длинных трубопроводов с водяными теплыми полами разность составляет около 20 С.; если используются короткие контуры с небольшим количеством радиаторов отопления, значение берется около 10 С.; если греют только теплый пол небольшой площади, температурный перепад принимают равным 5 С.);
  • 1,163 – коэффициент удельной теплоемкости воды в Вт.*ч./кг.*К. (для антифризов показатель имеет другое значение, определяется по справочной литературе).

Еще одна формула выглядит следующим образом:

Q = 3,6 х P/(С х (Tf – Tr)), (м.куб./ч.)

где: С – теплоемкость (для воды составляет 4,2 кДж./кг.*С), остальные символы аналогичны приведенным в предшествующей формуле.

При расчете тепловой мощности помещения, которое отапливают, руководствуются СНиП 2.04.07-86 для теплосетей, в них для одно- двухэтажных зданий при наружной температуре от -20 до -30º С принимается показатель теплового потребления 173 – 177 Ватт на один квадратный метр, для зданий большей этажности в три-четыре этажа данный параметр составляет 97 – 101 Вт./м.кв.

Понятно, что общая тепловая мощность потребляемой всем домом энергии, которая необходима для подсчетов, складывается из суммирования площадей всех помещений, в которых установлены отопительные радиаторы.

Приведенные выше формулы используются при начальных расчетах магистрали отопления – на их основе в зависимости от потребления тепла помещениями выбирается отопительный котел. Если он установлен, вместо необходимой тепловой мощности в формуле используются параметры котла, пример (мощность котла 50 кВт.):

Q = 50/(1,163 х 20С) = 2,15 м.куб./час. – объем подачи циркулярного насоса для генератора тепла мощностью 50 кВт., данный расход можно использовать для приблизительных вычислений.

Расчет циркуляционного насоса для системы отопления

Расчет насоса для системы отопления по мощности котла отопления на примере Wilo.

Расчет мощности насоса с принудительной циркуляцией

Существует несколько способов рассчитать мощность насоса для конкретной отопительной системы.

Проведение расчетов и составление выкладки по различным параметрам должен осуществлять специалист, который точно определит необходимую мощность и даст рекомендации по типу котла.

Соответствие СНиП

Не секрет, что существуют определенные стандартные параметры определения достаточного количества тепла на определенную площадь. Согласно таких параметров производится установка котлов и насос в многоэтажных домах, на производстве и в общественных зданиях.

Обеспечение теплом жилого дома также должно соответствовать санитарным правилам, исходя из которых можно рассчитать ориентировочную мощность насоса.

Так, в соответствии со СНиП 2.04.07-86 на 1 кв.м. помещения при наружной температуре -25–30 0 С должно выделяться следующее количество тепла.

Параметры объекта (количество этажей)

Для того, чтобы определить необходимое количество, достаточно перемножить общую площадь помещения на соответствующий показатель.

Такая формула расчета обоснована при выборе универсального насоса, автоматическая система управления которого сама проверяет конструктивные особенности и настраивает эксплуатируемые характеристики.

Мощность циркуляционного насоса для отопления частного дома

Таблица тепловой мощности необъодимой для различных помещений.

Расчет рабочей мощности по системе отопления

Гораздо более эффективно рассчитывать мощность циркуляционного насоса, исходя из особенностей и мощностей котла. В этом случае следует руководствоваться следующей формулой:

  • N – расчетная мощность насоса;
  • Nк — мощность котельного оборудования;
  • T1-T2 – разница температур в обратном и подающем контурах. Как правило, этот показатель составляет до 15 0 С.

На расчет мощности оказывает также влияние и гидравлическое сопротивление в трубопроводе, в соответствии с которым применяется соответствующие коэффициент (понижающий или увеличивающий исходное значение). Основное сопротивление теплоносителя происходит на непрямых участках трубы или с соединительными элементами.

Так, например, даже на прямом участке трубы гидравлическое сопротивление составляет до 1,5 см/м. Исходя из этого показателя, можно самостоятельно рассчитать сопротивление на протяжении всего трубопровода по следующим показателям:

  • фитинг — 30%
  • запорная арматура, различные краны — 70%
  • трехходовой смеситель — 20%
  • повороты, отводы – 10%

На увеличение сопротивления этажность здания не влияет. Движение теплоносителя по трубам осуществляется по принципу сообщающихся сосудов, где в системе присутствуют 2 столба с равным уровнем жидкости.

Видео 1 Расчет отопления, подобор насоса и диаметров

Рассчитать суммарное сопротивление можно только в том случае, если вся система отопления монтировалась в присутствии заказчика или есть в наличии схема разводки труб. Если такая схема отсутствует либо часть трубопровода скрыта, лучше использовать универсальный тип насоса, исходя из общей площади помещения.

После того, как получены соответствующие выкладки, можно выбирать насос из каталога, представленного всеми производителями оборудования. При этом обратите внимание на то, что все технические параметры циркуляционных насосов всегда указаны из расчета нагрузки отопительной системы на максимуме. Выбирать следует тот агрегат, чья мощность на порядок ниже. В этом случае получится сэкономить не только на приобретении, но и дальнейшем обслуживании и оплате электроэнергии.

Рабочий параметр циркуляционного насоса, равно как и любого другого оборудования, всегда ниже расчетного.

Мощность системы отопления и требуемый напор

Напор является второй важной характеристикой насоса, он должен быть больше сопротивления магистрали, для определения его значения вычисляется гидравлическое сопротивление движению воды, формула имеет следующий вид:

H = (F х R × L)/(p × g) или (F х R × L)/10000 (м.)

где:

  • H – напор, выраженный в метрах водяного столба;
  • F – коэффициент для сантехнической арматуры, составляет 1,3 для фасонных деталей и 1,7 для термостатического вентиля или клапана, если в магистрали установлены оба вида комплектующих, коэффициент принимается равным 2,2, при наличии смесителя или гравитационного тормоза значение коэффициента равно 1,2, а общее значение при наличии всех 3-х составляющих следует увеличить до 2,6.
  • R – гидравлическое сопротивление или потери на трение в трубах, выражается в паскалях на погонный метр, лежит в диапазоне от 50 Па./м. до 150 Па./м. Дома старых лет постройки со стальными трубопроводами большого диаметра имеют малое гидравлическое сопротивление по сравнению с современными металлопластиковыми материалами других параметров, при их расчете значение R принимается равным 50 Па./м.;
  • p – плотность теплоносителя, при использовании воды ее показатель 1000 кг./м.куб.;
  • g – максимальная высота подъема водяного столба, ограниченная атмосферным давлением, составляет 10,33 метра (при расчетах округляется до 10) при отсутствии гидравлического сопротивления.

Пример расчета напора в линии, общей длиной 100 метров с металлопластиковыми трубами малого диаметра (гидравлическое сопротивление 150 Па./м.) при наличии фасонных деталей и сантехнической арматуры из термостатических клапанов и смесителя (коэффициент 2,6):

H = 150 х 100 х 2,6/10000 = 3,9 м.

Программа для расчета гидравлических сопротивлений
Программа для расчета гидравлических сопротивлений.

Как рассчитать гидравлические потери отопительной системы

Как отмечалось выше, сопротивление, которое препятствует движению воды, при расчетах составляет от 50 до 150 Па./м, для более точного вычисления потерь можно воспользоваться компьютерной программой для определения значения гидравлического сопротивления давлению в трубе одной ветки.

После определения основных данных – напора и объема подачи, из каталога производителя подбирают нужную модель, используя графики зависимости напорных характеристик от объема прокачки. На диаграмме совмещают горизонтальную линию рассчитанного напора и вертикальную ось подачи, затем определяют модель по диаграмме рабочих характеристик.

Как видно из графика характеристик (точка на рис. 13), подходящая модель насоса, исходя из проведенных расчетов в случае выбора Wilo – Star RS 156, 256, 306 с тремя скоростями вращения вала электродвигателя.

Принципы монтажа агрегатов с любым ротором

Для того чтобы работа циркуляционного оборудования была качественной, лучше пригласить для его установки специалистов. Но если есть делание установить помпу самостоятельно, то придерживайтесь таких правил:

  • Монтаж агрегата производят у котла со стороны обратного типа. То есть там, где вода, прошедшая весь замкнутый контур системы, снова возвращается обратно. Но такое правило касается помещений, площадь которых не превышает 150-200 м2.
  • Важно следить за расположением стрелки на корпусе насоса при его установке. Стрелка должна смотреть в сторону движения тёплой воды по системе.
  • Все фланцевые и резьбовые стыки необходимо обработать герметиком, чтобы избежать возможных течей.
  • Если вы имеете дело с системой отопления обратной циркуляции, то нелишним будет установить и байпас — отрезок трубы, который в случае ремонта агрегата сможет замкнуть контур отопления после снятия насоса.

Рекомендации по установке насосов

При установке насосов в магистраль отопления необходимо соблюдать следующие правила:

  • Агрегат устанавливается таким образом, чтобы его вал занимал горизонтальное положение, направление перемещения теплоносителя должно соответствовать стрелке на корпусе прибора.
  • Крепление подобранного устройства производится разводным сантехническим ключом при помощи резьбового крепежа (накидные гайки от фитингов американка) с прокладками.
  • Подсоединение к системе электроснабжения производится согласно электрической схеме включения, при этом используют три провода сечением не менее 0,75 мм. кв. и внешним диаметром, рассчитанным на уплотнительную муфту в коробке.

Перед первым включением проверяют трубопровод на отсутствие посторонних предметов, герметичность резьбовых соединений, правильность подключения проводов и параметры питающей электросети, убеждаются в том, что краны запорной арматуры открыты.

При включении удаляют воздух из насоса выкручиванием резьбовой пробки, проверяют амперметром силу тока в обмотке электродвигателя (она должна соответствовать данным, приведенным на корпусной маркировке), убеждаются в отсутствии повышенной вибрации и шума при работе агрегата.

Подключение и монтаж циркулярника

Подключение и монтаж циркулярника Grundfos с байпасной веткой

На что обратить внимание при монтаже?

Мощность циркуляционного насоса для отопления частного дома

Монтаж циркуляционного насоса

Все циркуляционные насосы пропускают теплоноситель строго в определенном направлении, которое можно определить по маркировке на корпусе самого агрегата.

  1. Монтаж за расширительным баком в обратный контур.

Это необходимый параметр, соблюдение которого обеспечит длительную и эффективную эксплуатацию насоса. Все приборы оснащены прорезиненными прокладками и уплотнителями, которые деформируются и разрушаются под воздействие горячей среды. Установка насоса на подающую трубу, где температура теплоносителя всегда выше, приведет к тому, что уже в конце сезона насос выйдет из строя.

Обязательно устанавливайте насос на обратную трубу, куда теплоноситель поступает уже охлажденным.

  1. При наличии уже существующей системы отопления с естественной циркуляцией теплоносителя, нет необходимости переделывать всю разводка. Достаточно установить перемычку между подающей и обраткой (байпас) и врезать в нее циркуляционный насос.

Особенности монтажа

Как правило, циркулярные электронасосы устанавливаются в магистраль с использованием байпаса – параллельного трубопровода с шаровым краном, через который подается теплоноситель при отключенной ветке насоса. Такая конструкция позволяет извлекать циркулярник для настройки, ремонта или замены без слива теплоносителя из системы.

Правильно выбрать циркуляционный насос для отопления – ответственная задача, решение которой лучше доверить специалистам. От выбранного агрегата зависит комфортность и эффективность работы системы отопления (оптимальный КПД устройства), расход электроэнергии, экономия которой при правильном решении может достигать 80%.

При желании можно самостоятельно провести расчеты по формулам, наиболее высокую точность подсчетов получают при использовании компьютерных программ. При работе с программами необходимо понимать, как правильно вносить данные – во многих случаях это требует специальных технических знаний, на получение которых придется потратить некоторое время


Насосы Отопление дома и квартиры Проектирование трубопроводов Оцените автораМонтаж труб
Монтаж труб
Добавить комментарий Отменить ответ

Имя *

Сайт

Комментарий <текстареа autocomplete=»new-password» id=»afb864966e» name=»afb864966e» cols=»45″ rows=»8″ maxlength=»65525″ required=»required» placeholder=»Комментарий»> <текстареа id=»comment» aria-hidden=»true» name=»comment» autocomplete=»new-password» style=»padding:0;clip:rect(1px, 1px, 1px, 1px);position:absolute !important;white-space:nowrap;height:1px;width:1px;overflow:hidden;» tabindex=»-1″>


  1. Андрей 15.12.2018 в 22:08

    Насосное оборудование становится актуальным. За 2 года перепад давления в трассе упал с 03 бар до 0.05 бар. Пришлось ставить насос с самодельным инжектором. Star rs 30/6 продавливает на 2 дома. Кольцо 40 метров. Площадь общая около 140 метров

    Ответить


  2. Антон 28.05.2018 в 10:36

    В прошлом году я в квартире устанавливал индивидуальное отопление. Также необходимо было установить циркуляционный насос. Для его приобретения специалистом, который устанавливал отопление, был произведён расчёт и подбор циркуляционного насоса для системы отопления по отапливаемой площади. Выбран оптимальный вариант с небольшим запасом по мощности циркуляционного насоса. Насос со своей задачей справляется, в квартире зимой было тепло.

    Ответить


  3. Роман 28.04.2018 в 20:09

    У меня в квартире в прошлом году устанавливалось индивидуальное отопление. Подбором циркуляционного насоса занимался специалист, который делал отопление. По его расчётам я купил и установил циркуляционный насос с мощностью в 60 Вт. Установил насос согласно рекомендациям, изложенным в этой статье. Насос работает хорошо, все радиаторы прогреваются одинаково, в квартире тепло и экономится потребление газа.

    Ответить

Вам также может понравитьсяПодключение биметаллических радиаторов отопления

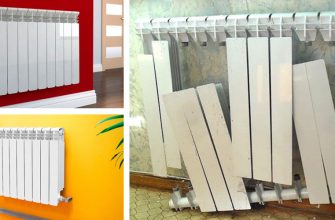

Подключение биметаллических радиаторов отопления
Подключение биметаллических радиаторов отопления – инструкция от “А” до “Я” Радиаторное отопление – основной вид обогрева помещений в индивидуальных домах и коммунальных квартирах.043Подключение котла к системе отопления
Подключение котла к системе отопления
Подключение котла к системе отопления – виды котлов, основные узлы, нюансы При обустройстве автономного отопления частного дома собственнику приходится выбирать котел в соответствии05k.Отопление в частном доме из полипропиленовых труб своими руками
Отопление в частном доме из полипропиленовых труб своими руками
Отопление в частном доме из полипропиленовых труб – нюансы, расчет Большинство загородных коттеджей, не говоря о домах в глухой сельской местности или на дачных участках03.7k.Обратный клапан системы отопления

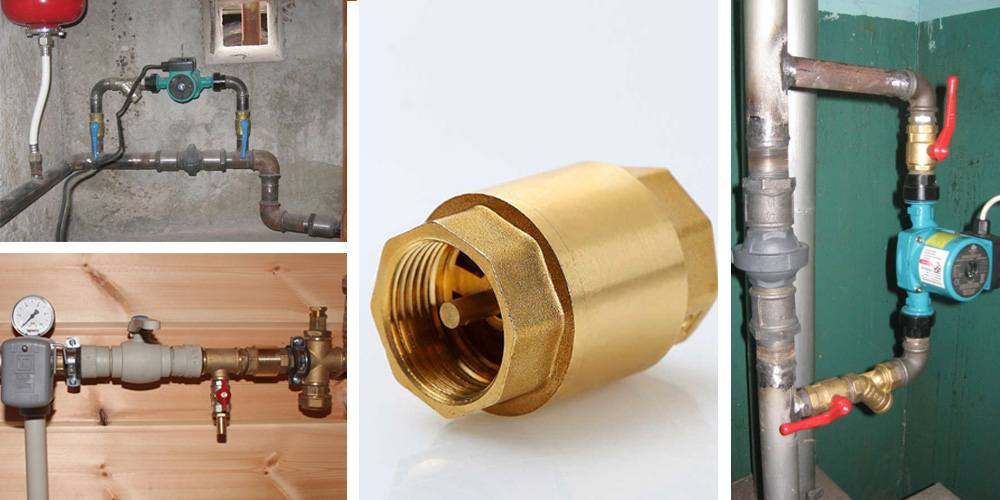

Обратный клапан системы отопления
Обратный клапан системы отопления – назначение, виды, монтаж, стоимость При монтаже систем отопления используют широкий ряд арматуры, обеспечивающей предохранение нагревательного02.9k.Расход трубы теплого пола на 1 м2 таблица
Расход трубы теплого пола на 1 м2 таблица
Какой нужен расход трубы теплого пола на 1 м2 – расчет и таблица Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах03.4k.Как заполнить систему отопления закрытого типа антифризом
Как заполнить систему отопления закрытого типа антифризом
Как заполнить систему отопления закрытого типа – инструкция, инструмент Обогрев индивидуального дома – одно из основных условий для долговременного проживания в нем жильцов04.2k.В трубах отопления журчит вода

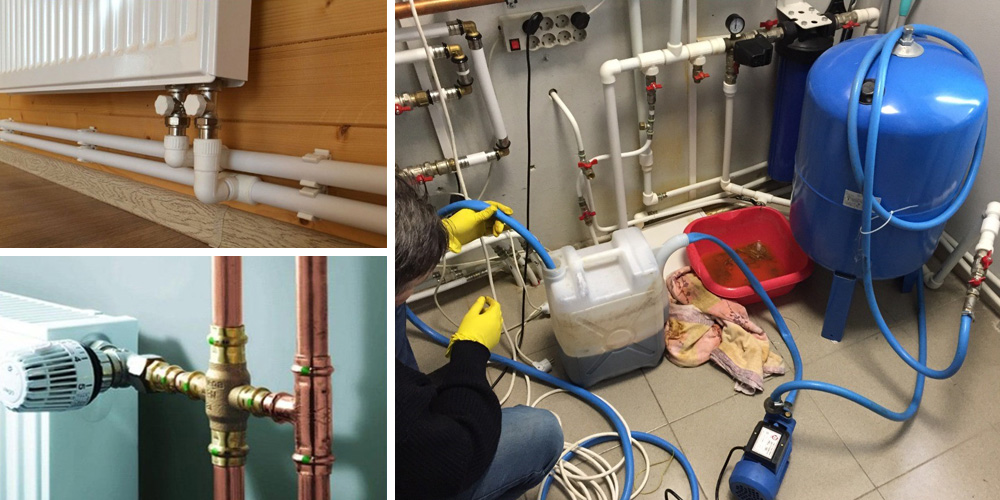

В трубах отопления журчит вода
Почему в трубах отопления журчит вода и как избавиться от этого звука При эксплуатации индивидуальной отопительной системы в загородных коттеджах, дачах, возможно возникновение24.1k.Температурный график подачи теплоносителя в систему отопления
Температурный график подачи теплоносителя в систему отопления
Температурный график подачи теплоносителя в систему отопления – условия, показатели Для отопления городских многоквартирных домов основными источниками тепла служат тепловые электроцентрали05.4k.

Заключение, отзывы, советы

Только при условии правильного расчета мощности насоса и его установки можно обеспечить комфортную длительную эксплуатацию системы отопления. Циркуляционный насос предназначен для того, чтобы с равной скоростью и напором воды обеспечивать ее циркуляцию по всей системе.

Но при этом не стоит забывать, что установка насоса делает систему энергозависимой, соответственно, при отсутствии напряжения в сети помещение отапливаться не будет. Выходом из такой ситуации станет циркуляционный насос 12 вольт. который работает от аккумуляторной батареи. Этот альтернативный источник питания запустит систему и будет поддерживать ее в рабочем состоянии до того момента, пока не появится напряжение в сети.

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Промышленные и бытовые насосы
Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

  • по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
  • по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
  • 2 типоразмера монтажной длиной 130 и 180 мм;
  • условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
  • паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).

Справка. Обычно производители выпускают расширенные линейки изделий. Немецкий бренд Wilo предлагает циркуляционные нагнетатели, располагающие напором 2, 4, 6, 7 и 8 м. вод. ст. Но «ходовыми» моделями все равно остаются «четверки» и «шестерки», реже – «восьмерки».

Конструкция мокрого ротора
Устройство насоса с «мокрым» ротором

Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

Способы подбора насоса

Самый правильный путь – сделать полноценный гидравлический расчет и точно определить основные параметры насоса – развиваемый напор и производительность. Именно так проектируется централизованное теплоснабжение многоквартирных домов и промышленных зданий.

Инженерной расчетной методикой владеют далеко не все мастера, занимающиеся монтажом автономных водяных систем, что уж говорить о рядовых домовладельцах. Как можно подобрать циркуляционный насос для отопления более простым способом:

  1. В случае замены старого изношенного агрегата приобретается новый с аналогичными параметрами. На первый план выходит цена и качество изделия.
  2. Заказать проект домашней отопительной системы инженеру–теплотехнику. Ниже мы поясним преимущества данного варианта.
  3. Самому рассчитать потребный напор насоса по упрощенной методике.
  4. Поверить многолетней практике наших экспертов и купить аппарат, руководствуясь их советами.

Схема котельной в частном доме с буферной емкостью
Схема котельной в частном доме с буферной емкостью
Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе к насосам

Рекомендации экспертов. В загородных домах и квартирах площадью до 250 м² вполне достаточно бытового насоса, развивающего давление 4 м водного столба или 0.4 Бар. На квадратуру 250…500 м² лучше купить более мощный агрегат с напором 6 м (0.6 Бар), свыше 500 м² – 8 м. вод. ст.

Заказ инженерных расчетов и разработки схемы стоит денег, но окупится с лихвой. Когда вы монтируете отопление самостоятельно либо нанимаете работников, комплектующие и оборудование приобретается с приличным запасом – на всякий случай. Толковый проектировщик четко обоснует, почему нужно поставить насос небольшой мощности и трубу меньшего диаметра. В результате выйдет экономия на материалах, а в дальнейшем — затратах на электричество.

Бытовые аппараты разных типов и брендов
Бытовые аппараты разных типов и брендов
Разновидности насосов, применяемых в схемах автономного теплоснабжения

Если вы доверяете только цифрам либо захотите проверить монтажников, выбирайте насос отопления по собственным вычислениям, пользуясь приведенной ниже методикой. Не забудьте сверить расчетные характеристики агрегата с рекомендациями экспертов – результат наверняка выйдет аналогичным.

Расчет характеристик насоса

Отопление работает эффективно, когда все батареи или греющие напольные контуры получают необходимое количество тепла. То есть, насосная установка должна обеспечивать требуемый расход теплоносителя на каждом участке системы, преодолевая гидравлическое сопротивление труб, фитингов и арматуры.

Перед тем как выбрать насос, нужно рассчитать его производительность по формуле:

          G – массовый расход теплоносителя, кг/ч;

  • Q – общая нагрузка на отопление, Вт;
  • Δt – разность между температурой воды в подающей и обратной линии, при расчетах обычно принимается равной 20 °С.

Справка. Поскольку плотность воды мало изменяется при нагреве в пределах 100 градусов, в упрощенных вычислениях массовый расход принимается равным объемному. Пример: G = 300 кг/ч = 300 литров в час.

Тепловую нагрузку можно высчитать скрупулезно, пользуясь методикой СНиП. Здесь мы не станем усложнять задачу и просто возьмем количество теплоты по площади.

Например, на обогрев двухэтажного дома квадратурой 200 м², расположенного в средней полосе, понадобится 22 кВт теплоты. Отсюда несложно посчитать расход теплоносителя и требуемую производительность насоса: G = 0.86 х 22000 / 20 = 946 кг/ч = 0.95 т/ч = 0.95 м³/ч.

Сразу предлагается выяснить сечение и диаметр основной магистрали, идущей от котла, куда планируется установить насос:

Как рассчитать диаметр трубы отопления
          F – площадь поперечника трубы, м²;

  • ʋ — скорость движения воды, принимается 0.5…1 м/с.

Чем ниже скорость течения воды, тем меньше сопротивление трению о стенки труб, арматуры и фитингов.

Берем значение 0.6 м/с и определяем сечение магистрали: F = 0.95 / 3600 х 0.6 = 0.00044 м². Дальше через формулу площади круга рассчитываем диаметр прохода – 0.024 м или 24 мм. Соответственно, внутренний размер трубы и присоединительных штуцеров насоса равен 25 мм.

Проходной диаметр насосного агрегата
Выяснив необходимую производительность перекачивающего устройства, переходим к вычислению располагаемого давления. Расчеты проведем отдельно для радиаторной сети, напольного обогрева и котлового контура обвязки.

Отопительная схема с батареями

Задача насоса – продавить нужный объем теплоносителя по трубам от первого до последнего радиатора. Ему препятствует сила трения жидкости о стенки, сопротивление от сужения протока в регулировочных вентилях и поворотов на фитингах.

Чтобы узнать величину сопротивления, которое должен преодолеть циркуляционный агрегат, предлагаем воспользоваться упрощенной формулой:

Как рассчитать гидравлический уклон трубопровода
          H – искомый перепад давлений в метрах водного столба;

  • R – удельное сопротивление трению, считается в м. вод. ст. на 1 метр погонный трубопровода;
  • L – протяженность наиболее длинной ветви отопления, измеряется от источника тепла до последнего радиатора;
  • Z – коэффициент местных сопротивлений.

Замечание. Формула сильно упрощена, инженерный расчет гидравлики гораздо сложнее. Зато она позволяет правильно подобрать отопительный насос для бытовых условий. Мы проверили альтернативный вариант — онлайн-калькуляторы, размещенные на различных интернет-ресурсах. Получив разницу между результатами 30%, делаем вывод: лучше посчитать напор вручную.

Эскиз плечевой системы водяного отопления
Длина ветви измеряется от выхода из котла до последней батареи, установленной на 2-м этаже. При двухтрубной схеме результат удваивается

Как производятся вычисления:

  1. Поскольку насос создает одинаковое давление на входе в каждую ветвь отопления, выбираем самую протяженную линию и определяем ее длину в метрах. Это показатель L в формуле. При двухтрубной системе учитываются обе линии – обратная и подающая.
  2. Удельное сопротивление R принимаем равным 150 Па/м или 0.015 м водного столба на 1 м. п. магистрали (для пластиковых труб).
  3. Если проток через батареи регулируется термостатическими клапанами, берем коэффициент Z = 2.2. Вариант второй: радиаторы оборудованы шаровыми кранами и балансировочными вентилями, тогда Z = 1.5.

    Клапан радиаторный с термоголовкой
    Наибольшее сопротивление течению воды оказывают трехходовые клапаны и вентили с термоголовками

  4. Рассчитываем потребное давление и выбираем подходящую модель нагнетателя.

Совет. Длина линии тупиковых и кольцевых схем считается одинаково – плюсуем протяженность подачи и обратки. Для однотрубной «ленинградки» берем общую длину кольца. Если на момент расчета схема отсутствует, протяженность определяется по внутренним габаритам дома: размер I этажа + высота потолка + ширина II этажа.

Просчитаем давление по нашему примеру. Длина L по габаритам здания равна (10 + 3 + 10) х 2 = 52 м, Z = 2.2. Потребный напор составит 0.015 х 52 х 2.2 = 1.716 ≈ 1.7 м. Прибавим запас 1 м на неучтенные сопротивления самого котла и дополнительного оборудования, получаем 2.7 м водяного столба.

Напорные характеристики циркуляционных нагнетателей
На графике, прилагаемом к паспорту насоса, отмечаем линию производительности и напора, затем выбираем подходящую модель, в данном случае — марка Wilo Star-RS 25/4.

Как видите, результаты расчетов не противоречат советам экспертов: насоса давлением 0.4 Бар вполне достаточно, чтобы заставить циркулировать воду по сети отопления двухэтажного дома площадью 200 квадратов. Для лучшего понимания предлагаем посмотреть ход расчетов на видео:

Важный момент. В современных нагнетательных устройствах зачастую предусмотрено 3—7 режимов работы, а в инструкции нарисовано столько же графиков. Для расчета выбирайте характеристику, соответствующую средней скорости (вторая – третья).

Петли теплых полов

Обычно теплоноситель подается в напольные контуры отдельным насосом, работающим в паре с подмешивающим клапаном. При этом максимальная протяженность петли не превышает 100 метров, фасонные детали отсутствуют. Местные сопротивления – термостатический вентиль коллектора и смесительный трехходовой (или 2-ходовой) клапан.

Смешивание воды трехходовым клапаном
Для расчета вполне подходит предыдущий алгоритм:

  1. Выясняем количество контуров, максимальную длину трубы и общий расход теплоносителя через гребенку. Все вычисления по теплым полам мы подробно расписали в отдельной публикации.
  2. Берем самую длинную петлю и считаем по ней требуемое давление насосного агрегата, пользуясь приведенной выше формулой. Подставляем аналогичные значения R, L и Z.
  3. Подбираем насос для петель напольного обогрева по графику, представленному в паспорте изделия.

Пример. Возьмем тот же двухэтажный дом с тепловой нагрузкой 22 кВт и расходом воды 0.95 м³/ч, максимальная длина петли – 80 м. Значение R принимаем 0.015, Z – 2.2, тогда напор H = 0.015 х 80 х 2.2 = 2.64 м. Сопротивление магистрали не учитываем, поскольку котел оснащен собственным насосом. Значит, окончательное давление коллекторного агрегата – минимум 2.64 м.

Определение рабочей точки насосного агрегата
Заметьте: увеличивая протяженность петель до 100 м, вы поднимаете планку давления насоса, что приведет к повышению расхода электроэнергии. Проверяем: H = 0.015 х 100 х 2.2 = 3.3 м. Рисуем на диаграмме соответствующую горизонтальную линию и выбираем любую модель, чей график размещен выше. Ближайший агрегат — Wilo Star-RS 25/6.

Котловой контур

Как известно, в схемах обвязки твердотопливных котлов предусматривается установка отдельного насоса, гоняющего воду по малому кольцу через трехходовой клапан либо буферную емкость. Идентичный принцип применяется в системе первичных/вторичных колец, где к основному контуру подключены линии радиаторного отопления, теплых полов и бойлера ГВС.

Схема с главным и вторичными кольцами циркуляции
Схема с главным и вторичными кольцами циркуляции

Насос, качающий воду по основному кольцу, практически не испытывает сопротивления – магистраль короткая, минимум фитингов и арматуры. Поэтому напор основного агрегата зачастую меньше, чем давление вторичных нагнетателей, отправляющих теплоноситель к приборам отопления.

Важный нюанс. Главное — обеспечить нужный расход воды в основном контуре, соответствующий мощности теплогенератора. Для выбора модели насоса двигайтесь тем же путем – узнайте требуемый объем теплоносителя по производительности котла и посчитайте располагаемый напор. Подробная инструкция представлена на видео:

Watch this video on YouTube

Выбор по размерам

Вы наверняка заметили — в ассортименте фирм есть агрегаты с одинаковыми характеристиками, но разными габаритами и размерами патрубков. Как выбирать внешние параметры насоса:

  1. Для монтажа на трубопроводах, байпасах и смесительных узлах напольного обогрева используются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся внутри теплогенераторов либо на магистралях в сильно ограниченном пространстве.
  2. Диаметр присоединительных патрубков подбирается под сечение основного трубопровода. Увеличение типоразмера допустимо, уменьшение – категорически не рекомендуется. То есть, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
  3. Насосы с патрубками Ø32 мм применяются на первичных кольцах и котловых контурах, а также в модернизируемых самотечных системах.

Размер циркуляционного насоса
Размер циркуляционного насоса
Рабочие характеристики насосов не зависят от их монтажной длины – 130 или 180 мм

Примечание. Размеры готовых байпасов, продающихся в магазинах, подогнаны под стандартный насос монтажной длиной 18 см.

Число скоростей нагнетателя особой роли не играет. В домашних условиях вполне достаточно 3 режимов, оптимальная скорость – вторая. Воздух из агрегатов стравливается через боковой винт, поэтому не стоит покупать изделия с отдельным воздухоотводчиком.

Производители и цены

Невзирая на широкий ассортимент насосов в магазинах, по-настоящему качественный продукт выбрать нелегко. Рынок наводнен китайским товаром и подделками известных брендов. Для начала перечислим популярных на территории СНГ производителей:

  1. Высшая ценовая категория – Grundfos (Дания), Wilo (Германия). Цены на оригинальных «немцев» стартуют от 75 евро, «Грюндфос» серии UPS – 65 евро.
  2. Средняя категория – DAB, Aquario (Италия), Sprut (качественный Китай). Стоимость агрегатов различных моделей колеблется в пределах 40—100 евро.
  3. Прочие дешевые насосы (Oasis, Neoclima, «Вихрь», «Калибр» и так далее до бесконечности). Цена – от 20 евро за штуку.

Насосы циркуляционные Grundfos Alpha 3
Новейшая разработка – «умный» насос Grundfos Alpfa-3, передающий информацию на смартфон и помогающий балансировать систему

Замечание. Вполне вероятно, что мы не включили некоторые весьма достойные изделия в высшую либо среднюю ценовую категорию. Здесь указаны самые распространенные бренды.

Чем отличаются недорогие и контрафактные насосы от качественных нагнетателей:

  • срок службы – 1…3 отопительных сезона;
  • номер изделия нанесен только на наклейку, корпус агрегата чистый;
  • перекачивающие устройства из одной партии часто идут с одинаковыми номерами;
  • по весу подделка заметно отличается от оригинала (она легче);
  • агрегат низкого качества начинает шуметь и пищать, отработав 1 сезон в закрытой системе отопления, сильно греется корпус.

Иногда поддельные насосы отопления неотличимы от оригинала, только цена вдвое ниже. Секрет – в алюминиевой обмотке, удешевляющей себестоимость продукта. Как проверить: найдите на официальном сайте компании массу оригинальной модели и сравните с рыночным экземпляром. Скорее всего, осведомленный продавец откажется взвешивать контрафактный аппарат либо сразу признает неизвестное происхождение товара.

Заключительный вывод

Выбирая циркуляционный насос для отопления дома, важно не ошибиться с характеристиками и не гнаться за дешевизной. Недостаточный напор приведет к слабому прогреву дальних батарей, чрезмерный – к появлению шума в радиаторах и быстрому износу нагнетательного агрегата. Последний совет по выбору производителя: если хотите сэкономить, лучше отыщите брендовый оригинал б/у, он прослужит дольше нового дешевого «китайца».

Источники

  • https://montagtrub.ru/podbor-tsirkulyatsionnogo-nasosa-dlya-sistemyi-otopleniya-metodom-rascheta/
  • http://teplosten24.ru/chto-takoe-tsirkulyatsionnyj-nasos.html
  • https://vodakanazer.ru/vodosnabzhenie/goryachee-vodosnabzhenie/rotornyj-nasos-princip-raboty.html
  • https://tehno-gid.net/power/nasos-tsirkulyatsionnyj-dlya-otopleniya-osobennosti-spetsifika-raboty-kriterii-vybora.html
  • http://teplosten24.ru/moshhnost-tsirkulyatsionnogo-nasosa-dlya-otopleniya-chastnogo-doma.html
  • https://otivent.com/cirkulyacionnyj-nasos-dlya-sistemy-otopleniya
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
