Пандус для инвалидов откидной: особенности конструкции и применение

Содержание

Основные характеристики пандуса

Под пандусом подразумевается наклонная плоскость, позволяющая соединить горизонтальные поверхности, расположенные на разной высоте. Иными словами, это пологая дорожка без ступеней, предоставляющая возможность маломобильному человеку, который перемещается на инвалидной коляске, подняться вверх либо опуститься вниз.

Стационарные, то есть несъемные варианты данных приспособлений, которые устанавливаются на крыльце различных помещений, планируются на начальных этапах проектирования различного вида архитектурных построек.

Такие пандусы считаются наиболее надежными сооружениями, так как в основном производятся из бетона или металла. Стационарные приспособления чаще всего проектируются однопролетными, но в отдельных случаях их бывает несколько. Последние конструкции подразделяются на винтовые и П-образные.

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

телескопический пандус
Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

  1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
  2. раскладные рамповые, отличающиеся набольшим весом;
  3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

рампа - пандус для порогов
Рампа.

В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

ролл пандус
Ролл пандус.

Что такое пандус

Пандусом называется приспособление, которое соединяет две горизонтальные поверхности, находящиеся на разном уровне. Между этими уровнями для обычного человека делаются ступеньки, которые ограничивают инвалидов в их использовании без специальных приспособлений. Нужно понимать, что пандус не просто спуск, сделанный из подручных материалов. Это сложная конструкция, к которой предъявляются серьезные требования, где существуют понятия планирования, использования специальных креплений и современного материала. Нужно отметить, что пандус необходим для удобного перемещения не только инвалидов, но и етских колясок. пандус для инвалидов
пандус для инвалидов

Разновидности пандуса

В наши дни существует множество разновидностей пандусов. Немало компания специализируются на производстве всевозможных мобильных пандусов, соревнуясь в качестве используемых материалах и удобстве конструкции. Тем не менее, можно выделить несколько основных видов данного сооружения.

Стационарные

Устанавливаются без возможности демонтажа. Существуют конструкции с лестницей посередине и сплошные. Первые дают возможность другому человеку помочь инвалиду преодолеть препятствие или закатить детскую коляску. Второй вариант позволит человеку на инвалидной коляске подняться самостоятельно. Этот вид пандусов используется в жилых домах, административных зданиях. Изготавливаются из бетона и металла. пандус для инвалидов
пандус для инвалидов
пандус для инвалидов

Откидные или выдвижные

Название говорит само за себя. Применяются в местах с ограниченным пространством. Оснащены конструкцией, позволяющей в любое время демонтировать их, освободив место прохода. Откидные пандусы с помощью специального приспособления крепятся к стене или перилам. Выдвижные, соответственно, удаляются в скрытое пространство. Такие пандусы позволяют инвалиду самостоятельно привести его в рабочее состояние для использования. В подъезде дома, где живет человек с ограниченными способностями передвижения, пандус становится незаменимым помощником. Он также используются для передвижения детских колясок. пандус для инвалидов
пандус для инвалидов

Съемные

Имеют в своей линейке разнообразные конструктивные виды. Существенным отличием является использование их в любых условиях для преодоления препятствий, а также их мобильность. Могут быть складными, разборными, сворачиваемыми. пандус для инвалидов
пандус для инвалидов

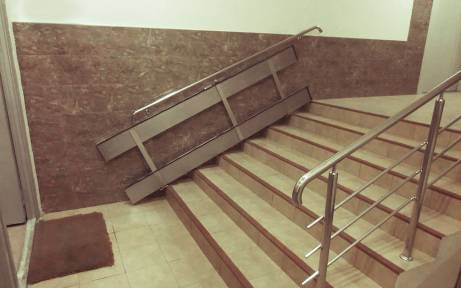

Особенности и характеристики откидного пандуса

Стационарные спуски занимают большую площадь. Откидной пандус является универсальным приспособлением в плане его использования в любых местах. Особенность заключается в возможности демонтажа в момент необходимости. Он может быть стальной или алюминиевый, отличается высокой прочностью, но имеет достаточно небольшой вес. Обязательно оснащается удобными ручками, чтобы исключить неудобства в его использовании. Благодаря такой конструкции пандус облегчает передвижения отдельным группам граждан, не мешая при этом остальным жильцам дома. пандус для инвалидов
пандус для инвалидов
Существуют определенные требования к наличию пандусовых спусков. Они должны оснащаться противоскользящими материалами. Это позволит использовать меньше сил при подъеме, а при спуске не даст самопроизвольно скатиться и травмироваться. Практикуется моделирование и установка индивидуальных конструкций для инвалидов. Также снизу пандуса монтируются специальные приспособления, для создания бесшумного использования в подъезде. пандус для инвалидов

Применение складных пандусов

Складной пандус является удобной в использовании конструкцией для инвалидов, устанавливаемой на короткое время, например, в подъезде. В сложенном виде пандус складной занимает меньше места, чем откидная конструкция. Сворачивается и закрепляется вдоль стены или перил. Отличается тем, что не всегда позволяет инвалиду самостоятельно привести пандус в рабочее положение. Также такие конструкции могут снабжаться регулировкой ширины, что позволит применять его для любых колесных средств, перемещаемых вручную. пандус для инвалидов
пандус для инвалидов

Разновидности переносных пандусов

Существуют телескопические конструкции, которые выдвигаясь, увеличиваются в размерах в несколько раз. Они удобны для инвалидов при подъеме в общественный транспорт и по лестнице. Изготавливаются разных размеров и с разной грузоподъемностью. пандус для инвалидов
пандус для инвалидов
пандус для инвалидов
пандус для инвалидов
пандус для инвалидов
Второй разновидностью является рампа. Это небольшая конструкция шириной до 85 см, позволяющая преодолевать небольшие препятствия в виде невысоких бордюров, ступеней, углублений. Состоят из металла и резины, имеют небольшой вес и легко устанавливаются на место использования. пандус для инвалидов
пандус для инвалидов
пандус для инвалидов
Молодой технологией для помощи в передвижении инвалидных и детских колясок является ролл-пандус. Для его изготовления используют авиационный алюминиевый состав, а сама конструкция сворачивается в рулон. Своего рода прочный и надежный коврик, позволяющий выдерживать высокие нагрузки. Преимущества заключаются в компактности, малом весе и высокой мобильности. пандус для инвалидов
пандус для инвалидов
пандус для инвалидов
Некоторые виды пандусов для инвалидов и детских колясок имеют составные элементы, что позволяет увеличить длину до нужных размеров за счет наращивания.

Переносные пандусы

Пандусы временного использования. Установка и демонтаж не требуют времени. Их хорошо использовать при преодолении небольших и временных преград инвалидом-колясочником. Среди переносных пандусов выделяют: подставные, перекатные, рампы (аппарель).

Перекатные пандусы

Перекатные пандусы с безопасными бортиками

Подставные пандусы с регулировкой высоты

Подставные пандусы с регулировкой высоты

Пандус подставной «усиленный»

Пандус подставной «усиленный»

Переносные рампы

Переносные рампы

Рампы применяют для преодоления высоких препятствий и в случае, если автомобиль не оборудован специальными подъемниками для инвалидной коляски…

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, – 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Пандусы для инвалидов
Пологая дорожка с возможностью двухстороннего перемещения

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Угол наклона

Основополагающим параметром, на котором базируется проектировка сооружения пологих дорожек для инвалидов, является уклон пандуса. Поверхности, имеющие наклон, необходимо конструировать под углом определенной величины, которая указана в ГОСТе. При несоблюдении требований ГОСТа приспособление становится опасным и некомфортным для людей с физическими отклонениями здоровья.

Расчет уклона пандуса производится путем соотношения его высоты к длине, то есть проецированием на горизонтальную ось, и выражается чаще всего в процентах, хотя иногда его определяют и в градусах. При обустройстве пандусов для инвалидных колясок ГОСТ рекомендует делать угол наклона не более 5 %. Если данную величину вычислять в градусах, то она будет немного меньше 3°, а конкретнее – 2,86°.

Максимальный уклон иногда разрешается увеличить, если пологая дорожка обустраивается на короткое время. Пределом в данном случае является 8 % или 4,8°. Кроме этого, обязательно должны соблюдаться два требования – перепад высот не превышает 0,5 м, а пологая дорожка не длиннее 6 м.

Важно! Согласно СП 59.13330.2012 в затесненных местах угол уклона площадки при необходимости можно увеличить до 10%, что соответствует 5,7°. Но следует избегать перепада высот свыше 20 см.

Кроме того, требования СНиП содержат параметры допустимого поперечного уклона, который не должен быть свыше 2 %. Необходимо добавить, что лестницы в большинстве помещений, а также у входов в них, имеют довольно значительный наклон, из чего следует: оборудование их пандусами абсолютно нецелесообразно. Во-первых, подобная конструкция не будет отвечать вышеупомянутым правилам, а во-вторых – подниматься или опускаться по наклонной с углом 30-40° не представляется возможным.

Пандусы для инвалидов
Стандартные размеры пандусов для инвалидов

Поручни и перила

Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.

Инвалидные подъемникиПодъемники для инвалидов

Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.

Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.

Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.

Дополнительные требования к установке перил включают в себя следующее:

  • неразрывность их по всей длине дорожки;
  • параллельность друг другу;
  • круглое сечение размером 4-6 см;
  • отступ от шероховатых стен – 6 см, от гладких – 4,5 см.

Бортики и горизонтальные площадки

Верно сконструированный и установленный пандус для людей с ОВЗ должен быть оснащен специальными ограничителями, которые имеют вид бортиков. Данное дополнение предоставит возможность больным людям безопасно передвигаться по наклонной дорожке. По ГОСТу необходимо устанавливать ограждения, имеющие размеры в высоту 5 и более сантиметров.

В местах, где пандус ограничен сплошными перилами либо близкорасположенной стеной, правила по установке бортиков не являются актуальными. Все наклонные поверхности для людей с ОВЗ оснащаются горизонтальными площадками, расположенными в начале подъема и спуска. Их минимальные габариты, согласно нормативу, равны 1,5×1,5 м.

Если наклонная дорожка слишком длинная, то есть превышает 9 метров, то ее необходимо разделить на несколько лестничных маршей так, чтобы между ними были обустроены горизонтальные площадки. Последние обязательно создаются при каждом изменении направления наклонной линии, которой пользуются инвалиды.

Совет! Если пандус создается для одного человека, то его габариты можно вычислить индивидуально. За основу для конструирования, как правило, берутся размеры инвалидной коляски.

Аппарель и виды пандусов

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Пандусы для инвалидов

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

Съемные пологие дорожки

Раздвижные телескопические пандусы – это переносные, облегченные универсальные приспособления, созданные из двух отдельных аппарелей. Габариты и вес в разобранном и собранном состоянии для различных моделей отличаются, но все они изготовлены из прочного материала, чаще всего алюминия, имеют противоскользящее покрытие и способны выдержать 200-400 кг.

Переносной телескопический пандус для инвалидов идеально подходит для заезда в транспорт, по лестницам и прочим труднодоступным для коляски подъемам. Его можно раздвинуть на требуемую длину или, наоборот, к примеру, при преодолении порогов, пользоваться в сложенном состоянии. Средняя длина составляет 1,5 м, поэтому такое устройство компактно, но в раздвинутом виде оно достигает 3,5 м.

Рулонные (ролл) пандусы последнее время приобретают популярность, так в рабочее положение они приводятся достаточно легко. А когда в них нет потребности, их можно свернуть в рулон, максимально удобный для хранения. Они могут состоять из одной сплошной аппарели либо из двух отдельных. Такие устройства сверхпрочные, легкие и доступны для использования в любые погодные условия.

Эти конструкции собираются из отдельных модулей, ввиду чего бывают различных габаритов, которые можно изменять по необходимости. На текущий момент это наиболее простая и удобная разновидность съемных приспособлений для инвалидных колясок, которая зачастую используется при проведении публичных мероприятий.

Пандусы для порогов – достаточно небольшие сооружения, которые зачастую изготавливаются из листа металла и могут быть предназначены для конкретного порога либо делаются разборными, подходящими для нескольких незначительных возвышений. Их еще называют перекатные пандусы.

Аппарель
Фото съемной раздвижной аппарели

Рампы – это наиболее мобильные сооружения, предоставляющие возможность преодолевать небольшие преграды на пути. Основными их преимуществами являются компактные размеры, малый вес и нестандартное строение.

Конструкции стационарных спусков

Капитально установленным пандусом для инвалидных колясок называют строительную конструкцию из бетона, каменных материалов или металла, имеющую ровную поверхность с нормативным углом наклона. В верхней и нижней точке такого сооружения расположены горизонтальные площадки для возможной остановки после спуска или подъема. Они значительно облегчают процесс пользования наклонным подъездом.

Требования норм и правил определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 мм. При перепаде высот более 200 мм конструкция должна состоять из трех основных элементов:

  1. верхней горизонтальной платформы;
  2. наклонного спуска для перемещения;
  3. нижней площадки или ровной прилегающей поверхности с твердым покрытием.

Размеры остановочных платформ и ширина пандуса должны соответствовать габаритам выпускаемых колясок. В случае длины наклонного спуска более 9 метров, предусматривается промежуточная поворотная площадка, от которой начинается второй маршевый подъем.

При разнице меньше 200 мм, горизонтальные платформы не устанавливаются, а конструкция проезда представляет собой упрощенный перекатный мостик. В отдельных случаях при крайне стесненном пространстве допускается возведение винтовых сооружений или установка механических подъемников.

Дорожка и площадки с внешней стороны должны ограждаться устойчивыми перилами с нормируемой высотой. Для обеспечения устойчивости стационарный пандус, как и любая капитальная строительная конструкция, должен иметь опорный фундамент, способный нести данную весовую нагрузку.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

  • СНиП 35-01-2012;
  • Свод Правил 59.13330.2012;
  • ГОСТ Р 51261-99.

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

металлический пандус в подъезде

Однако следует учесть, что СНиП законодательно выше по техническим указаниям, чем СП. Поэтому, если в технических условиях и проектной документации не оговаривается выполнение работ по требованиям Свода Правил, то выполняются обычные нормативы.

Требования Государственного стандарта и СНиП к устройству пандусов идентичны, но особенность ГОСТ заключается в более подробном изложении к установке перильных ограждений. В нем точно указано, в каких случаях установка перил является обязательной и изложены подробные требования к их конструкции.

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

основные параметры пандусов

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

размеры пандусов для инвалидов
Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

углы наклона пандусов

На существующие лестницы установка пандусов запрещена из-за несоответствия уклона нормативным требованиям.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП 59.13330.2012, их размеры должны соответствовать следующим показателям:

  • ширина — не менее 1850 мм;
  • глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
  • размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

  • на едином прямом марше — 900х1400 мм;
  • при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
  • при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
  • на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

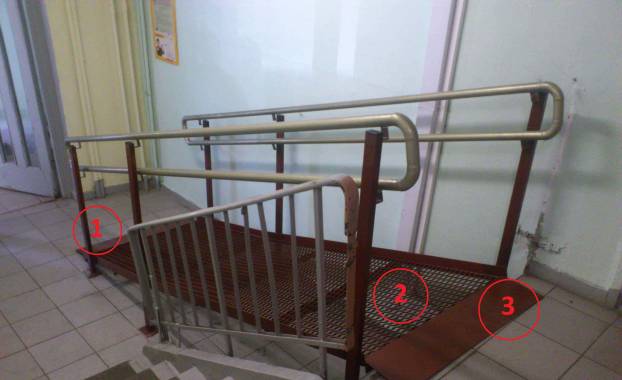

пандус в сложенном состоянии
Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

  • установка на всех участках наклонных дорожек и горизонтальных площадок;
  • высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
  • расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
  • крепление ограждений производится только с наружной торцевой стороны;
  • на окончании нижнего марша перила и поручни должны выступать на 300 мм;
  • сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

размеры поручней
Нормативные размеры поручней.

Как сделать пандус самостоятельно

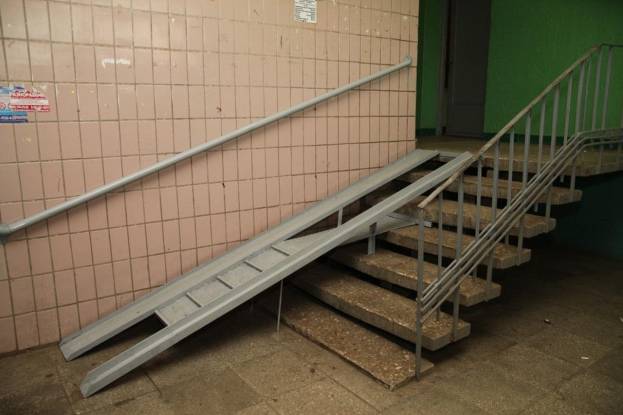

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

чертеж пандуса
Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Создание пандуса своими руками

Для многоэтажного жилого дома оптимальным вариантом станет установка металлического пандуса, который состоит из двух аппарелей, установленных параллельно. Ширина одного элемента конструкции составляет в среднем около 20 см.

Важно! Для создания безопасного пандуса, поверхности швеллеров изготавливаются из специального материала с рифлением или антискользящими накладками.

Подготовительные работы

Перед началом установки пандуса необходимо уяснить несколько нюансов, которые очень важны в процессе. Это, к примеру, то, что конструкция должна быть легкой для простоты использования, но при этом обладать достаточной толщиной для возможности выдержать вес детской коляски.

При монтаже необязательно соблюдать соответствие длины пандуса и лестничного марша. Чем длиннее пандус, тем он более пологий, что облегчает передвижение по нему с детскими колясками. Но, как показывает практика, дополнительного места около лестницы в большинстве подъездов просто не хватает, поэтому устанавливаются пандусы с крутым углом наклона.

Швеллеры обязательно дополняются распорками с толщиной примерно 5 мм и шириной около 40 мм. Эти функции могут выполнять стальные полосы или металлические уголки.

Обязательно перед созданием пандуса на лестнице в подъезде выполнить его проект на бумаге, чтобы представлять, какая конструкция получиться в итоге.

Монтаж пандуса

Обустройство металлического пандуса идет в соответствии со следующими этапами:

  1. Подготовка отверстий под петли в швеллере. Для большей надежности устанавливаются дверные петли. Петли в нижней части конструкции закрепляются болтами с потайными шляпками.
  2. Удлиняющие пластины подбираются размером, соответствующим габаритам петель. При этом длина их должна быть достаточной, чтобы была возможность завести их на перила и зафиксировать.
  3. Перед тем как соединить все составные элементы конструкции пандуса между собой, необходимо определить ширину между рельсами в соответствии с габаритами детских колясок.
    Важно! В откидной конструкции не должно быть зазора между ступенями и распорками для исключения непредвиденных ситуаций с тем человеком, который везет коляску.
  4. Финишным этапом установки конструкции становится монтаж механизма, который зафиксирует пандус на перилах. Одним из вариантов устройства такого механизма является создание петли на дальнем конце швеллера, продевание через нее цепи, в которую устанавливается защелкивающийся замок при поднятии пандуса. Если же пандус установлен так, что поднимается он к стене, то можно смонтировать просто шпингалет.

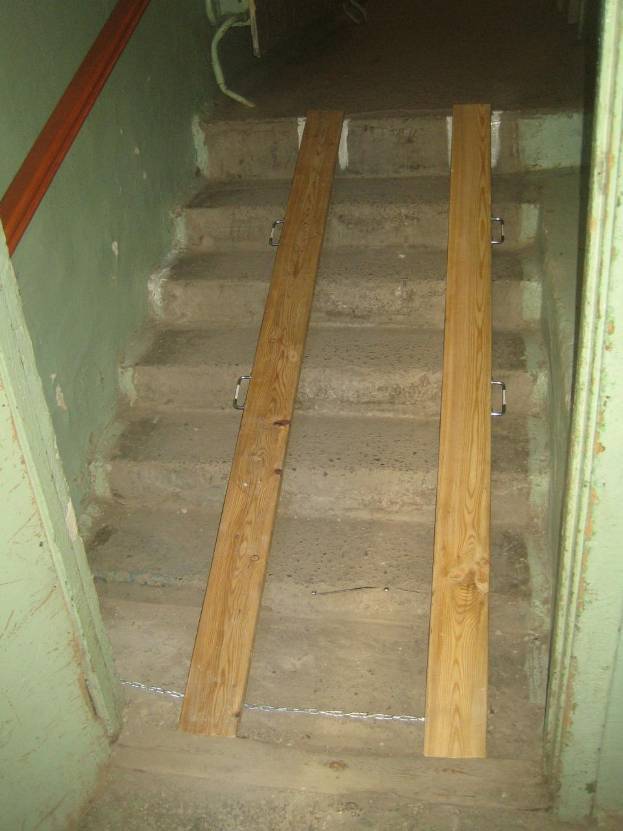

Устройство пандуса из дерева

Алгоритм сооружения такой модели пандуса является сходным с тем, что описывался ранее, но все-таки есть свои нюансы, о которых не следует забывать:

  • Легкие рельсы в конструкции заменяются досками необходимого размера. Габариты подбираются с учетом того, чтобы доски перекрывали по длине весь лестничный марш.
  • Аналогично предыдущему процессу, широкие доски – рельсы фиксируют друг с другом при помощи распорок, в роли которых выступают брусья.
  • К перилам пандус крепится за счет наличия дверных петель в конструкции.
  • Эстетичный вид пандуса играет немаловажную роль. Так, нижняя его часть может быть обработана лаком, что не только улучшит внешний вид конструкции, но и защитит материал от воздействия влаги. Верхняя же часть ни в коем случае не покрывается лакокрасочными материалами во избежание создания слишком скользкого покрытия, по которому будет сложно спустить коляску.

Где устанавливается пандус для инвалидов?

Стационарные предпочтительнее устанавливать возле входа в здание или в лестничном пролете. Потому как предполагается, что они будут использоваться длительное время. Откидной пандус удобен для месторасположения в ограниченном пространстве. Это конструкция с определенным креплением, которое располагается на стене или перилах. Откидной пандус отличается тем, что он при любой необходимости разбираем и собираем снова.

Нормативные требования по установке

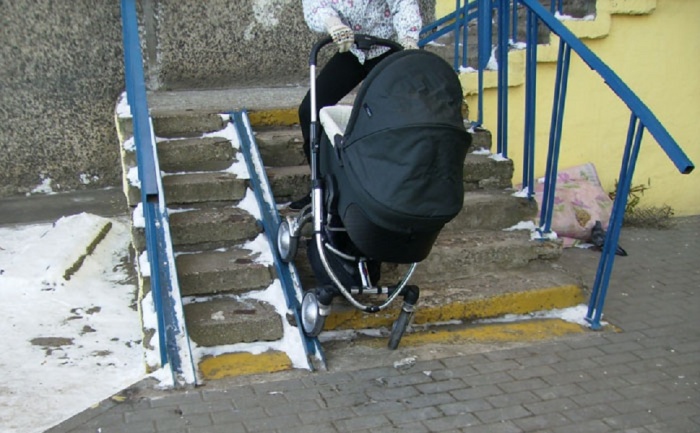

Монтаж аппарелей для детских колясок осуществляется в строгом соответствии с установленными требованиями. К основным документам, которые регламентируют правила установки и размеры конструкции, относятся ГОСТ Р 51261 и СНиП 35-01-2001. Внимания заслуживают следующие положения:

  • Пандусы для колясок устанавливают на лестницах, ширина которых превышает 1,35 м.
  • При ширине лестницы более 2,5 м необходимо предусмотреть разделительные поручни.
  • Подъем ступеней не должен превышать 15 см.
  • Высота одного марша пандуса не должна преодолевать отметку в 80 см, максимальный угол наклона – 8%.
  • Минимальная ширина аппарелей для детских колясок составляет 1 м.
  • Размер горизонтальной площадки в глубину при повороте пандуса должен составлять не менее 1,5 м.
  • При перепаде высоты более 0,45 м конструкция должна оборудоваться поручнями, монтаж которых производится на расстоянии 0,7 и 0,9 м от поверхности.

Какие еще требования, предусмотренные СНиП и ГОСТ, необходимо выполнить при оборудовании пандуса для колясок:

  • Если пандус относится к рельсовому типу, расстояние между направляющими не должно препятствовать свободному перемещению коляски.
  • При высоте подъема более 0,45 м и длине марша свыше 1,5 м конструкция также нуждается в оснащении поручнями, которые превышают размеры пандуса по длине на 30 см с обеих сторон.
  • При установке двухъярусных поручней, нижний уровень расположен на высоте 60 см, верхний – 80-90 см.

Учитывая строгий регламент оборудования пандусов и наличие в ГОСТ и СНиП жестких требований к размерам конструкций, стоит рассмотреть вариант приобретения готовых изделий. Следующее фото наглядно демонстрирует требования к размерам при установке пандуса для колясок:

Пандус для детских колясок

Изготовление металлической конструкции

В многоэтажном доме наиболее практично сделать откидной универсальный пандус на основе двух металлических швеллеров, установленных параллельно. Необходимая ширина одного элемента подбирается в зависимости от модели коляски и в среднем составляет 20 см.

Важно! Для безопасности передвижения швеллеры должны обладать рифленой поверхностью или иметь покрытие из специальных противоскользящих накладок.

Подготовительный этап

Моменты, которые следует учесть до начала монтажных работ:

  • Удобство эксплуатации обеспечит легкий вес откидной конструкции для детских колясок. При этом толщина металлической конструкции должна выдержать нагрузку спускаемого транспорта.
  • Соответствие размеров рельс и лестничного марша необязательно. При наличии достаточного места, есть возможность изменить угол наклона. Стоит отметить, что увеличение длины аппарелей способствует уменьшению угла наклона. Пологий откидной пандус облегчит процесс спуска и подъема по нему с детской коляской.
  • Зачастую лестница в подъезде не обладает дополнительным свободным местом вокруг, поэтому длина швеллеров должна подбираться по размеру марша, в результате чего откидная конструкция для перемещения детских колясок выходит с крутым наклоном.
  • Для швеллеров подбирают распорки, соединяющие параллельные элементы. Толщина деталей может достигать 5 мм, ширина – 40 мм. Функции распорок выполняют полосы стали подходящей прочности или металлические уголки.

Пандус для детских колясок

Монтаж

Процесс обустройства пандуса включает следующие этапы:

  • В швеллере подготавливаются отверстия под петли. Надежность и долговечность откидной конструкции для колясок обеспечат прочные дверные петли.
  • Болты с потайными шляпками помогут закрепить петли снизу швеллера.
  • Ширина удлиняющих пластин должна соответствовать размерам дверных петель. При этом длина деталей подбирается с таким расчетом, чтобы ее хватило завести за перила и зафиксировать крепежными элементами. Выемки в пластинах для пандуса должны превышать ширину вертикальных стоек самих перил.
  • Перед соединением отдельных деталей пандуса (швеллеров и распорок), определяют требуемую ширину между аппарелями в зависимости от конструкции детских колясок.
  • В откидном пандусе следует исключить зазор между ступенями и распорками, чтобы избежать опасной ситуации с человеком, везущим коляску.

В заключение переходят к оборудованию устройства, которое будет фиксировать откидной пандус на перилах лестницы. Один из вариантов крепления заключается в следующем:

  • На дальнем швеллере монтируется петля.
  • Сквозь петлю продевается цепь, которая защелкивается замком после подъема пандуса для колясок.
  • При закреплении пандуса возле стены без перил, на конструкции можно предусмотреть шпингалет.

Пандус для детских колясок

Обустройство деревянного пандуса

Этапы сооружения деревянной модели откидного пандуса обладают схожестью с изготовлением металлического изделия, но отличаются по сложности. Для работы потребуется:

  • Легкие рельсы заменяют деревянные доски требуемой толщины и ширины. Размеры подбираются с учетом возможности полного перекрытия пандусом лестничного марша.
  • Аналогично предыдущему процессу, широкие доски фиксируются между собой распорками, в роли которых выступают деревянные бруски.
  • Крепление откидного пандуса к перилам осуществляется за счет петель.
  • Не стоит забывать о местоположении распорок, которые не должны создавать препятствия при движении человека с коляской.
  • Когда в пандусе не нуждаются, его фиксируют возле перил. В качестве петли для закрепления цепочки может выступить обыкновенная дверная ручка.

Пандус для детских колясок

Долговечность и эстетичный внешний вид пандуса для колясок играет не последнюю роль при их эксплуатации. Нижнюю часть конструкции можно обработать лаком для защиты от воздействия влаги, рабочая поверхность покрывается олифой. Верхняя часть откидного пандуса должна обладать шершавой поверхностью, чтобы исключить излишнее скольжение детской коляски.

Важно! Независимо от материала изготовления, конструкция не должна устанавливаться вплотную к стене или перилам. Минимальный зазор составляет 50 мм, это предотвратит касание к вертикальным поверхностям при движении.

Пандус для детских колясок

Угол наклона

Главное в любом пандусе – это угол его наклона к поверхности, или градус уклона. Он измеряется в процентном соотношении и имеет следующие требования:

  • Угол уклона к поверхности должен составлять 5%, или 2,9°. Кроме этого, высота подъема должна равняться 80 см;
  • Угол уклона может быть увеличен до 10%, или 5,7°, если пол в помещении, где устанавливается пандус, неровный и имеет перепады высот до 20 см;
  • При установке пандуса кратковременного использования и при вертикально подъеме приспособления не более 50 см и длины не более 60 см, угол уклона может быть увеличен с 5 до 8%, или 4,8°;

Физические размеры пандусов

Важной характеристикой любого пандуса является его размер.

Размер также соблюдается в соответствии с установленными правилами:

  1. Перед установкой пандуса необходимо соорудить специальные площадки до спуска и после спуска. Ее размер должен превышать размеры инвалидной коляски в несколько раз;
  2. Ширина конструкции пандуса при одной полосе более 90 см. При обустройстве с двумя полосами движения, ширина — не менее 180 см. При этом угол наклона должен составлять 6,7%. В некоторых случаях, между полосами движения устанавливается поручень;
  3. При сооружении конструкции с несколькими пролетами, между пандусами монтируются площадки промежуточного характера. Ширина площадки должна быть в два раза больше ширины марша, а глубина — 150 см.

Пандус телескопический

Пандус телескопический

Физические размеры поручней

Особенной составляющей пандусов, как можно заметить, являются поручни.

Они, как и весь пандус, разрабатывается на основе все того же ГОСТа:

  • Обязательная установка поручней предусматривается на конструкциях, длина которых превышает 180 см, а высота – 15 см;
  • Поручни обязательно должны быть длиннее самого пандуса на 30 см, диаметр поручня может колебаться от 30 до 50 мм. Поручни обязательны к установке по все длине пандуса с обеих сторон;
  • Монтаж поручней рекомендуется делать на высоте в 60 см, иногда на высоте в 80 см. Для детей, поручни устанавливаются на высоте 50 см;
  • Чтобы предотвратить соскальзывание колясок с пандуса, на нем устанавливаются по бокам специальные 5-ти сантиметровые бортики.

Как известно, пандусы устанавливают в основном в общественных местах, и, конечно же, в подъездах.

Источники
  • https://invalidu.com/tovary/pandusy-invalidov
  • https://DomZastroika.ru/lestnicy/pandusy-dlya-invalidov-kolyasochnikov.html
  • https://lestnitsygid.ru/perenosnye/osobennosti-ispolzovaniya-otkidnogo-i-skladnogo-pandusov.html
  • https://TifloCentre.ru/pandusy.php
  • https://2proraba.com/lestnica-krylco/pandus-dlya-detskix-kolyasok-trebovaniya-razmery.html
  • http://lestnica-mpl.ru/otkidnoj-pandus-dlya-detskih-kolyasok.html
  • http://obrawa.ru/pandus-dlya-detskih-kolyasok/
  • https://noalone.ru/infocentr/dosug/pandus-svoimi-rukami/

Андрей
Андрей
Задавайте вопросы в комментариях
Задать вопрос

Помогла ли вам статья?

Оцените статью
( Пока оценок нет )
Ремонт и отделка
