Предназначение

Строительный элемент под названием оголовок представляет собой металлическую пластину с приваренной к ней короткой трубой и ребрами жесткости. Оголовком накрывается верхний торец сваи после ее заглубления. Он крепится к опорному элементу при помощи сварки или болтовым соединением.

Функция оголовков состоит в том, чтобы стать опорой для последующих уровней надстройки и равномерно распределять нагрузку на фундамент от всего строения. На плоскость оголовков будут опираться строительные плиты и балки. Также на них может производиться крепление бруса. В связи с этим все опорные элементы должны быть расположены на одном уровне относительно друг друга.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Но в большинстве случаев загнать сваи на строго одинаковую глубину просто невозможно. Чтобы обеспечить ровную плоскость для установки плит и балок, верхние концы свай срезаются на одном уровне с единой горизонталью.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Также благодаря установке торцового наголовника степень повреждения сваи коррозией значительно снижается.

Оголовки могут быть разной формы и типа в зависимости от вида и конфигурации используемых при строительстве свай.

Изготавливаются торцовые элементы из высокопрочной конструкционной стали. Для дополнительной защиты оголовки покрывают грунтовками на основе алкидов.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Виды опорных элементов:

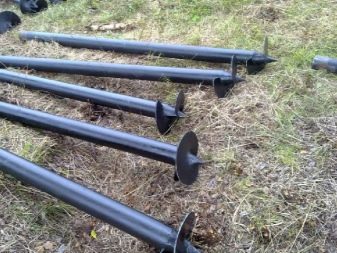

  • Винтовые. Такие сваи представляют собой металлические трубы различного диаметра, имеющие винтовое основание. При вращении металлической опоры она погружается в грунт на нужную глубину. Для закрепления опорного элемента после заглубления в полость трубы заливается бетонный раствор. Размеры диаметра таких опорных конструкций варьируются от 108 мм до 325 мм.
  • Буронабивное или бетонное основание. Для установки требуется пробивание почвы буром. В углубления помещается каркас из арматуры и заливается бетон.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Преимущества винтовых свай:

  • хорошо удерживают строение при обширных паводках;
  • могут использоваться для строительства на неустойчивых почвах и неоднородном рельефе;
  • установка опорных элементов может производиться при любых погодных условиях, включая морозы;
  • равномерное распределение нагрузки от всего строения, исключение – перегрузки фундамента и перекосы;
  • позволяют осуществлять регулируемый подъем строения над уровнем грунта.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Виды

Оголовки для винтовых свай имеют основание в виде круглой короткой трубы различного диаметра.

Торцовые элементы для свай, прежде всего, различаются по форме верхней пластины. Они могут быть П- и Т-образными.

П-образные элементы имеют на своей поверхности скобы. Они монтируются на сваи для последующей укладки на них балок или бруса. Причем важно подобрать ширину скоб, строго подходящую под размеры балок.

Второй тип оголовков имеет полностью гладкую поверхность. На него может укладываться и плиточный ростверк.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Следующий параметр наголовников на сваи – это диаметр пластины и трубчатого основания. Эти размеры зависят от диаметра опорных элементов, установленных в основе фундамента возводимого строения.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Минимальный диаметр круглой трубы нижней части оголовка составляет 57 мм. Максимальная нагрузка, которую можно возложить на подобную основу, – не более 800 кг. Такие тонкие сваи используют обычно для строительства облегченных зданий и конструкций: гаражей, сараев, беседок.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Наиболее распространены в частном строительстве средние по размеру и прочности сваи. Их диаметр составляет 89 мм. Они применяются даже на торфяных и заболоченных местностях для возведения дачных домов, бань, заборов, гаражей.

Максимальный размер основы оголовка составляет 108 мм. Он монтируется на толстую и прочную опору. Такие конструкции выдерживают массу до 3,5 тонн. Они могут заглубляться в любой тип грунта. Используются для строительства опоры под тяжелые здания и конструкции, в том числе мосты.

Также наголовники могут быть приварными или съемными. Первый вид крепится к основе при помощи сварки. Съемные торцовые элементы могут закрепляться болтами.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Виды и размеры

Форма оголовка может быть в виде круга, квадрата, прямоугольника, многоугольника. Она соответствует форме самой сваи.

Свайный оголовник может иметь форму в виде буквы «Т» или «П». Конструкция в виде буквы «Т» позволяет устанавливать опалубку или плиты для последующей заливки фундамента. Конструкции в виде буквы «П» позволяют устанавливать только балки.

Самыми распространенными видами свай, применяемых при строительстве зданий, являются железобетонные и винтовые.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Железобетонные

Трубы из бетона устанавливают в пробуренный участок земли. Сваи обладают высокими прочностными свойствами, устойчивостью к коррозии, перепадам температур. Их используют при масштабных строительствах многоэтажек, торговых центров, производственных зданий. Установка таких конструкций требует немалых финансовых вложений.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Винтовые

Конструкции представляют собой металлические трубы с винтовой поверхностью. Погружение в землю таких элементов производится путем закручивания трубы вокруг своей оси. Сваи применяются при строительстве менее крупных объектов, например, частных жилых домов. Их установка не требует применения дорогостоящей техники, а также крупных вложений.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Среди винтовых свай выделяют следующие типы:

  • конструкция, по внешнему виду напоминающая шуруп с резьбой среднего размера;
  • конструкция с широколопастной поверхностью с завитком в нижней части опоры;

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Деревянные

Такие опорные элементы применяются при строительстве одно- или двухэтажных построек.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Различают два вида опорных конструкций.

Разборные

Оголовки крепятся с помощью болтов. Снимаемые элементы применяются при заливке фундамента на тяжелый грунт, при установке опорных конструкций вручную, а также в деревянных опорах.

Оголовки свай: что это такое и какие бывают

Неразборные

Оголовки крепятся к сваям с помощью сварных швов. Следует отметить, что такой шов имеет небольшой зазор. Это необходимо для того, чтобы во внутреннюю поверхность поступал воздух. Такие элементы применяются в случае использования бура для установки опор.

Размеры оголовка подбираются в зависимости от вида, диаметра сваи, а также от веса конструкции, которая устанавливается на оголовок. Его диаметр должен быть немного больше, чем диаметр сваи. Это необходимо, чтобы конструкцию можно было легко соединить.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Например, диаметр средней части винтовой опоры находится в диапазоне от 108 до 325 мм, а диаметр самого оголовка усиленного может составлять 150х150 мм, 100х100 мм, 200х200 мм и другие. Для их изготовления применяется сталь 3СП5. Такие сваи способны выдерживать нагрузку до 3,5 тонн. Они подходят для любого типа грунта.

Оголовки серии Е, изготавливающиеся из стали СП 5, толщина которой составляет 5 мм, имеют размеры 136х118 мм и 220х192 мм. Оголовки серии М имеют размеры 120х136 мм, 160х182 мм. Оголовки серии F, применяющиеся для фиксации обвязки, имеют размеры 159х220 мм, 133х200 мм. Оголовки серии U, изготавливающиеся из стали, имеют размеры 91х101 мм, 71х81 мм.

Оголовки свай: что это такое и какие бывают

Наименьший диаметр оголовков представлен серией R. Сваи имеют размеры диаметра 57 мм, 76 мм или 76х89 мм. Такие конструкции способны выдерживать сравнительно небольшой вес постройки. Поэтому их чаще применяют при возведении беседок, гаражей, летних домиков.

Сваи с диаметром 89 мм используют при строительстве небольших построек в местах повышенного содержания грунтовых вод.

Бетонные сваи имеют оголовок в форме квадрата, минимальные размеры сторон которого составляют около 20 см. Длина таких свай зависит от веса возводимого строения. Чем больше тяжесть, тем длиннее должна быть свая.

Оголовки свай: что это такое и какие бывают

Выбор правильной опорной конструкции позволит получить по-настоящему надежный фундамент, который прослужит не один десяток лет.

Подгонка свай

Для придания опорным элементам одинаковой высоты применяется их обрубка или обрезка. Этот процесс несколько трудоемок и требует сноровки, но все же вполне выполним своими руками.

Этапы работ:

  • В начале следует выбрать контрольную опорную сваю. Именно на ее высоту надо будет ориентироваться при коррекции длины других опорных элементов.
  • На остальных опорах маркером наносится линия, по которой будет производиться обрубка или обрезка трубы. Единство горизонтали следует сверять с лазерным или гидравлическим уровнем.
  • Срубка концов опорных элементов выполняется с помощью тяжелого отбойного молотка. Предварительно линия обрубки зачищается напильником. Удар наносится горизонтально по верхнему краю трубы.
  • Для обрезки труб основания можно использовать болгарку или абразивную пилу. Срез производится по намеченной маркером линии движением вдоль диаметра основы либо к центру сваи.
  • Еще одним вариантом для среза концов свай является применение гидравлического оборудования. Его аренда, а тем более покупка, стоят недешево. Однако этот способ дает возможность сделать срез очень ровно, без повреждения или скола всей основы.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

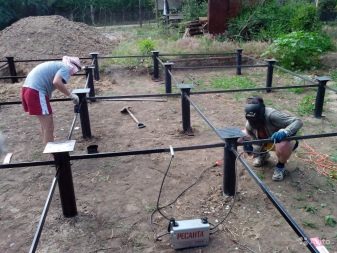

Установка торцов:

  • Подготовленные сваи следует зачистить от краски при помощи шлифовального оборудования.
  • Оголовок насаживается на основу. При помощи уровня следует проверить его горизонтальность.
  • Осуществляется предварительная приварка элемента в 3-4 местах точечной сваркой.
  • Сварочным аппаратом оголовок приваривается по всей окружности. Следует оставить не приваренным небольшой участок в 5-10 см. Он необходим для прохода воздуха и вентиляции внутри трубы основания.
  • Шов от сварки следует зачистить и нанести краску или грунтовку.

Оголовки свай: что это такое и какие бывают
Оголовки свай: что это такое и какие бывают

Достоинства и недостатки

Начинать говорить о достоинствах свайно — винтового фундамента надо с позиции простоты проводимого процесса. Ведь для этого не нужна специальная техника, хотя именно с ее помощью монтажный процесс ускоряется до максимума. Ведь, что собой представляет данная разновидность фундаментных конструкций? Это металлическая труба, на конце которой установлен бур. Трубу вкручивают в грунт до необходимой глубины.

фото 9087

После установки всех свай их обвязывают металлическими или деревянными профилями (швеллер, двутавр,брус), которые образуют ростверк здания. На него и укладывают стеновые и напольные конструкции. Здесь нет опалубки, почти нет бетонного раствора, нет длительного времени, которое выделяется на высыхание бетонной смеси. Такой фундамент под дом небольших размеров можно смонтировать за один день.

При этом установку свайно — винтового фундамента своими руками можно провести на любых видах грунтов. Это касается регионов и с болотистой местностью, и вечной мерзлотой, и на участках с подтоплением весной. Но чаще всего его устанавливают на участках с уклоном, где работы по сооружению фундамента из бетона требуют особого подхода, больших финансовых и трудовых затрат. Ведь углублять сваи можно на любое расстояние, все зависит от длины трубы. Поэтому очень удобно выставить их в одной горизонтальной плоскости в независимости от рельефа местности.

фото 8654

И еще несколько преимуществ:

  1. Проводить монтаж можно в любое время года.
  2. Нет необходимости исследовать грунт на уровень пролегания грунтовых вод.
  3. Фундамент для дома из винтовых свай не подвергается негативному воздействию пучения грунта.
  4. Для свайно —  винтового фундамента нет надобности выкапывать большой котлован или рыть траншеи, что снижает затраты на его сооружение.
  5. Он не будет тянуть капиллярную влагу из почвы, что гарантированно сохраняет стены дома.
  6. В пространстве между полом и грунтом можно запланировать прокладку коммуникационных сетей.
  7. Срок службы зависит от технических характеристик труб – их толщины, металла и способа защитного нанесения.
  8. Давно подсчитано, что такая конструкция дешевле бетонной на 30 — 40%.

К минусам свайно — винтового фундамента можно отнести некачественное изготовление самих свай. Сегодня их изготавливают и кустарным производством в небольших цехах, где за качество никто не отвечает. Но есть и более серьезные недостатки:

  1. Вкручивать винтовые сваи в каменистую или скальную породу очень сложно, а иногда и просто невозможно. Если принято решение использовать их на таких участках, то приготовьтесь к большим сложностям.
  2. Обязательно обустраивается система водоотведения, что приводит к увеличению бюджета.
  3. Коррозию металла никто не отменял. И хотя винтовые сваи обрабатываются защитными покрытиями, природа делает свое дело. Особенно это относится к участкам с повышенной химической активностью. Поэтому фундаменты СВФ не рекомендуется сооружать вблизи железных дорог, разрабатываемых шахт, высоковольтных линий электропередач.
  4. Полноценный подвал под домом, установленным на винтовые трубы, не получить.

Недостатков свайно винтового фундамента немало. Но если правильно выбрать сваи по техническому назначению, если грамотно провести их монтаж, то можно гарантировать их высокую несущую способность и длительный срок службы.

Антикоррозионное покрытие

Это немаловажный критерий выбора. В заводских условиях винтовые сваи обрабатывают разными защитными составами. Это может быть цинкование (холодное и горячее), покраска, нанесение полимеров и смол.

Из все предложенных вариантов предпочтение лучше отдать оцинкованному покрытию, нанесенному методом холодного цинкования, полиуретановому слою или эпоксидному. Если сваи были приобретены без защитного нанесения, то его надо будет провести своими руками. При этом можно подземную часть обработать хорошим материалом, а надземную недорогим.

Сваи – что это такое?

Сваи представляет собой опоры, которые могут быть сделаны из различных материалов, а именно из бетона, металла, каркаса, железобетонной конструкции, шпунта или грунта. Их часто используют для того, чтобы построить устойчивый и не подверженный коррозии и грунтовым водам фундамент. В зависимости от особенностей структуры земли, на которой и будет выполнена заливка основы, застройщики вправе использовать различные способы установка подобных опор, и главный критерий в этом деле – общая масса конструкции здания, а также плотность грунта, на котором будет выполнено возведение.

Для этого иногда используют дизель-молот, копер, гидравлический молот, вибропогружатель и даже сваевдавливающую машину. В отдельных случаях, когда есть вероятность попадания слоев камня, используется бур.

Оголовки свай

Даже очень опытные специалисты не могут устанавливать сваи так, чтобы их верхняя часть, которая и станет опорой для всего фундамента, располагалась на одном уровне. Такие опорные части и называют оголовками для свай. Во многом форма оголовка будет зависеть именно от сваи, которая будет использована для монтажных работ. Так, свая может быть прямоугольной, квадратной и даже круглой. Помимо этого, для удобства установки основы можно использовать различные варианты крепежа.

Чтобы под фундамент залить  основу на требуемом уровне, мастеру потребуется установить на колонны особый каркас, который еще называют ростверком, и который можно закрепить при помощи оголовков.

Разновидности и их особенности

Оголовки для винтовых свай могут отличаться не только форме, которая, естественно, будет соответствовать форме самой сваи, но и по размеру. При этом важно не забывать, что при использовании бетонной или винтовой сваи наконечники тоже будут отличаться между собой. Важный нюанс во время выбора оголовка, это его форма – она бывает Т-образной, или же П-образной. При установке ростверка на первый вариант головка требуется дополнительная установка опалубки, а также плита дл заливки фундамента. Во втором случае можно использовать только балки, и их диаметр обязательно должен совпадать с шириной наконечника.

Размеры

Наибольшая популярность на строительном рынке у винтовых и железобетонных свай, так как благодаря сочетанию невысокой стоимости, длительного срока эксплуатации и надежности они продолжают быть востребованными. Во время выбор материалов застройщики руководствуются не только особенностями земли, но также и тем, какая величина нагрузки будет на землю и фундамент в виде устанавливаемого помещения. При учете всех нюансов и следует выбирать конструкции для установки ростверка.

Средний размер оголовка винтовой сваи в диаметре, а точнее в ее трубной части, варьирует от 18.8 до 32.5 см. Диаметр же самого оголовка может колебаться от 15 до 20 см. Самая небольшая труба по диаметру – это та, которая составляет 5.7 см. Такая основа способна выдерживать нагрузку, то лишь в 800 кг. Чаще всего такие сваи используют для того, чтобы построить небольшие и легкие хозяйственные постройки, а именно сарай, гараж или беседку.

Более широкие сваи имеют диаметр оголовка в 8.9 см. Столбы с подобным диаметром используют или на заболоченных, или на торфяных местах и возводят бани, дачи, заборы и гаражи. Сваи, имеющие размер оголовка в 10.8 см считаются самыми «выносливыми», так как они способы с легкостью выдержать вес в 3.5 тонны, а еще их устанавливают механическим способом и они подходят практически для всех типов земли. Бетонной оголовок свай обладает квадратной формой и имеет длину сторон от 20 см и выше. Чем больше вы планируете нагрузку, то больше должна быть длина железобетонной сваи.

Виды оголовков
Да, оголовки бывают двух типов, и способ монтажа будет зависеть от типа каркаса строения. Но в особых случаях они и вовсе не нужны, к примеру, если вы планируете строительство дома из газоблоков. В таком случаи просто требуется связать швеллеров и на них сверх уложить железобетонные плиты. Сли же здание будет каркасного типа, или вы планируете использование бруса, допускается использование съемных или приварных наголовников. Главным преимуществом приварных элементов является то, что свая будет изолирована от таких раздражителей внешнего типа, вроде воды и кислорода.

Степень коррозии сваи с таким оголовком уменьшится. Сваи, которые имеют приварной оголовок, устанавливают ямобуром, и обязательно используются 3-6 косынок, имеющих диск с 6 отверстиями. Диаметр диска может быть 15, 20 и 25 см. Установка свай для фундаментов, выполненная вручную, требует только съемных элементов, и то же самое требуется, если вы знаете, что грунт слишком тяжелый и сильно промерз. В этом случае сваю следует заглубить на максимум, а после обрезать конец трубы и установить оголовок.

Какие лучше – железобетонные или винтовые?

Вопрос о подборе материала для свай всегда будет открытым, так как многое зависит от размера постройки. Если у застройщика заказ промышленного масштаба, вроде строительства торгового или административного здания, высоток, мостов, то, конечно же, будут использовать лишь железобетонные столбы. Они очень прочные к действию коррозии, и с легкостью выдерживают температурные перепады. А вот минусом такого вида можно назвать высокую стоимость монтажных работ, так как они могут быть выполнены лишь с участием особой техники.

По способу установки не такими затратными являются винтовые сваи. Их можно устанавливать даже при использовании человеческих ресурсов. По этой причине такие сваи чаще всего используют, если планируют строить дачный домик или коттедж небольшого размера.

Срезать или скалывать – вот в чем вопрос

Следует позаботиться о том, чтобы конструкция имела ровный фундамент, и поэтому когда монтажные работы окончена, сваи обрезают на требуемом уровне.

Сруба оголовков выполняется при помощи:

  • Гидравлической обрубки (при строительстве торгового центра или жилого комплекса).
  • Отбойного молота (при небольшом объеме работ).

Чтобы выполнить все требуемые манипуляции, мастеру требуется отметить нужную высоту, на которой будет обрезанная свая, а после этого, если речь идет о бетонной конструкции, при помощи подручных средства следует проделать борозду и отколоть излишки бетона. Оставить нужно только металлический каркас, который будет срезан при помощи гидравлических ножниц и отбойного молотка. Если требуется, мастер могут выполнить подвязку оставшихся прутов и опалубки фундамента.

Но учтите, что такой способ удаления излишком занимает достаточно много времени и в целом считается трудоемким. В смена мастера могут обработать не больше 15 оголовков. Куда быстрее и дешевле будет срезать торцы. Да, такой способ экономит время и средства. Он отлично подойдет для работ с разными типами свай. Большой плюс в том, что обработка торцов получается скоростной, а это в значительной мере уменьшает время на то, чтобы обустроить каркас (ростверк).

Перед началом работ от вас требуется наметить линию среза при помощи маркера или мела, а для ровности спила требуется проделать по окружности борозду. Если свая или инструмент начинает нагреваться, их следует отключить, охладить и лишь после этого продолжить работы. Минус такого способа обработки – арматура после обработки полностью непригодна, а еще очень быстро изнашивается рабочий инструмент. Это, в свою очередь, влечет за собой дополнительные траты на покупку расходников.

Обвязка брусом

После того, как вы купите брус, его для начала следует хорошенько обработать с использованием антисептика, чтобы минимизировать появление и развитие плесени. Также брус не должен быстро и с легкостью воспламеняться, и для этого тоже проводят обработку при использовании таких составов, которые названы антипиренами. После проверки оголовков, которые обязательно должны находиться в горизонтальной плоскости на одном уровне, оголовки прокладывают рубероидом.

Чертеж свайного оголовка
После этого из брусьев можно делать обвязочный элемент. Для этого один брус следует состыковать со вторым, а устройство стыковки должно быть «в лапу» или «пол дерева». Каждый брус углового типа желательно закреплять при помощи металлических уголков, которые будут прикреплены на саморезы. После укладки прикрепите брус к оголовкам свай.

Для этого в балках нужно сделать сквозное отверстие в оголовке, а после выполнить конечный монтаж брусьев при использовании болтов. Подпиливать брус запрещено, даже если есть несоответствие горизонтального положения, так как это впоследствии может привести к перекосу здания. Перед возведением стен следует проложить слой гидроизоляции рулонного типа. Устройства этого вида даст возможность избежать пагубного действия влаги.

Подготовка к сборке

Если для изготовления фундамента были подобраны сваи из металла, потребуется провести подготовительные работы, и тогда оголовки для свай будут служить вам дольше. После обрезания сваи на уровне 2-3 см от места спила требуется удалить слой покрытия, который является прямой защитой материала от воздействий факторов окружающей среды. Для этого идеально подходит щетка по металлу или же особая насадка для болгарки.

Правила установки наголовников

Монтаж оголовков свай
Монтаж начинается после закручивания стержней до нужной отметки и после их обрезании на уровне.

Последовательность выполнения операций:

  1. В первую очередь следует надеть элемент на стержень и начертить отметку уровня посадки трубы.
  2. Снять оголовок и очистить трубу до верха. Это необходимо выполнить для получения качественной сварки.
  3. Затем оголовок надо надеть и с помощью уровня проверить горизонтальное расположение.

Последний пункт выполнять нужно обязательно, если будут обнаружены отклонения, значит, что труба неправильно отпилена и эту погрешность нужно исправить.

Установка на винтовые сваи

Установка
Выполнение монтажа фундамента заканчивается закреплением на каждой конструкции металлического оголовка. Чтобы приступить к сварочным работам, необходимо выполнить зачистку от краски, для этого элемент устанавливается на верх сваи. Горизонтальное положение проверяется с помощью уровней. Если не удалось получить удовлетворительный результат, то нужно устранить причину неровностей.

Технология выполнения работ:

  1. Край оголовка отметить напильником шириной от 20 до 30 мм, металл отчистить от краски до блеска. Операция производится с помощью болгарки, оборудованной диском для зачистки либо щеткой. Одной кордщетки хватит, чтобы зачистить 20 швов. От старой краски очищается металл при помощи зачистного диска.
  2. Оголовок приваривается при помощи сварочного инвертора. Для этого берутся универсальные электроды диаметром 3 мм и задается сила тока от 90 до 100 А. Если работы длятся долго, а сила тока составляет 6 А, то срабатывание автоматов производится через минуту, а при силе тока 10 А срабатывание отмечается реже.

Как производится сварка:

  1. Элемент устанавливается по горизонтали, для этого контролируется его положение в пространстве.
  2. Приваривание осуществляется точечной сваркой в 2-3 местах.
  3. Приваривание осуществляется по периметру. Для этого оставляется небольшой зазор в шве, длиной от 10 до 20 мм, чтобы обеспечить вентиляцию внутреннего пространства.

После проведения сварочных работ, необходимо при помощи щетки и молотка убрать шлак. Для этого можно использовать кордщетку от углошлифовальной машины. До остывания сваи очищенные места следует снова покрыть краской, чтобы обеспечить прочное покрытие, обеспечивающее защиту материала от негативных факторов.

Установка на бетонные сваи

Установка на бетонную сваю
После того как свая установлена в грунт, нужно выступающие участки привести к единой отметке по горизонтали.

Эта процедура выполняется двумя способами:

  1. Срубкой излишнего бетона.
  2. Обрезкой участка сваи.

Перед этим действием необходимо с помощью уровня (гидравлического или лазерного) выполнить проектную отметку и поочередно отмечать ее на каждой свае.

Срубку можно производить отбойным молотком. Это способ недорогостоящий, но он не всегда приносит должный эффект. Поэтому лучше всего использовать гидравлические ножницы, так линия среза получается четкой и процесс работ осуществляется быстрее. На срубку будет уходить меньше времени, около 5-10 минут.

Производительность увеличивается, за счет устройства инструмента: по уровню отметки производится установка кольцевой насадки. В связи с этим режущей кромкой легко отделяется каркас от бетона, поэтому обрезка выполняется идеально ровно.

Установка производится по алгоритму:

  1. Перед выполнением сварочных операций проводится зачистка от краски и иного мусора. Для этого используется щетка по металлу или углошлифовальная машина.
  2. На верх сваи, где изделие обрезано, производят установку оголовка. Четкость по горизонтали проверяется строительным уровнем. Если имеются отклонения, то нужно найти и устранить их причину.
  3. Чтобы обварить изделия в промежутках, используют электроды диаметром 3 мм.

Выполнение сварки осуществляется следующим образом:

  1. Оголовок устанавливается горизонтально.
  2. Выполняется контактная сварка по 3 или 4 точкам.
  3. По длине окружности конструкции выполняется приваривание, но при этом остается зазор примерно от 1 до 2 см. Он необходим для вентиляции во избежание скапливания конденсата.
  4. Производится зачистка шва с помощью молотка.
  5. Конструкцию покрывают грунтовкой и окрашивают антикоррозионным составом, во избежание воздействия негативных факторов окружающей среды.

Правильно выполненная установка и обработка оголовков обеспечивают в дальнейшем долговечность и прочность строительных конструкций.

Популярное
Карбонизация бетона: влияние на долговечность конструкцииКарбонизация бетона: влияние на долговечность конструкции
Жесткость бетонной смеси: методы определенияЖесткость бетонной смеси: методы определения
Гидротехнический бетон: особенности и технические характеристикиГидротехнический бетон: особенности и технические характеристики
ПопулярноеСинева на дереве: причины появления, опасность, методы избавленияСинева на дереве: причины появления, опасность, методы избавления
Как и чем заделать щели в деревянном полу: 5 проверенных временем методовКак и чем заделать щели в деревянном полу: 5 проверенных временем методов

Методы срубки оголовков

Срубка оголовков свай может выполняться одним из следующих способов:

  • ручным, с применением портативных инструментов;
  • автоматическим режущими фрезами;
  • специализированным гидравлическим оборудованием.

Выбор определённой технологии зависит от объёма работ, требований к точности обработки и наличия достаточного места для применения конкретного инструмента.

Ручной метод

Оголовки свай: что это такое и какие бывают
Обрезка оголовков вручную производится с помощью пилы или резака

Обработать оголовки свай ручным способом достаточно сложно и трудозатратно. Поэтому данный способ неприменим при строительстве ответственных сооружений, но вполне оправдан при возведении ограждений, малоэтажных зданий и подсобных построек. Он отличается дешевизной и отсутствием необходимости привлечения специалистов со спецоборудованием.

Для ручной срубки винтовых свай применяют гидравлические ножницы. Процесс отличается простотой и не требует наличия квалификации рабочих. Его суть заключается в следующем:

  1. На сваю одевается и фиксируется специальная насадка в форме кольца на линию среза.
  2. Ножницами отрезается лишняя часть опоры вдоль насадки.

Вся процедура срезания займёт не более 15 минут, в зависимости от диаметра сваи. Однако качество среза при этом не будет идеальным и потребуется дополнительная обработка.

Метод с применением режущих фрез

Оголовки свай: что это такое и какие бывают
Процесс обрезки сваи фрезой может производиться как вручную, так и автоматически

Оборудование для срезки оголовков при помощи фрез применяется для любых типов свай, выполненных из любого материала. Это позволит на одной стройплощадке возводить различные объекты благодаря универсальности инструмента.

Срезка может производиться в ручном или автоматическом режиме, что позволяет профессионалу выполнить работу максимально точно и качественно. Основная сложность метода заключается в правильном выборе подходящего резца и его позиционировании относительно винтовой сваи.

При выборе фрезы по размеру больше внутреннего диаметра опоры велика вероятность повредить режущую часть из-за перегрева или стенки сваи, которые могут потерять механические свойства из-за неправильного температурного режима.

Меньший диаметр фрезы не позволит выполнить качественный разрез. Поэтому рекомендуется использовать фрезу с диаметром, равным толщине стенок, и грамотно выбирать режимы работы инструмента.

Последовательность действий следующая:

  1. Проводится разметка свай.
  2. Подбирается резец под конкретные условия работы.
  3. Настраивается инструмент на необходимое количество оборотов.
  4. Производится срезание по кольцу либо к центру сваи.
  5. Через определённые промежутки времени делается пауза для остывания кромки фрезы.

Если применять инструменты с водяным охлаждением фрезы, то можно существенно повысить производительность труда за счёт отсутствия необходимости периодических остановок.

Посмотрите видео, как производится обрезка сваи с помощью резца.

Метод среза оголовков при помощи гидравлического оборудования

В отличие от предыдущих двух методов, способ с использованием гидравлического оборудования выгодно отличается не только универсальностью применения, а и высокой точностью срубки винтовых свай.

Навесное оборудование может быть легко смонтировано на любую технику с гидравлическим приводом достаточной мощности, например, экскаватор или трактор. Это позволяет существенно экономить финансы на аренде дополнительной техники, а также не загромождать место на стройплощадке.

Принцип работы гидравлической срубки заключается в закреплении поршней с резцами по диаметру сваи, которые одновременно и синхронно воздействуют на материал и, таким образом, удаляют лишнюю часть опоры.

Когда режущий зуб упёрся в стенку сваи с одной стороны, то зуб с противоположной стороны увеличивает своё давление. Благодаря такой последовательности работы механизмов достигается равномерный срез с высокой точностью.

Рекомендуем посмотреть, как производится обрезка сваи с помощью гидравлического оборудования.

Технология приваривания оголовка

Для приваривания наголовника необходимо провести подготовительные работы. Они заключаются в удалении защитного покрытия с винтовой сваи в месте сварки. Для этого применяют болгарку со специальной насадкой либо щётку по металлу. После этого проверяется строительным уровнем качество среза и при необходимости выполняется корректировка.

Оголовки свай: что это такое и какие бывают
Крепление оголовка производится с помощью сварки

Сварка производится с применением электродов с размером сечения 3 мм. Величина тока должна быть в пределах 95-100 А. Выставляется наголовник в вертикальное положение, а затем по диаметру опоры формируется три точки сварки, которые позволяют временно закрепить конструкцию. После этого формируется сварной шов вдоль разметки.

Сварной шов следует выполнять так, чтобы оставался не заваренным отрезок длиной 1-2 см. Такое решение позволит обеспечить вентиляцию внутренней части опоры с целью предотвращения образования в ней конденсата.

Монтаж винтовых свай

Установка оголовок для винтовых свай набирает все большую популярность по сравнению с монтажом обычных, они имеет ряд преимуществ:

  1. Сама конструкция уплотняет грунт с помощью лопастей на буре;
  2. Цена существенно ниже, чем железобетонных свай;
  3. Долгий срок службы благодаря антикоррозийной обработке;
  4. Размеры винтовых свай позволяют их с легкостью демонтировать;
  5. Оголовки подрезают болгаркой.

Заключение

Процесс приваривания оголовков свай требует особой внимательности и точности действий, поэтому стоит перепроверять все технические характеристики до начала работы.

Работа с винтовыми сваями гораздо быстрее и легче.

Как рассчитать длину сваи рассчитать длину сваи

Оголовки свай: что это такое и какие бывают
Для расчетов важно знать толщину плотного слоя почвы и глубину промерзания

Для расчетов важно знать толщину плотного слоя почвы и глубину промерзания Размеры винтовых свай напрямую влияют на их стоимость. От решения вопроса о том, сколько метров свая будет длиной зависят затраты на их приобретение и установку.

При определении их длины руководствуются следующими факторами:

  • глубина залегания плотного слоя почвы;
  • глубина промерзания почвы; глубина погружения лопастей;
  • расстояние от верха опоры до монтажных отверстий;
  • высота цоколя. Рассмотрим каждый фактор по отдельности.

Глубина залегания плотного слоя грунта толщина плотного слоя

Для возведения фундамента необходимо знать, на сколько метров в глубину следует погрузить стержень, чтобы достичь несущего пласта земли.

В районном отделе архитектуры или в аналогичном учреждении можно взять копию вертикальной съёмки залегания грунтов в месте строительства. На вертикальной съёмке будет видно, на глубине скольких метров залегают плотные слои грунтов.

Если нет такой возможности, используют ручной бур для получения образцов грунта.

Глубина промерзания почвы промерзание почвы

Для фундамента важно, на сколько метров в глубину промерзает почва. По величине промерзания почвы определяют, сколько метров составляет толщина почвы, подверженная пучению.

Следует иметь в виду, что не все типы почв подвержены морозному пучению.

Длина стержней должна позволять её нижнему концу находиться ниже уровня промерзания почвы.

Если ввинченный стержень будет находиться в зоне промерзающего слоя земли, то его будет выталкивать наверх, увеличенная в объёме замёрзшая земля. Это может вызвать серьёзные повреждения фундамента строения.

Глубина погружения лопастей сваи

Лопасти должны обязательно достигать плотного слоя грунта. От того на сколько метров будет погружена в несущий слой почвы свая, зависит положение верхнего края лопасти. Верхняя кромка лопасти должна находиться в плотном слое грунта. Учитывая расстояние от лопасти до нижнего конца стержня, можно определить длину сваи от поверхности земли до кончика острия. О том, как установить винтовые сваи по уму, смотрите в этом видео:

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Сварной наконечник
Экономный вариант

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

Отклонение сваи от оси

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Если уже и использовать дешевые экземпляры с приваренным наконечником, то только для монтажа ограждений и времянок.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Литой наконечник

Литые оцинкованные наконечники производятся по специальной технологии из качественной стали, благодаря чему конструкция сваи получается цельной. Тело таких опор составляют оцинкованные трубы с приваренным стальным наконечником. Лопастные элементы данного вида, диаметр трубы у которых равен 108 мм, длина составляет 2,5 м, а толщина металла соответствует 4 мм, имеют вес в 35 кг при несущей способности до 6 тонн. Их цельнолитые наконечники имеют толщину основания 13 мм (диаметр 300 мм, в отличие от сварных – 5 мм) и отличаются геометрической точностью. Литые оцинкованные винтовые сваи для бетона дороже сварных на четверть, что объясняется большей надежностью и гораздо лучшими качественными показателями.

Опоры с литым наконечником
Надежный вариант

Если вы хотите выбрать действительно надежную опору, обратите внимание на литые оцинкованные изделия, у которых ствол покрыт полимерным составом. Здесь необязательно наконечник должен быть обработан антикорром, так как вследствие трения о грунт при ввинчивании полимер может стереться до самой металлической основы, да и плотные слои грунта практически не содержат кислород, так что о коррозии можно не волноваться много лет.

Оцинкованная свая с литым наконечником
Оцинкованная опора

Стальные винтовые сваи типа шуруп, усиленные литым наконечником, надежны, они плавно и легко погружаются в сложный мелкокаменистый грунт, а экофундамент с их применением послужит долговечной и качественной опорой для постройки не одно десятилетие. Специалисты отмечают, что при правильном монтаже и корректной эксплуатации фундамент из бетона, вес которого опирается на усиленные конусы, способен простоять более века.

Покупая оцинкованные винтовые сваи типа шуруп с цельнолитыми наконечниками, также не теряйте бдительности, ведь сейчас подделки и брак буквально заполонили строительный рынок. Нарушение заводского технологического процесса, отсутствие послелитьевой термообработки, использование низкосортной стали или невыдержанный диаметр трубы приведут к плачевным последствиям, поэтому снова напомним о документах, которые обязательно нужно проверять, ведь приобретая бракованное изделие, вы рискуете многим, в том числе и здоровьем.

Сваи типа шуруп
Долговечные опоры

Даже хорошо залитый экофундамент из бетона не выдержит вес дома, если опоры будут бракованными. Ни в коем случае не игнорируйте спецтехнику, контролирующую силовой момент завинчивания, а также потрудитесь после установки испытать под давлением винтовые сваи по всем правилам с соблюдением технологии.

Напоследок хотелось бы отметить толстостенные сваи, созданные на основе насосно-компрессорной трубы. Именно они могут составить конкуренцию изделиям с литым наконечником. Характеристика их качества высока, что свидетельствует о надежности и долговечности. Ствол такой опоры имеет толщину до 7,5 мм – аналогичные трубы широко используют в газовой отрасли, ведь они абсолютно не подвержены коррозии и имеют огромный ресурс.

Толстостенные опоры
Трубы для промышленных объектов

Теперь, когда мы рассмотрели популярные виды винтовых свай, которые служат опорой для бетона, известна их стандартная длина, вес, который они способны выдержать, осталось рассчитать их количество и выбрать диаметр в соответствии с будущей постройкой, после чего можно приступать к строительству.

Для трубчатых дизельных сваебойных молотов

Оголовки свай: что это такое и какие бывают

Обозначение литых свайных наголовников для трубчатых дизельных молотов:

Сечение сваи,

Размер А, мм

МСДТ1-1250

(СП75А)

В= 510 мм

МСДТ1-1800

(СП76А)

В= 540 мм

МСДТ1-2500

(СП77А)

В= 645 мм

МСДТ1-3500

(СП78А)

В= 725 мм

300х300

НС300/510-1

НС300/540-1

НС300/645-1

НС300/725-1

350х350

НС350/510-1

НС350/540-1

НС350/645-1

НС350/725-1

400х400

НС400/510-1

НС400/540-1

НС400/645-1

НС400/725-1

При необходимости в зависимости от применяемого сваебойного молота размер B верхней обечайки может быть изменен по согласованию с заказчиком.

Для штанговых дизельных сваебойных молотов

Оголовки свай: что это такое и какие бывают

Обозначение литых свайных наголовников для штанговых дизельных молотов:

Сечение сваи,

Размер А, мм

МСДШ1-2500 и МСДШ1-3000

(СП6ВМ и СП7)

300х300

СП6ВМ-01.00.002-03А

350х350

СП6ВМ-01.00.002-01

400х400

СП6ВМ-01.00.002-02

 Оголовки свай: что это такое и какие бывают

Также предлагаются свайные наголовники для штанговых дизельных молотов СП6В, СП6Б (конструкция штанговых молотов без пяты) и для дизельных штанговых молотов изготовленных в Китае типа DD25 и DD35.

Применение литых свайных наголовников экономически выгодно при массовой забивке квадратных железобетонных свай. Применение высококачественных амортизирующих прокладок между молотом наголовником и сваей из твердых деревянных пород приведет к увеличению срока службы наголовников.

Наголовники сварной конструкции

При несерийной (немассовой) забивке свай возможно применение наголовников сварной конструкции. Сварные наголовники обычно применяют при небольших объемах погружения свайных элементов, либо если невозможно или экономически нецелесообразно изготовить литой наголовник.

Оголовки свай: что это такое и какие бывают

ООО «Завод сваебойного оборудования» предлагает следующие типы сварных наголовников

  1. Наголовники для электротехнических свай для трубчатых и штанговых дизельных молотов. В качестве базового используется литой наголовник для серийных молотов.
  2. Наголовник для погружения труб и шпунтов, в том числе шпунтов Ларсена.
  3. Наголовник для гидравлических сваебойных молотов отечественного и импортного производства типа СП7Г, МГ3ш, МГ5ш и т.п. по согласованным с заказчиком чертежам.

Процесс выполнения работ вручную

К выравниванию оголовков свай приступают после окончательного погружения всех опор и обязательного составления технической документации в виде акта сдачи-приемки. В первую очередь на сваи наносят риски, используя нивелир или лазерный уровень. Никакие замеры от планировочной отметки земли, в этом случае, не допускаются, так как любая неточность может повлечь за собой целый ряд ошибок.

Следует помнить, что фундамент является основой дома, от надежности которой зависит долговечность строения и комфортные условия его эксплуатации.

Срубка свай, оголовки которых расположены на высоте, производится со строительных подмостей, установленных на выровненное и уплотненное основание. Для большей устойчивости под них укладывают жесткие плиты или деревянные щиты. Низко размещенные участки железобетонных опор срезают с земли.

Технология ручной срубки предусматривает использование в работе отбойного молотка. Чтобы свая не была повреждена ниже ранее нанесенной на ее поверхность риски, на опору рекомендуется надевать специальный металлический хомут по линии отметки. В таком случае срубленная поверхность получится ровной, без каких-либо ненужных сколов и опасных трещин. Хомут, выполняя функцию направляющей для пневматического молотка, ограничит соскальзывание бойка в нижнем направлении.

Срубка голов свай производится чуть выше проектной отметки низа ростверка. Размер принимается равным величине заделки опоры в монолитный пояс.

Работы выполняются в несколько этапов. Вначале бетон вырубается со стороны граней. Особое внимание, при этом, обращают на целостность арматурных стержней, заложенных в теле железобетонной опоры. Их аккуратно обнажают и перерезают по требуемому уровню. Затем скалывается внутренняя часть оголовка, после чего срез выравнивается под заделку сваи в ростверк. Иногда для черновой срубки применяют кувалды, но это далеко не лучший вариант. Дело в том, что в данном случае появляется высокая вероятность откалывания лишнего куска сваи.

Срубка вручную

Ручной метод срубки оголовков значительно дешевле механизированных способов подгонки свай под нужный уровень. Но он является трудоемким и малоэффективным, а потому – длительным. Ручные работы применяют в том случае, когда выравнивать приходится несколько железобетонных опор. На крупных объектах используется более высокопроизводительное оборудование.

Механизированный процесс

Быстро избавиться от лишней части железобетонных оголовков поможет навесная гидравлика, устанавливаемая практически на любой трактор или экскаватор. Оборудование оснащено синхронно работающими поршнями, размещенными с каждой из рабочих сторон механизма. Своеобразный хомут надевается на сваю и закрепляется на нужном уровне.

После подключения поршни начинают одновременно давить по всему периметру сваи, разрушая только требуемый отрезок. Усилия не затрагивают основную часть железобетонной опоры, оставляя ее цельной. При этом:

  • не нарушается структура арматурных стержней, которые нередко используются в узлах сопряжения с ростверками;
  • отсутствует сильный грохот, сопровождающий работу отбойного молотка и кувалды;
  • появляется возможность подготовки около 300 свай за одну смену.

Однако при всех достоинствах гидравлического оборудования, использовать его при малых объемах работ не имеет смысла. Срубка оголовков на десятке свай окажется нерентабельной из-за высокой себестоимости использования специальных механизмов.

Требования и контроль

Срубка свайных оголовков должна производиться в соответствии с нормативными документами и предоставленным заказчиком проектом. Технология работ требует пооперационного контроля качества:

  • при нанесении срубочных рисок выполняется нивелирование по меткам, выполненным на крайних сваях. Между ними натягивается шнур или проволока, по которым проверяется правильность разметки уровней срубки на промежуточных опорах;
  • при установке защитных хомутов допускается визуальный осмотр их положения относительно рисок. Но использовать для этих целей рекомендуется строительный уровень;
  • при срубке оголовков проверяется наличие участка для заделки сваи в ростверк. Как правило, он составляет 50-100мм;
  • при подготовке оголовка под заделку, осматриваются торцы железобетонный свай на предмет присутствия неровностей и отклонений по горизонтали. Также исследуются появившиеся продольные трещины. Их выход за пределы заделки в ростверк не допускается.

Срубленные сваи

Необходимость сруба оголовков

Есть несколько видов свайных конструкций, отличающихся назначением. У них свои особенности, положительные, отрицательные стороны. Виды фундамента свайного типа:

  • забивной. Введение свайных элементов в грунт выполняется физической силой. Вспомогательный инструмент — механические и ручные молоты-копры. В промышленных масштабах прибегают к вибрационным механизмам и оборудованию, своим весом вдавливающим опору в полость земли;

Забивные
Забивные

  • буронабивной. Предварительно выполняется бурение скважины нужной глубины и сечения. Ее размеры зависят от габаритов сваи. В отверстии создается армирующий каркас. Выполняется заливка бетонного раствора;

Буронабивные
Буронабивные

  • винтовой — труба, один край которой выполняется заостренным. Вокруг него предусматривается спиралевидный лепесток. Методика введения винтовой конструкции — вращение опоры вокруг своей оси. Применяется сваекрут. Свайный элемент, углубляясь в полость земли, работает как штопор, вкручивающийся в пробку.

Винтовые
Винтовые

Глубина введения фундаментной опоры, ее высота над уровнем земли регламентируются проектом капительного строения. Эти значения полностью зависят от глубины залегания грунтовых водных прослоек и точки промерзания почвы. Учитывается масса будущего строения и климатические особенности местности, на которой предполагается строительство.

Свайные конструкции — опоры для верхней обвязки фундамента или ростверка. Последние передают нагрузку от здания. Оголовки должны находиться на одном уровне.

Достижение ровности и одинаковой высоты выступающих опор над уровнем земли — нереальная задача. Разница по высоте свай может равняться десяткам сантиметров. Строители прибегают к срезке опорных элементов до одного уровня.

Техника безопасности

Технология срубки свай предполагает присутствие травмоопасных операций. В связи с этим:

  • к работам могут допускаться только подготовленные специалисты, имеющие профессиональные удостоверения на право пользования пневматическим инструментом или гидравлическим оборудованием;
  • нахождение посторонних лиц в зоне срубаемой сваи строго запрещается. Опасное расстояние определяется, исходя из размера сбиваемого оголовка и дополнительных пяти метров;
  • одновременная срубка оголовков свай, расположенных по соседству, производиться не может, так как разлетающиеся бетонные осколки способны нанести человеку существенные травмы;
  • срубщик должен быть обеспечен защитными средствами;
  • сбивать оголовки с приставных лестниц категорически воспрещается.

Процесс срубки свай

К пневматическому инструменту предъявляются свои требования. Прежде всего, отбойный молоток должен быть исправен, выбранный вариант его подключения к воздуховодам – максимально безопасен, а места стыковочных соединений – герметичны. Шланги нельзя перегибать и допускать их пересечения с электрическими кабелями.

Ручная методика

Потребуются следующие инструменты:

  • отбойный молоток. Рекомендуется при выравнивании монолитных или сборных железобетонных свай;
  • гидравлические ножницы. Срезают выступающие остатки металлических прутков. Позволяют укоротить опоры из металлических трубопроводов небольшого сечения, бетонных оголовков;
  • угловая шлифовальная машинка для выравнивания бетонных и металлических типов свай. Зависит от вида отрезного круга.

Ручной способ
Ручной способ

Если сравнивать ручной и механизированный метод, в первом случае, сводятся к минимуму траты. Это хорошая возможность сэкономить хозяину с ограниченным бюджетом на строительство. Для масштабного строительства вариант непригоден. Работы будут длиться вечно.

Контроль качества
Контроль качества

Срезка металлических свай

Выполнять обрезку свайных изделий из металлических трубопроводов можно собственными силами. Винтовые сваи оснащаются винтом в нижней части. Введение сооружения в грунт выполняется на глубину до 2 м.

Срезка опор
Срезка винтовых опор

Срезание верхних частей опоры производится по следующей технологии:

  1. На угловой свае выполняется белым цветом разметка линии среза. Выполнить ровную линию по круглой трубе легко. Берется ровная бумажная полоса. Обволакивается свая. Обводится маркирующая линия.
  2. Срез выполняется болгаркой. Разрезают линию по окружности, глубиной 1 мм.
  3. По намеченной метке срезается оголовок.
  4. Маркировка и вычисление общего уровня среза проводится лазерным уровнем. Его можно заменить нивелиром. Метки делают на каждой свайной опоре. Работы проводятся аналогично.

Сруб бетонной опоры

Сооружение тяжеловесных многоэтажных зданий требует обустройства железобетонных свайных изделий. Выполняются заливные сваи — цилиндрический каркас, внутри которого произведено армирование металлическими прутками. Потом, полость заливается бетонным раствором до заданного уровня. Забивные подвергаются срезу.

Выравнивать железобетонный тип свай сложнее, чем стандартные стальные аналоги. Требуется сохранение стержневой арматуры. Она выступает над поверхностью опоры и будет использоваться для создания деревянного ростверка. Решить задачу можно пневматическим отбойным молотом.

Срзка отбойным молотком
Срезка сваи отбойным молотом пневматического исполнения

Техпроцесс выполняется в несколько этапов:

  1. По аналогии со срезом металлического свайного элемента, производится маркировка опор. На каждом без исключения изделии выполняется разметка с помощью лазерного уровня. Проверяется ровность нанесенных меток. Может использоваться маркер или лист бумаги высокой плотности.
  2. По линии маркировки выполняется канавка с небольшим углублением в 20 мм.
  3. В указанном уровне отбойным молотком делаются движения, влекущие откалывание кусков железобетонного сооружения. Работа продолжается, пока не уберется нужный шар бетона.
  4. Если не предполагается обустройство ростверка, нужно болгаркой срезать выступающие части армирующего каркаса.

Минусы такой методики выравнивания — высокая шумность технологического процесса, образуется много пыли. Соседствующим жильцам это точно не понравится. Рабочие должны быть в спецодежде. Применяются средства защиты органов слуха, зрения, дыхания.

Если опор много, лучше обратиться к мастеру. Здесь требуется оборудование, опыт работы.

Техника безопасности

Технология выравнивания свайных элементов отличается травмоопасностью. Рекомендуется все работы выполнять в по требованиям охраны труда:

  • допуск получают подготовленные работники, имеющие образование или прошедшие курсы. Они должны при себе иметь удостоверение на право пользования пневматическим инструментом или гидравлическим оборудованием;
  • посторонние находиться на территории стройплощадки не должны. Это строго запрещается. Определение опасной зоны выполняется с учетом размера сбиваемой части опоры и 5 м вокруг нее;
  • выполнять рубку верхушек рядом расположенных свай запрещено. Образуется много осколков. Они разлетаются. Могут навредить  стоящему рядом человеку;
  • рабочие должны применять средства защиты. Быть в спецодежде и спецобуви;
  • сбивать верхнюю часть свайной конструкции с лестницы запрещается;
  • пневматический тип инструментов должен соответствовать требованиям. Он должен находиться в полной исправности. Обеспечивается надежность, безопасность подключения к воздуховодам. Места стыковки соединений проверяются на герметичность. Шланги должны лежать ровно. Не допускается перегиб. Нужно исключить их пересечение с электрическими коммуникациями;
  • не разрешается работа с болгаркой или отбойным молотком на лестнице. Появляется высокий риск травмы при падении, вплоть до смертельного исхода;
  • если предполагается срез массивного опорного сооружения, верхняя часть конструкции фиксируется стропами крана или лебедкой. Это не даст крупному фрагменту упасть на работника. Механизмом аккуратно снимают, переставляют бетонный сруб на место.

Мы занимаемся фундаментными работами

Мы оказываем услуги по забивке и поставке железобетонных свай, а так же установкой винтовых свай на Ваших участках. В сферу нашей деятельности входит:

  • Забивка свай. наши работы
  • Вдавливание свай.
  • Срубка свай.
  • Забивка шпунта.
  • Испытания свай.
  • Построение свайных фундаментов.
  • Доставка свай специальным транспортом.

Свяжитесь с нами и мы произведём работы

Мы работаем в процессе от начала доставки до испытания и достижения конечного результата. Вы можете обратиться к нам за консультацией по выбору необходимого метода технологии. Мы всегда проконсультируем и сделаем ваше строительство эффективнее.

  1. Копры для забивки свай
  2. Техника для забивки свай

Наша компания производит работы по погружению железобетонных и винтовых свай – обращайтесь, поможем!
[spoiler title=”Источники”]

  • https://stroy-podskazka.ru/fundament/ogolovki-dlya-vintovyh-svaj/
  • https://stroy-podskazka.ru/fundament/ogolovok-svai/
  • https://OsnovaPodDom.ru/vidy-fundamentov/svajnyj-fundament/tipy-i-razmery
  • https://domsdelat.ru/fundament/ogolovok-dlya-vintovyx-svaj.html
  • https://dvabrevna.ru/stroitelstvo/ogolovki-svay.html
  • https://SmeloStroi.ru/zachem-nuzhen-ogolovok-dlya-vintovoj-svai/
  • https://pobetony.expert/stroitelstvo/chto-takoe-ogolovki-svaj
  • https://SmeloStroi.ru/razmery-vintovyx-svaj/
  • https://DomZastroika.ru/foundation/vintovye-svai.html
  • http://molot-str.ru/articles/nagolovniki-dlya-svay
  • http://semidelov.ru/mar/srubka-golov-svaj-protsess-vypolneniya-rabot-tekhnika-bezopasnost/
  • https://laminatepol.ru/37081-srubka-ogolovkov-svaj.html
  • http://ustanovkasvai.ru/stati/117-srubka-ogolovkov-svaj

[/spoiler]

Ссылка на основную публикацию
