Нормы пандусов для инвалидов в общественных зданиях

Что такое пандус?

Содержание

Пандус — это наклонная площадка, соединяющая две поверхности разной высоты и предназначена для перемещения колёсных транспортных средств. Примеры использования пандуса:

  • Перемещение автомобилей между этажами многоэтажного гаража или автостоянки.
  • Перемещение детских и инвалидных колясок от парадного входа к цоколю здания.
  • Перемещение детских и инвалидных колясок между пешеходными переходами.

Пандус из нержавеющей стали устанавливают в административных, учебных и лечебных заведениях, в театрах, кафе и магазинах для обеспечения перемещения людей с ограниченными возможностями передвижения. В новых зданиях пандус уже предусмотрен в проекте, в старых — его необходимо устанавливать.
Пандус в торговом центреПандус в торговом центре
Пандус у торгового центра с перилами из нержавеющей сталиПандус у торгового центра с перилами из нержавеющей стали

Виды пандусов

Приспособления для безопасного перемещения людей с ограниченными способностями изготавливаются из высокопрочной стали. В зависимости от места монтажа подразделяются на:

  1. стационарные;
  2. мобильные.

По конструктивным особенностям и функциональности делятся на следующие типы:

  1. Откидные;
  2. Ролл-пандусы;
  3. Мобильные, куда входит телескопическая, переносная и рампа.

Стационарные

Капитальные постройки для средств передвижения инвалидов возводят чаще на входах в жилые или общественные здания, подземные переходы или виадуки. Стационарные в зависимости от места установки выполняют из монолитного бетона или металла. Металлические изделия состоят из двух горизонтальных полос, по бокам которых установлены ограждающие элементы, и поручней. Металлические полозья монтируются на ступени лестничных маршей.

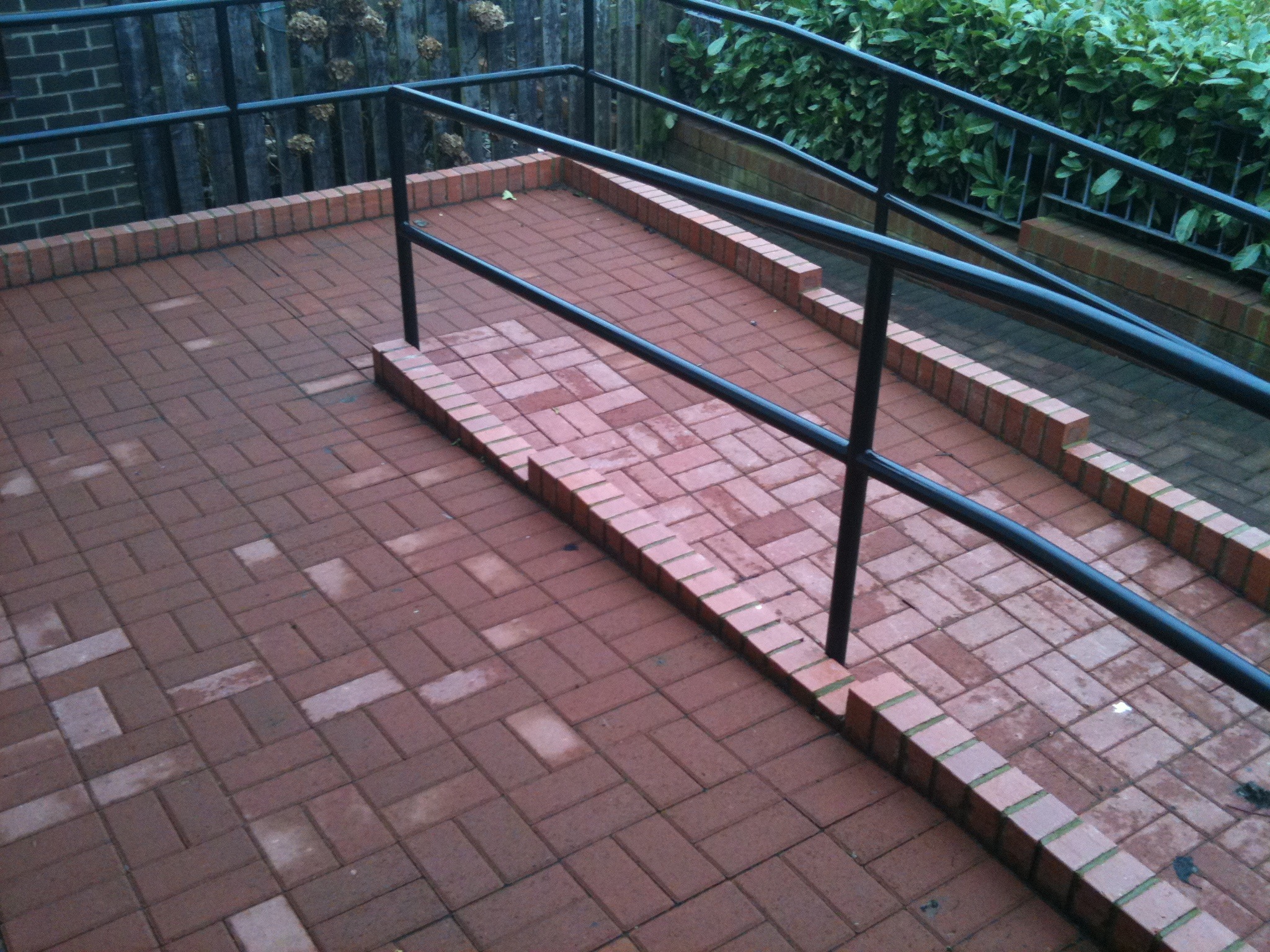

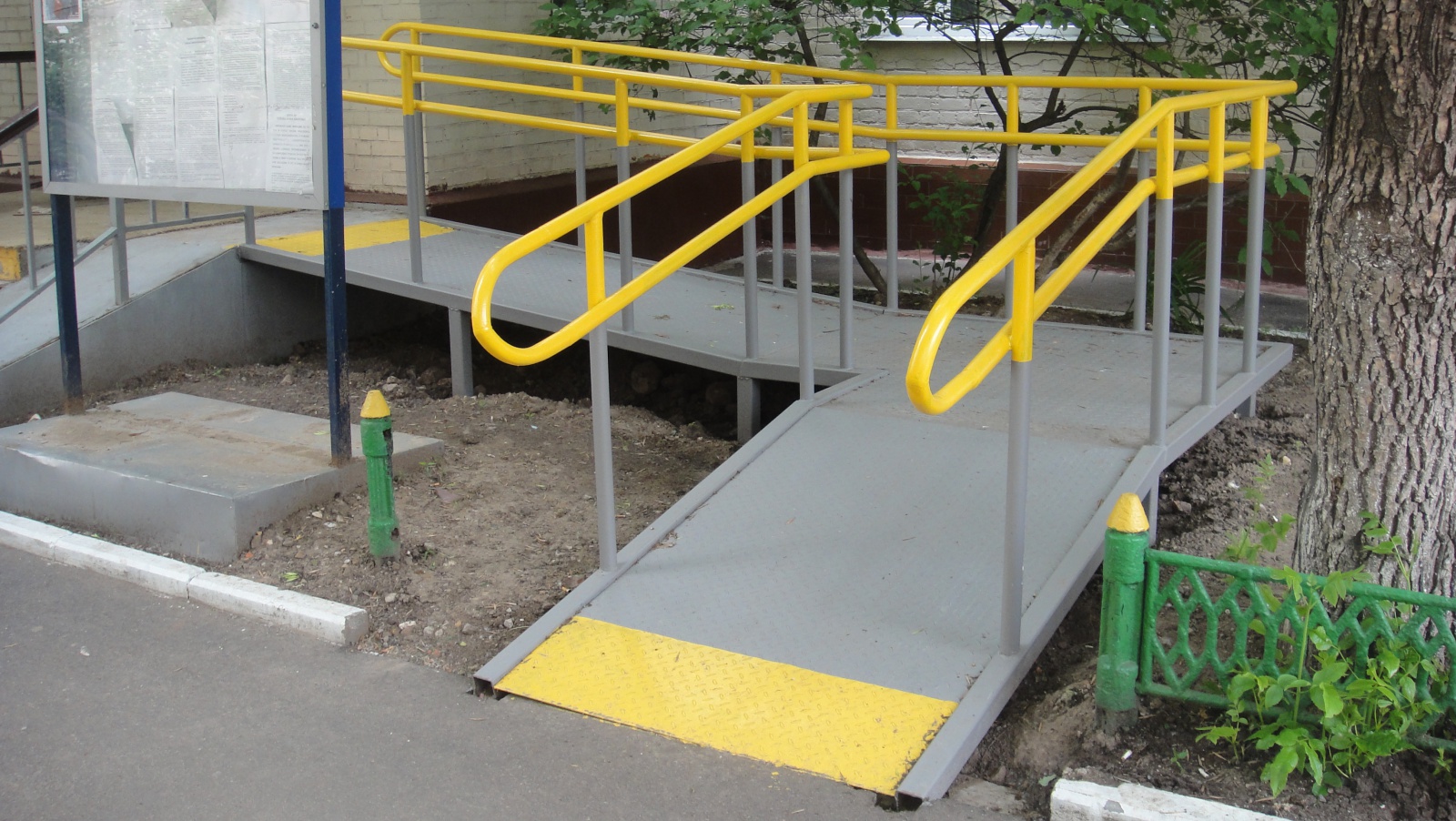

Фото стационарного пандуса
Как выглядит стационарный пандус

Возведение железобетонных пологих конструкций с поручнями, предполагается еще на стадии создания проекта здания. Располагают пологие спуски на входе в жилые дома, магазины, аптеки, и другие общественные здания.

Откидные

Откидные металлоконструкции применяются в подъездах многоэтажных домов, где площадь лестничной клетки не рассчитана на возведение стационарного спуска. Сложенный откидной элемент не мешает прохождению жильцов по лестнице. Когда же требуется спустить или поднять средство для перемещения инвалидов или маленьких детей по лестничному маршу, аппарель опускается на ступени, после чего снова поднимается и крепится к стене или перилам на специальные петли.

Металлоконструкция, опираясь на каждую ступень лестничного марша, равномерно распределяет нагрузку от веса человека и средства передвижения. Выполняется из нержавеющей стали или прочного алюминия, оснащается ручкой и фиксатором. С помощью этих элементов полозья опускаются и крепятся к стенам или перилам. В поднятом состоянии толщина модели не превышает 4 см.

Фото откидного пандуса
Как выглядит откидной пандус

Расстояние между полосами от 25 до 30 см. Длина полос в пределах 200 см, ширина 20 см. Полозья, соединенные между собой поперечными элементами и оснащаются бортиками с закругленными краями для предотвращения соскальзывания колес и риска получить травму ног человека, сопровождающего инвалида или управляющего детским транспортом.

Борта изделия не одинаковые по высоте. Если у внешнего ограждающего элемента высота 40 мм, то внутренний равняется 20 мм. Такие размеры подходят для транспорта инвалидов, детских трость-колясок, чемоданов, снабженные колесами малого диаметра. Внешний бортик нужен для безопасности движения, он не дает соскользнуть колесам малогабаритного транспорта.

У пандусов откидного типа следующие преимущества:

  1. Используются для передвижения малобильных граждан на специальных средствах;
  2. Устанавливаются в лестничных проемах – широких и узких;
  3. Малая масса и легкая установка;
  4. Антискользящее покрытие на полозьях исключается риск получения травмы.

Такие же откидные изделия, но специального типа используются для въезда колясочников в общественный городской транспорт.

Ролл-пандусы

Эти изделия появились не так давно. Представляют собой ленту, состоящую из нескольких секций, оснащенных для взаимного соединения гибким креплением. Материал – высокопрочный сплав алюминия, применяемый для строительства самолетов. Благодаря съемным секциям и гибкому крепежу роллопандус необходимых размеров собирается в нужном месте.

Фото откидного пандуса
Как выглядит роллопандус

За счет использования гибкого крепления секций роллопандус собирается в рулон, который легко помещается в багажнике автомобиля или переносится вручную. Главное преимущество в том, что используется в местах, где нельзя возвести стационарное сооружение – в лестничных проемах одноэтажных и многоэтажных домов, на пересеченной местности.

Мобильные варианты

Мобильные пандусы, иначе называемые съемными, переносными или перекатными, состоят из двух отдельных металлических направляющих, обрамленных боковыми ограждающими элементами.

Направляющие устанавливают в необходимом месте для проезда инвалидного транспорта в нужное время. У подобного варианта один недостаток, который заключается в том, что нет поручней, без которых инвалид не сможет самостоятельно подняться по пологому спуску, потребуется помощь стороннего человека.

Другой тип представляет собой телескопическое изделие (складные), состоящее из двух полос с боковыми бортиками. Каждая изготавливается из двух или трех секций, которые вкладываются друг в друга. Телескопическое изделие за счет вкладышей-секций увеличивается по длине в два-три раза. С помощью специальных креплений телескопический механизм укладывается на лестничные марши, создавая комфортный проезд для маломобильных людей или детского транспорта. Изготавливается из легких и прочных сплавов металлов, способных выдерживать нагрузку до 400 кг, куда входит масса транспортного средства и вес человека. Оснащение телескопических устройств противоскользящим покрытием, исключает риск получения травмы человека. Подобное изобретение используют в местах скопления людей.

Рампы, относящиеся к мобильной группе устройств, производят в двух вариантах:

  1. бордюрный;
  2. площадка.

Бордюрный в форме треугольного валика с одной длинной пологой плоскостью, предназначен для преодоления выступов на пути коляски – порогов, тротуарных поребриков и прочих подобных преград. Производят бордюрный элемент из металла или плотной резины. Основное преимущество – возможность установки силами человека, который находится в коляске. Горизонтальная рампа изготавливается из цельного или перфорированного металлического листа. К недостатку бордюрных относится то, что их установка на пороги дверного проема, мешает закрыванию дверей.

Встречается, хотя и редко, модель, которая имеет встроенный обогреватель, обеспечивающий безопасное движение колясочников в зимнее время.

Требования при выборе и установке пандуса

При устройстве пологого спуска для колясок необходимо соблюдать требования, предъявляемые к подобным сооружениям, которые прописаны в – ГОСТах, СНиПах и СП. Угол наклона, за редким исключением не может превышать 8 градусов.

Обязательное условие – наличие горизонтальных опорных поверхностей предназначенных для маневрирования инвалидного транспорта. Их площадь должна превышать размеры коляски в плане. Конкретные размеры определяются в зависимости от ширины спусков и их функциональности – для поворота коляски или разворота на 90 или 180 градусов, горизонтальная часть должна быть размером 140х140см и 180х150 см, соответственно.

Аппарели, предназначенные для эксплуатации на открытом воздухе, оборудуются противоскользящим покрытием или изготавливаются из рифленой стали.

Минимальная ширина пандуса не менее 90 см, максимальная – 180 см. Длина пролета без устройства промежуточных горизонтальных элементов делается в пределах 9 м.

Пологие спуски в обязательном порядке оборудуются поручнями в соответствии с требованиями норм и правил:

  1. Поручни делаются из прочного и гладкого материала, устойчивого к воздействию неблагоприятных факторов внешней среды;
  2. Размер ограждений круглой или овальной формы не может превышать в поперечнике 60 см;
  3. Выступающие края поручней закругляют, чтобы исключить риск получения травм.

Стандартные размеры пандусов по ГОСТ

Наименование Значение, мм
Максимальная длина пандуса для инвалидов 36000 мм
Ширина пандуса для детских колясок до 1000 мм
Ширина откидных пандусов в подезде не менее 1850 мм
Размер для разворота коляски от 2200 мм
Угол наклона пандуса не более 18%

Ответственность за отсутствие пандусов

Лица, отвечающие за установку пандуса, в случае его отсутствия привлекаются к административной ответственности согласно статье 9.13 КоАП РФ. На должностных лиц налагается штраф от 2000 до 3000 рублей, на юридическое лицо от 20 000 до 30 000 руб. Если пандус имеется, но выполнен с отклонениями от нормативных документов, для организации, занимавшейся его сооружением, предусмотрен штраф, составляющий 50 тысяч рублей.

Повышенную степень ответственности несут владельцы аптек. Частник или руководитель фармацевтического предприятия, не обеспечивший инвалидам доступ в аптеку, заплатит 4 — 5 тысяч рублей, само же предприятие может быть оштрафовано на 50 тысяч рублей. Штраф может быть заменен приостановкой деятельности аптек на 3 месяца, пока не будет сделан пандус.

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

телескопический пандус
Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

  1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
  2. раскладные рамповые, отличающиеся набольшим весом;
  3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

рампа - пандус для порогов
Рампа.

В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

ролл пандус
Ролл пандус.

Конструкции стационарных спусков

Капитально установленным пандусом для инвалидных колясок называют строительную конструкцию из бетона, каменных материалов или металла, имеющую ровную поверхность с нормативным углом наклона. В верхней и нижней точке такого сооружения расположены горизонтальные площадки для возможной остановки после спуска или подъема. Они значительно облегчают процесс пользования наклонным подъездом.

Требования норм и правил определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 мм. При перепаде высот более 200 мм конструкция должна состоять из трех основных элементов:

  1. верхней горизонтальной платформы;
  2. наклонного спуска для перемещения;
  3. нижней площадки или ровной прилегающей поверхности с твердым покрытием.

Размеры остановочных платформ и ширина пандуса должны соответствовать габаритам выпускаемых колясок. В случае длины наклонного спуска более 9 метров, предусматривается промежуточная поворотная площадка, от которой начинается второй маршевый подъем.

При разнице меньше 200 мм, горизонтальные платформы не устанавливаются, а конструкция проезда представляет собой упрощенный перекатный мостик. В отдельных случаях при крайне стесненном пространстве допускается возведение винтовых сооружений или установка механических подъемников.

Дорожка и площадки с внешней стороны должны ограждаться устойчивыми перилами с нормируемой высотой. Для обеспечения устойчивости стационарный пандус, как и любая капитальная строительная конструкция, должен иметь опорный фундамент, способный нести данную весовую нагрузку.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

  • СНиП 35-01-2012;
  • Свод Правил 59.13330.2012;
  • ГОСТ Р 51261-99.

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

металлический пандус в подъезде

Однако следует учесть, что СНиП законодательно выше по техническим указаниям, чем СП. Поэтому, если в технических условиях и проектной документации не оговаривается выполнение работ по требованиям Свода Правил, то выполняются обычные нормативы.

Требования Государственного стандарта и СНиП к устройству пандусов идентичны, но особенность ГОСТ заключается в более подробном изложении к установке перильных ограждений. В нем точно указано, в каких случаях установка перил является обязательной и изложены подробные требования к их конструкции.

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

основные параметры пандусов

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

размеры пандусов для инвалидов
Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

углы наклона пандусов

На существующие лестницы установка пандусов запрещена из-за несоответствия уклона нормативным требованиям.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП 59.13330.2012, их размеры должны соответствовать следующим показателям:

  • ширина — не менее 1850 мм;
  • глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
  • размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

  • на едином прямом марше — 900х1400 мм;
  • при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
  • при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
  • на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

пандус в сложенном состоянии
Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

  • установка на всех участках наклонных дорожек и горизонтальных площадок;
  • высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
  • расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
  • крепление ограждений производится только с наружной торцевой стороны;
  • на окончании нижнего марша перила и поручни должны выступать на 300 мм;
  • сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

размеры поручней
Нормативные размеры поручней.

Как сделать пандус самостоятельно

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

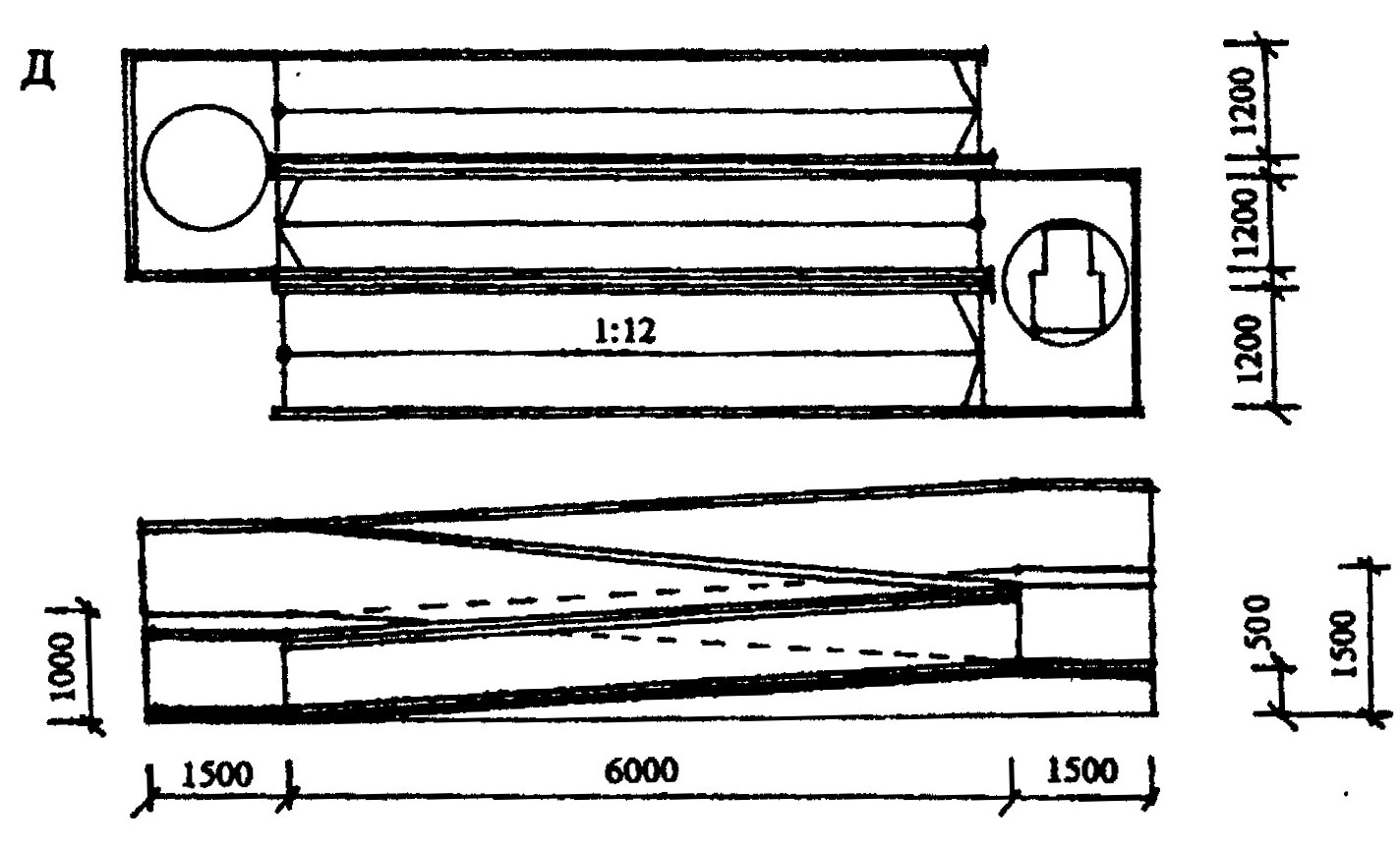

чертеж пандуса
Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

  • два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
  • профильная труба 25х50 мм длиной ¾ лестницы;
  • 3 стальные дверные петли;
  • 2 метра профильной трубы 25х32 мм;
  • полоса стальная 50х2,5 мм – 0,5 метра;
  • анкерные болты для крепления конструкции к стене;
  • поворотную или сдвижную защелку;
  • сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба. С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

швеллера
Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

  1. приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
  2. положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
  3. измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
  4. отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
  5. приварите петли одной стороной к поперечинам;
  6. положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
  7. приварите перемычки к швеллерам;
  8. положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
  9. приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
  10. после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
  11. для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
  12. на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
  13. после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

Входная площадка

Согласно требованиям, пандусы оборудуются горизонтальными входными площадками определенного размера. В СП 30-102-99 описываются ее параметры:

  • ширина – не менее 185 см;
  • глубина – 1,4 м в случае дверей, которые открываются внутрь дома, и 1,5 м для открывающихся наружу;
  • площадка для поворота инвалидной коляски – не менее 220 см в ширину.

Еще один нормативный документ — СП 59.13330.2012 — предъявляет другие требования к входной площадке по ее размеру и оборудованию:

  • над площадкой должен быть сделан навес;
  • зимой при наличии такой возможности следует устроить подогрев площадки;
  • если дверь открывается наружу, то площадка должна иметь габариты не менее 140*200 или     150*185 см;
  • площадку делают размером не меньше 220*220 см.

Размеры

Пандусы для инвалидов необходимо устанавливать при разнице высоты больше 1,5 см. По требованиям наклонные спуски для колясок оборудуются на всех лестницах. Если высота составляет более 3 м, вместо пандусов для передвижения инвалидов делают подъемные устройства.

Высота марша пандуса делается не больше 0,8 м. По краю конструкции устанавливают бортик высотой 5 см или металлическую трубку на высоте 10-15 см. Если по пандусу предполагается одностороннее движение, то его ширина должна быть от 1,5 м, а если двухстороннее — от 1,8 м (оптимальная ширина — 2 м).

Уклон

Согласно нормативам, уклон пандуса для инвалидов не должен быть более 10%, в отдельных случаях — до 15-18%. Продольный уклон (как показано на рисунке) не должен превышать 10 градусов. На лестницы пандусы не устанавливают — взобраться по такой «горке» будет невозможно.

Двухколейные варианты удобны только там, где ими пользуется один человек, например, в частном доме. В общественных зданиях, где должна иметь возможность пройти любая коляска, делают сплошные наклонные спуски. Если посередине нужно сделать ступеньки для подъема человека, который помогает инвалиду, то колеи большой ширины, так как у разных моделей колясок разные расстояния между колесами.

Размеры конструкции легко посчитать с помощью теоремы Пифагора. Если известен перепад высот H и длина проекции наклонного спуска L, то находим длину самого пандуса как квадратный корень из H^2+L^2. Найдя длину пандуса, можно понять, нужно ли для него делать горизонтальные площадки.

Правила установки

Для установки пандуса в жилых домах согласие жильцов не требуется. Каждый человек с ограниченными возможностями имеет право на более безопасное и доступное пространство.

Нельзя устанавливать другие объекты, такие как рекламные щиты, так, чтобы они перекрывали вход на пандус для инвалидов.

Если пандус устанавливают в доме, то он не должен начинаться сразу же от входной двери квартиры. Между ним и дверью делается быть горизонтальная площадка.

Не всегда есть возможность установить в общественных местах и жилых домах пандусы согласно нормативам. Тогда приходится делать их с нарушением правил, однако минимальные требования к проектированию необходимо соблюдать:

  • ширина — не менее 85-90 см;
  • должны иметься поручни и ограждения;
  • допускается уклон 5%, максимальный 18% (разрешается только при отсутствии возможности сделать меньший уклон);
  • максимальная длина марша при уклоне, превышающем 10% – 7 м.

Поручни устанавливают с внутренней стороны марша. Они должны быть непрерывными на каждом участке пути.

Установка пандуса в подъезде

Откидные пандусы для лестничных площадок

В современных жилых домах все чаще можно увидеть специальные приспособления, позволяющие без труда преодолевать ступеньки людям, по ряду причин испытывающих трудности с передвижением. Речь идет о пандусах — конструкциях, разработанных много лет назад, но активно применявшихся лишь в некоторых учреждениях, например, больницах или метро.

Откидные пандусы для лестничных площадок

Смонтированный пандус в подъезде

Сегодня подобное устройство является обязательным к установке в любом многоквартирном доме, детских учреждениях; размеры пандусов определены в СНИП.
Несмотря на создание разнообразных социальных или государственных программ, проблема с нехваткой пандусов остается нерешенной.
Требования об установке не всегда выполняются в срок, между тем в наличии пандуса в здании заинтересованы в первую очередь одни из наименее социально защищенных слоев — инвалиды и семьи с пожилыми людьми или маленькими детьми.

Как сделать пандус своими руками

Сегодня многие задаются вопросом: как сделать пандус своими руками, поскольку ждать его установки приходится долго. Прежде чем начинать возведение пандуса, в частном доме или многоквартирном, необходимо помнить, что эти сооружения могут быть сделаны из различных материалов.

Откидные пандусы для лестничных площадок

Вариант устройства самодельного пандуса

Современные пандусы для пожилых и инвалидов — это прочные и легкие конструкции, позволяющие без труда преодолевать расстояние от квартиры до выхода на улицу. В процессе возведения пандусов может быть выбран один из материалов:

Тип пандуса — с перилами или без таковых — выбирает сам человек, основываясь на пожеланиях или собственных нуждах. Размеры пандуса, используемого в здании, должны строго соответствовать установленным ГОСТ и СНиП, если речь не идет о частных владениях, тогда человек в праве самостоятельно размечать ширину установки и совершенствовать ее.

Пандус из металла: особенности и этапы работ

Металлический откидной пандус является сегодня одним из способов немного помочь инвалидам, сделать их жизнь разнообразнее и удобнее, поскольку они смогут беспрепятственно выходить на прогулки, общаться.

Откидные пандусы для лестничных площадок

Конструкция пандуса из металлической решетки

Также пандусы будут удобны для семей с новорожденными, которых возят в прогулочных колясках. Установить пандус — задача несложная, но требующая от человека максимального внимания к деталям, поскольку от качества монтажа зависит надежность всей конструкции.

Обычно пандусы монтируются на лестничных площадках многоэтажек для того, чтобы облегчить спуск детских и инвалидных колясок, но чаще всего конструкции устанавливаются на крыльцо подъезда.

Именно поэтому люди стараются создать пандус сами, так как в многоквартирном доме лестничные пролеты между этажами не оборудуются подобными приспособлениями. Изготовление подходящего пандуса начинается с измерительных работ, так как необходимо понять, насколько эффективным будет его установка и возможна ли она в принципе, так как в некоторых домах лестницы не слишком широкие. Откидной пандус обеспечивает:
Откидные пандусы для лестничных площадок

  • Передвижения между этажами;
  • Съезд / заезд на тротуары;
  • Подъем / съезд по ступенькам подъезда.

Пандус, изготовленный из металла с откидным механизмом, можно установить не только в подъезде, но и для удобного спуска с крыльца частного дома. Для того чтобы создать удобный и функциональный откидной металлический пандус, потребуются:

Важный момент: длина швеллера должна полностью совпадать с размером лестницы, для которой производится пандус. Так как используется металлический швеллер, то необходимо учитывать толщину материала и возможность того, что получившийся пандус выдержит большую нагрузку, в которую входят вес человека, вес инвалидной коляски или грузов. Таким образом, швеллера должны легко выдерживать нагрузку, но в то же время они не должны быть тяжелыми.

Откидные пандусы для лестничных площадок

Вариант конструкции и устройства откидного пандуса

Причина в том, что пандус откидной для детских или инвалидных колясок придется достаточно часто убирать. Размеры конструкции, используемые в здании, должны четко соответствовать требованиям ГОСТ и СНИП. При необходимости можно сделать удобные поручни для откидного пандуса, чтобы человек смог самостоятельно спускаться / подниматься по лестнице.

Распорки также должны иметь выверенные размеры, соответствующие положениям СНиП и ГОСТ, требования которых гласят, что параметры этих изделий должны составлять: 5 мм в толщину и до 40 мм в ширину. В качестве распорок можно также использовать металлические уголки или полосы из толстой стали. Уклон пандуса должен быть средним, поскольку слишком большой угол не позволит человеку самостоятельно заезжать / съезжать с него.

Откидные пандусы для лестничных площадок

Схема устройства пандуса

Откидной пандус обеспечит безопасное перемещение, а при необходимости может быть быстро убран. Таким образом, пандус в жилых зданиях может быть возведен собственными силами и без особых финансовых затрат. Важно помнить про надежные крепления, поэтому дверные петли должны быть обязательно приобретены. По ГОСТу требования к ним нестрогие, но толщина должна обеспечивать возможность больших нагрузок.

Также следует запастись перед началом работ достаточным количеством крепежей и пластин, предназначенных для удлинения: каждой детали должно быть не менее трех штук, оптимальное количество — от трех до пяти, в зависимости от предполагаемой длины пандуса.

Этапы создания пандуса

Работу по созданию пандуса следует проводить в соответствии с требованиями СНиП и ГОСТ с определенной последовательностью действий.

  1. Пандусы для перемещения инвалидов или колясок с маленькими детьми должны иметь определенный угол наклона, который необходимо заранее обозначить на плане работ относительно здания. в котором пандус будет располагаться.
  2. Затем в швеллере просверливаются отверстия, важно: они должны в точности совпасть с теми, которые имеются на приобретенных петлях, иначе надежного крепления не получится и использовать пандус будет нельзя.
  3. Посредством болтов петли крепятся к швеллеру, очень важно следить за тем, чтобы шляпки болтов не выступали за грань элементов, так как они могут стать причиной повреждения колес.
  4. Также необходимо внимательно следить, выполняя крепежные работы, чтобы ширина пластин в точности совпадала с петлями, поскольку их также необходимо скрепить между собой болтами. Откидные пандусы для лестничных площадок
  5. Удлиняющие пластины должны иметь вырезы, если планируется установка перил для пандуса. Выемки в удлиняющих пластинах должны быть немного больше, чем размеры в сечении стоек, предназначенных для перил.
  6. Не менее важно следить за тем, чтобы расстояния между аппарелями совпадало с расстоянием между колесами как у инвалидных, так и у прогулочных детских колясок.
  7. Еще одна деталь, которую необходимо соблюдать при монтаже пандуса: при создании раскладного пандуса между распорками и ступеньками на проекте лестницы не должно быть зазора, то есть он должен быть цельным, иначе человек, идущий сзади коляски, может упасть и как следствие, получить травмы.

Откидные пандусы для лестничных площадок

Складной пандус в собранном виде

  • Если все требования соблюдены, то пандус можно считать полностью завершенным и готовым к эксплуатации. Остается сделать устройство, с помощью которого человек сможет откидывать пандус в случае необходимости и фиксировать его к верхней части перил лестницы. Особенно это актуально в здании с несколькими этажами. Создать устройство несложно: к дальнему швеллеру крепится петля, через которую крепится цепь. Именно она закрывает конструкцию при подъеме пандуса.
  • Если же пандус крепится к стене, тогда на ее поверхности размещается шпингалет, подобно дверному, который будет надежно удерживать пандус, когда в нем нет необходимости.

Деревянный пандус: особенности конструкции

Особых отличительных конструктивных особенностей у него нет. Его можно создать, основываясь на чертежах металлического пандуса. Различия можно проследить лишь в процессе работ. Монтаж производить немного сложнее. Причина тому — применение двух типов материала: дерева для основы и металла для креплений. Размеры и высота высчитываются также до начала основных работ.

Отличия от металлического варианта пандуса:

  • Вместо швеллера используются доски;
  • Длина аппарели должна немного превосходить лестничный пролет;
  • Перила могут быть только с одной стороны.

Важно помнить, что доски должны не просто размещаться на лестнице, но и быть удобными для проезда колясок. Толщина деревянных конструкций, согласно требованиям СНиП, должна выдерживать нагрузку, состоящую из веса коляски и взрослого человека.

Откидные пандусы для лестничных площадок

Устройство конструкции деревянного пандуса

Ограждения для пандусов выбираются с учетом того, имеются ли они в здании или нет: в обычном подъезде перила уже предусмотрены, но в частном доме их, скорее всего, придется монтировать самостоятельно.

Монтажные работы производятся по схожей с предыдущим вариантом технологии: доски скрепляются между собой деревянными брусками. Размер необходимо выбирать так, чтобы он максимально совпадал с диаметром досок. Крепится конструкция деревянного пандуса к перилам лестницы с помощью петель. Важно учитывать следующие показатели:

  • Предполагаемые конструкции пандуса;
  • Площадь лестничной площадки;
  • Форму лестницы и пандуса;
  • Габариты колясок.

Конструкцию необходимо делать так, чтобы она не мешала в то время, когда ею не пользуются. Чтобы пандус был не только удобным и практичным, но и выглядел красивым, его можно покрыть лаком. Так он прослужит долго и сохранит отличные показатели надежности.
Откидные пандусы для лестничных площадок
При этом нужно помнить, что обрабатывать пандус лаком рекомендуется СНиП только с внутренней стороны, поскольку внешняя должна иметь твердое и жесткое покрытие, не скользить, так как необходимо обеспечить хорошее сцепление между пандусом и колесами.

Пандус из бетона в здании и на улице

Пандус из бетона чаще всего делают на улице, поскольку для помещения этот материал не подходит. Преимущества пандуса из бетона состоят в том, что желаемый размер и необходимая форма, а также угол наклона достигаются быстро и просто.

Преимущество бетонного пандуса в здании — долговечность и неприхотливость конструкции. Кроме того, она надежна и может выдержать любые механические повреждения.

Прежде чем реализовать проект, требуется сделать макет или чертеж, а затем только переходить непосредственно к возведению пандуса. СНиП и ГОСТ рекомендуют использовать поручни подобных пандусов, так как чаще всего они располагаются под большим наклоном.

Откидные пандусы для лестничных площадок

Вариант устройства бетонного пандуса с деревянными поручнями

Установить работоспособный и надежный в эксплуатации пандус из бетона своими силами непросто. Для этого нужно выполнять работы, которые предусматривают определенную последовательность.

  1. Первый этап, предусмотренный требованиями и СНиП, — земляные работы. Поскольку бетонное основание пандуса в нижней его части будет тонким, существует высокая вероятность того, что в этом месте поверхность быстро придет в негодность, так как появятся трещины; поэтому требуется выбрать грунт под углубление. За счет этого слой бетона в нижней части станет значительно толще. Однако по технологии выемку в земле нужно делать под все монолитный бетонный фундамент. таковы требования ГОСТ, касающиеся бетонных пандусов.

Откидные пандусы для лестничных площадок

Схема опалубки для бетонного пандуса

  • Следующий этап — создание бордюра, поэтому важно изучить требования СНиП и к этому элементу. Для этой части необходима опалубка, на дне которой устраивается подушка из песка и гравия, укрепления выполняются арматурой и бетоном. Бордюры создают края конструкции бетонного пандуса. Таким образом, бордюры обеспечивают необходимую жесткость, следовательно, защиту и надежность, удерживают бетонную конструкцию в определенном положении. Эти элементы при всей их важности не являются обязательными. Ширина изготовляемого пандуса, должна соответствовать нормативам.
  • Для того чтобы установить бордюры, необходимо не только вырыть углубления, но и после установки засыпать песком. Важно помнить, что чем выше будет пандус, тем больше нужно сыпать песка и гравия. В завершение работ создается каркас из арматуры и заливается бетон. Откидные пандусы для лестничных площадок

Нормативные документы и требования к пандусу

Создание комфортабельной среды для маломобильных категорий населения в нашей стране регламентируется различными нормативными актами. В первую очередь, это ст. 17 Конституции РФ, Федеральный закон № 181-ФЗ «О социальной защите инвалидов» с поправками от 1 января 2016 г., а также федеральная программа «Доступная среда», направленная на полное обеспечение к 2020 г. беспрепятственного доступа людей с ограниченными возможностями ко всем объектам городской инфраструктуры.

Помимо федеральных документов, в каждом регионе также действуют свои нормативные акты, обеспечивающие гарантию свободы перемещения маломобильным категориям граждан.

пандус

Основные требования к конструкции пандусов оговорены стандартами. Перечислим главные параметры, которым должна соответствовать безопасная и комфортная входная группа с пандусом:

  • Площадки, расположенные вверху и внизу пандуса, должны иметь размеры, превышающие стандартные габариты инвалидного кресла. Это необходимо, чтобы предоставить человеку возможность для разворотов и манипуляций.
  • Для конструкций, рассчитанных на одностороннее движение, значение ширины пролета не должно быть меньше 0,9 м. Для двусторонних – не меньше 1,8 м.
  • Длина одного пролета пандуса не должна превышать 9 м. В случае необходимости установки более длинных конструкций требуются промежуточные площадки.
  • Пандус шириной 0,9 м, предполагающий возможность разворота, обязательно должен иметь промежуточную площадку 1,4 Х 1,4 м.
  • Если пандус предполагает разворот на 1800, необходима площадка 1,8 Х 1,5 м.
  • Бесповоротная конструкция шириной 0,9 м нуждается в площадке 1,4 Х 0,9 м.
  • Площадки должны быть окрашены в отличный от пандуса цвет и иметь противоскользящее покрытие.
  • Обязательно соблюдение правильного угла наклона: в местах общественного пользования при высоте конструкции 0,8 м – 2,90 (5 %);при больших перепадах высот допустимо значение до 5,70 (8-10 %).
  • На всех участках пандуса по внутренней стороне должны быть установлены специальные непрерывные поручни со стандартным сечением 4 см. На обоих концах пандуса перила должны завершаться выступами за пределы всей конструкции, равными 30 см.
  • Наличие бортиков по бокам – обязательное условие.

требования к пандусам

Как добиться установки пандуса?

По закону управляющие компании должны бесплатно устанавливать пандусы в подъездах жилых домов. Для этого необходимо сделать следующее:

  • Пишите заявление на имя начальника ЖЭК или управляющей компании (два экземпляра).
  • Включаете в заявление перечень с данными соседей, поддерживающих установку пандуса (если такие есть).
  • Указываете конкретное место, где вы хотели бы видеть пандус, а также его тип.
  • Делаете ссылки на нормативно-правовую базу.
  • Можете прикрепить фото лестничных маршей для доказательства невозможности перемещения по ним без специальных конструкций.
  • Заявление лучше отправляйте в заказном письме.

Закон дает управляющей компании 30 дней на рассмотрение заявления и вынесение своего решения. Ответ руководство должно дать вам в письменном виде.

Мотивировать отказ могут узкими лестничными пролетами (меньше 2,5 м), но в такой ситуации вы можете потребовать установить откидной пандус.

В случае получения отказа следует написать заявления с указанием того, что ваши права нарушило конкретное ответственное лицо, в следующие инстанции:

  • жилищная инспекция,
  • районная прокуратура,
  • общество по защите прав потребителей,
  • органы местного самоуправления.

как добиться установки пандуса

Мобильный

Это портативный, съемный пандус. Установка и демонтаж его достаточно просты и осуществляются по необходимости. Очень компактные, нередко складные, устройства легко перемещаются и транспортируются. Обычно это стальные либо дюралюминиевые конструкции. К ним относятся следующие подвиды:

  • Раздвижной (телескопический) пандус. Обычно состоит из двух параллельных полос, которые, раздвигаясь, увеличивают длину конструкции в два раза и более, закрепляются на лестничном марше и образуют наклонный въезд. Конструкция снабжена противоскользящим покрытием, легко складывается и транспортируется. Выдерживает вес до 400 кг.

мобильный раздвижной пандус

  • Бордюрный пандус. Применяется для преодоления невысоких препятствий, таких как пороги или бордюры. Конструкция имеет небольшой размер, легко собирается и устанавливается. Изготавливается в основном из резины или металла.

мобильный бордюрный пандус

  • Пандус ролл – высокотехнологичная конструкция. Представляет собой ленту, состоящую из скрепленных между собой секций из авиационного алюминия. Благодаря материалу изготовления конструкция характеризуется высоким уровнем прочности и надежности. Изделие компактно скручивается в рулон, легко переносится и транспортируется. При необходимости собирается в пандус нужной длины, что возможно благодаря наличию съемных секций.

пандус ролл

По типу конструкции различают:

  • Пандусы-рельсы (обычно изготавливаются из металла).
  • Пандусы-платформы (чаще всего из нержавеющей стали или алюминия, однако деревянный пандус – тоже возможный вариант).

Еще один тип, встречающийся достаточно не часто, – обогреваемая конструкция. Специальные системы, при помощи которых осуществляется обогрев пандуса, обеспечивают безопасность людей, пользующихся им в зимний период, а также предотвращают возможные повреждения устройства в следствие взаимодействия со снежным и ледяным покровом.

обогреваемый пандус

Ошибки в установке пандуса

Несмотря на наличие нормативно-правовой базы и стандартов, регламентирующих создание комфортных условий для маломобильных категорий граждан, лестницы и пандусы достаточно часто продолжают оставаться непреодолимыми препятствиями для людей с ограниченными возможностями по причине того, что последние либо установлены не правильно, либо вообще отсутствуют.

Существует ряд ошибок, совершаемых при установке пандусов, которые делают их совершенно бесполезными конструкциями.

Крыльцо с пандусом, имеющим слишком крутой угол наклона.

ошибки установки пандуса

Неправильная ширина рельсов, из-за чего колеса не могут встать на платформу пандуса.

ошибки установки пандуса

Отсутствие поручней.

ошибки установки пандуса

Наличие препятствий по линии движения.

ошибки установки пандуса

Недостаточные для маневров размеры промежуточных площадок.

ошибки установки пандуса

Наличие ступеней на съезде.

ошибки установки пандуса

Кроме того, порой встречаются самые немыслимые и абсурдные конструкции, смысл которых даже не укладывается голове. Остается лишь надеяться, что со временем их будет оставаться все меньше, а власти, муниципалитет и бизнесмены будут заботиться о людях с ограниченными возможностями, создавая максимально комфортные условия для их перемещения, ведь каждый из нас в любой момент может оказаться нуждающимся в подобной поддержке.

Источники
  • https://steelart.org/pandusy/vidy-pandusov
  • https://p-z-o.ru/metallokonstrukcii/pandusy/pandus-opredelenie-naznachenie-vidy-i-otvetstvenno
  • https://DomZastroika.ru/lestnicy/pandusy-dlya-invalidov-kolyasochnikov.html
  • https://2proraba.com/other/pandusy-dlya-invalidov-normy.html
  • http://lestnica-mpl.ru/otkidnye-pandusy-dlya-lestnichnyh-ploshhadok.html
  • https://gidlestnic.ru/vidy-i-tipy-lestnits/pandus
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
