Навесы, пристроенные к дому: фото и секреты монтажа

Особенности

Содержание

Много десятилетий перекрывать навесы было возможно только с использованием шифера либо асбестоцементных плит. Прочность обоих материалов хороша, но они достаточно тяжеловесны и требуют монтажа специальных балок из стали. В результате работа усложняется и удорожается, выполнить ее должным образом могут далеко не все частные застройщики. Применение металлочерепицы стало настоящим прорывом, и теперь крепкие, легкие, эстетично смотрящиеся навесы доступны практически всем.

Кроме того, подобные конструкции:

  • не нуждаются в специальном уходе, даже во дворах частных домов;
  • строятся просто и быстро;
  • могут быть установлены на основания как из стального профиля, так и из деревянного бруса.


Если опоры выполнены из дерева, эстетические характеристики навеса заметно возрастают, он становится оригинальнее и притом натуральнее. Но тут есть другой нюанс: древесина, особенно та часть, которая будет углубляться в грунт, должна пропитываться антисептическими составами. Сама металлочерепица, ввиду повышенной прочности, обрабатывается с использованием только качественных инструментов: шуруповерта, болгарки, электродрели. Ручные ножницы по металлу тоже могут разрезать ее, но это займет очень много времени и отнимет массу сил.

И даже если работающие будут стараться, им не удастся добиться столь же ровного кроя материала, как при использовании механизмов.

Разновидности навесов

В зависимости от конструктивных особенностей навесы разделяют на такие категории:

  • Открытый. При таком типе пристройки навес подразумевает под собой элементарный козырек, который изготавливают с применением металлочерепицы. Одной стороной его крепят к фасадной стороне здания, противоположный конец навеса стоит на вертикальных опорах или стойках. Именно этот вариант навеса является самым популярным, так как его установка занимает мало времени, да и по финансам доступна каждому.
  • Закрытый. Конструкция аналогична предыдущему варианту, однако такой навес имеет боковые стороны. Защитные стены оберегают домочадцев от порывов ветра и грязи, а для их создания используют любой строительный материал, например, профнастил.
  • Арочный. Этот тип навеса не имеет каких-то конструктивных особенностей, отличающих его от первых двух вариантов, вся разница заключается во внешнем оформлении и привлекательности навеса.

Навес из металлочерепицы надежный и долговечный, поэтому его применяют не только в частном домостроительстве, но и в прочих сферах. Например, большой металлочерепичный навес можно использовать как дешевую замену гаража, ведь под ним можно спрятать автомобиль, который будет надежно защищен от осадков и грязи. Также навесами очень часто пользуются при создании парковок возле офисов, кафе или ресторанов. козырек для крыльца
Красивый входной навес в офис здания способен стать некой визиткой, которую заметит и оценит каждый. Навес из металлочерепицы привлекателен, цветовой спектр материала практически не ограничен, поэтому каждый сможет подобрать под себя оптимальный вариант в независимости от сферы применения конструкции, хоть то для дома или же для торговой палатки.  козырек из синей металлочерепицы над крыльцом
козырек из черепицы над гаражом

Достоинства навесов из металлочерепицы

Среди плюсов, которыми обладают металлочерепичные козырьки и навесы следует выделить следующее:

  • Хорошие технические характеристики и эксплуатационные свойства.
  • Внешняя эстетичность и привлекательность.
  • Простота в обслуживании и уходе. В случае, если навес был загрязнен, то его достаточно просто омыть водой под большим напором, металлочерепица будет блестеть как новая.
  • Длительный период эксплуатации.
  • Устойчивость к механическим повреждениям.
  • Не поддается воздействию грибка или плесени.
  • На его поверхности не образуется мох и прочие живые организмы.
  • Навес устойчив к воздействию ультрафиолетовых лучей.
  • Оказывает качественное сопротивление капризам погоды в виде дождя, ветра или снега.
  • Простота и удобство монтажа.
  • Широкий выбор материала по цветовой гамме.

козырек над входом

Виды навесов из металлочерепицы

Существует несколько разновидностей навесных конструкций, среди которых постройки:

  1. Открытой формы. Они состоят из кровли и вертикальных стоек в виде колонн. Такая разновидность навеса из металлочерепицы обеспечивает надежную защиту автотранспортному средству в весенне-летний период. Ее преимуществом считается отсутствие конденсата и хорошая вентиляция внутри.
    Навес из металлочерепицы для авто своими руками
  2. Закрытой формы. Представляет собой такой тип сооружения, как и первый, только с небольшим дополнением в виде боковых стенок. Они еще больше защищают объект от дождей, пыли, листьев, сильных порывов ветра, ультрафиолета. В качестве подходящего материала для обустройства боковых стенок навеса из металлочерепицы подойдут листы профнастила, поликарбоната.
    Навес из металлочерепицы для авто своими руками
  3. В виде козырька. Особенностью этого навеса является необходимость в привязке к зданию, конкретному сооружению. Боковые стенки могут быть в открытом либо закрытом исполнении.
    Навес из металлочерепицы для авто своими руками

Различают навес с крышей из металлочерепицы по типу верхней части. Они бывают односкатные, двускатные либо сложной конфигурации, к примеру, арочные, куполообразные и другие.

Разновидности

Разновидности

Чаще всего владельцы частных домов делают козырьки под заказ. Если у вас тоже нет времени для изготовления этой конструкции, то вы можете поступить так же. Но при необходимости сэкономить семейный бюджет, сделать козырек можно и своими руками. Как бы там ни было, чтобы козырек у вас был качественным и соответствующим вашим запросам, предлагаем вам ознакомиться с разновидностями козырьков и их особенностями.

Из поликарбоната

Из поликарбоната

Козырьки из поликарбоната сегодня пользуются большим спросом среди потребителей. Это и не удивительно, ведь этот материал обладает рядом преимуществ:

  • Долговечный.
  • Прочный.
  • Практичный.
  • Продается в широкой цветовой гамме.

Хотя есть материалы для покрытия козырька и подешевле, но эксплуатационные характеристики поликарбоната полностью оправдывают его стоимость. Ниже будет приведена инструкция по изготовлению арочного козырька из этого материала.

Из металла

Из металла

Для работы с металлом нужен сварочный аппарат и некоторые навыки в работе с ним. Хотя металл дешевле поликарбоната, но работать с ним на порядок сложнее. Обойти сварочные работы можно, используя механические стандартные соединения металлических элементов при помощи болтов и гаек.

Среди преимуществ металла стоит отметить:

  • Надежность.
  • Доступность по цене.
  • Долговечность (при условии, что он будет своевременно обрабатываться антикоррозийными средствами).

Именно из-за необходимости в регулярном уходе за металлом, многие потребители отказываются от изготовления козырьков из него.

Чтобы установить поликарбонатный козырек вам все равно придется сделать под него металлическое основание. В этом случае преимуществ у поликарбоната все-таки больше, так как каркас под него занимает до 30% от всей конструкции, ввиду легкости кровельного материала. А если покрыть конструкцию козырьком из металла, то ухаживать придется и за каркасом, и за крышей.

Из пластика

Из пластика

Пластиковые плиты, пригодные для устройства козырька дороже, чем ПВХ, используемый для внутренних работ. Поэтому и стоимость ПВХ кровли не так мала, как хотелось бы. Внешне такие плиты напоминают поликарбонат.

Пластик можно установить на каркас любой формы. Вы можете купить белые плиты и наклеить на них пленку желаемого цвета или приобрести их уже оклеенными.

Преимущества материала:

  • Легкий вес.
  • Долговечность.
  • Надежность.
  • Простота монтажа.

Из профнастила

Из профнастила

Сегодня профнастил пользуется большим спросом среди потребителей. По продажам можно сказать, что он занял на рынке лидирующие позиции. Его используют для изготовления заборов и кровли. Из недостатков материала стоит отметить неустойчивость к механическим повреждениям. Даже самую легкую вмятину уже будет заметно на профнастиле.

Если вы решите приобрести для обустройства козырька именно этот вариант покрытия, то купите профнастил более высокого качества и более толстый. Работать с ним гораздо проще, чем с металлочерепицей и металлом.

Из металлочерепицы

Из металлочерепицы

Если вы решили сделать козырек из металлочерепицы, то помните, ее цвет и структура должны соответствовать кровельному материалу крыши. Разница в цвете и текстуре, хотя бы самая незначительная, будет очень заметна.

Делать козырек из металлочерепицы лучше всего на этапе накрытия дома или другой постройки, на входной двери к которой вы решили сделать козырек. В таком случае у вас получится сделать козырек из остатков металлочерепицы от кровли крыши.

В качестве кровельного материала для козырька может также выступать битумная черепица либо другой похожий кровельный материал, даже рубероид отечественного производителя.

Из дерева

Из дерева

Здесь подразумевается изготовление деревянного каркаса. В качестве кровельного материала может сгодиться тот же поликарбонат, металлочерепица, листовой металл, шифер и т. д. Для домов старого типа такой козырек подходит лучше всего. Кроме того, в числе построек, для экстерьера которых подойдет деревянная конструкция козырька – дома из сруба, реставрированные мазанки и сооружения, выполненные в стиле фахверк.

Из ковки

Из ковки

Лучшим дизайнерским решением станет козырек, каркас которого выполнен из ковки. Он будет служить достойным украшением дома. Однако такая конструкция обойдется вам в копеечку. Кованный козырек можно совмещать с такими кровельными материалами, как поликарбонат, черепица и даже пластик.

Кованный козырек довольно тяжелый, поэтому для того, чтобы он служил действительно долго, нужно его правильно установить.

Ковка подходит практически под любой дизайн, так как она может состоять как из грубых, так и утонченных элементов. Если на приусадебном участке уже есть кованные элементы, то и козырек следует выполнить в одном стиле с ними.

Требования к навесам во дворе из металлочерепицы

Учитывая, что навесная конструкция является строительным объектом, то к ней предъявляется целый ряд норм, которым она должна соответствовать:

  1. Надежность. Навесы из металлочерепицы во дворе должны выдерживать серьезную нагрузку и давление от снежной массы. Только при таком подходе удастся возвести прочное сооружение.
  2. Эффективность водоотведения. Чтобы не нарушить целостность фасада здания, если это навес в виде козырька, то нужно позаботиться об обустройстве специальных инженерных коммуникаций. Стекаемая жидкость должна выводиться за пределы здания. Одним из обязательных условий эффективности навеса выступает грамотное оборудование системы отвода воды. Это может быть либо обустройство водосточного желоба, ливнесборной канализации, либо наличие накопительной емкости.
  3. Эстетическая составляющая. Дизайн навесной конструкции должен соответствовать общему архитектурному облику дома, подходить и по стилю, и по цвету.

Важно! Показатели минимальной нагрузки на козырек должен составлять 200 кг/м2.

Среди положительных характеристик металлической черепицы, которые являются основанием при выборе ее для оборудования уличной конструкции, выделяют:

  1. Относительно небольшой вес. При расчете на 1 м2 вес составляет почти 7 кг, что дает возможность проектировать навес любой сложности и конфигурации.
  2. Огромный ассортимент цветовых решений. Выбрать наиболее подходящий под экстерьер жилья цвет кровельного материала не составит особого труда. Кроме этого, профилированные листы поддаются окрашиванию, при необходимости можно свободно их перекрасить.
  3. Простота и легкость при установке. Металлочерепица не вызывает сложностей даже у начинающих мастеров, важно использовать подходящий инструмент для резки и крепления к обрешетке.
  4. Профилированные листы практически не склонны к расширению при нагревании. Им не страшны перепады температур, неблагоприятные погодные условия.
  5. Данный кровельный материал отличается высокой степенью экологичности, он не выделяет вредных веществ ни при каких показателях температур (высоких либо низких).
  6. Навес из металлочерепицы для дачи не требует специального ухода.
  7. Металлическая черепица препятствует проникновению солнечных лучей и поддерживает температуру на оптимальном уровне.
  8. Гармонично смотрится дерево вместе с профилированными листами, к тому же это еще более качественная конструкция.

Единственный недостаток – это то, что при выпадении атмосферных осадков сохраняется высокий уровень шума. Этот неприятный момент можно легко разрешить, если дополнительно использовать шумоизоляционное покрытие.

Навес из металлочерепицы для авто своими руками

Как сделать навес из металлочерепицы своими руками

Чтобы обустроить навес на своем участке, необходимо придерживаться определенной технологии возведения.

Односкатный навес из металлочерепицы

Перед тем как приступить к обустройству конструкции, нужно произвести расчеты угла наклона крыши и сделать чертеж навеса из металлочерепицы, где будут указаны размеры будущего сооружения (длина, ширина, общая площадь). Если делается конструкция под один автомобиль, то ширина составляет 3 м, длина 6 м и высота 2,5 м. При необходимости под 2 машины потребуется установка навеса из металлочерепицы 6×6 м.

Алгоритм действий относительно постройки навеса предусматривает:

  1. Установку опор. Самым надежным способом при обустройстве навеса из металлочерепицы является заливка ямы бетоном. Заранее следует обустроить опалубку, где сначала укладывают 10-15 см щебня, а потом бетон. Для застывания бетона потребуется трое суток.
    Сборка ферм для кровли. Фермы представляют собой конструкции, которые предназначаются для монтажа обрешетки под металлическую черепицу. Минимально должно быть 3 фермы, где 2 устанавливают с разных краев, а одну – посередине. В случае сооружения навеса большей длины количество ферм также увеличивается. Диаметр труб для них должен быть от 30 мм, подойдут профили с квадратным сечением 30×30 мм. Сборка крыши для навеса из металлочерепицы производится под углом, где верхняя труба длиннее нижней. Для обеспечения жесткости конструкции предусматриваются распорки, которые при помощи сварки крепятся к верхней и нижней трубе под углом зигзагообразно. Поверх ферм монтируют обрешетку под крышу.
    Навес из металлочерепицы для авто своими руками
  2. Монтаж ферм и крыши. Когда на установленные опоры будут приварены фермы, приступают к обустройству деревянной обрешетки. Сверху нее крепят металлическую черепицу посредством обычных саморезов. В конце монтируют водоотлив.
    Навес из металлочерепицы для авто своими руками

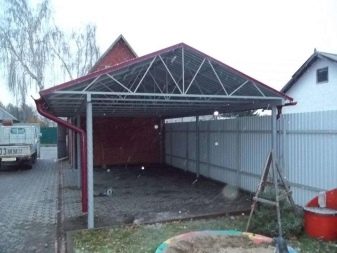

Двускатный навес из металлочерепицы

Чтобы соорудить навес для автомобилей из металлочерепицы с двускатной крышей, нужно следовать следующей инструкции по его изготовлению:

  1. Выставление столбов 100×100 мм.
    Навес из металлочерепицы для авто своими руками
  2. Монтаж ферм для навеса из металлочерепицы, где низ 40×40 мм, а все остальное 40×20 мм.
    Навес из металлочерепицы для авто своими руками
  3. Крепление обрешетки 40×20 мм.
    Навес из металлочерепицы для авто своими руками
  4. Обработка сварных швов.
    Навес из металлочерепицы для авто своими руками
  5. Монтаж металлочерепицы при помощи саморезов.
    Навес из металлочерепицы для авто своими руками

Козырек над входом из металлочерепицы

Если придерживаться следующей технологии изготовления, то можно даже без опыта в проведении таких работ сделать козырек из металлочерепицы над входом своими руками:

  1. Установка стоек относительно дома. Они должны быть строго в вертикальном положении, особенно те, которые выполняют несущую функцию. Заливают их бетоном.
    Навес из металлочерепицы для авто своими руками
  2. Укладка опорного бруса с сечением от 100×100 мм. Для этих целей применяют анкерные крепления. При необходимости конструкцию дополняют вертикальными стойками. Для стропил подойдут доски с сечением 100×50 мм. Одну сторону доски размещают на опору, а вторую – на мауэрлат.
    Навес из металлочерепицы для авто своими руками
  3. Обустройство обрешетки. Используют для ее изготовления бруски с сечением 50×50 мм.
    Навес из металлочерепицы для авто своими руками
  4. Монтаж навеса. Листы металлической черепицы крепят при помощи оцинкованных саморезов, а в месте соединения со стеной применяют планку примыкания. К черепице ее монтируют посредством саморезов, а к стене – с помощью дюбель-гвоздей.
    Навес из металлочерепицы для авто своими руками

Советы и рекомендации

При установке навеса для машины из металлочерепицы, а также козырьков, следует придерживаться следующих рекомендаций, которые позволят создать надежную и качественную конструкцию:

  1. Чтобы грамотно рассчитать высоту обустраиваемого сооружения из профилированных листов, необходимо учитывать размеры дверного проема и крыльца возле него, если требуется построить навес к дому из металлочерепицы. Для этих целей нужно на фасадной стене провести горизонтальную линию, которая и будет ориентиром для крепления опорного бруса. Для его фиксации эффективно использовать анкерные болты.
  2. В качестве опор можно выбирать деревянные бруски или металлические стойки, а также делать кирпичные колонны. Важно при их установке учитывать нужный угол наклона – от 20 градусов, но при этом не должно быть препятствий для открытия двери из здания. Когда угол наклона меньше, то поверх профилированных листов будет задерживаться снежная масса, что приведет к сокращению срока эксплуатации навесной конструкции. При обустройстве очень крутого ската качество обзорности значительно ухудшается и образуется чрезмерная парусность.
  3. Для продления срока службы навеса из металлочерепицы под авто необходимо произвести грамотную подготовку, обработку. Перед тем как устанавливать стойки, нужно сначала предусмотреть гидроизоляцию, а уже потом заливать их бетонным раствором, чтобы повысить степень их устойчивости.
  4. Оптимальный вариант под кровлю из металлической черепицы использовать мауэрлат, на котором в процессе монтажа делают разметку под стропильные ноги.
  5. Устанавливать стропила необходимо точных размеров, в длину они должны быть больше на четверть метра, чем мауэрлат. При возведении козырька стропильные ноги нужно одним концом монтировать к мауэрлату посредством стальных кронштейнов, другой – на стеновой опорный брус.
  6. При монтажных работах для безопасности стыкового места (конструкции и стены) следует применять угловую планку.
  7. Если для возведения уличной конструкции используются опоры из массивного деревянного бруса, то их в обязательном порядке нужно обработать специальным противогрибковым средством и горячей смолой (гудроном). Только после высыхания брус можно заглублять в вырытую ямку (30-50 см) и заливать бетоном. Но эффективнее и долговечнее применять стальные трубы одинакового диаметра.

Для удобства кровельных работ потребуется заранее подготовить следующий набор инструментов:

  • ручные ножницы по металлу для резки профилированных листов;
  • молоток;
  • шуруповерт;
  • рулетку;
  • маркер;
  • длинную рейку.

Как вариант, металлочерепицу можно эффективно и быстро резать при помощи электрических высечных ножниц, электролобзика, ножовки с мелкими зубьями либо дисковой пилы с твердосплавными зубьями. При укладке профилированных листов металлическую стружку, которая образуется при раскрое, следует удалять, иначе покрытие начнет подвергаться коррозийным изменениям и быстро испортится.

Подготовительные работы

Прежде, чем будут созданы спланированные навесы пристроенные к дому, фото которых можно посмотреть на сайте, необходимо произвести подготовительные работы. Для этого размечается подходящая площадка, и на ней выкорчевываются деревья. Чистый участок выравнивается. При этом подсыпается песок и щебенка.

Некоторые прочные навесы требуют создания фундамента

Некоторые прочные навесы требуют создания фундамента

Под опоры навесы бурятся углубления. И на данном этапе стоит продумать прокладку кабеля под источники освещения. Выбирается определенный шаг расстановки опор. Он зависит от тяжести крыши и каркасной части.

Количество и расстановку стоек нужно рассчитать заранее

Количество и расстановку стоек нужно рассчитать заранее

В подготовленные ямы опускаются стойки, которые заливаются бетонной смесью. Столбы выставляются по уровню.

Важная информация! Если близко располагаются грунтовые воды, то концы столбов требуется дополнительно гидроизолировать. Металлические опоры предварительно обрабатывают грунтовкой.

Как сделать навес из поликарбоната, пристроенный к дому: фото и этапы монтажа

Через 12-15 дней после полного застывания бетона, можно начинать сборку конструкции. На стену монтируются кронштейны, а затем сверху поперечная балка.

Сборка конструкции требует подготовки специальных инструментов

Сборка конструкции требует подготовки специальных инструментов

Создание обрешетки

Выполняется верхняя обвязка. Торцевые части стоек соединяются при помощи поперечной балки и между собой. При этом используются параллельно уложенные профили. Металлическая каркасная система сваривается между собой, а деревянная стягивается стальными уголками.

Обрешетка крепится к основной балке

Обрешетка крепится к основной балке

Места сварки зачищаются, обрабатываются грунтовкой и красятся. Стропила монтируются поперечными деталями с шагом в 600 мм. К несущей балки конструкция крепится при помощи стальных уголков. Обрешетка прокладывается поперек стропил и монтируется саморезами.

Монтаж крыши

Листы кровельного материала нарезаются по размеру. Затем крепятся к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморезы.

При монтаже крыши может понадобиться специальная страховка

При монтаже крыши может понадобиться специальная страховка

Чтобы облегчить отвод воды, ячейки должны быть направлены вниз. Работая с пластиком, не стоит забывать оставлять зазоры между панелями. Размеры отверстий должны делаться с запасом в 2-3 мм. Существуют некоторые особенности монтажа кровли из других материалов.

Элементы кровли крепятся к обрешетке

Элементы кровли крепятся к обрешетке

В качестве балок могут использоваться брусья из древесины. С течением времени в материале могут появиться трещины, которые снизят жесткость конструкции.  После монтажа балок устанавливаются поперечные доски, а затем производится крепление металлочерепицы. Монтаж данного материала производится с нижних листов. Стоит учитывать, что должен быть нахлест верхних листов на нижние.

Полезная информация! После установки кровли выполняется монтаж сливных желобов. Для этого отмеряется необходимая длина желоба и производится обрезка лишнего металла болгаркой.

В некоторых случаях будет сложно установить кровлю в одиночку

В некоторых случаях будет сложно установить кровлю в одиночку

Полезные советы

После монтажа основной пристройки можно сделать площадку. Самый простой способ – это засыпать территорию гравием. Для этого снимается дерн, вкапывается бордюр и насыпается щебень. Затем его нужно хорошо утрамбовать.

Стильное и прочное покрытие повышает комфортные условия использования конструкции

Стильное и прочное покрытие повышает комфортные условия использования конструкции

Также можно сделать площадку, вымощенную брусчаткой или тротуарной плиткой. Недорого обойдется оборудование площадки с помощью бетона.

Качественная площадка позволяет увеличить полезную площадь дворовой зоны

Качественная площадка позволяет увеличить полезную площадь дворовой зоны

С помощью подручного материала и инструментов можно создать красивый навес своими руками. Подобные конструкции позволят соорудить прекрасное место для семейного отдыха или надежную защиту для автомобиля и садового инвентаря.

Красивый навес может стать частью экстерьера здания

Красивый навес может стать частью экстерьера здания

Материалы для строительства навеса

Материалы для строительства навеса

Материалы для строительства навеса

Выбирая материалы нужно учитывать концепцию приусадебного участка. Постройка должна гармонично вписаться в общую картину.

Следующим критерием выступает количество средств, выделенных на покупку. Можно сделать козырек из имеющихся остатков строительных материалов, а можно закупить специально.

Материалы для каркаса и опор:

1

Металл – широко используется в строительстве. Металлические конструкции требуют минимум строительных навыков. Их возведение доступно новичкам.

металлический навес к дому

Массивная металлическая конструкция

Такое сооружение строят из металлических труб. Соединение осуществляется сваркой или заклепками. Для опор выбирают диаметр трубы от 10 сантиметров, толщина металла должна быть не менее 2 миллиметров.

ПЛЮСЫ:

  • Прочность
  • Имея оборудование конструкции легко придать фигурный вид. Нужен для этого трубогиб
  • Металл не впитывает влагу

МИНУСЫ:

  • Подверженность ржавчине
  • Дорогостоящие услуги сварщика

Для защиты конструкции от коррозии, ее нужно покрыть краской. Она наносится на слой грунтовки.

Каркасы из металла и стали сочетают с поликарбонатом и металлопрофилем.

Перед сооружением важно правильно рассчитать нагрузку. Иначе навес под тяжестью снега может деформироваться или совсем обрушится. 2

Дерево – материал удобный для обработки. С ним легко работать. К его плюсам относится:

Пристроенный к дому навес

Деревянный навес

ПЛЮСЫ:

  • Доступная цена
  • Экологичность

МИНУСЫ:

  • Поддается гниению
  • Легко воспламеняется
  • Может подвергнуться нападению вредных насекомых
  • Погодные условия могут нанести урон конструкции, так древесина может рассохнуться в сухом климате, или разбухнуть при большой влажности

Деревянный каркас сочетается со всеми доступными материалами. Навес может быть сделан как из него одного, так и в любой доступной комбинации.

Для опор рекомендуется использовать брус 10х10, а обрешетку можно делать из материала меньшего размера. Навес, оборудованный перилами, будет прочнее и надежнее. 3

Кованые опоры позволяют создать легкую конструкцию с высокой декоративностью. Изящные детали могут использоваться самостоятельно и как дополнительные детали.

металлический навес с кованными элементами

Металлический навес с кованными элементами

ПЛЮСЫ:

  • Долговечность,
  • Изящный внешний вид,
  • Гибкость конструкции – под тяжестью снега она не сломается, максимум немного погнется.

МИНУСЫ:

  • К минусам кованых изделий относится их высокая стоимость. Она оправдана за счет прочности и декоративности

4

Камень и кирпич используются для фундаментальной конструкции или когда навес нужно вписать в архитектурный ансамбль построек на участке.

Навес к дому кирпичный

Монументальный кирпичный вариант

ПЛЮСЫ:

  • Высокая прочность, так как камень материал вечный. Ему не страшны перепады температур и природные осадки.
  • Каменное сооружение выглядит престижно.

МИНУСЫ:

  • Натуральный камень стоит дорого. Чтобы снизить уровень затрат основу можно сделать из металла или кирпича, а облицовку из камня.

Крыша у конструкции может быть любая. Для нее используют:

  • Металлочерепицу
  • Шифер
  • Поликарбонат
  • Металлопрофиль и другие материалы

При обустройстве легких навесов на летний период на каркас можно натянуть тент, парусину или накрыть опорную конструкцию циновками.

Выбор места и проект навеса

Перед началом строительства навеса нужно определить для него место. Он может располагаться возле крыльца или стены.

Пристроенный к дому навес должен находиться от соседнего участка на расстоянии 3 метра и более. Чертёж навеса

Чертёж навеса

Площадь нужно измерить. Делается это чтобы рассчитать количество необходимых материалов для возведения конструкции.

Обязательно рассчитывается количество опор. У стены их ставить не нужно, так как конструкция здесь будет опираться на дом.

Обустройством участка нужно заниматься после того, как строение будет установлено.

Навес строится не на один год. Перед строительством нужно учесть ряд нюансов, чтобы сооружение было прочным, служило на протяжении долгих лет:

  • Толщина снега зимой
  • Годовое количество осадков
  • Наличие ветра и его возможная скорость
  • Конструкция дома
  • Качество фундамента
  • Надежность стен

После определения всех перечисленных факторов нужно начертить чертеж навеса. На нем нужно отразить все детали, даже самые мелкие.

Важно отмечать реальные величины ширины и длины. Это позволит правильно рассчитать количество нужного материала.

Если навес предназначается для стоянки автомобиля, по необходимо учитывать его габариты. Так для легковой машины площадь должна быть не менее 250х500 сантиметров, для внедорожников от 360х660 сантиметров.

Автомобиль должен свободно въезжать под конструкцию, даже с грузом. При этом если высота будет более 2,3 метра, то капли дождя будут попадать под него. В таких случаях спасет крыша с наклоном.

Подготовка стройматериалов

Материалы различных цветов

Материалы различных цветов

Покупка материалов проводится после того когда произведен расчет необходимого количества:

  • Материал для фундамента
  • Опоры
  • Покрытие для кровли
  • Крепежная фурнитура
  • Дополнительные элементы

Для деревянного или металлического каркаса нужно закупить грунтовку и краску, чтобы обработать и защитить строение от гниения или коррозии.

При покупке нужно брать на 10% больше нужного количества материала. При строительстве своими руками это обезопасит, если в расчетах допущена ошибка, или при монтаже какой-то элемент будет поврежден.

Перед началом работ нужно подготовить инструменты, которые понадобятся в процессе:

  • Фундамент – тачка, лопата, бетономешалка
  • Уровень и угольник для ровной установки всех элементов
  • Рулетка и мел для разметки
  • Для установки металлического каркаса – сварочный аппарат, электроды
  • Шуруповерт, дрель, болгарка
  • Для установки крыши – лестница или стремянка

Работы по монтажу навеса

Навес с прямой крышей

Стеклянный навес с выдвижной тканевой накидкой

После проведения подготовительных мероприятий пора браться за стройку.

Она состоит из нескольких этапов:

  1. Фундамент
  2. Установка и покраска каркаса
  3. Монтаж крыши
  4. Монтаж пола

Фундамент

Фундамент опорных столбов

Фундамент опорных столбов

Для навеса, пристроенного к дому, подойдет бетонный или столбчатый фундамент. Идеально, если он будет такой же, как у основного здания. Тогда при эксплуатации смещение не произойдет или будет минимальным.

Начинать монтаж нужно с разработки грунта. Первым делом снимается верхний слой почвы. Для навеса достаточно убрать 30 сантиметров дерна.

Выкопанная яма засыпается песком, щебнем или гравием. Поверхность нужно утрамбовать и разровнять.

На этом этапе надо задуматься об освещении. Электропроводка укладывается вместе с фундаментом.

На подготовленной площадке для столбчатого основания бурятся скважины. Их диаметр должен составлять примерно 15 сантиметров. Оптимальная глубина около 50 сантиметров.

Опытные строители рекомендуют, засыпать подошву песком. Она обеспечит отток сточных вод, которые могут нанести большой урон всей конструкции.

Скважины столбчатого фундамента должны располагаться в углах постройки. И в тех местах, где нагрузка будет самой большой. В них устанавливаются трубы и фиксируются цементным раствором.

Нижнюю часть опор нужно обернуть рубероидом. Его легко скрепить при помощи строительного степлера или строительного скотча.

Если грунтовые воды находятся близко к поверхности, нужно поверх обмотать их полиэтиленовой пленкой. Такая мера позволит избежать коррозии в забетонированной части трубы.

Стойки могут быть из дерева. Его, как и металлические, нужно защитить от попадания влаги. Перед тем как надеть гильзу из рубероида, обязательно проводится обработка антисептиком.

Для бетонного фундамента роется траншея по периметру будущего навеса. Ширина ее должна составлять 40 сантиметров, глубина 50 сантиметров. На дно засыпается песок, его слой должен быть не менее 10 сантиметров. Сверху укладывается слой щебня и заливается бетонной смесью. Опорные столбы устанавливаются сразу, чтобы их основание прочно закрепилось в цементной стяжке.

Приступать к сборке каркаса можно после полного застывания основания.

Каркас

Монтаж каркас для навеса

Монтаж каркас для навеса

Каркас крепится к подготовленному основанию. Если он из дерева, то для крепления используются уголки и саморезы. Для металлической конструкции крепление проводится свариванием или специальными саморезами для металла.

Все составляющие должны располагаться ровно. Проверяется это с помощью уровня. Исключением будут те случаи, когда проект предполагает наклоны.

Для разметки используется угольник. Нужно строго соблюдать углы и перпендикулярные линии. Это обеспечит прочность и надежность строению. Навес, собранный «на глаз», может рухнуть.

После того как опоры установлены, делается обрешетка для крыши. Если по чертежу она будет изогнутая, то обязательно нужно сделать горизонтальную перекладину. Она усилит конструкцию. Крепится она к опорным столбам. К ней можно добавить ребра жесткости.

Вторая часть каркаса будет опираться на домовую стену. Он крепится к стене дома на прикрученный брус, или заводится под крышу. Можно возле стены также поставить опорные столбы и крепить обрешетку к ним.

От качества крепления зависит надежность навеса. Есть несколько из разновидностей:

  • Приваривание к арматуре, которая заранее встроена в домовую стену. Этот вариант считается самым надежным.
  • Установка кронштейнов.
  • На опорную балку, прикрученную к дому.

Во время сборки конструкции нужно дополнительно зафиксировать опорные столбы, потому что жесткость его зависит как от фиксации фундамента, так и верхней обвязки. Помогут сохранить вертикальное положение подпорки и распорки.

Монтаж крыши

Монтаж кровли

Монтаж кровли

Навес может быть с ровной или односкатной кровлей, реже можно встретить изогнутую. Чтобы на ней не задерживался снег, ее располагают под углом. Идеальный наклон равняется 50 градусам.

К готовому каркасу прикрепляется кровля. В зависимости от выбранного материала подбираются крепления. Так профнастил можно крепить обычными саморезами, а для поликарбоната нужно использовать обязательно еще и термические шайбы.

Края крыши должны немного выступать за пределы опорной конструкции. Это послужит дополнительной защитой от осадков.

На листы будущей крыши наносится разметка и по ней они разрезаются. В местах крепления делаются отверстия. После этого их поднимают наверх.

При укладке нужно учитывать направления желобков на листах. Их располагают, направляя вниз. Делается это, чтобы вода от дождя и снега не скапливалась, а стекала на землю.

Последним этапом монтажа крыши является установка желоба для слива воды. Он должен проходить по всему периметру и иметь вывод в противоположной от дома стороне.

Это общие рекомендации по монтажу крыши. Но каждый материал имеет свои особенности. Чтобы накрыть крышу своими руками нужно с ними ознакомиться:

1

Металлопрофиль укладывается на ровную кровлю. Ходить по листам нельзя. Как и укладывать в ветреный день – они погнутся. Резать нужно специальными ножницами, это защитит от ржавчины.

Навесы из профнастила

Навесы из профнастила

Идеально укладывать целыми листами. Его ширина 90 или 110 сантиметров, длина до 170 сантиметров.

Некачественный материал имеет микротрещины, царапины и шелушащаяся краска. При покупке нужно на эти нюансы обращать внимание. Лист с браком будет подвержен ржавчине.

Поднимают металлопрофиль с помощью деревянных лаг. Монтаж начинают с нижнего края. Листы располагают внахлест и крепят саморезами с резиновыми уплотнителями.

Чтобы закрепить 1 квадратный метр нужно от 6 до 8 саморезов. При этом в областях с частыми ветрами шаг крепления делают меньше.

После того как монтаж закончен нужно с крыши смести стружки. Делают это щеткой с мягкой щетиной. Все трещины, царапины и сколы закрашивают. Это придаст более эстетичный вид и защитит от коррозии.

2

Поликарбонат легкий и прочный материал, его легко разрезать. При падении он не ломается. Его поверхность покрывают защитным слоем, которому не страшны прямые солнечные лучи.

Навес с использование поликарбоната
Навес с использованием поликарбоната

Есть 3 вида:

  • Монолитный
  • Ячеистый
  • Профилированный

Критерии выбора:

  • Толщина должна быть не менее 6 миллиметров. Если выбрать листы меньшей толщины, они быстро сломаются. Их качество не подойдет для монтажа кровли
  • Структура должна быть ровной, без помутнений вкраплений
  • Поликарбонат должен быть пластичным и прочным. При сгибе он не должен трескаться и издавать соответствующий звук. Этот критерий особенно важен при монтаже крыши в виде арки
  • Стоимость должна быть адекватная. Не стоит совершать покупку, если цена занижена. Часто ее понижают на некачественный товар

Укладывается этот материал вверх защитным покрытием. При этом уклон должен совпадать с каналами, иначе на нем будет скапливаться конденсат.

Крепления должны располагаться от края минимум на 5 миллиметров. Чем ближе к краю вкручивается саморез, тем выше риск повреждения материала. Для компенсации теплового расширения отверстия должны на 2 миллиметра быть шире нужного диаметра. Располагаться они должны между ребрами жесткости.

Разрезать поликарбонат можно ножом, лобзиком, пилой, резаком, болгаркой. Каналы нужно после процедуры пропылесосить от забившейся пыли.

Для монтажа крыши из поликарбоната можно использовать облегченный каркас.

Данный материал продается покрытый защитной пленкой. Она удаляется после окончания работ, когда навес будет полностью готов.

Поликарбонат имеет и свои минусы. Он не создаст тень и прохладу. Солнечные лучи свободно пройдут через полупрозрачную текстуру.

Еще он не обладает огнеупорностью. Поэтому такое покрытие недоступно, если строение задумано как площадка для барбекю. Устанавливать мангал под него нельзя.

3

Металлочерепица обладает повышенной твердостью, для работы с ней нужны специальные инструменты. Разрезать ее лучше болгаркой, или как ее еще называют плоскошлифовальной машинкой. За ее отсутствием можно воспользоваться ножницами по металлу, хотя это отнимет больше времени и сил.

Навес из металлочерепицы

Навес из металлочерепицы

Монтаж делается снизу вверх. Нахлест листов должен составлять 15 сантиметров. После полной укладки стыки закрываются декоративной планкой.

Работая на высоте нужно помнить о технике безопасности. Одежда должна быть удобная, не стесняющая движения, а обувь с нескользкой подошвой. Наступать можно только в прогибы укладочного материала.

Монтаж пола

Укладка уличной плитки

Укладка уличной плитки

После того как навес готов, пора заняться его обустройством. Напольное покрытие выбирается в зависимости от функционала пристройки.

Это может быть асфальтированная площадка для стоянки автомобиля. Если навес сделан возле крыльца и будет служить местом отдыха, то пол можно сделать из дерева. Помимо этого, можно площадку под крышей выложить плиткой. Выбор зависит от предпочтений хозяев дома.

Советы

Навес с покатой крышей

Шикарная зона отдыха

  • Минимально допустимая высота навеса 2 метра
  • Если крыша дома не имеет стока для осадков, то их тяжесть падет на кровлю навеса. Обязательно нужно установить на нем водосточный желоб
  • Если навес построен для формирования зоны отдыха, то нужно по открытым сторонам повесить занавески. Можно использовать рулонные шторы. Они спасут от палящего полуденного солнца
  • Если постройка с прозрачной крышей, то внутри нелишне установить дополнительно тент, который будет открываться и закрываться
  • К навесам необходимо провести электричество, при этом неважно для каких целей они построены
  • Все элементы нужно обработать защитными средствами, тогда строение прослужит долго. Для металла это грунтовка и краска, для дерева антисептики и лак

Узел примыкания к стене

Создавая козырек из металлочерепицы, следует уделить особое внимание обустройству узла примыкания к стене  Эта точка является критичной и именно в ней наблюдается наибольшая вероятность возникновения протечки. Для того, чтобы избежать такой ситуации, на стык между стеной и навесом укладывают угловую планку. Ее кладут одной стороной на кровлю, где закрепляют саморезами к металлочерепице. Вторую сторону планки крепят прямо к стене. Для этого используют дюбель-гвозди. Для дополнительной герметизации этого места можно использовать прозрачный силикон.
Процесс производства металлочерепицы, смотрите на видео:

Организация стыка подобным образом исключает возможность протечек.    Вот и вся схема крепления козырька из металлочерепицы над входом. Открытый тип конструкции позволяет в дальнейшем организовать боковые стенки, еще больше защитив вход перед домом от дождя и снега.    Также по данной схеме легко возводятся навесы для автомобилей из металлочерепицы. Единственным отличием является то, что такой навес может быть как пристенным, так и отдельно стоящим. Но принципиальной разницы в их строительстве нет.

Как соединить козырек над крыльцом и стену дома

Один из самых сложных моментов — состыковать покрытие козырька над крыльцом так, чтобы по стене не стекала вода. Обычно используют стандартные методы стыковки кровли — при помощи отбойной планки. Этот метод подходит для любого кровельного материала, а также для листового металла и древесины. Надо будет только правильно подобрать цвет. Тут есть два подхода: в тон со стеной или в тон с кровельным покрытием козырька. Варианты равноценные, так что решать/выбирать вам.

Как сделать примыкание козырька к стенеКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Под отбойную планку в стене делают штробу (глубиной 5-7 мм). В углубление вставляют край планки, крепят его, шов заделывают влагостойким герметиком для наружного применения. Другой край планки лежит на кровельном материале. Когда вода сбегает по стене, она перетекает на планку, с нее, минуя место стыка, на кровельный материал и дальше в систему ливнестока или прямо на землю — у кого как сделано.

Если используете металлочерепицу, у продавцов есть специальный пристенный профиль. Его же можно использовать и с другими материалами — важно подобрать цвет. В штатный узел входят резиновые уплотнители, которые подкладывают в паре сантиметров от наружного края. В этом случае при сильном ветре, вода и мусор не попадают под планку.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастилаКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Если козырек над входной дверью и крыльцом делают из поликарбоната, стекла или листового пластика, описанный выше способ неприемлем — выглядит слишком грубо. В этом случае есть два варианта:

  • Между поликарбонатом и стеной проложить уплотнительную ленту из резины или полиуретана. Материал через эту прокладку прижимают к стене, потом фиксируют при помощи саморезов к каркасу. Уплотнители надо искать в точках продажи поликарбоната.Как заделать стык поликарбонатного навеса и стеныКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца
  • Расположить лист как можно плотнее к стене, а стык пройти прозрачным герметиком (не белым, потому что он быстро станет непонятного цвета).

Других хороших вариантов нет. Можно только скомбинировать оба предложенных для надежности.

Как крепить если стена многослойная

В последнее время все больше зданий имеют многослойные наружные стены — вентилируемые фасады, утепление… Несущая часть стены оказывается закрытой парой-тройкой слоев материалов, несущей способности которых хватает разве что на удержание собственной массы. Ничего прикрепить к ним не удастся. Вся нагрузка должна приходится на несущую стену.

Как крепить козырек над входной дверью к трех или двухслойной стенКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Даже если наружный слой — отделочный кирпич, к нему крепить ничего не стоит. Кладка обычно ведется в полкирпича. Так что она только внешне выглядит прочной. Массу даже самого небольшого и легкого навеса не выдержит, при этом не помогают и опорные колонны.

Поэтому с любой многослойной стеной во всех отделочных/утеплительных слоях проделывают отверстия, элементы конструкции крепят к несущей стене.

Односкатный козырек: особенности конструкции

Наклонный или прямой односкатный козырек — самое простое, что может быть. Прямые у нас встречаются редко — не слишком они функциональны, а вот односкатных наклонных достаточно много.

В основе наклонного односкатного козырька лежит прямоугольный треугольник. Прямой угол прилегает к стене, а длина сторон зависит от желаемого уклона.

Конструкция односкатного козырька над входомКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

В самом простом случае, можно из профилированной трубы сварить три одинаковых треугольника (как на рисунке выше), сделать в них отверстия под крепеж (не меньше трех). Эти три элемента можно соединить в единое целое при помощи обрешетки под кровельный материал — как на рисунке. А можно приварить поперечины из той же трубы (но меньшего сечения) или полосы, уголка. Этот вариант — с металлическим перемычками — больше подходит под козырек над крыльцом из поликарбоната или пластика. Хорош он и для металлического листа — его удобно будет приваривать или вкручивать саморезы.

Идея та же, но материл другойКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Есть еще вариант с изменяемым углом наклона. Это прямоугольная рама с перемычками обрешетки, к которым крепится нетяжелый кровельный материал. Эта рама при помощи пристенной балки, закрепленной на стене, крепится над входом (как делать примыкание мы рассказали выше).

С изменяемым углом наклонаКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

В зависимости от требуемого угла наклона, делают подкосы. Они могут быть из металла или древесины. Фиксируются к раме.

При желании этот вариант можно сделать с регулируемым углом наклона. Сделать крепление рамы и подкосов к стене подвижным (на петлях, например), в раме сделать несколько отверстий. Переставляя подкосы в разные отверстия, можно получить разный угол наклона. Для дверей эта возможность не слишком актуальна — разве что для стеклянных — чтобы закрывать слишком яркое солнце, а для окон это может пригодиться.

Каркас двускатного козырька

Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.

Навес домиком — один из популярных вариантовКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Способ первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

Как сделать козырек над дверью в виде домикаКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.

Способ второй

Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.

Пример двускатного крыльца со стропильной системойКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.

Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.

Из металла

Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.

Варят два одинаковых треугольника — по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.

Двускатный козырек над крыльцом из металлической трубыКозырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Готовая конструкция навеса дополняется кронштейнами — упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).

Красивый двускатный навес над входом, из стальной трубы с фигурными упорами и столбами (схема с размерами)Козырек над крыльцом своими руками - (100 фото + видео) нюансов обустройства крыльца

Декоративные элементы — необязательная часть. Тут может быть обычный треугольник.

Навесы из мягкой кровли

Металлокаркас покрывается любым кровельным материалом, самый популярный из которых мягкая кровля. Не исключено применение и металлочерепицы, металопрофильная труба выдержит и его. Все будет зависеть исключительно от расчета нагрузки и как следствие подбора оптимального сечения и профиля для ваших нужд. Металопрофильная труба основной материал в создании навесов при необходимости сопротивления такого навеса ветру, представляя из себя ажурную конструкцию навес с легкостью противостоит нагрузке, пропуская избыточное давление такого ветра.

Источники
  • https://stroy-podskazka.ru/krysha/metallocherepica/naves/
  • https://krov-torg.ru/navesy-iz-metallocherepicy-foto-stil/
  • https://bouw.ru/article/naves-iz-metallocherepitsy-dlya-avto-svoimi-rukami
  • https://kakpravilnosdelat.ru/kak-sdelat-kozyrek-nad-krylcom/
  • https://HomeMyHome.ru/navesy-pristroennye-k-domu-foto.html
  • https://krrot.net/naves-pristroenui-k-domy/
  • https://kryshadoma.com/metallocherepitsa/kozyrek-iz-metallocherepitsy-tipy-navesov.html
  • https://kak-sdelano.ru/besedki-i-navesyi/naves-nad-kryilczom-svoimi-rukami
  • https://khimki.navesoff.org/navesy/navesy-iz-cherepicy.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
