Что такое металлическая ферма

Содержание

Корни слова «ферма» восходят к латинскому «firmus» (прочный), что напрямую указывает на высокую надежность и жесткость конструкции.

Внешне она представляет собой металлическую структуру, в состав которой входят вертикальные стойки и наклонные раскосы. Они соединяются при помощи сварки в единую жесткую металлоконструкцию. Вся нагрузка равномерно распределяется на фундамент сооружения благодаря связанным стойкам. При этом верхний пояс металлоконструкции направлен на осевое сжатие, а нижний на растяжение.

Что такое металлическая ферма

Раскосы, скрепленные в единую структуру, образуют треугольник. Следует помнить о том, что в принципе это наиболее устойчивая геометрическая фигура. Именно поэтому большинство конструктивных элементов фермы представляют собой треугольники.

Для изготовления металлических ферм необходимо объединить в единую конструкцию следующие элементы:

  • Верхний пояс. Включает в себя радиусную (ломаную), горизонтальную и наклонную балки. Именно к ним прикрепляются верхние соединительные узлы стоек.
  • Нижний пояс. Представлен в виде горизонтальной продольной балки. На нее крепят нижние соединительные узлы стоек или раскосов.
  • Стойки. Это вертикальные элементы между нижним и верхним поясом. На них ложится основная нагрузка конструкции, и они же распределяют ее по основанию. Работают на сжатие.
  • Раскосы. Они связывают углы верхнего и нижнего пояса между собой и производятся в виде наклонных стоек. Угол их наклона равен 45°. Работают на сжатие и растяжение.
  • Узлы (панели). Точки, находящиеся на верхнем и нижнем поясе фермы. В них происходит соединение диагональных раскосов или вертикальных стоек.

Разновидности металлических ферм

Изготовление этих устойчивых металлоконструкций активно используется при возведении промышленных зданий, частных домов, торговых комплексов, выставочных павильонов, спортивных сооружений, складских комплексов, многоэтажных зданий и пр. Благодаря им можно перекрыть значительное пространство или пролет.

Изготавливают металлические фермы в основном на заводах. Ассортимент продукции достаточно широкий. Ниже приведем основные виды этих металлических конструкций:

  • Параллельные – имеют наиболее простую форму. Их изготовление не требует больших затрат, поскольку они создаются из однотипных деталей.
  • Классические арочные – в них верхний и нижний пояс дугообразной формы, который имеет ребра жесткости. Отличить между собой разные виды изделий можно по радиусу арки, который может зависеть от дизайна крыши, сложности всей металлоконструкции и внешних ограничений (например, стропильной системы).
  • Треугольные односкатные – необходимы для изготовления крыши, имеющей крутые скаты.
  • Треугольные двускатные – также используются для создания крыш с крутыми скатами, но их недостатком являются большие отходы после производства.
  • Полигональные – идеальны для возведения кровли из тяжелого настила, но требуют высоких профессиональных навыков при монтаже.
  • Трапецеидальные – являются аналогом полигональных, но имеют более простое устройство.
  • Сегментные – нашли применение при возведении сооружений со светопропускающей кровлей. Они сложны при изготовлении, поскольку при создании дуговых элементов требуется геометрия высокой точности. Зато при правильных расчетах нагрузка равномерно распределяется по всему основанию.

Виды металлических ферм

При изготовлении металлической фермы подбирают внутренний рисунок в зависимости от предполагаемого уровня нагрузки и других конструктивных требований. Тип обрешетки может значительно повысить трудоемкость проекта, изменить внешний вид объекта, его вес и существенно увеличить затраты на изготовление изделия.

  • Треугольная решетка отличается минимумом узлов, поэтому делать ее экономически выгодно. Ее можно увидеть в параллельной и трапециевидной форме металлоконструкций.
  • Шпренгельная решетка используется в объектах, где большая часть нагрузки ложится на верхний пояс, позволяя сохранить необходимое расстояние между прогонами.
  • Раскосная ферма пригодится в тех случаях, когда на стойки возлагаются слишком большие нагрузки.
  • Крестовая решетка подходит для каркасов, где расчетная нагрузка направлена в две стороны.
  • Перекрестная решетка нужна для ферм, которые делают из тавров.
  • Полураскосная и ромбическая решетка – ее изготовление практикуют при создании ферм с огромной высотой (как у мостов и мачт). Эти рамы отличаются большой жесткостью из-за наличия двух систем раскосов.

Рекомендовано к прочтению

  • Резка меди лазером: преимущества и недостатки технологии
  • Виды резки металла: промышленное применение
  • Металлообработка по чертежам: удобно и выгодно

Металлические фермы для кровли выпускаются в прямом варианте, односкатном и двускатном. Ребра жесткости не позволяют металлическим фермам деформироваться независимо от ширины пролета.

Изготовление металлических ферм может выполняться по разным схемам в зависимости от количества поясов. Бывают плоские и пространственные фермы. У плоских все узлы и стержни расположены на одном уровне, у пространственных пояса расположены в параллельных плоскостях.

Плюсы и минусы металлических ферм

Преимуществами изготовления подобных металлоконструкций можно считать:

  • Возможность предварительной частичной сборки и компоновки сборных металлических ферм. Это значительно упрощает процесс монтажа, так как собрать конструкцию можно даже вручную. Кроме того, подобный вариант позволяет уменьшить затраты на транспортировку, так как можно регулировать размер каркаса.
  • Малый вес металлических профилей значительно облегчает работу со всей металлоконструкцией.
  • При помощи ферм можно очень быстро возводить высотные конструкции с прочным основанием.
  • По сравнению с монолитными строениями из бетона и кирпича они стоят гораздо меньше.
  • При изготовлении металлических ферм используются очень крепкие профили, стойкие к деформации и воздействию ветра.
  • Стропильные системы из металлопрофиля имеют длительный срок службы.
  • По завершении установки допускается покраска металлической фермы в любой цвет, следовательно, ее можно хорошо вписать в интерьер сооружения.

Плюсы и минусы металлических ферм

Не стоит забывать о том, что любые конструкции имеют свои недостатки. В данном случае можно говорить о том, что при изготовлении изделий большое внимание необходимо уделять тщательной антикоррозийной обработке. В случае нарушения покрытия сталь может потерять свои эксплуатационные характеристики и выйти из строя всего за пару лет. Например, такое негативное воздействие способен оказать конденсат, скапливающийся в верхних слоях помещения, где расположена чердачная зона.

Изготовлением металлических ферм и их установкой должны заниматься только профессионалы. Монтаж громоздких металлоконструкций тесно связан со специальной подъемной техникой и работами на высоте, для чего необходимо получить специальный допуск. Такие проблемы снимаются заказом выполнения работ у определенной компании. То есть если вы заказываете изготовление металлической конструкции на производстве, то уточните, есть ли у них услуги монтажа.

Помните о том, что для качественного изготовления любого объекта необходимо проводить проектно-расчетные работы. Кроме этого, возможно, появятся затраты на доставку. В связи с этим очень тщательно нужно выбирать компанию, предоставляющую подобные услуги, ориентируясь в первую очередь на качество работ, а уже потом на их стоимость. Не забывайте, что надежность несущих элементов будет сказываться на сроке эксплуатации всего сооружения.

В целом, подобная металлоконструкция сопоставима со стальными балками. Отличие заключается в том, что металлическая ферма является более эффективной конструкцией. Она работает на растяжение и сжатие, не подвержена гниению, заражению грибком и насекомыми, не ломается под воздействием тонны снега. Все это выгодно отличает ее от деревянных стропил или балок.

Материал для устройства металлической стропильной конструкции

Обычно все элементы выполняются из профилированного металла – уголков, двутавров, швеллеров. Они могут иметь самую разную форму: метизы могут быть прямоугольными, трапециевидными, треугольными или более сложной геометрии.

При возведении производственных цехов, металлические стропильные системы часто монтируются на подстропильные прямоугольные фермы, тоже выполненные из металла (швеллеров или толстостенных квадратных труб). В качестве опор служат также армированные бетонные подушки или отдельные железобетонные или металлические колонны.

Устройство конструкции

1) Нижний пояс фермы;2) Верхний пояс фермы;3) Раскос;4) Узловая фасонка;5) Листовая накладка;6) Кровельный несущий Z — профиль (толщина 1,5; 2мм);7) Болт М12; М16 (по расчету);

Отдельные узлы и элементы стропил соединяются с помощью косынок из стали, которые крепятся сваркой или болтовыми соединениями.

Для изготовления непосредственно стропил используются уголки. Уголки со сторонами одинакового размера идут на нижний пояс фермы, а из разносторонних уголков делают верхнюю часть конструкции. Уголки свариваются таким образом, чтобы получался тавр.

Чтобы связать элементы системы, делают конструкции из тавро- или крестообразных уголков. Крепления для стропил изготовляют из листовой стали, уголков или железных полос.

При возведении частных домов и небольших хозяйственных построек в качестве основного материала для стропильной системы используют гнутые разнопрофильные трубы. Такие системы получаются гораздо более лёгкими, притом обладают достаточной прочностью.

Основы расчета фермы

Перед тем, как рассчитать размеры, выбирают форму крыши сооружения и его габаритные размеры. Затем рассчитывают размеры кровли, определяют количество и форму ферм, расстояние между ними.

Типы ферм зависят от формы кровли, а формы кровли сооружения в усадьбе выбирают в зависимости от назначения и места расположения металлоконструкций. Консольные и примыкающие к дому фермы обычно выполняют односкатными треугольными, отдельно стоящие навесы – с полигональными, треугольными, сегментными конструкциями и арками. Беседки могут иметь шести- и восьмискатную кровлю или кровлю фантазийной конструкции с фермами нестандартной конструкции.

Для расчета ферм необходимо рассчитать нагрузку на кровлю и на одну ферму. При расчетах учитывают нагрузку снегового покрова, кровельного покрытия, обрешетки, вес самих конструкций. Точные расчеты – задача для профессионала-строителя. Основой для расчета служат СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85» и СП 16.13330.2011 «Стальные конструкции. Актуализированная редакция СНиП II-23-81».

Для расчетов применяются метод вырезания вырезание узлов (участков, где стержни соединены шарнирно); метод Риттера; метод замены стержней Геннеберга. В современных компьютерных программах чаще применяется метод вырезания узлов.

Лучше воспользоваться готовым типовым проектом или нашими рекомендациями по выбору профилей. Собрать ферму простой трапециевидной или треугольной конструкции не слишком сложно, и при наличии опыта сварки и монтажа металлоконструкций самостоятельный монтаж навесов и беседок вполне возможен. Если Вы хотите соорудить большой навес с длиной фермы 10 м и больше – нужно выполнить проект у специалистов.

Влияние угла наклона

На конструкцию фермы в первую очередь влияет угол наклона скатов (ската). Угол наклона выбирается в первую очередь в зависимости от формы кровли и размещения металлоконструкции. У примыкающих к зданиям навесов должен быть больший угол наклона кровли – для более быстрого скатывания сползающего с кровли снега и стока льющейся воды.

У одиночных конструкций угол наклона кровли может быть меньше. Угол наклона зависит также от количества выпадающих в Вашем регионе осадков – чем больше осадков, тем больше должен быть угол наклона кровли. Чем круче кровля, тем меньше осадков на ней задерживается.

Небольшой уклон ската – до 15° — используется на небольших отдельно стоящих навесах. Высота ската примерно равна 1/7-1/9 длины пролета. Применяют фермы трапециевидной формы.

Уклон от 15° до 22° — высота ската равна 1/7 длины пролета.

Уклон от 22° до 30°- 35° — высота ската равна 1/5 длины пролета, при таком уклоне применяют обычно треугольные конструкции, иногда с ломаным нижним поясом для облегчения конструкции.

Параметры базовых углов

Для правильного расчета количества и длин отдельных элементов фермы из профтрубы необходимо определить базовые углы между элементами. В общем случае нижний пояс перпендикулярен опорам, верхний пояс имеет наклон к горизонтали в зависимости от угла наклона кровли. Оптимальный угол наклона раскосов к горизонтали/вертикали — 45°, стойки должны быть строго вертикальны.

Точный угол наклона кровли либо задается проектом, либо находится по соотношениям, приведенным выше (для уклона до 15° — высота ската примерно равна 1/7-1/9 длины пролета; для уклона от 15° до 22° — 1/7 длины пролета; для уклона от 22° до 30°- 35° — высота ската равна 1/5 длины пролета).

Определив точный угол наклона кровли, определяют длины заготовок для изготовления фермы – эта информация потребуется при выполнении работ.

Значимые факторы выбора участка

Если есть выбор, для установки металлоконструкций следует выбрать ровный участок, не подверженный оползням и заболачиванию. Но в небольших приусадебных участках выбора чаще всего нет – навес для машины размещают сразу за воротами, веранду возле дома, беседку в глубине участка. Возможно, участок придется выровнять, иногда осушить.

Если есть опасность сползания пластов земли, или Вы проживаете в сейсмоопасном районе, проектирование проекта любой конструкции выше собачьей конуры следует предоставить профессионалам для обеспечения Вашей же безопасности.

Как рассчитать нагрузку

Снеговая нагрузка на 1 м² кровли рассчитывается по СП 20.13330.2017 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85» в зависимости от региона. При расчетах берется не площадь кровли, а площадь проекции кровли на горизонталь. Аналогично рассчитывается вес обрешетки и кровельного покрытия. По чертежу рассчитывается вес одной фермы и умножается на их количество.

Нагрузка на одну ферму рассчитывается делением суммы общей нагрузки на кровлю снега, веса обрешетки и покрытия, веса самих конструкций, на количество ферм.

Входная дверь и козырек

Козырьки над входной дверью имеют небольшие размеры и выполняются консольными.

В ширину козырек должен быть равен ширине крыльца + по 300 мм с каждой стороны. По глубине навес должен закрывать ступени. Длина козырька равна сумме длины площадки и ступеней. Длина верхней площадки должна быть в полтора раза шире двери, то есть 0,9×1,5 = 1,35 м. Плюс по 250 мм на каждую ступеньку.

Например:

для крыльца с двумя ступенями и шириной 1200 мм размеры накрываемой площади (горизонтальной проекции козырька) равны:

длина (глубина козырька) = 1,35 + 2×0,25 = 1,85 м;

ширина = 1,2 + 0,3×2 = 1,8 м.

Лучше ориентироваться на реальные размеры крыльца. Размеры козырька определяются, исходя из размеров накрываемой площади и конструкции (формы) ферм.

Как рассчитываются веранды

Веранда – легкий навес, примыкающий к стене здания, под которым размещают зону отдыха или обеденный стол. Конструктивно навес бывает консольным или балочно-опорным.

Фермы, как правило, имеют односкатную треугольную форму. Изредка встречаются плоские кровли и конструкции трапециевидной формы, но использование таких навесов приводит к намоканию стены дома в дождь и в период таяния снега. Минимальная ширина навеса над верандой – 2 м, максимальная обычно не превышает 3 м (горизонтальная проекция). Можно сделать навес и меньшей ширины, но тогда на веранде поместятся только кресла и журнальный стол, обеденный стол со стульями не разместишь.

Навес треугольной формы должен иметь скос от 15° до 35° на Ваш выбор. Длину верхнего пояса рассчитывают самым простым способом – через синусы-косинусы или по теореме Пифагора.

Допустим, горизонтальная проекция веранды равна 2 м, скос 30°. Длина стойки в самой высокой части треугольной балки равна 2 м х cos 30°= 2 х √3/2= 0,855 м. Длина верхнего пояса равняется корню из суммы квадратов длин стойки и нижнего пояса:


(это вытекает из теоремы Пифагора, где сумма квадратов катетов равна квадрату гипотенузы).

Высота до нижнего пояса фермы должна быть не меньше 2 м, а еще лучше 2,5 м или чуть выше – под низкой крышей высоким членам семьи будет некомфортно ходить.

Как рассчитать стоянку для машин

Размеры стоянки для машин рассчитываются, исходя из следующих факторов:

  • Количества автомобилей.
  • Ширины автомобилей – от 1,6 у класса А (мини) до 1,82 и больше у класса F (представительских).
  • Длины автомобилей – от 3,6 у мини до 4,9 и больше у представительских машин.
  • Высоты навеса.
  • Особенностей расположения места для стоянки – отдельно от дома или вплотную к нему.

Ширина навеса между опорами равна ширине машины + 1 метр для свободного открывания дверей. Если есть возможность, сделайте ширину немного больше – будет легче парковаться и легче выходить из машины (если предусмотреть 1 м для открывания дверей, то нормально открывать двери Вы сможете только между опорами). Если машин две, то к суммарной ширине машин добавляют расстояние между автомобилями – минимум 0,8 м и 1 м на открывание дверей.

Ширина кровли навеса должна быть шире расстояния между опорами на величину свесов. Величина свеса с одной стороны составляет 300-350 мм.

По длине также следует предусмотреть запас длины минимум 1 м и больше. Чем больше размеры навеса, тем лучше он защищает автомобиль от осадков. Высокий навес защищает от косого дождя хуже, поэтому он должен иметь большие размеры, чем низкий навес.

Для стоянки, примыкающей к дому, обычно применяют консольные или односкатные конструкции треугольной формы. Для отдельно стоящих стоянок чаще всего используют треугольные двускатные, сегментные (полукруглые) и полигональные фермы. Впрочем, для отдельно стоящих навесов применимы фермы любой конфигурации.

Как правильно рассчитать навес

Навесы на приусадебном и дачном участке бывают самых разнообразных назначений и размеров. Навесы устанавливаются над запасом топлива, в загородках для домашних животных и вольерах для собак, местах для работы на воздухе и сушки трав и фруктов, в местах отдыха.

Размеры навесов диктуются назначением и наличием выделенного места для навесов. Кровли и фермы могут быть самых разнообразных форм. Для расчетов навеса можно воспользоваться рекомендациями для веранд и навесов для машины.

Пример расчета

Пример расчета фермы отдельно стоящего навеса для автомобиля среднего класса (D):

Ширина автомобиля 1,73 м, длина 4,6 м.

Минимальная ширина фермы между опорами:

1,73 + 1 = 2,73 м, для удобства открывания дверей принимаем ширину 3,5 м.

Ширина фермы с учетом свесов кровли:

3,5 + 2×0,3 = 4,1 м.

Длина навеса:

4,6 + 1 = 5,6 м, принимаем длину 6 м.

При такой длине можно устанавливать опоры через 2 м или меньше. Для облегчения несущих конструкций принимаем расстояние между опорами 1,5 м.

Форму кровли принимаем треугольную двускатную – она самая простая в изготовлении и одновременно экономичная по расходу материалов. Угол наклона кровли принимаем 30° – при таком угле наклона на кровле не будет задерживаться снег и опавшие листья.

Высота фермы в центре (центральной стойки) будет равняться:

Длину верхнего пояса фермы (одной половины) находим по теореме Пифагора:

Итого: длина нижнего пояса фермы составляет 4,1 м; верхнего пояса – две половинки по 2,355 м, общая длина 4,71 м, стойка в центре имеет высоту 1,16 м.

Для таких недлинных ферм вполне достаточно использовать квадратную трубу 40×40 мм с толщиной стенки 3 мм.

Виды и разновидности

Соединенные между собой раскосы образуют треугольник, который считается самой прочной геометрической фигурой. Поэтому практически любая конструктивная схема фермы, независимо от ее вида, состоит из набора определенного количества не изменяющихся геометрических фигур в виде треугольников.

Элементы ферм

Фермы состоят из следующих элементов:

  • Элементы ферм
    Верхний пояс. Состоит из горизонтальной, наклонной, радиусной или ломаной балки, к которой крепятся все верхние соединительные узлы стоек.
  • Нижний пояс. Горизонтальная продольная балка, на которой расположены нижние соединительные узлы стоек или раскосов.
  • Стойки. Элементы, расположенные вертикально между верхним и нижним поясом. Предназначены для восприятия и распределения основной нагрузки по всей конструкции фермы. Работают на сжатие.
  • Раскосы. Наклонные стойки, которые связывают узлы, расположенные на верхнем и нижнем поясе устройства. Устанавливаются в конструкции под углом 45 градусов и работают на сжатие и растяжение.
  • Узлы (панели). Точки, расположенные на поясах фермы, в которых соединяются диагональные раскосы или вертикальные стойки.

Узловые соединения могут быть:

  1. Сварные — все элементы конструкции связаны между собой при помощи сварки.
  2. Болтовые соединения или клепаные — элементы соединяются между собой с помощью болтов или заклепок на общей стальной закладной (фасонке), изготовленной из толстого прокатного листа.

Разновидности изделий

Стальная ферма, по сравнению с цельными балками, имеет более легкий вес, на ее изготовление уходит меньше металла, при этом она отличается высокой несущей способностью. А по своей конструкции и распределению вертикальных нагрузок фермы делятся на два вида:

  1. Разновидности изделий
    Плоская ферма (легкая). Представляет собой структуру, где ее пояса, стойки и раскосы находятся в одной рабочей плоскости. При этом она несет только вертикальную нагрузку. Для устойчивости против боковых воздействий плоские сооружения дополнительно укрепляются между собой поперечными прогонами и диагональными связями.
  2. Тяжелые пространственные (структурные) фермы. Монтируются из набора раскосов, которые расходятся из одного узлового соединения по трем или четырем сторонам и могут иметь несколько верхних и нижних поясов.

Структурные устройства намного сложнее при сборке, но благодаря своей конструкции, способны нести как вертикальную, так и боковую нагрузку. При этом для них не требуется монтировать дополнительных прогонов для связи с другими металлоконструкциями, поэтому их часто используют для одного цельного перекрытия больших и довольно широких пролетов с минимальным количеством опорных колонн.

Конструкционные особенности

Любые металлические устройства, независимо от их конструкции, контура и формы, имеют свои особенности и определенные параметры. Но все же по способу установки, кроме классической, когда структурное устройство опирается на опоры двумя концами, иногда встречаются конструктивные сооружения, у которых один край получается висячим, то есть без опоры. Обычно они монтируются для перекрытий зданий, у которых скат крыши выносится далеко за пределы наружных стен.

Контуры и формы ферм

В зависимости от конструкции, фермы могут быть прямой, одно или двухскатной формы. По контуру различаются на несколько видов:

  1. Устройство, у которой оба пояса расположены параллельно друг к другу. Чаще всего используется для сооружения перекрытий промышленных зданий с плоской мягкой кровлей, а также под эстакады, мосты и так далее. Представляет собой самую простую конструкцию, в которой раскосы и стойки идентичны по своим размерам, поэтому их сборка производится довольно легко.
  2. Контуры и формы ферм
    Односкатная трапецеидальная конструкция. Такая конструктивная структура имеет прямые пояса, но верхний расположен с уклоном в одну сторону под определенным углом. Используя такое сооружение совместно с колоннами, можно создать довольно жесткий каркас для строения. Не имеет средних длинных стоек и не требует большого уклона.
  3. Полигональные фермы. Отличаются сложной конструкцией и самой продолжительной по времени сборкой, но при этом может, по сравнению со своими аналогами, выдерживать очень большую вертикальную нагрузку. Используются для перекрытия большепролетных тяжелых зданий.
  4. Фермы треугольной формы. Используются как стропильная система при монтаже крутых крыш. Простая сборка, но имеются некоторые недостатки. У них острый опорный узел и большой расход материала при изготовлении из-за длинных стоек или раскосов в центре конструкции.

Виды решеток

Существуют следующие виды решеток:

  • Треугольная решетка. Является самой жесткой и эффективной системой в конструкциях с параллельными, треугольными и трапецеидальными очертаниями.
  • Раскосная решетка. Состоит из самых длинных раскосов, которые работают одновременно на сжатие и растяжение, а вот вертикальные стойки только на сжатие.

Существуют также специальные крестовые, шпренгельные и другие решетки.

Зависимость конструкции от угла наклона

Важным параметром конструкции ферм является их угол наклона, и в зависимости от него конструкции делятся на 3 группы:

  • К первой группе относятся конструкции, у которых угол наклона составляет 6−150 при соотношении высоты и длины от 1:7 — 1:9. Обычно это трапециевидные устройства с дополнительными короткими стойками, благодаря которым повышается противодействие прогибу при высоких вертикальных нагрузках. При этом верхние и нижние размеры панелей должны быть одного размера, а их количество зависит от длины пролета и особенности самой конструкции фермы.
  • Угол наклона ферм
    Вторая группа состоит из структурных устройств с углом наклона в пределах 15−22° при этом соотношение высоты/длины должно быть 1:7, где максимальная длина должна составлять не больше 20 м/п. Часто такие конструкции изготавливаются с ломанными нижними поясами, что позволяет снизить вес в пределах 30% по сравнению с треугольной фермой.
  • У третьей группы угол наклона составляет 22−300, а их длина по отношению к высоте составляет соотношение 1 к 5. Эти фермы отличаются небольшим весом и чаще всего имеют форму треугольника. Могут монтироваться непосредственно на наружные стены дома. Длина перекрываемого ими пролета, может быть от 14 до 20 м/п, а число панелей должно быть четным с одинаковой длиной 1,5−2,5 м.

Преимущества строительных ферм

Практически все строительные фермы имеют немалые преимущества перед цельнометаллическими балками, среди которых основными являются:

  1. Плюсы металлических ферм
    Небольшой вес при большой длине.
  2. Способность удерживать огромные статистические и динамические нагрузки.
  3. Долговечность при интенсивной эксплуатации.
  4. Высокая стойкость к прогибам.
  5. Возможность самостоятельного изготовления ферм непосредственно на строительной площадке

Изготовление конструкций

Как правило, конструкции ферм, изготавливаемых из металла, подбираются в зависимости от проектируемого угла наклона их верхнего пояса, ширины перекрываемого пролета и назначения. Если принимать во внимание перекрытия промышленных зданий, мостовых и эстакадных пролетов, где они чаще всего используются, то для этого изготавливаются фермы строительные со стандартной длиной 12, 18, и 24 м/п.

Общие требования

Для более тяжелых и ответственных конструкций (мостов и путепроводов) применяются двутавровые балки и швеллера. Все гидротехнические сооружения собираются из элементов круглого сечения или профильных труб.

Двутавровые балки
Чаще всего для сборки стандартных строительных ферм используется усиленный прокатный уголок. При этом для изготовления всех ее элементов применяется спаренный уголок, заготовки которого соединяются между собой с помощью сварки специальными, вставленными между ними металлическими пластинами (рыбками). Уголки спариваются таким образом, чтобы их поперечное сечение напоминало тавровое сечение.

Правда, в последнее время металлические конструкции этой конфигурации стали пользоваться меньшим спросом из-за трудоемкости сборки, сварки и покраски. Альтернативой таким сооружениям все больше становятся стальные профильные или круглые трубы.

Правильный расчет

Необходимо понимать, что сделать качественный расчет несущего устройства можно только при наличии специальных знаний с учетом требований СНиП и многих других многочисленных факторов. Для того чтобы грамотно сделать расчет, проектировщики используют специальные программы.

Рассчитывая проект инженерного устройства, обязательно все полученные значения должны наноситься в проектный чертеж, без которого сборка конструкции будет практически невозможной.

Изначально перед составлением чертежного проекта подготавливается схема фермы с указанием основной зависимости уклона верхнего пояса и общей длиной будущего изделия. Также следует принимать во внимание и такие факторы, как:

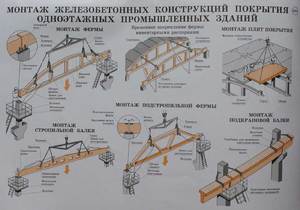

  1. Правильный расчет монтажа ферм
    Контур опорной поверхности для монтажа будущей кровли или перекрытия. Это поможет высчитать угол наклона верхнего пояса несущего устройства.
  2. Экономия материала на изготовление конструкции (если требование заказчика не будет противоположным к этой экономии).
  3. Правильный расчет с учетом максимальной нагрузки, которая предполагается для этого изделия. При этом следует помнить, что углы раскосов в одной конструкции могут быть разными, но ширина панелей всегда должна оставаться одинаковой для всех.
  4. Расстояние между крепежными узлами рассчитывается в последнюю очередь, но обычно оно выбирается по ширине панели.

Как только основные параметры будут рассчитаны, следует определиться со схемой конструкции. Лучше всего для этого воспользоваться специальными программами, которые можно свободно найти в интернете. Например, можно воспользоваться программой «Расчет ферм».

Сборка конструкции

Все элементы ферм для перекрытия длинных пролетов изготавливаются и подгоняются в заводских условиях, там же производится и часть сборки конструкции. Полный ее монтаж выполняется непосредственно на строительной площадке строго по детализированным чертежам, которые идут в комплекте с изделием. На чертеже обозначены отдельные маркировки всех деталей конструкции и предоставлена инструкция, поясняющая весь процесс сборки.

Обычно на заготовках изделия имеются специальные монтажные отверстия, с помощью которых можно собрать и временно закрепить без использования струбцин и специальных крепежных хомутов все детали конструкции при подготовке ее к сварочным работам.

Если таких отверстий нет, временная фиксация заготовок производится при помощи струбцин и короткими сварными швами.

Сборка конструкции ферм
Большинство деталей устройств из металла сваривается электросваркой или соединяется с помощью болтовых соединений. Степень надежности таких соединений зависит от усилия, с которым затягивались болты. Обычно такая работа производится двумя монтажниками, которые затягивают гайки с помощью ключей с удлиненными рукоятками или пневматическими гайковертами.

Полное соединение элементов конструкции ферм электросваркой производятся в случаях, когда требуется получить максимально прочное соединение. Особо важные крепления деталей могут производиться с помощью толстых стальных заклепок.

Монтаж собранных конструкций производиться при помощи крана, а тяжелые конструктивные структуры могут устанавливаться двумя кранами. После монтажа полностью собранной конструкции на колонны, она приваривается к закладной пластине, жестко зафиксированной на оголовнике колонны.

Металлические фермы — строительные, стропильные, подстропильные

Ферма – это конструкция из соединенных в узлы стальных стержней, обеспечивающих жесткость и устойчивость фермы. Ее составляющими элементами являются пояс, формирующий контур фермы, и решетка, конструкцию которой составляют стойки и раскосы на сварке.

Металлическая ферма обладает надежностью и легким весом, поэтому удобна при транспортировке на объект. Изготовление фермы оптимально по расходам материалов, а сама конструкция выдерживает большие нагрузки, поэтому используется как опора и перекрытие. Преимущества металлической фермы очевидны. В строительстве промышленных и общественных зданий многие компании используют металлические конструкции, они экономически выгоднее, легче и более просты в производстве по сравнению с классическими железобетонными покрытиями. Из металлических конструкций можно более гибко формировать сложные конфигурации для кровли, они меньше весят, и поэтому монтировать такой элемент на высоте становится проще.

Конструкция фермы

Ферма – металлическая конструкция из стержней, соединенных между собой в узлах, и образующих геометрическую систему. Для конструкционных параметров фермы характерны определенные величины:

  • длина пролета – расстояние между двумя ближайшими опорными точками
  • панель нижнего пояса – расстояние между двумя смежными узлами на нижней продольной балке
  • панель верхнего пояса – расстояние между ближайшими двумя узлами на верхней продольной балке
  • высота – габаритный размер фермы с параллельными поясами по вертикали.

  1. нижний пояс – продольная горизонтальная балка с соединительными узлами в нижней части фермы
  2. верхний пояс – продольная, наклонная или радиусная балка с соединительными узлами в верхней части фермы
  3. стойки – вертикальные поперечные связи с узлами нижнего и верхнего поясов, распределяющими по ферме нагрузку на сжатие
  4. раскосы – диагональные поперечные связи с узлами верхнего и нижнего поясов, принимающими нагрузку на сжатие и растяжение.
  5. узлы – точки соединения вертикальных стоек и диагональных раскосов с горизонтальными балками нижнего и верхнего пояса (шарнирное сочленение). Узловое соединение сварное – соединение с непосредственным примыканием всех элементов друг к другу
  6. узловое соединение болтовое или клепаное – соединение, в котором все пояса и решетки поперечных связей соединяются фасонкой из листового металла.

Применение металлических ферм

Применение металлических ферм разнообразно из-за возможности создавать конструкции под назначение объекта, и в числе основных производятся:

Стандартные фермы для зальных помещений общественных зданий

Стандартные стропильные фермы для зальных помещений общественных зданий представлены в типовой серии (1.263.2-4 вып.4) конструкциями из гнутосварных профилей прямоугольного сечения или парных уголков (ширина пролета 30, 27, 24, 21, 18, 15 метров, наклон кровли – 3%). Готовый проект и отлаженное производство типовых серий удешевляют строительство. Пролеты до 18 метров шириной предусматривают монтаж кровли на железобетонные плиты, более широкие пролеты рассчитаны на легкую кровлю по способу «профлист плюс мягкая кровля».


Требования к расчету профильной трубы для строительства фермы

При расчетах размеров и толщины стенки профильных труб, требуемых для сооружения Ваших металлоконструкций; учитываются следующие условия:

  • Размеры металлоконструкции, и в частности, длина, шаг опор – расстояние между опорами.
  • Высота опор и ферм.
  • Форма ферм.
  • Максимальная снеговая нагрузка зимой.
  • Ветровая нагрузка.
  • Возможные особенности геологических условий (сейсмическая активность, возможность оползней).
  • Вес покрытия.

Что будет, если рассчитать неправильно

При неправильных расчетах возможны следующие последствия:

  • Конструкции фермы будут деформироваться под весом снега, мокрой листвы.
  • В самом неудачном случае конструкции будут деформироваться под собственным весом.
  • Вся конструкция может обрушиться при сильном ветре.
  • Деформация рано или поздно приведет к разрушению фермы и всей конструкции, что опасно для человека и может повредить предметы, находящиеся под навесом – машину, например.
  • Непрочная и подвижная конструкция будет приводить к разрушению кровли, положенной на ферму.
  • При применении слишком мощного и тяжелого профиля неоправданно возрастают затраты на материалы и работы при возведении металлоконструкции.

Проектируем ферму и ее элементы

Полный и точный расчет нагрузки на ферму вместе с эпюрами сложен, и для его выполнения следует обратиться к специалистам.

При проектировании крупных навесов, ангаров, гаражей из металлоконструкций точный расчет требуемого профиля необходим, но для строительства не слишком больших навесов или беседок в частной усадьбе можно воспользоваться общеизвестными рекомендациями специалистов.

Для очень маленьких конструкций (навес в вольере для животных, навес над запасом дров) достаточно использовать трубы размером 40×20 мм с толщиной стенки 2 мм; для беседок и навесов над столами, барбекю или местами отдыха – 40×40 мм с толщиной стенки 3 мм; навес над местом для автомобиля – от 60×40 до 100×100 мм с толщиной стенки 3-4 мм.

Если ферм и опор у навеса несколько и шаг опор менее 2 м, можно взять более тонкую трубу, если всего 4 опоры и две фермы и длина пролета 6-8 м и больше – более толстую.

Допустимые нагрузки на фермы приведены в таблице:

Ширина пролета, м

Размер трубы на толщину стенки, мм

1 2 3 4 5 6
Для профильной трубы
40×40х2 709 173 72 35 16 5
40×40х3 949 231 96 46 21 6
50×50х2 1165 286 120 61 31 14
50×60х3 1615 396 167 84 43 19
60×60х2 1714 422 180 93 50 26
60×60х3 2393 589 250 129 69 35
80×80х3 4492 1110 478 252 144 82
100×100х3 7473 1851 803 430 253 152
100×100х4 9217 2283 990 529 310 185
120×120х4 113726 3339 1484 801 478 296
140×140х4 19062 4736 2069 1125 679 429
Для прямоугольной трубы (при вертикальном расположении большей стороны)
50×25х2 684 167 69 34 16 6
60×40х2 1255 308 130 66 35 17
80×40х2 1911 471 202 105 58 31
80×40х3 2672 658 281 146 81 43
80×60х3 3583 884 380 199 112 62
100×50х4 5489 1357 585 309 176 101
120×80х3 7854 1947 846 455 269 164

Чертежи и схемы

При изготовлении металлоконструкций выполнение чертежа с точными размерами обязательно! Это позволит закупить нужное количество материала, сэкономит время при сборке и подготовке заготовок, позволит без проблем проконтролировать размеры металлоконструкции в процессе монтажа и уже готового сооружения. В данном случае от точности сборки зависит безопасность Вас и Ваших домочадцев – рухнувшее от снега или от ветра сооружение может принести много бед.

Установка конструкции подкрановых балок

Подкрановые балки монтируются на консоль или подкрановую ветвь металлической балки, соединяются сваркой или болтами. До начала транспортировки к месту монтажа, на неё устанавливают специальные приспособления для предварительного закрепления. На концах балки укрепляются оттяжки, которые позволяют регулировать её положение и наводить подкрановую балку в строго определённые места на консолях колонн. Подкрановые балки в проектное положение устанавливают, ориентируясь на осевые риски, которые нанесены на ней и на консолях колонн.

Окончательно устанавливают и закрепляют их после проверки их положения геодезическими приборами. Подкрановые балки привариваются к закладным деталям, которые смонтированы на колоннах.

Монтаж колонн

Большинство металлических колонн размещается на сплошном фундаменте из бетона. Кода они готовятся к монтажу, на них наносят отметки, обозначающие продольную ось и верх фундамента. При установке колонны удерживают одним из таких способов:

  • При помощи анкерных болтов, которые заделаны в фундамент. После того, как колонна выверена по двум перпендикулярным осям, места соединения заливаются цементным раствором.
  • Напрямую фундаментной поверхностью, которая возводится до отметки фрезерованной подошвы у колонны. В этом случае цементный раствор дополнительно не подливается.
  • С использованием стальных опорных листов. У них верхняя поверхность строгается. Заливка цементного раствора выполняется при необходимости.

Для удержания колонн с широкими башмаками и высотой до 10 м достаточно использовать одни только анкерные болты. Колонны с большей высотой и узкими башмаками необходимо также поддерживать расчалками в той плоскости, где жесткость конструкции минимальна.

  • Крепление расчалок выполняется в верхней части колонны до того, как она будет поднята и размещена.
  • Другой конец расчалок крепится к якорям или элементам фундамента, расположенных неподалеку.
  • После того, как расчалки полноценно натянуты, стропы с колонны можно убирать.
  • Полностью снимать расчалки разрешается только после того, как колонна закреплена при помощи постоянных элементов. Обеспечить устойчивость колонне можно подкрановыми балками или связями, которые размещаются после монтажа первых двух колонн, соединенной подкрановой балкой.

Когда выполняется монтаж колонн, размещаемых на фундаменте, то в ходе процесса их крепят анкерными болтами. Любые металлические прокладки, подкладываемые под основание, обязательно привариваются. В свою очередь, колонны, на верхних ярусах также скрепляются болтами или сваркой. На это соединение приходится высокая нагрузка, поэтому его прочность тщательно просчитывается при проектировании.

крепление металлических колонн при помощи анкерных болтов
крепление металлических колонн при помощи анкерных болтов

Монтаж элементов металлических конструкций с помощью выверки достаточно трудоемкий и длительный по времени. Поэтому в последнее время все больше используется способ монтажа, который не требует выверки. Такой метод позволяет, как улучшить качество конструкции, так и сократить сроки, требуемые для возведения здания.

Безвыверочный монтаж требует подготовки металлоконструкциив процессе изготовки и непосредственно на стройплощадке. Чтобы увеличить точность конструкции, используются следующие технологические приемы:

  • Раздельное изготовление башмака и опорной плиты;
  • Фрезерование торцов двух ветвей колонн;
  • Строгание опорных плит;
  • Наличие 4 приваренных планок на опорной плите с нарезанными отверстиями для размещения болтов;
  • Наличие осевых рисок на ветвях колонн.

Когда монтаж производится без выверки, то колонны опирают на стальные плиты. В таком варианте фундамент изначально бетонируется ниже проектного значения на 50-60 мм, а после установки плиты его заливают цементным раствором.

Опорная плита размещается при помощи регулировочных болтов на опорных планках, которые бетонируются полностью в фундамент заподлицо, по аналогии с закладными деталями. Опорная поверхность плиты выставляется гайками таким образом, чтобы разница фактической отметки от проектного положения составляла не более 1,5 мм.

Когда ведется установка колонны, то осевые риски, нанесенные на ветвях, совмещаются с рисками на опорных плитах. Это обеспечивает достаточную точность размещения, после чего колонну крепят анкерными болтами. В этом случае не требуется дополнительно выверять колонну по высоте или осям. После того, как установлены расчалки, на колонны можно монтировать подкрановые балки. Когда подкрановые балки совмещены по осевым рискам с колоннами, их не требуется дополнительно выверять. После закрепления балок с колонн снимаются расчалки.

Монтаж подкрановых балок

Данные балки устанавливаются после монтажа пары колонн. Во время подъема балка удерживается при помощи двух оттяжек. Для приема её на высоте монтажники располагаются на подмостках, площадках и монтажных лестницах. Задача рабочих – удержать балку от касания с установленными ранее элементами конструкции и придать ей нужное положение. Для контроля над спуском балки имеются риски на консоли. Для устранения вертикального отклонения используются стальные подкладки, размещаемые под балкой. Для временного крепления балки используются анкерные болты.

монтаж подкрановых балок

монтаж подкрановых балок

Если производится монтаж подкрановых балок на колонны с фрезерованными подошвами, фундамент которых забетонирован до проектного значения, или колонны на строганных металлических плитах, то достаточно выверить положение балок по главной оси.

Монтаж ферм

Перед установкой ферму необходимо подготовить – собрать, обустроить лестницами и расчалками. Её разворот поперёк пролета выполняется за счет расчалок. Для временного крепления также используются расчалки, а еще распорки, оттяжки и кондуктора. Ферма выверяется по осевым рискам, которые находятся на торцах.

Для подъема ферм используют траверсы одного или двух кранов, это зависит от массы и размеров поднимаемой конструкции. Их строповка производится исключительно в узлах верхнего пояса, иначе в стержнях могут возникнуть значительные изгибающие усилия. Обычно строповка выполняется в 4 точках при помощи траверс, снабженными полуавтоматическими захватами с дистанционным управлением. Если в процессе монтажа элементы конструкции испытывают значительные нагрузки, то их усиливают стальными трубами или пластинами из дерева.

Первая ферма, поднимаемая краном, разворачивается оттяжками в требуемое положение так, чтобы до верха колонн оставалось 0,5-0,7 м. Ферму опускают на монтажные столики, находящиеся на колоннах. Временное крепление производится болтами, после чего её положение выверяется и конструкция крепится окончательно. Для защиты от раскачивания ферма во время подъема удерживается 4мя гибкими оттяжками.

Последующая работа по монтажу металлоконструкций этого типа проводится аналогично. Вторую установленную ферму соединяют с первой с использованием прогонов, распорок и связей. Там образуется жесткая пространственная конструкция. Фермы соседних рядов соединяются болтами для повышения жесткости.

Монтаж настила

Промышленные здания со стальным или железобетонным каркасом зачастую обшиваются стальным профилированным настилом. Это способствует уменьшению массы строения. Высокую эффективность показывают профилированные панели, снабженные утеплителем. Они позволяют значительно экономить тепло, что достаточно важно в климатических условиях нашей страны.

Для настила используют листы из нержавеющей стали, которая дополнительно покрыта антикоррозионным составом. Применяют листы длиной 3-12 м, шириной 0,86-0,85 м и толщиной 0,8-1 мм. Длина листов обычно кратна 3 м и выбирается при проектировании в зависимости от расположения прогонов ферм. Стандартная высота продольных гофр – 60-80 мм.

Перед установкой листы соединяются в карты, так как монтировать листы отдельно весьма трудоемко, учитывая то, что все работы необходимо вести на высоте. Сборка выполняется на горизонтальных стендах, на которых имеются уголки по размерам карт. Соединение листов выполняется при помощи заклепок или точечной сваркой. Если используются заклепки, то отверстия в разложенных листах просверливаются вручную. Расстояние между отверстиями прописывается в проекте и обычно составляет 50-60 мм. В полученные отверстия помещаются заклепки, после обработки которых получается единая карта требуемого размера.

Строповка выполняется согласно схеме, в зависимости от размеров карты. Настил укладывается на прогоны или блоки перекрытия. Прогоны размещаются на узлах ферм, а, если фермы создаются из прямоугольных профилей замкнутого строения, то прямо на верхние пояса ферм. Размещение карт из профилированных листов выполняется с использованием рисок, отмечающих место укладки.

Для крепления к прогонам требуется оборудование для монтажа металлоконструкций, которое позволяет быстро соединить их с листами при помощи дюбелей или электрозаклепок. Наиболее распространено крепление гайковертом, который затягивается винты диаметром 6 мм с пластмассовыми или стальными шайбами под головкой.

Соединение металлоконструкций сваркой

Большая часть монтажных соединений выполняется при помощи сварки, меньшая – болтами, еще реже используются заклепки. Это оказывает виляние на стоимость монтажа металлоконструкций – сварные соединения наиболее дешевые. Соединение заклепками наиболее трудоемкое, однако, в некоторых случаях необходимо использовать только его. Примером может быть здание кузнечнопрессового цеха, для создания несущей металлоконструкции которого нельзя применять болты или сварку – от постоянной вибрации, создаваемой кузнечным оборудованием, эти соединения неизбежно разрушатся.

Сварку используют, когда требуется жесткое соединение конструкций, с плотным прилеганием элементом и водо- и газонепроницаемым швом. Только таким способом соединяют листовые конструкции в кожухах доменных и термических печей, резервуарах, пылеуловителях и газгольдерах. Среди опорных конструкций сварное соединение используют для стыков колонн с подкрановыми балками и стропильными фермами. Элементы стальных конструкций можно сваривать с элементами железобетонных. В таких случаях профили привариваются к закладным деталям.

207t

Для получения качественного шва свариваемые детали плотно прижимаются друг к другу. В основном для этого используются грубые монтажные болты. В некоторых случаях для создания соединения используются дополнительные металлические стыковочные накладки.

Колонны, высота которых превышает 18 м, для транспортировки разделяются на отправочные элементы, размеры которых зависят от средств, используемых для транспортировки. Для монтажа части колонн собираются в единое целое. Стыки колонн при возведении одноэтажных зданий промышленного назначения обычно выполняются в части над краном, выше подкрановых балок. Торцы основной и надкрановой частей колонн, обработанные фрезерованием, стыкуются и свариваются по контуру стыка. Чтобы повысить жесткость соединения, используют стыковые листовые накладки.

p0003

Для монтажа подкрановых балок их опирают на соответствующие плиты колонн и соединяют сначала болтами, а затем заваривают. Дополнительные крепление балки производится к надкрановой части колонны при помощи тормозных конструкций. Они также первоначально присоединяются болтами и привариваются протяженным швом. Соединение ферм с колоннами выполняется аналогично.

Когда выполняется монтаж зданий из металлоконструкций, то большую важность имеет качество выполняемых сварных швов. Они проверяются внешним осмотром, которым можно определить отклонения от геометрических размеров, порезы, непровар или крупные поры. Поверхность шва должна быть гладкая или в мелких чешуйках, а наплавленный материал – одинаковую плотность. Допустимые размеры отклонений и дефектов указаны в нормативных документах.

Соединение металлоконструкций болтами

Болтовые соединения могут выполняться болтами различной точности в зависимости от назначения соединений и воспринимаемых им нагрузок. В основном используются крепежные изделия нормальной и повышенной точности. Для соединений, которые подвергаются нагрузке на срез, запрещено использовать болты нормальной и грубой точности.

Отверстия под болты высверливают или продавливают таким образом, чтобы диаметр отверстия превышал внешний диаметр болта на 2-3 мм. Это упрощает сборку, однако делает их менее стойкими к деформациям. По этой причине болты, относящиеся к грубым и нормальным по классу точности, используются только тогда, когда один элемент непосредственно опирается на другой. Примеры – соединения на опорных столиках, планках и фланцах.

6-revit_structure_91

Соединения, в которых используются болты повышенной точности, являются альтернативой заклепочным соединениям в труднодоступных местах. Для таких соединений диаметр отверстий выполняется больше диаметра болта на величину до 0,3 мм. При соблюдении этого требования болты сидят в отверстиях весьма плотно и хорошо выдерживают сдвигающую нагрузку.

Высокопрочные болты являются наиболее эффективными крепежными элементами. В них сочетается высокая несущая способность со значительной устойчивостью к деформациям. Такие болты могут использовать вместо заклепок практически во всех соединениях. Затяжка гаек для таких болтов производится ключами с храповым механизмом, что позволяет контролировать усилие затяжки.

Этап I. Проектируем ферму и ее элементы

И так, что такое ферма? Это конструкция, которая связывает опоры вместе в одно единое целое. Другими словами, ферма относится к простым архитектурным конструкциям, среди ценных преимуществ которой выделим такие: высокая прочность, отличные показатели эксплуатации, невысокая стоимость и хорошая устойчивость к деформациям и внешним нагрузкам.

Благодаря тому, что такие фермы обладают высокой несущей способностью, их ставят под любые кровельные материалы, независимо от их веса.

Использование в строительстве металлических ферм из новых или прямоугольных замкнутых профилей считается одним из самых рациональных и конструктивных решений. И неспроста:

  1. Главный секрет – в экономии благодаря рациональной форме профиля и соединения всех элементов решетки.
  2. Еще одно ценное преимущество профильных труб для использования их изготовлении фермы – это равная устойчивость в двух плоскостях, замечательная обтекаемость и удобство эксплуатации.
  3. При всем своем малом весе такие фермы выдерживают серьезные нагрузки!

Отличаются стропильные фермы по очертанию поясов, типу сечения стержней и видам решетки. И при правильном подходе вы самостоятельно сможете сварить и установить ферму из профильной трубы любой сложности! Даже такую:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Этап II. Приобретаем качественный профиль

Итак, прежде, чем составить проект будущих ферм, сначала нужно определиться с такими важными пунктами:

  • контуры, размер и форма будущей крыши;
  • материал изготовления верхнего и нижнего пояса фермы, а также ее решетки;
  • угол наклона и планируемая нагрузка.

Запомните одну простую вещь вещь: у каркаса из профильной трубы есть так называемые точки равновесия,  которые важно определить для устойчивости всей фермы. И очень важно подобрать под эту нагрузку качественный материал:

Как рассчитать металлическую ферму самостоятельно?

Строят фермы из профильной трубы таких видов сечений: прямоугольного или квадратного. Таковые выпускаются разного размера сечения и диаметра, с разной толщиной стенок:

  • Мы рекомендуем те, которые специально продаются для малогабаритных построек: такие идут до 4,5 метров длиной и имеют сечение 40х20х2 мм.
  • Если вы будете изготавливать фермы длиннее 5 метров, тогда выбирайте профиль с параметрами 40х40х2 мм.
  • Для полномасштабного строительства крыши жилого дома вам понадобятся профильные трубы с такими параметрами: 40х60х3 мм.

Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, для которые предназначены только для сварок стоек и каркасов – здесь другие характеристики. Также обратите внимание, каким именно методом было изготовлено изделие: электросварным, горячедеформированным или холодным деформированнием.

Если же вы беретесь изготавливать такие фермы самостоятельно, тогда берите заготовки квадратного сечения – с ними работать проще всего. Приобретите квадратный профиль 3-5 мм толщиной, который будет достаточно прочным и по своим характеристикам близок к металлическим брусьям. Но если ферму вы будете изготавливать всего-то для козырька, тогда можете отдать предпочтение более бюджетному варианту.

Обязательно учитывайте при проектировании снеговые и ветровые нагрузки в вашей местности. Ведь большое значение при выборе профиля (в плане нагрузки на него) имеет угол наклона ферм:

Самостоятельный расчет фермы из профильной трубы

Более точно спроектировать ферму из профильной трубы вы сможете при помощи онлайн-калькуляторов.

Отметим только, что самая простая конструкция фермы из профильной трубы представляет собой несколько вертикальных стоек и горизонтальные уровни, на которые можно крепить стропила для крыши. Приобрести такой каркас можно в готовом самостоятельно, даже под заказ в любом городе России.

Этап III. Рассчитываем внутреннее напряжение ферм

Самое важное и ответственное задание – это правильно произвести расчет фермы из профильной трубы и подобрать нужный формат внутренней решетки. Для этого нам понадобится калькулятор или подобное ему другое программное обеспечение, а также некоторые табличные данные СНиПов, которые за это:

  • СНиП 2.01.07-85 (воздействия, нагрузки).
  • СНиП п-23-81 (данные по стальным конструкциям).

По возможности ознакомьтесь с этими документами.

Форма крыши и угол наклона

Ферма нужна для какой конкретно кровли? Односкатной, двускатной, купольной, арочная или шатровой? Самый простой вариант, конечно же, это изготовление стандартного односкатного навеса. Но и достаточно сложные фермы вы также способны рассчитать и изготовить самостоятельно:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Стандартная ферма состоит из таких важных элементов, как верхний и нижний пояс, стойки, раскосы и вспомогательные подкосы, которые еще называют шпренгелями. Внутри ферм располагается система решеток, для соединения труб используется сварные швы, клепки, специальные парные материалы и косынки.

И, если вы собираетесь изготовить сложную по форме крышу, то такие фермы станут для нее идеальным вариантом. Их очень удобно изготавливать по шаблону прямо на земле, и только потом поднимать наверх.

Чаще всего при строительстве небольшого дачного домика, гаража или бытовки применяются так называемые фермы полонсо – особая конструкция треугольных ферм, соединенных затяжками, и нижний пояс здесь выходит приподнятым.

По сути, в этом случае, чтобы повысить высоту конструкции, нижний пояс делают ломаным, и он тогда составляет 0,23 от длины полета. Для внутреннего пространства помещения очень удобно.

Итак, всего есть три основных варианта изготовления фермы в зависимости от наклона крыши:

  • от 6 до 15°;
  • от 15 до 20°;
  • от 22 до 35°.

В чем разница спросите вы? Например, если угол конструкции будет небольшой, всего до 15°, тогда фермы рационально делать трапециевидной формы. И при этом вполне можно уменьшить вес самой конструкции, беря в высоту от 1/7 до 1/9 от от общей длины полета.

Т.е. руководствуйтесь таким правилом: чем меньше вес, тем больше должна быть высота фермы. А вот если мы вас будет иметь уже сложную геометрическую форму, тогда нужно выбрать другой тип фермы и решеток.

Виды ферм и формы крыши

Вот пример конкретных ферм для каждого вида крыши (односкатной, двускатной, сложной):

Виды металлических ферм из профильной трубы

Давайте разберемся с видами ферм:

  • Треугольные фермы – классика изготовления основы для крутых скатов крыши или навесов. Сечение труб для таких ферм нужно подбирать с учетом веса кровельных материалов, а также эксплуатации самой постройки. Треугольные фермы хороши тем, что обладают простыми формы, просты в расчете и исполнении. Их ценят за подкровельное обеспечение естественным светом. Но отметим и недостатки: это дополнительные профили и длинные стержни в центральных сегментах решетки. А также здесь вам придется столкнуться с некоторыми сложностями при сварке острых опорных углов.
  • Следующий вид – полигональные фермы из профильной трубы. Они незаменимы при сооружении больших площадей. Сварка у них уже более сложной формы, а поэтому для облегченных конструкций их не проектируют. Зато такие фермы отличаются большей экономией металла и прочностью, что особенно хорошо для ангаров с большими пролетами.
  • Прочной считается также ферма с параллельными поясами. Отличается от других такая ферма тем, что у нее все детали – повторяющиеся, с одинаковой длиной стержней, поясов и решеток. То есть здесь минимум стыков, а поэтому рассчитывать и варить такую из профильной трубы проще всего.
  • Отдельный вид – это односкатная трапециевидная ферма с опорой на колонны. Такая ферма идеальна, когда необходима жесткая фиксация сооружения. У нее есть уклоны (раскосы) по боковым сторонам и отсутствуют длинные стержни верхней обрешетки. Подходит для крыш, которым особенно важна надежность.

Вот пример изготовления ферм из профильной трубы как универсального варианта, который подходит для любых садовых построек. Речь идет о треугольных фермах, и вы наверняка их уже видели много раз:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Треугольная ферма с ригелем тоже достаточно проста, и вполне подходит для строительства беседок и бытовки:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

А вот арочные фермы в изготовлении уже намного сложнее, хотя и обладают рядом своих ценных преимуществ:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Главное ваша задача – центрировать элементы фермы из металла от центра тяжести по всем направлениям, говоря простым языком, минимизировать нагрузку и грамотно ее распределить.

Поэтому выбирайте тот вид ферм, который подходит для этой цели больше. Кроме перечисленных выше, популярностью пользуются также ферма-ножницы, асимметричная, П-образная, двухшарнирная, ферма с параллельными поясами и мансардная ферма с опорами и без них. А также мансардный вид фермы:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Типы решеток и точечная нагрузка

Вам будет интересно узнать, что определенный дизайн внутренних решеток ферм подбирается вовсе не из эстетических соображений, а вполне практичных: под форму крыши, геометрию потолка и расчет нагрузок.

Вам нужно спроектировать свою ферму таким образом, чтобы все силы сосредотачивались конкретно в узлах. Тогда в поясах, раскосах и шпренгелях изгибающих моментов не будет – они станут работать только на сжатие и растяжение. И тогда сечение таких элементов уменьшают до необходимого минимума, значительно при этом экономя на материале. И саму ферму ко всему вы спокойно можете сделать шарнирной.

В противном случае, на ферму будут постоянно действовать распределенная по стержням сила, и появится изгибающий момент, в дополнение к общему напряжению. И здесь тогда важно грамотно просчитать максимальное изгибающее значения для каждого отдельного стержня.

Тогда сечение таких стержней должно быть больше, чем если бы сама ферма была нагружена точечными силами. Подведем итог: фермы, на которых распределенная нагрузка действует равномерно, изготавливают из коротких элементов с шарнирными узлами.

Давайте разберемся, в чем преимущество того или иного вида решетки в плане распределения нагрузки:

  • Треугольная система решетки всегда применяются в фермах с параллельными поясами и трапецеидальной ферме. Ее основное преимущество в том, что она дает самую маленькую суммарную длину решетки.
  • Раскосная система хороша при небольшой высоте ферм. Но расход материала на нее немалый, ведь здесь весь путь усилия идет через узлы и стержни решетки. А поэтому при проектировании важно заложить максимум стержней, чтобы длинные элементы оказались растянутыми, а стойки – сжатыми.
  • Еще один вид – шпренгельная решетка. Ее изготавливают в случае нагрузок верхнего пояса, а также тогда, когда нужно уменьшить длину самой решетки. Здесь преимущество в соблюдении оптимального расстояния между элементами всех поперечных конструкций, которое, в свою очередь, позволяет сохранить нормальное расстояние между прогонами, что будет практичным моментом для монтажа элементов кровли. Но создавать такой решетку своими руками – довольно трудоемкое занятие с дополнительным расходам металла.
  • Крестовидная решетка позволяет распределить нагрузку на ферму сразу в обоих направлениях.
  • Еще один вид решетки – перекрестная, где раскосы крепятся прямо к стенке фермы.
  • И, наконец полураскосная и ромбическая решетки, самая жесткая из перечисленных. Здесь взаимодействует сразу две системы раскосов.

Мы подготовили для вас иллюстрацию, где собрали все виды ферм и их решеток вместе:

Виды ферм и решеток из профильной трубы

Вот пример того, как изготавливают ферму с треугольной решеткой:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Изготовление фермы с раскосной решеткой выглядит так:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Нельзя сказать, что какой-то из видов ферм определенно лучше или хуже другого – каждый из них ценен меньшим расходом материалов, более легким весом, несущими способностями и методом крепления. Рисунок отвечает за то, какая схема нагрузок будет на нее действовать. И от выбранного типа решетки напрямую будет зависеть то, какой будет вес фермы, внешний вид и трудоемкость ее изготовления.

Отметим еще такой необычный вариант изготовления фермы, когда она сама по себе становится частью или опорой для другой, деревянной:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Этап IV. Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

  • Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
  • Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Вот, к примеру, хороший видео-урок, как удлинить трубу при помощи сварки и достичь идеальной геометрии:

Вот также очень полезное видео, как отрезать трубу под углом 45°:

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

  • Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле.
  • Шаг 2. Установите вертикальные опоры для будущих ферм. Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом.
  • Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
  • Шаг 4. Поднимите фермы и приварите их к продольным трубам. После этого все места соединения важно очистить.
  • Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его. Особое внимание при этом уделите местам соединения профильных труб.

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы. Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю.

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками
Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Этап V. Зачищаем и окрашиваем готовые фермы

После того, как вы установите фермы на их постоянное место, обязательно обработайте их антикоррозийными составами и окраски полимерными красками. Идеально подойдет для этой цели краска, которая отличается долговечностью и устойчивостью к ультрафиолету:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Вот и все, ферма из профильной трубы готова! Остаются только финишные работы по обшивке ферм изнутри отделкой и снаружи кровельным материалом:

Фермы из профильной трубы: рассчитываем и изготавливаем своими руками

Поверьте, изготовить металлическую ферму из профильной трубы для вас на самом деле не составит большого труда. Огромную роль играет грамотно составленный чертеж, качественная сварка фермы из профильной трубы и желание все сделать правильно и аккуратно.

Источники

  • https://vt-metall.ru/articles/179-izgotovlenie-metallicheskix-ferm
  • https://netosadkam.ru/ustrojstvo-kryshi/stropilnaya-sistema/ferma/montazh-metallicheskoy.html
  • https://vseotrube.ru/stroitelnye-konstruktsii/fermy-iz-profilya
  • https://planken.guru/otdelka-i-montazh-fasadov/stroitelnye-metallicheskie-fermy-osobennosti-konstrukciy.html
  • https://mk-monteko.ru/metallokonstruktsii/metallicheskie-fermi
  • https://skladovoy.ru/montazh-elementov-metallokonstrukcij.html
  • https://KrovGid.com/montazh/fermy-iz-profilnoj-truby.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
