Монтаж дымохода – сборка и установка сэндвич трубы своими руками

Что такое сэндвич труба

Содержание

Сэндвич — такое название этот вид труб получил за свою слоистость по аналогии с названным продуктом. Внутренние и наружные слои таких труб представлены металлическими цилиндрами, а средний — слоем термоизоляции.

сэндвич

Металл для дымохода начали использовать достаточно давно. Простой пример — труба обыкновенной буржуйки. Однако вскоре после введения в эксплуатацию стало понятно, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда есть опасность воспламенения.

Решение оказалось простым — металлическую трубу укутали в слой термозащитного материала. Однако такой материал плохо переносит условия внешней среды и не очень привлекателен с эстетической точки зрения.

Сэндвич трубы — следующее решение в эволюции металлических дымоходов. Поверх слоя термоизоляции помещается еще одна металлическая труба, которая защищает внутренние два слоя от внешних воздействий и не портит внешний вид здания.

Это важно! Сэндвич трубы можно приобрести в готовом виде, но можно сделать самостоятельно, выбрав материалы необходимых параметров. При этом стоит помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньше по диаметру, а слой термоизоляции тем толще, чем больше температура сгорания топлива в отопительном приборе.

Внутренний цилиндр изготавливают из нержавеющей стали. Этот материал меньше подвергается коррозии под действием продуктов горения. Сталь должна быть высококачественной и высокотехнологичной. Отдают предпочтение тем вариантам, швы которых сварены по способу TIG — наиболее надежному и износоустойчивому, но и наиболее дорогому.

Рекомендуем ознакомиться:  Кожух оцинкованный для изоляции и защиты труб от повреждений

сэндвич трубы

Средний слой обеспечивает термоизоляцию и защиту окружающих поверхностей от нагревания. Для этих целей используют минеральную вату, плотность которой не менее 120 кг/м3. Толщина этого слоя зависит от того, какой будет температура внутри дымохода. Этот параметр следует подбирать индивидуально.

Наружный цилиндр также изготавливается из стали. Стоит отдавать предпочтение нержавеющему материалу, но для экономии можно выбрать оцинкованную сталь. От ее качества в меньше степени, чем от качества внутреннего цилиндра будет зависеть долговечность дымохода. Кроме того, в продаже есть сэндвич трубы с декоративными наружными цилиндрами.

Достоинства и недостатки сэндвич трубы для обустройства дымохода

Этот вид труб обладает рядом преимуществ. К основным относятся:

  • Хорошая тяга, которая обеспечивается ровным покрытием и отсутствием колебания температур.
  • Ровный внутренний слой, не позволяющий оседать саже и копоти внутри дымохода, что упрощает эксплуатацию устройства и длительное время сохраняет его функциональность.
  • Минимальное образование конденсата, что также связано с постоянством температур внутри дымохода.
  • Пожарная безопасность, обусловленная тем фактом, что наружный слой трубы не нагревается, этому препятствует слой термоизоляции, таким образом все предметы, что соприкасаются с трубой (в первую очередь стройматериалы, из которых выполнены стены и крыша) не будут изменять свою температуру.
  • Удобное сопоставление составных частей, обусловленное конфигурацией самих труб, позволяющей вставлять одну часть трубы в другую и закреплять стыки герметиком, что удобнее и проще, чем сварка труб с помощью специальных аппаратов.
  • Простой монтаж, который обусловлен продажей уже готовых изделий, наличием специальных модулей для той части дымохода, где он соприкасается с крышей, а также дополнительных деталей в виде колен, изгибов, зонтов.
  • Малый вес конструкции, что позволяет размещать ее без дополнительных креплений и устанавливать собственноручно.

Однако помимо большого количества преимуществ, сэндвич трубы имеют ряд недостатков:

  • Высокая стоимость, по сравнению с другими видами труб.
  • Утрата герметичности, происходящая со временем по той причине, что пространство между слоями не является непроницаемым для воздуха и воды, что способствует постепенному расслоению трубы.
  • Срок службы не более 20 лет.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Рекомендуем ознакомиться:  Обустройство дымохода печей — разновидности и как сделать своими руками

Существует два варианта монтажа дымохода через отверстие в потолке:

  • В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
  • Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа. Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их. Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Это важно! Для обеспечения оптимальной тяги и экономии строительных материалов рекомендуется создавать вертикальный дымоход. Иногда это невозможно, поскольку отопительный прибор располагается у середины стены, а дымоход нужно расположить максимально близко к внешней ее части между балками. В этом случае следует создавать угол поворота в 45°, а трубу в этом месте дополнительно крепить к стене кронштейнами.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

мастер флэш

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Рекомендуем ознакомиться:  Как сделать стол из металлической профильной трубы своими руками

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Особенности конструкции сэндвич дымоходов

Как и любое устройство, трехслойный дымоход из сэндвич труб обладает рядом отличительных особенностей. дымоотвод, как и любое другое устройство, имеет ряд особенностей, которые отличают его от других аналогичных конструкций.

Основными элементами утепленного дымоотвода являются следующие составляющие:

  1. Прямые участки сэндвич трубы для дымохода. Фрагменты диаметром 80—600 мм, длиной до 1 м.
  2. Колени и тройники для дымохода из нержавейки. Применяются, когда нужно вывести изделие через стену или обойти элементы конструкции дома — балки, стропила. Иногда для прямых поворотов устанавливают тройники с ревизией, которые дают возможность прочищать дымоход в труднодоступных местах.
  3. Проходной патрубок. Изолирует сэндвич трубы от межэтажных перегородок, служит креплением для дымохода.
  4. Кровельная разделка. Представляет собой металлический конус, который крепится на крышу под определенным углом. Способствует монтажу дымоотвода через кровлю, не нарушая его герметичности и повышая пожарную безопасность.

Помимо вышеперечисленных деталей, в процессе установки и эксплуатации применяется множество других приспособлений.

Осуществляя монтаж дымохода из сэндвич труб через крышу или стену, необходимо изучить толщину его содержимого.  Технические характеристики базальтового термоизоляционного слоя, могут варьироваться в пределах от 2,5 до 6 см.

Сечение трубы для дымохода также может быть разным и зависит оно от мощности, еще одного показателя, который стоит учитывать при установке изделия, в соответствии со строительными правилами и нормами.

У сэндвич трубы для дымохода размеры диаметра зависят от мощности котла:

Показатель мощности N (кВт) Значение сечения (мм)
Менее N < 3,5 140*140
3,5 < N < 5,2 200*140
5,2 < N > 7 270*140

При этом сужение дымохода не допускается, а уширение, напротив, приветствуется.

Как правило, используются устройства с круглым сечением. В этом случае сначала необходимо рассчитать площадь сечения по правилам СНиП 21-01-97, а затем подобрать подходящие  изделия с определенными показателями.

Преимущества и недостатки сэндвич технологии

У современной сендвич технологии сборки дымоходной трубы имеется масса достоинств. Консультанты ресурса «Сантехник Портал» выделили основные из них:

  1. Простота и доступность установки. Сборка всех элементов и монтаж готового изделия легко осуществимы своими руками. Тогда как аналогичные приспособления требуют контроля работ со стороны специалистов.
  2. Универсальность. Сэндвич дымоход способен вытягиваться вверх и в стороны, то есть в стены.
  3. Качественный утеплитель. Благодаря теплоизоляции, устройство обеспечивает низкие потери тепла, хорошую тягу и высокую производительность. Трехслойные стены предупреждают быстрое выхолаживание продуктов сгорания, которые стремительнее выводятся через дымоотвод, а это мешает активному образованию конденсата и образованию сажи.
  4. Безопасность. Применять подобную систему безопасно для человека, так как наружный контур разогревается только до определенных величин и не может навредить, и причинить ожоги.
  5. Разнообразие вариантов. Для сборки установки изготавливают прямые и угловые модели. Дымоходный канал можно вывести наверх или в стену, он может огибать стропильную конструкцию, всевозможные строительные детали.
  6. Минимальное оседание сажи. Гладкая поверхность элементов из нержавеющей стали способствует тому, что пепел и копоть стремительнее выводятся в воздух и медленнее накапливаются.
  7. Сравнительно малый вес. Небольшая масса способствует тому, что для конструкции легче сделать опору и не нужно возводить специальный фундамент, как в случае с кирпичным дымоходом. Сендвич трубы можно фиксировать к перекрытиям и стенам, крепить непосредственно на отопительное оборудование.

Однако стоит справедливо заметить, что у системы имеются и недостатки:

  1. Небольшой срок эксплуатации. Продолжительность службы сэндвич приспособлений достигает лишь 10-15 лет, тогда как обычные устройства могут прослужить намного дольше.
  2. Быстрая потеря герметичности. Из-за постоянных перепадов температур внутренние и наружные секции постоянно сужаются и расширяются, в итоге герметичность снижается.
  3. Высокая стоимость. Качественные компоненты из нержавейки обладают высокой ценой. Подробнее ниже.

Изъянов у сэндвич дымохода намного меньше, чем положительных качеств, что значительно выделяет его среди своих аналогов. Кроме этого, у конструкции с утеплением высокий стандарт безопасности и надежности.

Разновидности труб по материалу изготовления

Для различных отопительных установок и типов горючего выбирается собственный тип стали. Она должна быть высоколегированной и нержавеющей, пригодной для производства химически устойчивых и огнеупорных дымоходов.

При сгорании разного вида топлива в дымоотводе накапливаются химически активные вещества (сера, серная и соляная кислоты), а температура может досягать 700 °C. Поэтому при выборе системы для отвода продуктов сгорания, стоит учитывать один из главных параметров — качество и свойство материала изготовления.

Для изготовления сэндвич систем дымоотвода используются следующие виды материалов:

  • нержавеющая сталь с легирующими добавками (с титаном AISI 321, с молибденом AISI 316, жаропрочная сталь AISI 304). Самые популярные марки AISI 409 и 430 не способны противостоять высоким температурам и воздействию кислот. Большинство моделей, собранных в Китае, и часть отечественной продукции изготавливаются именно из нержавеющей стали этих марок. Чтобы проверить соответствие маркировки и фактической марки стали, можно использовать магнит. Низкопробный материал к магниту притягивается, а сталь с добавлением легирующих добавок — нет;
  • черный металл. Этот металл стремительно изнашивается — окисляется и прогорает. Поэтому его покрывают специальной защитной эмалью. Это увеличивает выносливость к влиянию кислой среды. Эмаль может прослужить продолжительное время при температуре не более 400 °C и переносить краткосрочное повышение температуры до 750 °C. Эмалированный трубопровод применяется для отведения продуктов горения от обогревающих устройств. В отличие от изделий из нержавейки, могут окрашиваться в разные цвета, соответствующие оттенкам интерьера или фасада здания;
  • комбинированные сэндвич конструкции. Чтобы удешевить производство, заводы стремятся применять более доступные по цене материалы. Если внутренняя труба производится из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, то это мало оказывает влияние на период эксплуатации модели. Хуже, если наоборот: снаружи применяют нержавеющую сталь, а внутри скрывают недорогой низкосортный материал. Такая конструкция при интенсивном пользовании может прослужить не более двух лет.

Таким образом, перед приобретением необходимо потребовать сопровождающие документы на оборудование, чтобы убедиться в качестве изделия. Важно, чтобы внутренний элемент был сделан из высококачественной нержавеющей стали.

Как выбрать сэндвич дымоход?

При выборе готовой дымоходной сэндвич трубы в магазине следует обратить внимание на несколько важных факторов:

  • она должна обеспечивать нормальную тягу;
  • дымоотвод не должен засоряться;
  • приспособление должно быть правильно установлено;
  • конструкция должна соответствовать требованиям безопасности, комфорта.

При этом стоимость изделия и его комплектующих не должна быть определяющим фактором.

Как правильно подобрать дымоход на сэндвич технологии для разных видов отопительного оборудования:

Еще один параметр, влияющий на диаметр дымохода – толщина изоляционного слоя. Она варьируется в пределах 25-100 мм. Чем больше слой изоляции, тем лучше он проявляет свои качества, но и цена его тоже увеличивается. Толщина самого металла, который применяется для изготовления труб, может быть до одного миллиметра.

Если нужно надстроить, заменить или модернизировать какой-либо участок системы дымоотвода, приобретатель способен оказаться в сложной ситуации. Детали от разных торговых марок не обеспечивают герметичный стык. Покупая необходимые элементы, лучше отыскать комплектующие той же торговой марки, что и вся конструкция.

Расчет системы дымоотвода

Установка сэндвич системы должна осуществляться после выполнения предварительных расчетов по определению не только размеров сечения, но также длины и места расположения конструкции.

При определении области размещение необходимо принять во внимание следующее:

  1. В ситуации, когда здание обладает плоской кровлей, то сэндвич трубу следует устроить выше крыши не менее чем на полметра (0,5 м).
  2. Когда расстояние между выводом и коньком крыши менее полутора метров (1,5 м), то дымоход стоит расположить выше конька на пол метра.
  3. Если расстояние между дымоходом и коньком попадает в интервал от 1,5 до 3 метров, то высоту стоит создать равной высоте конька.
  4. Когда вышеуказанное расстояние составляет более 3 метров, то высота дымохода устанавливается по принципу воображаемой линии, которой она должна равняться.

Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

  1. В соответствии со строительными нормами и правилами сэндвич конструкция должна иметь высоту не менее 5 м.
  2. При эксплуатации покрытия кровли материала с высокой степенью горения, дымоход над коньком крыши нужно дополнительно возвысить примерно на 1 — 1,5 м.
  3. В случае применения на крыше покрытия из не горючего материала, высота должна быть не 1,5 полуметра.
  4. Если у здания на крыше имеются пристройки, то дымоотвод необходимо обязательно ставить так, чтобы он был выше построек.

Таким образом, если принимать во внимание все требования и правила при расчете места расположения сэндвич дымохода, его высоты и длины, то монтаж система дымоотвода будет выполнен правильно.

Какой инвентарь необходим для монтажа?

Перед тем, как собрать дымоход самостоятельно, необходимо подготовить некоторые инструменты, детали и другой инвентарь:

  • специальный переходник, который позволит вывести устройство на кровлю;
  • консоль (кронштейн) для фиксации сэндвич конструкции;
  • платформа для разгрузки, благодаря которой можно будет равномерно распределить вес и тем самым снять нагрузку с основания;
  • своеобразное отверстие (окошко), через которое впоследствии будет очищаться дымоход;
  • хомуты для фиксации конструктивных элементов;
  • несколько переходников;
  • колено под углом 90 или 45 градусов, оно позволит изменять направление сэндвич дымохода;
  • приспособление для верхней части – конус, грибок, вопплер и др.

Перед установкой также стоит выяснить, как и каким способом можно соединить элементы. Существует несколько таких методов:

  1. Фланцевый. Такое соединение позволяет дыму без препятствий выходить через трубу благодаря отличной тяге, но при плохо закрытых стыках влага может просочиться внутрь конструкции и повредить базальтовый утеплитель.
  2. Конденсатный. Данный метод применяется тогда, когда нужно, чтобы конденсированная влага, которая возникает из-за разницы температур, беспрепятственно стекала по стенкам. При такой установке внутреннюю трубку ставят в раструб, чтобы влага не проникала внутрь, но при малейшей щели дым попадет в помещение.
  3. Байонетный, или штыковой. Такое соединение элементов получается в результате перемещения по оси и поворота, а иногда и бокового смещения, одной детали относительно другой.
  4. Дымовой. Сэндвич конструкция собирается согласно данному методу в том случае, когда необходимо, чтобы угарный газ не проникал в дом.

При выборе любого из способов соединения конструкции значимо, чтобы все щели были основательно закрыты, тогда влага не сумеет испортить утеплитель, а дымовые газы навредить здоровью жильцов. Помимо этого, положено устанавливать по конденсату внутренние трубы установки, чтобы влага не попадала на стыки и не затекала.

После тщательного планирования, подготовки необходимого инвентаря и выбора методики соединения можно браться непосредственно за сборку. Монтаж конструкции не предполагает наличия особых или дополнительных навыков и умений. Его может произвести даже человек, который далек от строительства. Главным законом, который необходимо запомнить, является то, что монтаж нужно начинать с нижней части, то есть от котла, и продолжать по направлению к крыше.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

  • Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб , так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
  • АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
  • Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
  • АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали АISI316i иАISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
  • Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть утренней трубытр вндиаме? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печиМинимальное сечение дымоходаплощадь поперечного сеченияв пересчете на трубу — диаметр

до 3,5 кВт 140 × 140 мм 19600 мм ² 158 мм
от 3,5 до 5,2 кВт 140 × 200 мм 28000 мм² 189 мм
от 5,2 до 7 кВт 140 × 270 мм 37800 мм² 220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котласредняя температура отводимых продуктов сгораниятолщина утеплителя сэндвич трубы

Газовые котлы конденсационные 60 25 мм
Газовые котлы 110 — 180 25 мм
Дизельные котлы 150 — 250 25 мм
Газопоршневые и дизель-генераторные установки 450 — 600 50 мм
Твердотопливные котлы 400 — 700 от 50 до 100 мм
Дровяные печи и камины 300 — 600 от 50 до 100 мм

Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

  • При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

  • При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

  • 1 – переходной элемент для подключения к патрубку котла или печи.
  • 2 – отвод (колено) на 90 °.
  • 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
  • 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
  • 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
  • Тройник с выходом под углом 45°  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
  • Отводы под углом 45° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
  • В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
  • Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.

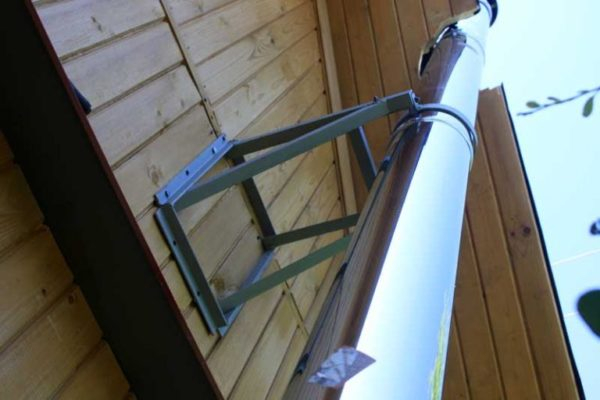

  • К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
  • Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
  • 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
  • Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).

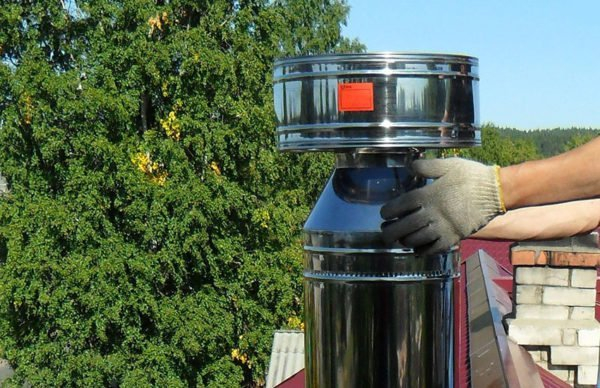

  • Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

  • Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
  • Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
  • Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
  • Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
  • Особое внимание уделяется высоте дымохода над кровлей:

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

  • В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
  • Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Правила устройства дымовых каналов

При установке дымохода типа сэндвич необходимо соблюдать общие правила пожарной безопасности, распространяющиеся на любые виды дымовых каналов – керамические, асбестовые, кирпичные. Неправильная прокладка трубопровода чревата возгоранием, особенно в деревянных коттеджах – каркасных, рубленых, брусовых.

Напомним о конструкции модульного сэндвича. Прямые участки и фасонные элементы сделаны из нержавеющей трубы 0.5…1 мм, обернутой слоем негорючего утеплителя (каолиновая либо базальтовая вата 25…100 мм толщиной). Снаружи предусмотрен защитный кожух из оцинковки или нержавейки 0.5 мм.

Двустенные трубы с утеплителем

Требования к устройству дымохода несколько отличаются в зависимости от типа отопительного оборудования. Причина – разная температура продуктов горения на выходе теплогенераторов:

  • котел газовый атмосферный – максимум 200 °C, рабочая – около 120 градусов;
  • отопители на природном газе конденсационные – 120 и 80 °C соответственно;
  • твердотопливные котлы на дровах, пеллетах – до 300 градусов, на угле – 500…700 °C (максимум);
  • камины и буржуйки – 350…650 °C;
  • банные печи – до 700 °C;
  • жидкотопливные (дизельные) агрегаты – 250 °C.

Температура дыма на выходе соляровых и газовых теплогенераторов невелика благодаря высокому КПД 88…96%. Зато выделяется много конденсата, который нужно отводить. Трубы дровяных котлов и печей более пожароопасны, поскольку сильнее прогреваются + забиваются сажей.

Примечание. Отвод газов от конденсационных и турбированных агрегатов организуется через коаксиальный дымоход – двойной канал типа «труба в трубе». Модульный сэндвич не применяется.

Дымоотводы газовых и дизельных котлов

Монтаж сэндвич дымохода для газоиспользующих отопительных агрегатов должен вестись согласно таким правилам:

  1. Минимальная высота подъема трубы – 5 м, оптимальная – 6 м. Считать начинаем от рабочей поверхности горелки.
  2. Оголовок газохода не должен попасть в зону ветрового подпора, которая образуется возле конька двускатной крыши либо стоящего рядом высокого здания. Чтобы естественная тяга хорошо работала, монтируйте дымоход согласно приведенной схеме.На какую высоту поднимать дымовую трубу котла
  3. Диаметр внутреннего прохода сэндвича подбирается по размеру выходного патрубка котла. Ставить дымоотвод меньшего сечения недопустимо.
  4. Максимальная длина горизонтального участка, соединяющего теплогенератор с вертикальным стволом сэндвич-дымохода, – 3 м;
  5. Допустимое количество поворотов трубопровода на 90° – 3.
  6. Вертикальный канал может огибать несущие конструкции крыши – стропила, балки, при установке снаружи – кровельные свесы. Максимальное отклонение – 1 м в сторону, угол поворота сэндвича – 30 или 45°.
  7. Внизу вертикального участка предусматривается карман для сбора и отвода конденсата.

Важно! Дымоходные трубы газовых отопителей запрещается накрывать всяческими зонтами, дефлекторами и прочими насадками.

Отдельный вопрос – проход через стену либо перекрытие из горючих материалов. Противопожарные требования такие: расстояние от внутренней стенки сэндвич-трубы до ближайшей деревянной конструкции должно составлять не менее 38 см. Проходные отверстия вырезаются с учетом указанного отступа.

Watch this video on YouTube

Требования к печным трубам

Дымоходы печей, каминов и твердотопливных котлов прогреваются до более высокой температуры. Внутри отлагается сажа, а при топке сырыми дровами появляется конденсат. Последний перемешивается с отложениями и образует липкий прочный налет, который тяжело счищается.

Толстый слой сажи способен воспламениться и разогреть шахту до 800–1000 °C. Поэтому установка дымохода производится с учетом обслуживания (прочистки) и повышенной температуры продуктов горения.

Справка. Сэндвич кратковременно выдерживает перегрев до 1000 °C. Поскольку рабочая температура базальтового утеплителя составляет 600…750 градусов, частые аварийные ситуации вызывают разрушение минваты. Нержавеющая сталь внутренней гильзы тоже деформируется, иногда лопается по шву.

Правила прокладки сэндвича от дровяной печки, ТТ-котла:

  1. Вышеизложенные требования по высоте ствола, диаметру газохода и числу поворотов остаются в силе.
  2. Горизонтальный соединительный участок делается максимально коротким, желательно уложиться в 40 см. Именно там скапливается много сажи, поэтому важно предусмотреть вариант прочистки.
  3. Конденсатный карман глубиной 250 мм нужен для твердотопливных котлов и металлических отопительных печей. Он одновременно служит ревизионным люком. Исключение – банные отопители с высокой температурой газов и камины, подключаемые прямо к вертикальному дымоходу.Подключение дымоотвода к банной печи
    Слева на фото печь-камин с прямым подключением дымоотвода, справа – труба банной печки с карманом для прочистки и сбора конденсата
  4. Обходить несущие конструкции кровли допустимо, но лишних поворотов следует избегать либо делать под углом 15–30°.
  5. Верхний срез трубы разрешается накрывать колпаком. Но при наличии конденсатосборника зонт лучше не ставить, пусть осадки лишний раз промоют канал от сажи.
  6. Сразу за котлом или стальной печкой нужно поставить задвижку, если таковая не предусмотрена конструкцией теплогенератора.
  7. Печные разделки в деревянных перекрытиях обязательны. Расстояние от внутренней гильзы сэндвича до горючей конструкции или отделки остается прежним – 38 см.

Важный момент. Зазоры в разделках следует заполнять негорючим изоляционным материалом – базальтовым картоном, каменной либо каолиновой ватой. Соединение трубопроводов в месте пересечения перекрытия делать нельзя.

Некоторые производители (тот же Schiedel) пишут в монтажных инструкциях, что отступ от наружной стенки сэндвичной трубы до горючей конструкции потолка или стены должен составлять 20 см. Указание не соответствует общепринятым правилам, но в собственном доме только вы несете ответственность за последствия. Неправильный монтаж, некачественный сэндвич, отложения сажи – все эти факторы могут привести к пожару.

Watch this video on YouTube

Если нужно организовать внутри дома переход с кирпичной трубы на сэндвич, то его диаметр подбирается так:

  • камин – 8 см² сечения на каждый киловатт тепловой мощности;
  • печка на дровах теплопроизводительностью до 3.5 кВт – 0.02 м² = Ø160 мм;
  • то же, до 5.2 кВт – 0.028 м² = Ø190 мм;
  • печь мощностью 5.2…7 кВт – 0.038 м² = Ø220 мм.

Расстояние от верха соединительного сэндвича до деревянного потолка – минимум 50 см, защищенного листом металла + базальтовый картон – 40 см. В кирпичных домах с бетонными перекрытиями отступки и разделки не нужны.

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения.

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

  1. В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
  2. Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
  3. Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
  4. Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

  1. Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
  2. При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
  3. При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
  4. В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

правильная схема контрукции установки сэндвич труб в доме

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

СНиП 21-01-97 и технические характеристики базальтового термоизолятора

При установке сэндвич дымохода, важно изучить техническую характеристику базальтового термоизоляционного слоя, то есть толщину содержимого. Ее значение может варьироваться в значениях от 2,5 до 6 см.сэндвич дымоход своими руками

Сечение устройства также может быть разным и зависит оно от мощности, еще одного показателя, который стоит учитывать при установке согласно строительным нормам и правилам.

Показатель мощности N (кВт) Значение сечения (мм)
Менее N < 3,5 140*140
3,5 < N < 5,2 200*140
5,2 < N > 7 270*140

Таблица — Соотношение мощности и сечения

При монтаже собственными силами применяются в основном изделия круглого сечения. В таких ситуациях в первую очередь вычисляют площадь сечения по правилам СНиП 21-01-97, а уже потом подбираются необходимые изделия, имеющие определенные показатели.

Чистка и уход за дымоходом

Пользоваться результатами своих трудов одно удовольствие, особенно если установил дымоход правильно.

Однако не менее важным моментом является уход. Обычно в ходе использования устройства в трубе скапливается сажа, которая не только уменьшает показатель полезного сечения, но и может служить причиной возгорания.

Необходимо регулярно чистить сэндвич дымоход, особенно в отопительный сезон, не менее двух раз.

Для этого важного дела, при установке было предусмотрено специальное ревизионное окно, которое позволит очистить трубу без особых хлопот.

Проводка сэндвич дымохода через потолок

При монтаже дымоотводной коммуникации, состоящей из сэндвич труб, через кровлю необходимо учесть расположение балок перекрытия, а также взять во внимание стропильную систему крыши. Определение точки, в которой будет проходить труба, выполняется между этими конструктивными составляющими здания.

Минимальная дистанция от внешнего контура сэндвич трубы до горючих материалов, расположенных в доме, должно быть не менее 130 мм (если горючий материал защищён теплоизолятором). Как правило, для соблюдения данного правила часто приходится прибегать к использованию сорокапятиградусных углов.

Первый сегмент сэндвич дымохода в обязательном порядке должен быть выполнен из материала, который способен выдерживать максимальные температуры. Это связано с тем, что первая труба контактирует непосредственно с отводом котла. Далее, монтируется переходник на сэндвич и только потом начинается прокладка сэндвич труб.

Как выполнить отверстие в потолочном перекрытии и организовать ППУ? Рассмотрим этот процесс поэтапно:

  1. В первую очередь определяется место в котором будет проходить дымоходная коммуникация из сэндвич труб. Точка прохода трубы должна находиться между балками и должна учитывать расположение стропильной системы.
  2. Установка сэндвич трубы через потолочное перекрытие выполняется в соответствии со всеми необходимыми строительными нормами, а также правилами пожарной безопасности. После определения места, где будет проходить сэндвич труба, необходимо приступить к организации отверстия, выполнив предварительную разметку.
  3. После того как отверстие будет готово, нужно обезопасить его края в соответствии с пожарными нормами. Для этого рекомендуется оббить края термоустойчивым изолятором (например, минеритом). Фиксация негорючего материала к торцам отверстия выполняется посредством гвоздей или же саморезов. От внешнего контура сэндвич конструкции до края потолочного перекрытия должно соблюдаться расстояние в 25 см.
  4. Монтируется потолочный проходной узел или ППУ. Организация короба производится довольно просто: как правило, в нём имеются уже готовые, заводские отверстия.
  5. Крепим короб к потолку посредством саморезов.
  6. Далее необходимо протянуть сэндвич конструкцию через готовый ППУ. Труба должна быть протянута и зафиксирована в строго вертикальном положении, без каких-либо отклонений.
  7. Свободное пространство в коробе заполняется теплоизоляционным материалом. Для этого хорошо подходит минеральная вата или керамзит.
  8. В конце необходимо позаботиться о внешнем виде конструкции. С лицевой стороны необходимо закрыть отверстие с трубой листом, выполненным из нержавеющей стали. Между потолком и нержавеющим листом обязательно необходимо разместить небольшой слой теплоизолятора.

Монтаж дымохода из сэндвич труб через крышу

Важным моментом при выводе трубы через крышу является гидроизоляция места выхода

Важно!Специалисты не рекомендуют жёстко закреплять сэндвич трубы. Это связано с тем, что во время нагрева они расширяются.

Утепление дымоходной трубы снаружи

После того, как все работы по монтажу и креплению завершатся, необходимо удалить защитную пленку. Важно проверить, хорошо ли загерметизированы все щели, стыки. Герметизировать лучше с помощью огнестойкого герметика, который способен выдержать очень высокую температуру, не менее 1000С.

  1. Наиболее опасные зоны дымохода следует проверить на температуру.
  2. Не забыть отвести место для ревизионного окна, чтобы не возникало трудностей при осмотре и чистке.
  3. Правильная длина конструкции в итоге должна составлять примерно 6 м, считая от колосника.

При этом герметик нужно наносить, учитывая некоторые нюансы:

  • если он наносится на внутренние трубы, то им замазывают всю область внешней поверхности верхнего элемента;
  • если на внешние, то наносится по такому же принципу;
  • если в месте перехода от обычной трубы к сэндвич, то им следует загерметизировать всю область извне по окружности;
  • если в местах стыка обычной трубы и других элементов, то также на всю область извне по окружности.

Если дымоход установлен правильно, то его эксплуатация не будет приносить проблем. Но также важен уход за конструкцией. Даже в такой системе со временем накапливается сажа, которая заметно сужает полезное сечение, и даже может спровоцировать возгорание. Поэтому трубу нужно регулярно чистить – два раза в год через специальное ревизионное окно.

Все правила монтажа и эксплуатации дымохода из сэндвич труб придуманы не просто так. За каждым требованием стоит практическое исследование и статистика основных причин пожаров. Поэтому необходимо строго соблюдать все предписания по установке и эксплуатации конструкции.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

  • металлическую трубу;
  • оцинкованные стальные листы;
  • каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.


Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Расчет сечения и высоты дымохода

Это делается довольно точно по графику, который называется номограммой. Квадратный и прямоугольный значки на графике означают прямоугольный или квадратный канал; в этом случае значение сечения умножается на коэффициент. Но нас это не касается. А вот в случае круглого канала номограмма завышает требуемое значение, так как в расчет берется установка шибера. Смотрим и фиксируем зависимость мощности котла (печи), диаметра и высоты дымохода.

Мощность котла или печи (кВт) Диаметр дымохода (мм) Минимальная высота трубы (м)
32 200 12
32 150 20
45 200 14


Номограмма показывает значения диаметра и высоты пристяжного дымохода

Есть некоторые правила:

  • Высота — это вертикаль от печи до верха дымохода, любые горизонтали и диагонали не учитываются.
  • Лучше избегать узких высоких труб, они чаще дают пульсацию тяги.
  • Для маломощных приборов до 10 кВт лучше выбирать узкую и низкую трубу, безопасную в смысле ветра, так как напор газов слабый и не воспрепятствует обратному задуванию.

Выбираем нужную конструкцию

Вы должны также владеть начальными навыками по сварке и жестяным работам и представлять чертёж. К примеру, мы выбрали левый дымоход на рисунке и, зная мощность котла или печи, рассчитали его требуемую длину по номограмме. К примеру, она равняется 12 метрам.


Подетальная конструкция двух дымоходов — пристяжного и приставного

Примерные необходимые готовые детали

Надо помнить, что сэндвич-трубы, дефлектор, хомуты мы можем сделать сами. Но большинство сопутствующих деталей — таких, как колена, тройники, кронштейны — проще будет купить. Проще будет купить и дефлектор.


Дымоходы монтируются из массы деталей

Материалы, необходимые для строительства

Позиция Наименование Маркировка Количество Примерная цена за штуку Примерная цена
1 Соединение с котлом ADP 1 штука 2100 рублей 2100 рублей
2 Глушитель SILDP 1 штука по запросу по запросу
3 Труба с пирометром и шибером TPDP 1 штука 2700 рублей 2700 рублей
4 Колено (отвод) 450 CDP45 2 штуки 3450х2 рублей 6900 рублей
5 Тройник с заглушкой 450 TTDP45 1 штука 7300 рублей 7300 рублей
6 Заглушка с отверстием для конденсата PRDP 1 штука 900 рублей 900 рублей
7 Тройник с ревизией TIDP 1 штука 7500 рублей 7500 рублей
8 Крепление основное SMDP 6 штук 1100 рублей 6600 рублей
9 Крепление настенное BMDP 1 штука 1100 рублей 1100 рублей
10 Колено (отвод) 300 CDP30 1 штука 3100 рублей 3100 рублей
11 Колено (отвод) 150 CDP15 1 штука 3100 рублей 3100 рублей
12 Дефлектор ЦАГИ SDP 1 штука 2700 рублей 2700 рублей
13 Искрогаситель КИ 1 штука 2000 рублей 2000 рублей
14 Обжимные хомуты, болты с гайками и прочая металлическая фурнитура по потребности

Определение толщины стального листа

Толщина листа стали для внешней трубы должна быть от от 0,6 миллиметра (сталь 409) и от 0,8 миллиметра (сталь 430); для внутренней трубы толщина соответствующей стали (для внутренних труб) зависит от прибора. Для газового котла — от 0,6 миллиметра, для жидкотопливных приборов — от 0,8 миллиметра, для приборов на твердом топливе — от 1 миллиметра.

Важно! Качество стали для внутренней трубы не влияет на определение толщины листа! Необходимая толщина листа зависит лишь от характеристик прибора, к которому строится дымоход.

Определение площади стального листа и количества утеплителя

Необходимые нам сэндвич-трубы внутренним диаметром 200 миллиметров, а наружным — 250 миллиметров понадобится изготовить в количестве: длиной 330 миллиметров — 2 штуки, длиной 500 миллиметров — 2 штуки, длиной 1000 миллиметров — 10 штук. Простейший расчет площади этих труб сделаем, исходя из диаметра. Например, для внутренней трубы: 3, 14 х 200 = 628; плюс небольшой запас на соединение листа в трубу, пусть будет 650; умножить на длину всех труб согласно расчёту — 650 х (330 + 330 +500 + 500 + 1000 х 10) = 7,579 м2.


Сэндвич-труба в разрезе с хомутом и утеплением

Площадь типового стального листа — 1.250 х 2.500 мм. Соответственно. нам надо приобрести 4 листа стали 430 для кожуха (средняя цена — 780 рублей за лист) и 3 листа стали 316 (средняя цена — 8800 рублей за лист) для внутренней трубы. В идеале, можно докупить пару листов обычной конструкционной стали для перегородок при утеплении.

Утеплитель, соответствующий диаметру внутренней трубы в 200 миллиметров, будет толщиной 25 миллиметров. Нам понадобится упаковка базальтовой ваты Rokwool Флор Баттс 1000х600х25 мм (8 штук в упаковке) примерной стоимостью около 800 рублей.


Базальтовая ватаRokwoolФлор Баттс

Кроме этого, нам понадобится термостойкий и кровельный герметики и стеклосетка или стеклоткань.


Термостойкие герметики выдерживают температуру до 1500 градусов

Необходимые материалы представлены в таблице

Позиция Наименование Спецификация Количество Цена за единицу Цена всего
1 Листы стали 430, толщина 0,8 мм 4 штуки 780 рублей 3120 рублей
2 Листы стали 316, толщина 0,8 мм 3 штуки 8800 рублей 26400 рублей
3 Утеплитель Rokwool Флор Баттс 1000х600х25 мм 1 штука 800 рублей 800 рублей
4 Листы стали конструкционная горячекатаная 2 штуки 760 рублей 1520 рублей
5 Герметик термостойкий Penosil По необходимости 270 рублей По необходимости
6 Стеклосетка 1 рулон — 10 м2 220 рублей 220 рублей

Изготовление труб

Все упомянутые стали хорошо подвергаются ручной обработке. Но нельзя соединять лист в трубу обычным фальцем, как при изготовлении труб из оцинкованного железа.

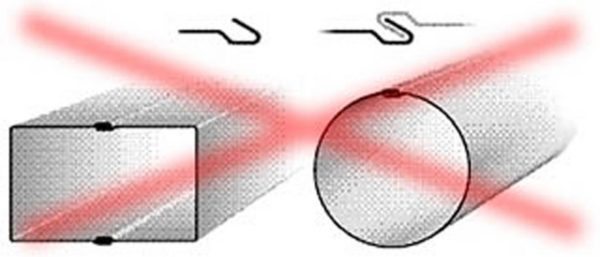

Неправильные швы труб для дымохода

Такой шов совсем не является герметичным, и через него в утеплитель просачиваются кислоты из топочных газов (через внутреннюю трубу) и влага из атмосферы (через кожух). Поэтому швы лучше проварить (аргоново-дуговой сваркой или электросваркой) — если вы умеете это делать. Если нет, то все швы надо тщательно промазать термостойким герметиком.


Правильно собранный сэндвич — обратите внимание на фальцевые швы

Утепление

Утепление делается поэтапно согласно рисунку. Базальтовая вата обматывается и разделяется перегородками. Затем всё обматывается стеклосеткой и перевязывается мягкой проволокой, чтобы легче было надеть внешнюю трубу.


Утепление сэндвич-трубы

Сборка дымохода

  • Фундамент нам не нужен, все опорные кронштейны будут крепиться к стене.
  • Соединяем котел и трубу с помощью адаптера.
  • В первом фабричном отрезке трубы уже установлен шибер. Подсоединяется конденсатосборник. В нашем проекте мы всё же решили делать его внутри — чтоб конденсат не замерзал. Ставим тройник с ревизионным люком для чистки сажи («карман») и сборником конденсата. Обеспечиваем свободный доступ к карману.


Первые шаги по сборке дымохода

  • Подготавливаем отверстие в стене диаметром не менее полуметра: монтируем систему упоров, устанавливаем патрубок, прокладываем в него негорючий утеплитель, обкладываем его этим же утеплителем.


Проход дымохода через стену

  • Проводим наш сэндвич через патрубок. Закрываем отверстие с обеих сторон негорючими листами асбеста. Есть готовые проходные узлы разных размеров, и, возможно, будет проще использовать готовый.


Таблица проходных узлов дымохода через стену и кровлю

  • Все сделанные нами и купленные трубы и отводы вставляются друг в друга «снизу вверх», от отопительного прибора к дефлектору.


Соединение трубы дымохода поэтапно

  • Трубы вставляем узкими концами, сначала внутреннюю верхнюю трубу в собранный сэндвич нижней. Тогда конденсат не просочится наружу, а потечет по герметичной трубе.


Соединение трубы дымохода вручную

  • По мере сборки трубы ее соединения закрепляются хомутами и промазываются герметиком, и участок за участком закрепляются на стене кронштейнами с шагом не более, чем 1,2 метра при помощи анкерных болтов. Отклонения от вертикали должны быть не более 3 миллиметров на погонный метр дымохода. Расстояние до стены — не менее 15 сантиметров.


Дымоход крепится кронштейнами с шагом в 1,2 метра

  • На конец трубы крепится болтами дефлектор, оптимально — ЦАГИ.


Дефлектор ЦАГИ

  • Труба укрепляется растяжками или жёсткой системой креплений.


Труба на растяжках на крыше

  • Делаем пробу — включаем котел или затапливаем печь, чтобы проверить герметичность стыков и есть ли места стен, которые сильно нагреваются. Возможен запах или лёгкая задымленность в течение пары недель от нагрева герметика, масел и так далее.

Предостережение: если вы не хотите пожара у себя в доме, ни в коем случае не соединяйте в одном дымоходе трубы разного диаметра! Недопустимо также продолжать кирпичный дымоход стальной трубой. Единственная возможность совместить кирпичную и стальную трубы — гильзование стальной трубой кирпичной трубы.

Как сделать сэндвич-трубу для дымохода

Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:

  • Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
  • Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
  • Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.

В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.

Это важно! Слишком большой диаметр дымохода неизбежно приведёт к возникновению завихрений, в результате чего будет снижаться тяга. Такой эффект достигается уже при превышении реального диаметра трубы в 1,5 раза по сравнению с расчётным.

При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:

  • Котлам с мощностью до трёх с половиной киловатт — 196 см²;
  • Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
  • При мощности котла от 5,2 до семи киловатт — 378 см².

Подсчёты длины

Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки. В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.

Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением. Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу. А с ростом тяги снижается коэффициент полезного действия печи.

Высота дымохода
Расчёты высоты дымохода

Правила для расчётов длины трубы дымохода таковы:

  • Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
  • Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.

В случае, когда материал кровли не относится к горючим:

  • На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
  • Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
  • Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
  • При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.

Сборка

Изготовление сэндвич-трубы своими руками происходит следующим образом:

1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки.
2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах.
3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.

Видео: как изготовить сэндвич-труба

Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.

Особенности монтажа сэндвич-трубы

В процессе монтажа сэндвич-труб необходимо учитывать ряд важных моментов. Такую трубу нельзя устанавливать сразу над печью. От неё до печи или отопительного котла должно оставаться некоторое расстояние. Здесь должна быть неизолированная часть трубы.

Если установить сэндвич-трубу прямо над печью, то она достаточно быстро прогорит.

При установке трубы нужно учесть и наличие конденсата, который появится на внутренней, относительно холодной стенке. Поскольку конденсат химически агрессивен, необходимо позаботиться о том, чтобы труба была надёжно защищена от его воздействия.

Те участки дымохода, которые располагаются наклонно или горизонтально, нужно обеспечить тройниками. Если таких элементов нет, то сэндвич-трубы монтируются раструбами внутренней трубы по направлению вверх, чтобы конденсат оставался в дымоходе. При этом внешняя труба стыкуется в обратном направлении или “по дыму”. Такой подход предотвратит проникновение конденсата в помещение.

Кроме этого, необходимо загерметизировать все соединения. Если труба окажется негерметичной, то тяга в печи будет хуже или совсем прекратится.

Для герметизации соединений лучше использовать силиконовые герметики, выдерживающие высокие температуры.

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

  • внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
  • высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
  • изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

  • коленами. Предусмотрены с углами направления в 45º и 90º;
  • конусом. Им обеспечивается свободное обтекание атмосферных осадков;
  • тройником с углами 45º и 87º;
  • ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
  • искрогасителем;
  • дефлектором;
  • грибком;
  • разгрузочной платформой;
  • кронштейнами;
  • хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую

Несколько советов по пожарной безопасности

К сожалению, даже хорошая теплоизоляция не избавит от нагревания внешней поверхности сэндвич-трубы. Поэтому и такие дымоходы нельзя располагать рядом с легковоспламеняющимися предметами.

От дымохода, в соответствии с требованиями пожарной безопасности, должно оставаться как минимум 25 сантиметров до стен, перекрытий и кровли.

Если труба нагревается несильно, то это расстояние можно сократить до десяти сантиметров.

Лучшим теплоизолятором является воздух, поэтому лучше не заполнять пространство рядом с трубой минватой или керамзитом. Эти материалы только улучшат теплопередачу.

При монтаже сэндвич-трубы на крыше необходимо учитывать два фактора. Во-первых, температуру, до которой нагревается поверхность трубы, во-вторых, направление нагревшегося потока воздуха и искр.

Если кровля изготовлена из горючих материалов, то труба должна быть выше конька на один метр. Речь идёт именно о коньке, а не всей поверхности крыши, так как искры не должны попадать на кровлю в целом.

Что важно знать при монтаже сэндвич дымоходов

Есть по крайней мере две детали, которые должен знать каждый, когда назревает проблема того, как собрать дымоход сэндвич:

Вы заметили, что сэндвич панели неодинаковые с концов. В одном из них часть минеральной ваты изъята под вход следующего сегмента. У внутреннего дымохода это тонкий конец, а у самой секции это должен быть нижний край. Поясним. Монтаж обычно ведется на герметик. Если обычный стальной дымоход в бане допускается просто собрать по частям, то этот изолируется от воздуха и продуктов сгорания. Это делается по той причине, что минеральная вата отлично набирает влагу но плохо ее отдает. Вот почему нерадивые строители часто жалуются на этот материал, срок службы которого и вправду недолог. Вода и прочие жидкости охотно затекут внутрь, а извлечь их будет почти невозможно. При этом конденсат всегда идет вниз. Если тонкая часть внутренней трубы будет вверху, то по толстому концу верхнего сегмента начнут струиться внутрь нежелательные вещества. Все это будет накапливаться, гнить, через мельчайшие поры выходить в помещение. В наборе веществ будет полная таблица, но не Менделеева, а вредных и опасных для здоровья ингредиентов. Не факт, что формальдегид станет самым ярым врагом, проживающим рядом.

С предыдущим пунктом тесно связана такая проблема, как выход на крышу. Это место следует заизолировать от дождя. Для чего приобретается проходное устройство. Но главное корректно завершить монтаж заглушкой. Это такая профильная шайба, которой накрывается последний сегмент. Все это укрепляется термостойким герметиком (хотя на крыше вряд ли будет высокая температура продуктов сгорания).

Вполне закономерно возникает вопрос о монтаже стыков двух разных типов дымоходов. Для этого имеются специальные переходные устройства. Иногда их называют старт и финиш. Это такие редукторы, которые позволяют безболезненно соединить стальные дымоходы с сэндвичами. В частности, именно такой крепится к котлу, потому что оборудование, разумеется поддерживает типичные стальные трубы без всяких изысков. Кстати, в случае с раздельной вытяжкой зачастую используются штаны, которые позволяют развести два тракта. Размеры сэндвич дымоходов стандартные, посему сечение не меняется по всей длине. Например, включение одного сегмента при проходе перекрытия можно рассматривать, как распушку. В целом-то и назначение то же самое.

Крепление дымохода сэндвич к стене ведется на хомуты. Обычно по периметру внешней жести проложено несколько желобов, которые в данном случае и используются. На что именно крепить? Многие сваривают свои собственным рамы или выгибают дуги из полос стали. Оба метода отлично показали себя на практике. Не забывайте грунтовать изделия, которые устанавливаются на улице, иначе они сгниют, а дымоход, проложенный вдоль какой-нибудь стены, просто рухнет кому-нибудь на голову. Вес изделий не так велик, рекомендуется ставить один хомут на каждые две секции. При этом верхняя и нижняя обязательно имеют поддержку.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Дымоход из стальной трубы

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Дымоход из стальной трубы

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Дымоход из стальной трубы

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Особенности стыковки элементов дымохода

Соединение труб производят при изготовлении дымоходов двумя способами:

  • Фланцевым;
  • Бойнетным.

Сборка сэндвич-дымохода осуществляется по «по дыму» или «по конденсату».

Монтаж дымохода сэндвич «по дыму» производится для того, чтоб предотвратить проникновение угарного газа внутрь дома или бани. Изготовление сэндвич дымохода «по конденсату» обеспечивает свободный сток конденсата, образуемого из-за разницы температур, вниз по трубам.

В первом случае дым под действием тяги беспрепятственно выходит наружу, не задерживаясь в трубе. Но зато при плохой заделке трубы конденсат может попасть вовнутрь сэндвича, отчего утепленная труба может сильно пострадать и утратить свои свойства. Второй способ подразумевает, что труба дымовая верхнего сэндвича входит в раструб нижнего. Влага никак не может попасть вовнутрь, зато, при наличии даже малейшей щели, дым окажется в доме или в бане. Выбор сложен: газ опасен для здоровья, а конденсат портит сэндвич.

Тогда гарантированно не будет проникновения дыма в помещение и конденсата в утеплитель труб. Мы рекомендуем внутренние трубы дымохода соединять «на конденсат», чтоб уберечь от его попадания швы труб.

Колено сэндвич дымохода

Несмотря на двойные стенки и теплоизоляцию, при изготовлении дымоходов необходимо дополнительно изолировать сэндвич трубы в местах с наибольшей пожароопасностью. Это соприкосновение с балками, перекрытием и кровлей. И помните, что сэндвич, используемый для изготовления дымоходов, недостаточно термостойкий. Его недопустимо использовать в качестве первой трубы, соединяемой с печью (котлом). Учтите это изначально, на этапе составления схемы дымохода.

Установка дымохода внутри здания

Процесс крепления сэндвич-трубы начинается подсоединением муфты к дымоходному отверстию отопительного агрегата. Установкой увеличенного переходника достигается повышение теплоотдачи и уменьшение нагрева дымохода. Далее производится закрепление горизонтального участка трубы или тройника. После чего, установив тройник, его нижнюю часть закрывают очень нужной заглушкой, снимая которую можно будет периодически удалять сажу.

Проход через крышу проводится в такой последовательности:

  1. Проделывается отверстие, которое, скорее всего, потребуется дополнительно укрепить.
  2. Установка крышной разделки позволит без проблем обустроить крышный проход. Крышная разделка должна вплотную прилегать к основанию крыши, края конструкции заводятся, располагаясь под коньком (отделкой).
  3. Внутреннюю сторону оснащают подкрышным металлическим листом.
  4. Для придания конструкции полной герметичности производится крепление регулируемого фартука на крышную разделку.
  5. Оборудовав отверстие под проход вертикальной трубы, устанавливают переходник. В подготовленное отверстие пропускается от чердака или с улицы прямая труба. Стыковать модули при проходе через перекрытие запрещено. К следующим работам переходят после завершения изоляции огнестойкими материалами пространства между трубой и перекрытием. В дальнейшем участок оштукатуривается и закрашивается.
  6. Перейдя к работам на чердаке и кровле, сборку проводят, спуская трубы сверху и стыкуя с нижними модулями, чтобы избежать попадания в канал конденсата.
Источники
  • https://InfoTruby.ru/primenenie/montazh-sendvich-truby-cherez-kryshu
  • https://SantehnikPortal.ru/trubi/sendvic-dymohod.html
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-dymoxoda-sendvich-svoimi-rukami.html
  • https://otivent.com/montazh-sendvich-dymoxoda
  • https://klimatlab.com/otoplenie/sistema/dymohod-sendvich-svoimi-rukami.html
  • http://TrubaMaster.ru/dymovye/montazh-dymohoda-iz-sehndvich-trub-cherez-kryshu.html
  • https://remont-system.ru/pechi-i-kaminy/delaem-sendvich-dymohod-svoimi-rukami-pravilno
  • https://teplo.guru/elementy/truby/sendvich-truba-dlya-dyimohoda.html
  • https://vse-otoplenie.ru/sendvic-truba-svoimi-rukami
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
