Молниезащита частного дома, как сделать молниеотвод для частного дома своими руками

Что такое молния?

Содержание

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

1

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

2

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

3

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

5

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

4

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

  1. Активные;
  2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

6

6-1

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

7

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

8

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

9

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

9-1

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

10

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

11

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

12

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

13

14

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

15

Заземлитель.

16
Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

17

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

18

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Далее можно переходить к установке приемника.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

19

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

20

21

22

23

К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.

Останется только закопать вырытую заранее траншею.

24

Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.

Они должны располагаться на удалении от стены не менее чем на 150 мм.

25

Виды защит от молний

В настоящее время детально разработаны и применяются два вида защит от воздействия грозовых разрядов: это внешняя и внутренняя защита.

Внешняя молниезащита

Представляет собой общеизвестный громоотвод в виде металлического стержня, возвышающегося над крышей дома. Состоит такая защита из трех основных элементов.

Элементы внешней молниезащиты: молниеприемник, токоотвод, заземлитель

1. Молниеприемник – металлический стержень, который может быть стальным, медным или алюминиевым.

2. Токоотвод, в качестве которого применяется металлический проводник, соединяющий молниеприемник с заземлением.

3. Заземление, состоящее из заглубленных в землю стальных заземлителей, соединенных в единый контур при помощи металлических шин.

По сути для всех трех элементов применяется проводник разного сечения, минимальные значения которое выбирают в соответствии с используемым материалом по следующей таблице:

Материал Сечение / Рекомендуемый диаметр
 молниеприемник токоотвод стержень заземления
Сталь 50 кв.мм / Rd8 50 кв.мм / Rd8 80 кв.мм / Rd10
Алюминий 70 кв.мм / Rd10 25 кв.мм / Rd6 не используется
Медь 35 кв.мм / Rd6 16 кв.мм / Rd6 50 кв.мм / Rd8

В зависимости от вида кровли и конфигурации крыши, кроме стержневого приемника могут применяться натянутый над защищаемым объектом стальной трос или специальная сетка (см. рисунки далее), либо вообще может быть комбинация этих элементов.

Молниеприемники для частного дома

Все чаще применяются системы внешней защиты, используемые активный способ поиска и отвода грозовых разрядов на ранних стадиях их развития (об этом читаем немного ниже).

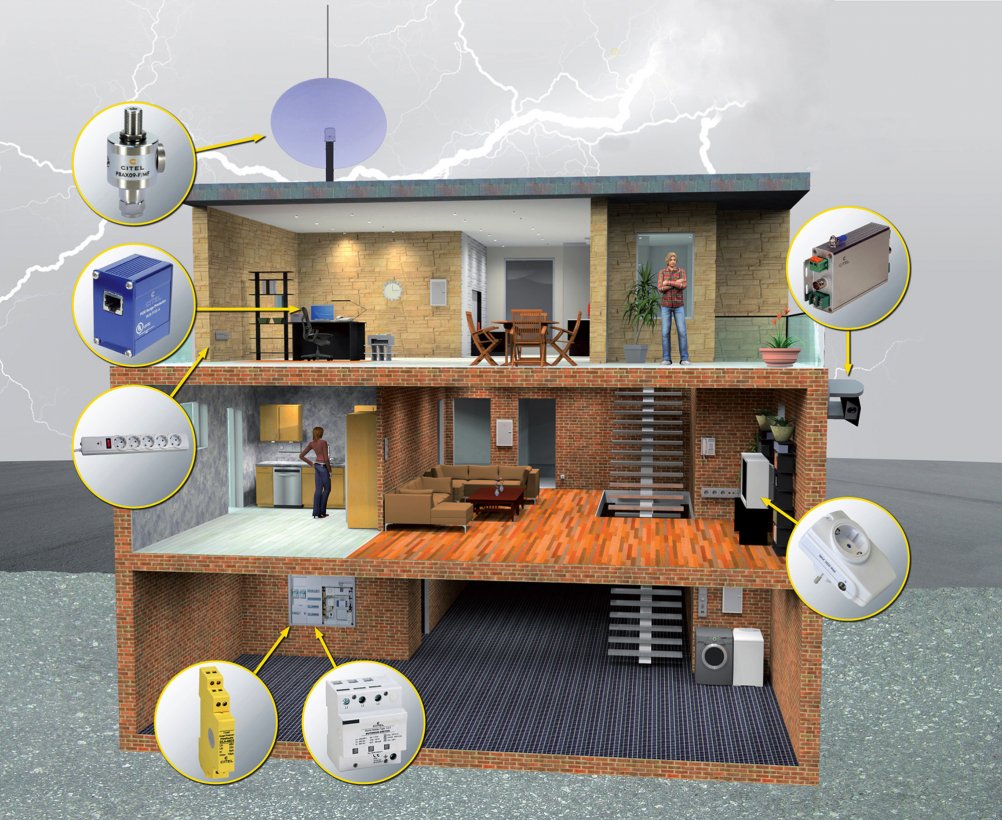

Внутренняя молниезащита

Токи, возникающие в результате проявления молнии, протекают по резисторным и индуктивным связям, вызывая перенапряжения, которые способны оплавить микросхемы и вывести со строя электрооборудование. Для защиты от подобных последствий используются УЗИП – устройства защиты внутренних сетей от импульсного перенапряжения. Величина импульсного перенапряжения зависит от места удара молнии, в связи с чем, различают перенапряжения I типа (наводится от прямого удара молнии) и II типа (от непрямого удара). Перенапряжения I типа особо опасны, поскольку в 10÷20 раз превышают величину перенапряжений II типа.

Стандартный состав системы молниезащиты

Для защиты частного дома от поражающего влияния молний применяется стандартный набор средств:

  • Внешняя защита с молниеприемниками, токоотводами и заземлением;
  • Защита от заноса высоких потенциалов путем выравнивания потенциалов;
  • Защита от перенапряжений (внутренних перегрузок) при помощи разрядников или УЗИП.

Из приведенного перечня наибольшими различиями обладают методы внешней защиты, которые могут быть активными и пассивными, а при пассивной защите имеют существенные отличия в зависимости от конфигурации крыши и вида кровельного покрытия.

Активная молниезащита

Активный молниеприемник на крыше дома

В последние годы набирает популярность активная защита от молний. Ее шпиль имеет специальную головку – ионизатор, который генерирует встречный поток электронов. В результате молния притягивается, после чего полученный разряд отводится через токоотвод в землю, где гасится. Активная защита отличается большим радиусом защищаемой зоны, который превышает в 8 раз радиус защиты пассивного молниеотвода одинаковой высоты.

Характеристики активной защиты обеспечивают значительное снижение расходных материалов для крыш со сложной конфигурацией, а также времени на монтаж оборудования. Эстетично выглядит внешний вид мачты с ионизатором, отпадает необходимость в заземлении отдельных металлических конструкций, расположенных под колпаком защитной зоны.

Из недостатков активного метода можно отметить малый срок его применения, что не дает возможности говорить о многолетнем положительном опыте. Более того, в последнее время фиксируется все больше случаев ударов молний в объекты с активными молниеприемниками и компаниям-производителям предъявляются иски в связи с этим.

Устройство внешней защиты частного дома от молний

При устройстве молниезащиты частных домов должны использоваться принципы и конструкции защиты, изложенные в специальной литературе («Инструкция по устройству молниезащиты…» СО 153-34.21.122-2003 и РД 34.21.122-87).

Категория частных сооружений по степени защиты

Тяжесть разрушающего воздействия молний зависит от наличия на поражаемом объекте газов, пыли, паров, или их смесей, способных взрываться при попадании электрической искры. Важными факторами классификации зданий по классам (или категориям молниезащиты) являются: ожидаемое расчетное количество ударов молнии в объект, его ценность, угрозу для жизни людей и горужающей среды. Поэтому частные жилые дома, коттеджи и садовые домики приянто относить к III группе строений, в которых отсутствуют такие опасности.

В зависимости от степени надежности приняты 4-е класса молниезащиты:

  • первый — надежность более 99% (например, склады боеприпасов, АЗС, НПЗ);
  • второй — от 95 до 99% (крупные предприятия, представляющие угрозу для окружающей среды);
  • третий — от 90 до 95% (торгово-офисные и жилые строения);
  • четвертый — не менее 85% (здания, в которых нет электропроводки и постоянного присутствия людей).

Проблемы коррозии

Металлические элементы внешней защиты постоянно находятся под воздействием погодных условий, которые являются причиной коррозии. Замедлить разрушение металла и обеспечить долголетний срок эксплуатации конструктивных элементов защиты можно используя такие способы:

  • Применением металлов мало поддающихся коррозии, это нержавеющие стали, медь или алюминий;
  • Использование защитных гальванических покрытий, самым распространенным среди которых является оцинкование;
  • Для болтовых соединений – зачистка металла в месте контакта, плотная обтяжка и применение консервативных смазок;
  • Выбор завышенного сечения металлоконструкций относительно расчетных показателей, что влияет на стоимость системы.

Подробнее о компонентах и материалах для молниезащиты и заземления домов, ососбенностях их использования можно почиать в нашем большом обзорном материале на этой странице.

На скорость развития коррозии влияет несовместимость некоторых металлов. Так, медь очень плохо контактирует с оцинкованной сталью и алюминием, поэтому нужно избегать подобных контактов. Для соединения несовместимых материалов применяются специальные зажимы, в которых концы изготовлены из разных металлов.

Совместимость материалов используемых в системах молниезащиты частного дома

Наименьшее допустимое расстояние

Токи, наводимые в металлических проводниках грозовыми разрядами, могут вызывать появление искрового разряда. Расстояние между токоотводами и металлическими элементами должно быть таким, чтобы предотвратить искрообразование, это наименьшее допустимое расстояние, обозначаемое буквой S.

Кроме этого также существуют требования по соблюдению расстонию между крепежными элементами системы молниезащиты, расположению токоотводов относительно оконных проемов, дверей и прочих конструктивов строения. Более подробно познакомиться с информацией можно здесь в материале о том, как правильно прокладывать токоотводы.


Если металлические конструкции заборы, элементы фасада, трубы располагаются ближе 1,0 метра от токоотводов и не имеют токопроводящего соединения с конструкциями защищаемого здания, такие элементы подлежат соединению с системой молниезащиты напрямую.

Требования к молниеприемникам

Молниеприемник является центральным элементом защиты и от его параметров зависит надежность всей системы. Правильно, когда конструкция этого узла разрабатывается на стадии проектирования дома. Для определения параметров молниеприемника нужны данные о геометрии крыши, размерах здания и забора вокруг территории, о физическом составе почвы в месте строительства и среднегодовом количество молний в данной местности. Важно иметь сведения по гипсометрии окружающего ландшафта, наличие водоемов, высоких деревьев или искусственных сооружений. Выбор конструкции молниеотвода зависит от совокупности имеющихся данных и финансовых возможностей застройщика.

Высота молниеприемника и зона защиты от молнии

Чаще всего применяется металлический штырь длиной до 2,0 метров и площадью поперечного сечения не менее 100 мм² с заостренным концом. Устанавливается такой штырь в самой высокой точке крыши и надежно крепится. При этом конус, образованный углом вращения в 45º с вершиной в острие, должен накрывать своей образующей, как шатром, защищаемый объект. В зависимости от конструкции крыши молниеприемник может состоять из металлической сетки или стального троса, натянутого вдоль конька.

Виды токоотводов

В качестве токоотвода применяется любой металлический проводник: медь, черная или оцинкованная стальная полоса 4х20 или 4х40 мм, стальная катанка диаметром 6÷8 мм, при этом подземная ее часть должна иметь диаметр не менее 10 мм и соединяться с контуром заземления при помощи электросварки. Токоотводом могут служить металлические конструкции дома: лестницы, трубы при условии надежного электрического соединения всех элементов. Токоотвод прокладывается по кратчайшему расстоянию от молниеприемника к заземлению и не должен иметь резко изгибающихся участков.

Крепление элементов защиты

Внешние элементы защиты от разрядов регулярно подвергаются знакопеременным температурным воздействиям и действию ветровых нагрузок. В этих условиях крепление является тем фундаментом, который обеспечивает долголетний срок работоспособности системы.

Самым надежным способом крепления является применение унифицированных изделий. Имеются кровельные и фасадные держатели токоотводов, держатели для водосточных труб, клеммы, соединители, крепления заземлителей и другие элементы. Детальные сведения о таких изделиях приводятся в специальных каталогах.

Как выбрать заземление

Заземление контура молниезащиты может быть естественным или смонтированным искусственно. В первом случае речь идет о фундаментной (делается на этапе заливки фундамента и применяется крайне редко), во втором — о кольцевой или глубинной схеме заземления.

Элементами кольцевого заземления являются: соединительный элемент, плоский проводник (полоса), заземляющий проводник (обычно в ПВХ оболочке).

Кольцевое заземление частного дома - схема

Глубинное основано на использовании стержней заземления, которые забивают на определенную глубину (в зависимости от количества точек монтажа и типа грунта) в землю. При этом не обязательно замыкать эти точки в единый контур как показано на рисунке ниже, наоборот обычно делают локальные очаги в местах спуска токоотводов по фасаду строения.

Глубинное заземление частного дома - схема

Всегда при монтаже заземления используют антикоррозионную ленту, которой герметизируют в земле места соединений конструктивных элементов.

Нормативные документы (РД 34.21.122-87, п. 8) регламентируют величину электрического сопротивления контура заземления в системах защиты от молний, которое не должно превышать 10 Ом. Кроме того, задаются конструктивные параметры заземлителей, в зависимости от применяемого сортамента стали.

Так, минимальные величины сечения и толщины стенок заземляющих электродов из уголковой или полосовой стали должны быть не менее 150 мм² и 5 мм соответственно, диаметр штыря из круглого арматурного железа – не менее 18 мм, стальной трубы – не менее 32 мм при толщине стенки 3,5 мм и более.

При определении расстояния между заземлителями РЗ важно выдерживать соотношение РЗ= 2,2 х ДШ, где ДШ – длина штыря заземлителя. При меньшем соотношении возникает эффект «перекрытия», который значительно увеличивает сопротивление растеканию электрических зарядов, и снижает эффективность защиты.

Минимальная глубина заложения штырей 2÷3 метра, выбирается в соответствие с физическими свойствами грунта и должна быть больше глубины промерзания. Чаще всего применяется контур в виде равностороннего треугольника. В углах контура забиваются заземлитили, которые соединяются общей шиной из полосовой стали.

Полезно соединять заземление дома и контур молниезащиты, что улучшает их характеристики. Контур заземления соединяется с токоотводом при помощи электрической сварки, холодной спайки или надежного болтового соединения.

В заключение предлагаем посмотреть видео устройства разомкнутого контура заземления частного дома в составе: стержни заземления 8х1,5 м, оцинкованная стальная полоса 40 мм, токоотводы.

Пример устройства молниезащиты частного дома для коньковой кровли

Для случая скатной коньковой крыши для расчета используют всегда так называемый «метод угла защиты».

Этап 1. Замеряем высоту по вершине конька, обозначим ее h (1). По самой верхушке конька планируем монтаж проводника, как показано на рисунке. Здесь (2) — защищенная углом защиты зона.

Устройство молниезащиты дома с коньковой скатной кровлей - рисунок 1

Этап 2. По графику или формулам в зависимости от категории молниезащиты (3)(частные дома относятся к III и IV категории) и высоты h (2) определяем защитный угол (1), который затем переносим на здание и откладываем его в обе стороны от запроектированного на кровле проводника.

Устройство молниезащиты дома с коньковой скатной кровлей - определение угла защиты

Этап 3. Находим те элементы на кровле, которые выступают за границы защищаемой зоны. На них необходимо будет запланировать дополнительные молниеприемники или коньковые проводники (в нашем случае это дымовая труба и выступающие оконные проходы). В зависимости от размеров дымовой трубы (1) производим расчет высоты молниеприемника (подробнее читайте в статье «Молниеприемники»).

Устройство молниезащиты дома с коньковой скатной кровлей - рисунок 3

Этап 4. Делаем выводы от молниеприемных устройств к будущим токоотводам. Важно уточнение! Для повышения эффективности системы концы проводника на коньках необходимо запланировать на 15 см длинее и загнуть немного вверх.

Устройство молниезащиты дома с коньковой скатной кровлей - рисунок 4

Пример устройства молниезащиты частного дома для плоской кровли

Для плоской крыши используем «метод молниеприемной сетки».

Этап 1. В самую первую очередь на тех участках, где вероятность удара молнии самая большая, а это кромка или выступы крыши, мы планируем проводник, который будет выполнять роль молниеприемника или базового контура молниеприемной сетки.

Этап 2. Аналогично предыдущему примеру находим угол защиты, переносим его на чертеж и проверяем все ли элементы сооружения покрывает защитная зона.

Зона защиты (устройство молниезащиты на плоской кровле)

Этап 3. Собственно дополняем наш контур ячейками сетки исходя из того, что для зданий III класса молниезащиты, такой размер должен быть не больше 15х15 метров, то есть, если периметр вашего дома не больше, то достаточно будет оставить только базовый контур, иначе советуем разделить все пространство на равные ячейки и проложить таким образом проводники.

Молниеприемная сетка (устройство молниезащиты на плоской кровле)

Этап 4. Если крыша имеет дополнительные выступающие элементы, то дополняем устройство молниезащиты молниеприемниками для соответствующих элементов по стандартным правилам.

Базовые схемы молниезащиты типовых проектов

На рисунке ниже представлены варинты молниезащиты нескольких типовых проектов домов (нажмите, чтобы увеличить).

Типовые схемы молниезащиты частных домов (коттеджей)

Стоит обратить внимание, что в трех варинтах проводник на коньке поднят на некоторую высоту. Это говорит о том, что угол наклона крыши больше, чем угол защиты, и какая то часть постройки не попадает в зону защиты. По сути — это простейший варинт тросового молниеприемни

Зачем частному дому нужна молниезащита?

Удар молнии — сильнейший электрическим разряд в природе. Ток молнии может достигать от 10 до 100 тысяч ампер. А его напряжение может до миллиона вольт. Стоит задуматься, как же уберечь себя и свою собственность от такой разрушительной силы?

Молниезащита частного дома это гарантия вашей безопасности и сохранности имущества, а парой и вашей жизни. Внешняя защита от прямых грозовых разрядов убережёт ваш дом от любых повреждений, которые могут быть вызваны прямым ударом молнии, а внутренние меры защиты уберегут вашу дорогостоящую бытовую технику от перенапряжения и выхода из строя.

Для того чтобы убедиться в необходимости достаточно представить финансовые потери владельца в случае поражение от молнии – прямого удара с последующим возгоранием деревянных кровельных конструкций. Достаточно сопоставить затраты на молниеотвод для частного дома и стоимость его восстановления после пожара от удара молнии.

Грозовая угроза для загородного дома включает в себя комплекс поражающих факторов, и поэтому современный молниеотвод для дома представляет собой комплексную систему безопасности от прямого удара молнии, от заноса грозового потенциала и последующего импульсного перенапряжения в сетях. В качестве примера можно привести следующие статистические данные: более 25% страховых выплат в Германии приходиться на покрытие ущерба от ударов молнии и импульсного перенапряжения.

Чем опасна гроза и её последствия?


По статистике в России за 2015-2017 год, от ударов молнии во время грозы было зафиксировано 240 пожаров, более 100 людей было доставлено в больницы с ожогами высокой степени тяжести, вызванных прямыми разрядами молнии, 5 человек погибло. Ущерб от грозы, понесённый имуществу, исчисляется сотнями миллионов рублей. Недооценивать всю мощь поистине грозной стихии, и надеется на то, что всё обойдётся в очередной раз и гроза обойдёт вас стороной очень опасно.

Интересный факт

Помимо статических объектов, молнии не менее опасны для движущихся: в 1987 году при запуске ракеты «Атлас», непосредственно на старте, прямой разряд вывел из строя все электронные системы. Ущерб для США составил 160 миллионов долларов.

Кому именно нужна молниезащита, и кто в группе риска?

Молния непредсказуема и в непосредственной опасности находятся собственники, чьи жилые постройки расположены как на возвышенностях, так и на плоских равнинах, вблизи и вдали от водоёмов, а также в местностях с различными грунтами.

Как правило, это все дачные и частные жилые посёлки, находящиеся за городом в сельской местности.

Группа риска выше там, где вероятность грозы и осадков больше. Например, центральных и южных частях России вероятность удара молнии выше, чем районах крайнего севера или в пустынях.

Если говорить о локальных группах риска, то теоретически в опасности находятся дома расположение выше других, деревянные дома, дома из клеёного бруса, и дома с металлическим кровельным покрытием.

Поражающие факторы молнии и их последствия

Невероятная сила разряда — до 200 кА – сформированная за счет разности потенциалов между облачными элементами и поверхностью. Мощность, которой достигает 1000 кВ, способна наносить непоправимый ущерб.

Ниже приведена таблица с угрозой и потенциальными последствиями от удара.

Угроза Негативное влияние Последствия
Прямой разряд молнии Разность потенциалов электростатического поля — до 1000 кВ, сила удара — 200 кА, температура — 30 000°С Угроза получения смертельных травм, возгорания, локальные разрушения здания в местах попадания
Удар в инженерные коммуникации на расстоянии до 5 км (и более) Занесенный грозовой потенциал создает импульс перенапряжения в сотни киловатт, попадает в здание по электропроводке и по трубам из металла Поражение человека; сбои во внутренних системах; пожары; возгорание электрических кабелей; поломки оборудования; потеря информации на жестких дисках вследствие отказа оборудования
Разряд в радиусе до 500 м от здания Наведенный грозовой потенциал с импульсом перенапряжения в десятки киловатт Поражение человека; сбои во внутренних системах; пожары; возгорание электрических кабелей; потеря информации на жестких дисках вследствие отказа оборудования
Замыкания в электросетях с низким напряжением Импульс перенапряжения до 4 кВ Сбои в системах, поломки оборудования

Таблица 1 – Поражающие факторы удара молнии.

В сети есть немало видео роликов со сводками из новостей о последствиях и ущербе нанесённым после обычной грозы.

Видео из новостей:

1. Очевидец случайно снял, как в его дом ударила молния

2. Сгорел дом от удара молнии, последствия

3. Вырезка из новостей, пожарникам не удалось спасти дом от удара молнии

4. Пожар из-за молнии

Какие гарантии при установленной молниезащите?

В нормативных документах, регламентирующих молниезащиту не только в РФ, но и в мире, предусмотрены различные уровни защищенности (80-98%), но не предусмотрена возможность выполнения системы со 100% надежностью перехвата молнии. Человек, гарантирующий полную защиту от молний, либо не знаком с физикой молнии, либо не добросовестен.

Вы наверняка зададитесь вопросом «Как я могу быть уверен в том, что молниезащита сработает?» и это совершенно правильный вопрос, ведь нельзя после установки её испытать — ударить в дом разрядом в 1000 Кв с высоты в несколько тысяч метров, словно древнегреческий бог.

Ответ на этот вопрос содержится в нормах РФ. Квалифицированные специалисты должны рассчитать защищённость дома от прямого удара молнии (80-98%) в зависимости от класса молниезащиты (IV-I). При соблюдении норм вероятность того, что молния нанесёт значительный ущерб сводится к нулю.

Подробнее о гарантиях см. статью «Гарантия на молниезащиту»

Внимание!

После внедрения (в т.ч. и в результате нашей деятельности с 2002г.) на рынке Р.Ф. технологии устройства молниезащиты из материалов и изделий заводской готовности появилось множество организаций, бизнес которых основан на марже от цены закупки у производителя. Одни проводят политику завоевания клиентов «низкой стоимости» и предлагают пол-молниезащиты (не рассчитывают защищённость от удара молнии, делают меньшее, чем по нормам количество токоотводов, заземление, не объединяют заземление молниезащиты с заземлением электроустановки, используют недолговечные материалы и т.д.). Другие тиражируют так называемые молниеприёмные сетки, убеждая клиентов в том, что это и есть защита от удара молнии. И те и другие не рассчитывают защищённость домов и не соблюдают современных норм РФ по молниезащите.

Коротко о нормировании и типах молниезащиты

Молниезащита строго классифицируется на разные виды и степени защиты, от того какой класс и вид защиты будет установлен на ваш дом будет завесить его степень безопасности. Так же классификация и разнообразие видов позволяет подобрать оптимальный вариант защиты удара от молнии, и от заноса высокого потенциала***, под индивидуальные особенности проекта дома.

Полезно знать

Когда разряд молнии ударяет в землю, он не исчезает моментально, а начинаетраспространяться по путям с меньшим электрическим сопротивлением. Во многихслучаях этими путями становятся бытовые коммуникации – водопровод, канализация, газовые трубы и плохо изолированные электрические кабели. В ряде случаев молнияможет распространяться и по пластиковой трубе с хорошо проводящей жидкостью. Это и называется заносом высокого потенциала, поэтому для защиты бытовых приборов и здоровья человека, существуют специальные типы внутренней молниезащиты, о них мы поговорим немного подробнее ниже.

Типы поражения молнией

Существует две фактора поражения ударом молнии:

  1. Первичный фактор. Непосредственное попадание в здание. Вследствие этого возникает та или иная степень повреждения конструкции дома. В некоторых случаях возможен пожар. Первичный фактор наиболее опасен, так как речь идет о прямом ударе.
  2. Вторичный фактор. Для жильцов не представляет непосредственной угрозы. Негативное воздействие сводится к возникновению электромагнитной индукции в электропроводке здания. Результат воздействия вторичного фактора — мощный перепад напряжения, вследствие которого происходит оплавление микросхем и выход электробытовой техники из строя.

Чтобы обезопаситься от вторичного фактора, достаточно отключить электроприборы во время грозы. Молниезащита дома — единственная возможность защититься от первичного фактора.

Молния хоть и является сильным электрическим разрядом, всегда действует по пути наименьшего сопротивления. Главная задача молниезащиты — перевести отвести удар с защищаемого объекта в другую среду. Защитная система переводит электрический разряд в землю, а здание остается невредимым.

Защита от первичного факторая поражения при ударе молнии

Разновидности молниезащиты

Системы защиты от молнии делят по нескольким критериями. По методу защиты молниеотводы принято разделять на два типа:

  • активные;
  • пассивные.

Активные системы — недавнее изобретение. Их суть в наличии в молниеприемнике ионизатора, издающего импульсы и тем самым притягивающим молнию. Приемник «перетягивает» молнию на себя, в результате чего защищаемые объекты выходят из-под удара. Оборудование для активной защиты стоит дорого и устанавливается исключительно специалистами.

Системы активной молниезащиты GROMOSTAR

Другой тип защиты — пассивный. Такие системы включают молниеприемник, токоотвод и заземлитель. Это самый распространенный тип защитных систем. Задача пассивной защиты — принять на себя удар молнии и отвести разряд в землю.

Еще один критерий — вид защиты. Различают внешнюю и внутреннюю защиту. Внешняя предохраняет здание от непосредственного удара молнии, а внутренняя — защищает электрические сети от возникновения перенапряжения.

Последний критерий — особенности конструкции молниеприемника. Устройства подразделяют на штыревые, тросовые и сетчатые

Конструкция молниезащиты

В составе системы защиты от молнии три компонента — молниеприемник, токоотвод и заземлитель.

Молниеприемник

Устройство предназначено для приема удара молнии. Его устанавливают на кровле здания с тем расчетом, чтобы молниеприемник был самой высокой точкой. Наиболее простой в конструкционном отношении тип приемника — стержневой: прут из металла диаметром от 10 до 18 миллиметров и длиной от 2,5 метра. В качестве стержневого приемника подойдет и полая металлическая труба, однако ее торцы нужно заварить.

Стержневой молниеприемник на крыше дома

Количество молниеприемников зависит от масштабности строения. Для небольших зданий достаточно одного штыря, хотя рекомендуется предусмотреть два приемника. Для зданий свыше 200 квадратных метров понадобится 2 – 3 или более стержней.

Чтобы предотвратить переход заряда непосредственно на здание, молниеприемник фиксируют на кровле с помощью деревянных брусков или особых фиксаторов. Устройство иногда размещают на отдельной опоре неподалеку от здания. В последнем случае руководствуются нежеланием портить внешний вид крыши. Экзотическое, но вполне эффективное решение — установка приемника на высоком дереве. Главное, чтобы устройство находилось выше самой высокой точки здания.

Менее распространенный тип приемника — тросовая система. Применяется трос, натянутый во всю длину конька кровли и зафиксированный на деревянных опорах. Трос не должен соприкасаться с материалом крыши.

Тросовая система защиты дома от молний

Еще один вид приемников — сетчатый. Производится из металлической проволоки с 6-миллиметровым сечением. Проволоку растягивают по всей кровле и крепят к деревянным опорам на расстоянии 6 – 10 см от крыши.

Токоотводы

Предназначение токоотвода — транспортировка электрического заряда от молниеприемника к заземлительному устройству. Токоотводом обычно выступает металлическая проволока диаметром более 6 миллиметров. Подойдет стальная лента толщиной от 2 миллиметров и шириной от 25 – 30 миллиметров.

На стенах из негорючего материала токоотвод фиксируют в произвольном месте. Следует избегать участков возле оконных и дверных проемов. К молниеприемнику токоотвод прикрепляют сваркой, болтами или пайкой.

Количество токоотводов определяется количеством приемников и их типом. Для одного стержневого приемника нужен один отвод. Для каждого тросового или сеточного устройства необходимы два токоотвода.

Монтаж токоотвода молниезащиты

Заземлитель

Устройство изготавливают из двух стальных прутов. Их закапывают в землю на глубину 2 – 3 метра. Между прутами выдерживают по крайней мере расстояние в 3 м. Пруты объединяют перемычкой на глубине 50 – 80 сантиметров в грунте. Токоотвод крепится к перемычке.

Обратите внимание! Если грунтовые воды близко, заземлитель располагают по горизонтали на глубине не менее 80 сантиметров.

Установка молниезащиты

Монтажные работы осуществляют по подготовленному проекту. В процесс создания плана нужно выполнить ряд действий:

  1. Сделать выбор в пользу какой-либо из конструкций приемников (стержневой, тросовый или сетчатый).
  2. Определиться с высотой монтажа стержня.
  3. Найти место для монтажа устройства заземления. Его устанавливают на расстоянии не меньше одного метра от стен здания и не ближе 5 метров от дорожек и входа в дом. Рядом с заземлительным контуром не должны находиться детские площадки, места для отдыха и т. п.
  4. Сделать расчет расстояния от приемника до самой отдаленной точки заземляющего контура.
  5. Выбрать конструкционные материалы для изготовления системы.

Для выполнения установки понадобятся штыковая лопата, сварочный аппарат, пластиковые фиксаторы для токоотвода, молоток и электрическая дрель.

Вначале роют траншею для размещения в ней заземлителя. Траншею делают в виде ровной трехметровой линии или треугольника. Если выбрана линия, электроды устанавливают в грунт на концах траншеи. Электроды объединяют металлическим прутом, а затем скрепляют сваркой. В случае с треугольной формой три электрода устанавливают на вершинах фигуры и объединяют их в металлическую конструкцию при помощи сварочного аппарата.

Устройство контура заземления для системы молниезащиты

Заземление располагают на глубине примерно 80 сантиметров. Предпочтительнее постоянно сырой грунт. Для сухих грунтов понадобится регулярное увлажнение. Чтобы улучшить электропроводность песчаного грунта, его обрабатывают солевым раствором.

Один конец токоотвода объединяют сваркой с молниеприемником, а другой — с заземлителем. Важно соблюсти прилегание токоотвода по всей длине перемычки между стержнями. Приваривать токоотвод нужно в нескольких местах. Участки сварочных работ красят антикоррозийным лакокрасочным материалом.

Токоотвод не должен соприкасаться со стенами здания. Его фиксация осуществляется токонепроводящим крепежом. Расстояние между стеной и токоотводом не должно быть меньше 10 сантиметров.

Установка тросового приемника

Стальной трос натягивают на несколько металлических мачт (их количество составляет от 2 до 4, в зависимости от размера кровли). Мачты устанавливают на деревянных брусках, чтобы избежать соприкосновения с материалом кровли (речь идет о металле). К мачтам прикрепляют концы троса, который должен быть идеально натянут. К одному из окончаний троса приваривают токоотвод. Вместо сварки подойдет болтовое соединение.

Схема установки тросового молниеприемника

При наличии дымохода вокруг него несколько раз оборачивают трос. Концы троса крепят к уже установленному приемнику.

Установка стержневого приемника

Основой стержневой системы станет стальной штырь длиной от 40 до 150 сантиметров или труба. Опорой для приемника могут послужить такие элементы:

  • стоящая на земле высокая мачта;
  • ТВ-антенна;
  • высокое дерево;
  • станина.

Штырь приемника прикрепляют к мачте с помощью сварочного аппарата или болтами, после этого устанавливают токоотвод.

Обратите внимание! После окончания монтажных работ необходимо протестировать сопротивление системы. Показатель должен быть меньше 10 Ом.

Работы по монтажу стержневого молниеприемника

Советы по уходу за молниезащитой

Чтобы система защиты от ударов молнии пребывала в исправном состоянии, за ней нужен уход. Рекомендуется выполнять следующие мероприятия:

  1. Каждый год устраивать проверку всех компонентов системы на работоспособность. Делать это нужно весной — после окончания зимнего сезона.
  2. Проверять материал на ржавление. В случае надобности менять заржавевшие элементы.
  3. Один раз в 2 – 3 года красить детали молниезащиты, прочищать контакты, тестировать соединения на работоспособность.
  4. Каждые 5 лет откапывать заземлитель и проверять его техническое состояние.

Внешняя защита частного дома от молнии

Система бывает пассивной и активной. Принцип действия первой – простой, как все гениальное. Металлический молниеприемник на крыше ловит (притягивает, перехватывает) разряд молнии и посредством токовода направляет его в землю, на заземлитель.

Активная защита от молнии

Такая молниезащита более эффективна, действует в радиусе 100 метров от «хитрого» молниеприемника, который ионизируя окружающий воздух, перехватывает разряд молнии. Дальше работает как и пассивная защита. Главным преимуществом устройства является «покрытие» молниезащитой соседних жилых домов и хозпостроек на довольно большой территории.

Типы внешней молниезащиты дома

По типу конструкции, различают модульно-штыревую, тросовую и сетчатую молниезащиту.

Штыревая

Штыревой система называется из-за молниеприемника, который устанавливается в самой высокой части крыши, и представляет собой металлический стержень (штырь). Эта конструкция подходит для молниезащиты частного дома с крышей из металлочерепицы или любого другого материала.

Тросовая

Установка такого вида защитного устройства допускается, если крыша шиферная, черепичная, но не металлическая.

Молниеприемником служит трос (толстая проволока, катанка) натянутая на высоте 0,3-0,5 м по коньку дома.

Сетчатая

Система считается наиболее сложной в плане монтажа. Выполняется она из катанки диаметром 6-8 мм, которая в виде сетки с ячейками 6х6 метров, укладывается по всей площади кровли. В местах пересечения горизонтальных и вертикальных прутьев – сваривается. К кровле крепится скобами.

Сетчатая молнезащита дома устанавливается, как и тросовая, на кровлю шиферную или черепичную.

Молниезащита частного дома

Токоотвод

Для этого элемента системы применяется круглая сталь (медь, алюминий) диаметром не менее 6 мм. По кровле и стенам токоотвод крепится скобами. Обычно при монтаже стараются «маршрут» проложить подальше от оконных и дверных проемов, как того требуют нормативные документы, и чтобы не портить экстерьер здания.

При прокладке токопровода нужно соблюдать некоторые простые правила:

  • На деревянных поверхностях токопровод должен крепиться на расстоянии 15-20см от стены;
  • Если тросовый приемник большой длины, сетчатый большой площади или штыревой состоит из нескольких элементов, то и токоотводов должно быть несколько (СО 153-34.21. 122-2003)

При строительстве нового сооружения, молниезащита коттеджа или дома уже «заложена» в проектной документации. Но если загородный дом или дачный домик только что куплен и на нем нет «громоотвода», то наиболее разумным решением будет самостоятельно, или с помощью нанятых специалистов обезопасить себя и своих близких от грозовых разрядов.

Если у вас имеются навыки выполнения строительных работ, молниезащита частного дома своими руками не станет проблемным вопросом, но позволит сэкономить средства.

Контур заземления

Принцип устройства заземлителя предельно прост. Три стальных штыря-модуля длиной 1,5-2 метра, диаметром 16-20 мм с цинковым покрытием, забиваются в землю и последовательно соединяются между собой.

Такая конструкция имеет ряд преимуществ:

  • Возможность монтажа на любую глубину без применения спецтехники;
  • Малая трудоемкость. Работу может выполнить один человек;
  • Большая глубина погружения штыря-электрода увеличивает эффективность заземления;
  • Соединение элементов не требует сварки (на специальных зажимах);
  • Вся система скрыта под землей.

Контур забивается в землю не ближе 1 м к фундаменту дома, и не ближе 5 м к входной двери.

Молниезащита частного дома

Принцип действия внутренней защиты дома от молнии

Трудно представить сегодня жизнь без электронных и бытовых электрических устройств и приборов. Вся эта техника включается в электросеть, а от компьютера и телевизора еще и кабели отходят к локальной сети и спутниковой антенне.

Линии передачи данных через ресиверы, серверы, распределительные устройства, электролинии, подвержены ударам молний, влиянию электромагнитных полей. При стечении некоторых обстоятельств высокое напряжение и большой ток по кабелям движутся к низкому потенциалу, т.е. телевизору, холодильнику, компьютеру. Результатом может стать выход электроприборов из строя, возгорание, угроза жизни человеку.

Чтобы уберечь себя и свой дом, нужно внутреннее устройство молниезащиты частного дома или защиты от импульсных перенапряжений.

Действует такая защита просто – мгновенно уравнивает потенциалы между проводниками электротока. Эту задачу выполняет УЗИП – специальное устройство защиты от импульсных перенапряжений.

Установка этого прибора возможна только после устройства надежной внешней защиты. Для реализации в жизнь системы молниезащиты частного дома, разрабатывается проект, где учтены все пути захода в здание высокого напряжения.

После установки УЗИП нетоковедущие элементы подсоединяются к шине заземления, а линии, которые нельзя заземлять, соединяются с шиной через УЗИП.

Для подбора прибора УЗИП существуют правила, которые можно разделить на группы в зависимости от:

  • Показателей защищаемой сети – ток, напряжение, частота, сечение проводов;
  • Типа сети – электроснабжение, кабельное ТВ, телефонная линия, сигнализация и т.п.;
  • Значимости защищаемого объекта – ПК, телевизор или банковский сервер.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.
Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.

Эскиз заземлителя

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

Прибор проверки заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Молниеотвод на дереве

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Мы постарались доступно и лаконично изложить все тонкости создания защиты от природной стихии. Пусть у вас получится изящный и надежный молниеотвод! Надеемся, нижеследующий видеоролик будет Вам полезен.

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.

Устройство молниезащиты

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

  • стержневой молниеприемник;
  • в виде сетки;
  • тросовой молниеприемник;
  • покрытие крыши в качестве молниемника.

Штыревой молниеприемник

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

Молниеприемник в виде троса

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Кровля как молниеприемник

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.
На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева. Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.
Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути. При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Заземлитель представляет из себя несколько металлических стержней, забитых в грунт и соединенных между собой горизонтальной полосой при помощи сварки. Полоса выводится на поверхность земли и приваривается к токоотводу. Как правильно обустроить заземляющий контур, подробно рассказано в статье «Как сделать заземление 220в и 380в в частном доме своими руками — устройство и все размеры».

Контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Зона безопасности

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Источники
  • https://ElektrikExpert.ru/molniezashhita-chastnogo-doma-svoimi-rukami.html
  • https://www.mzke.ru/molniezashhita_chastnogo_doma.html
  • https://www.amnis.ru/staty/molniezashchita-chastnogo-doma/
  • https://220.guru/electroprovodka/zazemlenie-molniezashhita/grozozashhita-chastnogo-doma.html
  • https://www.project-home.ru/info/clauses/molniezashchita-chastnogo-doma
  • https://SamoDelino.ru/elektrosnabzhenie/molnieotvod.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
