Что такое межосевое расстояние радиатора
Случается, что выбранный по теплоотдаче алюминиевый или биметаллический радиатор отопления не помещается под окном по высоте и длине. А ведь отопительные приборы необходимо не просто впихнуть в имеющийся проем, но и выдержать рекомендуемые расстояния до стены, подоконника и пола.
Иначе останется мало места для движения конвекционного воздушного потока и эффективность обогрева снизится. Величины этих расстояний указаны на схеме установки изделия:
Чтобы заблаговременно определиться с высотой отопительного прибора и его длиной, нужно знать необходимую теплоотдачу и габариты подоконной ниши (если она есть). Кроме того, надо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют один унифицированный размер – межосевое расстояние. Это промежуток между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем данное понятие отличается от других габаритов отопительного прибора, наглядно показано на рисунке:
Для справки. Данная закономерность действительна для всех типов металлических радиаторов.
Стандартное межосевое расстояние приборов отопления, выдерживаемое всеми без исключения производителями – 350 и 500 мм. Прочие модели могут производиться с интервалом между осями 200, 600, 700, 800 и 900 мм. Другие габариты могут быть разными, но в подавляющем большинстве их величины лежат в таких пределах:
- длина секции (визуально – ширина) от 80 до 88 мм;
- глубина – от 52 до 100 мм;
- полная (монтажная) высота изделия при межосевом расстоянии 500 мм – от 570 до 590 мм.
Примечание. Значения монтажных высот для продуктов с другими интервалами можно увидеть на сайте соответствующего производителя, перечислять их здесь не имеет смысла.
Описание характеристики межосевого интервала радиатора
Межосевое или межниппельное расстояние радиатора представляет собой величину, обозначающую промежуток между центральными частями выходного и входного коллекторов всей батареи или каждой из ее секций. Оно указывается в спецификации к радиатору, где представлены его главные характеристики, и обозначается числами наименовании модели прибора. Этот показатель имеет особое значение в частных домах, где вода содержится в системе отопления естественным образом. Если промежуток большой, в таком радиаторе не будет застаиваться жидкость, за счет чего КПД начнет повышаться.
Стандартными считаются величины со значением в 300, 350 и 500 мм, многие современные производители выпускают батареи такого типа. Существуют модели и с другими интервалами, например, в 200, 400 или 600 мм, в дизайнерских батареях это значение достигает 2000 мм. У радиаторов с одним и тем же межосевым интервалом высота монтажа может быть различной и зависит от конструктивных особенностей батареи, материала, из которого она сделана, а также дизайна и бренда. Эти значения нельзя путать, что особенно актуально во время установки радиаторов в проемы под окнами либо ниши.
В домах советского или постсоветского типа чаще устанавливали приборы с интервалом в 500 мм, по этой причине варианты с таким показателем до сих пор более популярны в России.
Размеры батарей отопления
По типу материала радиаторы могут быть биметаллическими, стальными, алюминиевыми или чугунными. От этого напрямую зависят размеры, общие параметры и масса батарей, что нужно учитывать при выборе подходящего варианта.
Биметаллические
По внешнему виду батареи из биметалла напоминают алюминиевые устройства, при этом их выходной и входной коллекторы, а также вертикальные теплопроводные каналы сделаны из нержавеющей стали с размещенным на верху алюминиевым корпусом. Приборы такого типа не подвергаются ржавчине, отличаются устойчивостью к гидроударам, поэтому их часто ставят в квартирах, которые подключены к центральной отопительной системе. В перечень плюсов входит высокий уровень прочности, надежность, устойчивость к воздействиям внешней среды, совместимость со всеми отопительными системами.
Габариты секций:
- Межосевое расстояние: 200 мм, 350 мм, 500 мм.
- Высота: 415 мм, 570 мм.
- Ширина: 80 мм.
- Глубина: 75 мм, 85 мм, 90 мм, 100 мм.
Радиаторы имеют высокую теплоотдачу, не требуют большого числа тепловых носителей, период их эксплуатации достигает 20-25 лет. У них есть и свои минусы, например, скрип, возникающий из-за разницы расширительных коэффициентов стали и алюминия. Вертикальные каналы могут засоряться, поэтому за их чистотой необходимо следить отдельно, помимо этого биметаллические стоят дороже аналогов из других материалов.
Алюминиевые
Размеры алюминиевых радиаторов
Радиаторы этого типа могут быть экструзионными или литыми, второй вариант более популярен, поскольку такие приборы отличаются высокой прочностью и не подвержены коррозии. Батареи из алюминия обеспечивают оптимальную тепловую отдачу, их легко монтировать и перевозить благодаря небольшому весу, также они способны максимально быстро нагреваться.
Модели представлены в различных вариантах дизайна и представляют собой оптимальное сочетание стоимости и эффективности тепла. Из минусов отмечают потенциальную возможность получения повреждений из-за гидроударов. На рынке представлены приборы с промежутком между осями от 200 до 800 мм, наиболее популярными считаются варианты в 350 и 500 мм.
Эксплуатировать агрегаты из алюминия можно только в случае отсутствия окисленной среды в тепловом носителе, поэтому их не рекомендуют устанавливать в зданиях с центральной системой отопления.
Стальные
Приборы из стали, в том числе с боковым подключением, бывают трубчатыми или панельными. Радиаторы панельного типа представляют собой систему из 1, 2 либо 3 панелей с оребрением из специальных П-образных пластин либо без них. Каждая панель включает в себя пару стальных листов с каналами, которые соединены друг с другом с помощью сварки. К плюсам таких радиаторов относят повышенную отдачу тепла, удобный монтаж, устойчивость к повреждениям, безопасность, приемлемую стоимость и эффектный дизайн.
Трубчатые радиаторы состоят из входного и выходного коллекторов, которые соединены друг с другом при помощи нескольких рядов трубок толщиной не менее 1,0-1,5 мм. Все детали соединяются путем сварки, которая не оставляет швов. В перечень плюсов трубчатых радиаторов включают ускоренное нагревание, устойчивость к агрессивной среде и нагрузкам механического типа, гидроударам, возможность выбирать форму и цвет батареи, безопасность и экологичность, отсутствие проблем при эксплуатации.
Расстояние между центрами штуцеров радиатора составляет 300 или 500 мм. Глубина секции изделия от 40 до 115 мм. Толщина стали не превышает 1.5 мм.
Панельные приборы могут не выдерживать гидроудары в течение проверок системы и нередко повергаются коррозии. Из недостатков трубчатых радиаторов отмечают пониженную теплоотдачу, образование течей в участках сварки и высокую стоимость.
Чугунные
Батареи из чугуна все еще популярны благодаря хорошей устойчивости к высоким температурам, отсутствию проблем с коррозией и долговечности. В устройствах такого типа присутствуют расширенные каналы, обеспечивающие идеальную циркуляцию теплового носителя даже во время засорения. Чугунные радиаторы дают аккумулирующий эффект и длительное время остаются теплыми после прекращения подачи теплоносителя.
У таких приборов есть и свои минусы, например, большие размеры по сравнению с аналогичными вариантами из остальных металлов, а также значительный вес, из-за которого чугунные радиаторы оснащают подпорками. Из-за низкой тепловой отдачи чугуна батареи этого типа медленно прогревают помещение. Многие модели имеют секции сложной формы, из-за чего уход за прибором занимает больше времени.
Высота секции радиатора составляет от 400 до 900 мм, глубина от 100 до 200 мм. Расстояние между центрами ниппельных отверстий в пределах 300-800 мм.
Подробнее о габаритах радиаторов
В технической документации на отопительные приборы помимо тепловой мощности обязательно указываются еще и габариты, а также межосевое расстояние. В зависимости от типа, а также от производителя габариты отопительных приборов могут отличаться
Биметаллические радиаторы
Из всех размеров батареи расстояние между коллекторами можно считать определяющим – именно от него зависит размер изделия. И если длину секционных приборов можно варьировать, то высота может стать камнем преткновения. Этот параметр обозначается цифрой после названия модели, например, ALUX 200. Стандартное межосевое расстояние у алюминиевых радиаторов составляет 350 и 500 мм, но эта цифра может варьироваться от 200 до 800 мм.
Например, в итальянских секционных моделях ALUX 200 при одинаковой высоте 245 мм и глубине 100 мм каждая секция длиной 80 мм с мощностью 92 Вт. Максимальная длина составляет 1280 мм (16 секций) с мощностью 1472 Вт. Модель ALUX 350 высотой 395 мм имеет такие же габариты и количество секций, с мощностью по 138 Вт, ALUX 500 имеет высоту 545 мм с мощность секции 179 Вт.
Стандартный диапазон размеров биметаллических батарей включает межосевые расстояния от 200 до 500 мм. Но вот высота прибора может немного отличаться в зависимости от производителя. Например, при значении этого параметра 500 мм у Rifar Monolit высота составляет 577 мм, а у модели Germanium Neo – 560 мм.
Биметаллические радиаторы с межосевым расстоянием 450 мм не выпускаются. Так что придется приобрести наиболее близкий по размеру отопительный прибор.
Обратите внимание!
В случае если высота труб не соответствует межосевому расстоянию, всегда можно свести или развести их.
Важно только, чтобы переход был плавным, а не под углом 90ᵒ.
Конструкция биметаллического радиатора предусматривает помимо 2 горизонтальных трубок еще и более тонкие вертикальные стальные трубки, по которым циркулирует теплоноситель. Но в невысоких моделях их может и не быть. Например, при высоте отопительного прибора порядка 20 см он отлично прогреется и от 2 горизонтальных труб.
Чугунные радиаторы
Такие модели считаются классикой и используются уже более 150 лет, конечно, внешний виде претерпел существенные изменения, но сама идея осталась прежней. На этот тип батарей даже выпущен отдельный норматив – ГОСТ 8690-94.
Согласно этому документу диапазон расстояний между ниппельными отверстиями составляет от 300 до 800 мм, при этом полная высота прибора составляет от 400 до 900 мм.
Что же касается разновидностей таких отопительных приборов, то выпускаются модели с 1, 2 и з каналами, также может отличаться и форма самих секций. Для того, чтобы не путаться при выборе батареи достаточно просто знать особенности маркировки устройства.
Согласно ГОСТ 8690-94 при маркировке указываются такие параметры радиатора как:
- его глубина;
- расстояние между центральными осями ниппельных отверстий;
- так как давление в отопительной системе значительное, то в маркировке обязательно записывается и максимальное рабочее давление;
Обратите внимание!
Чугун – материал хрупкий, поэтому плохо переносит гидроудары.
Если в отопительной системе такие явления не редкость, то от чугунных батарей лучше отказаться и выбрать стальной или биметаллический аналог.
- указывается число секций, а также использованный норматив.
Если требуется подобрать межосевое расстояние радиатора отопления 450, то можно выбрать батарею с ближайшим значением этого параметра 400 мм и немного свести трубы. Норматив не предусматривает выпуск отопительных устройств с расстоянием между ниппельными отверстиями 450 мм.
В маркировке обычно указывается и тепловая мощность одной секции. Например, запись МС-140М-500-0,9 означает, что одна секция способна отдать 140 Вт тепла, межосевое расстояние составляет 500 мм, рабочее давление – 9 атмосфер.
Алюминиевые радиаторы
Основным отличием алюминиевых радиаторов от биметаллических можно считать то, что трубки, каркаса, по которым перемещается теплоноситель, изготовлены из алюминиевого сплава. В биметаллических они изготовлены из стали либо из меди, а алюминий используется только для оребрения.
Что касается диапазона размеров, то минимальной величиной можно считать 150 мм, а верхний порог ограничен 800 мм между осями ниппельных отверстий.
Соответственно размерам изменяется и мощность батареи:
- малыш высотой 150 мм подойдет для домов с большими окнами, он не будет перекрывать вид из окна. В комплекте идут ножки так что крепить его к стене не придется;
- крупные размеры 700-800 мм обладают высокой теплоотдачей за счет развитой поверхности радиатора;
- но самыми ходовыми можно считать размеры 400-500 мм между осями ниппельных отверстий. Именно такие батареи используются в большинстве квартир.
Отдельно стоит выделить вертикальные радиаторы отопления. Если под окном размещать отопительный прибор не совсем удобно, то инструкция по оформлению помещения допускает разместить в углу вертикальный радиатор. В ширину он совсем невелик (буквально 5-7 секций), но вот высота может достигать 2 метров.
В случае с алюминиевыми радиаторами межосевое расстояние составляет от 1200 до 2000 мм. Правда, эффективность такой батареи по сравнению с обычной несколько ниже, ведь часть ее находится в верхней части комнаты, где температура несколько выше, чем у пола.
Габариты стальных радиаторов
Габаритные размеры панельных стальных радиаторов находятся в диапазоне 20 – 90 см, а межосевое расстояние на 5-7 см меньше, чем высота. Выпускаются устройства с межосевым расстоянием 450 мм, такой типоразмер отсутствует у чугунных, биметаллических аналогов.
Стальные радиаторы также могут быть вертикальными, максимальная высота в таком случае может быть и 2-3 метра. Но чаще используются обычные модели.
Также именно из стальных труб изготавливаются регистры (это объясняется легкостью сварки стали и ее прочностью). Но какие-либо ограничения для такого типа отопительных приборов отсутствуют, а диаметр подбирается исходя из желания заказчика, а также теплоотдачи отопителя.
Отличие высоты от межосевого расстояния
Межосевое расстояние биметаллических радиаторов различных моделей может быть одинаковым, но при этом монтажная высота может отличаться, в зависимости от конструкции и особенностей исполнения.
Высота биметаллического радиатора и межцентровое расстояние — это разные характеристики, которые не следует путать. Особенно «проявляется» разница между понятиями в случае, когда предстоит устанавливать отопительный прибор в нише или проеме под окном:
- Стандартное межосевое расстояние биметаллического радиатора — 300, 350 или 500 мм, такие устройства считаются универсальными.
- Менее распространены модели, у которых этот параметр составляет 200, 400, 600, 700, 800 или 900 мм, но они также выпускаются.
При выборе подходящей модели нужно учитывать как межосевое расстояние, так и высоту биметаллического радиатора. При монтаже нужно не просто «уместить» прибор, но также выдержать рекомендованные расстояния до стены, пола и подоконника. В противном случае будет недостаточно места для движения воздушного потока, вследствие чего эффективность обогревательного прибора значительно снизится.
Например, биметаллическая батарея с межосевым расстоянием 500 мм имеет стандартную монтажную высоту от 570 до 590 мм.
Зависимость емкости секции от межосевого расстояния
Межосевое расстояние биметаллического радиатора определяет важный параметр — емкость секции, от которого в конечном итоге зависит тепловая мощность прибора:
- В моделях с межнипелльным расстоянием 500 мм вместимость секции составляет 0,2-0,3 литра.
- При расстоянии между входным и выходным отверстием 350 мм вместимость секции составляет 0,17 — 0,2 литра.
- В биметаллических радиаторах с межосевым расстоянием 200 мм объем теплоносителя варьируется от 0,1 до 0,16 литра.
Межосевое расстояние и высота биметаллического радиатора: советы специалистов
Рекомендации экспертов:
- Высота биметаллического радиатора отопления может быть рассчитана по следующей схеме: к межосевому расстоянию необходимо добавить 80 мм. Например, если расстояние между центрами входного и выходного коллекторов составляет 350 мм, то итоговая (монтажная) высота равна примерно 430 мм.
- Если межосевое расстояние биметаллического радиатора не соответствует высоте труб, достаточно свести или развести их. Но необходимо соблюдать условие: переход должен быть плавным, а не под прямым углом.
- Оптимальная высота биметаллического радиатора отопления определяется таким образом, чтобы после установки в нишу или область под окном расстояние от стенки до прибора составляло от 3 до 5 сантиметров. Если прибор будет находиться ближе, тепловая энергия распределяется нерационально. Также верхняя часть устройства должна находиться на удалении 8-12 сантиметров от подоконника. Маленький зазор снизит тепловой поток от радиатора. Идеальное расстояние от пола до отопительного устройства — 10 сантиметров. Если он установлен ниже, то ощутимо уменьшится эффективность теплообмена. Возникнет и другая проблема — сложность удаления загрязнений с пола в области под батареей. Обратный вариант — слишком высокое расположение радиатора по отношению к полу — приведет к неравномерности температурных показателей в помещении.
- Наиболее востребованы биметаллические радиаторы с межосевым расстоянием 500 мм, такой размер «стандартен» для большинства новостроек. Для маленьких кухонь и санузлов идеально подходят модели с межниппельным расстоянием 200. 800-миллиметровые устройства, как правило, используются для установки в объектах коммерческого назначения, в офисах, а также частных жилых домах.
Неспециализированный обзор их габаритов и типов радиаторов
Возможно выделить пара главных групп батарей отопления, отличающиеся изюминками конструкции:
- Секционные.
- Панельные из стали и биметаллические.
- Конвекторные.
- Авторские модели, изготовленные на заказ, имеющие ни на что не похожие формы, но делающие свои функции.
Применяемый конструкционные особенности и материал отопительных устройств определяют:
- устойчивость к гидроударам;
- коррозии;
- отложению и засорению накипи;
- интенсивность теплоотдачи и другие составляющие успеха.
Что же касается размера, то отличие высоты между верхним и нижним коллектором (межосевое расстояние) воздействует на возможность установки отопительного прибора. Значительно чаще их устанавливают в нишах под окнами, в случае если оконный проем велик, то высокая батарея просто не поместится.
Данный параметр особенно серьёзен для систем с естественной циркуляцией. Дело в том, что давление в системе создается за счет перепада по высоте между подачей воды в батарею и котлом, чем эта величина больше, тем больше и естественное давление в трубах.
Обратите внимание! К примеру, межосевое расстояние радиаторов отопления 250 мм имеет суть выбирать лишь под низкие подоконники. При таких условиях установить батареи возможно будет кроме того под подоконник высотой 50-60 см.
Панельные отопительные устройства являются цельносварную конструкцию со змеевиком-теплоносителем между двух ребристых панелей с зазором между ними до 1 см. Такая поверхность увеличивает площадь нагреваемой поверхности и ее теплоотдачу – излучение плюс конвекция. Мизерная емкость содействует стремительной теплоотдаче – КПД достигает 75%, но и остывают они кроме этого быстро.
Недочёт панельных изделий содержится:
- в их уязвимости гидроударам, что делает их негодными к применению в центральных системах отопления;
- коррозируют от кислой воды;
- запрещено на долгое время сливать воду по обстоятельству той же коррозии, но уже в контакте с кислородом.
Секционные батареи хороши возможностью их конструктивного трансформации – повышение/уменьшение количества секций для трансформации мощности либо ремонта. На смену классическому хрупкому, но долговечному чугуну с высокой инертностью пришли биметаллические устройства.
В них теплоноситель проходит по металлическим трубкам, имеющих алюминиевое оребрение, владеющее высокой теплопроводностью.
Биметаллическая батарея – это воплощение двух преимуществ в одном изделии, в частности:
- сталь выдерживает нестабильное давление и агрессивную среду;
- алюминий мгновенно реагирует на трансформацию температуры.
Обратите внимание! Из недочётов отметить возможно разве что цена. Цена биметаллического радиатора может в несколько раз быть больше аналог из чугуна либо стали.
При выборе биметаллических батарей приходится учитывать еще и диаметр вертикальных и горизонтальных каналов, а не только межосевое расстояние. Что же касается габаритов, то самыми ходовыми можно считать модели с отличием между ниппельными отверстиями 500 мм (наряду с этим полная высота отопительного прибора образовывает 570 мм).
А вот в вакуумных батареях понятие «межосевое расстояние» не существует. Дело в том, что в них употребляется всего лишь 1 проточная труба, через которую циркулирует теплоноситель, а равномерный прогрев поверхности достигается за счет испарения легкокипящей жидкости.
Трубчатые батареи – регистры, превосходят секционные по разнообразию и компактности форм. Отсутствие протечек на стыках обеспечивается сваркой фрагментов, они выдерживают рабочее давление до 15 атм., но узкие стены не хорошо держат гидроудар. Регистры в полной мере возможно изготовить своими руками, выбрав произвольный ход между трубами.
Нестандартные размеры радиаторов
Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.
Различают следующие виды и габариты радиаторов
Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.
Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм.
Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.
Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.
Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.
Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.
Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.
Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

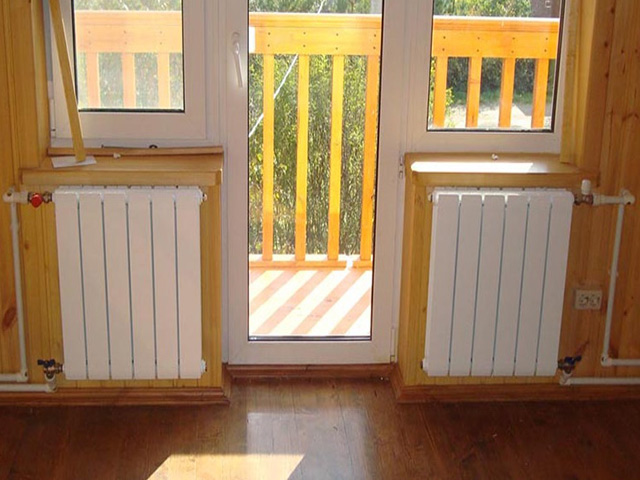

Какими должны быть размеры радиаторов
Выбор габаритов отопительных приборов основывается далеко не на эстетических соображениях. Главную роль тут играет теплоотдача. Особенно это справедливо, если подбирается модель для установки под окном. Нужно так подобрать модель, чтобы соблюсти сразу несколько требований:
- по длине радиатор должен перекрывать не менее 70-75% ширины оконного проема;
- расстояние от пола должно быть 80-120 мм;
- от подоконника 60-120 мм.
Только при таких условиях теплоотдача выбранного вами отопительного прибора будет нормальной: он будет выдавать заявленное производителем количество Ватт.
Терминология
Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.
Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.
Габаритные размеры самой секции или радиатора описываются следующими параметрами:
- монтажная высота;
- глубина;
- ширина.
Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).
В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.
К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).
И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.
При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.
Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.
Высокие и узкие
Высокие радиаторы даже в обычном исполнении смотрятся необычно. А если его еще покрасить в нестандартный цвет, придать необычную форму, скомпоновать с зеркалом или полочкой, получается вообще, больше похоже на дизайнерскую вещь, чем на банальный отопительный прибор.
Сразу огорчим любителей чугуна: самый высокий чугунный радиатор — это в районе метра. Выше не встречали. То же самое можно сказать о биметаллических — выше метра они не бывают. И вообще, все что есть в биметалле — это 760-860 мм или около того.
Стальные панельные батареи в стандартном исполнении идут высотой до 900 мм. Но есть и специальные модели, которые могут достигать двух метров и выше. Например у Kermi есть две модели Verteo Plan и Verteo Profil — максимально они могут быть до 2,2 м. Есть гиганты и у Purmo: Kos V, Faros V, Tinos V, Narbonne V и VT, Paros V. Они отличаются типом лицевой панели (гладкая или профилированная) и глубиной. Но у всех у них только нижнее подключение.
Низкие радиаторы
Все отопительные приборы, межосевое расстояние которых меньше 400 мм можно считать низкими. И тут предлагают много разных моделей.
В группе чугунных минимальное межосевое расстояние у модели BOLTON 220 с монтажной высотой 330 м, чуть выше Hellas 270 от Viadrus: она имеет монтажную высоту 340 мм. Все остальные — более высокие — с межосевым расстоянием 300-350 мм или около того.
Среди алюминиевых радиаторов самые маленькие есть у фирмы Sira их монтажная высота 245 мм, а межосевое — 200 мм. Это модели Alux и Rovall с глубиной 80 мм м 100 мм. Аналогичных габаритов есть модели у другого известного производителя Global (Глобал) — модель Gl-200/80/D и у российского «Рифара» — это «Бэйс 200» и «Форза 200».
Алюминиевые батареи чуть большего размера (с межосевым 300 мм и больше) есть у всех производителей. Тут выбор широкий.
Биметаллические низкие радиаторы есть у тех же Rifar и Sira: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединительными габаритами 350 мм. Они есть у любого производителя. Такое расстояние тоже, собственно, можно отнести к стандартным — оно есть у всех.
Еще больше выбор в группе стальных радиаторов. Самые маленькие панельные выпускает фирма Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние 150 мм, а высота 200 мм.
У всех остальных производителей высота стартует от 300 мм. Причем длина может быть до 3 метров (шаг ее изменения — 100 мм).
Трубчатые радиаторы тоже есть очень маленькие: от 150 мм размеры Delta Laserline (производитель Purmo). У Arbonia высота всех моделей трубчатых радиаторов начинается от 180 мм, у Zehnder от 190 мм (модель Charleston), у российского КЗТО от 300 мм.
Есть низкие радиаторы медные и медно-алюминиевые. Они выпускаются в основном небольших габаритов — мощность у них большая, да и цена тоже немаленькая. Самые низкие модели есть такие: украинская «Термия» — высота от 200 м, польские Regulus-sistem — все модели высотой от 215 мм; российский «ИзоТерм» — от 215 мм; китайский Mars (секционного типа) с высотой от 385 мм.
И самыми низкими можно считать встраиваемые в пол конвекторы. Они вообще не выступают над уровнем пола, а ставятся для отопления сплошного остекления, или встраиваются в подоконники панорамных окон. Есть они разной мощности и назначения, могут использоваться как дополнительное или основное отопление.
Плоские радиаторы
В некоторых случаях играет роль не высота, а глубина радиаторов: нужны плоские батареи. Тут выбор не очень большой.
Малой глубины алюминиевые радиаторы выпускает Златоустовский «Термал». Их модели РАП 500 и РАП 300 имеют глубину 52 мм, тепловая мощность при этом приличная — 161 Вт и 105 Вт.
Плоскими можно считать панельные радиаторы: они в зависимости от количества нагревательных панелей имеют глубину от 60 мм. Тоже толщина небольшая.
Небольшая глубина бывает у трубчатых стальных радиаторов: двухтрубные делают толщиной от 50 мм, трехтрубные от 100 мм до 110 мм, все остальные уже солиднее — от 135 мм и больше.
Ни биметалл, ни, тем более чугун, плоским не бывает. Зато есть очень неплохой и совершенной плоский тип отопления — теплый плинтус. При такой системе отопительные приборы располагаются вдоль пола по периметру. Их размеры при этом — около 30 мм глубины и 100-120 мм высоты.
Итоги
Разнообразие отопительных приборов позволяет выбрать вариант для любых условий: есть не только стандартные размеры, но и низкие, высокие, плоские. На любой вкус и цвет.

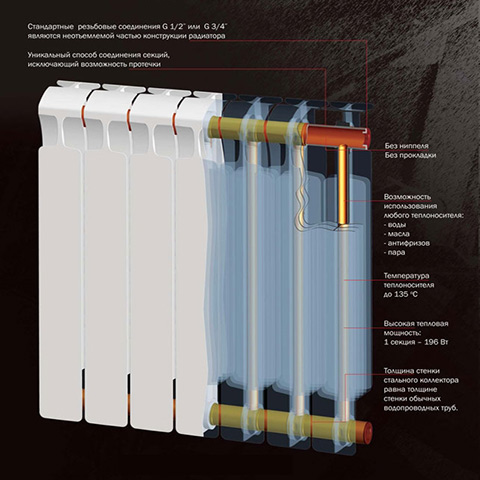

Что представляет собой биметаллический радиатор?
Как видно из названия отопительного устройства, изготавливают его из двух различающихся по свойствам металлов. Корпус выполняется из алюминия, который отличается хорошей теплоотдачей и малым весом. Для усиления обогревающих свойств внешней части батареи придают особую форму для свободной циркуляции потоков воздуха.
Внутри радиатора размещается стальной или медный сердечник, по которому циркулирует горячая вода или другая жидкость. Материал труб очень прочный, поэтому способен выдержать давление теплоносителя до 100 атмосфер (некоторые модели), и разогрев до 135 °С.
Изделие из биметалла сочетает в себе прочность стали и превосходную теплопроводность алюминия.
Внимание! На рынке присутствуют полубиметаллические радиаторы отопления, которые оснащаются только вертикальными усиливающими трубками из стали. При этом остальная часть выполняется из алюминия. Такие батареи отличаются более высокой теплоотдачей по сравнению с биметаллом, что является плюсом, и стоят ощутимо дешевле. Однако монтаж таких изделий в централизованную сеть не рекомендуется ввиду низкой прочности и износостойкости.
Преимущества биметалла
Популярность современных радиаторов из биметалла не случайна. Их отличает набор уникальных свойств и преимуществ.
- Продуманная конструкция корпуса создана для максимальной теплоотдачи и свободной циркуляции воздуха по принципу конвекции.
- Радиаторы собираются из секций, что позволяет легко наращивать или укорачивать их в зависимости от потребностей хозяев жилья.
- Монолитные конструкции отличаются высочайшей стойкостью к гидроударам, полным исключением протечек и сроком эксплуатации до 100 лет.
- Батареи из биметалла отличаются привлекательным дизайном, представлены в разнообразной цветовой гамме и покрыты защищенным от повреждений и выгорания двухслойным красящим составом.
- Алюминиевый корпус стремительно нагревается и так же быстро остывает, что дает возможность тонкой настройки температуры с помощью регулятора.
- Стальной или медный коллектор биметаллических радиаторов способен постоянно выдерживать химически активный теплоноситель.
Обратите внимание! Для предотвращения появления коррозии нужно регулярно стравливать воздух, чтобы не допустить длительного контакта кислорода с внутренней частью прибора.
- Устройства демонстрируют высокую устойчивость к нагреву и способны выдержать даже 130 °С.
- Продуманная система соединений делает монтаж очень простым.
Критерии выбора биметаллической батареи
Чтобы правильно подобрать радиатор, следует отталкиваться от нескольких основных критериев:
- Материалы изготовления сердечника (сталь, медь).
- Конструкция батареи (монолитная, секционная).
- Величина межосевых расстояний.
- Производитель.
Секционный или монолитный биметалл?
Более распространенным на рынке является секционный вариант биметаллических радиаторов отопления. Это обосновано тем, что он дает больший простор для монтажа в различных условиях. Он позволяет при расчете площади обогрева легко прибавить или отнять нужное количество секций и отличается демократичной ценой.
Монолитная конструкция имеет улучшенные эксплуатационные характеристики: она выдерживает значительно большее давление теплоносителя, легко переносит даже самые мощные гидроудары и имеет срок службы, равный 100 годам. Также исключаются возможные у секционных радиаторов протечки между блоками. Достигаются описанные качества за счет цельнолитого стального сердечника, который не имеет слабых мест в виде стыковочных ниппелей.
Главный минус монолитного биметалла – это его высокая стоимость.
Межосевое расстояние
Межосевым расстоянием называют дистанцию между расположением нижнего и верхнего коллекторов. Как правило, параметр указывается в миллиметрах. Стандартно выпускаются типоразмеры от 200 до 800 мм. Этих вариантов обычно хватает, чтобы подобрать радиаторы под установленную в комнате разводку.
Чаще на рынке встречаются изделия с расстоянием между сердечниками в 500 и 350 мм. Такие размеры стандартны для большинства современных новостроек. Трудности возникают при поиске узких 200-миллиметровых батарей, которые хорошо подойдут для маленькой кухни или туалета, а широкие 800-милиметровые изделия обычно поставляются только по индивидуальному заказу.
Выбираем производителя
Поскольку биметаллические радиаторы обходятся недешево и ставятся на долгие года и даже десятилетия, важно приобрести действительно качественный продукт от проверенного и надежного производителя. Хорошо зарекомендовали себя следующие фирмы:
- Global;
- Sira;
- Rifar;
- STOUT;
- Royal.
Обратите внимание! Продукция европейских брендов, как правило, отличается высоким качеством сборки и материалов производства. Тем не менее она не всегда приспособлена к особенностям отечественных теплосетей.
Сравнительные технические характеристики биметаллических радиаторов
Для удобного сравнения различных моделей в таблицах 1-3 собраны данные по основным характеристикам изделий 11 производителей. Информация указана как для наиболее распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряде лишь части производителей.
Таблица 1 – Сравнение характеристик моделей с межосевым расстоянием 500 мм.
Производитель и модель | Габаритные размеры, мм | Объем секции, л | Масса секции, кг | Давление, атм | Тепловая мощность, Вт | |||
высота | ширина | глубина | рабочее | испыт. | ||||
Bilux
plus R500 |
563 | 80 | 85 | 0,21 | 1,82 | 20 | 30 | 182 |
Industrie Pasotti
Elegance |
565 | 80 | 100 | 0,19 | 2,06 | 35 | 52 | 176 |
Global
Style Extra 500 |
566 | 81 | 80 | 0,21 | 1,87 | 35 | 52,5 | 170,7 |
Konner
Bimetal 80/500 |
563 | 80 | 80 | 0,40 | 2,18 | 30 | 45 | 190 |
Rifar
Base 500 |
570 | 79 | 100 | 0,20 | 1,92 | 20 | 30 | 204 |
Royal Thermo
BiLiner 500 |
574 | 80 | 87 | 0,205 | 2,01 | 30 | 45 | 171 |
Tenrad
BM500 |
550 | 80 | 75 | 0,22 | 1,45 | 24 | 36 | 161 |
Varmega
Bimega 500/80 |
565 | 80 | 80 | 0,3 | 1,75 | 30 | 45 | 190 |
Сантехпром
РБС-500 |
560 | 80 | 95 | 0,23 | 2,34 | 16 | 24 | 185 |
Sira Industrie
RS Bimetal 500 |
572 | 80 | 95 | 0,199 | 2,03 | 40 | 60 | 201 |
Scola
JB-SA 500 |
565 | 78 | 80 | 0,28 | 1,85 | 30 | 40 | 188 |
Разнообразие типоразмеров.
Таблица 2 – Сравнение характеристик моделей с межосевым расстоянием 350 мм.
Производитель и модель | Габаритные размеры, мм | Объем секции, л | Масса секции, кг | Давление, атм | Тепловая мощность, Вт | |||
высота | ширина | глубина | рабочее | испыт. | ||||
Global
Style Extra 350 |
416 | 81 | 80 | 0,17 | 1,42 | 35 | 52.5 | 119.6 |
Konner
Bimetal 80/350 |
413 | 80 | 80 | 0,30 | 1,28 | 30 | 45 | 140 |
Rifar
Base 350 |
415 | 80 | 90 | 0,18 | 1,36 | 20 | 30 | 136 |
Royal Thermo
BiLiner 350 |
424 | 80 | 87 | 0,175 | 1,52 | 30 | 45 | 118 |
Tenrad
BM350 |
400 | 80 | 75 | 0,15 | 1,18 | 24 | 36 | 120 |
Varmega
Bimega 350/80 |
412 | 80 | 80 | 0,22 | 1,43 | 30 | 45 | 140 |
Радиатор изогнутой формы для эркеров.
Таблица 3 – Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.
Производитель и модель | Габаритные размеры, мм | Объем секции, л | Масса секции, кг | Давление, атм | Тепловая мощность, Вт | |||
высота | ширина | глубина | рабочее | испыт. | ||||
Межосевое расстояние 300 мм | ||||||||
Bilux
plus R300 |
365 | 80 | 85 | 0,17 | 1,29 | 20 | 30 | 142 |
Сантехпром
РБС-300 |
360 | 80 | 95 | 0,178 | 1,67 | 16 | 24 | 121 |
Sira Industrie
RS Bimetal 300 |
372 | 80 | 95 | 0,165 | – | 40 | 60 | 145 |
Scola
JB-SA 300 |
365 | 78 | 80 | – | 1,45 | 30 | 40 | 106 |
Межосевое расстояние 200 мм | ||||||||
Bilux
plus R200 |
550 | 80 | 75 | 0,22 | 1,45 | 24 | 36 | 161 |
Rifar
Base 200 |
565 | 80 | 80 | 0,3 | 1,75 | 30 | 45 | 190 |
Применяемые материалы
Сердечник секции биметаллического радиатора изготавливается из стальных труб. Для батарей нормальной прочности (рабочее давление 16 – 20 атм) сердечник изготавливают из углеродистой стали марки Ст.3 либо ее зарубежных аналогов (например, радиаторы Tenrad). Сердечник (каркас) моделей повышенной прочности сваривают из нержавеющих труб. Высокопрочные приборы с сердечником из нержавеющей стали (например, Biliner от компании Royal Thermo) позволяют выдерживать давление на разрыв более 100 атм.
Наружную часть биметаллических радиаторов изготавливают из алюминия литьем под давления. Применяемый в производстве некоторых алюминиевых моделей метод экструзии в данном случае нельзя использовать, так как перед началом формообразования внутрь заготовки должен быть помещен сердечник. Уплотнительные кольца производят из термостойкого силиконового каучука.
Профилированное оребрение.
Оребрение
Оребрение служит для увеличения общей площади теплоотдачи отопительного прибора. В современных моделях применяют различные конструктивные решения, которые делают оребрение более эффективным.
Эффективность теплоотдачи повышается благодаря вводу в конструкцию дополнительных ребер, а также профилированию конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, благодаря которому повышается скорость потока воздуха, что увеличивает интенсивность конвективного теплообмена. Наружные кромки ребер закругляют, чтобы повысить травмобезопасность.
Шестисекционные радиаторы.
Способ соединения секций
В биметаллических батареях отопления соединение секций между собой осуществляется с помощью стальных резьбовых ниппелей. При изготовлении радиаторов серии Monolit от компании Rifar используется другой вид соединения – сварка. Данная модель отопительных приборов может выдерживать повышенные значения давления (рабочее до 100 атм) и температуры (до 135°С против 110°С у ниппельных моделей).
Схема устройства монолитного радиатора.
Биметаллические радиаторы являются наиболее технически совершенным отопительным прибором для водяных систем обогрева. Сочетая в себя высокую эффективность и хорошие эксплуатационные показатели, приборы данного типа оптимальны для использования в отечественных условиях. Зная технические характеристики биметаллических радиаторов отопления различных моделей, можно выбрать отопительный прибор, наиболее соответствующий условиям работы в конкретном помещении.
Грамотная установка отопительных радиаторов рекомендации экспертов
Правила для удачной установки батарей в доме. Правильно подобрав мощность радиаторов отопления мы часто не приобретаем желаемого тепла в доме. От чего обуславливается их производительная работа?
Для того чтобы отопительная система работала правильно и эффектно необходимо правильно поставить и собрать отопительные приборы
Неважно, какой системой отопления вы пользуетесь (независимой или централизованной) правила установки отопительных приборов неизменны
Расположение отопительных радиаторов
Отопительный прибор необходимо установить таким образом, чтобы он работал со 100% отдачей. Идеальный вариант установки – под окном. Самые большие потери тепла в доме происходят через окна. Расположение батарей отопления под окном предохраняет теплопотери и возникновение конденсата на стеклах. При больших окнах применяют отопительные приборы высотою 30 см, или устанавливают их конкретно рядом с окном.
Предлагаемое расстояние от пола до отопительного прибора – 5-10 см, от отопительного прибора до подоконника – 3-5 см. От поверхности стены до задней поверхности батареи 3-5 см. Если Вы запланировали за отопительным прибором приклеить какой-нибудь теплоотражающий материал, то можно уменьшить расстояние между поверхностью стены и батареей до очень маленького (3 см).
Отопительный прибор обязан быть поставлен строго под прямыми углами, как в горизонтальном положении, так и в вертикальном положении – любое отклонение приводит к скоплению воздуха, что приводит к коррозии отопительного прибора.
Трубы в системе обогрева
Совет тем, у кого в доме отопление централизованное. Естественно для систем отопления высотных домов применяются трубы из металла.
Если в квартире труба стояка железная – нельзя перейти на полипропиленовые трубы отопления!
В магистральном отоплении часто появляются температурные перепады носителя тепла и его давления – квартирная разводка и отопительные приборы поломаются на протяжении года.
Также только не применяйте неармированные трубы из полипропилена – они рассчитаны на эксплуатацию для водообеспечения и при температуре носителя тепла от +90°С приходят в негодность.
Фурнитура для отопительных радиаторов
Для того чтобы вам было удобно во время отопительного периода следует установить внешние водяные термостаты на каждый отопительный прибор. Так вы сумеете экономить, перекрыв батареи в неприменяемых помещениях и управлять температурой в доме. Можно выбрать программируемые внешние водяные термостаты – они будут отключать/включать отопительный прибор, поддерживая нужную температуру.
Установка термостатов на каждый отопительный прибор возможна в отопительной системе с двумя трубами. В однотрубной (в многоквартирных и высотных домах) системе для терморегуляции устанавливают перед батареей перемычку – циркулярный насос. Циркулярный насос – это труба, поставленная перпендикулярно между подачей и «обраткой». Труба для циркулярного насоса должна обязательно быть небольшого диаметра, чем трубы, примененные в разводке системе отопления.
Также на батарею устанавливают клапан Маевского – клапан для отводки воздуха из системы. Такие элементы облегчают управление отопительным прибором и упрощают их ремонт.
Преграды для отапливания помещения
На эффективную отдачу тепла воздействуют и преграды, которые сами мы создаём. Сюда относят длинные гардины (70% потери тепла), выступающие подоконники (10%) и декоративные решётки. Плотные гардины до пола мешают воздушной циркуляции в помещении – вы просто обогреваете окно и цветы на подоконнике. Данный же эффект, но с меньшими результатами выполняет подоконник, полностью накрывающий сверху батарею. Плотный декоративный экран (особенно с верхней панелью) и расположение батареи в нише понижают результативность отопительного прибора на 20%.
Грамотная установка отопительных радиаторов – одна из основных составляющих хорошего функционирования системы отопления в общем. Не стоит идти на поводу у экономии в ущерб комфортабельному теплоснабжению.
Правила установки алюминиевых радиаторов
- Правильно собрать радиатор, ввернув радиаторные пробки заглушку с прокладками, установить терморегулирующую арматуру, запорную арматуру, клапан Маевского.
- Руководствуясь общими правилами расположения радиатора относительно окна, отметить места креплений.
- Если необходимо, то покрыть поверхность стены теплоотражающим материалом и прикрепить кронштейны на стену.
- Закрепить радиатор на кронштейны, располагая крюки между секциями, и подсоединить к централизованной либо помещения.
Монтировать алюминиевые радиаторы можно как в однотрубных, так и в двухтрубных системах отопления с вертикальным и горизонтальным трубопроводом. Сегодняшний рынок может предложить два вида алюминиевых радиаторов: усиленные радиаторы с давлением до 16 атм., которые используются для отопления высотных зданий, и европейские алюминиевые радиаторы не более 6 атм., используемые для обогрева в автономных системах отопления.
Монтаж радиатора отопления
Основным способом регулировки требуемого расстояния до стен служит качественная и грамотная установка приборов отопления своими руками или с помощью специалистов. Остановимся на этом аспекте подробнее.
Установка напольных видов
Этот вариант крепления оптимален для изделий, имеющих высокую массу и изготовленных чаще всего из чугуна. Такие батареи оснащают съемными или стационарными ножками, которые и фиксируют к полу. В зависимости от материала основания крепление может осуществляться саморезами по дереву, саморезами и пластиковыми дюбелями, дюбель-гвоздями.
Необходимым элементом монтажа напольного отопительного прибора служит и настенный кронштейн. Его устанавливают на требуемую высоту, которую определяют как желаемое расстояние от пола до верхней продольной трубы радиатора с учетом зазора. С помощью крепежей и разметки мест их установки добиваются оптимального расстояния до пола, стены и подоконника.
Навешиваем настенный радиатор
Каждый отопительный прибор комплектуется тем или иным видом подвесов, используемых для установки на стены. Материал и прочностные характеристики кронштейнов должны соответствовать массе отопительной с учетом заполнения ее теплоносителем. В противном случае возможна протечка системы.
Перед непосредственной установкой необходимо определить место монтажа и требуемые расстояния до основных поверхностей.
Для этого выполним следующие шаги:
- Определим центр окна и нанесем разметку на стену для совмещения в последующем с центром радиатора.
- Измерим расстояние от нижней кромки батарей до верхней трубы и прибавим 12 см. Данный размер отложим от пола в местах установки кронштейнов, проверив горизонтальность точек крепления по уровню.
- В местах установки подвесов сверлим победитовым сверлом отверстия, устанавливаем в них дюбели и саморезами фиксируем кронштейны.
- https://cotlix.com/tipovye-razmery-alyuminievyx-i-bimetallicheskix-radiatorov
- https://StrojDvor.ru/otoplenie/mezhosevoe-rasstoyanie-radiatora-chto-eto/
- https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2858-chto-takoe-mezhosevoe-rasstoyanie-v-radiatorah-otopleniya
- https://santexprom.ru/stati/megosevoe-rasstoyanie-i-vysota-bimetallicheskich-radiatorov.html
- https://uchebniksantehnika.ru/otoplenie/chto-takoe-mezhosevoe-rasstoianie-v-radiatorakh-otopleniia.html
- https://kanalizaciya.online/otoplenie/radiatory/alyuminievye/chto-takoe-mezhosevoe-rasstoyanie-v-radiatorah-otopleniya.html
- https://buildip.ru/tehnicheskie-harakteristiki-bimetallicheskikh-radiatorov-otoplenija.html
- https://vse-otoplenie.ru/vysota-radiatora-ot-pola
Помогла ли вам статья?
