Металлическая лестница своими руками: как сделать чертежи и расчеты, пошаговая инструкция

Классификация

Содержание

Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:

  • на основные, служащие для общего пользования;
  • вспомогательные — служебные, запасные, кровельные;
  • внутриквартирные — для перемещения людей в границах частного дома или квартиры;
  • парадные;
  • пожарные;
  • садовые.

Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.

Конфигурация пролетов разнообразна:

  • одномаршевая прямая;
  • двухмаршевая поворотная;
  • Г-, П-, Т-образная;
  • винтовая;
  • спиральная;
  • S-образная;
  • пирамидальная.

Металлические лестницы по конфигурации пролетов

Читайте также:  Уникальные сатиновые натяжные потолки: плюсы и минусы, фото

Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.

При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба». Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.

Особенности и требования к металлическому каркасу

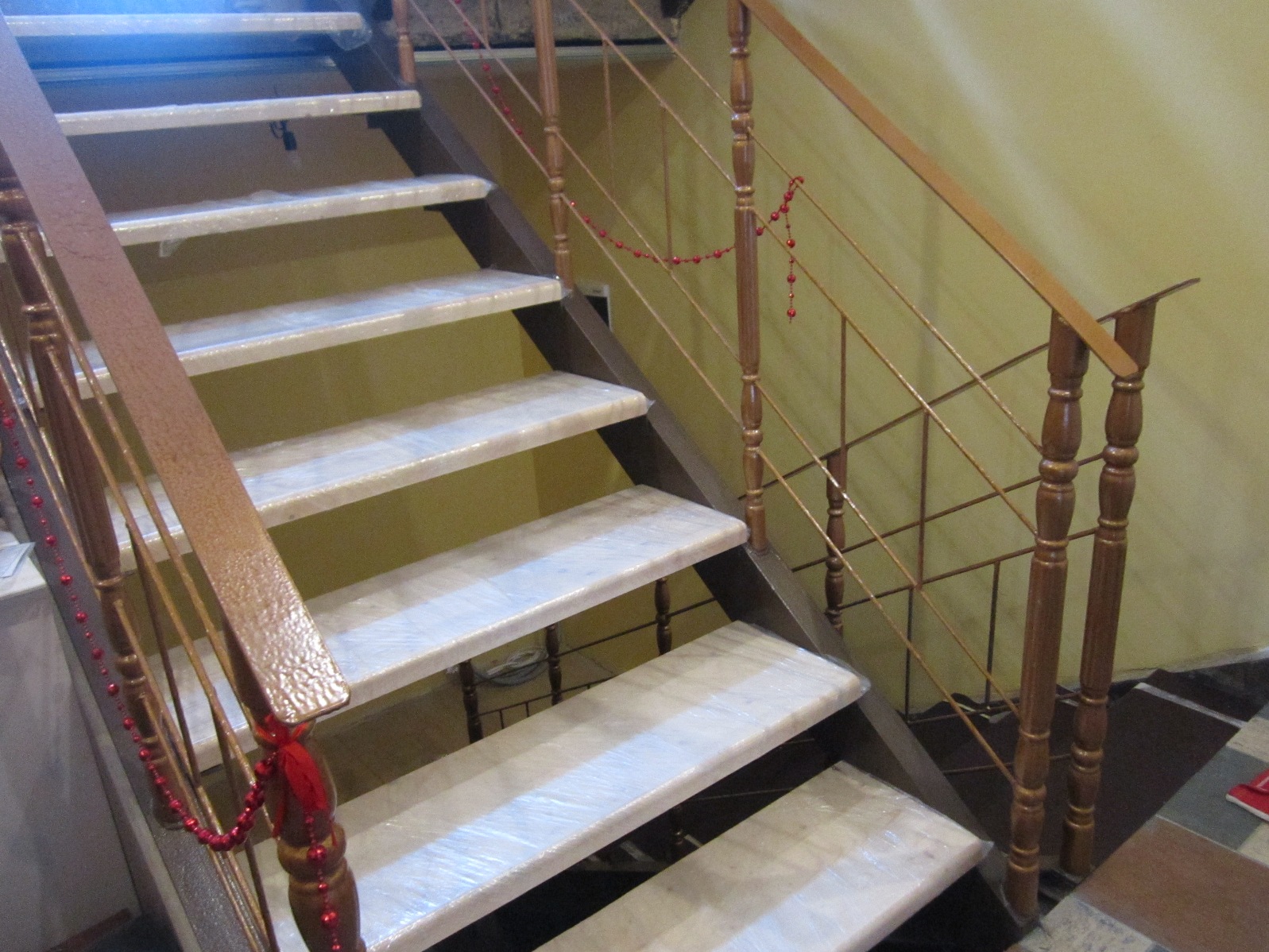

В лестнице на второй этаж металлический каркас должен быть безопасным и комфортным для использования. Для этого необходимо произвести расчеты параметров лестницы. Подробно с такими расчетами вы можете ознакомиться в статье на нашем сайте или при помощи строительного калькулятора.(вставить ссылки)

Преимущества лестницы на металлическом каркасе:

  1. Долговечность конструкции.
  2. Отсутствие скрипа.
  3. Прочность.
  4. Износостойкость.
  5. Возможность ремонта.
  6. Возможность выполнения лестницы любого дизайна.

Недостатков не так и много, их даже можно назвать особенностями конструкции:

  • В модульном каркасе возможно образование люфта в местах соединения.
  • Возможность образования коррозии, особенно в случае расположения лестницы в местах с повышенной влажностью.
  • Стоимость материала.
  • В случае со сварными каркасами желателен опыт сварочных работ.

Чем отличается сборка лестницы из металлопроката от дерева и бетона

Прежде чем подыскивать подходящий проект металлической лестницы, нужно будет правильно оценить свои возможности и навыки, подыскать необходимые инструменты и оборудование.

Качественно сделать металлическую лестницу несложно, но перед этим потребуется, как минимум, провести небольшую подготовку:

  • Сделать эскиз будущей лестницы, выполнить доступным методом расчет размеров основных узлов – косоурных балок и поперечин подступенников. Остальные детали, как правило, не считают, проще сделать привязку на месте при сборке металлической лестницы;
  • По схеме необходимо сделать деталировку и расписать, сколько и какого металлического профиля потребуется для изготовления лестницы;
  • Испробовать на практике сварочное оборудование, подобрать в соответствии с толщиной металла необходимый режим, величину сварочного тока и полярность.

К сведению! Если нет уверенности в том, что получится сделать сварочные работы своими руками, то лучше всего пригласить профессионального сварщика или постажироваться с неделю у опытного специалиста.


Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала — достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Наиболее простой способ проверить качество сварки – отбить шлак и сделать с десяток максимально сильных ударов тяжелым молотком или кувалдой. Если сварочное соединение осталось целым, значит, качество сварки в порядке, и можно пробовать сделать сварку простейших деталей металлической лестницы.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

  • Клепкой стальными или латунными заклепками. Получается очень надежное и долговечное соединение, но для того, чтобы сделать клепаные косоуры, уйдет в десять раз больше времени, чем при использовании сварки;
  • Болтовое соединение — наиболее точное и безопасное. Сделать металлическую лестницу на метизах проще и быстрее, чем на клепке, затраты на материал и трудоемкость работ значительно выше, чем при сборке деталей сваркой.

У клепки и сварки есть один серьезный недостаток. Сваркой можно собрать металлическую лестницу из относительно тонкого стального профиля, при этом удается сделать конструкцию очень жесткой и прочной. Если сделать лестницу на заклепках, то, несмотря на толстый и мощный металлопрокат, вся конструкция получается немного «плавающей». Но иногда другим способом сделать лестницу невозможно, например, если в доме планируется установить раритетный авторский вариант из ковки или чугунного литья.

Кроме перечисленного, нужно будет запастись болгаркой, комплектом отрезных дисков, разметочным инструментом, строительным уровнем, сварочными струбцинами, электродрелью и разметочным инструментом.

Варианты изготовления металлических лестниц

Существует достаточно большое количество видов лестниц и лестничных маршей, в том числе:

  • Прямолинейные лестницы с консольным креплением к стене или свободной посадкой на опорах;
  • Круговые или винтовые системы с одним или двумя поворотами.

К сведению! В отличие от бетонных или деревянных лестниц, металлические конструкции могут быть практически неограниченной высоты и ширины.

При этом не создается впечатления избыточной массивности или чрезмерной сложности конструкции. Если планируется сделать сложный вариант лестницы, как на фото, то лучше всего доверить работу фирме или мастерам. Своими силами можно сделать относительно простой вариант. И дело тут не в сложности конструкции или владении сварочным аппаратом. Требуется определенный навык работы с металлом, кроме того, что витая металлическая лестница должна быть прочной, вся конструкция должна быть еще и красивой, а свои ошибки, как правило, сделать легко, а увидеть со стороны довольно сложно.

Металлическая лестница, как сделать прочно и красиво

Простой лестничный марш из металлопроката, по сути, является единичным элементом, из которого можно сделать сложные переходы с промежуточными площадками и разворотами. Для работы своими руками можно попытаться сделать один из трех, наиболее распространенных вариантов:

  • Простая лестница с несущими балками — косоурами, на которые ввариваются площадки из листового металла;
  • Лестница с косоурами в виде Г-образных угольников. Ступенька образуется за счет сваренной прямоугольной рамы;
  • Комбинированный вариант, когда Г–образные ступеньки, сваренные в один пролет, укладываются на две дополнительные балки.

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

Способ сделать приблизительный расчет

Сечение балок напрямую зависит от двух факторов — от угла наклона и длины металлической лестницы. Чем круче лестничный пролет, тем меньше сечение профиля, чем длиннее – тем толще и массивнее нужно сделать несущие балки.

Расчет нужно сделать по второму условию. Для начала нужно сделать предварительную оценку несущей способности балки. Для этого определяем нагрузку в виде 400 кг, это соответствует весу двух человек, спускающихся по лестнице. Далее, зная приблизительную длину будущей лестницы и нагрузку, по справочнику выбираем сечение балки для условий сосредоточенной силы. Делим надвое и получаем момент сопротивления, по которому нужно подобрать профиль с соответствующим сечением.

Можно также сделать расчет металлической балки для лестницы народным способом. Для этого нужно сделать контрольное нагружение — балку укладывают на опоры и становятся в центральной части. Прогиб под нагрузкой не должен составить более 3 мм на каждый метр длины.

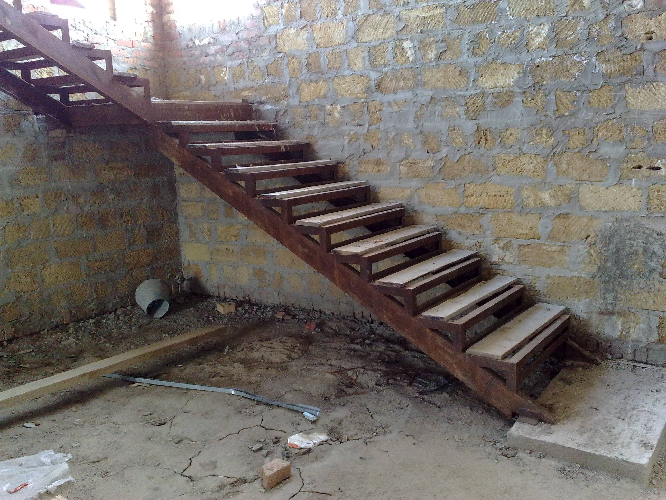

Изготавливаем простейшую металлическую лестницу

Лучше всего использовать швеллер или квадратную профильную трубу, после того как балки были выбраны, нужно сделать базу. Первоначально на стену и на пол крепятся два отрезка из профиля, чаще всего это металлический уголок с шириной полки 50-70 мм. Длину отрезка нужно сделать равной ширине пролета. Вся конструкция будет опираться на эти два куска металла, поэтому крепят их основательно, анкерами в бетон или кирпич.

Далее устанавливаем косоуры. Каждую балку прихватывают болтовым соединением на уголке на стене, второй конец оставляют свободным. Будущие ступени можно сделать максимально горизонтальными, только если обе балки будут находиться в одной плоскости. Приходится подгонять положение с помощью строительного уровня и нескольких подкладок тонких кусочков фанеры. После выравнивания фанеру удаляют, а опорные поверхности подрезают болгаркой вровень.

Следующий этап – изготовление ступеней. Если в наличии есть толстый листовой металл 6-8 мм, то проступи для каждой ступеньки можно сделать цельными, вырезать в виде готовых пластин. К каждой пластине по бокам подваривают отрезки из уголка №3, чтобы можно было закрепить проступь на балках. Остается только выровнять положение проступи, прихватить сваркой и обварить короткими сварочными швами по каждой стороне. Таким способом можно сделать пролетку – длинную и крутую металлическую лестницу с шириной ступени не более 60 см.

Если предполагается сделать пролет 70-110 см шириной, то проступь для лестницы сваривают заранее из уголка в виде П-образных рам. Способ установки степеней на опорные балки аналогичен предыдущему. Можно сделать проступь с вертикальным бортиком под укладку керамогранита или зашить плоскость перфорированной металлической сеткой.

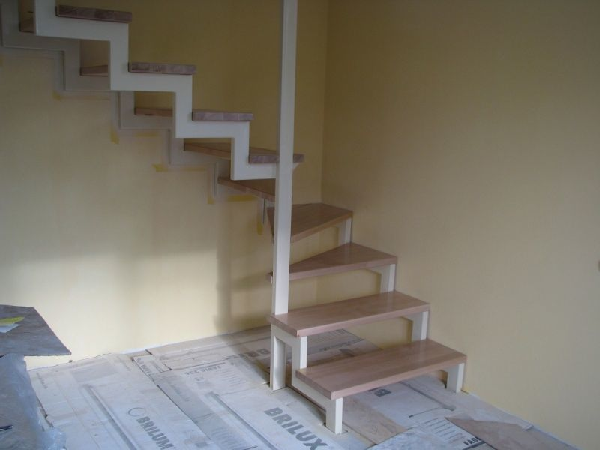

Более сложные конструкции металлической лестницы

Простейшие варианты металлической лестницы не очень удобны для ходьбы, и главное — требуют очень прочных и массивных несущих балок. Существуют более сложные конструкции металлических лестниц, в которых большая часть нагрузки воспринимается не только балками, но и деталями самих ступеней, фото.

В этом случае каждая ступень изготавливается в виде пространственной рамы, в основе которой находится прямоугольник из металлического уголка или профильной трубы, по бокам которого приварены две вертикальные треугольные опоры.

Для того чтобы сделать все ступени одинаковыми, приходится использовать готовый шаблон, заранее изготовленный и подогнанный по требуемым размерам лестницы. Сборку ведут в следующей последовательности:

  • Нарезанные заранее куски уголка просто укладываются на шаблон, подгоняются по размерам и фиксируются струбцинами;
  • Выровненные отрезки прихватываются в каждом стыке 3-5 сварочными точками. После того как заготовка остынет, металлический каркас ступени проваривают полным швом;
  • Не снимая раму с шаблона, аккуратно сбивается шлак, стыки зачищаются щеткой с бронзовой насадкой. Если есть дефекты, выполняется повторная сварка швов;
  • Каждую заготовку последовательно укладывают на несущие балки и приваривают по нижнему краю. Получается конструкция, изображенная на фото.

Если для изготовления лестницы используется достаточно прочный уголок с толщиной полки не менее 6 мм, то от использования несущих балок можно отказаться, рамы ступеней сваривают между собой в готовый металлический пролет.

Это позволяет снизить стоимость работы и одновременно улучшить внешний вид металлической лестницы. По такой схеме обычно изготавливают металлические ступени для внутренних помещений.

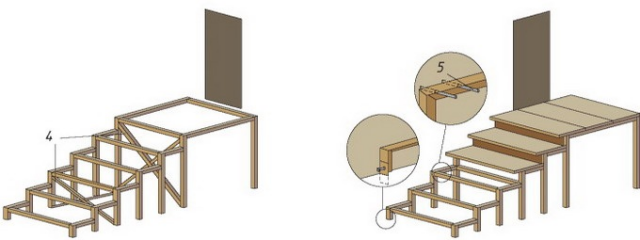

Вечная металлическая лестница для крыльца

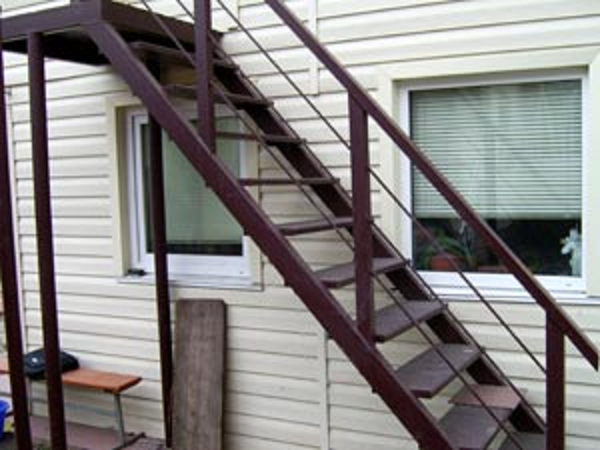

Если требуется сделать металлическую лестницу для крыльца, лучше всего использовать конструкцию, приведенную на схеме ниже.

В основе ступени лестничного пролета используется два Г-образных профиля, соединенных кромочным отрезком из уголка. Главным преимуществом металлической лестницы является то, что у каждой ступени есть своя опора на грунт или бетонное основание. Это означает, что конструкция сохранит несущую способность в любой ситуации, под любой нагрузкой. К минусам данного устройства можно отнести то, что каждую металлическую ступеньку нужно сделать и подогнать по размерам индивидуально.

В результате на лестницу уходит вдвое больше средств и времени, но затраты можно считать оправданными, если речь идет о доме на сваях, веранде или террасе. Чтобы увеличить жесткость конструкции, можно сделать две крестовидные распорки внутри пролета или установить металлическую лестницу параллельно фасаду здания. Последний вариант подойдет для домов с неутепленными каменными стенами.

Как сделать металлическую лестницу на второй этаж своими руками в частном доме

Лестница на второй этаж
Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

Лестница в частном доме
В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

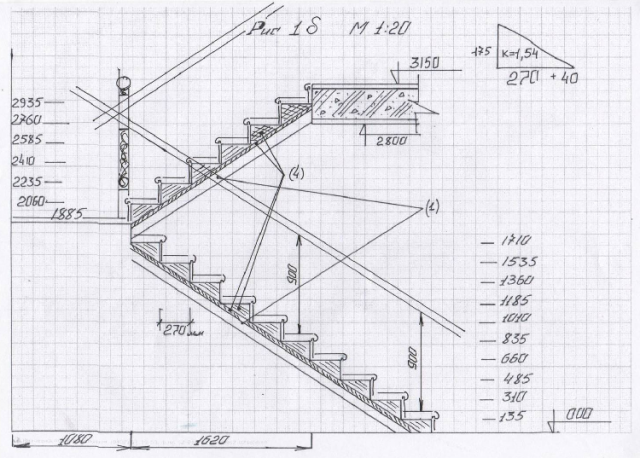

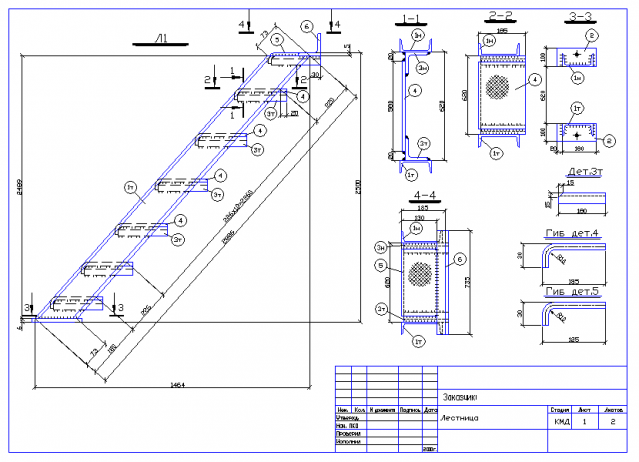

Чертеж и проект лестницы на второй этаж в частном доме
Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

  • В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
  • Нормальная высота ступенек является 160 — 180 миллиметров.
  • Минимально допустимая глубина ступеней составляет 270 миллиметров.
  • Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
  • Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
  • Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

Расчет параметров лестницы из металла вс пециальной 3D программе
В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Ручной расчет параметров лестниці из металла на второй этаж
Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

  1. Инструменты, необходимые для изготовления металлической лестницы
    сварочный аппарат;
  2. лестница;
  3. болгарка;
  4. маска для сварки, рукавицы и специальные очки;
  5. дрель со свёрлами по металлу;
  6. шлифовальные диски;
  7. устойчивый стол из металла;
  8. тиски;
  9. струбцина;
  10. карандаш;
  11. рулетка и угольник;

Материалы:

  1. Материалы, необходимые при изготовлениии металлической лестницы
    Грунтовка;
  2. Уайт — спирит;
  3. Краска по металлу
  4. Так же для двух косоуров используют квадратную трубу из профиля.
  5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
  6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

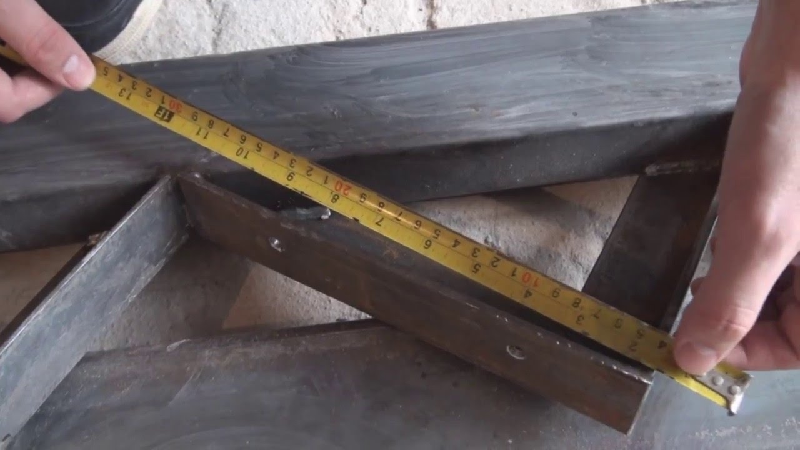

  • Сваривание опорных уголков для лестницы
    Резка заготовок;
  • Изготовление кобылок, то есть узлов для присоединения ступеней;
  • Сваривание опорных уголков;
  • Монтаж косоуров;
  • Приваривание ступеней и перил;
  • Шлифовка;
  • Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Прикрепляем к основе косоуры
Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

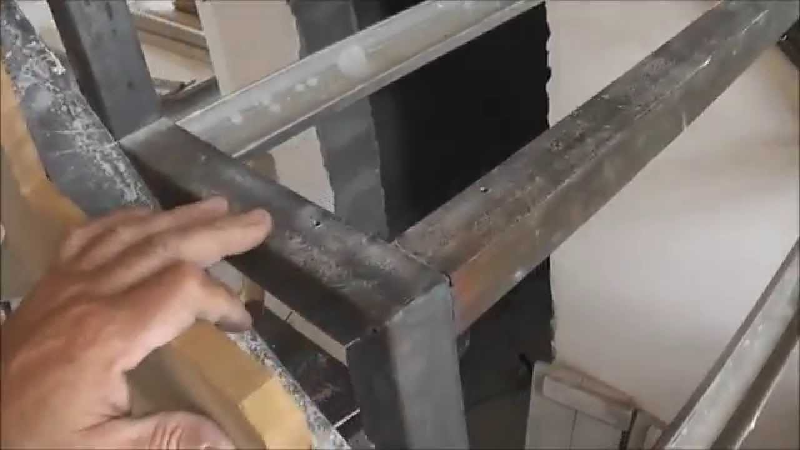

Монтаж уголков к металлической лестнице
Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

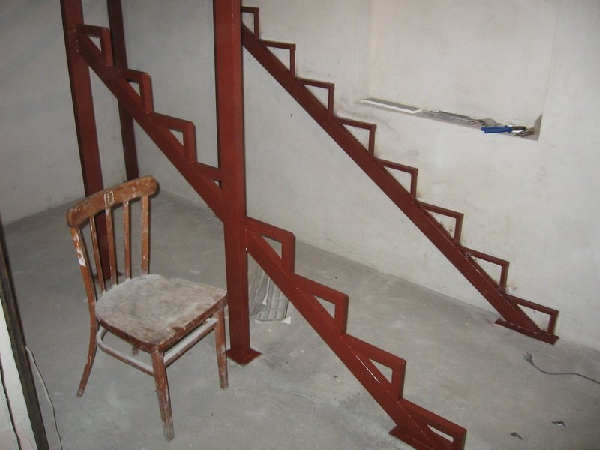

Готовый карукас металлической лестницы
Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

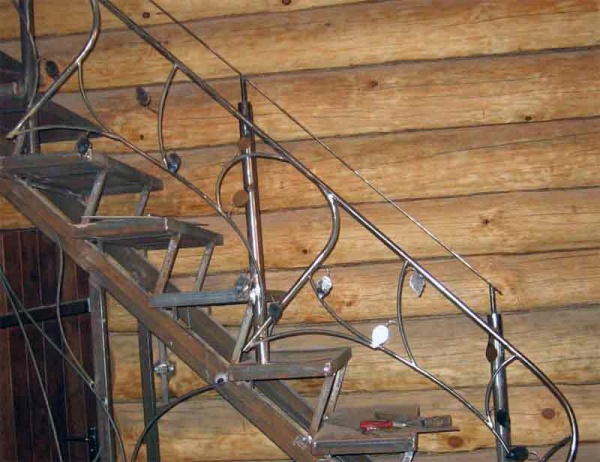

  1. Монтаж перил к металлической лестнице
    Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
  2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
  3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
  4. Ступени из дерева монтируют после того как краска окончательно высохнет.

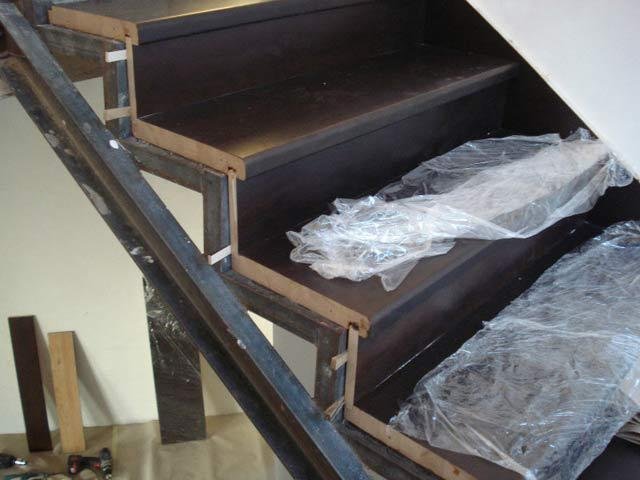

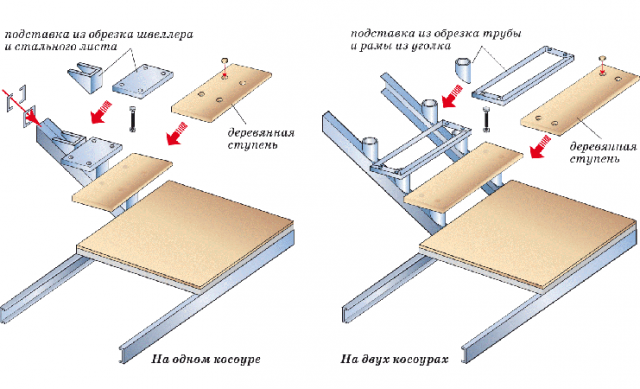

  5. Монтаж деревянных ступеней на металлическую лестницу
    Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
  6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
  7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
  8. Главным фактором выбора лестницы из металла является экономия средств.
  9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

как сделать-легкую металлическую лестницу
В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Железная лестница своими руками: нюансы изготовления и пошаговая инструкция

Уникальные технологические свойства металла позволяют создавать железные лестницы на второй этаж самых разнообразных конфигураций. Такие системы для дома отличаются легкостью, простотой изготовления и великолепным внешним видом.

Однако металлические конструкции имеют и свои нюансы в производстве. О них и расскажет данная статья.

Железная лестница в доме - это прочная и надежная конструкция, способная служить владельцам не одно десятилетие
Железная лестница в доме — это прочная и надежная конструкция, способная служить владельцам не одно десятилетие

Особенности металлических лестниц

Железные лестницы на второй этаж дома по способу изготовления могут быть двух видов:

  • сварные;
  • кованные.

Кованые конструкции ажурны, невесомы и очень красивы. Для их изготовления применяется особая техника ковки
Кованые конструкции ажурные, невесомые, стильные и очень красивые. Для их изготовления применяется особая техника ковки

По своему дизайну изделия подразделяются на:

  • маршевые;
  • винтовые;
  • криволинейные.

Изготовить такую ломаную конструкцию с элементами ковки могут только настоящие профессионалы с художественным вкусом
Изготовить такую винтовую конструкцию с элементами ковки могут только настоящие профессионалы с художественным вкусом

По конструкторским особенностям металлические лестницы для дома бывают:

  • на косоурах;
  • на трубе обсадной;
  • на больцах;
  • раскладные;
  • комбинированные.

Металлические лестничные системы могут быть самыми разнообразными по форме и стилю
Металлические лестничные системы могут быть самыми разнообразными по форме и стилю

Железные лестницы: нюансы производства

Если вы имеете определенные навыки в работе со сварочным аппаратом и болгаркой, тогда вы вполне можете освоить все нюансы изготовления таких систем.

Сам процесс производства металлических конструкций имеет сходство с процессом изготовления лестничных систем из железобетона либо дерева.

Изготавливая металлическую систему, мастер должен учесть множество специфических нюансов
Изготавливая металлическую систему, мастер должен учесть множество специфических нюансов

Основные параметры

При возведении лестниц из металла используются общепринятые стандарты, предъявляемые к данным изделиям:

  • железная лестница в ширину не должна быть менее 90 см;
  • высота ступеней выбирается около 15-18 см;
  • глубина ступенек – в среднем 35 см;
  • уклон сборки – на уровне 30-35°.

Измерить и рассчитать основные параметры железной лестницы необходимо очень серьезно и тщательно
Измерить и рассчитать основные параметры железной лестницы необходимо очень серьезно и тщательно

Нюансы проектирования

Готовые чертежи железных лестничных систем сегодня легко можно найти в интернете, можно также заказать у профессионального проектировщика (чертежника) либо нарисовать самому, применяя знания геометрии из школьной программы.

При проектировании и зарисовке чертежа будущей системы, необходимо учесть все элементы конструкции и указать их размеры
При проектировании и зарисовке чертежа будущей системы, необходимо учесть все элементы конструкции и указать их размеры

Какую систему выбрать

Для изготовления металлической лестницы для дома своими руками подходят такие виды:

  1. На одном косоуре – такие сборки подразумевают установку швеллера или двутавра и дальнейшее крепление на нем лестничных ступеней.
  2. На нескольких косоурах – в таком случае устанавливаются специализированные опорные балки, исполняющие функцию каркаса.
  3. На больцах – то есть на болтах специального вида, которые применяются для крепления ступенек к стеновой поверхности.
  4. На тетивах – данная конструкция устанавливается между опорными колодами (тетивами).

Для самостоятельного изготовления лучше всего выбрать систему на косоурах
Для самостоятельного изготовления лучше всего выбрать систему на косоурах

Как сделать металлическую лестницу по чертежам своими руками

Металлические лестницы своими руками чертежи и расчеты
Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

  • На одном косоуре (опора располагается посередине ступени).
  • На косоурах (ступень крепится на опору).
  • На тетивах (опора сбоку ступени).
  • На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
  • Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Металлические лестницы своими руками чертежи и расчеты
Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

  1. Свариваем раму из швеллеров;
  2. На боковые грани навариваем уголки;
  3. Укладываем ступени:
    • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
    • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
    • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
  4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Металлические лестницы своими руками чертежи и расчеты
Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

  • Минимальная ширина — не менее 900 мм.
  • Постоянный уклон лестничного марша.
  • Мощное ограждение, которое справится с нагрузкой в 100 кг.
  • Глубина ступеней от 270 мм.
  • Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

  1. Металлические лестницы своими руками чертежи и расчеты
    Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
  2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
  3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
  4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

  • высота и ширина ступени;
  • уклон;
  • размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

  • прочность;
  • разнообразие форм и их сочетаний;
  • возможность комбинирования с другими материалами;
  • долговечность;
  • небольшие затраты на монтаж каркаса.

Металлические лестницы своими руками чертежи и расчеты

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Металлические лестницы своими руками чертежи и расчеты

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

  • Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
  • Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
  • Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
  • Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Металлические лестницы своими руками чертежи и расчеты

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Металлические лестницы своими руками чертежи и расчеты

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

  • Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
  • Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
  • Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
  • Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
  • Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Металлические лестницы своими руками чертежи и расчеты

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Металлические лестницы своими руками чертежи и расчеты

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Металлические лестницы своими руками чертежи и расчеты

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Металлические лестницы своими руками чертежи и расчеты

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Металлические лестницы своими руками чертежи и расчеты

Смонтированный каркас металлической лестницы

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.
Металлические лестницы своими руками чертежи и расчеты
Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Металлические лестницы своими руками чертежи и расчеты

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

чертеж металлической лестницы
Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.схема металлической лестницы
    Схема с размерами металлической лестницы
  3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

    • Мерить высоту обязательно под требуемым наклоном;
    • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;высота лестницы
      Высота и схема металлической лестницы
    • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

  • В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
  • Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
  • Оптимальная высота ступеней – 160-180 мм.
  • Минимально разрешенная глубина ступеней – 270 мм.
  • Ограждение должно выдерживать боковую нагрузку в 100 кг.
  • Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

лестница

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

  • На косоурах (косоур – опора, находящаяся под ступенями). Самый популярный тип межэтажной конструкции.
    лестница
  • На одном косоуре (швеллер или двутавр, которые выполняют роль опоры, размещают посредине конструкции, и на него крепятся ступени). Такие лестницы выглядят воздушными и легкими, при этом они выдерживают серьезные нагрузки.
    лестница
  • На тетивах (тетива – опора, находящаяся сбоку ступеней).
    лестница

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

лестница

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

  • Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.

    лестница

  • Маска сварщика, защитные очки и рукавицы.
  • Болгарку с отрезными дисками 125х1,6 мм.
  • Шлифовальные диски диаметром 125 мм.
  • Дрель и сверла по металлу.
  • Устойчивый металлический стол.
  • Струбцина с высотой регулировки 0-800 мм.
  • Тиски.
  • Грунтовка,
  • Уайт-спирит.
  • Краска по металлу.
  • Рулетка и угольник.
  • Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

лестница

лестница

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

  • Резка заготовок.
  • Изготовление кобылок (узлов для крепления ступеней).
  • Сварка опорных уголков.
  • Монтаж косоуров.
  • Приваривание ступеней и ограждения.
  • Шлифовка.
  • Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

лестница

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

лестница

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

лестница

лестница

лестница

Маршевые металлические лестницы

Маршевые лестничные конструкции можно делать либо на тетивах, либо на косоурах. Первый вариант предполагает крепление ступеней торцами к внутренним сторонам тетив (опорных балок). В случае использования не тетив, а косоуров, ступени привариваются сверху, а их торцы остаются открытыми. Последний вариант наиболее прочный, поэтому в качестве опоры часто используют всего один косоур, располагая его посередине марша. Но в изготовлении такая конструкция сложнее.

Конструкция на тетивах

В качестве опорных балок чаще всего используются швеллеры. Они крепятся параллельно друг другу к верхней балке (межэтажному перекрытию) и плите, находящейся снизу. Угол наклона конструкции должен быть в пределах 20–45°. Основу ступенек – уголки приваривают к внутренним сторонам опорных балок. Делать это нужно по уровню, иначе ступеньки получатся неудобными для ходьбы. Оптимальным считается соблюдение следующих параметров: высота ступени – 18 см, ширина – 30 см.

Лестница из металла своими руками пошаговая инструкция

В жилых помещениях чаще всего комбинируют металлические тетивы с деревянными ступенями.

Лестница из металла своими руками пошаговая инструкция

Очень эффектно смотрится конструкция на одной тетиве, с дополнительным креплением ступеней непосредственно к стене больцами.

Конструкция на косоурах

Создание конструкции на косоурах потребует применения тех же материалов, что и при изготовлении лестниц на тетивах. При использовании двух косоуров, они устанавливаются аналогично тетивам, но не на всю ширину марша. Торцы ступенек опорными балками не закрываются. Опоры для ступенек делаются из уголков – их сгибают под углом 90°, получая так называемые косынки, и приваривают к опорам. Горизонтальность их положения проверяется строительным уровнем.

Лестница из металла своими руками пошаговая инструкция

Изготовить такие косоуры достаточно просто, главное — уметь обращаться со сварочным аппаратом.

Лестница из металла своими руками пошаговая инструкция

Гораздо интереснее смотрятся косоуры, изготовленные из листа металла при помощи лазерной резки.

Сборка металлического косоура

Возможен другой вариант крепления ступеней к косоурам. Сначала к опорным балкам привариваются стойки, по высоте равные высоте будущих ступеней. Из уголков нужно сварить четырехугольные рамы для ступеней. Затем эти рамы приваривают одной стороной к стойкам, другой – к опорным балкам.

Лестница из металла своими руками пошаговая инструкция

Данный метод позволяет создавать достаточно оригинальные каркасы.

Ступени, перила и ограждения

Если ступени планируется сделать тоже из металла, его толщина должна быть не менее 3 мм. Желательна рифленая поверхность. Другой вариант обезопасить себя и близких от скользких ступеней – использовать специальное покрытие. Это могут быть резиновые или каучуковые коврики, накладки из резиновой крошки, абразивная клеящаяся лента, алюминиевые отделочные профили.

Лестница из металла своими руками пошаговая инструкция

Подобные абразивные накладки на ступени только украсят наружную лестницу.

Крепятся металлические ступени к основанию с помощью саморезов по металлу. Вариант ступеней из металла применяется, как правило, для уличных конструкций. Внутренние же (межэтажные) лестницы стараются делать более приятными для хождения – оборудуют ступенями из дерева, например. Деревянные ступени крепятся тоже саморезами.

Лестница из металла своими руками пошаговая инструкция

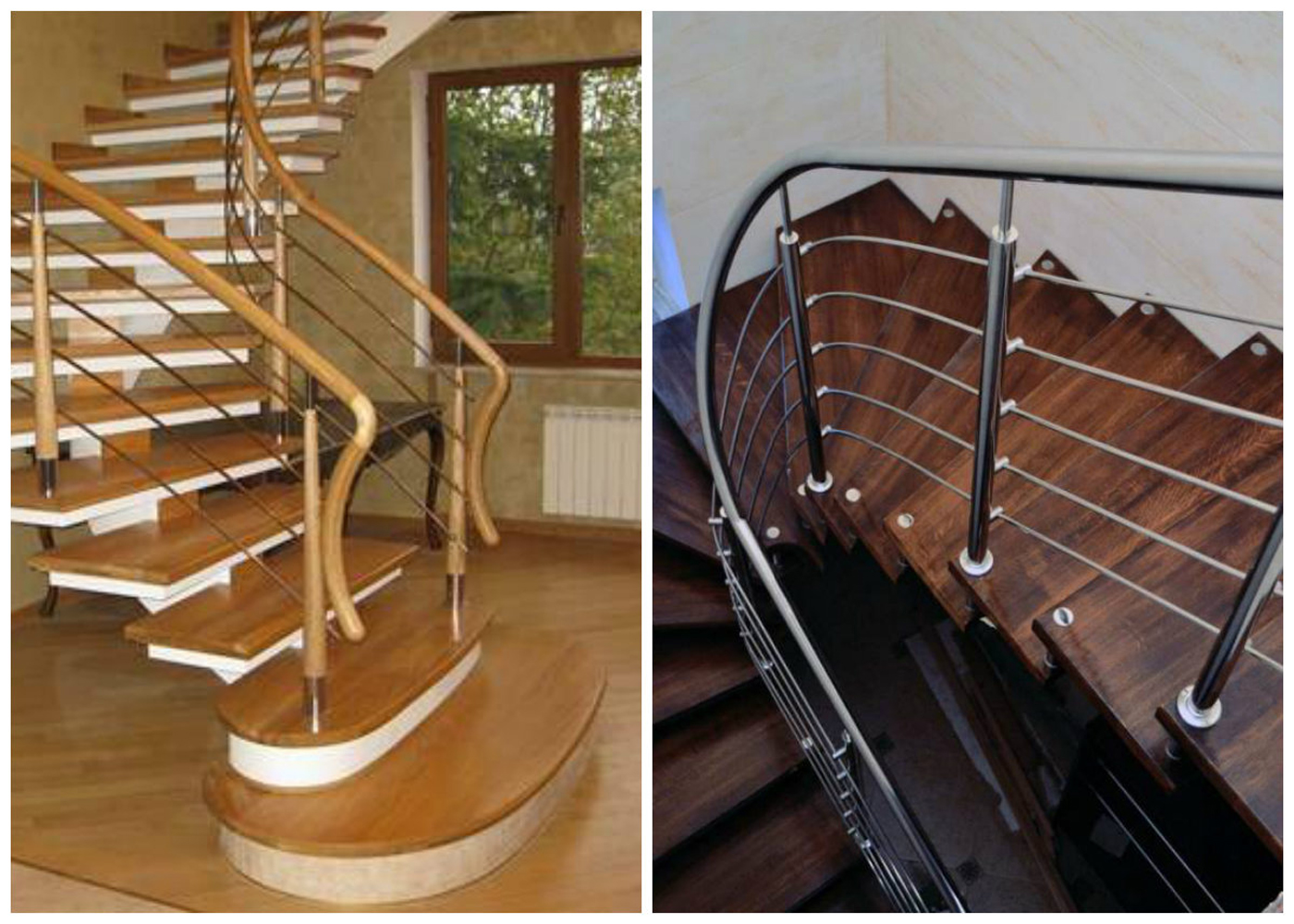

Сейчас наиболее стильным считается вариант, где на металлический каркас устанавливаются стеклянные ступени.

Металлические перила монтируются либо с помощью болтов, либо сваркой. Материалом ограждающей конструкции могут быть арматурные прутья, трубы и другие металлопрокатные изделия. Если в качестве перил используются металлические трубки, то диаметр их должен находиться в диапазоне 35–80 мм. Как правило, их покрывают пластиковыми трубками, чтобы перила были приятны на ощупь.

Лестница из металла своими руками пошаговая инструкция

Чаще всего перила для металлических лестниц изготавливаются из того же металла или нержавеющей стали.

Лестница из металла своими руками пошаговая инструкция

Но иногда используются и более оригинальные кованые изделия.

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

металлическая тетива

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

  1. Уклон ступеней.

  2. Высота и ширина ступеней.

  3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

  1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

  2. Возможность комбинирования.

  3. Прочность конструкции.

  4. Низкая цена монтажа каркаса.

расчет лестницы

Выбираем профиль

профиль

профиль

Делать лестницы из металла начали уже давно. Особое внимание уделяли подбору швеллера и уголков. По технологии процесс очень простой, сначала ставим два швеллера параллельно друг друга, а после при помощи уголков свариваем контуры. Ну и дальше все это дело можно закрепить либо деревянными ступенями, либо металлическими.

Металлическая лестница на второй этаж с улицы

Металлические лестницы можно использовать для оформления интерьера в каркасном доме. Но стоит понимать: металл придает «холодный» оттенок помещению, и не всегда может быть уместен.

Конечно, можно ее сделать с деревянными ступенями, которая придаст интерьеру больше тепла, но целесообразнее железную лестницу использовать на улице.

Сварить металлическую лестницу можно и самостоятельно, при этом у вас выйдет в меру недорогая и надежная конструкция.

Пошаговая инструкция по варке железной лестницы

Вам понадобится:

  1. Болгарка.

  2. Шлифовальный и режущий диски.

  3. Магнитные держатели для сварки.

  4. Сварочный аппарат (лучше всего подойдет вариант инверторного типа).

  5. Дрель и сверла по металлу.

  6. Тиски.

  7. Крепежи.

  8. Уголки.

  9. Стол для работы с металлом.

Изображение демонстрирует самый простой вариант железной лестницы (может быть и с деревянными ступенями).

самый простой вариант металлической лестницы

самый простой вариант металлической лестницы

Примечание:

  1. Швеллер.

  2. Рифленые металлические (деревянные) ступени.

  3. Стальные кобылки.

  4. Места сварки.

  5. Кронштейны.

Строительство железной лестницы

Для разработки проекта небольшой металлической лестницы, необходимо подготовить два типа проекций: вертикальные и горизонтальные, см. рисунок ниже.

чертеж лестницы

чертеж лестницы

Чтобы посчитать размер профильной трубы для косоура, воспользуйтесь следующей формулой: a2+b2=c2, где «a2» — высота лестницы, а «b2» — ее длина.

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

  1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

  2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

  3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

готовая лестница

Видео по строительству железной лестницы

Строительство винтовой лестницы

 Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме. Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями. Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно.

Гильзы и ступени

Ступени лестницы можно сделать из металла, каркас из уголков. Форма ступеней в отличии от маршевой лестницы, тут трапециевидная, почти треугольная. Середина должна быть не уже 20 см, а для облицовки можно использовать дерево.

винтовая лестница

винтовая лестница

Для крепления лестницы будем использовать гильзы диаметром 200 – 260 мм, и к ним крепить ступени. После того как приварили ступени к гильзам, всю конструкцию можно одеть на центральную стойку.

Кроме винтовой и маршевой лестницы есть и модульные варианты, как правильно их возводить вы сможете увидеть из видео ниже.

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

металлическая лестница с забежными ступеньками

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

Строительство дома Как определить стоимость каркасного дома
Определение стоимости строительства – сложнейшая процедура. Бюджет проекта определяется по итоговому мнению многих специалистов и точность такого определения за…Отделка деревянного дома сайдингом
В последнее время все чаще люди стремятся приобретать или строить собственные загородные дома. И многие отдают предпочтение деревянным строениям, как более экол…Строительство бытовки своими руками: этапы работ
При наличии большого объема строительных, монтажных и других видов работ, требующих длительного присутствия работников, на объекте должно быть предусмотрено пом…Планировка двухэтажного каркасного дома 8×12
Проект дома VALO146А предусматривает двухэтажную компоновку с лестничной клеткой. Габаритные размеры фундамента постройки – 12х8 метров. Имеется пять жилых комн…

  • Как построить каркасный дом своими руками
  • Планировка двухэтажного каркасного дома 8×12
  • Как построить хозблок своими руками
  • Строительство бытовки своими руками: этапы работ
Источники
  • https://proffstroygroup.ru/strojka/karkas-lestnicy-iz-ugolka.html
  • https://2proraba.com/lestnica-krylco/kak-sdelat-svoimi-rukami-metallicheskuyu-lestnicu.html
  • https://derevyannie-doma.com/materialy/chertezhi-metallicheskoy-lestnicy-raschety-i-shemy.html
  • http://lestnica-mpl.ru/metallicheskie-lestnitsy-svoimi-rukami-chertezhi-i-raschety.html
  • https://Proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html
  • https://bouw.ru/article/kak-sdelaty-metallicheskuyu-lestnitsu-svoimi-rukami
  • http://lestnica-mpl.ru/lestnitsa-iz-metalla-svoimi-rukami-poshagovaya-instruktsiya.html
  • http://karkasnik.su/stroitelstvo-karkasnogo-doma/lestnicy-iz-metalla-svoimi-rukami
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
