Кровельный аэратор – что это такое?

Назначение аэратора

Содержание

В некоторых случаях бывает, что в теплоизоляционном слое кровли содержится слишком много влаги, тогда локальное устранение зон интенсивного проникновения паров без принудительного осушения не даст желаемого результата. Одним из правильных проектных решений такой проблемы станет полный демонтаж кровли с последующей заменой утеплителя. Но, у большей части населения нашей страны нет не только желания, но и денежной возможности для осуществления подобного строительно-ремонтного мероприятия.

Тогда человеку, столкнувшемуся с подобной проблемой, приходит на помощь физика, а точнее один из ее законов. Так, избыточную влагу можно удалить методом ее испарения, которое зависит от скорости перемещения влажного воздушного потока, то есть от его циркуляции. Поскольку разница между показателями давления и температуры водяных паров на улице и внутри дома колоссальная, то необходимо обеспечить процесс диффузии – смешивание двух типов газовых сред. Это приведет к значительному снижению внутренней температуры и поднятию влаги к поверхности кровли. При сообщении с окружающей средой, будут созданы оптимальные условия для ее выдавливания.

Под крышей дожен быть воздухообмен

Именно для обеспечения такого сообщения и служит кровельный аэратор для мягкой кровли или жесткой. Он дает возможность осушить кровельный «пирог» и прочие конструктивные элементы жилого здания (стены, перекрытия и др.). Аэратор, в основном, представляет собой полиэтиленовую трубу диаметров до 110 мм, которая накрывается грибком, что предотвращает проникновение атмосферных осадков внутрь аэратора.

Что такое аэратор и как он работает?

Аэратор кровельный – конструкция, которая служит для удаления влаги из-под кровли, в том числе и той, которая образовалась в самом кровельном пироге, а не только в доме. Устанавливаться этот элемент может на самых разных крышах, имеющих всевозможные углы скатов и покрытых разными материалами. Аэратор на мягкой кровле позволит предупредить преждевременное разрушение всей конструкции крыши из-за воздействия влаги.

Схема работы конькового аэратора

Схема работы конькового аэратора

Внутри установленного аэратора создается тяга за счет формирования области низкого давления из-за внешних потоков ветра и разницы давлений в пространстве под кровлей и улицей. Основные функции этой конструкции следующие:

  • выведение водяного пара из дома наружу;
  • снижение возникающего внутри кровли давления между слоями (снижается риск возникновения пузырей на плоских кровлях);
  • снижение риска формирования конденсата на гидроизоляционных материалах.

Схема установки аэратора

Схема установки аэратора

Внешне аэратор представляет собой трубу сечением 63-110 мм, имеющую сверху зонтик, обеспечивающий защиту конструкции от попадания внутрь дождя и снега. Также он может быть представлен в виде коньковой планки с решеткой по бокам. Первый аэратор ставится на скате кровли, а вторая его вариация устанавливается по коньку крыши.

Лента коньковая вентиляционная

Лента коньковая вентиляционная

На заметку! Аэратор можно устанавливать в процессе строительства или на уже готовую крышу.

Область применения

Такие аэраторы используются при обеспечении вентиляции утепленной кровли. Если утепление не применяется, то использование таких приспособлений также обосновано, т.к. удаление избыточной влаги должно быть полноценным.

Многие фирмы-производители предлагают широкий ассортимент аэраторов, предназначенных для разных типов кровельных материалов, а именно для:

  • металлочерепицы с большой, низкой и средней высотой волны;
  • битумной черепицы;
  • фальцевых кровель;
  • натуральной черепицы.

Тип материала определяет способ крепления аэратора и, соответственно, используются крепежные элементы.

Среди вариантов устройства вентиляции кровли можно сочетать как одновременное использование конькового и точечных аэраторов, так и вполне можно отказаться от применения такого приспособления в коньке.

Решение использовать только точечные выходы должно сопровождаться соответствующим расчетом их количества на площадь крыши и строгим соблюдением расстояния от конька.

Кровельный аэратор

Именно для обеспечения такого сообщения служит кровельный аэратор для мягкой кровли или жесткой

Преимущества и недостатки

Установка кровельных аэраторов имеет больше положительных, нежели отрицательных сторон. Поскольку существуют несколько типов вентиляции кровли, обобщим их характеристики.

Начнем с преимуществ, перечислим их:

  • простота монтажа;
  • привлекательный вид, возможность скрыть аэратор (непрерывного типа) или выбрать точечный под цвет кровельного покрытия;
  • долговечность;
  • обеспечение надежного проветривания подкровельного пространства;
  • защита от вспучивания рулонных мягких покрытий;
  • эффективное отведение влагонасыщенного воздуха;
  • устранение угрозы порчи конструкций и материалов кровли, от поражения грибками;
  • возможность просушивания старой крыши.

К слабым сторонам аэраторов можно отнести такие свойства:

  • точечные аэраторы не всегда способны обеспечить должную вентиляцию всех участков подкровельного пространства, иногда в нем присутствуют “мертвые зоны с застоявшимся влажным воздухом;
  • непрерывные аэраторы необходимо монтировать в процессе устройства кровли, поскольку впоследствии сделать это без полного демонтажа не удастся.

Польза и вред

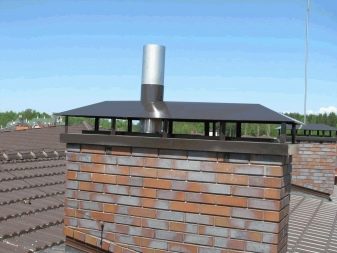

Установленный дымник не только защищает дымоходную трубу от конденсата, но и имеет основные функции:

  • Является препятствием для попадания различного мусора в дымоходную трубу.
  • Продлевает эксплуатационный срок трубы, поскольку осадки практически не попадают внутрь дымохода.
  • Эстетичный внешний вид флюгарки позволяет создавать неповторимую внешность всему дому.
  • Некоторые разновидности данного устройства имеют возможность повышения тяги в дымоходе. Для этой цели были изобретены флюгарки с дефлектором. Но и обычные конструкции могут увеличить силу тяги на 20%.


Если помещение отапливается газовым котлом, то установка различных зонтиков и колпаков запрещено. Дымоходная труба для газового оборудования оснащена насадкой в виде сопла с открытым верхом. Воспрещение объясняется тем, что в зимний период флюгарка обмерзает и на ней образуется слой льда. С временем образовавшиеся сосульки заслоняют рабочий проем, снижая силу тяги. В дальнейшем будет происходить скапливание угарного газа, что приведет к трагическим последствиям. Причиной сбора конденсата и обледенения флюгарки является то, что газовое отопление относится к котлам с высоким КПД. Твердотопливные котлы обладают меньшей продуктивностью, поэтому установленная флюгарка не подвергается образованию конденсата.

Для защиты газового оборудования применяются дымники усложненной конструкции, которые представлены в виде короба, закрывающего кирпичное основание. При этом на вентиляционных трубах устанавливаются дымники с крышей, а дымоход оборудован соплом.


Вред, который может нанести установленная флюгарка, это повреждение крыши дома. При неправильной установке порывы ветра снесут конструкцию, которая повредит не только крышу здания, но и дом.

Зачастую для увеличения вытяжки на верхней части фановой трубы устанавливают различные вытяжные устройства: флюгарка, дефлектор. Такое дополнительное приспособление на выводе канализационного стояка не только не увеличивает тягу, но и препятствует выходу газов из канализационной трубы. Флюгарка увеличивает образование конденсата, который в дальнейшем будет проникать в канализацию. В зимнее время накопившаяся влага замерзает, что приводит к снижению тяги.


Виды аэраторов

Перед тем как устанавливать кровельные аэраторы необходимо разобраться с их типами. Под каждый вид кровли предназначен свой аэратор из определенного материала:

Для мягкой кровли

Выполняется из ударо- и атмосфероустойчивого полипропилена. Обычно их устанавливают в местах стыковки плит, либо в наивысшей отметке крыши. Выводит пары, снижает давление в кровельном ковре, исключает возникновение конденсата.

Аэратор для мякой кровли

Для металлочерепицы

Производятся из металлов, имеющих стойкое к коррозии, агрессивным средам и солнечному излучению покрытие. Отводит влажный воздух и предотвращает коррозию креплений. Монтируется в любой части кровли.

Для профнастила

Функции и материал исполнения аналогичен предыдущему случаю, но рекомендуется устанавливать аэраторы ближе к коньку.

Аэратор для скатной кровли

Кроме того, аэраторы для крыши разделяются по конструктивному исполнению:

  • Непрерывные – размещаются равномерно по всей крыше, что позволяет вентилировать полностью все подкрышное пространство. Наиболее распространенными видами таких устройств выступают: коньковый аэратор для мягкой кровли и вентиляционная лента.
  • Точечные – обеспечивают вентиляцию локально, в изолированных от общей площади крыши местах. Также выделяется два типа: коньковые и скатные.
  • Турбинные – такие аэраторы обеспечивают активную вентиляцию, и представляют собой обычную трубу с электровентилятором или вытяжку с электрическим приводом. Специалисты настоятельно рекомендуют применять модификации, выполненные из алюминия. Этот материал, как известно, не поддается коррозии и не деформируется при нагревании. Турбинные аэраторы необходимо выбирать в соответствии с углом ската крыши.

Кровельный аэратор турбинного типа

Такой аэратор представляет собой один из возможных элементов пассивной вентиляции. Иными словами – вытяжка, работающая от электричества, либо труба с электрическим вентилятором. Работает данный тип аэраторов довольно бесшумно и не требует энергетических затрат.

В зависимости от скорости ветра и от диаметра прибора, его турбины способны вытянуть максимум влаги не только из кровли, но и непосредственно из самого помещения.

Специалисты советуют присмотреться к алюминиевым моделям турбинных аэраторов, так как они не ржавеют.

При выборе аэратора турбинного типа важно обратить внимание на уклон крыши, так как не любая из турбин может быть установлена на крышах с уклонами различного градуса. Обратите внимание на упаковку и инструкцию, так как именно там производители пишут градус уклона кровли, подходящий под устройство каждой из моделей.

Точечные аэраторы

Производятся в двух вариантах:

скатные – для установки на кровельных скатах;

коньковые – для установки на коньке.

Скатные аэраторы устанавливаются на тех участках, где необходимо усиление движения воздушных масс:

  • на значительных по длине скатах или скатах сложной конструкции;
  • на хребтах и кровельной ендове;
  • на тех участках, где происходит прерывание вентилируемого зазора.

Препятствием для свободной циркуляции воздуха может являться окно мансарды или фонарь. В подобных местах целесообразно устанавливать аэраторы с двух сторон от мешающей детали.

Аэраторы
Для повышения эффективности вентиляции необходимо позаботиться о правильном размещении аэраторов. Они должны располагаться на небольшом расстоянии от конька (около 15 см). Если утепление кровельной конструкции производилось не «под конек», то в верхней части образуется камера давления, в которой концентрируются пары. При использовании аэратора они испаряются из кровли в окружающее пространство.

Коньковые варианты используются для мансард с утеплением «под конек». Они способствуют ликвидации паров по всей коньковой конструкции. Такие аэраторы работают на основе использования конвекции – свойства теплых воздушных масс подниматься вверх. Там, под коньком, они и находят выход. В то же время через каналы вентиляции из-под карниза проникают холодные потоки.

Одним из преимуществ коньковой модели аэраторов является выведение наружу вредных испарений от битума – материала, применяемого в конструкции мягкой кровли.

Поскольку эти приспособления спрятаны под покрытием кровли, их практически невозможно заметить снаружи.

Пластиковые аэраторы

такой аэратор отличается доступной ценой
Такие приспособления идеально подходят для использования на крыше из металлочерепицы .

Аэратор для такой крыши должен устанавливаться на поверхности, максимально близко к коньку. К тому же он должен быть устойчив к перепаду температур, коррозии, а также к негативному влиянию ультрафиолета.

Пластик удовлетворяет всем требованиям, к тому же такой аэратор отличается доступной ценой.

Аэраторы из нержавеющей стали

Аэраторы из нержавеющей стали

Наиболее практичные и долговечные варианты. Такие аэраторы кислоустойчивы, их можно применять при большом диапазоне температур.

В частности, аэратор эффективно работает при перепадах температур от -50 до +90 градусов по Цельсию.

Виды и конструкции крыши

Для скатных кровель кровельный аэратор устанавливается двух видов:

  1. Точечный (скатный).
  2. Коньковый.

Схема воздухообмена в подкровельном пространстве

Точечные кровельные аэраторы стараются устанавливать в наиболее высоких точках, примерно на уровне 150 мм от конька. Наружный воздух более холодный, попадая в подкровельное пространство через карнизные свесы, становится теплее, стремиться подняться. В итоге получается воздушный обмен.

Для скатных крыш применяются такие конструкции:

ИзображениеНаименованиеХарактеристики

Аэратор точечный 450х110 Точечный Устанавливает под любым углом наклона. Н=450 мм, D=110 мм. Расход – 1 шт. на 80 м2.
Аэратор точечный-530×465×110 Точечный Размер — 530×465×110 мм
Размер отверстия — 250×160 мм.
Аэратор точечный-420х310 Точечный Длина 420 мм. Ширина 310 мм.
Аэратор коньковый 610×284×34 Коньковый Размер — 610×284×34мм. Предусмотрена защита от насекомых и атмосферных осадков.

Плоские кровли

Аэратор для плоской кровли
В плоских крышах кровельный пирог устроен иначе. Поверхность плит перекрытия выравнивается с помощью цементно-песчаной стяжки. Затем укладывается утеплитель. Поверх утеплителя под кровельный ковер снова устраивается выравнивающая цементно-песчаная стяжка или стяжка из двух слоев плоских асбоцементных листов. Поверхность стяжки промазывается битумной мастикой или праймером для улучшения адгезии (сцепления) с наплавляемыми материалами. Наплавляемый кровельный ковер после монтажа прочно связывается со стяжкой. Но во время эксплуатации материалы испытывают температурные перепады наружного воздуха. Коэффициент теплового расширения у бетона, цемента, асбеста, битума различен, поэтому внутри кровельного пирога нарастает напряжение. Сцепление, связи нарушаются, образуются воздушные пузыри. Аэраторы на кровле устанавливаются под наплавляемые слои с целью снятия напряжения и удаления воздушных пузырей. Установка кровельных аэраторов на плоской крыше:

Виды и конструкции аэраторов для кровли

Аэраторы для кровли из наплавляемых битумных материалов особым конструктивным разнообразием не отличаются. Они состоят из 3 частей:

  1. Юбки — для устойчивости.
  2. Трубки – для вытяжки.
  3. Колпака – для защиты от атмосферных осадков.

В некоторых моделях предусмотрены прижимные кольца для защиты от протечек. Выпускаются следующие виды аэраторов на кровле:

ИзображениеХарактеристики

Аэратор для плоской кровли146х260 Масса – 0,33 кг.
Диаметр:
юбки – 280 мм,
трубки — 75÷55 мм,
колпака – 146 мм.
Высота – 260 мм.
Аэратор для плоской кровли 210х470 Масса – 1,05 кг.
Диаметр: трубки – 148÷100 мм, колпака – 210 мм.
Высота – 470 мм.
Аэратор для плоской кровли 200х470 Масса – 1,23 кг.
Диаметр:
юбки – 390 мм,
трубки – 130÷100 мм,
колпака – 200 мм.
Высота – 470 мм.
Аэратор для плоской кровли 146х360 Масса – 0,43кг.
Диаметр:
юбки – 280 мм,
трубки – 75÷55мм,
колпака – 146 мм.
Высота – 360 мм.

Все аэраторы для кровли изготавливаются из высокопрочного полипропилена и выдерживают температурные перепады наружного воздуха от –50оС до +130оС. Расход – 1 аэратор для кровли на площади до 80–100 м2, но расстояние между ними не более 12 м.

Чертежи

Несмотря на простоту конструкции, важно понимать, что своими руками можно изготовить флюгарку только следуя точным расчетам. В противном случае работать она не будет. Представляем несколько чертежей для ознакомления.

Самым простым вариантом считается двускатная модель для кирпичной трубы. При этом ширина и длина ее зависят от размера самой трубы. Изготавливать ее нужно с учетом того, чтобы скаты были шире сторон самого дымохода, и дождевая вода не разрушала основание.4

Еще один простой вариант в изготовлении флюгарок именуется дефлектором Цаги. Все размеры указаны в соответствии с диаметром округлой трубы.5

Его просто сделать своими руками, в итоге должна получиться вот такая конструкция:6

Декоративные флюгарки часто делают на заказ или приобретают готовые варианты. Некоторые компании специализируются на таком товаре, как дефлекторы, флюгера и оригинальные колпаки на трубы.

Монтаж флюгарки

Как правило, аэратор для кровли устанавливается при строительстве и ремонте кровли. Монтаж флюгарки на крышу происходит следующим образом:

  1. Наплавляется нижний слой кровельного ковра.
  2. Определяется место, которое будет установлено устройство.
  3. В цементно-песчаной стяжке выдалбливается отверстие равное диаметру трубки у основания флюгарки. Из отверстия вынимается утеплитель.
  4. Отверстие в кровле заполняется керамзитом.
  5. Аэратор устанавливается на крышу и крепится саморезами (или другими крепежами) к стяжке.
  6. Наплавляется верхний слой кровельного ковра.
  7. Можно выполнить дополнительный слой в месте примыкания кровельного ковра к флюгарке.

Кстати, сегодня многие строители и поставщики материалов используют для аэраторов наименование «флюгарка». Однако, это не совсем одно и то же. Со времен Петра I в России из Голландии появилась конструкция флюгера, устройства показывающего направление ветра. Как правило, он устанавливался на дымоход, который защищается от снега и дождя крышами-зонтиками. Вот они-то и есть флюгарки. С другой стороны, каждый аэратор тоже непременно имеет защиту от атмосферных осадков. Можно сказать, что зонт-флюгарка является частью аэратора.

Особенности установки аэраторов для разного вида кровли

  1. На скатных кровлях из металлочерепицы дефлекторы устанавливают на наивысших точках крыши, но в отдалении от конька на расстоянии не менее 50 сантиметров.
  2. Для монтажа устройства на плоской крыше определяют места на возвышенности в местах стыков термоизоляционных блоков.
  3. На двускатной крыше с коньком и ендовой установка вентиляторов производится по линии водораздела.
  4. На фальцевой кровле рекомендовано устанавливать аэратор на месте соединения под конек.

Производители стройматериалов предлагают огромный выбор различных моделей кровельных вентиляционных устройств. Их цена варьируется от нескольких сотен до нескольких тысяч рублей в зависимости от назначения и модификации.

В среднем цена кровельных вентиляторов в зависимости от их вида составляет:

  1. Непрерывные аэраторы (устанавливаются по всей площади покрытия) – от 270 рублей.
  2. Точечные вентиляторы (одно устройство может вентилировать 20 м2 кровельного пространства) – от 400 рублей.
  3. Турбинные дефлекторы – от 300 до нескольких тысяч рублей.

На стоимость устройства влияют и модели вентиляторов. Приведем ориентировочные цена на некоторые модели устройств:

  1. Аэратор из 3-х частей, рассчитанный до 60-ти м2 кровли – в среднем 450 рублей.
  2. Аэратор из 3-х частей, рассчитанный до 60-ти м2 покрытия, для регионов с обильными атмосферными осадками – 600 рублей.
  3. Аэратор из 4-х частей, рассчитанный до 100 м2, для регионов с обильными атмосферными осадками – 850-900 рублей.
  4. Аэратор из 3-х частей, рассчитанный до 100 м2 покрытия, способствует возникновению дополнительной тяги – 1200 рублей.

Самостоятельное изготовление

Для того чтобы своими руками изготовить флюгарку, необходимо использовать оцинкованную сталь. Это наиболее распространенный материал. Работать с ним очень удобно. Двускатные флюгарки, однако, производят из более прочного материала и покрывают их специальной краской.

Чтобы изготовить дефлектор в виде колпака из оцинкованной стали, нам понадобится:

  • большой лист картона для чертежа;
  • карандаш;
  • шило;
  • ножницы по металлу;
  • чертеж;
  • лист оцинковки;
  • заклепки.

Первоначально чертеж переносится на лист картона в формате 1:1. Каждая деталь вырезается, с помощью шила переносится на лист оцинкованной стали. Теперь вырезаем детали ножницами по металлу. Основная деталь — это окружность. По ее краям нужно сделать фальц, который послужит в качестве соединительного элемента.

Из остатков материала вырезают ножки для колпака шириной примерно 8-10 сантиметров. Крепления производят с помощью заклепок.8

Если понадобится изготовить флюгарку более сложной формы, пригодится листогибочный станок. Такая конструкция легко одевается на трубу.

Вентиляционная флюгарка — крайне полезная конструкция. Все, кто пользуется такими отопительными элементами, как печь, камин или отопительный котел, должны в обязательном порядке устанавливать колпаки, флюгарки и дефлекторы в первую очередь для своей безопасности.

Почему так необходима просушка кровельного покрытия?

Мягкая кровля широко применяется в жилищном строительстве при возведении многоэтажных домов и коттеджей. Для строительства административных, общественных, промышленных зданий практически всегда используется тот или иной вид мягкой кровли. У этого покрытия есть масса преимуществ, но не обходится и без недостатков.

Одним из таких минусов является накопление конденсата и влаги в утеплителе и стяжке. Как следствие, образуются пузыри на поверхности кровли, ухудшаются теплоизоляционные характеристики. Это приводит к увеличению теплопотерь во всем здании, размножению плесени и грибка.

Далее, происходит разрушение гидроизоляционного ковра и стяжки. При попадании влаги в подкровельное пространство, поры песчано-цементной стяжки наполняются водой. При отрицательных температурах она замерзает и увеличивается в объеме, что и приводит к постепенному разрушению кровельного материала и появлению разрывов в утеплителе.

Чтобы избежать этих негативных последствий и устранить один из недостатков мягкой кровли, применяется метод аэрации – просушка слоев кровельного покрытия в процессе эксплуатации здания.

Откуда берется влага

Простой кровельный аэратор

  • Как бы человек не старался, создать полностью герметичную крыше у него не получится, поэтому через дефекты в кровле влажный воздух из окружающей среды (туман, снег, дождь) проникает под кровельный «пирог» и из-за разницы температур (внутри дома тепло, а на улице холодно) конденсируется в виде росы.
  • Также, нельзя исключать проникновение влаги под крышу изнутри конструкции (приготовление пищи, эксплуатация санузла) через поврежденные места в слое пароизоляции.
  • Кроме того, как известно в теплом воздухе содержится больше влаги, чем в холодном, потому в зимний период перемещение водяных паров происходит только изнутри строения наружу. В среднем человек выдыхает в пределах 1 литра влаги в газообразном состоянии, плюс к этому нужно добавить уборку, стирку, пользование ванной/душем, приготовление пищи – в итоге до 15 литров влаги за одни сутки испаряется. Отсюда и конденсат.

Обратите внимание! Еще одним вариантом проникновения влаги под кровлю может стать ситуация, когда при обустройстве крыши, человек упускает из виду накопление между стропил снега или дождя (в осенне-зимний период).

Источники повышенной влажности

  • Слой утеплителя накапливает влагу, поступающую из внешней среды. Причиной ее проникновения внутрь является наличие дефектов или повреждений в кровельном покрытии.
  • Влага поступает также из внутреннего помещения вследствие нарушения целостности пароизоляционного слоя.
  • Накопление влаги и намокание утеплителя происходят также в силу климатических условий: повышенной влажности, большого количества осадков.

В классическом исполнении мягкая кровля представляет собой многослойный пирог. Одной из самых часто возникающих проблем при эксплуатации этих кровель является появление на кровельном ковре вздутий, которые в дальнейшем приводят к образованию протечек.

Вздутия возникают под воздействием паров влажного воздуха, которые поднимаются из верхних жилых этажей через перекрытия в пространство под кровлей, после чего проникают через дефекты в слое пароизоляции и оседают там в виде капелек (т.е конденсируются) в утеплительном материале и цементно-песчаной стяжке.

Под воздействием влаги утеплитель теряет свои теплоизоляционные качества, что приводит к потере 30-40% тепла, увеличению расходов на отопление и образование плесени.

Влага может проникнуть в подкровельное пространство и во время работ по устройству кровли. Оказавшись в закрытом пространстве, между слоями кровельного пирога, под воздействием нагревания она переходит в парообразное состояние и изнутри начинает оказывать на конструкцию давление, что может привести к ее отрыву от основания и образованию вздутий.

При скоплении большого количества воды в слое теплоизоляционного материала его просушивание становится возможным только при использовании особых методов. То же самое относиться к частям кровли, подверженным повышенному воздействию влаги.

Для замены испорченного утеплителя домовладельцам приходится полностью разбирать и ремонтировать кровлю. Процесс этот достаточно трудоемкий, к тому же обходится он в значительную сумму.

Последствия скопления влаги под кровлей

Наиболее часто проблемы с конденсатом наблюдаются на кровлях мягкого типа, именно они требуют обязательного обустройства аэраторов. Но, также нельзя исключать скапливание влаги под кровлей жесткого типа. Для полноты раскрытия проблемы рассмотрим обе ситуации.

Мягкая кровля (рубероид)

Такой вид кровли в основном характеризуется следующими проблемами:

  • Возникновение пузырей. Типовая мягкая кровля образуется из гидроизоляционного слоя в верхней части и пароизоляционного слоя в нижней. Это позволяет получить герметично замкнутую среду. В летнее время, такой кровельный «пирог» нагревается более чем на 90 градусов, что приводит к испарению накопившейся влаги и повышению внутреннего давления. Учитывая характеристики термопластичных составляющих гидроизоляционного материала, сам собой напрашивается вывод, что подобные условия способствуют вздутию кровли, а это влечет за собой ее разрушение.
  • Снижение эффективности теплоизолятора. Застоявшаяся влага под гидроизоляцией значительно увеличивает теплопроводность утеплительного слоя. В строительном мире известен тот факт, что при увлажнении изолятора на 2 % его теплопроводность возрастает на 40 %, а это увеличивает затраты на отопление. Кроме того, переувлажнение – это первый шаг к образованию плесени.
  • Разрушение перекрытий, которые в основном выполняются из цементно-песочных смесей, образующих капиллярно-пористую структуру. Вода, попавшая в такие поры, при понижении температуры кристаллизуется и увеличивается в объеме, вместе с этим давление на стенки пор увеличивается, что приводит к их разрушению.

Влага с кровли должна выводиться в окружающую среду

Обратите внимание! Губительное воздействие влаги на твердую кровлю такое же как на мягкую, но плюс к этому коррозии подвержена стропильная система. Если установка кровельного аэратора не была осуществлена, то дерево начнет плесневеть, а затем превратится в труху. В худшем случае произойдет обвал крыши.

Принцип действия и функции аэратора

Принцип действия аэратора основан на существующей постоянной разнице температур и давления в подкровельной зоне и на выходе, ближе к внешней среде. Влажный воздух из участков с высоким давлением и температурой поднимается в зону с более низкими показателями.

аэратор

Так в трубе аэратора возникает воздушная тяга, которая и выводит излишки влаги. Принцип действия дефлектора определяет его основные функции:

  • устранение конденсата, который собирается в нижнем слое гидроизоляции, что способствует сохранению материала;
  • вывод пара, поднимающегося изнутри здания во внешнюю среду, что позволяет не скапливаться конденсату под кровлей;
  • препятствие намоканию теплоизоляционного слоя, что помогает уменьшить теплопотери;
  • предотвращение негативного воздействия влаги на деревянные конструкции стропил и, благодаря этому, увеличение срока их эксплуатации;
  • защита от образования пузырей и деформаций в кровельном ковре.

Таким образом, аэраторы на кровле позволяют продолжительное время использовать покрытие без реконструкции.

Необходимые материалы и инструменты

Разберем последовательность установки на примере кровельного аэратора в виде грибка для металлочерепицы. Подготовка инструментария перед работой избавит от неприятных неожиданностей во время установки аэратора.

Перечислим минимум нужных приспособлений:

  • маркер строительный;
  • дрель;
  • строительный нож;
  • ножницы по металлу;
  • строительный уровень;
  • ножовка по металлу;
  • шуруповерт;
  • герметик (лучше силиконовый) с пистолетом.

Каждый производитель прилагает инструкцию к комплекту кровельного аэратора, согласно которой производится монтаж. Следует обратить внимание на наличие проходного элемента в наборе и, если он отсутствует, то приобрести подходящий.

Монтаж конькового аэратора-ленты

Рассмотрим также на примере, как происходит установка конькового аэратора.

Шаг 1. Основание крыши подготавливается к монтажу конькового аэратора. Вдоль конька делается проем шириной 5 см, по 2,5 см с каждой стороны. С каждой стороны конька вдоль него отмеряется по 20 см. Это минимальное расстояние, которое не следует срезать.

Вдоль конька нужно сделать проем

Вдоль конька нужно сделать проем

Еще одно фото процесса

Еще одно фото процесса — отмеряется 20 см

Ширина проема - 2,5 см с каждой стороны

Ширина проема — 2,5 см с каждой стороны

Шаг 2. Для крыш с центральными балками делается прорезь шириной 9 см, по 4,5 см с каждой стороны конька.

Создание прорези для крыши с центральной балкой

Создание прорези для крыши с центральной балкой

Процесс создания

Процесс создания

Шаг 3. Конек готов для монтажа вентиляции, когда остатки черепицы и балки, а также весь мусор будут удалены с поверхности.

Весь мусор нужно удалить

Весь мусор нужно удалить

Шаг 4. Коньковый аэратор достаточно гибкий и продается в бобинах. Он раскатывается по всей длине конька от края до края, включая места без прорезей.

Раскатывается коньковый аэратор

Раскатывается коньковый аэратор

Шаг 5. Край вентиляционной ленты фиксируется гвоздями, по два с каждого ската.

Край ленты прибивается гвоздями

Край ленты прибивается гвоздями

Шаг 6. Зафиксированная лента хорошо натягивается и фиксируется у другого края конька. Если крыша длинная, то можно фиксировать ленту поэтапно.

Зафиксированная лента натягивается

Зафиксированная лента натягивается

Шаг 7. Излишки ленты-аэратора отрезаются.

Обрезка излишков ленты

Обрезка излишков ленты

Шаг 8. Устанавливаются торцевые заглушки. С двух сторон на них наносится мастика. Они должны закрывать оба края влагонепроницаемой мембраны между торцевой заглушкой и нижней вентиляцией.

На заглушку наносится мастика

На заглушку наносится мастика

Устанавливаются торцевые заглушки

Устанавливаются торцевые заглушки

Шаг 9. Лента и заглушка с краю прибиваются гвоздями к основанию крыши так, как показано на изображении. Как минимум два гвоздя должны пройти через ленту и заглушку.

Лента и заглушка с краю прибиваются гвоздями

Лента и заглушка с краю прибиваются гвоздями

Через них должны пройти минимум 2 гвоздя

Через них должны пройти минимум 2 гвоздя

Шаг 10. Слой мастики наносится между кровельным покрытием и вентиляционной лентой.

Между лентой и кровлей наносится мастика

Между лентой и кровлей наносится мастика

Процесс нанесения слоя мастики

Процесс нанесения слоя мастики

Шаг 11. Еще не зафиксированная часть ленты прибивается гвоздями к деревянному основанию кровли. Гвозди должны проникать на глубину не менее 1,5 см.

Прибивание ленты гвоздями

Прибивание ленты гвоздями

Шаг 12. Чтобы закрыть такие вентилируемые коньки, понадобятся отрезки битумной черепицы, 3 черепичных элемента складываются вместе друг на друга.

Нарезка черепичных элементов

Нарезка черепичных элементов

Сложены три элемента

Сложены три элемента

Внимание! Если работы производятся в прохладное время года, то черепица должна быть предварительно нагрета.

Шаг 13. Черепица на конек укладывается, начиная с самой ветреной стороны. Первый трехслойный элемент прибивается к кровле через аэратор гвоздями. От края черепицы делается отступ 2,5 см – в эту точку и забивается гвоздь.

Укладка первого трехслойного элемента

Укладка первого трехслойного элемента

Забитый гвоздь

Забитый гвоздь

Шаг 14. Второй в ряду трехслойный черепичный элемент укладывается так, чтобы закрыть гвозди на предыдущем элементе.

Укладка второго трехслойного элемента

Укладка второго трехслойного элемента

Шаг 15. Аналогичным образом оформляется весь конек.

Испытание оформленного конька дождем

Испытание оформленного конька дождем

Видео – Монтаж конькового аэратора

Кровельный аэратор, установленный на крыше, обеспечит дом и саму кровлю хорошей вентиляцией. Он не позволит скопиться конденсату, не даст возможности воде разрушить конструктивные элементы кровли. Установка аэратора не сложна, с задачей справится любой, кто внимательно изучил инструкции, приведенные выше.

Тонкости эксплуатации

Определенной нормы, согласно которым каждому дому необходимы кровельные аэраторы, не существует. Более того, без них легко можно обойтись в домах старого типа с неотапливаемым чердачным помещением и крышей. В таких конструкциях воздух, поднимаясь из жилых помещений, оказывается на чердаке, где смешивается с холодным воздухом, после чего выводится через неотапливаемую крышу.

В строениях нового типа крышу обычно утепляют для предотвращения теплопотерь здания, нередко на чердаке обустраивают мансардные помещения. Кроме того, в условиях высоких темпов строительства нередко используется недостаточно высушенная стропильная система. В итоге парам влаги не удается «выбраться» наружу и они впитываются в стропильную систему (обычно и без того недостаточно просушенную), а затем и в элементы кровельного пирога. Несомненно, таким строениям необходимы аэроэлементы на кровле.


Подготовка

После того, как вы решили устанавливать аэраторы, нужно определиться с их подходящим видом, местом монтажа и требуемым количеством.

Так, на скатных крышах, покрытых металлической черепицей, устройства ставятся в наивысших точках кровли, при этом их следует удалить от конька как минимум на 50 см. На плоских крышах аэраторы обычно ставятся в местах стыках кровельных плит или на максимально возвышенных участках.

Для двускатной крыши, оснащенной коньком и ендовой, потребуется установка устройств по линии водораздела. Бывают случаи, когда вентилятор монтирует под конек. Как правило, данная установка встречается на фальцевых кровлях.

Расчет

После того, как мастер определится с типом аэраторов, его волнует, на какое количество метров кровельного пространства достаточно 1 вентилятора. Как правило, максимальный шаг монтажа – 12 метров.

Как уже говорилось, на количество труб «с грибком» влияют особенности крыши. Для плоских кровель достаточно 1 аэратора на каждые 100 кв. м поверхности, при этом расстояние между устройствами должно составлять максимум 12 м. При наличии ендовы аэраторы монтируют по линии водораздела.

Монтаж аэратора

С типами аэраторов разобрались, теперь выясним, как устанавливать кровельные аэраторы. Наилучшим вариантом создания аэрационной системы, по понятным причинам, считается монтаж подобных устройств при настиле кровли. Тогда можно все спроектировать и просчитать. Но не всегда владельцы домов задумываются о негативной перспективе невентилируемых крыш, и тогда приходится «плясать» от того, что имеешь.

Инструменты для установки аэратора

Установка аэраторов производится в несколько этапов:

  • В кровле необходимо выбрать место, где можно сделать отверстие, которое будет углубляться до самого теплоизоляционного слоя. Размеры будущего отверстия должны в точности совпадать с диаметром монтируемой в него трубы. Если отверстие будет меньше, то в покрытии появятся вмятины, в которых будет собираться влага и грязь, если больше, то нужно будет использовать уплотнительную прокладку.
  • Если в месте, где было сделано отверстие, обнаружен слишком влажный утеплитель, то рекомендуется его заменить на более сухой (новый).
  • Для улучшения адгезии, на нижнюю половину монтируемой трубки наносят битумную мастику, и только после этого плотно прижимают к основанию кровли.
  • Специальный защитный каркас, который будет отводить влагу и грязь от трубы, фиксируют по кругу с использованием саморезов, но также можно применить современные морозостойкие жидкие гвозди, которые не испортят кровлю.
  • Завершающим этапом является тщательное заделывание всех имеющихся щелей специальным герметиком. Это предотвратит образование протечек. Правильно установленный аэратор

Цены на аэраторы

На рынке представлено немало модификаций аэраторов. Стоимость их колеблется в широком диапазоне. Цена на простейшую модель – 260 руб. Порядка 3 тысяч руб. стоит турбинный аэратор. Выбор зависит от многих параметров: площади и конструкции крыши, предназначения здания, требуемой мощности вытяжки.

В любом случае стоимость вытяжного устройства окупится многократно, так как его установка сокращает периоды проведения ремонта кровли.

Аэратор устанавливается как при монтаже нового кровельного ковра, так и при ремонте существующего. Причем новые слои можно разместить поверх старых, произведя работы по очистке поверхностей от загрязнений. Аэратор обеспечит просушку уже эксплуатируемых слоев.

Как видите, это простое устройство практически незаменимо. Установив аэраторы на кровле, вы продлите срок эксплуатации покрытия и сведете к минимуму частоту проведения ремонтных работ.

Актуальные профессиональные советы

  • Аэраторы для крыши необходимо устанавливать в соответствии с формой и размерами кровли, состоянием пароизоляционного слоя и уровнем влажности воздуха в помещении.
  • Для плоских кровель несложной конфигурации с «нормальными» климатическими условиями рекомендуется монтировать аэраторы из расчета: 1 грибок на 100 м.кв. кровельной поверхности, но расстояние между вентилируемыми установками не должно быть более 12 м.
  • В случае наличия ендовы или ярко выраженного конька, аэраторы располагают в местах водораздела.
  • Для зданий с высоким уровнем влажности расчет системы вентиляции осуществляется строительными проектными компаниями.

Также специалисты рекомендуют приобретать все конструктивные элементы аэрирующей системы в комплекте у одного поставщика. Это снизит вероятность возникновения проблем при замене бракованных деталей.

Советы по выбору и монтажу кровельных аэраторов

  • Подумать о вентиляции кровельного пространства следует ещё на стадии проектирования крыши. Необходимо учитывать, что точечные аэраторы должны быть предназначены для используемого кровельного материала.
  • Чтобы обеспечить должную циркуляцию воздуха под мягкой кровлей, в утеплителе вырезается отверстие, соответствующее размеру вентиляционной трубы, которое заполняется керамзитом или гравием.
  • Установка вентиляционных выходов проводится при плюсовой температуре. После дождя до высыхания кровли работать на крыше опасно для жизни. В сухую погоду допускается находиться на крыше только в нескользкой обуви на прорезиненной гибкой подошве.
  • Главный критерий выбора аэратора – сертифицированная продукция от известного производителя. При приобретении особое внимание следует уделить комплектации набора и отсутствии механических повреждений (царапин и деформаций).
  • При недостаточном уровне знаний и отсутствии опыта лучше доверить эту ответственную работу профессионалам. В противном случае можно сделать немало ошибок, прежде чем придет профессиональный опыт. Гарантия качественно выполненных работ – сотрудничество с кампаниями, оформляющими договор на оказываемые услуги. Общая стоимость монтажа кровли и устройства вентиляции обойдется дороже, но это с лихвой окупит возможные неполадки, обнаруживаемые в процессе эксплуатации после неизвестных строителей.
  • В период всеобщего пользования сетью интернет при большом желании можно найти много информации, изучив которую вероятность выполнить работы на должном уровне весьма высока. Если у вас есть время и большое желание, то монтаж кровельного аэратора не составит большого труда.

Наиболее популярные бренды производителей аэраторов

Одной из первых моделей семейства сплошных устройств является коньковый. Начнем именно с него.

коньковый аэратор ridge-master

  • Аэраторы Ridge Master (США) (Plus и другая модификация HipMaster). Форма профиля конструкция, она запатентована) исключает повреждения.

Модели Ridge Master можно устанавливать исключительно на строго горизонтальных коньках, Они не рекомендованы для использования на наклонных ребрах. Для этих случаев подходит Хип Мастер. Отметим некоторые преимущества вентиляционных аэраторов этого производителя.

  • Особая запатентованная система для защиты от атмосферных осадков и ветра. Она имеет специальную конструкцию внутренних перегородок, спроектированную на компьютере.
  • Защитный каркас спаян ультразвуком.
  • Встроенные смыкающиеся края позволяют быстро и намного надежнее соединять детали конструкции, повышают устойчивость к погодным воздействиям, обеспечивают точное прилегание к скатам.
  • Аэратор с успехом противостоит раздавливанию. На нем предусмотрена поддержка для крепежных элементов, а также специально разработанные ребра, которые обеспечивают ровность и гладкость линии крыши.
  • На конструкции не образуются вмятины, например, от веток или трещины при резких перепадах температуры, она устойчива к ударам молотка.
  • Гарантия от производителя – 40 лет.

tehnonikol-1tehnonikol-1
tehnonikol-2tehnonikol-2

  • Коньковый аэратор для мягкой кровли Технониколь – полностью аналогичен Ridge Master, но отличается по длине. Эффективность вентиляции: примерно 1 элемент/25 кв.м.

Компания Технониколь предлагает также различные варианты точечных моделей. Вот некоторые из них.

  • КТВ скатный. Используют исключительно на кровельных покрытиях их битумной черепицы. Их крепят к кровле через проходной элемент в процессе укладки мягкой черепицы. Устройство сложно заметить на крыше. Эффективность вентиляции: примерно 1 элемент/ 5-10 кв.м.
  • КТВ-альфа. Это эконом вариант скатной модели аэратора КТВ для гибкой черепицы. Защищен от атмосферных воздействий и насекомых полиуретановым (ретикулированный) фильтром. Эффективность вентиляции: примерно 1 элемент/20 кв.м.
  • Pilot скатный. Используется на крышах, покрытых битумной черепицей. Крепится к кровле через проходной элемент непосредственно в процессе укладки кровельного материала. Нижний скользящий элемент позволяет фиксировать его строго по вертикали при любом уклоне крыши. Эффективность вентиляции: примерно 1 элемент/ 5 кв.м.

  • Финский производитель SK Toute предлагает широкий ассортимент аэраторов назначения. Модели Vilpe Vent принципиально разнятся от изделий других производителей:
  • Исключительно высокое качество использованных материалов, которое обеспечивает превосходные характеристики подобных систем: исключительная стойкость к агрессивным воздействиям внешней среды и ультрафиолету.
  • Они надежно защищены от коррозии.
  • Универсальны, то есть их можно устанавливать на любую кровельную систему.
  • Высокая степень шумоизоляции.

Скачайте нормы и руководства по установке аэраторов со схемами монтажа:

СП 17.13330.2011 Кровли. Актуализированная редакция СНиП II-26-76 (3,6 MiB, 226 hits)

Руководство по проектированию и установке кровельных аэраторов \»Поливент-Премиум\» от aerators.ru (1 003,5 KiB, 247 hits)

Инструкция: установка аэраторов Татполимер (со схемами монтажа) (211,4 KiB, 343 hits)

Флюгарки с художественным оформлением

Художественные флюгарки нашли широкое применение на дымных трубах печей, каминов и т.д. Как правило это дымники изготовленные в кузнях из закалённого железа.

Кованые колпаки на дымоходы не только делают самую обычную трубу на крыше в креативное изделие, но и обеспечивает эффективную работу печи или камина. Дымник на трубу устанавливают для того, чтобы камин не дымил, а для этого требуется, чтобы на выходе из домовой трубы у исходящих газов не было бы препятствий. Они же вполне возможны из-за образующейся в местах встречи потока газов с кровельным покрытием турбулентности.

Чем ниже от конька крыши установлен дымоход, тем вероятность завихрений потока газов больше. Кроме того, тяга в трубе зависит от влаги, которая может попадать внутрь во время атмосферных осадков. Если труба окажется совсем мокрой, иногда даже возникает обратная тяга. Все эти проблемы может устранить кованый колпак на трубу. С ним, даже при нерегулярной топке, работа камина будет без проблемной.

Кровельные элементы, выполненные методом ковки — конструкции достаточно сложные, совмещающие эффективность и с орнаментальной лёгкостью, красотой и изысканностью кованого исполнения. В конструкциях обязательно присутствуют три составные части:

  • основание,
  • экран, назначение которого — предохранение крыши дымника от воздействия искр, температуры и кислотных испарений;
  • крыша, прикрывающая навершие трубы от атмосферной влаги и грязи.

Кованый колпак отличается от сварного изделия, выполненного из оцинкованного проката, своей высокой надежностью и прочностью. В выходящих дымовых газах достаточно большая концентрация сернистых соединений, проявляющих при соприкосновении с влагой, кислотные свойства. Поэтому, чем устойчивей конструкция будет к действию агрессивной среды, тем дольше она прослужит.

Ещё одно преимущество кованые дымники украшают навершие трубы, преображая до неузнаваемости и саму крышу, и весь фасад здания

И самое главное!

Не стоит забывать, что флюгарки, дымники, и колпаки находятся в трудно-доступных местах, поэтому для установки флюгарок следует обращаться к специалистам, для того чтобы в последствии избежать различных неприятностей.

Качественная флюгарка – это изделие, изготовленное профессионалами с учётом всех особенностей конструкции труб, дымоходов и других инженерных систем. Качественное сырье, функциональность и эстетика – вот что важно! Не забывайте о выборе достойного подрядчика для изготовления флюгарок на ваш дом.

Выводы:

  • Аэратор представляет собой устройство для освобождения подкровельного пространства от излишков влаги и защиты кровельной конструкции от гниения и разрушения.
  • Удаление лишней влаги необходимо, поскольку она приводит к образованию пузырей, повышению уровня теплопроводности утеплителя, разрушению гидроизоляции и стяжки.
  • Для испарения влаги необходимо принять меры для смешивания внешнего и внутреннего воздуха.
  • Для эффективного осушения утеплителя устраивают вентиляционные патрубки, или аэраторы.
  • Аэраторы бывают точечными и непрерывными.
  • Точечные аэраторы делятся на скатные и коньковые.
  • Монтаж аэраторов можно проводить как во время строительства, так и на уже эксплуатируемой кровле.
  • Цены зависят от конкретной модели и варьируются в пределах 260-3000 рублей.
Источники
  • https://ofacade.ru/krysha/krovelnye-aeratory/
  • https://krysha-expert.ru/ayeratory-dlya-myagkoy-krovli
  • https://househill.ru/kommunikacii/ventilyaciya/krovelnyj-aerator.html
  • https://stroy-podskazka.ru/krysha/flyugarka/
  • http://krovlya-mp.ru/aerator-krovelnyj-chto-eto-takoe.html
  • https://rooffs.ru/accessories/aeratory/zachem-nuzhny-i-kak-sdelat.html
  • http://realconstruct.ru/architect/roof/aehrator.html
  • http://ProKryshi.ru/dopolnitelnye-elementy/dymohody-i-ventilyaciya/aehratory-na-krovle.html
  • http://ProRoofer.ru/montaz/pechnaya-truba/flyugarka-dlya-ventilyacii.html
  • http://krovlya-mp.ru/aerator-dlya-ploskoj-krovli.html
  • https://xfasad.ru/krysha/ustanovka-aeratorov-na-krovle-i-ix-naznachenie
  • https://rooffs.ru/accessories/aeratory/nuzhen-li.html
  • https://stroy-podskazka.ru/krysha/aerator-krovelnyj/
  • https://stylekrov.ru/ustanovka-aeratorov-na-myagkoj-krovle.html
  • https://krovli.club/kryshi/sistemy-bezopasnosti/flyugarka
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
