Виды кровельных окон

Чтобы понять, как называется окно в крыше, следует разобраться, каким оно может быть. Если оно расположено вертикально и встроено в стропильную систему крыши, а также служит для освещения и проветривания чердачного помещения, речь идет о слуховом окне. В то же время, мансардные окна встраиваются в кровлю под наклоном, что позволяет обеспечить лучший доступ света. Кроме того, такие окна соорудить намного проще. Примечательно, что слуховые окна впервые появились в начале 19 века, а мансардные – уже после Второй мировой войны.

Определяя, какой из вариантов подойдет в том или ином случае, стоит учитывать некоторые архитектурные особенности здания. Если дом старый, и вносить какие-либо изменения в его внешний вид нежелательно, оптимальным вариантом будет слуховое окно. В то же время, мансардные окна пользуются большим спросом. К такому варианту можно обратиться, если вы хотите оборудовать жилую мансарду над домом.

как называется окно в крыше

Рассмотрим подробнее, что такое слуховые кровельные окна. Чтобы сделать такое окно, необходимо, чтобы в кровле были специальные ниши. Каркас окна должен в нескольких местах стыковаться с основной стропильной конструкцией, поэтому для его обустройства необходимы точные расчеты. Боковые стены и фронтон нужно будет обшить фанерой и финишным отделочным материалом. Место, где оконный проем будет стыковаться с основной кровлей, необходимо утеплить и гидроизолировать.

А вот крышные окна мансардного типа фиксируются между двух стропил. Как правило, такие окна монтируют в крышах с уклоном в 15-20º, поскольку они будут подвергаться выпадению осадков. В настоящее время выпускаются мансардные окна, которые надежно защищены от протечек и холодного воздуха. Однако не стоит пытаться изготовить их самостоятельно, лучше всего приобрести уже готовую конструкцию у производителя. Такие окна в кровле мансарды нужно будет закрепить при помощи опорной пластины. Они также оснащены специальным окладом, то есть металлической рамой, которую с помощью фрикционных петель можно открыть так, чтобы попадающая внутрь него вода стекала на крышу.

Особенности

Крыши на жилых домах бывают довольно разнообразными, но популярнее всего сооружения с наклонными скатами. Благодаря им удается сделать объемные чердаки, облегчить сход снега и сток дождя вниз. Но чтобы постройка действительно стала законченной, нужно обязательно оборудовать в крыше окна. Когда-то их использовали исключительно для вентиляции, а затем обнаружили, что такие конструкции позволяют увеличить освещенность и визуально расширить пространство. По традиции маленькие окошки в кровле называются слуховыми, но иногда их делают большими, а вентиляцию и стабилизацию здания обеспечивают другими средствами.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные
Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Разновидности окон

Мансардные окна для крыши по сравнению с обычными конструкциями имеют ряд преимуществ. Наиболее очевидными из них является их способность давать больше света, практически не занимая полезного пространства Дело в том, что такое окно находится под наклоном, что позволяет увеличить его пропускную способность для солнечных лучей. Обустроить такое окно также проще обычного.

Окна для крыши

Выбор, какое окно устанавливать, бывает довольно сложным, особенно это касается старых строений, которые были выполнены с определенными архитектурными особенностями. Использовать можно не только мансардное, но и слуховое окно, чаще всего именно такой вариант является наиболее приемлемым для старых домов. Для сравнительно свежей постройки мансардное окно на крыше подойдет хорошо, позволит превратить надстройку в полноценное жилое помещение.

Окно на крыше

mansardnye-okna10

Слуховые окна

Достаточно распространенными бывают слуховые окна. Они устанавливаются в специальной нише, которая имеется в кровле. Основной особенностью такой конструкции является большое количество соединений, оно требует высокой точности и измерений, поэтому собрать каркас на глаз не получится. Крепится каркас к основной крыше; чтобы собрать такое окно, потребуется привлечь специалиста, который как минимум сможет создать грамотный чертеж. Для того чтобы окно было куда вставить, потребуется обшить фронтон фанерой и отделать фасад. После этого кровельные материалы можно будет поставить на крышу на высоте основного покрытия. Стыки окна и крыши потребуется утеплить, не помешает гидроизоляция. Такие окна для крыши сравнительно сложны в установке, требуется хорошо разбираться в том, как проводится данный монтаж.

Окна для крыши

Мансардные окна

Вторым распространенным типом окон являются мансардные. Они являются хорошими источниками света и могут преградить путь воде, устанавливать их нужно на крыши с уклоном не меньше 15-20 градусов. Мансардное окно — технически сложная конструкция, которая имеет хорошие характеристики. Такое окно отлично противостоит погодным условиям, не пропускает влагу и холод.

Изготовить такое окно самостоятельно вряд ли получится, если вы хотите качественную герметичную конструкцию, лучше приобрести ее на фабрике окон или в магазине. Стоят такие окна относительно недорого. Мансардное окно на крыше крепится благодаря специальной пластине. Для отвода осадков рама оснащается специальной рамкой из металла, она ограждает окно со всех сторон. Несколько выше центральной части окно имеет специальные петли. Они нужны для того, чтобы створку можно было открыть, но при этом вода стекла на крышу и не попала в помещение.

Окно на крыше

Материалы

Материалом изготовления рамы мансардного окна может служить:

  • алюминий;
  • дерево;
  • пластик (ПВХ).

Первый вариант является самым прочным. Но второй и третий обойдутся дешевле, а также не так сильно будут нагружать стропила своим весом.

преимущества окон

Преимущества окон для мансарды

Алюминиевые

Мансардные алюминиевые окна отличает долгий срок службы (до 70–80 лет), повышенная прочность и негорючесть. Плюс они более стойки к воздействию ультрафиолета и осадков, нежели деревянные и пластиковые аналоги.

Однако оконные блоки из алюминия достаточно тяжелы, что совсем не нужно на мансарде. Дополнительный вес крыше противопоказан. Перегружать систему стропил нельзя, иначе она может не выдержать нагрузок. А профили окон для жилых помещений на мансардном этаже придется брать с тремя или четырьмя камерами, иначе они не обеспечат должную теплоизоляцию.

Если хочется поставить окна из алюминия, то делать это следует только на новый строящийся дом после тщательных предварительных расчетов. В случае с уже построенным коттеджем лучше не рисковать. И еще один момент – несовместимость алюминия и меди. При контакте (даже через стекающую дождевую воду) эти два металла будут обязательно корродировать. Если кровля медная, то от выбора алюминиевых блоков лучше сразу отказаться.

алюминиевые окна

Алюминиевые окна отличаются прочностью

Деревянные

Рамы деревянных мансардных окон делаются из массива либо клееного бруса. А чтобы обеспечить должную влагостойкость, сверху древесину закрывают напыляемым полиуретановым слоем либо накладками из алюминия или пластика.

При этом брать для установки на мансарде классические блоки из дерева под покраску или лакировку не рекомендуется. Они слишком боятся воды, которой по кровле стекает в течение года немало.

Если интерьер мансарды отделан деревом, то независимо от размера мансардное окно с деревянной рамой в нем будет смотреться наиболее выигрышно. Однако любое изделие из древесины требует бережного к себе обращения. Об этом также не стоит забывать при выборе.

деревянные окна

Деревянные окна добавляют тепла и уюта в дизайн дома

Пластиковые

Мансардные окна из пластика (металлопластика) отличает практичность, долговечность в 20–30 лет, влагоустойчивость и дешевизна. Их не требуется постоянно подкрашивать и ремонтировать, как деревянные варианты. А в сравнении с алюминиевыми аналогами они меньше стоят и обладают лучшими теплоизоляционными характеристиками при схожем весе и количестве камер.

Однако пластиковые окна горючи. Плюс в отличие от деревянных блоков, они менее красивы на вид и практически не поддаются ремонту в случае поломки.
При этом выбирая дренажные насосы для грязной воды или стабилизаторы для газовых котлов, приходится анализировать массу их технических параметров. С выбором для мансардной крыши оконных конструкций по материалу все гораздо проще. Если во главу угла ставится экологичность, то стоит взять дерево. Если нужна наиболее дешевая конструкция, то лучше ПВХ не найти. А алюминий – это надежность и долговечность.

пластиковые окна

Пластиковые окна отличаются многообразием конструкций и форм

Что нужно учитывать при выборе

Помимо материала изготовления при выборе мансардных окон необходимо учитывать:

  • конструктивные особенности крыши (наклон ската и высоту расположения оконного блока);
  • тип кровельного материала и шаг укладки стропил;
  • габариты чердачного помещения и требуемый поток солнечного света;
  • потребность в наличие свободного доступа на кровлю;
  • необходимость вентиляционного клапана;
  • цвет рамы с улицы и многое другое.

как выбрать окно на мансарду

Конструкции окон

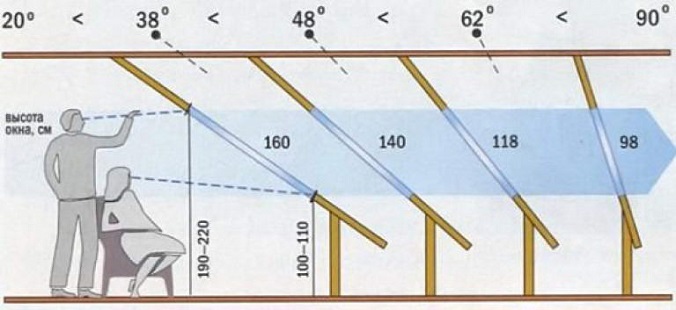

Высота и угол установки на крыше

Чтобы угол обзора изнутри мансарды вышел оптимальным, от пола нижний край окна должен располагаться на высоте порядка 90–100 см, а верхний около 200 см. При этом надо учитывать наклон кровли. Приведенные цифры – это расстояние от пола до блока строго по вертикали. Непосредственно по наклонной крыше данные сантиметры будут больше в числовом выражении.

Чем выше и шире оконный блок, тем больше света с улицы получат комнаты на мансардном втором этаже. Однако высоко расположенное окно с ручкой под потолком проблематично будет открывать. При этом поднятая под самый конек оконная конструкция испытывает меньшие нагрузки от снега и дождя, нежели расположенная ниже.

как установить окно в мансарде

Светопропускная способность мансардных окон

Располагать мансардные окна рекомендуется подальше от:

  • ендов;
  • труб дымоходов и вентиляций;
  • желобов водостока;
  • горизонтальных участков крыши.

При выборе места монтажа следует избегать всех мест, где только возможно скопление дождевой воды или снега. Насколько бы качественно не оказался выполнен оконный блок для мансарды, избыточная влага ему в категорической форме противопоказана. А скапливающийся поблизости на кровле снег может просто закрыть солнечный свет.

Угол наклона может быть любым. Но чем он круче, тем быстрее по такому окну стечет вода и меньше на нем задержится снега. И главное здесь – это стропила. Они должны выдерживать раму со стеклопакетом и всеми возможными внешними нагрузками. Распиливать их под большой блок для расширения проема стоит только в крайнем случае. Лучше взять окно меньшего размера, нежели нарушать целостность имеющейся стропильной системы.

угол наклона мансардного окна

Угол обзора из окна в зависимости от угла наклона

Цвет окна с улицы

Большинство мансардных окон заводского исполнения выкрашены или имеют накладки двух цветов по RAL:

  1. 7043 – серый.
  2. 7022 – серо-коричневый.

Эти цвета производителями выбраны, потому что подходят по окрасу практически ко всем существующим вариантам кровельных материалов. Но каких-либо ограничений в этом вопросе нет. Если хочется, то можно поставить и белый или иной по расцветке оконный блок. Под заказ сейчас готовы сделать все что угодно. Однако обходится такой вариант обычно дороже, нежели два указанных выше.

В вопросе выбора цвета оклада окна следует ориентироваться на окрас кровли. Для коричневой керамической черепицы идеально подойдет рамный профиль серо-коричневого оттенка, а для шифера или разноцветной металлочерепицы лучше выбрать серый отлив. Но все в конечном итоге зависит от хозяина дома.

Другие особенности

На фото коттеджи с мансардными широкими окнами выглядят роскошно. Но чтобы так оно оказалось и в реальности, не стоит забывать об отоплении и правильности монтажа светопрозрачной конструкции. Что обычный на фасаде, что рассматриваемый на крыше мансарды оконный блок – в помещении под ними должен обязательно стоять радиатор. В противном случае на стеклопакете начнет образовываться конденсат.

При монтаже основное внимание следует уделить надежности крепления короба окна мансардного этажа к стропильной обрешетке и качеству исполнения гидроизоляции с утеплением. При этом от бруса стропил до внешней рамы необходимо оставлять зазоры по периметру в 2–7 см под теплоизоляционный материал.

При разборе крыши следует следить, чтобы кровельный пирог получил как можно меньше повреждений. Плюс перед установкой блока нужно смонтировать готовый гидроизоляционный фартук либо выполнить его из соответствующего материала вручную. Он обеспечивает дополнительную защиту, предотвращая протечки дождевой и талой воды с кровли в мансарду.

По нормативам на квадратный метр светопрозрачного остекления вертикально расположенного окна должно приходиться около 7 кв. м пола, а наклонного мансардного варианта – порядка 10 кв. м. Подбирать блок по площади следует исходя из этих рекомендаций.

Но многое здесь зависит от имеющейся обрешетки стропильной системы. Как минимум, оконная конструкция должна опираться на сквозной горизонтальный брус. В отдельных случаях разрешается подставить снизу под новый такой сегмент подпорки, но лучше ничего не ломать изначально.

конструкции окон

Конструктивные особенности окон

Оформление окон для мансарды

Изнутри задекорировать мансардные окна можно легкими текстильными шторами. Использовать для этого тяжелые гардины не стоит. Они будут выглядеть слишком негармонично и массивно в пространстве мансарды. Лучше предпочесть что-нибудь более изящное и невесомое.

Также для интерьерного оформление окна на мансарде подойдут:

  • жалюзи-плиссе;
  • маркизы;
  • обычные занавески;
  • тканевые роллеты.

Главная задача таких завес – это при необходимости отсечь лишний солнечный свет с улицы. В летний полдень солнце через встроенное в крышу окно будет просто печь под прямым углом. И оконный декор должен в подобных случаях полностью закрывать стекло, пропуская солнечные лучи по минимуму.

С одной стороны шторки для мансардных окон должны быть легкими, а с другой – максимально плотными на просвет. При этом в соответствии с дизайном интерьера стиль занавесей можно выбрать любой. Только помните, что они висят на мансарде не столько классически вертикально, сколько под углом и немного на потолке.

Если размеры мансардных окон, установленных на жилом чердаке, большие с широким и высоким остеклением, то для них стоит выбрать рулонные шторы с электроприводом. Причем ткань следует подобрать со специальной влаго- и пылеотталкивающей пропиткой. Такой вариант меньше загрязняется, а для открытия окна достаточно нажать кнопку.

Интерьерное оформление теплой мансарды – процесс крайне увлекательный. Надо лишь включить фантазию и четко себе представлять как будет использоваться декорируемое помещение. Это разобраться, что делать, если тухнет газовый котел, зачастую сложно и требует определенных технических познаний. При декорировании интерьера главное это желание создавать что-то необычное и развитое воображение.

Дизайн

Выбрав геометрию и материал для окна на крыше, нужно внимательно разобраться и с его дизайном. Для стиля шале характерны занимающие значительную площадь панорамные окна. Романские (в средневековом стиле) конструкции сравнительно невелики и скорее напоминают щели. Если здание выдержано в готическом духе, стоит использовать стреловидные, устремленные кверху проемы либо имитацию языков костра (это уже поздняя готика). Далеко не все, конечно, будут удовлетворены таким стилистическим набором.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные
Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Барочная архитектура лучше всего сочетается с криволинейной формой окон – круглой, эллипсовидной и так далее. Подвид таких элементов – французские окна, которые начинаются практически от самого пола. Классицизм в том виде, в каком он пришел к концу XVIII – началу XIX столетий, всегда выглядит просто и монументально. Широко используются симметричные построения и правильные по геометрии элементы. Не будет стилистической ошибкой использование импостов на нижних створках и причудливо изогнутых перемычек.

Совершенно иначе к оформлению светопрозрачных конструкций подошли в эпоху модерна – с начала ХХ века.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Подражая этому стилистическому направлению, придется отказаться от любых прямых линий и угловатых конструкций. Допускается использование добавочных перекладин для верхних фрамуг, оснащаемых прямыми либо закругленными средниками. Часто фрамуги делятся на незначительные сегменты, а вот нижняя часть створок всегда остается цельной. Функциональные стили, появившиеся чуть позднее, отличаются использованием несимметричных створок. Конструктивизм прежде всего выражается в строгих квадратных и прямоугольных исполнениях, а вот любителям ар-деко стоит предпочесть ступенчатые либо оформленные в виде зигзагов окна, обилие изогнутых плоскостей.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные
Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Размеры

Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

Ось открывания может быть расположена:

  • в середине;
  • наверху;
  • на 2/3 по высоте.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные
Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные
Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

Обычно расстояние от пола делают 90 – 120 см.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные
Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Варианты устройства

Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж. Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков.

Особым типом кровельных окон является «балкон».

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.

Кровельные окна: как называется окно в крыше мансарды, установка в кровле своими руками, крышные окна частных домов, встроенные

Установка рамы своими руками

Перед тем, как выполнить установку окна на крышу, необходимо прорезать в кровельном материале, например шифере, отверстие нужного размера. Далее на стропила крыши монтируют деревянный каркас из бруса 40×50 мм, в котором устанавливают оконную раму. Желательно пользоваться нержавеющими крепежными элементами. Сам каркас фиксируется на стропилах с помощью саморезов. Как вариант, можно обустроить каркасное, встроенное в крышу окно, которое будет параллельным основной кровле, однако, самостоятельно подобную работу лучше не проводить.

окно в крыше своими руками

Для гидроизоляции можно использовать такие герметики:

  • акриловые;
  • на основе битума;
  • силиконовые;
  • саморасширяющаяся паронепроницаемая лента.

Стоит отметить, что последний вариант является наиболее приемлемым. В верхней части щели можно заполнить герметиком на основе акрила. Желательно все работы выполнять в сухое и теплое время года. Однако для тех, кто все же хочет обустроить слуховое окно в крыше мансарды своими руками, опишем этот процесс более подробно.

Типы слуховых окон

Если речь идет о слуховом окне с плоской крышей, его нужно оборудовать водостоками. В связи с этим, уклон его ската должен быть в пределах 5-15º. Четырехугольное окошко с одно- или двускатной крышей должно иметь более крутые скаты с уклоном 15º.

Треугольные слуховые окна очень часто монтируются в загородных коттеджах. Данная конструкция предполагает отсутствие боковых стен, функцию которых выполняют скаты. Хотя в таком случае потребуется меньше усилий для выполнения гидроизоляции, все же доступ света через такие окна существенно снижен. Исключение составляют случаи, когда фасадная часть окна направлена на фасад всего здания. Одной из новых разновидностей слуховых окон является оконный проем округлой формы.

установка окна на крышу

Оптимальным выбором среди всех типов слуховых окон является разновидность форм зенитного фонаря. Наряду тем, что такая конструкция не утяжеляет крышу, она обеспечивает качественное освещение мансарды. Существуют нормативы для слуховых окон, которые учитываются во время проектирования: ширина проема не должна превышать ½ ширины мансарды, расстояние от пола до нижнего края слухового окна должно составлять от 0,9 метра. Качество освещения улучшается по мере увеличения высоты размещения окна.

Крепление каркаса в кровле

Устанавливать стропильную систему для слухового окна необходимо одновременно с монтажом общего каркаса крыши. В случае с двускатным окном, такой каркас будет представлять собой отдельную крышу в миниатюре. Примечательно, что возле проемов, где будут расположены слуховые окна, должны быть установлены усиленные стропила, которые смогут выдержать дополнительную нагрузку, передающуюся их стропильной системой.

окна для крыши частных домов

Поверх стропильных ног монтируются поперечины: верхняя будет соответствовать габаритам окна, а нижняя – должна быть расположена на уровне внешней стены здания. На нижнем брусе крепятся вертикальные опоры, соединенные вверху поперечной балкой. В результате, получается рама, которую нужно соединить с верхней балкой, помещенной на стропилах, при помощи продольных брусьев. После этого на данном каркасе будут крепиться стропильные ноги для слухового окна.

Какой каркас нужен для окна треугольной формы

Обратите внимание, что при установке перемычек не стоит ослаблять несущую способность основных стропильных ног, делая на них врубки. Для фиксации деталей каркаса желательно воспользоваться металлическими крепежами. Когда проверка уровней будет завершена, можно приступать к монтажу конька и малых стропильных ног для слухового окна на крыше. Облегчить работу по изготовлению стропил можно, если предварительно создать шаблоны. На боковых стенах слухового окна необходимо нашить влагостойкий отделочный материал. Финишное кровельное покрытие на слуховое окно настилают одновременно с перекрытием крыши на основном здании.

Чтобы избежать протечек и деформации деревянных кровельных конструкций, стыки между основной крышей и слуховым окном необходимо качественно гидроизолировать.


Основные разновидности окон в крыше дома

Часто возникает вопрос выбора: какой тип окна установить? Если домостроение старое, и нужно будет придерживаться уже имеющихся архитектурных решений, то лучше выбрать установку слухового окна. В новых, только построенных домостроениях, при принятии решения об обустройстве на кровле жилую мансарду, будет целесообразной установка мансардного окна.Виды окон на крыше дома

Для начала стоит рассмотреть основные особенности обоих типов окон, чтобы выбрать то, которое подойдет для конкретного здания.

Для установки окна слухового в крыше дома необходимы специальные ниши, которые уже должны иметься на кровле. Каркас треугольников-ферм стропил и стенок по бокам требует достаточно большого числа соединений с основной крышей, его очень сложно сделать без точных расчетов — «на глазок». Для этого необходимы чертежи, составленные подготовленным специалистом. Стенки по бокам и фронтон зашивают строительной фанерой и обшивают фасадным стройматериалом. На кровле размещают кровельные стройматериалы на одинаковом уровне с покрытием основной кровли. Обязательно проводят гидроизолирование и утепление места примыкания такого слухового окошка к крыше.

Второй тип – мансардное, закрепляется в пространстве между двух стропилин. Окна для мансарды, обычно являются препятствием для нормального схода воды с крова, поэтому проёмы такого конструктивного решения чаще устанавливают в крышах с 15-20° уклоном.

Окна на крыше дома: инструкция по строительству
Современные окна для мансард конструктивно достаточно сложны, хорошо защищены от протекания воды и проникновения через них холода внутрь помещений. Изготовить такую оконную конструкцию качественной и надежной самостоятельно невозможно. Лучше поэтому просто заказать изготовление окна у надежного и ответственного производителя. Закрепление к крыше окна мансардной конструкции осуществляется при помощи опорной пластины. Для отведения влаги рама имеет спецоклад, состоящий из стальной рамки, располагаемой вдоль всего окошка. Для его открытия конструкция окна имеет петли фрикционные, располагаемые немного выше от центра окна. Такая конструкция при открытии рамы окна предотвращает попадание скапливающейся воды внутрь помещения, а вся попадающая на нее влага стекает на кровлю.

Это тоже важно знать:  Конек вальмовой крыши: монтаж и устройство

Разновидности окон-дормеров

слуховое оно в кровле дома

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии. Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках. Наиболее распространены следующие конструкции дормеров:

  • Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
  • Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
  • Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
  • Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
  • Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
  • Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
  • «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

разновидности слуховых окон

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

  • Вентиляция. Это основная функция любого слухового окна. Без эффективно действующей вентиляции, в чердачном пространстве неизбежно будет концентрироваться сырость. А повышенная влажность, в свою очередь, приводит к образованию грибка и плесени, сокращающих срок службы кровельных конструкций и отделочных материалов.вентиляция в крыше через слуховое окно
  • Освещение. При обустройстве под кровлей жилого мансардного помещения, актуальным становится вопрос обеспечения в нём естественного освещения. Единственным доступным вариантом является слуховое окно, пропускающее в помещение солнечный свет.освещение в комнате со слуховыми окнами
  • Увеличение внутреннего пространства. Этим качеством обладают окна-дормеры, выходящие за пределы кровли. Чем больше они по своим размерам, тем больше дополнительной полезной площади получает мансарда.слуховое окно в мансарде
  • Выход на крышу. Слуховые окна можно использовать и в качестве технических люков для выхода на крышу. Такая необходимость может возникнуть для проведения ремонтных работ на кровле, и использовать для выхода слуховое окно — наиболее простой и безопасный вариант.

Читайте также:  Разновидности зенитных фонарей и их конструкции

В зависимости от того, является ли чердачное помещение жилым, или нет, слуховые окна могут застекляться, или забираться декоративной решёткой.

слуховое окно с декоративной решеткой

Стекло обеспечивает тепло в жилой мансарде, но позволяет вентилировать помещение только при открытии створки. Если чердак не жилой, то остеклять кровельные окна не рекомендуется. Лучше остановиться на варианте с решёткой или жалюзи, препятствующим проникновению на чердак кошек и птиц, но не препятствующих естественной вентиляции.

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

конструкция слуховых окон снипы и госты

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания. Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

стропильная система слухового окна

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона. Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

обшивка слухового окна

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

утепление и пароизоляция слухового окна

В качестве дополнительных рекомендаций можно учесть такие:

  • Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.расстояние между слуховыми окнами
  • Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.высота слухового окна

Как сделать слуховое окно своими руками смотрите в следующем видео:

Особенности выбора

При выборе типа слухового окна, нужно опираться на ряд факторов. Если чердак является не жилым, а окно нужно лишь в качестве вентиляционного отверстия, то лучше остановить свой выбор на фронтонном варианте. Это самый простой и малобюджетный тип слуховых окон, который легко вырезать даже в уже готовой крыше.

Когда владелец дома желает украсить кровлю декоративной конструкцией, придающей постройке оригинальный и изысканный вид, можно выбрать один из типов окон-дормеров. Благодаря своей конструкции, они хорошо заметны извне, и могут исполняться в различных дизайнерских вариантах. Они же решат проблему недостаточного объёма внутреннего пространства чердака.

дом со слуховым окном

Для жилых мансард более всего подойдут наклонные окна, установленные вровень со скатом крыши. Они обеспечивают отличное естественное освещение внутреннего пространства. В то же время мансардное окно — наиболее простой вариант для установки непосредственно в кровле, не требующий возведения дополнительных каркасных конструкций в виде стенок и фронтонов. Для хорошей теплоизоляции рекомендуется устанавливать в мансардных окнах стеклопакеты.

мансардные окна со скатом крыши

Слуховые окна являются не только архитектурно-эстетическим элементом конструкции дома, но и выполняют важные технические функции. Поэтому, к их выбору и обустройству следует подходить максимально ответственно, учитывая все факторы, влияющие на их эксплуатационные характеристики.

Создание оконного проема в существующей крыше

В индивидуальных домах иногда возникает необходимость обустройства в кровле оконного проема и установки в него окна. Переделывать полностью кровлю – достаточно дорогой, трудоемкой и сложный процесс, потому существуют возможности в несколько приемов сделать оконный проем для слухового окна.

Окна на крыше домостроения должны забирать не более 10% площади кровли под ними.

Проёмы значительных размеров на кровле приводят к высоким теплопотерям. Кроме этого, у больших окон стекла менее прочные и менее устойчивые к природным и механическим воздействиям извне, чем у окон небольших размеров. Оптимальный монтаж – размещение оконной рамы точно по центру кровли в промежутке между обеими несущими кровельными балками.

Монтаж окна в крыше дома

В начале работ вырезается отверстие необходимых размеров для создания проема в покрытии кровли, и начинается монтаж рамы окна. Ее размещают на несущих стропилинах кровли при помощи смонтированного отдельно деревянного спецкаркаса из брусьев 4х5 см. Лучше всего прикрепить детали этой конструкции к стропилинам при помощи неподдающегося коррозии стройматериала. Каркасные детали соединяют специальными саморезами для деревянных конструкций, плотно фиксируя их к стропилинам. Также устанавливают параллельно кровле домостроения слуховые каркасные окна, но для обустройства такого сложного и трудоемкого конструктивного решения лучшим будет привлечь профессиональных кровельщиков.

Герметизация и отделка проемов окон

Герметики, использующиеся для этих целей следующие: из силикона, битума, акрила и гидронепроницаемая саморасширяющаяся лента.

Лучшим герметизатором для кровельных окон является саморасширяющаяся лента, которая размещается по всей протяженности проема одним слоем. Отверстия и щели в верхней части оконной кровельной рамы можно загерметизировать герметиком из акрила. Работы по отделке и герметизации лучше проводить летом.

Виды слуховых окон

Слуховые кровельные окна на плоской кровле жилого дома обычно устанавливают вместе с желобами для стекания воды, поэтому у крыши должен быть наклон в пределах 5 – 15°. Прямоугольной формы конструкция кровли с одной или двумя скатными плоскостями напоминает окно с плоской кровлей, но у нее должен быть чуть больший наклон скатных плоскостей — более 15°.

Виды слуховых окон
Виды слуховых окон

Треугольное слуховое окошко чаще всего обустраивается на кровлях коттеджных и крышах загородных индивидуальных домостроений. У окна такого типа отсутствуют стенки по бокам, а их функции выполняют кровельные скаты. Подобный тип кровельного окна значительно уменьшает объем выполняемых с ним гидроизоляционных работ, однако снижает освещенность чердачного помещения и особенно мансардного, если фасадная сторона этого окошка не направлена на саму фасадную часть домостроения. В последнее годы можно встретить все чаще необычный — круглый — тип.

Это тоже важно знать:  Виды и конструктивные особенности люков выхода на крышу

Самым функциональным кровельным окном считается окошко – как зенитный фонарь. Внешне оно выглядит как легкая, почти невесомая деталь, не утяжеляющая кровлю, и главное, оно отлично освещает все мансардное помещение. Специалисты при создании проектов чаще всего придерживаются таких значений для определения размеров и количества слуховых кровельных окон: ширина не должна превышать ½ ширины мансардного помещения, нижняя их плоскость располагается от пола на высоте не менее 0,9 м, а чем слуховое кровельное окно будет установлено выше, тем большая освещенность будет в этом помещении.

Каркас слухового окна на крыше дома

Каркас слухового окна на крыше устанавливается в одно время с монтированием стропилин кровли дома. Если у крова две скатных плоскости — для оконного каркаса обустраивается своя стропильная система и обрешетка. Поэтому установка каркаса таких окон подразумевает под собой возведение отдельной своей мини-крыши. При обустройстве стропильной кровельной системы в участках планируемой установки слуховых окон, необходимо предусмотреть размещение будущих проемов, ограждающих ноги стропилин с усиленными прочностными характеристиками. Ведь стропилины и другие детали стропильной конструкции примут еще и массу элементов слухового окна на себя.

Затем на стропилины размещают поперечные бруски: верхний – соответствующий размерам самого окна, а на уровне с внешней стенкой домостроения — нижний. На нижнем брусе размещаются стойки в положении вертикально, связывающие вверху поперечные брусья. Получается оконная рама, скрепляемая продольными брусками с верхним брусом, размещенным на укрепленных стропилинах. Так получается готовый каркас, но без оконных стропилин. Мансардную систему стропилин обустраивают по образцу для основной кровельной конструкции.

Каркас треугольного окна

каркас треугольного окна
Размещая бруски-перемычки, нежелательно проводить крепление оконных деталей, врубая их в стропилины главной стропильной системы крыши, дабы не ослабить несущей возможности всех деталей. Все каркасные компоненты закрепляются с помощью стального оцинкованного крепежа.

Проверив прочность и надежность каркаса в горизонтальной и в вертикальных плоскостях, можно приступить к размещению конькового бруска и маленьких стропилин для слухового окна.

Чтоб значительно упростить трудоемкость работ, стропила вырезаются по предварительно изготовленной шаблонной заготовке. Стенки по бокам зашивают влагоустойчивым стройматериалом.

Оконная кровля укладывается в одно время с монтированием кровельного покрытия на всю крышу.

Важно: четко соблюдать последовательность выполнения работ во время монтажа деталей кровельных окон в крыше дома.

Конструкционное решение слуховых окон

Как говорит на слуховые окна СНиП:

  • их монтаж разрешен, если угол наклона кровли не менее 35 градусов;
  • вся площадь слуховых окон должна быть равной 1/300 площади горизонтальной проекции крыши здания;
  • потолочные балки, являющиеся для кровли опорой и каркасом, необходимо располагать непосредственно над окнами, которые монтируют на крыше.

Слуховые окна имеют собственную кровлю, у которой может быть самая различная форма. В последние годы все большую популярность приобрело треугольное слуховое окно с крутыми скатами кровли. Такую конструкцию предпочитают владельцы загородных усадьб и частных домовладений.

Подобный стиль отличается отсутствием углубления фронтонной стены со слуховым окном в крышу. Ее располагают на одном уровне с наружной стеной строения.

Благодаря значительной высоте помещения под островерхой крышей появляется возможность размещать на фронтоне слухового окна большие рамы, а в отделке мансарды использовать элементы, которые напоминают своды у кафедральных соборов.

Слуховые окна на чердаке

Кроме этого треугольное слуховое окно, как можно увидеть на фото, устанавливают на одной оси с окном дома, которое располагается под ним – поэтому оно не выглядит лишним, а воспринимается как единое целое с фасадом. Такое устройство слухового окна на крыше по причине большой крутизны скатов (64 градуса), к сожалению, полезную площадь мансарды не увеличивает.

Поскольку крыша слухового треугольного окна опускается к основной кровле здания до формирования разжелобка, проблема с гидроизоляцией мест стыка боковых стен с крышей отсутствует. Это обстоятельство облегчает отделку и герметизацию не только окон, расположенных на крыше, но кровельного покрытия на доме. Чтобы установка была произведена правильно, потребуется в процессе работы выполнять измерения и производить расчет слуховых окон на крыше. а точнее их конструкционных элементов.

Для чего нужны слуховые окна на чердаке

В первую очередь слуховое окно устанавливают на крыше для обеспечения вентиляции чердака. Если помещение предполагают использовать в качестве жилой комнаты на чердаке. тогда оно необходимо и для создания естественного освещения. Еще одной причиной, для чего нужно слуховое окно – это возможность покинуть пределы дома через кровлю в случае экстренной ситуации – пожара, наводнения и т.д. Такие окна являются неотъемлемой частью внешнего облика здания, придавая ему неповторимость и индивидуальность.

Слуховые окна на крыше

Слуховые окна на крыше выполняют не только декоративные, но и сугубо практичные функции. Они предназначены для притока свежего воздуха, освещения чердаков и облегчают доступ на крышу дома .

Слуховые окна необходимы для освещения чердаков, облегчения доступа на крышу дома и обновления притока свежего воздуха.

Существует несколько версий происхождения названия слухового окна. Согласно первой, термин возник от русского слова «слух», которым раньше обозначали отверстие для проветривания. Вторая версия, больше похожая на городскую легенду, гласит, что название пошло от фамилии московского мастера Слухова, который заведовал работами по возведению кровли столичного Манежа. Якобы первоначальный проект крыши не предполагал устройства окон для проветривания, что привело к перегреву и деформации конструкций. Информация об этом дошла до императора Александра I, и тот приказал Слухову доработать кровлю, оборудовав ее дополнительными окнами.

Виды слуховых окон

Слуховые окна на чердаке

Рисунок 1. Виды слуховых окон в зависимости от положения относительно поверхности крыши

Долгая история развития архитектурных стилей предопределила возникновение большого количества разновидностей слуховых окон. Такие конструкции встречаются в домах в стиле барокко, готики, ренессанса. Оформленные фигурной лепниной, они носят название «люкарны». Среди наиболее часто используемых окон в современном строительстве выделяют такие виды:

  • по количеству скатов – односкатные и двускатные;
  • по форме кровли – вальмовые, плоские французские, арочные;
  • по форме окна – треугольные, прямоугольные, квадратные, круглые;
  • в зависимости от положения относительно поверхности крыши – встроенные или размещенные в одной плоскости с фасадом (рис. 1).

Существует и другая классификация слуховых окон, в зависимости от конструктивного решения расположения на крыше:

  • в щипцовой или боковой стене – такие окна имеют вид треугольников в верхней части крыши;
  • дормер и антидормер – соответственно выступающее или утопленное в плоскость кровли окно;
  • наклонное – его поверхность параллельна кровле (рис. 2).

Функции и особенности

Слуховые окна на чердаке

Рисунок 2. Виды слуховых окон в зависимости от конструктивного решения расположения на крыше.

Проектирование слуховых окон четко описано в нормативном документе СНиП II-26-76. Согласно этому нормативу, такие конструкции предназначены для избегания образования конденсата вследствие перепада температур между отапливаемым домом и холодным чердаком. Рекомендуемая площадь слуховых окон должна быть не меньше 1/300 общей площади крыши. Исходя из этого показателя, нужно будет рассчитать размеры конструкции для вашей крыши.

Помимо вентиляции, слуховое окно на крыше предназначено для освещения чердака, в особенности если на нем оборудованы жилые помещения. Не стоит отбрасывать и чисто эстетические свойства таких окон. Они придают дому красивый, уютный вид, особенно если подобраны со вкусом и гармонично вписываются в общий ансамбль постройки.

Еще одна критически важная особенность конструкции заключается в том, чтобы во время сильного ветра и урагана давление под крышей выравнивалось с атмосферным давлением. В противном случае из-за разности давлений возникнет подъемная сила, которая будет пытаться сорвать кровлю. Важно, чтобы слуховые окна были постоянно хоть немного открыты, поэтому их не используют в жилой мансарде.

Конструктивные особенности

Монтаж слухового окна.

Слуховое окно должно быть не просто «нашлепкой» на крыше дома, а красиво вписываться в его структуру. Правильно подобранная конструкция не перегружает вид строения, а дополняет его. Проектирование окна такого типа должно осуществляться с соблюдением строительных норм. Длительная историческая практика возведения таких конструкций привела к тому, что возникли некоторые особенности их создания. Например, их не следует располагать слишком близко к карнизу или коньку крыши, а тем более выдвигать за пределы уровня стены дома. Это может значительно нарушить баланс не только кровли, но и всего сооружения в целом.

Если вы хотите расположить на крыше два, три или больше окон, то расстояние между ними должно быть не меньше 80 см, так как меньший зазор затрудняет монтаж покрытия, делает практически невозможным его обслуживание и приводит к задержкам снега в зимний период.

При проектировании слуховых и мансардных окон можно столкнуться с трудностями создания их каркаса: он имеет довольно сложное строение, так как должен выдерживать большие нагрузки. Места стыка с кровлей следует особо тщательно изолировать от внешних факторов – температуры и влажности, так как швы здесь являются самым слабым местом конструкции.

Этапы создания слухового окна

Создание слухового окна должно осуществляться одновременно с возведением крыши здания. Для начала следует составить подробный проект конструкции и согласовать его со специалистами.

Каркас слухового окна практически полностью соответствует структуре крыши. Здесь тоже есть свои стропила, обрешетка и конек. Единственное отличие в том, что для поддержки покрытия и установки оконной рамы устанавливаются вертикальные балки – стропильные ноги. По высоте рама ограничивается двумя горизонтальными балками. После установки скатов и соединения их со стропилами основной части крыши получают готовый каркас слухового окна.

Соединения рекомендуется осуществлять не врубками в древесине, а надежными металлическими соединительными элементами – анкерами и болтами. Нарушение целостности материала приводит к ослаблению их несущей способности.

Все работы должны производиться с предельной точностью, так как усиленная ветровая нагрузка будет всегда направлена на попытки разрушения конструкции. Еще один деструктивный фактор – возникновение завихрений воздуха в углах. Их следует дополнительно укреплять и изолировать от попадания ветра и дождя.

По завершении установки каркаса его в обязательном порядке проверяют на соблюдение вертикального и горизонтального положения. Любой перекос может стать фатальным, так как приложенная к конструкции нагрузка очень большая.

Слуховые окна на чердаке

Схема монтажа каркаса слухового окна.

Следующий шаг – монтаж конька и стропильных ног. Для того чтобы в точности соблюдать все размеры, их вырезают по предварительно изготовленному шаблону.

Кровельный материал устанавливается одновременно с основными работами по перекрытию всей крыши. Боковые стенки конструкции обшивают влагостойкими материалами. Особое внимание отводят местам стыка слухового окна с наклонной плоскостью кровли. Эти швы обрабатывают герметиком, изолируют, используя прижимные планки, полимерные мембраны.

Если вы хотите сделать боковые стенки деревянными, то кровельные доски крепят к обрешетке, которая закреплена на стропилах с шагом 500-550 мм. В зависимости от вашего пожелания обшивка может иметь вертикальное, горизонтальное или наклонное направление установки. Иногда эти способы комбинируют, чтобы разнообразить внешний облик дома.

Вследствие постоянного действия ветра покрывать боковые стенки конструкции штукатуркой не стоит, так как от небольших движений и вибрации она будет разрушаться. Лучше облицевать их изнутри деревянной вагонкой.

Как бы надежно ни была сделана гидроизоляция, все равно существует риск попадания воды на чердак через мелкие щели по периметру слухового окна. Чтобы уменьшить этот риск, вокруг места «врезки» конструкции в кровлю делают так называемый воротник из кровельной листовой стали. Он служит для отвода в сторону воды и по своему строению является аналогом металлического подоконника.

В последнюю очередь осуществляется монтаж оконной рамы. Она должна иметь специальные жалюзи, которые будут обеспечивать постоянный приток свежего воздуха, одновременно с этим противодействуя попаданию внутрь чердака дождя и снега. Так как жалюзи будут открыты постоянно, их можно оборудовать изнутри мелкой противомоскитной сеткой, чтобы избежать нашествия насекомых в теплый период.

Важно понимать, что слуховые окна предназначены прежде всего для проветривания пространства под крышей и компенсации внешнего атмосферного давления, а уже потом – для выполнения декоративных функций.

Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими.

Прежде чем построить дом, следует составить детальную схему не только стен и внутренних помещений, но и крыши, произвести расчеты надежности конструкций. Только так вы получите гарантию длительного срока службы своего жилища и отсутствие проблем с его эксплуатацией.

Конструкционное решение слуховых окон

Как говорит на слуховые окна СНиП:

  • их монтаж разрешен, если угол наклона кровли не менее 35 градусов;
  • вся площадь слуховых окон должна быть равной 1/300 площади горизонтальной проекции крыши здания;
  • потолочные балки, являющиеся для кровли опорой и каркасом, необходимо располагать непосредственно над окнами, которые монтируют на крыше.

Слуховые окна имеют собственную кровлю, у которой может быть самая различная форма. В последние годы все большую популярность приобрело треугольное слуховое окно с крутыми скатами кровли. Такую конструкцию предпочитают владельцы загородных усадьб и частных домовладений.

Подобный стиль отличается отсутствием углубления фронтонной стены со слуховым окном в крышу. Ее располагают на одном уровне с наружной стеной строения.

Благодаря значительной высоте помещения под островерхой крышей появляется возможность размещать на фронтоне слухового окна большие рамы, а в отделке мансарды использовать элементы, которые напоминают своды у кафедральных соборов.

Кроме этого треугольное слуховое окно, как можно увидеть на фото, устанавливают на одной оси с окном дома, которое располагается под ним – поэтому оно не выглядит лишним, а воспринимается как единое целое с фасадом.

Такое устройство слухового окна на крыше по причине большой крутизны скатов (64 градуса), к сожалению, полезную площадь мансарды не увеличивает.

Поскольку крыша слухового треугольного окна опускается к основной кровле здания до формирования разжелобка, проблема с гидроизоляцией мест стыка боковых стен с крышей отсутствует.

Это обстоятельство облегчает отделку и герметизацию не только окон, расположенных на крыше, но кровельного покрытия на доме. Чтобы установка была произведена правильно, потребуется в процессе работы выполнять измерения и производить расчет слуховых окон на крыше, а точнее их конструкционных элементов.

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница.

Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов.

В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса.

Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

  1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
  2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены.
  3. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
  4. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
  5. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
  6. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
  7. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Монтаж нижней части окна

Сверху обшивки кровли на здании крепят балку разжелобка, в нее будут упираться концы стропил двускатной для слухового окна крыши.

Эту часть работы делают, когда завершена обшивка кровли постройки листами водостойкой фанеры. С целью повышения прочности настилать эти листы начинают от боковых стен окон.

Размеры и месторасположение опорной балки определяют таким образом:

  • от внешней кромки фронтона к концу стропильной балки протягивают намеленный шнур и отбивают им линию;
  • измеряют длину полученной меловой линии и вырезают из дерева заготовку для опорной балки;
  • ее боковую наружную кромку срезают под углом в 64 градуса;
    прибивают в соответствии с линией, намеченной с использованием мела.

Заготовки стропил для низа кровельного ската окна на крышу делают по единому шаблону. При монтаже их концы подрезают до нужных размеров и устанавливают на место.

На заключительном этапе, когда обустраивается крыша со слуховым окном, надо обшить кровлю этого окна листами фанеры.

Выполнять работу, начинают в направлении сверху от конька. Стоя на самом верху, фанерный лист ориентируют вдоль его верхней кромки. Затем, расположившись внизу, измеряют и крепят остальные угловые элементы.

[spoiler title=”Источники”]

  • https://kryshadoma.com/cherdak/kakie-byvayut-krovelnye-okna-vidy-i-varianty-ustanovki-svoimi-rukami.html
  • https://stroy-podskazka.ru/krysha/okna/
  • https://oknanagoda.com/okna/mansardnie/kakie-byvayut-okna-v-kryshe.html
  • https://sdelat-dom.ru/remont/okna-dveri/mansardnye-okna/
  • http://www.krovlyakrysh.ru/dobornye-elementy/prochie-elementy/okna-v-kryshe-doma/
  • https://balkon4life.ru/osteklenie/krysha/ustrojstvo-sluhovyh-okon/.html
  • http://krovlya-mp.ru/sluhovye-okna-na-cherdake.html
  • https://balkonka24.ru/sluhovoe-okno.html

[/spoiler]

Ссылка на основную публикацию
