Конек крыши своими руками: как сделать и закрепить, устройство и самостоятельная установка

Коньковый узел и его особенности

Содержание

С обустройством конькового узла сталкиваются на последнем этапе создания кровельной конструкции. От того, насколько качественно будут выполнены монтажные работы, будет зависеть надежность всей крыши.






Основными задачами, на решение которых направлена установка, являются следующие:

Защита от пагубных факторов. Не обеспечив ее должным образом, можно столкнуться с гниением и полным разрушением всей стропильной конструкции, появлением гнезд, проникновением всевозможных насекомых, избавиться от которых не так просто.

Обеспечение должной циркуляции воздушных масс. В случае правильного монтажа конек работает в тандеме с вентиляционным зазором, обустроенным при установке обрешетки. Он пропускает теплый воздух, богатый парами, создавая условия для должной вентиляции.

Получение эстетически завершенной кровли. Будучи одновременно декоративным элементом, правильно подобранный профиль способен превосходно украсить все строение. Для наглядности можно ознакомиться с многообразием фото конька крыши, выложенным в сети, или обратить внимание на уже построенные дома.

Совет! Рассматриваемый дополнительный элемент лучше приобретать у того же производителя, что изготавливал сам кровельный материал. Тогда нет риска несовпадения по цвету.

Чтобы рассчитать количество, следует узнать длину кровельной конструкции по карнизу. К имеющимся значениям прибавляется 10-15% для обеспечения нахлеста и подгонки. Размеры коньков крыши бывают различными, стандарт длины составляет 2 метра, форму можно заказать по индивидуальным замерам.

Как обустроить конек кровли

Уголок можно изготовить самому, имея обрезки оцинкованного железа и киянку. Обрезки соответствующего размера необходимо уложить по размеченной линии. Далее, при помощи киянки, выстукивая лист до необходимого профиля, вы получаете нужный вам уголок. Применять молоток не следует, так как он может повредить цинковое покрытие листа.

Для уголка размеры обрезков оцинкованного железа могут быть 240-300 миллиметров по ширине, 2000 миллиметров по длине.

На приведенном выше рисунке показано, как необходимо крепить уголок конька к двускатной мансардной крыше. Обязательным условием считается, что перекрытие элементов конька при укладке должно быть не менее 10 сантиметров, а сторона уголка, которая используется, соответственно, 12-15 сантиметров.

При набивании гвоздей, добивайтесь того, чтобы они пробивали волновой шифер и затрагивали обрешетку. Для достижения этого условия, иногда приколачивают дополнительный брус на обрешетку там, где располагается конек. Если случается необходимость при проведении работ, то коньковый брус можно не обустраивать. Тогда уголок конька прибивают к обрешетке.

В недавние времена, устанавливая конек, промежутки между покрытием крыши и уголком замазывали раствором. Сейчас подобные работы производят при помощи монтажной пены.

Внимание! Обустройство конька на кровле самостоятельно не является сложной работой, но требует соблюдения правил безопасности, так как производится на достаточной высоте.

Прежде чем начать обустройство конька, имеет смысл определиться с высотой конька и конькового прогона.

Высота конька будет напрямую зависит от некоторых существенных факторов. Во-первых, высота определяется формой крыши и остротой наклона ее скатов. Во-вторых, влияние на высоту оказывает то покрытие, который вы выбрали для своей крыши.

Выбрав понравившееся вам покрытие для крыши, начинаются работы по обустройству конька, предварительно посчитав его высоту.

Конёк кровельной системы, его назначение и виды

Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.

Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.

Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши

Зачем нужен конёк крыши

На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.

На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие

Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.

Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.

В зависимости от формы крыши и угла между скатами коньки бывают:

  • коническими;
  • угловыми;
  • рельефными;
  • фигурными.

Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и соломенных крышах для образования конька используется основной материал кровли.

На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы. Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.

Фотогалерея: основные виды коньковых планок


Плоский конёк надёжно соединяет противоположные скаты крыши


Форма перехода скатов крыши повышенной прочности

Читайте также:  Навес своими руками — красивые идеи, лучшие проекты и советы как построить навес своими руками (90 фото и видео)


Прямоугольный конёк подходит для большинства видов кровельного покрытия


Скаты соломенной кровли соединяются основным материалом укрытия







Виды конька крыши с характеристикой

Конёк крыши — это прямая линия, образованная пересечением скатов щипцовой кровли. Формирование этой линии происходит в процессе установки стропильных ног под определённым углом. Поэтому решающим фактором для получения прямолинейного конька является правильная установка стропильной системы. Если это условие соблюдено, испортить конёк дальнейшими действиями невозможно.

Коньки для различных кровельных покрытий

Большинство современных кровельных покрытий комплектуются коньковыми элементами, предназначенными для использования именно с ними. Это коньковые планки специальной формы или коньковая черепица. Для изготовления деталей конька применяется такой же материал, как и для основного покрытия.

Конёк для металлочерепицы, профлиста и композитной черепицы

Материалом для изготовления коньковых деталей является стальной лист с оцинковкой толщиной от 0,7 мм. Часто поверх него наносится дополнительная защита из полимерных материалов. Цвет покрытия конька подбирается в тон к основному цвету кровли. Гамма расцветок соответствует шкале RAL.

Коньковая планка для крыши из профнастила изготавливается из оцинкованного стального листа толщиной 0,7 мм

Такие же коньки используются для кровли из композитной черепицы.

Установка коньков производится специальным крепежом с эластичными шайбами с применением уплотнителей. Крепёж часто входит в комплект кровельного материала, а цвет подбирается соответственно основному цвету покрытия.

Конёк для кровли из шифера

Учитывая свойства материала, конёк для него подбирается такой же, как для вышеупомянутых покрытий. Если применяется обычный серый шифер, используется конёк из обычной оцинковки. Крепление при монтаже производится специальными шиферными гвоздями с резиновыми прокладками.

Оцинкованные коньки наиболее подходят для шиферной крыши

В настоящее время шифер выпускается различных цветов. В таком случае и конёк подбирается в тон покрытию.

Для цветного шиферного покрытия можно подобрать соответствующий цвет коньковой планки

Читайте также:  Ломаная крыша — устройство, варианты, инструкция по монтажу

Конёк для ондулина и аналогичных материалов

При использовании этих материалов конёк поставляется в комплекте с кровлей. Материал изготовления тот же, что и для основного покрытия. А также по цвету подбирается крепёж.

Коньки для ондулина изготавливаются из того же материала, что и основное покрытие

Коньки для битумной черепицы

Для такого покрытия кровли производится конёк специальной формы, который включается в комплект поставки.

Для коньков используются те же изделия, что и для карнизного устройства. По перфорированию гонт карнизных вставок делится на три части, называемые коньковыми черепичками. При подготовке удаляется защитная плёнка с нижней стороны. При монтаже черепичка перегибается пополам и устанавливается перегибом по коньку кровли. Крепление производится четырьмя кровельными гвоздями — по два с каждой стороны.

Конёк для крыши из битумной черепицы устанавливается с перегибом и крепится гвоздями

Конёк на фальцевой кровле

Для фальцевой кровли конёк специально не производится. Его формируют в процессе установки кровли, и называется он коньковым фальцем. Устройство ровного фальцевого соединения на коньке крыши является показателем мастерства кровельщика.

На фальцевой кровле переход между скатами изготавливается в виде конькового фальца

Для других видов кровель, таких как сланцевые, камышовые или соломенные, материалом для конька служит, как правило, основной материал покрытия.

Как предусмотреть вентиляцию конька крыши

Конек защищает чердак от проникновения внутрь воды в случае осадков. Но есть и еще одно его предназначение. Конек является важным элементом для осуществления вентиляции чердачного помещения. Особое значение вентиляция приобретает, когда крыша делается утепленной.

Вентиляция обустраивается по следующей схеме:

После окончания монтажа стропильных балок, на них можно набивать пленку гидроизоляции. Пленка крепиться на ноги стропил в поперечном направлении. Крепление ее осуществляется полосами, и необходимо следить за тем, чтобы верхние полосы заходили на нижние с нахлестом не менее 15 сантиметров. Пленка в месте швов соединяется специальной лентой.

На рисунке, представленном ниже, показана схема вентиляция крыши:

  1. Пароизоляция.
  2. Утеплитель.
  3. Гидроизоляция.
  4. Вентиляция в два слоя.
  5. Однослойная вентиляция.

Далее, поверх гидроизоляции и вдоль стропил устраивается контробрешетка. Поверх контробрешетки, в поперечном от нее направлении, набивается обрешетка.

Далее на обрешетку настилается покрытие. Материал для кровли отличается разнообразием и отвечает любому вкусу домохозяина: шифер, ондулин, металлочерепица и т.д.

Обязательно необходимо позаботится о гидроизоляции, которая защитит стропильные ноги кровли от скапливающегося конденсата. Так же пленка помешает затеканию воды в чердачное помещение через щели в покрытии кровли.

В дополнении к этому, пленка гидроизоляции будет защищать стропила от гниения, а имеющиеся металлические соединения от появления ржавчины.

Если должным образом не устроить вентиляцию, то конденсат, скапливающийся между гидроизоляцией и кровельным материалом будет оседать на пленке. Это лишь ускорит процесс гниения обрешетки и распространение ржавчины на металлических креплениях.

Если вы делаете теплую кровлю, то подразумевается, что ниже гидроизоляции, обустраивается утепляющий слой. Утеплителем служит, как правило, минеральная или базальтовая вата. Сам утеплитель является гигроскопичным, то есть хорошо впитывающим влагу. Кроме того, если система вентиляции на вашей крыше обустроена не должным образом, то влага, накапливаясь в слое теплоизоляции, ухудшает ее свойства. Эта же проблема ведет к интенсивному гниению стропил, так как утепляющий слой находится между ними.

Для предотвращения попадания влаги, обустраивают отверстия для проветривания. Внизу у подшивки карнизов делают вентиляционные зазоры, через которые поступает воздух и происходит необходимая вентиляция.

В дополнение к таким зазорам предусматриваются некоторые щели между гидроизоляцией и материалом покрытия кровли. Кроме того, необходимо сделать отверстия между скатами, сквозь них будет выходить влажный воздух. После этих мероприятий приступают к монтажу самого конька.

Проветривание кровли можно осуществить и альтернативными способами, которые зависят от покрова крыши. Если необходимо, то предусматриваются другие варианты вентиляции кровли в дополнение к имеющимся

Процесс монтажа

Качество монтажа конькового профиля напрямую влияет на эффективность защиты от проникновения влаги и циркуляции воздуха. Чтобы не допустить ошибку, следуйте следующим рекомендациям кровельных мастеров:
Монтаж профиля на крышу

  1. Во время укладки кровельного покрытия, отступите от верхней части ската несколько сантиметров так, чтобы на коньковый брус установить вспомогательный брусок, увеличивающий высоту конька.
  2. С помощью полосы высокодиффузной мембраны, пленки или рубероида гидрозолируйте ребро между скатами. Слой гидроизоляции зафиксируйте степлером и силиконовым герметиком.

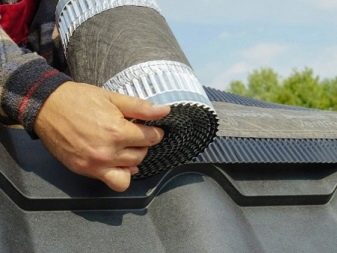

  3. Возьмите вентиляционную ленту, снимите с клеевой стороны защитную пленку и наклейте вдоль конька на оба ската. Она необходима для того, чтобы воздух свободно выходил из-под крыши, проветривая стропильную систему, не допуская ее загнивания. Для организации мощной принудительной вентиляции используют специальные коньковые аэраторы из пластика.
  4. Начинайте монтаж конькового профиля от одного из торцов дома, вынеся его вперед на 2-3 см за пределы крыши. Разместив первый сегмент профиля, проверьте, ровно ли он лежит и зафиксируйте с помощью шуруповерта и кровельных саморезов. Шаг между саморезами – 30-40 см.
  5. Вторую деталь наденьте на первую с нахлестом 7-10 см, разместите ровно и зафиксируйте. Продолжайте монтаж, пока не достигнете другого конца крыши. Последний участок кровельного профиля вынесите на 2-3 см за пределы крыши. Для подгонки и подрезки в размер используйте ножницы по металлу, ножовку или болгарку.
  6. Вставьте в торцевые отверстия конькового профиля специальные заглушки, если они поставляются в комплекте с выбранной вами моделью.

Обратите внимание! В строительных магазинах представлены коньковые профили, подходящие для разных углов скатов крыш. Поэтому, отправляясь за деталью для оформления конька, точно определите уклон и проконсультируйтесь с продавцом, подходит ли вам понравившаяся деталь.

Из каких элементов состоит конек для кровли

Узлы конька кровли имеют сложный состав. Кроме коньковой планки — 1
доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.

Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:

  • Размеры крыши.
  • Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
  • Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.

Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.

4

Из каких элементов состоит узел конька

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

ОБРАТИТЕ ВНИМАНИЕ!Установочные данные каждого конкретного добора являются индивидуальными и определяются исходя из рекомендаций поставщика и общих строительных норм. Собственно, подсчет количества материала — задача несложная, по имеющейся длине крыши требуется подсчитать количество коньковой планки с учетом обязательного 5-сантиметрового нахлеста.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

7

Вентилируемый конек кровли

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

10

Монтаж уплотнителя

Установка конька крыши начинается с установки гидроизоляции:

  1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
  2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
  3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
  4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
  5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
  6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
  7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

ОСТОРОЖНО!Работы по установке конька являются опасными и требуют наличия страховки. Для контроля соблюдения точности монтажа необходимо наличие напарника на крыше, кроме этого нужен как минимум один работник внизу, чтобы подавать новые планки по мере установки.3

Схема устройства

5

В разрезе

6

Уплотнитель и вентиляционная лента

Другие виды доборных элементов

Кроме коньков, изготавливаются:

  • Ендовы. Оформление стыков плоскостей во впадинах.
  • Стеновые уголки. Оформляют места примыкания кровли к стенам.
  • Карнизные и ветровые планки.
  • Оконные сливы.
  • Снеговые барьеры. Удерживают снежные массы от нештатного схода с крыши.

8

Доборные элементы

Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.

Элементы и комплектующие для монтажа

Грамотная установка коньковой планки возможна при правильном подборе комплектующих для нее. Их назначение — обеспечение герметизации верхнего стыка скатов кровли, защита обрешетки и стропил от протечек и сырости, ведущей к гниению и разрушению деревянных деталей. Главным образом эту функцию выполняют уплотнительные элементы.

Они делятся на:

  • профильные — из вспененного полиэтилена. Их плюс в том, что их подбирают под конкретные параметры конкретного конькового элемента;
  • универсальные — из полиуретановой пены, фильтруют снег и грязь, обладают водоотталкивающими свойствами;
  • саморасширяющиеся — для них материалом служит пропитанный полимером полиуретан, иногда с акриловой пропиткой. Имеют клеящийся слой, могут использоваться для заполнения любых пустот.

Также в комплект конькового элемента включены:

  • герметик;
  • вентиляционная лента;
  • держатель для громоотвода.

Конек должен иметь отбортовку, придающую ему жесткость и законченный вид, а его ширина должна составлять не менее 15 см.

Описание технологии монтажа

Монтаж конька
Первый этап — это чертеж, на котором должны быть отражены возможности установки коньковой планки. Этот этап предусматривается на стадии кладки кровли, должен включать в себя просчет зазора между скатами, который не должен быть слишком широким. Сильных погрешностей более 2 см необходимо избегать. Также важно учесть обязательный нахлест 5 см между соседними деталями.

Следующий шаг — выбор формы, цвета и материала конька. Он должен смотреться естественно, как часть единой конструкции кровли.

Перед монтажом важно убедиться в том, что коньковая ось не имеет сильной кривизны, иначе совмещение деталей станет невозможно. По линии стыка укладывают слой гидроизоляции.

Пазы для конька заполняют прослойкой из уплотнителей или стекловаты. Укладывать их необходимо достаточно рыхло, чтобы оставить возможность вентиляции. Из этих же соображений придется отказаться от идеи использовать монтажную пену: она полностью перекроет вентиляцию в доме. Дополнительный слой уплотнителя укладывается, если есть опасения, что зимой под коньковую планку будет попадать снег. Укладывают его при помощи рубероида по линии стыка плоскостей кровли.

Теперь можно укладывать планки. Для этого используются специальные саморезы с резиновыми прокладками. Установив первую, проверяют линию будущего сооружения на наличие кривизны с помощью натянутого шнура, затем устраняют обнаруженные недочеты.

Следующие уголки монтируются по линии преобладающего направления ветра с нахлестом 5 см.

На последнем этапе для придания большей надежности и жесткости конструкции устанавливают торцевые заглушки. Они защитят конек от выгибания и деформации под напором ветра.

Укладка конькового прогона подразумевает высотные работы. Необходимо позаботиться о своей безопасности — использовать страховку. Также лучше работать втроем — с напарником на крыше и помощником внизу, в чью обязанность будет входить подача новых элементов.



Конёк на битумной черепице

Для битумной черепицы применяют специальную коньковую черепицу, которая идёт в комплектации кровли.

Более подробно о коньках на битумной черепицы тут: монтаж коньков

конёк битумной черепицы

Конёк на фальцевой кровле

конёк фальцевой кровли

Для фальцевой кровли (листового металла) — выполняется соединение в коньке крыше. Этот узел называют коньковый фальц (коньковый шов). Это один из самых сложных узлов для данного типа кровли.

Прямой шов по всей длине конька фальцевой кровли — признак высокого профессионализма мастера выполнившего данный узел.

Для других, так сказать более «экзотических» кровель (деревянная щепа, тростниковые, сланцевые кровли) коньки изготавливаются из самого кровельного материала или видоизменённого по форме (под конёк) аналога.

Как установить?

Монтаж конька на крышу вполне реально сделать своими руками. Нюансы монтажных работ и их порядка будут зависеть от таких факторов, как наличие жилого чердака, особенности «пирога» кровли, сложности формы крыши и других индивидуальных характеристик. Но сам процесс монтажа в общем смысле представляет собой определенный алгоритм действий.

Он включает несколько этапов, которые позволяют снабдить крышу наиболее подходящим вариантом конька:

  • После осуществления расчетов необходимо сделать чертежи. Они заметно упростят все этапы дальнейшей работы.
  • Первый этап предусматривается еще в процессе кладки самой кровли. Необходимо оставить зазор в пространстве между полотнами скатов. Помните, что эта щель не должна быть очень широкой, чтобы ее было легче заделать с помощью конька.
  • Затем по линии стыка нужно уложить слой гидроизоляции.


  • Находящуюся между торцами скатов полость следует заполнить стекловатой. Это поможет против образования под коньком снежных заносов зимой. Вместо стекловаты могут быть использованы иные материалы, устойчивые к процессам гниения. Не рекомендуется вплотную забивать пространство, чтобы осталось место для вентиляции воздуха.
  • В случае, если снежные хлопья задуваются под кровельный конек, необходимо установить уплотнительный слой. Уплотнительную ленту прокладывают с помощью рубероида на линию стыка кровельных плоскостей. С одной стороны данные полосы крепятся к бруску, формирующему высоту, а с другой фиксируются к стропильной обрешетке через материал, из которого изготовлена крыша. Внахлест к брусу другая полоска прикрепляется абсолютно также. В результате таким образом изнутри создается дополнительный слой утепления и изоляции, который предохраняет пространство под крышей от воздействия осадков.


  • Монтаж планок осуществляется с помощью специальных кровельных саморезов, которые оснащены особыми резиновыми прокладками с защитным слоем.
  • После установки первой планки следует протянуть по линии будущего сооружения шнур. С его помощью можно легко скорректировать линию конька, чтобы он был установлен под необходимым углом.
  • В дальнейшем уголки устанавливаются с нахлестом не меньше 50 мм по линиям штампа волны. Направление укладки зависит от преобладающего направления ветров.
  • Чтобы ветер не смог деформировать и выгнуть готовые конструкции, для торцов некоторых из них, например, круглого конька, предусмотрены заглушки, которые устанавливаются на последнем этапе установки.


Как изготовить самостоятельно?

Чтобы изготовить конек самостоятельно, необходимо будет использовать ряд инструментов:

  • Для создания прямолинейного сгиба используется верстак с прибойней из стального уголка. Размер одной полки не должен превышать 50 мм.
  • Обыкновенные ножницы для слесарных работ или электроножницы, чтобы нарезать из листа заготовки необходимой длины.
  • Чтобы зафиксировать заготовки на верстаке, необходимы струбцины.

Такой инструмент пригодится как при нарезке, так и при сгибании листов металла.



  • Для сгибов также подойдет киянка из древесины.
  • Для осуществления разметки следует использовать маркер.
  • Размер угла осевого сгиба должен быть зафиксирован и перенесен очень точно. Для этого используется специальный шаблон.
  • Деревянные проставки нужно использовать для предотвращения образования убоин при работе с киянкой.


Само изготовление конька выглядит следующим образом:

  • вырежьте из листа заготовленную форму параметрами 2 м на 43 см;
  • маркером нанесите продольную ось;
  • используя струбцины, закрепите заготовку на верстаке, оставляя выпуск 2 сантиметра;
  • краевой сгиб длиной в 15 мм нужно сделать под углом в 180 градусов;

  • после снятия заготовки поверните деталь на 180 градусов;
  • повторно зажмите ее струбцинами с двадцатимиллиметровым выпуском;
  • аналогично сделайте второй краевой сгиб;
  • согласно разметке центральной оси нужно переустановить заготовку;
  • зафиксируйте деталь струбцинами и с опорой на готовый шаблон осуществите сгиб на наружный угол.


Полезные рекомендации

При выборе конька на крышу и его монтаже необходимо принимать во внимание полезные советы, способные существенно облегчить весь данный процесс.

  • При монтаже конька обязательно используйте страховку. Зачастую работы происходят на довольно большой высоте, падение с которой может быть опасно для жизни и здоровья.
  • Чтобы не произошел неожиданный сход масс снега с крыши, целесообразно устанавливать снеговые барьеры.
  • Чтобы сделать правильный расчет планок, не забудьте учесть пятисантиметровый нахлест.
  • О вентиляции необходимо позаботиться, только если в крыше присутствует слой утеплителя, в остальных случаях воздухообмен и так будет осуществляться хорошо.


  • Стыки скатов должны быть полностью заделаны, иначе не исключено, что в процессе эксплуатации крыши будет задувать ветер и заметаться снег.
  • В нижней части карнизов могут делаться особые отверстия, чтобы под крышу могли поступать воздушные массы для дополнительной вентиляции.
  • Изготавливая чертеж важно следить за тем, чтобы детали и показатели по отношению ко всем планкам были одинаковыми.
  • Ширина полок не должна быть менее пятнадцати сантиметров. В противном случае конструкция будет не так надежно зафиксирована. Также увеличивается вероятность скопления под ней снега.
  • Ни в коем случае не используйте обычные гвозди в качестве креплений для кровельного конька.


Если вы хотите, чтобы ваш дом имел красивый завершенный облик, а также был надежно защищен от природных катаклизмов, обязательно устанавливайте конек на крышу здания. Этот элемент продлит срок службы кровли вашего жилища, придаст ему эстетической красоты и защитит помещение, находящееся непосредственно под кровлей, от проникновения осадков и нежелательных сквозняков.

Работы по монтажу: особенности

Перед монтажом конька должна быть готова обрешётка в подконьковом пространстве. Её выполняют из нескольких досок, которые прибивают без зазора. Начинать монтировать конёк следует с противоположной стороны ветру на местности .

Обратите внимание! Устанавливать конёк требуется в сухую погоду без ветра. Следует использовать страховочные устройства. Перед началом работы не следует употреблять сильнодействующих лекарств, а также спиртных напитков.

Монтаж прямого конька

Монтажные работы следует проводить с наличием качественного инструмента, помощниками, а также страховки. Лестница должна доставать до места монтажа с запасом.

Конёк кровли, порядок монтажа:

  1. Для чего конек на крыше
    Обрешётка на крыше обкладывается плёнкой из полиэтилена для гидроизоляции. Толщина плёнки не должна быть менее 200 микрон.
  2. На гидроизоляцию устанавливают уплотнитель, чтобы обеспечить качественную вентиляцию подконькового пространства. Тип материала зависит от материала кровли.
  3. Монтаж планки конька проводят саморезами или шиферными гвоздями. Обязательно следует применять эластичные прокладки. Их лучше купить, поскольку самодельные прокладки из транспортерной ленты не всегда могут совпадать по цвету с кровлей.

Отдельное внимание следует уделить качеству саморезов. Они должны быть острыми, чтобы не коробить материал. При завинчивании шляпка самореза должна плотно прилегать к кровельному материалу, но не деформировать его.

Круглая коньковая планка

Этот тип конструкции гребня используют на кровле из металлочерепицы. Чтобы надёжно перекрыть пространство между скатами они не должны быть отделены друг от друга на расстояние свыше 20 сантиметров. Порядок монтажа:

  1. Установить уплотнитель из стеклоткани или минеральной ваты. Вентилируемое пространство следует закрыть контробрешёткой.
  2. Закрепить детали конька при помощи саморезов с уплотнителями.
  3. Закрыть заглушками торцы конька.

Конек крыши.
Кровельное покрытие можно дополнительно зафиксировать. Для этого следует использовать брусок 50 на 100 миллиметров. Сверху его проложить ленту металлическую толщиной 0,5 миллиметра. Лента закрепляется за края конька саморезами. Это гарантирует надёжное закрепление конструкции и отсутствие повреждений даже при ураганном ветре.

Обратите внимание! Чем ближе будут расположены друг к другудва ската, тем проще будет закрыть щель между ними.

Гребень П-образного типа, прямоугольный

Для данной конструкции требуется применять при монтаже поддерживающий брус, который устанавливают по линии конька на пересечение скатов. Если ширина прямоугольного выступа будет превышать 5 см, то возможна деформация детали спустя длительный период эксплуатации. На середине будет прогиб. Чтобы этого не произошло часто применяют уплотнитель в виде поролона. Закрепляют деталь саморезами.

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

Вариант конька крыши из металла

При монтаже конька используют уплотнители

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильный уплотнитель для конька

Профильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Вариант универсального уплотнителя

Универсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Пример саморасширяющихся уплотнителей

Саморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Варианты профилей для поликарбоната

Профили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Металлический конёк для вальмовой кровли

Полукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы. Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Кровля с покрытием из деревянной черепицы

Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Особенности устройства конька для мягкой кровли

Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Схема обустройства кровли

Конёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

Роль конька в конструкции крыши

Кровля служит не только для красоты, но и для защиты от осадков и солнца. Кроме того, правильно сформированный кровельный пирог позволяет улучшить циркуляцию воздуха в доме.

Составные части современной крыши:

  1. Гидрозащита.
  2. Утеплительный материал.
  3. Пароизоляция.
  4. Вентиляция.

Материалы для конька
Вентиляция осуществляется при помощи воздушной прослойки. Она располагается между кровельным материалом и теплоизолятором. Это дополнительный термоизолирующий слой, который зимой позволяет не выхолаживаться пространству под кровлей, а летом — не перегреваться от солнца. На нём кровля набирает высокую температуру, а через воздушную прослойку подкровельное пространство не нагревается.

Но сделать зазор — это полдела. В нём должна быть циркуляция воздуха. Конёк на крыше не только отвечает за терморегулирование. С его помощью отводится излишняя влага, которая может скапливаться из-за конденсата. То есть благодаря правильной вентиляции конёк отводит влажный воздух, а утеплитель не портится, равно как и другие части кровли.

Изготовление гребня своими руками

Конёк заводского изготовления может обойтись дорого. При правильном вычислении параметров и наличии материала можно изготовить конструкцию самостоятельно. В качестве материала следует использовать оцинкованное железо или листовую нержавейку.

Целесообразно самостоятельно изготавливать гребень крыши при наличии неликвидного вышеуказанного материала. Помимо этого, требуются навыки жестянщика, инструменты и приспособления.

Материалы:

  1. Сталь — оцинкованная или нержавейка.
  2. Медь.
  3. Алюминий.

Толщина материала может колебаться в пределах 0,4 — 1,5 миллиметра. Задача мастера — сделать из заготовки изделие подходящей формы. При этом следует соблюдать следующие правила:

  • Расчет материала
    Крашеный материал не должен быть повреждён. В ином случае антикоррозийные свойства спадут на нет.
  • Изгибы следует делать параллельно оси.
  • Инструментом нельзя оставлять вмятины.
  • Отдельные планки конька должны быть одинаковыми по размеру.
Источники
  • https://mojdominfo.ru/konek-kryshi/
  • https://krovlyaguru.com/dopolnitelnye-jelementy/konek-kryshi-svoimi-rukami.html
  • https://instanko.ru/stroitelstvo/krysha-bez-konka-2.html
  • https://krovlyakrishi.ru/elementy-kryshi/konek/kak-sdelat-konek-na-kryshe.html
  • https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/konek.html
  • https://dvabrevna.ru/krovlya/chto-takoe-konek-kryishi.html
  • https://krovli.club/konjok-kryshi
  • https://stroy-podskazka.ru/krysha/konek-vidy/
  • https://planken.guru/vse-dlya-kryshi-i-krovli/ustroystvo-kryshi/konek-kryshi-chto-eto-takoe-konstrukciya-i-sovety-po-montazhu.html
  • https://kakpostroit.su/konek-krovli-iz-proflista/
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
