Коллектор для теплого пола: виды, схемы подключения

Зачем нужен коллектор

Содержание

По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.

Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.

Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.

Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

  1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
  2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

  1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
  2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
  3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
  4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Фото — Коллекторная группа с расходомерами

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

  1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
  2.  От распределителя поступает поток охлаждённой воды из обратки;
  3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
  4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Когда градус нагрева теплоносителя в магистрали снижается до требуемого уровня, происходит подмешивание нагретой воды от источника, за это отвечают двух или трёхходовой клапан.

Принцип работы коллектора

Обогрев пола происходит следующим путём: поступающая по трубам вода отдаёт тепло в окружающее пространство. Тёплый пол может быть основной отопительной системой в доме и вспомогательной. При этом коллектор – эргономичный прибор, эксплуатация которого не требует особых знаний и подготовки. Работа при таком способе обогрева помещения организовывается следующим образом:

  • теплоноситель с температурой 60–80 градусов поступает от источника теплоснабжения через термостатический клапан в коллектор.
  • от распределителя поступает такой же поток теплоносителя, что и от термостатического клапана. Разница только в температуре обратки ­ она ниже температуры поступающей жидкости.
  • клапан оборудован специальной головкой, регулирующей температурный показатель от 20 до 70 градусов.
  • в подающий коллектор, расположенный внизу, прибывает теплоноситель, который уже немного охладился. Небольшая часть воды проникает в распределитель, а потом реверсируется в первичный контур.
  • смешавшиеся 2 потока подаются на смесительный насос, а после ­ распределяются по секторам циркуляционной системы.
  • по той причине, что выполнить контуры одинаковой длины и с одинаковой отопительной нагрузкой не представляется возможным, необходима балансировка термостатического клапана. Если же оставить трубы разными, то вода из длинной трубы будет значительно отличаться от жидкости из короткой трубы (в длинной холоднее). Баланс достигается при настройке желаемой температуры подачи жидкости и регулировке головки.
  • расходомеры отвечают за корректировку отопительных контуров. Они задают уровень потока воды через контур. Также настройка системы отопления происходит при помощи расходометров. Общее устройство коллектора выглядит так:

Коллекторы для теплого пола

Фото установленного коллектора

Обязательно ли нужен смесительный узел

составляющие коллекторной группы
Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Фото — Насосно-смесительный узел

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

Фото — Схема коллектора для тёплого пола с термоголовкой

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

  • давление в рабочем состоянии — максимальное значение 10 бар;
  • температурный уровень — +90 градусов (максимум);
  • диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

  • диаметр изделия — 1 или 1, 25 дюйм;
  • количество отводов — от 3 до 12;
  • давление (рабочее значение) — 10 бар;
  • максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.

Фото — Коллекторный блок

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.

Гребенка отопления в сборе
Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Watch this video on YouTube

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Элементы напольного отопления из пластика
Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Как подключается смесительный узел

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

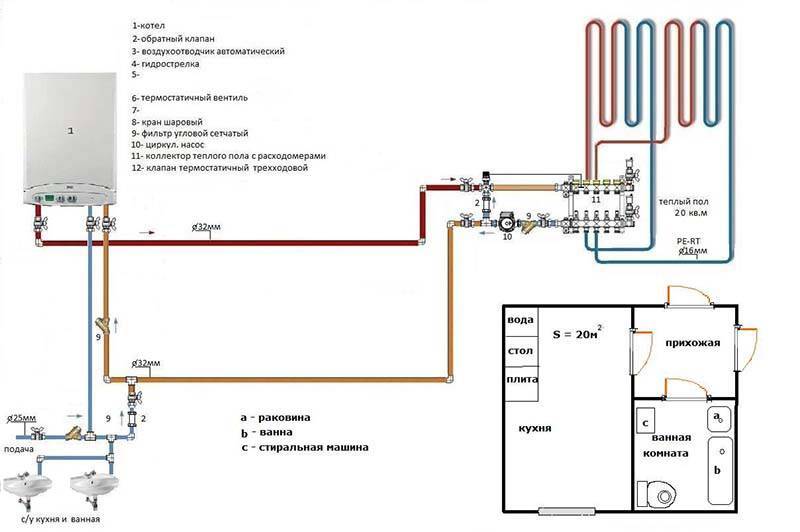

Подключение теплого пола
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Watch this video on YouTube

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

ППР распределитель на 2 отвода

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Пластиковые самодельные коллекторы
Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Watch this video on YouTube

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Скручивание металлических фитингов

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Расходомер для распределительной гребенки
Как видно на фото, ротаметр здесь поставить некуда

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

  • клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
  • если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

НазваниеПодсоединительный размерМатериал корпуса/штокаПроизводительность (KVS)Максимальная температура воды Цена

Danfoss трехходовой VMV 15 1/2″ дюйм латунь/нержавеющая сталь 2,5 м3/ч 120°C 146€ 10690 руб
Danfoss трехходовой VMV-20 3/4″ дюйм латунь/нержавеющая сталь 4 м3/ч 120°C 152€ 11127 руб
Danfoss трехходовой VMV-25 1″ дюйм латунь/нержавеющая сталь 6,5 м3/ч 120°C 166€ 12152 руб
Esbe трехходовой VRG 131-15 1/2″ дюйм латунь/композит 2.5 м3/ч 110°C 52€ 3806 руб
Esbe трехходовой VRG 131-20 3/4″ дюйм латунь/композит 4 м3/ч 110°C 48€ 3514 руб
Barberi V07M20NAA 3/4″ дюйм латунь 1.6 м3/ч предел регулировки — 20-43°C 48€ 3514 руб
Barberi V07M25NAA 1″ дюйм латунь 1.6 м3/ч предел регулировки — 20-43°C 48€ 3514 руб
Barberi 46002000MB 3/4″ дюйм латунь 4 м3/ч 110°C 31€ 2307руб
Barberi 46002500MD 1″ дюйм латунь 8 м3/ч 110°C 40€ 2984руб

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

коллектор для теплого пола
Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

коллекторы для теплого водяного пола
Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

коллекторы для теплого водяного пола
Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

коллектор теплый пол
Рисунок 5.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок (Рис. 6), состоит из следующих элементов:

  1. Кран на распределительную гребенку.
  2. Расходомеры (ротаметры).
  3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
  4. Ручные клапаны регулировки расхода теплоносителя.
  5. Манометр.
  6. Кран на обратку.
  7. Трехходовой клапан.
  8. Циркуляционный насос.

коллектора для теплого пола
Рисунок 6.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами, рис. 7). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.  Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется. При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

распределительный коллектор для теплого пола
Рисунок 7.

Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа. Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока. Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-900С) до приемлемых для водяного обогрева полов – 40-500С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок. Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

коллектор для теплого пола с расходомерами
Рисунок 8.

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (Рис. 8).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов (см. рис. 6,  поз.4). В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке 9.

коллектор для теплого
Рисунок 9.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.  Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике. Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

коллектор из латуни или нержавейки
Рисунок 10.

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств. Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Предыдущая статья Водяной тёплый пол своими руками: с чего начинать. Следующая статья Как самостоятельно собрать распределительный коллектор для теплого пола Админ

Как правильно собрать и подключить коллектор

Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:

  • Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
  • Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
  • Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.
    Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
  • Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
  • Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.

На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Как регулировать температуру пола коллектором

Узел управления позволяет точно отрегулировать температуру циркулирующего теплоносителя. Для чего это нужно?

В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.

Регулировка коллекторной группой, выполняется следующим образом:

  • Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).
  • С помощью запорных кранов – узел регуляции полов в сборе имеет несколько шаровых отсекающих, обычно устанавливаемых на подачу и обратку для каждого запитанного контура. Запорные краны регулируют интенсивность подачи теплоносителя для каждой зоны системы отопления.
    Можно отбалансировать коллектор таким образом, чтобы установить наиболее комфортную температуру не только для разных, но даже отдельных участков в одной комнате. Насколько открывать расходомеры, зависит от необходимой интенсивности отопления.

Комплектующие для коллектора следует подбирать исключительно одного производителя. Еще лучше приобрести уже готовый смесительный узел. Как показывает практика, только в таком случае, схема подключения коллекторной группы, будет на 100% работоспособной.

Как выбрать коллектор для водяного пола

Устройство коллекторного шкафа позволяет выбрать разные системы регулирования и подачи теплоносителя. У каждого производителя существует несколько вариантов регулировочно-смесительного оборудования, но в основном выбор ограничен следующими устройствами.

  • Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений. После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.
  • Двухходовая схема обвязки коллектора – особенностью такого решения является то, что, подогрев теплоносителя осуществляется в постоянном режиме. Смесительный узел работает как простой механизм. Подача нагретого теплоносителя осуществляется постоянно, но клапан регулирует количество подачи. В результате удается избежать перегрева и обеспечить равномерный прогрев помещения.
    Даже самые современные универсальные коллекторы с двухходовым клапаном имеют один существенный недостаток – невозможность использования для помещений свыше 200 м². Обязательной деталью для сборки коллектора с двухходовым клапаном, являются термостатические регулировочные узлы. Также потребуется использование расходомеров.

При выборе подходящего смесительного узла, следует обратить внимание на размеры коллектора. Существуют разные схемы смесительных узлов водяного теплого пола, зависящие от количества контуров, подключенных к системе отопления.

Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.

Расчет параметров смесительного узла необходимо доверить профессионалам. Выполнить все необходимые подсчеты самостоятельно достаточно сложно. Специалисты подберут наиболее подходящие материалы для сборки узла.коллекторный шкаф в сборе с инструкцией по расположению контуров

Частые ошибки при сборке и установке коллектора

Существует несколько распространенных ошибок, обычно допускаемых при сборке или установке смесительного узла:

  • Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.
  • Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.
  • Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.
  • Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.
  • Отсутствие грамотной схемы подключения водяного теплого пола без коллектора. Самостоятельная сборка коллектора достаточно сложный процесс, но при условии соблюдения рекомендаций, выполнить монтаж самостоятельно, возможно.
    При условии, подключения только одного водяного контура, можно вовсе обойтись без монтажа коллектора. В любом случае, потребуется правильно рассчитать тепловую нагрузку системы отопления, а для этого нужна помощь специалиста. Во время выполнения проекта будет рассчитан оптимальный вариант расположения коллекторного шкафа.

Правильный монтаж и последующую регулировку смесительного узла может выполнить исключительно специалист. Для установки требуется предварительно выполнить грамотный расчет тепловой нагрузки и составить подходящую схему отопления.

Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Подключение через трёхходовой клапан

  • Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
  • Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Клапан смесительный трехходовой

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Схема с двухходовым клапаном

Устанавливают его на подаче от нагревательного прибора. В месте перемычки между подающим трубопроводом и обратной линией монтируют балансировочный регулируемый клапан. Его настраивают в соответствии с требуемой температурой подаваемой воды обычно при помощи ключа — шестигранника. Он нужен для регулировки количества холодного теплоносителя.

Датчик температуры размещают после насоса, а тот в свою очередь перемещает воду в направлении гребенки. Только теперь меняется интенсивность движения нагретого теплоносителя от котла. Таким образом, температура подаваемой воды изменяется на входе насоса, при этом холодный поток настроен и стабилен.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Подмес происходит всегда и вода от котла не попадает напрямую в контуры, поскольку это невозможно. Такую схему можно считать более надежной. Но следует отметить, что смесительная группа, оснащенная двухходовым элементом, способна обогреть 150 – 200 «квадратов» площади, поскольку не существует клапанов большей производительности.

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

  1. Клапан смешения обратки и подачи;
  2. Запорный кран балансировки обогревательного прибора;
  3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

  1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
  2. Максимально допустимое давление в трубах;
  3. Возможность расширения отопительной системы;
  4. Ручное или автоматическое управление коллектором;
  5. Электрическая мощность всех узлов и агрегатов;
  6. Диаметр внутренних отверстий коллектора (пропускная способность).

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Коллектор своими руками

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

  1. Тип декоративного напольного покрытия;
  2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
  3. Материал и диаметр труб контура;
  4. Номинальная мощность котла;
  5. Тип утеплителя пола.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

  1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
  2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
  3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
  4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
  5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Управление работой системы тёплого пола

Эффективность отопительных устройств зависит не только от их мощности и регулировок, но, прежде всего, от состояния обогреваемого объекта. Если здание недостаточно утеплено, никакая система не создаст условий для комфортной жизни в нем. Стены, сложенные из пористых материалов, таких как пиленый ракушечник или пенобетон снижает поитери тепла на 20 — 25 % по сравнению с керамическим кирпичом, дополнительное утепление стен и ветровая защита, а также утепление кровельного пирога дают приблизительнло такой же эффект.

Обращаясь к вопросу управления режимом работы теплых полов, нужно заметить, что применяются два основных подхода: ручное управление узлом подмеса и использование автоматическимх систем управления.

Первый вариант применяется для небольших строений, состоящих из 2-х или 3-х жилых комнат и вспомогательных помещений. Установка режима подмеса производится обыкновенным краном вручную.

Для сложных развитых отопительных сетей такой способ осуществить нереально ввиду многофакторности процесса и применяются сложные автоматизированные устройства.

Системы управления отоплением могут быть:

  • групповыми — их задача состоит в том, чтобы преобразовать температуру воды на выходе из котла в 75 — 90 градусов в необходимые для низкотемпературных контуров 35 — 40 градусов на входе и проконтролировать температуру обратного потока, внося коррективы в режим подмеса. Естественно, что изменение погодных условий сказыватеся и на величине теплоотдачи в системе отопления;
  • индивидуальными — расход носителя тепла для каждого контура устанавливается таким образом, чтобы в помещении была постоянная температура в заданном интервале. Это достигается либо установкой датчика температуры в помещении или контролем температуры обратного потока на выходе из регистра непосредственно у коллеторного узла.

Оборудование

В рамках небольшой статьи нельзя отобразить все разнообразие устройств, поэтому остановимся на некоторых характерных их представителях:

Контроллеры групповые

Управление нагревом производится подачей импульса на сервопривод регулирующего клапана, котрый производит соответствующую манипуляцию. В одном контроллере устанавливается до 10 каналов от датчиков для регулировки подмеса в различных контурах. Возможно программирование работы.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Блок управления режимом работы теплого пола

При подключении наружного датчика температуры, режим температуры нагрева теплоносителя изменяется превентивно.

Термостаты

Устройство выносное, способное производить измерение температуры на месте установки и передавть данные о ней на блок управления системой отопления. Прибор может передвать информацию как по проводам, таки и по радиоканалу. Установка его должна производится в месте, защищенном от воздействия солнечных лучей и вдали от сквозняков.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Термостат комнатный для водяного пола

Устройство для непосредственного управления температурой потока теплоносителя. Рзмещается в разрыве трубопровода. Обычно оснащается сервоприводом для управления заслонкой. Рассчитывается на работе при давлении в системе до 16 атмосфер.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Трехходовой термостатический клапан в системе управления теплым полом

Сервопривод

Устройство, приводящее в движение запорное устройство клапана (шток). Небольшое по размеру устройство создает к силие более 10 кг.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству
Сервопривод для клапана теплого пола

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Как правильно собрать и подключить коллектор

Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками

Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.

Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие

Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.

Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.

На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Обязательно ли нужен коллектор

Главным минусом прибора считают его высокую стоимость, но нужно учесть, что без него теплые покрытия водяного типа не смогут нормально функционировать. Это возможно только в том случае, когда покрытие состоит из одного отопительного контура. В современных теплых полах длина труб для укладки не может превышать 70 метров. Поскольку этого количества будет достаточно лишь для 7 квадратных метров площади, для комнаты средних размеров понадобится не меньше трех контуров.

Чаще всего теплые покрытия водяного типа устанавливают во всех комнатах квартиры либо дома. В этом случае понадобится обязательный монтаж коллектора для равномерного распределения подачи теплового носителя. Если речь идет об одном маленьком помещении, коллектор можно не приобретать. Нужно помнить, что без этого прибора теплоноситель будет подаваться с температурой как в общей отопительной системе. Также без него невозможно убирать воздушные пробки и контролировать давление.

Коллекторное подключение к котлу

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Процесс подключения теплого водяного пола с гребенкой очень прост и сводится к тому, чтобы соединить трубы греющих контуров с коллектором, а сам коллектор с котлом. Однако имеются различия в комплектации коллектора. Именно это мы и будем рассматривать в этом подразделе.

Монтаж коллектора должен осуществляться так, чтобы к нему было удобно подвести трубы отопительного контура. Так, на коллектор устанавливаете запорную арматуру. На трубу подключаете боковой выход как на подачу, так и на обратку.

Если вы купите готовый комплект коллектора, то он уже будет иметь все необходимые вентили даже на выходах труб, идущих к котлу. Наличие кранов позволит вам, при необходимости, осуществить ремонт или временно отключить один из контуров. Если же вы собираете коллектор самостоятельно, то сборка соединения каждого элемента выполняется компрессионным фитингом. В результате чего теплые полы будут подключены к котлу через коллектор.

Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Для автоматизации контроля температуры теплоносителя в коллектор дополнительно устанавливается следующий комплект оборудования:

  • Насосно-смесительный узел, в составе которого имеется трехходовой смесительный клапан.
  • Для принудительной циркуляции насос.
  • Сливной кран.
  • Воздухоотводчик.

Так, вместо запорной арматуры на коллекторе устанавливаете термостатические регулировочные вентили. В их конструкции имеется термобаллон с парафином, который отталкиваясь от температуры воздуха в помещении, сужается или расширяется. Эти действия задают пропускную способность термостатического вентиля. Что касается насосно-смесительного узла, о принципе его работы было написано выше.

Итак, мы рассмотрели основные и рабочие схемы подключения теплого водяного пола. Как видно знать, как правильно осуществить монтаж водяного пола мало. Следует правильно осуществить его подключение. Надеемся, что эта статья поможет вам разобраться в тонкостях этой работы. А если у вас уже есть личный опыт, то оставляйте отзывы и комментарии в конце этой статьи, касательно используемых вами схем подключения водяного теплого пола.

Особенности конструкции


Коллектор распределяет теплоноситель на каждый контур теплого пола

Из-за характерного вида монтажники отопительных систем называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять входящие потоки теплоносителя в разные контуры обогрева полов. Продвинутые приборы обезвоздушивают теплоноситель, регулируют его температуру, объем подачи.

Коллектор выполняет функцию посредника между котлом и потребителем. Состоит из 2 узлов:

  • подающая гребенка для выдачи теплоносителя;
  • обратная гребенка для возврата охлажденного теплоносителя в котел или магистральную трубу.

Пара гребенок составляет коллекторную группу, они распределяют тепло на большое количество контуров и приборов нагрева. На выходах гребенки размещают выпускные клапаны отсечного или регулирующего типа. Они блокируют теплоноситель или изменяют объем подачи в контуры. Закрывание одного из каналов позволяет ремонтировать без отключения иных потребителей.

На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:

  • расходомеры;
  • клапаны стравливания воздуха и слива воды;
  • счетчики тепла.

Если не удается добиться равенства контуров отопления, в них включают циркуляционный насос, уравнивающий объем прохождения жидкости.

С различным количеством контуров


Чем больше комнат в доме, тем больше контуров теплого пола нужно подсоединить к коллектору

Необходимость в коллекторе появляется при наличии двух и более отопительных контуров. Это удобно при лучевой разводке труб для создания системы теплых полов — индивидуально для каждого отопительного прибора.

Система отопления укладывается на десятилетия. Она углублена в стяжку пола и неизвлекаема. Поэтому коллекторная группа имеет возможность блокировки нескольких каналов сразу. Каждый контур в подобной системе отключается для ремонта, профилактики, аварийных работ.

Ранее коллекторы монтировались из множества тройников вместе с запорной арматурой. Теперь технологии позволяют изготовить изделие под потребности заказчика. Готовая коллекторная группа представляет собой две гребенки с проходным диаметром в 1 дюйм. Такой диаметр используется в большинстве случаев. Выходы на приборы отопления — 0,5 дюйма, при необходимости совмещения с малыми диаметрами оснащаются переходниками на ¾ дюйма.

Сборные коллекторные группы поступают на рынок с количеством точек подключения — от 2 до 12.

Коллекторные группы — центральный элемент водяной системы отопления полов. Основным модулем самих коллекторов являются смесительные узлы-группы.

В индивидуальном домостроении агрегаты подключают к высокотемпературной системе отопления. Теплоноситель с такой температурой не может греть пол, иначе начнется деформация материалов, станут выделяться вредные вещества из напольного покрытия, к тому же нельзя ходить босиком. Понижают температуру внедрением смесительных групп. При добавлении холодной воды из обратной линии теплоноситель достигает предписанных СНиПом значений — 26 градусов для помещений с постоянным присутствием людей, 31 градус — с временным пребыванием, 35 градусов — по оси нагревательной линии ванной комнаты.

Смесительные группы необходимы при распределении потоков на высокотемпературные, идущие в радиаторы отопления бойлеры и для подогрева полов.

Варианты в сборе с насосом


Циркуляционный насос ускоряет движение теплоносителя в системе

Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше коллекторных групп в сборе, тем мощнее насос нужен.

Насос Grundfos серии UPS эксплуатируется в режиме круглосуточного функционирования в любых типах систем отопления. Скорость насоса регулируется ступенчато. Кроме теплого пола возможно подключение до 3 радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в обогреве частных домов.

С расходомером

Обязательным атрибутом системы отопления являются расходомеры. Они необходимы для регулировки потока теплоносителя вследствие разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это приведет к разбалансировке водяной системы. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.

Возможна эксплуатация системы подогреваемых полов и без расходомера. Но добиться тонкой регулировки температур не получится — инерция теплого пола большая. Придется ждать остывания для регулировки запорного клапана. При ручной регулировке придется запоминать положение клапана. В расходомере маркировка нанесена.

Иногда комплекты коллектора для теплого пола с расходомером стоят меньше, чем отдельно коллектор с входными кранами.

Критерии выбора клапанов


Трехходовой клапан в коллекторе позволяет поддерживать нужную температуру теплоносителя

Если циркуляционный насос регулирует объем подачи рабочей жидкости, то регулирующий клапан ограничивает жидкость по температуре. Автономный котел выдает теплоноситель с температурой 95 градусов. В системе отопления вода ненамного холоднее — 80—90 градусов. Нормальная температура жидкости в обогреваемых полах составляет 35-55 градусов. Регулирующий термостат определяет температуру потока рабочей среды и дает команду клапану на открытие отверстия с обратного хода. Подпитываясь прохладной водой, температура понижается. По достижении в трубах температуры 55 градусов циркуляционный насос отключается от сети термостатом, после чего снижается объем проходящего теплоносителя.

Трехходовой клапан представляет собой агрегат с 1 выходом и 2 входами. Затвор клапана открывается датчиком температуры, находящимся в клапане.

При выборе клапана учитываются показатели:

  1. Объем помещения для обогрева. Маленькие комнаты не требуют сложных узлов с автоматикой. Балконы, туалеты, коридоры легко работают под присмотром простейших приборов. Обогрев больших территорий требует автоматического клапана со встроенным датчиком температуры открытия диафрагмы.
  2. Объем пропускаемой жидкости. Этот показатель определяется при написании проекта системы отопления. Клапан должен отвечать требованиям пропуска жидкости. В противном случае он выйдет из строя.
  3. Диаметр сечения для подключения к трубам отопления. При разных показателях применяются переходники.
  4. Материал изготовления. Качественные клапаны изготавливаются из бронзы или латуни — материалов с небольшим коэффициентом расширения. Они не меняют свойства при контакте с горячим теплоносителем.

Трехходовой клапан — сложная деталь. Надо выбирать надежные модели известных производителей. Гарантия, технические характеристики, сертификат, протокол испытаний проверяются при покупке.

Перед установкой клапан подлежит проверке — устанавливается минимальное значение температуры регулирующего кольца и пропускается поток горячей воды. Исправный клапан этот поток обязан перекрыть.

Отопление жилых домов с двумя и более этажами предполагает использование нескольких водяных контуров отличающейся длины. Связка трехходового клапана и сервопривода с контроллером позволяет подавать горячий теплоноситель в определенное помещение или отправлять на подогрев.

Изначально сервопривод для отопления в комплект не входит. Но наличие сервомотора позволяет регулировать температуру в зависимости от времени суток.

Для клапана с электродвигателем пусковыми механизмами являются электромагниты или маломощные серводвигатели.

Коллекторная группа своими руками


Каждый контур в самодельном коллекторе должен перекрываться на случай ремонтных работ

Найти подходящее готовое изделие не всегда возможно. Иногда проще сэкономить и изготовить коллектор самостоятельно из популярного материала — полипропилена.

В расчетах изделия должно соблюдаться золотое правило — сумма выходящих потоков равна или немного меньше входящих. Несоблюдение этого принципа грозит неравномерным распределением теплоносителя.

Плюсы самодельной системы:

  • учет особенностей отопления без лишних элементов коллектора;
  • экономия денег.

Пропиленовый коллектор включает в себя 2 части:

  • Первая часть забирает теплоноситель из магистрального трубопровода, распределяет тепло по потребителям. В этом элементе важно контуры сделать независимыми, перекрывающимися на случай профилактики. Для этого достаточно закрыть один из кранов.
  • Вторая часть регулирует давление в каждом отдельном контуре. За счет этого изменяется интенсивность циркуляции теплоносителя. От правильной настройки этой опции зависит эффективность работы потребителей тепла.

Правильный проект упростит создание эффективного коллектора для конкретных условий заказчика. Для верной сборки оценивается ряд параметров системы отопления:

  • количество отопительных контуров;
  • количество и характеристики конечного оборудования — температуры, давления, мощности;
  • вероятность размещения дополнительных элементов отопления;
  • количество дополнений — датчиков, насосов, кранов.

После этого рассматривают способы подключения контуров к коллектору:

  • подводку теплоносителя сверху или снизу от электрических или газовых котлов;
  • при наличии циркуляционного насоса подводка производится с торца коллектора;
  • бойлеры косвенного нагрева и котлы на твердом топливе врезаются только с торца;
  • подача отопительных контуров производится с верхней или нижней части.

Проект стоит распечатать на бумаге и изобразить наглядно. Четкое соблюдение размеров и пропорций поможет избежать ошибок в монтаже.


Оптимальное расстояние между патрубками – 20 см для удобства обслуживания

Расстояние между патрубками коллектора составляет около 20 см. Меньшее — усложняет обслуживание. Большее — увеличивает габариты. Технологию сборки гребенки разбиваем на этапы:

  • заготовка материалов по материалам проектного задания;
  • подключение трубы согласно техническому заданию;
  • соединение труб с использованием правильных инструментов;
  • тщательная зачистка и герметизация соединений и швов;
  • проверка герметичности методом заглушения патрубков и подачей воды под давлением;
  • установка на штатное место после застывания герметика и краски.

Гребенка с легкостью создается своими руками. Важно серьезно отнестись к созданию проекта, соблюсти параметры труб и сборки. Собранный своими руками коллектор учтет индивидуальные параметры системы.

Источники
  • https://TrubaNet.ru/teplyjj-pol/montazh-kollektora-teplogo-pola.html
  • https://v-teplo.ru/kollektori-dlya-teplogo-pola.html
  • https://AvtonomnoeTeplo.ru/teplye-poly/598-kollektor-dlya-vodyanogo-teplogo-pola.html
  • https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami
  • https://stroychik.ru/pol/kollektor-dlya-teplogo-pola
  • https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/vybiraem-kollektor-dlya-teplogo-pola-vidy-komplektaciya/
  • https://vse-otoplenie.ru/kollektornyj-uzel-harakteristika-shema-podklucenia-samostoatelnoe-obustrojstvo-teplogo-pola
  • https://StrojDvor.ru/otoplenie/raznovidnosti-i-osobennosti-kollektornyx-grupp-dlya-teplyx-polov/
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
