Классификация воздушных фильтров систем вентиляции

Характеристики и особенности фильтрующих материалов

Содержание

Полиэстер: рулонный материал, позволяющий проводить очистку воздушных масс от пыли грязи и других вредных веществ. Изготавливается посредством термосклеивания синтетических волокон.

Мельблаун: система F5-F8 очистки воздуха из композитного материала, соединённого между собой ультразвуковой сваркой. Состоит из полипропилена и полиэстра, о чём говорит высокий коэффициент пропускания воздуха, и возможность фильтрации мельчайших частичек пыли или грязи.

Потолочные фильтры: применяются в качестве фильтра для очистки воздуха, поступающего в покрасочные камеры.

Абсорбирующие угольные материалы: самая популярная ткань, используемая для очистки воздуха от неприятных ароматов. Благодаря уникальному свойству коксового угля, и пропитке специальной жидкостью, композиционная ткань препятствует попаданию микробов в помещение.

Пенополиуретан или поролон: применяется в качестве грубой или тонкой G2-F5 (первичной или вторичной) очистки воздушных потоков. Имеет большую толщину, что предотвращает проникновение частичек грязи или пыли.

Крупные загрязнения

Пух, листья, песок, хвоинки, шерстинки и все прочее, видимое невооруженным глазом. Такие загрязнения доставляют немало хлопот при уборке, но наименее опасны. Они тяжелые и не держатся в воздухе, а быстро оседают на поверхностях. Поэтому они редко попадают в наши дыхательные пути, в отличие от, например, вездесущей пыли.

1- Листья, пух, насекомые.

Данные загрязнения, как правило, носят локальный или периодический характер.

Листья
Листья — одна из самых распространенных причин осенних обращений в техническую службу по причине «вентиляция не дует». Чаще всего это октябрь, порывами октябрьского ветра листья разносятся везде где только можно и достаточно быстро забивают или защитную сетку на решётке,  или сам фильтр. Если где то под окнами есть деревья — Вы в зоне риска.
К счастью избавится от такого загрязнителя можно с помощью обычной щетки или пылесоса.

Пух
Пух — «тополиный пух, жара, июль…» В отличии от осенней листвы тополиный пух легкий и разносится значительно дальше, благодаря своей летучести может попасть в вашу систему вентиляции, даже если тополя растут где то в неподалеку. Если же тополя растут под окнами, то будьте готовы жаркими июльскими выходными почистить или приточную решётку с помощью щетки, или фильтр от набившегося туда «ковра».

komar-no.jpg Насекомые
Насекомые. Вездесущи, массово застревают в фильтрах, постепенно приводя его в негодность.
Щетка и пылесос, как правило, плохо помогают, мелкие частицы всё равно остаются в фильтре.

Листья, пух, насекомые
Главная же опасность данного типа загрязнений — что это троянский конь для различных микроорганизмов, бактерий, и прочих микроскопических вредителей. Оказавшись в фильтре грубой очистки бактерии активно размножаются и постепенно проникают по системе вентиляции в жилые помещения. Единственный метод борьбы- менять фильтры вовремя, не превращая их в рассадник бактерий.

Решение:
Защитная сетка и фильтр грубой очистки.

  • G3 ( задерживает 80-90% синтетической пыли )
  • G4 или F5 ( задерживает не менее 90% синтетической пыли )

Частицы РМ2.5

Вообще, это тоже пыль – только чрезвычайно мелкая, меньше 2,5 микрометров. Такие частицы выделяют в особую группу, потому что они крайне опасны. Они такие мелкие, что не задерживаются нашими естественными органическими барьерами и напрямую попадают в легкие, кровь и мозг. Там PM2.5 накапливаются и образуют отложения. Они провоцируют обострения хронических болезней и развитие сердечно-сосудистых заболеваний.

Пыль – это не только досадная грязь на подоконниках, но и реальная опасность для здоровья горожанина. Понятно, что от таких частиц необходимо защищаться, и если приточная вентиляция в доме с фильтрацией может это сделать, то почему бы не воспользоваться этой функцией?

Пыль

Пыль настолько привычна и обыденна, что мало кто задумывается о ее составе, а стоило бы. Пыль – это любые взвешенные в воздухе твердые частицы. Они могут быть как крупными (сотни микрометров), так и мельчайшими (доли микрометров). Для сравнения: толщина паутины – 2-3 микрометра.

Бывает природная пыль, которая образуется в результате эрозии почвы, вулканической активности, пожаров, испарения морской воды, содержащей соли. Бывает пыль антропогенного характера, основные источники которой – промышленность и транспорт (особенно сжигание топлива). Соединения свинца, алюминия, кремния, бериллия, кадмия, кварца, сульфаты, нитраты, аммоний – вот неполный список веществ, которые можно обнаружить в городской пыли.

2- Синтетическая пыль

Синтетическая пыль
Пыль техногенного характера появившееся в результате жизнедеятельности человека, спутник городов и заводов, наиболее распространенная и массовая- эта та самая видимая пыль, которая кружится на улицах, оседает на подоконниках, на полу и мебели.

Решение:
Для борьбы с данным типом загрязнения применяют фильтры грубой очистки:

  • G3 ( задерживает 80-90% синтетической пыли )
  • G4 или F5 ( задерживает не менее 90% синтетической пыли )

Пыльца, споры плесени и другие органические загрязнения

Самое неприятное в этом списке – пыльца, сильнейший аллерген. Впрочем, споры плесени тоже могут попадать в дыхательные пути и вызывать нежелательную реакцию организма.

3- Атмосферная пыль, пыльца растений.

Атмосферная пыль, пыльца растений
Пыль в основном природного происхождения, пыль, появившееся в результате эрозии почвы, вулканической активности. Мелкодисперсная, распространенная абсолютно везде, способная проникать даже через закрытые окна и крайне опасная. Именно она в высоких концентрациях является причиной аллергии и ухудшения здоровья у больных астмой.

Решение:Для борьбы с данным типом загрязнения применяют фильтры тонкой очистки:

  • F5 ( задерживает 50-60% атмосферной пыли )
  • F7 ( задерживает 80-90% атмосферной пыли )
  • F9 Угольный фильтр ( задерживает более 95% атмосферной пыли, дым, запахи, фенол, сероводород, аммиак, и другие вредные газы )

Запахи

Неприятные запахи от автомобильных выхлопов, промышленных выбросов, дыма и гари со строек и свалок – только полбеды. Все перечисленное содержит множество вредных для человека веществ: сажу, угарный газ, диоксид серы, аммиак, оксид азота, бензапирен, формальдегид и др. (многие из этих веществ не пахнут сами по себе, но это не делает их менее опасными). Хорошая приточная вентиляция в квартире с фильтрацией должна избавлять от большинства из них.

4- Мелкодисперсные, аэрозольные, а также молекулярные (газообразные) загрязнения.

Мелкодисперсные, аэрозольные, а также молекулярные (газообразные) загрязнения
Наиболее вредный тип загрязнений, является постоянным спутником мегаполисов и крупных заводов.
Автомобильные выхлопы, заводы, тэц являются источниками огромного количества дыма, мелкодисперсной пыли и вредных газов.
О списке загрязнений и газов, их локализации и вреде можно писать отдельную статью.

Решение:С такими загрязнениями можно бороться только применением специализированных фильтров высокой очистки:

  • H10 ( задерживает более 85% всех типов загрязнений )
  • H13 ( задерживает более 99,95% всех типов загрязнений )

Штатная фильтрация воздуха

Новый корпус из вспененного полипропилена с закрытыми ячейками
В оборудовании TURKOV мы применяем фильтры класса F5.
Данное решение оптимально, так как позволяет качественно фильтровать воздух избавляя его от самых распространенных загрязнений при этом сохраняя приемлемые сроки эксплуатации фильтра.

Штатная фильтрация класса F5:

  • Фильтр F5 ( задерживает не менее 90% синтетической пыли )
  • Фильтр F5 ( задерживает 50-60% атмосферной пыли )
  • Периодичность замены: 1-2 раза в год

Что получает пользователь с классом фильтрации F5:

  • Уменьшается количество пыли в помещениях.
  • Отсутствие комаров, мошек, и прочей летучей живности.
  • Отсутствие тополиного пуха.
  • Уменьшение аллергических реакций.
  • Улучшение самочувствия у больных астмой.

Улучшенная фильтрация воздуха

Улучшенная фильтрация воздуха
В линейке оборудования ZENIT HECO в корпусе из вспененного полипропилена, мы опционально предлагаем оснастить агрегаты двойной фильтрацией приточного воздуха.
Классы фильтрации воздуха G4 + F7.
Двойная фильтрация позволяет улучшить класс фильтрации приточного воздуха, при этом сохранить сроки эксплуатации фильтров.

Улучшенная фильтрация класса F7:

  • Фильтр G4 ( задерживает не менее 90% синтетической пыли )
  • Фильтр F7 ( задерживает 80-90% атмосферной пыли )
  • Периодичность замены: 1-2 раза в год

Что получает пользователь с классом фильтрации F7 (По сравнению с F5):

  • Существенно уменьшается количество пыли в помещениях.
  • Уменьшение аллергических реакций.
  • Улучшение самочувствия у больных астмой.

Системы с высокой фильтрацией воздуха i-Vent и Block является компактной приточной установкой с фильтрацией воздуха.

Специально для крупных городов и мест со сложной экологической обстановкой компания Turkov разработала системы с высоким уровнем фильтрации воздуха.

Данные системы оснащены 4х — ступенчатой фильтрацией воздуха!


Размеры, количество и класс фильтрации каждой ступени подбирались для максимальной эффективной совместной работы фильтров.

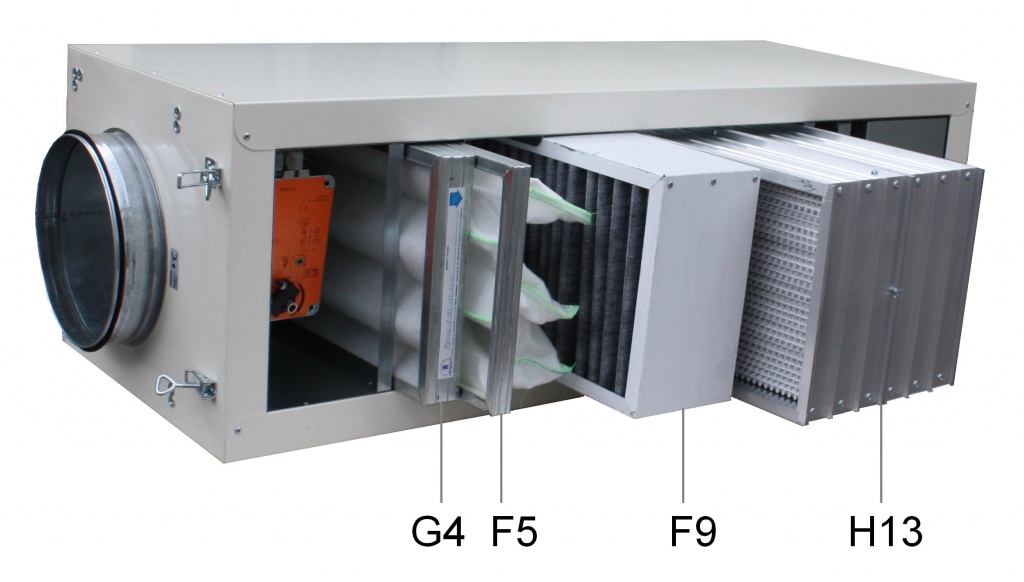

4 ступени фильтрации:

Ступень №1
Панельный фильтр G4
Периодичность замены: 1-2 раза в год
Применяется для первичной очистки воздуха от крупных загрязнений: пуха, насекомых, синтетической пыли.

Ступень №2
Карманный фильтр F5
Периодичность замены: 1-2 раза в год
Применяется для доочистки воздуха от мелких загрязнений: мелкой синтетической пыли, крупной и средней атмосферной пыли.

Ступень №3
Панельный фильтр F9
Применяется для тонкой очистки воздуха от мелкой атмосферной пыли, дыма,бензола, паров кислот, фенола, сероводорода, аммиака, формальдегида и других вредных газов.

Ступень №4
HEPA фильтр H13
Применяется для абсолютной очистки воздуха, для чистых зон и чистых помещений. В фармацевтической и электронной промышленности, для решения проблем санитарии, гигиены и микроклимата в лечебных учреждениях, на АЭС, при производстве продуктов питания (бродильные отделения), лекарств и т.п.

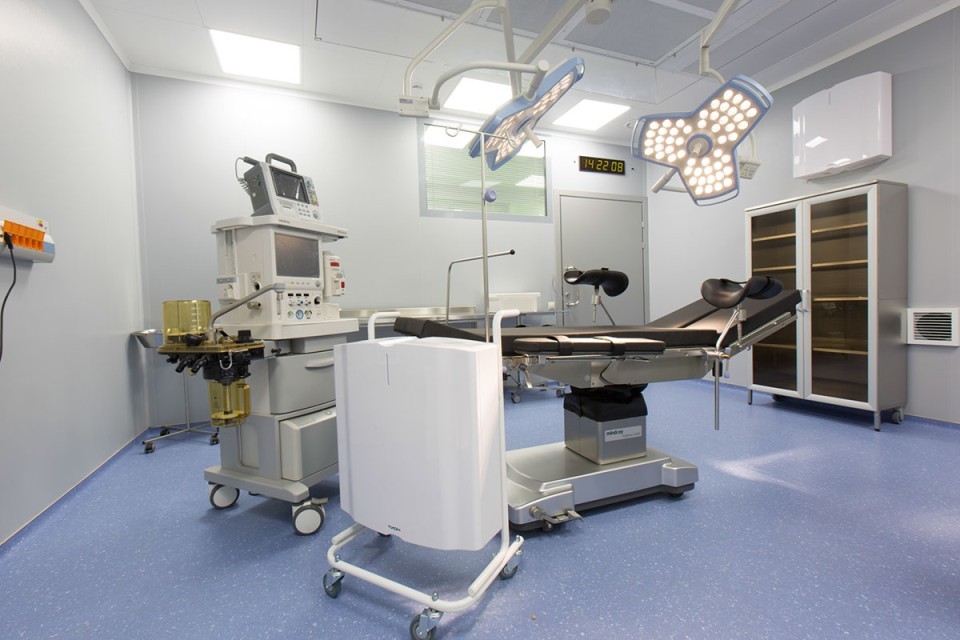

Так же данный класс фильтрации применяется для операционных помещений.

Копия фильтр.jpg

Применение такой последовательности фильтров позволяет качественно очистить воздух от максимального числа наиболее распространенных загрязнений, дыма, микроорганизмов, газов на 99,95%.

Что получает пользователь с классом фильтрации H13 (По сравнению с F7):

  • Полностью пропадет пыль, источники пыли отныне только люди и уличная одежда.
  • Практически полностью исключается влияние внешней среды на организм людей с аллергиями и больных астмой.
  • Даже если под окнами оживленное шоссе воздух в квартире всегда будет абсолютно чистый, ни запахов, ни вредных выбросов, ни загазованности.

Применение систем с высокой фильтрацией воздуха Block

это агрегат не имеющий автоматики и нагревателя, пользователь круговым регулятором управляет мощностью вентилятора. В основном агрегат применяемый для фильтрации воздуха посредством рециркуляции воздуха внутри помещения или ставится как доводчик на существующую вентиляцию по очистки приточного воздуха.

i-Vent это самодостаточная приточная вентиляционная установка, со встроенными автоматикой и нагревателем. Агрегат можно оснастить VAV-системой и CO2-системой, что существенно уменьшит затраты на эксплуатацию. Оптимальное решение для организации приточной вентиляции с фильтрацией и с минимальным числом вентиляционных каналов.

Применяется приточная установка в квартирах и домах с высокими требованиями к качеству воздуха, фармацевтических компаниях, производстве электроники, больницах. Особенно актуальны данные системы в мегаполисах, и рядом с заводами, где уровень загрязнённости воздуха крайне высокий.

Важно:

Применение приточной вентиляции в квартире с фильтрацией с толщиной корпуса 60мм позволяет разместить агрегат на улице под окном, или сбоку от окна, что исключает шумовое воздействие агрегата на пользователя, система вентиляции при этом занимает минимальный объем под потолком.

Применение i-Vent и Block в составе с ZENIT и ZENIT HECO.

Применение i-Vent и Block в составе с ZENIT и ZENIT HECO
Данные системы предназначены для организации энергоэффективных систем вентиляции с высокой очисткой воздуха.
Компоновка:
Из агрегатов ZENIT и ZENIT HECO убираются приточные вентиляторы и фильтры.
Из агрегата i-Vent убирается автоматика и нагреватель.
Из агрегата Block убирается регулятор мощности вентилятора.
В агрегатах ZENIT или ZENIT HECO добавляется клеммная колодка для подключения к i-Vent или Block
В агрегатах i-Vent или Block добавляется клеммная колодка для подключения к ZENIT или ZENIT HECO.
Электросхема для подключения можно посмотреть по ссылке: Электросхемы

*Таблица совместимости систем

Преимущества данных систем вентиляции:

  • Сохраняется высокая фильтрация воздуха.
  • Сохраняется экономичность приточно-вытяжной системы вентиляции.
  • Сохраняется возможность вынести i-Vent на фасад здания.
  • Уменьшается уровень шума приточно-вытяжной установки.

Типы фильтров для вентиляции

Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Интересный факт

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): H10 (Е10), H11 (Е11), H12 (Е12), H13 и H14. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Вентиляция

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ:
Крупные загрязнения Фильтры G
Средняя и мелкая пыль Фильтры F
Мельчайшие загрязнения, PM2.5 Фильтры НЕРА
Пыльца и споры плесени Фильтры F
Запахи и вредные газы Фильтры АК

Фильтры в устройствах вентиляции

Выбирая приточную вентиляцию с фильтрацией воздуха, нужно обращать внимание на:

1) Класс фильтров.
Подходящий для Вас класс фильтрации зависит от экологической ситуации вокруг Вас. Оживленный центр города, близость работающего завода или автомагистрали – все это зоны повышенной концентрации вредных веществ. В таких условиях фильтр класса НЕРА крайне желателен.

2) Количество фильтров.
Единичный фильтр, даже очень хороший, быстро выходит из строя и требует частой замены. Рекомендуется использовать каскад из нескольких фильтров. Во-первых, это обеспечит более эффективную очистку. Во-вторых, увеличит срок их службы: каждый последующий фильтр забивается меньше.

3) Ресурс фильтров.
Как правило, чем больше объем фильтрующего материала, тем дольше служит фильтр. Если производитель советует менять фильтры по нескольку раз в год, значит, их ресурс невелик.

Типы приточной вентиляции с фильтрами

Центральная вентиляция. Большие размеры центральной вентиляции позволяют оснастить ее всеми необходимыми фильтрами. Среди них часто встречаются НЕРА и угольные фильтры. Если позволяет бюджет и не смущает необходимость ремонта, этот тип приточно-вытяжной вентиляции в квартире с фильтрацией – хороший вариант. Однако чаще для квартир выбирают компактные устройства.

Приточные клапаны. Конструкция приточных клапанов подразумевает только самый простой фильтр, например, фильтр класса G, который задерживает лишь наиболее крупные загрязнения.

Проветриватели. Большинство проветривателей снабжены одним или двумя фильтрами. В моделях помощнее можно встретить фильтры класса F, часто в паре с угольным фильтром. Такие устройства подходят для районов со средней экологической обстановкой.

Бризеры. Это тип компактной приточной вентиляции в квартире с фильтрацией и подогревом воздуха. В стандартной комплектации бризера три фильтра. Сначала воздух проходит через фильтр G4 или F7 и очищается от крупных и средних загрязнений. Далее следует фильтр класса НЕРА Н11, который задерживает более 95% мелких и мельчайших частиц, в том числе РМ2.5. Дело завершает адсорбционно-каталитический фильтр, избавляющий от газов и запахов.

Бризер Проветриватель Приточный клапан Центральная вентиляция
Фильтрация 1. Фильтр от крупной пыли F7 либо фильтр первичной очистки G4.
2. Фильтр от мелкой пыли НЕРА.
3. Фильтр от вредных газов АК либо АК-XL
Один или два фильтра не выше класса F Фильтров нет или один фильтр не выше класса G Фильтры устанавливаются по желанию
Производительность* 35-120 м3/ч на одну комнату 0-160 м3/ч на одну комнату 0-50 м3/ч на одну комнату 100-500 м3/ч на все комнаты
Монтаж Установка за 1 час на чистый ремонт. Сквозное отверстие в стене снаружи закрывается пластиковой решеткой Установка за 1 час на чистый ремонт. Сквозное отверстие в стене снаружи закрывается пластиковой решеткой Установка за 1 час на чистый ремонт. Сквозное отверстие в стене снаружи закрывается пластиковой решеткой Установка в рамках капитального ремонта. Воздуховоды под потолком и вентиляционное оборудование снаружи
Дополнительные функции Рециркуляция (очистка воздуха внутри помещения), подогрев воздуха с климат-контролем, управление со смартфона** Подогрев воздуха в некоторых моделях Нет Возможно установить устройства кондиционирования и увлажнения воздуха, а также вытяжной модуль
Цена** от 21 300 руб. от 23 000 руб. от 1 500 руб. от 100 000 руб.

* При норме 30 м3/ч на человека
** Функции, которые есть у бризера 3S
*** Информация о ценах взята из открытых источников

ВЫБИРАЯ В КВАРТИРУ ПРИТОЧНУЮ ВЕНТИЛЯЦИЮ С ФИЛЬТРАЦИЕЙ, ИСХОДИТЕ ИЗ ЭКОЛОГИЧЕСКОЙ ОБСТАНОВКИ ВОКРУГ ВАС, КАЧЕСТВА ОЧИСТКИ И ЦЕН.

Механические фильтры

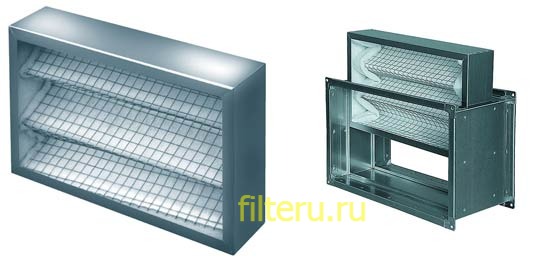

Механические фильтры — самые простые, их изготавливают из металлической проволочной сетки различного проходного сечения, специального картона или из ткани на основе волокон полиэфира либо полиэстера. Они предназначены для предварительной очистки от крупных загрязнений — пыли, песка, шерсти животных. Воздушные фильтры данного типа пригодны для многократного использования. Допускается как влажная, так сухая очистка (сжатым воздухом);Механические фильтры

Угольные фильтры

Угольные фильтры — содержат активированный уголь и применяются для физического поглощения молекул различных паров и газов. Благодаря большой площади внутренних пор угольные фильтры задерживают запахи полулетучих и летучих химических соединений большой молекулярной массы. Фильтрующая способность и ресурс таких фильтров зависит от количества угля и соответственно площади поверхности его пор. Активированный уголь используется в виде гранул различного размера, нанесенных на гофрированную основу. Однако эффективность угольных фильтров снижается при высокой влажности воздуха или высокой концентрации в его составе диоксида азота, сернистого ангидрида или формальдегида. Для их удаления применяют т.н. хемосорбенты – силикат или оксид алюминия, а также перманганат калия. Угольные и хемосорбционные фильтры используют только в сочетании с другими типами фильтров;  Угольные фильты

Масляные и губчатые фильтры

Масляные фильтры — представляют собой пластмассовые сетки, металлические перфорированные листы, кольца или сетки, смачиваемые минеральным маслом, и применяются для предварительной очистки воздуха;
Губчатые фильтры — изготавливают из пенополиуретана, резины и других подобных материалов, специально обработанных с целью раскрытия и увеличения площади поверхности пор, и используют как ступень тонкой очистки  воздуха. Этот тип фильтров можно регенерировать (очищать) путем промывки жидкостью или продувки сжатым воздухом; Губчатый фильтр

Воздушные фильтры для круглых воздуховодов

Каждый современный вентилятор или вентиляционная система  снабжаются специальными фильтрами
Воздушные фильтры для вентиляции предназначены для очистки воздуха от пыли, от мелких частиц мусора пуха насекомых рециркуляционного и наружного воздуха в системах кондиционирования и вентиляции.
Кроме того, воздух, подаваемый в помещение не должен содержать агрессивных паров и газов.
Фильтра бывают разных видов иразных классов. Соответственно,  чем выше у фильтра класс, тем мельче частицы он удерживает.
При этом специалисты выделяют такие фильтры для вентиляционных систем, как фильтры для круглых каналов(FSLFL,  ФЛКФВФЛФ) и  фильтры для прямоугольных каналов (FSRФЛПФЛПК)

 В нашем магазине вы можете купить воздушные фильтры высокого качества по выгодной цене
В каталоге на нашем сайте представлены воздушные фильтры DVS FSL/FSR и фирмы AIRONE — ФЛП, ФЛПК

Воздушные фильтры  для круглых каналов

Корпус фильтров изготовлен из оцинковки. Установка устройства может быть выполнена как в вертикальных, так и в горизонтальных участках воздушного канала. Крышка фильтра прикрепляется к стальному корпусу при помощи роликовых защелок, что позволяет обеспечить более удобный и простой доступ к элементу фильтрации. Воздушные фильтры FSLоснащены патрубками со специальными уплотнениями для прикрепления компонентов системы вентиляции. Воздушные фильтры FSL имеют в комплекте голландский фильтр с классом очистки EU4 или EU3.

DUO

Как часто необходимо менять воздушные фильтры для вентиляции?

Срок службы фильтров индивидуален, как правило зависит от месторасположения объекта, времени года и многих других факторов.

Рекомендуемое конечное сопротивление:

  • для фильтров грубой очистки составляет 260 Па,
  • для фильтров тонкой очистки 460 Па,
  • для фильтров абсолютной очистки — 610 Па.

Однако наиболее правильный и рациональный подход к замене фильтров являются плановая замена фильтров.Таким образом вы исключаете возможность продавливания пыли через фильтрующий материал.

В Москве мы рекомендуем менять фильтры по следующему графику:

  • панельные и кассетные фильтры грубой очистки — 4-5 раз в год;
  • карманные фильтры 4-5 раз в год;
  • компактные фильтры 2-3 раза в год.

Очистка (регенерация) фильтров

На сегодняшний день возможно проведение частичной сухой регенирации фильтров, но только фильтров грубой очистки (не более 2-3х раз). Но при этом необходимо помнить, что при любом способе извлечения пылевых частиц из фильтрующего материала происходит повреждение структуры волокна, из-за чего ухудшаются его фильтрующие свойства, срок службы фильтра при этом сокращается примерно в три раза.

Для фильтров тонкой и абсолютной очистки регенерация НЕДОПУСТИМА, т.к. это неизбежно приведет к повреждению фильтрующего материала.

Накопление пыли на теплообменниках уменьшает площадь теплообмена, что следственно ведет к сильному повышению энергозатрат, значительному снижению КПД процесса теплообмена, и в дальнейшем к выходу из строя самого теплообменника. Кроме того, при неправильной эксплуатации воздушных фильтров пыль оседает в воздуховодах и вентустановках, частицы пыли вылетают из потолочных диффузоров, что приводит к необходимости чистить воздуховоды, а это стоит отнюдь недешево.

Производство аналогов фильтров для вентиляции

Компания «ЭЛЕКТРОВЕНТ» предлагает фильтры производства ведущих зарубежных компаний. Кроме того, мы готовы изготовить аналоги фильтров любых типоразмеров на заказ.

Мы поставляем только сертифицированные товары, строго соответствующие стандартам качества, так что вы можете быть абсолютно уверены в качестве продукции. Собственные производственные мощности, а также долговременное сотрудничество с надежными поставщиками позволяют нам оперативно выполнять пожелания заказчиков. Мы ведем гибкую политику цен и предлагаем каждому клиенту оптимальное решение как при единичных покупках, так и при заказе крупных партий.

Чтобы подобрать и купить сменный фильтр, свяжитесь с нами по телефону +7 (495) 662 49 95 , через форму обратной связи на сайте или по почте Версия для Электронной  info@electrovent.ru .

Номнеклатура продукции Аналоги фильтры у отечественных производители
ФВП ФяВБ, ФяПБ, ФяУБ ТОВ ПХ ПС ПВ ФП, Ф ВП ФВП-1, ФВП-2, 4-ФВП ФВП-I, ФВП-II ФВП-с, ФВП-п
ФВПМет ФяРБ ФПж ВПпр ФВП-3 ФВПМет ФВПМет
ФВКас ФяГ ТОВ Г ФКС ВГ ФВКАС-1, 3-ФВКАС ФВКас-I, ФВКас-II ФВКас
ФВК ФяК ТОВ К ФМ ВМ ФВК-1, ФВК-2, ФВК-3 ФВК ФВК
ФВК-CARB ФяК-СП ФВКcarb ФВК-уголь
ФВОк ФТОВ МКР ФВОк-2, 3-ФВОк ФВОк
ФВОк-З ФяС-К КМП ФВКом-1 ФВОк-З ФВКомW
ФВОк-W-GT ФяС-КТ
ФВОк-З-Carb ФВКом-4 ФВОк-угль
ФВА-I ФяС ФТОВ ФАО ФВА-1 ФВА-I ФВА-алс
ФВА-II, ФяС ФТОВ МКР ФВА-2 ФВА-II, ФВА-клс
ФВА-HC ФяС-МП ФВА-3 ФВА-HC
ФВА-TM-HOOD ФВА
ФВКарт ФПИ ФЭП
ФВФ ФяП5, ФяП10 ФПпр ВПпр ФВФ-1 ФВФ ФВФ
Номнеклатура продукции                              Аналоги фильтров у зарубежных производителей
ФВП ChevroNet и др. Dustpanel MPM Beliebig kombinierbar CPMC панель
ФВПМет MetaNet, HV2000 Cammetal
ФВКас ChevroNet, AmAir Camplis G4 MPP, MSKPN, MSKP F718, F719 Z-Line Ex-защита Aero панель, APKK панель, АЗРК панель, панель FP, GP панель, панель NA
ФВК DriPak Привет-Flo, Город-Flo, привет-Cap MPS, MPR, MPG F766, F743, F745, F725, F726,
F728, F729, F744, F746,
F748, F749
HD, HQ, HS, LS, Hpq S KR
ФВК-CARB
ФВОк VariCel Ecopleat MMP, MPF F756, F757, F759 CompaPleat CP панель
ФВОк-З VariCel, Biocel Opakfil Зеленый MV, МВт F756, F757, F759 Compaktfilter HPQ MPK
ФВОк-W-GT DuraVee Cam GT MVX PT MPK GT HV
ФВОк-З-Carb AmerSorb Citycarb MV-AC F760 Aktivkohle Compaktfilter HPQ-AK MPK
ФВА-I AstroCel, AstroPak Супер Absolute F736, F737, F739, F770, F771 HPG, HPM, HPS
ФВА-II, AstroCel-II Magalam HFN, HFP, HFS, HFH, HFX, М.В. F780, F781, F782 HLA RS, MS
ФВА-HC AstroCel-III Sofilair Зеленый MVH F780, F781, F782 ХВГ
ФВА-TM-HOOD AstroCel Тм Худ MHH Капот фильтр
ФВКарт CamPulse EF, HemiPleat MTF F781 MKK, MKV
ФВФ Фанкойл (DF) панели

HEPA-фильтры

HEPA-фильтры — (High Efficiency Particulate Absorption – высокоэффективная задержка частиц) и ULPA-фильтры (Ultra Low Penetrating Air – ультранизкое загрязнение воздуха) делают гофрированными для увеличения фильтрующей поверхности из специальной бумаги или стекловолокна. HEPA-фильтры и ULPA-фильтры очищают от пыльцы и спор растений, продуктов жизнедеятельности пылевых клещей, устраняя причины респираторных и аллергических заболеваний;  HEPA_Filter.png

Электростатические фильтры

Электростатические фильтры — очищают воздух от пыли и пыльцы, но не поглощают запахи. С помощью сетки электродов создают коронный разряд, в результате которого образуются ионы воздуха, заряжающие частицы загрязнений и осаждающие их на специальную пластину;  Электростатический фильтр

Фотокаталитические фильтры

Фотокаталитические фильтры – с помощью ультрафиолетового излучения разлагают и окисляют различные загрязнения, токсины, вирусы, бактерии и запахи.

Фотокаталитический фильтр
Фильтры грубой очистки, такие как механические и масляные применяют как первую ступень, для предварительной очистки воздуха в системах вентиляции и кондиционирования воздуха различного назначения. Данные фильтры защищают от пылевых загрязнений не только людей, но и агрегаты во избежание их предварительного износа или поломки.  Фильтры тонкой очистки, такие как угольные и губчатые используют как вторую ступень для систем кондиционирования воздуха и вентиляции медицинских учреждений, отелей, жилых, общественных и административных зданий, в пищевой, фармацевтической и электронной промышленности, при производстве детских продуктов питания.
Высокоэффективные и сверхвысокоэффективные фильтры, такие как HEPA и ULPA-фильтры, а также электростатические и фотокаталитические фильтры используются как ступень окончательной очистки для «чистых» помещений и залов, операционных, химических, пищевых и точных производств, помещений атомных электростанций, где предъявляются самые высокие требования к чистоте воздушной среды.

Классы очистки фильтров вентиляции — как их различить

Классы очистки фильтров вентиляции
Использование фильтров обеспечивает бесперебойную и долгую службу оборудования, которое без них быстро засоряется и выходит из строя.

Оптимальный вариант — использовать фильтры разной степени очистки. Это не только обеспечит чистоту воздуха, но и позволит сократить затраты на покупку расходных материалов.

Выделяют три класса фильтров:

1. Грубой очистки – устраняют частицы размером от 10 мкм.

Используются в сильно запыленных помещениях, а также в случаях, когда не предъявляются повышенные требования к чистоте воздуха. В качестве фильтрующего материала используется сетка из металла или синтетическая ткань.

5+
2. Тонкой очистки — устраняют частицы размером от 1 мкм.

Используются там, где уровень чистоты воздуха должен быть высоким, например, в школах, больницах, музеях. Могут использоваться дополнительно вместе с фильтром грубой очистки. Эффективность — 60-95%.

Для изготовления фильтров тонкой очистки для вентиляции используют уголь или стеклоткань с особой пропиткой.

3. Особо тонкой очистки — улавливают частицы до 0,1 мкм.

Задерживают сверхтонкую пыль на 97-99%. Разработаны для помещений с особыми требованиями к стерильности, например, в операционных, научных лабораториях, сложных наукоемких производствах.

3+
Используется как дополнительная ступень очистки после предварительного фильтра. Производятся из бумаги из субмикронных волокон и клееного волокна. Наиболее популярны складчатые и панельные варианты.

Фильтры для вытяжной вентиляции, в чем их отличия

Приточно-вытяжные системы рекомендуются для установки в загородных домах, просторных квартирах, офисных помещениях. Они обеспечивают высококачественную очистку воздуха (нагревание, охлаждение, увлажнение, фильтрацию), постоянное циркуляцию воздуха, рекуперацию тепла, замену загрязненного воздуха на чистый с улицы.

Для исправной работы системы требуется монтаж фильтров для приточно-вытяжной вентиляции. Обычно используется один элемент грубой очистки, также возможна установка и фильтров с тонкой очисткой.

Фильтры для вытяжной вентиляции, в чем их отличия
В вентиляционных системах часто применяются не только традиционные кассетные и карманные фильтры, но и жироулавливающие лабиринтные из нержавеющей стали. Они удаляют из нагретого воздуха частицы масла и жира, а также защищают воздуховоды и вентиляторы от загрязнения.

За счёт температурного перепада масла и жир собираются в лабиринте специальных фильтров. Они отделяются от воздуха и оседают, после чего начинают стекать в специальную емкость. Частично жир остается на стенках, поэтому оборудование нуждается в периодической очистке моющими средствами. Иначе жир будет мешать эффективной очистке воздуха.

11+
Также стоит отметить лабиринтный фильтр разборного типа. Удобен тем, что разбирается на части, которые можно мыть отдельно друг от друга даже в посудомоечной машине.

В современных системах вентиляции применяется ступенчатая фильтрация с элементами разных конструкций и степеней очистки. Так, могут быть установлены фильтры грубой и тонкой очистки и дополнительно угольный. Первые два удаляют пыль и загрязнения, а последний запахи и дым.

Какие есть типы конструкций и виды фильтров для вентиляции воздуха, как и где их можно использовать

Для вытяжной и приточной вентиляции разработаны следующие виды:

1. Предварительной очистки, или механические. Устанавливаются в любом климатическом оборудовании. Защищают от загрязнений не только воздух в помещении, но и оборудование. Улавливают крупные загрязнения, шерсть животных, пыль.

Фильтры предварительной очистки
2. Рулонные. Изготовлены из полиэстера. Толщина материала может быть различной у разных вариантов фильтров.

3. Ячейковые фильтры для вентиляции. Представлены двумя вариациями — гофрированный (кассетный фильтр для вентиляции), и карманный (мешочный). Гофрированный является универсальным и используется почти во всех вентиляционных системах, подходит для эксплуатации, как в жилых, так и в промышленных зданиях.

Карманные фильтры для вентиляции используются как следующая ступень очистки после грубой, снижают количество пыли.

Ячейковые фильтры для вентиляции
4.Электростатические (электрические). Удаляют аэрозоли твердых веществ и масляного тумана. Под воздействием электростатики крепко оседают на фильтре, и даже под внешним воздействием удерживаются прочно. Требуют регулярной очистки, в противном случае эффективность резко снижается.

5.Панельные. Имеют простую конструкцию из металлической рамки и сетки, а также фильтрующего материала с нужной плотностью.

6.Самоочищающиеся. Используются на производстве. За счёт пневматической очистки обеспечивается непрерывная работа вентиляции с сохранением производительности.

Фильтры НЕРА тонкой очистки для систем вентиляции
Очистка воздуха от пыли и бактерий

7. Фильтры НЕРА тонкой очистки. Отличаются повышенной эффективностью, задерживая до 99% частиц размером от 0,3 мкм. Под этот показатель попадают споры и пыльца растений и грибов, а также различные аллергены. Требуют замены до трех раз в год.

Еще более эффективными, чем НЕРА, считаются фильтры ULPA. Они способны задерживать до 99,99% частиц размером более 0,1 мкм.

Для того, чтобы НЕРА и ULPA не стали рассадником бактерий, производители пропитывают их особым составом.

8. Фотокаталитические. Разлагают и окисляют токсичные примеси с помощью ультрафиолетового излучения. Процесс происходит при комнатной температуре. Примеси распадаются до углекислого газа и воды. Распаду поддаются даже бактерии и вирусы.

ВИДЕО ОБЗОР

Варианты фильтров по используемому материалу

Уровень очистки воздуха напрямую зависит от применяемого материала.

Для задержки крупных частиц предназначены металлическая сетка, волокнистые и пористые материалы, тканевая основа.

Варианты фильтров по используемому материалу

  • Стоит отметить бактерицидные системы, которые обеззараживают поступающий в помещение воздух за счёт воздействия ультрафиолета.
  • Волокнистые материалы способы очищать воздух еще и от химических веществ, которые присутствуют на производствах.
  • Угольные фильтры – достаточно широко распространены, эффективно устраняют пары и газообразные вещества.

Читайте также:  Вентиляторы с фильтром — почему стоит их купить

Чем больше пор в угле, тем эффективнее он поглощает полулетучие и летучие соединения. Однако стоит иметь в виду, что данный тип фильтров не подходит для помещений с высокой влажностью, а также не справляется с диоксидом азота и формальдегидом. Хорошо поглощают загрязнения, но требуют частой замены.

Частота смены фильтрующих материалов зависит от требований к уровню чистоты воздуха, а также к его изначальной загрязненности. Само оборудование также необходимо периодически очищают от масла, пыли, сажи, которые могут препятствовать эффективной очистке воздуха.

В среднем такую процедуру, как на тканевых, так и на сетчатых воздушных фильтрах для вентиляции следует проводить раз в полгода, а в сильно загрязненных помещениях чаще.

ВИДЕО ОБЗОР

Почему именно НЕРА-фильтр?

Частицы условно делятся на крупные (больше 10 мкм), мелкие (от 1 до 10 мкм) и мельчайшие (меньше 1 мкм). Опаснее всех мелкие и мельчайшие частицы размером до 2,5 мкм, так называемые PM2.5. Это доказано и научными, и статистическими исследованиями. Они легли в основу рекомендаций Всемирной организации здравоохранения, согласно которым частицы РМ2.5 входят в список наиболее опасных загрязнителей воздуха.
Грубый фильтр задерживает только крупные частицы, с эффективностью 65-90%. Но для PM2.5 его эффективность будет практически нулевая. Задержать эти частицы может только НЕРА-фильтр. Мы уже писали почему.
В том, что НЕРА-фильтр — обязательный элемент современного воздухоочистителя, сомнений нет. Вопрос в том, какая у него должна быть эффективность.

Три эффективности

Есть у производителей воздухоочистителей маркетинговая уловка: перемешивать понятия эффективности фильтра, однопроходной эффективности прибора и эффективности очистки воздуха. На самом деле это разные вещи, и важно понимать различия между ними.

Эффективность фильтра

Вынем НЕРА-фильтр из очистителя и поместим его в специальный аэрозольный стенд. Так выглядит наш стенд АС-1:

В стенд подается аэрозоль, имитирующий воздушные загрязнители. НЕРА-фильтр фиксируется в стенде герметично. Поэтому у воздушного потока с частицами только один путь — через фильтр. Счетчиком частиц измеряем концентрацию на входе в фильтр и на выходе из него. Соотносим величины и получаем коэффициент эффективности НЕРА-фильтра:
Ефильтр = (Nвход фильтр — Nвыход фильтр) / Nвход фильтр
Умножаем коэффициент на 100% и получаем эффективность фильтра. Для разных классов НЕРА-фильтров эффективность отличается:

  • H10 — 85%
  • H11 — 95%
  • H12 — 99,5%
  • H13 — 99,95%
  • H14 — 99,995%



Однопроходная эффективность очистителя

Проведем тот же эксперимент, только теперь поместим в аэрозольный стенд не фильтр, а весь воздухоочиститель. Так же соотносим концентрации частиц на входе в прибор и на выходе из него. Получаем однопроходную эффективность очистителя:
Е = (Nвход — Nвыход) / Nвход
Если бы фильтр крепился в приборе абсолютно герметично и в самом приборе не было щелей, то однопроходная эффективность очистителя и эффективность фильтра были бы равны. Но обычно такого не бывает.
В очистителях воздушные фильтры сменные. Для них есть специальные слоты, фильтры вставляется и вынимаются вручную. Если не обеспечить грамотное уплотнение в местах крепления, воздух пойдет через щели в обход фильтра. Сам корпус, часто составной из пластиковых деталей, тоже может содержать щели. Естественно, всё это влияет на однопроходную эффективность очистителя. Чем выше целевая эффективность, тем сложнее обеспечить нужную герметичность.
Показательный пример из нашего опыта работы с медицинскими ламинарными полями. Если в корпусе ламинарной ячейки с целевой эффективностью Н14 (99,995%) есть хотя бы одна дырочка размером с игольчатое ушко, то ее однопроходная эффективность упадет на порядок: 99,995% —> 99,95%. То есть проскок частиц увеличится в 10 раз 0,005% —> 0,05%.
В бытовых решениях очень сложно обеспечить такую прецизионную герметичность. По крайней мере, нам еще не попадался домашний очиститель воздуха с реальной однопроходной эффективностью Н13 или Н14. Хотя фильтры такого класса производители регулярно анонсируют в своих приборах.

Производители в характеристиках очистителя «выпячивают» большую эффективность НЕРА-фильтра. В то время как однопроходная эффективность всего прибора почти всегда ниже. Мы тестировали приборы с НЕРА фильтром Н14, у которых на самом деле была однопроходная эффективность 50%.

Эффективность очистки воздуха

Между экспериментами на аэрозольном стенде и работой прибора в реальных условиях огромная разница. Самое главное для нас — чистота воздуха не на выходе из очистителя, а в комнате в целом. Выходящий из прибора чистый воздух тут же перемешивается с грязным воздухом комнаты, не вытесняя, а «разбавляя» его.
В настоящей комнате, кроме очистителя, есть и другие факторы, влияющие на концентрацию частиц в воздухе. Она уменьшается из-за естественного осаждения частиц и увеличивается из-за источников (люди, домашние животные, открытое окно, книги, ковры, мебель и т.д.). К тому же, в комнате воздух проходит через очиститель не один раз, а несколько. И с каждым прогоном на фильтре оседает все больше частиц, а воздух становится все чище. И чем больше воздуха за один раз прогоняется через фильтр, тем выше эффективность очистки. Поэтому на реальную эффективность очистки воздуха влияет не только класс фильтра, но и производительность прибора.

Производительность очистителя — объем воздуха, который прибор прокачивает через себя за единицу времени. Обозначается буквой Q. У нас измеряется в м3/ч, на западе в фут3/мин.
1 фут3/мин ≈ 1,7 м3/час

Представим, что у воздухоочистителя однопроходная эффективность 100%. Но вентилятор к нем настолько слабый, что производительность прибора близка к нулю. Такой очиститель не гоняет воздух через фильтр, а значит, и не чистит его. В обратной ситуации итог тот же: супермощный вентилятор + нулевая однопроходная эффективность = нулевая эффективность очистки.
Выходит, эффективность очистки воздуха зависит одновременно и от однопроходной эффективности прибора, и от производительности вентилятора. Чтобы оценить реальную эффективность очистки воздуха, надо искать разумное сочетание этих двух параметров. Это сочетание называется CADR (Clean Air Delivery Rate).

Что такое CADR

В начале 1980-х американская ассоциация AHAM (Association of Home Appliance Manufacturers) ввела CADR — показатель для измерения реальной эффективности комнатных очистителей воздуха. Эффективность очистки воздуха определяет именно CADR, а не девятки после запятой и не маркетинговые уловки от производителей типа «нано-био-ультра-фильтров».

«Clean air delivery rate» переводится как «скорость подачи чистого воздуха». Смысл показателя простой. Если очиститель подает 100 м3/ч, а его однопроходная эффективность равна 50%, то скорость подачи чистого воздуха составляет 50 м3/ч. Чем больше CADR, тем быстрее прибор чистит комнатный воздух и быстрее обновляет его. Соответственно, быстрее снижает концентрацию частиц в воздухе.

В математическом выражении CADR — это произведение однопроходной эффективности очистителя и его производительности:
CADR = E * Q

Три важных факта о CADR

Факт №1: CADR сильнее зависит от производительности очистителя, чем от количества девяток после запятой в эффективности фильтра
Допустим, у нас есть очиститель с производительностью 100 м3/ч. Вставим в него НЕРА-фильтр Н11 (Е = 0,95). Получаем CADR = 95. Увеличим производительность в 2 раза. Теперь и CADR вдвое больше = 190.
Теперь заменим фильтр на Н13 (Е = 0,9995). Для производительности 100 м3/ч CADR = 99,95. Эффективность фильтра выросла на 2 порядка, а CADR практически не поменялся.
Факт №2: CADR не может быть больше производительности
Эффективность прибора не может быть больше 100%. В классификации фильтров самый эффективный — ULPA-фильтр U18 с эффективностью 99,9999995%. Поэтому в лучшем случае CADR = 0,999999995 * Q.
Факт №3: CADR зависит от типа загрязнителя
CADR зависит от однопроходной эффективности очистителя. А она зависит от эффективности фильтров. А эффективность фильтра зависит от типа загрязнителя. В прошлой статье про НЕРА мы говорили, что этот фильтр по-разному задерживает мелкие и крупные частицы. Для частиц РМ2.5 будет одна эффективность, для частиц РМ10 — другая, а для летучих органических соединений — и вовсе нулевая (НЕРА задерживает только частицы, но не молекулы газов).
А вот угольный фильтр чистит газы, но плохо задерживает частицы. Поэтому очиститель с определенным комплектом фильтров будет иметь разный CADR по разным типам загрязнителей. Ассоциация AHAM проводит независимые исследования домашних очистителей и по их итогам выдает вот такие стикеры с CADR по разным загрязнителям.

Как CADR влияет на реальную эффективность очистки

Представьте изолированную комнату с идеальными условиями. Воздухообмен равномерный, то есть в любой части комнаты концентрация частиц PM2.5 одинаковая. Они не оседают на стены и пол, и источников частиц нет. В комнате установлен очиститель-рециркулятор. Притока нет, прибор очищает только тот воздух, который уже есть в комнате. Это единственный фактор, который изменяет концентрацию частиц в нашей идеальной комнате. В физике такая комната называется «реактором идеального перемешивания».

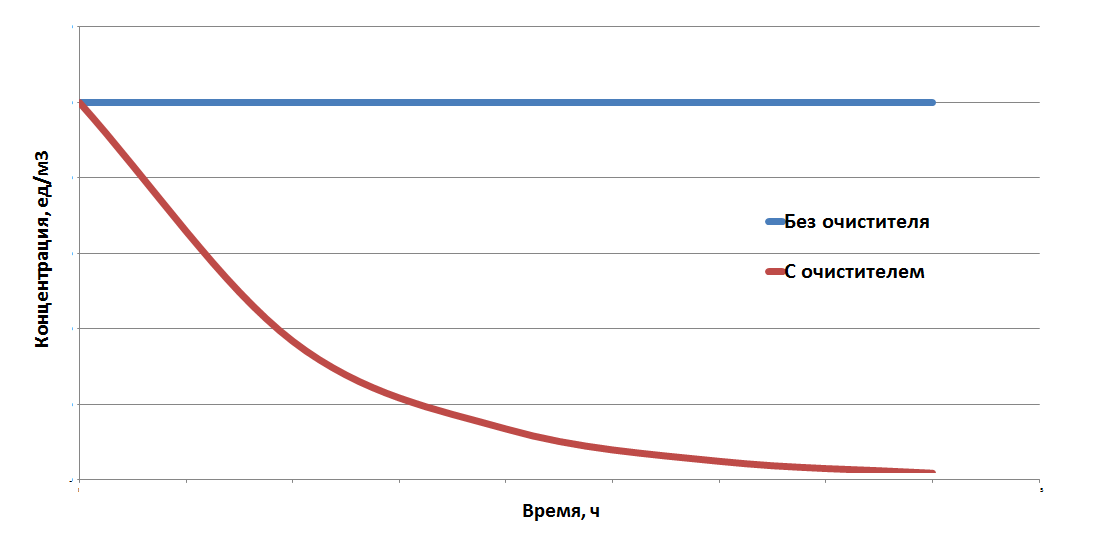

Если прибор выключен, концентрация частиц в комнатном воздухе будет постоянной. Если очиститель включен, концентрация падает. И чем дольше прибор работает, тем меньше частиц останется в воздухе. Концентрация частиц со временем убывает экспоненциально:

Экспонента описывается формулой:
Nt = N0 * exp (- E * Q * t / V)

  • Nt — концентрация частиц в момент времени t
  • N0 — начальная концентрация частиц
  • E — однопроходная эффективность очистителя
  • Q — производительность очистителя
  • V — объем комнаты
  • t — время работы очистителя

Но произведение E*Q это и есть CADR:
Nt = N0 * exp (- CADR * t / V)
Показатель экспоненты — отношение CADR к объему помещения V. Значит, именно он определяет характерное время очистки помещения:
t ~ V / CADR
Чтобы понять связь между CADR и реальной эффективностью прибора, зададим параметры:

  • Начальная концентрация частиц N0 = 100 ед/м3
  • Объем комнаты V = 100 м3
  • Время работы очистителя t = 1 ч

Эти параметры остаются неизменными, в формуле меняем только CADR и смотрим, сколько частиц останется в комнате через час.

  • CADR = 100
    N = 100 * exp (-1) ≈ 36,8 ед/м3
    Эффективность очистки воздуха за 1 час ≈ 63,2%

    Обратите внимание на нетривиальный факт. Допустим, в нашей комнате объемом 100 м3 стоит очиститель с производительностью 100 м3/ч. То есть он обеспечивает однократный воздухообмен. Получается, за 1 час воздух в комнате полностью обновится? Нет. Мы только что показали, что даже с эффективностью очистителя 100% (CADR = Q) при однократном воздухообмене эффективность очистки комнаты будет 63,2%. То есть концентрация снизится примерно в 3 раза, но никак не в десять и не в сто раз!

  • CADR = 150
    N = 100 * exp (-1,5) ≈ 22,3 ед/м3
    Эффективность очистки воздуха за 1 час ≈ 77,7%
  • CADR = 300
    N = 100 * exp (-3) ≈ 5 ед/м3
    Эффективность очистки воздуха за 1 час ≈ 95%

    От 95% и выше — это уже хорошая эффективность очистки. Ее мы получили при трехкратном воздухообмене (CADR = 300 м3/ч, V = 100 м3). Так что вот простой совет: чтобы определить минимальный CADR для своей комнаты, умножьте её объем на три.

  • CADR = 600
    N = 100 * exp (-6) ≈ 0,25 ед/м3
    Эффективность очистки воздуха за 1 час ≈ 99,75%

Как измерить CADR очистителя

Можно измерить CADR напрямую. Однопроходную эффективность прибора измеряем на аэрозольном стенде и умножаем ее на производительность прибора. Это самый точный способ измерения CADR. Но аэрозольные стенды в России можно пересчитать по пальцам, поэтому посчитать CADR напрямую будет сложно.
Ассоциация AHAM предложила упрощенную методику. В ней CADR измеряется не напрямую, а через измерение непосредственно эффективности очистки воздуха. При этом можно не надо знать ни однопроходную эффективность прибора, ни производительность.
Измерим CADR очистителя по РМ2.5 по упрощенной методике.
В изолированную комнату ставим очиститель, но пока не включаем. Инжектируем в комнатный воздух какое-то количество аэрозоля из РМ2.5. Замеряем концентрацию частиц в разные моменты времени: через минуту, 10 минут, полчаса, 45 минут, час, два и так далее
Проветриваем комнату и снова напускаем то же количество РМ2.5. Включаем очиститель. Измеряем концентрацию частиц в воздухе с теми же временными интервалами.

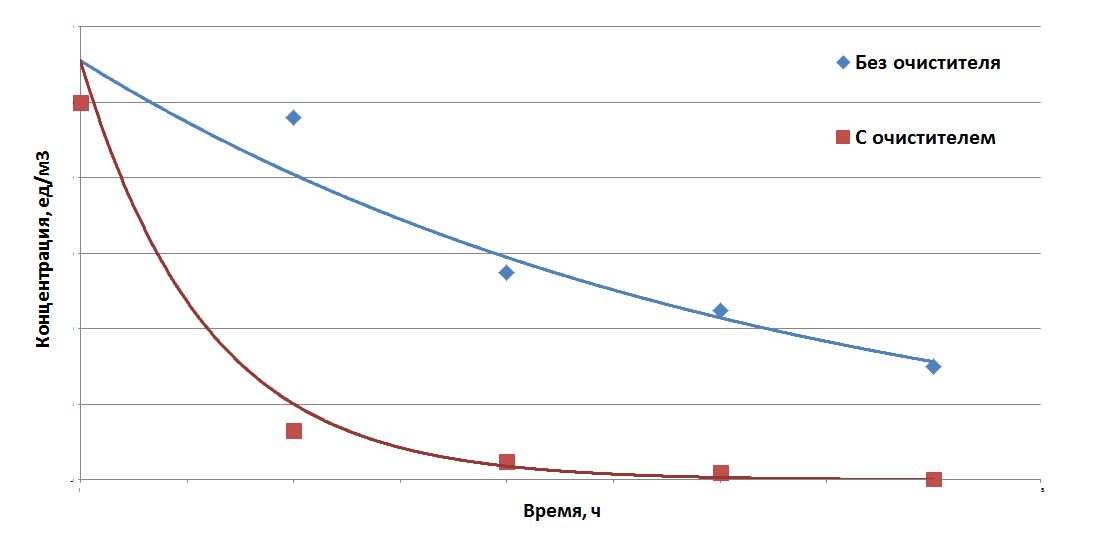

Получаем две серии замеров: без очистителя и с очистителем. Полученные данные аппроксимируются экспонентой.
Первая экспонента показывает естественное осаждение частиц на стены и пол. Вторая — естественное осаждение и осаждение частиц в очистителе.

Вычитаем одно из другого и получаем итоговую экспоненту осаждения частиц в очистителе. Находим показатель экспоненты: (- CADR / V). Объем помещения мы знаем, посчитать CADR легко.
Такой способ измерения менее точный, чем на аэрозольном стенде. Зато он намного проще. Погрешность можно снизить, если провести большую серию измерений.

Какой CADR у очистителя Tion Clever

В США и Китае производителей обязывают указывать CADR очистителей воздуха. В России этого пока еще нет. Мы измерили CADR своего очистителя по собственной инициативе.

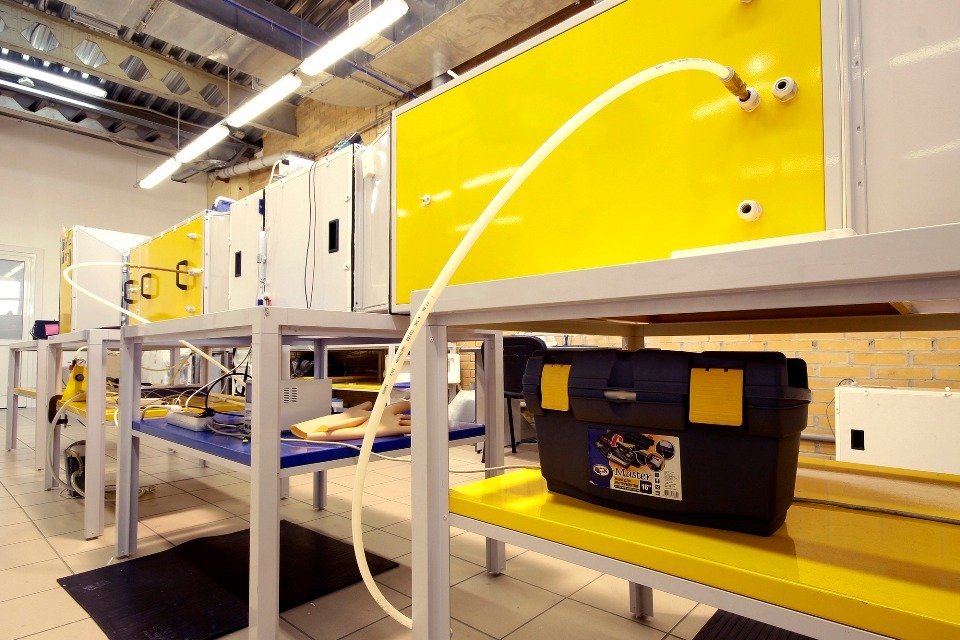

Эффективность Tion Clever мы проверили на аэрозольном стенде АС-1. Для мелкодисперсного аэрозоля с частицами PM2.5 однопроходная эффективность прибора больше 95%. Производительность прибора 150 м3/ч. Получаем CADR = 142,5.
Tion Clever разрабатывался для обеззараживания воздуха в медицинских палатах и кабинетах. Его CADR соответствует медицинским требованиям по обеспечению стерильности воздуха в лечебно-профилактических учреждениях. Один Tion Clever обеспечит трехкратный воздухообмен в помещениях объемом около 50 м3, то есть площадью около 20 м2. Для помещений большей площади устанавливается несколько приборов.

На фото два Tion Clever в операционном блоке одной из московских больниц: один на стене, другой на мобильной подставке.

Предлагаем вам элементарную задачку.
Один Tion Clever стоит в комнате площадью 20 м2 и высотой потолка около 2,5 м. Для простоты допустим, что в помещении нет источников частиц. За какое время Tion Clever снизит концентрацию частиц PM2.5 в 100 раз? То есть очистит воздух в комнате на 99%.
Посмотреть решениеСчитаем объем комнаты:
V = 20 м2 * 2,5 м = 50 м3
Начальная концентрация частиц PM2.5 в воздухе равна N0. Через время t она должна снизится в 100 раз:
Nt = 0,01 * N0
Концентрация в воздухе меняется по закону:
Nt = N0 * exp (- CADR * t / V)
Подставляем известные величины и считаем время, через которое воздух очистится на 99%:
0,01 * N0 = N0 * exp (- 142,5 * t / 50)
0,01 = exp (-2,85 * t)
ln (0,01) = -2,85 * t
-4,6 = -2,85 * t
t = 1.6

Заключение: советы по выбору очистителя воздуха

Самое главное — выбирайте очиститель с НЕРА-фильтром. Дальше выбор зависит от того, указан ли CADR на самом приборе.

Если на приборе указан CADR

Посчитайте объем комнаты, в которую планируете поставить очиститель воздуха. Умножьте его на 3. CADR очистителя должен быть не меньше полученного значения.

Если на приборе не указан CADR



  • Попробуйте оценить CADR самостоятельно. Добросовестный производитель указывает в характеристиках очистителя и однопроходную эффективность, и производительность. Просто перемножьте их значения — и получите CADR. Если в описании прибора нет хотя бы одного из этих параметров, стоит задуматься: стоит ли вообще доверять такому производителю?
  • Чаще всего в характеристиках указана эффективность фильтра, а не однопроходная эффективность всего очистителя. Оцените качество сборки прибора. У фильтра должен быть достаточно жесткий корпус с уплотнителем по периметру. Сам фильтр должен плотно сидеть в корпусе. Остальные детали тоже должны плотно прилегать друг к другу, на стыках разъемных частей должен присутствовать уплотнитель. Если прибор собран без видимых щелей, значит, есть шанс, что однопроходная эффективность всего прибора близка к заявленной эффективности фильтров.

В характеристиках, как правило, указывается максимальная производительность очистителя в турбо-режиме. Очиститель в этом режиме обычно сильно шумит, поэтому пользователь редко его включает. Придите в магазин и своими ушами послушайте прибор на всех скоростях. Выберите подходящую скорость с комфортным уровнем шума — она и будет соответствовать производительности для расчета CADR.
И еще раз: не гонитесь за девятками после запятой в эффективности.

Изначально НЕРА-фильтры разрабатывались не для рециркуляторов, а для однопроходной очистки воздуха в вентиляции. Они используются в чистых помещениях в медицине, фармацевтической и электронной промышленности. В этих областях риски представляют даже единичные пылинки или микробы в воздухе. Подача воздуха там устроена так, что стерильный воздух не смешивается с грязным, а вытесняет его. Поэтому однопроходная эффективность должна быть максимально большой, чтобы с улицы не попала ни одна частичка. Вот где нужны девятки после запятой. А каждая «честная» девятка напрямую влияет на стоимость фильтра и всего прибора в целом.

Очистители воздуха (рециркуляторы) — совсем другое дело. Они забирают воздух не с улицы, а из помещения, очищают и разбавляют грязный воздух чистым. Для них важна не эффективность фильтра или прибора сама по себе, важен именно CADR. И по факту, НЕРА-фильтры с эффективностью 95% и 99,95% (при одинаковой производительности очистителя) показывают почти одинаковое время очистки помещения. А раз так, зачем платить больше?

Источники
  • https://bprs-moscow.ru/produkcziya/filtruyushhie-materialyi/
  • https://tion.ru/ventilyaciya/ventilyatsiya-s-filtraciey/
  • https://turkov.ru/info/articles/pritochnaya_ventilyatsiya_s_filtratsiey/
  • https://www.promventholod.ru/tekhnicheskaya-biblioteka/klassifikatsiya-vozdushnykh-filtrov-sistem-ventilyatsii.html
  • https://www.vent-style.ru/section/vozdushnye-filtry-dlya-kruglyx-vozduxovodov
  • https://electrovent.ru/ventilyaciya/filtry-dlya-ventilyacii/
  • https://filteru.ru/filtri-dlya-system-ventilyatsii/
  • https://habr.com/post/368757/
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
