Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
- Однотрубная.
- Двухтрубная.
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
Чем выгоднее обогревать квартиру: кондиционером или электрорадиатором?
Если температура за окном позволяет включать кондиционер на обогрев, то выгоднее использовать его, а не электрический обогреватель. В последних электроэнергия преобразуется в тепловую из расчета 1:1, а в системах кондиционирования электричество расходуется не на образование, а на перенос тепловой энергии. Таким образом, кондиционер, обогревая помещение, тратит намного меньше электроэнергии.
«Кондиционером в четыре раза выгоднее обогревать квартиру. Там есть коэффициент, грубо говоря, тепловая энергия на киловатт электрической энергии. У хорошего кондиционера этот коэффициент составляет от двух до четырех. То есть, используя кондиционер, вы в четыре раза экономите потребление электроэнергии», — уверяет директор испытательной лаборатории бытовой электротехники «Тестбэт» Олег Драницкий.
Какие недостатки у обогрева помещения кондиционером?
Недостатком использования кондиционера является то, что продолжительная работа прибора нежелательна при низких температурах. Кроме того, далеко не все климат-системы можно использовать, если температура за окном опускается ниже минус пяти градусов. При отрицательных температурах необходим кондиционер, у которого есть подогрев отвода конденсата и картера.
Кроме того, при слишком низких температурах энергоэффективность кондиционера падает. На 1 кВт потребляемой энергии при температуре наружного воздуха от ноля до плюс пяти градусов кондиционер будет выдавать от 2,5 кВт до 4,2 кВт тепла. Если температура на улице ниже этого диапазона, соответственно, расход энергии будет повышаться.

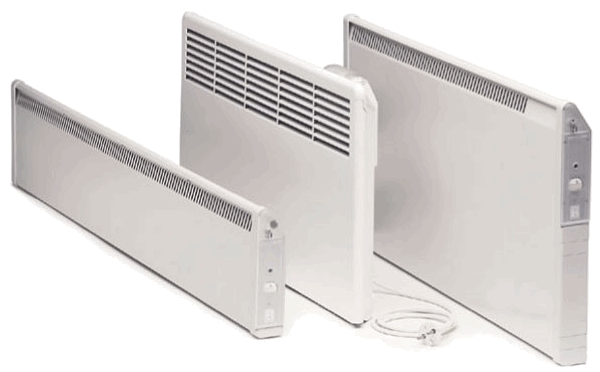

Какие недостатки у обогрева помещения электрорадиатором?
Классический электрообогреватель для того, чтобы обогреть помещение в 15 кв. м, потребляет примерно от 1,5 кВт/ч до 2 кВт/ч. Энергосберегающие модели потребляют меньше. Однако в любом случае обогрев будет неравномерным и температура воздуха рядом с отопительным прибором окажется значительно выше, чем в остальных частях помещения. Потому режим работы обогревателя будет выставлен на большую температуру, чем требуется. Кроме того, время, за которое электрообогреватель способен довести температуру помещения до комфортной для человека, может превысить час.
Если говорить о кондиционере, то потребление им электроэнергии в режиме обогрева для помещения такой же площади будет не выше 0,7 кВт/ч, то есть более чем в два раза ниже. Расход электроэнергии идет в основном на работу компрессора и вентиляторов. К тому же кондиционер может быстрее довести температуру до комфортной за счет прогона большого объема воздуха через теплообменник.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.
Последовательность действий
Итак, у вас в квартире зимой очень холодно и вы устали оплачивать услугу, что на самом деле не предоставляется. Обязательно зафиксируйте этот факт документально, подавая соответствующие заявления поставщику тепловой энергии и в санэпидемстанцию. Такая фиксация может впоследствии сыграть свою роль при получении отказа и судебном разбирательстве, буде до него дойдет дело.
Для справки. В странах постсоветского пространства существует множество законодательных актов на данную тему, часто противоречащих друг другу. Из-за этого вопрос, можно ли в квартире сделать индивидуальное отопление, нередко приходится решать в суде.
Если идти по правильному пути, то порядок действий должен быть следующий:
- проведение мероприятий по оформлению отказа от услуг централизованного теплоснабжения и демонтаж старых систем;
- получение разрешения на установку индивидуального источника тепла в соответствующих органах;
- выбор энергоносителя для обогрева квартиры;
- разработка технической документации. Простыми словами, нужно выполнить проект отопления со схемой подключения источника тепла к централизованным инженерным сетям;
- согласование ее с поставщиком энергоносителей и получение разрешения на установку теплогенератора;
- монтажные работы по устройству отопительной системы.
На практике наибольшую трудность представляет прохождение первых 2 этапов. Теплоснабжающая организация может препятствовать вам в отказе от услуг, ссылаясь на различные законодательные акты. Та же история может повториться и с получением разрешения на переустройство жилых помещений. Возможно, придется заручиться поддержкой юриста и даже дойти до суда. Тонкости этих вопросов надо изучать на соответствующих интернет-ресурсах.
Для справки. На Украине установка индивидуального отопления в многоквартирном доме запрещена соответствующим постановлением, в Российской Федерации прямого запрета нет, но имеется масса ограничений в разных нормативных документах, вызывающих разночтения.
Выбор энергоносителя
В многоэтажных жилых домах этот выбор невелик, к вашим услугам только природный газ и электроэнергия. Если у вас до этого уже стояла газовая колонка, то поменять ее на котел будет несколько проще, хотя без согласования с газоснабжающей конторой не обойтись. С нуля внедрять газовое отопление будет сложнее, это связано с процедурой оформления, актов обследования дымохода и так далее.
Часто природный газ в качестве энергоносителя для квартиры не имеет альтернативы, поскольку индивидуальное электрическое отопление недоступно из-за ограниченного лимита потребляемой мощности. Другая причина, по которой не стоит останавливаться на электронагревателях, — это проживание в старых домах с ветхой проводкой. Положим, в пределах квартиры вы ее замените, а дальше? Впрочем, предприятие по обслуживанию электросетей при таких обстоятельствах не даст разрешение.
Если перечисленных ограничений не существует, выбираем энергоноситель из экономических соображений. Тут многое зависит от стоимости газа и электричества в разных странах. Например, хозяин квартиры с индивидуальным отоплением от электричества в РФ будет платить больше чем за газ, на Украине – в зависимости от тарифа на электроэнергию и так далее.
Монтаж газоиспользующего оборудования однозначно обойдется дороже, нежели электрического.
Разработка проекта и проведение монтажных работ
Именно на этом этапе совместно с проектировщиком определяется, какой будет индивидуальная система отопления в квартире и подбирается котел по мощности. Последняя смело принимается из расчета 100 Вт на 1 м2 площади, этого более чем достаточно, так как даже угловая квартира имеет множество общих стен с соседями, и через эти конструкции тепло не теряется. Тип разводки можно выбрать в зависимости от размеров жилища. Для небольших квартир вполне сгодится однотрубная «ленинградка», а для помещений побольше – традиционная двухтрубная система с нижней разводкой.
Учтите, что в условиях квартиры вам подойдут только настенные газовые или электрические котлы, а в них уже встроен циркуляционный насос, а иногда и расширительный бак. Так что система будет закрытой с принудительной циркуляцией.
Помимо разработки новой схемы проектная документация должна содержать раздел, где отражается демонтаж старой системы. Разборке и утилизации подлежат батареи и подводки к ним, проходящие через квартиру стояки трогать нельзя. Вместо вырезанного байпаса надо приварить прямой участок трубы. Чтобы теплоснабжающая организация не продолжала вам насчитывать оплату, стояки следует теплоизолировать.
Новая схема индивидуального отопления должна предусматривать установку радиаторов с термостатическими вентилями на входе. Сами радиаторы подойдут алюминиевые, биметаллические ставить нет смысла. Что касается газового котла, то его тип зависит от наличия дымоходной шахты. Когда она есть, то можно взять простой отопитель с открытой камерой сгорания.
Внимание! Запрещается подключать котел к вытяжным вентиляционным шахтам. Если дымоходного канала нет, то подойдет только турбированный теплогенератор с закрытой камерой и коаксиальной трубой для отвода газов сквозь стену.
Кстати сказать, для удобства можно установить двухконтурный источник тепла, это позволит вам в дальнейшем отказаться и от централизованного горячего водоснабжения. Также при желании может быть реализована система индивидуального отопления с теплыми полами. Тут надо обратить внимание на надежность межэтажного перекрытия. Когда в нем нет уверенности, то затевать устройство стяжки не рекомендуется, лучше смонтировать теплые полы на деревянных лагах с покрытием из ламината.
Поскольку отключения электроэнергии бывают и в квартирах, то для надежной работы газового агрегата лучше иметь блок бесперебойного питания. С электроотоплением дело обстоит сложнее, остается надеяться, что отключение продлится недолго. Осуществлять монтаж индивидуального отопления вы можете и самостоятельно, кроме одного участка: подключения теплогенератора к газовым либо электрическим сетям здания. За этой услугой придется обратиться к поставщику энергоносителя.
Выбор радиаторов и труб
Любая отопительная система имеет свои характерные особенности, которые необходимо учесть, чтобы точно знать, как лучше сделать отопление в квартире. Особняком во всем этом стоит выбор отопительных приборов – там, где одни батареи подойдут идеально, другие окажутся недостаточно эффективными и надежными.
Самое простое и безболезненное решение, связанное с выбором комплектующих для отопления – обратиться к профильным специалистам, которые проведут полный анализ конкретных условий и подберут для них наиболее подходящие элементы. Впрочем, при грамотном подходе к делу можно провести эту работу и самостоятельно – достаточно будет рассмотреть особенности всех возможных комплектующих и разобраться, при каких условиях нужно применять определенный тип элементов.
Чугунные радиаторы
Отопительные приборы из чугуна отличаются длительным сроком службы и довольно высокой теплоотдачей. Кроме того, очень важной особенностью чугунных батарей является инерционность – чугун очень долго набирает тепло, поэтому на прогрев системы уходит масса времени, но при прекращении подачи теплоносителя накопленное тепло будет поступать в квартиру на протяжении нескольких часов.
Заметным недостатком рассматриваемого типа батарей является большой вес. Этот фактор, во-первых, существенно осложняет транспортировку, а во-вторых, предъявляет особые требования к технологии монтажа. Установить чугунные радиаторы самостоятельно не получится, а крепить их можно только на капитальные стены, способные выдержать высокую нагрузку, поскольку вес чугунной батареи немалый..
Внутренний объем чугунных батарей довольно велик, поэтому для их прогрева требуется большое количество теплоносителя. Из этого можно сделать вывод, что использовать такие радиаторы в сочетании с электрическим котлом крайне невыгодно. Для централизованного и газового отопления чугунные отопительные приборы подходят как нельзя лучше.

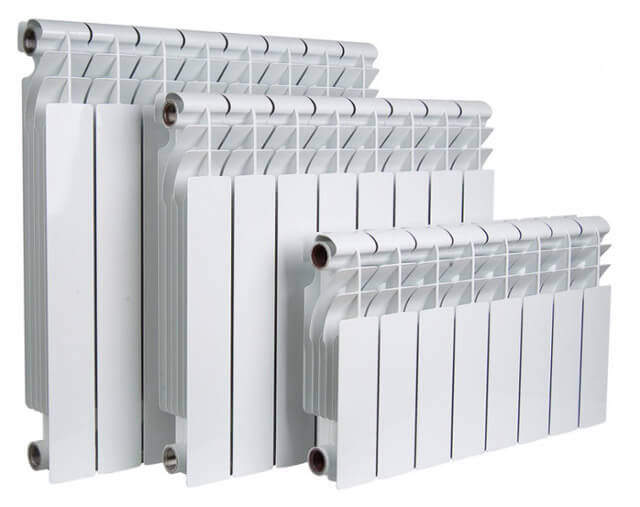

Алюминиевые и биметаллические батареи
Данные типы батарей отлично подходят для квартир, в которых проведено централизованное отопление. Дело в том, что теплоноситель в таких системах имеет массу загрязнений и негативных особенностей, вроде большой жесткости. Биметалл прекрасно выдерживает подобные воздействия и не ржавеет из-за воздействия с влагой и воздухом. Из достоинств также стоит отметить возможность варьирования количества секций, если только это не батареи монолитного типа.
Главный и самый очевидный недостаток – высокая стоимость изделий из алюминия или биметалла. Второй момент, который отчасти можно отнести к недостаткам – слабая способность к накапливанию тепла, т.е. радиаторы быстро остывают при остановке системы. Впрочем, если проблем с поставками тепла нет, то этот фактор можно смело сбрасывать со счетов.

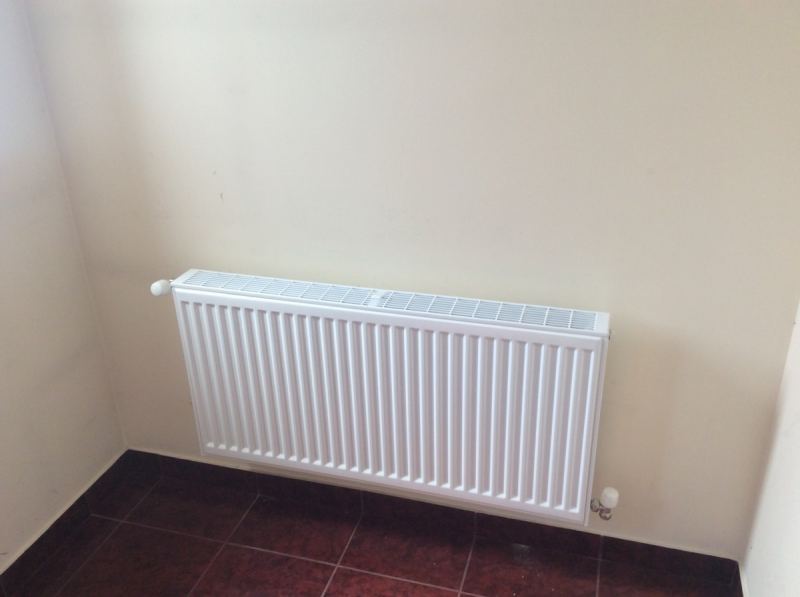

Стальные панельные батареи
Отопительные приборы из стали – это, пожалуй, оптимальное сочетание цены и качества. Эффективность стальных радиаторов довольно высока, срок службы весьма солиден, а цена – не столь велика, чтоб ее можно было считать неоправданной. Кроме того, стоит также отметить сравнительно небольшой вес таких устройств и, как следствие, простой монтаж.
Характерным недостатком стандартных стальных приборов является подверженность коррозии, которая может заметно укоротить срок службы радиаторов в отопительной системе. Чтобы приборы могли нормально работать, им нужно качественное и регулярное обслуживание. Кроме того, для предотвращения коррозионного воздействия нужно стараться не сливать теплоноситель на период дольше недели – влага в сочетании с воздухом может серьезно повредить внутренние части радиаторов.
Выбор труб для отопления
Для отопительных систем используется всего несколько видов труб, поэтому особых сложностей с их выбором не будет:
- Стальные трубы. Данный материал отличается очень высокой механической прочностью, поэтому различные повреждения извне ему не страшны. Другое дело, что сталь подвержена коррозии, поэтому она может повреждаться изнутри. Стальные трубы неплохо накапливают тепло и отчасти влиять на интенсивность конвекции в помещении. Монтаж отопления в квартире при использовании стальных труб требует сварки, поэтому для проведения этой работы нужен соответствующий опыт или хороший специалист.
- Металлопластиковые трубы. Один из самых недорогих и простых в монтаже вариантов труб для отопительной системы. Недостаток – большое количество соединений, из-за которого многократно повышается вероятность протеканий контура. Чтобы свести вероятность протеканий к минимуму, нужна грамотная разводка отопления в квартире и внимательное наблюдение за ней в процессе эксплуатации.
- Пластиковые трубы. Еще один сравнительно недорогой вариант, имеющий массу положительных качеств. Из достоинств можно выделить устойчивость к гниению и коррозии, а также высочайшую надежность соединений – они обрабатываются при помощи пайкой, и при условии правильного выполнения работы швы не будут протекать никогда. Особых недостатков у данного материала нет, но нужно обращать пристальное внимание на характеристики конкретных изделий при их покупке.
Пытаясь решить, какими трубами делать отопление в квартире, можно сделать вывод, что лучшим вариантом при прочих равных будут пластиковые трубы, которые отлично подходят для самостоятельного монтажа. Радиаторы можно выбирать индивидуально – подключаются они совершенно одинаковым образом, и вся разница заключается в индивидуальной совместимости отопительной системы и конкретного типа радиаторов.
Инструменты и материалы для монтажа
Помимо труб и батарей, выбор которых был рассмотрен выше, монтаж системы отопления в квартире требует наличия инструментов, набор которых выглядит следующим образом:
- Фитинги и краны;
- Силиконовый герметик или пакля;
- Крепежные элементы для элементов системы;
- Набор саморезов и дюбелей;
- Паяльник для труб;
- Ножницы для нарезки труб;
- Набор гаечных ключей;
- Шуруповерт;
- Перфоратор;
- Строительный и водяной уровень;
- Рулетка и карандаш.
Данного набора инструментов достаточно для обустройства отопительной системы. Если планируется разовая работа, то специализированные инструменты (вроде паяльника для труб) целесообразно арендовать, а не покупать – стоимость таких приборов, особенно профессионального уровня, довольно велика.

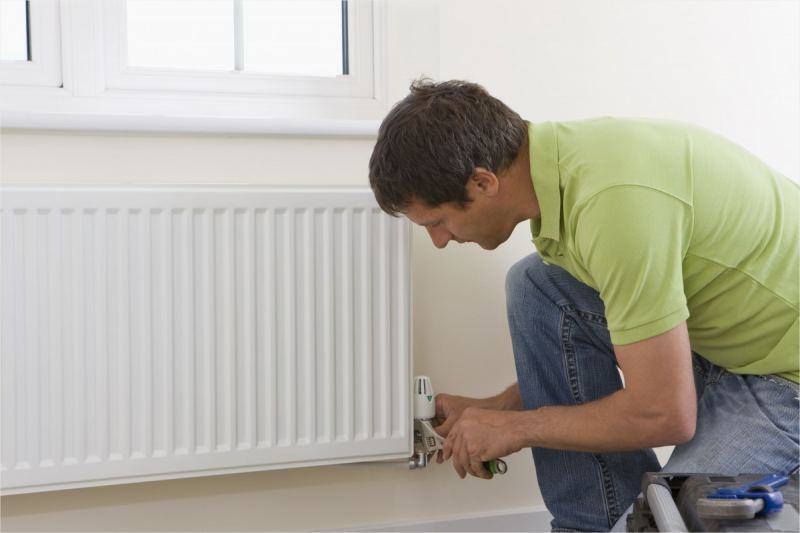

Монтаж системы отопления в квартире
Монтаж отопления в квартире своими руками включает в себя следующие этапы:

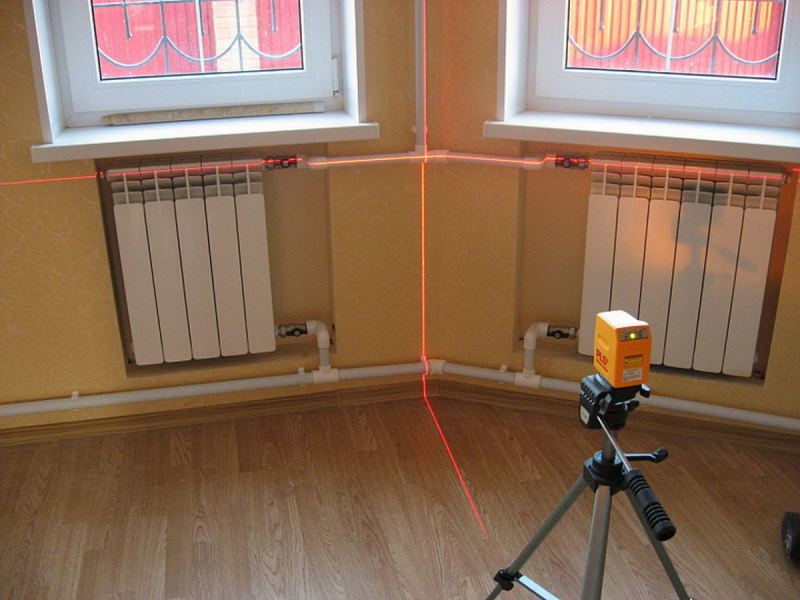

- Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.

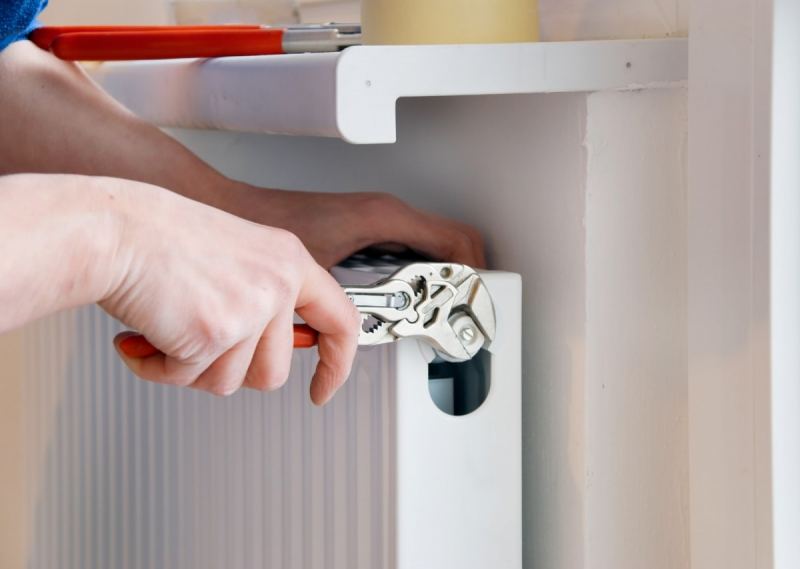

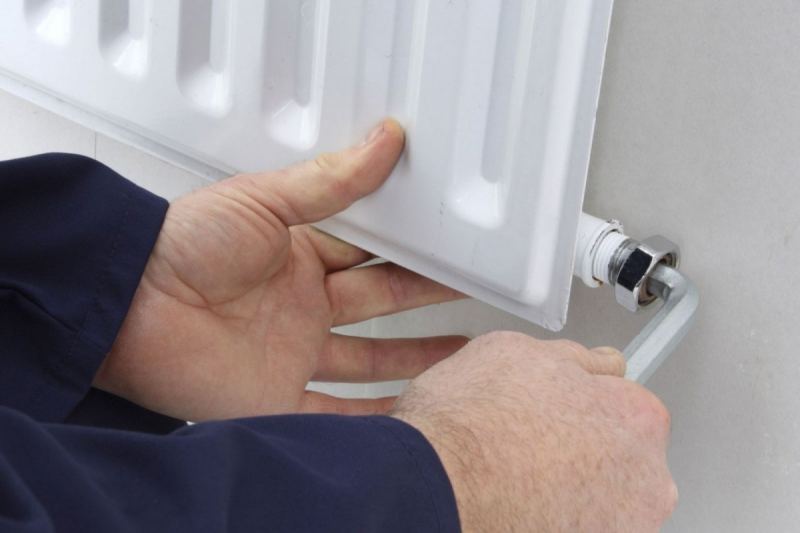

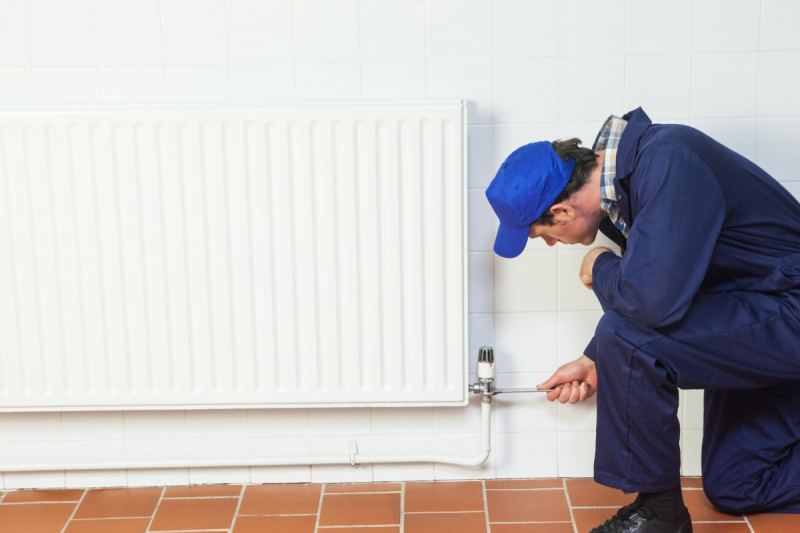

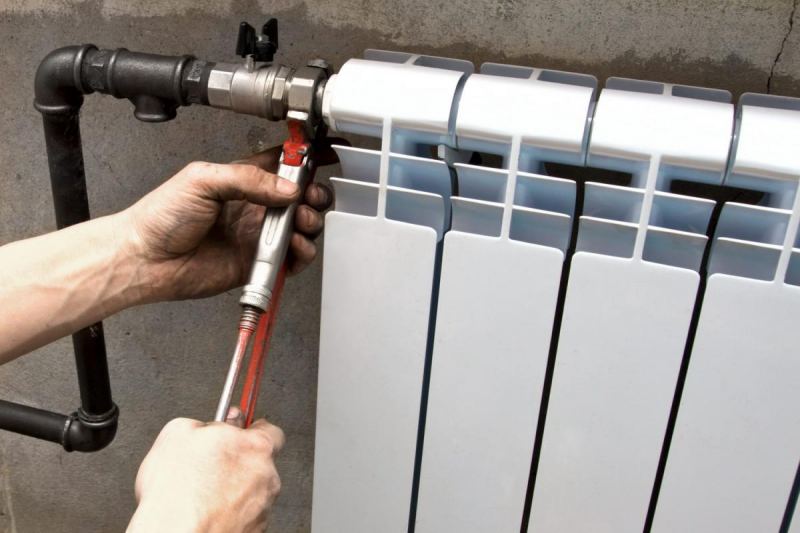

- Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
- Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
- Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
- Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.
Какую схему выбрать
При монтаже системы отопления в квартире, как и в частном доме всегда требуется сделать выбор в зависимости от того, какой именно вариант лучше.
Существуют два варианта индивидуальной системы — однотрубная и двухтрубная. Для того, чтобы сделать выбор, необходимо рассмотреть особенности обоих вариантов.
Вариант с двухтрубной схемой отопления наиболее предпочтителен в случае с оборудованием индивидуального отопления в квартире. Так можно получить эффективнейшую подачу тепла вне зависимости от площади квартиры и количества комнат.
При данном варианте по первой трубе, идущей от коллектора поступает горячий теплоноситель. Вторая труба является отводящей и обеспечивает возврат остывшего теплоносителя к источнику отопления.
Таким образом теплоноситель в батареи поступает с одинаковой температурой в каждую.
Что касается однотрубной схемы монтажа отопительной системы в квартире, то она не совсем подходит.
При центральном отоплении это, конечно, вариант наиболее экономичный и чаще всего выбираемый. А вот при индивидуальной системе эффективность данного вида совершенно не оправдана.
Да и по стоимости она гораздо дороже, чем двухтрубная в следствие того, что ее необходимо усиливать. Это делается либо при помощи насоса циркуляционного, либо с увеличением количества секций последней батареи.
Варианты радиаторов отопления
Автономное или индивидуальное отопление в квартире будет полностью эффективно, если правильно выбрать все составляющие системы. Это касается и котла отопления, и схемы и, конечно же, радиаторов.
Это могут быть радиаторы нескольких вариантов, но самые популярные следующие:
Чугунные. Старые чугунные радиаторы очень привередливы и их выбор не стоит того. Однако, современные технологии позволили улучшить качество таких батарей.
Теперь чугунные радиаторы легко могут выдерживать более высокое давление в сети вплоть до 10 бар.
Кроме того, изменилось и внешнее оформление радиаторов. Теперь их ничем не отличить от стандартных новинок, а есть и дизайнерские ретро варианты. Поэтому монтаж батарей отопления в квартире из чугуна так же вполне возможен.
Наращивание радиаторов – пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)
Как сделать отопление своими руками – схемы, проекты и особенности применения актуальных систем отопления (115 фото)
Подключение датчика температуры – схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

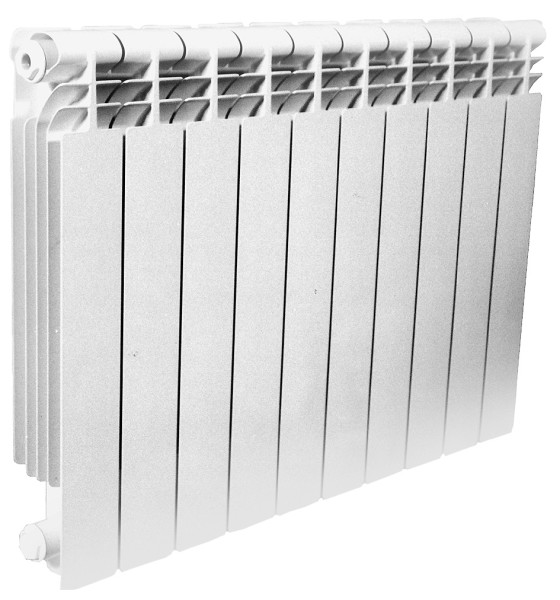

Алюминий. Часто используются такие батареи, но чистый алюминий не очень удобен для использования. Однако при таком варианте цена на монтаж системы отопления в квартирезначительно снижается.
Биметалические. Они имеют в составе алюминий и еще несколько примесей в виде других металлов. Это делает радиаторы более прочными и износостойкими.
Как рассчитать радиаторы
Количество секций выбираемого радиатора не менее важно, чем металл, из которого они изготавливаются. Оптимальное количество секций поможет хорошо прогревать помещение. В связи с этим не потребуются добавочные варианты отопления.
Количество секций, которое необходимо будет для нормального отопления рассчитывается с учетом разных параметров.
Один из них — площадь помещения, которое будет обогреваться. Конечно, при желании секции можно и добавлять и убавлять, но лучше сразу рассчитать все как надо.
- Другой вопрос стоит при использовании радиаторов панельного типа. К панели дополнительно не присоединить секции и не отделить.
Таким образом, важно заранее хорошенько просчитать все. Размеры панельных радиаторов бывают разнообразными. По этой причине найти тот, который наиболее подходит легче легкого.
Монтаж системы отопления в квартире возможен и своими руками при наличии достаточного количества знаний.

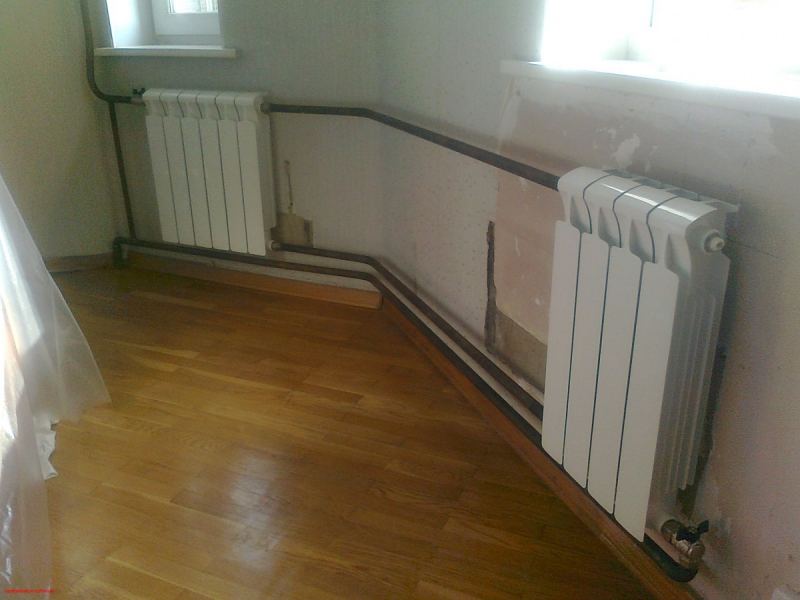

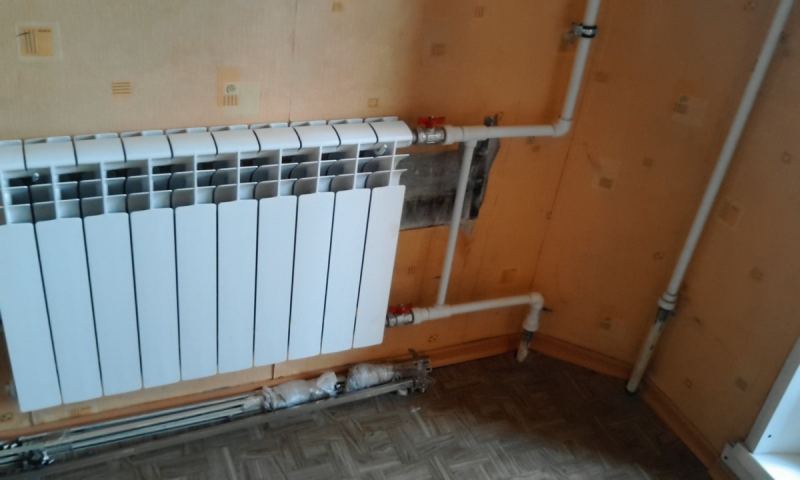

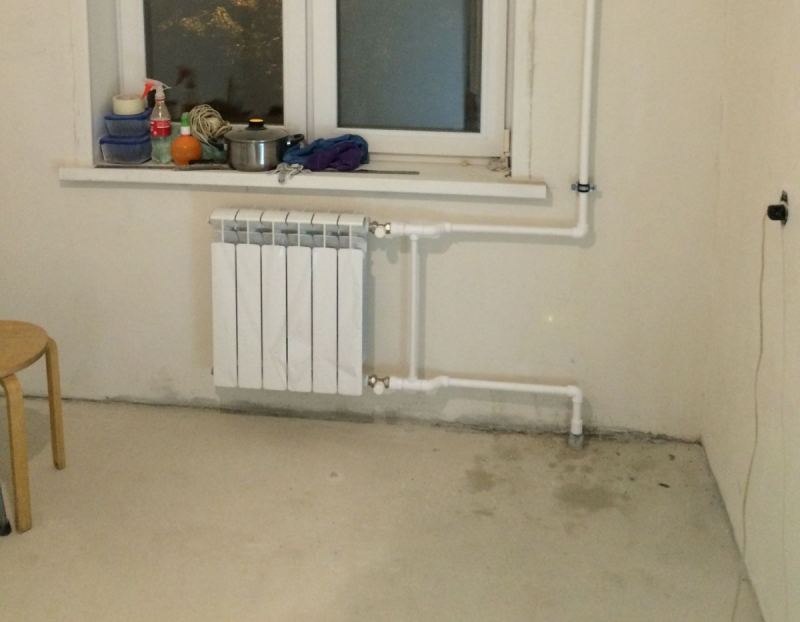

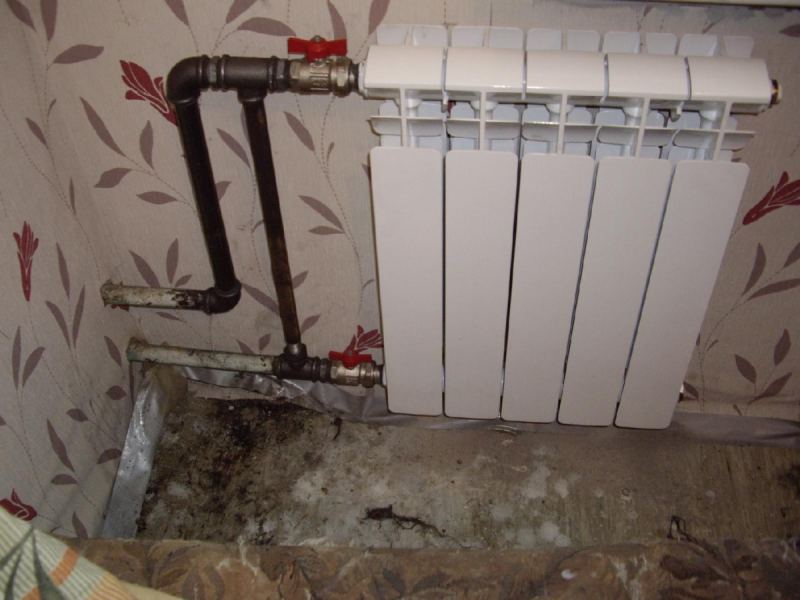

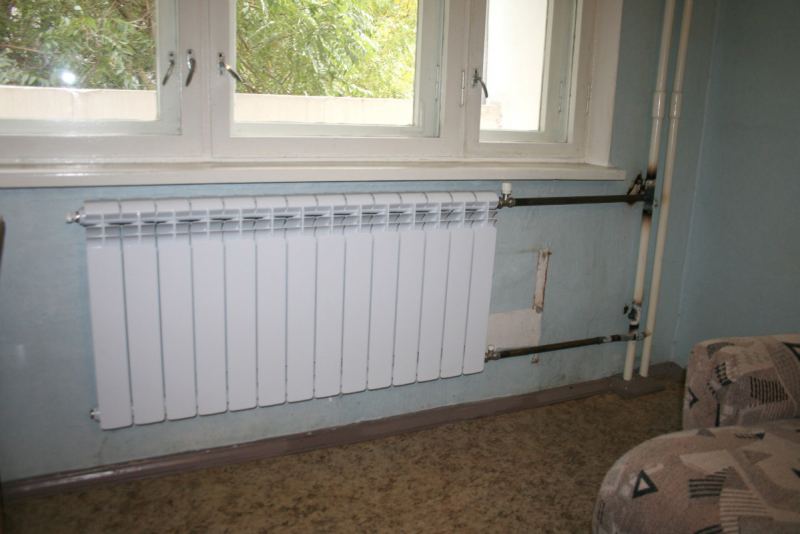

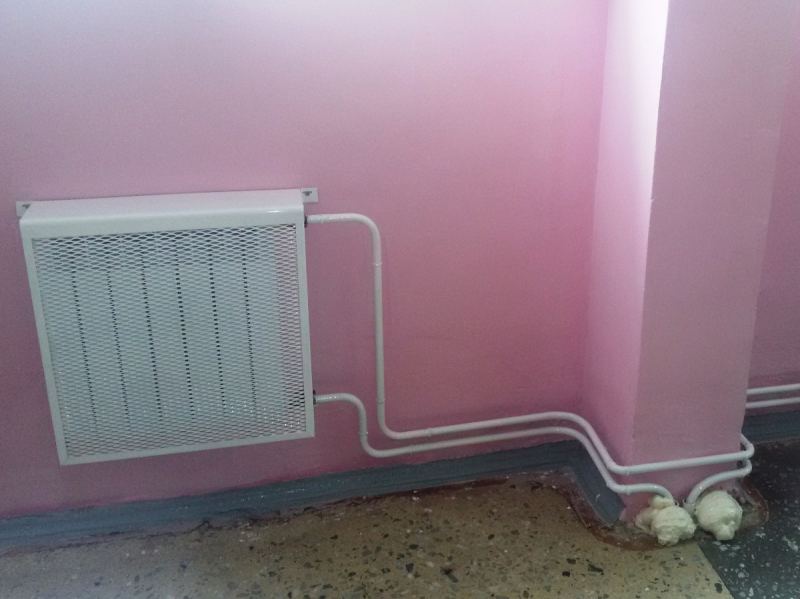

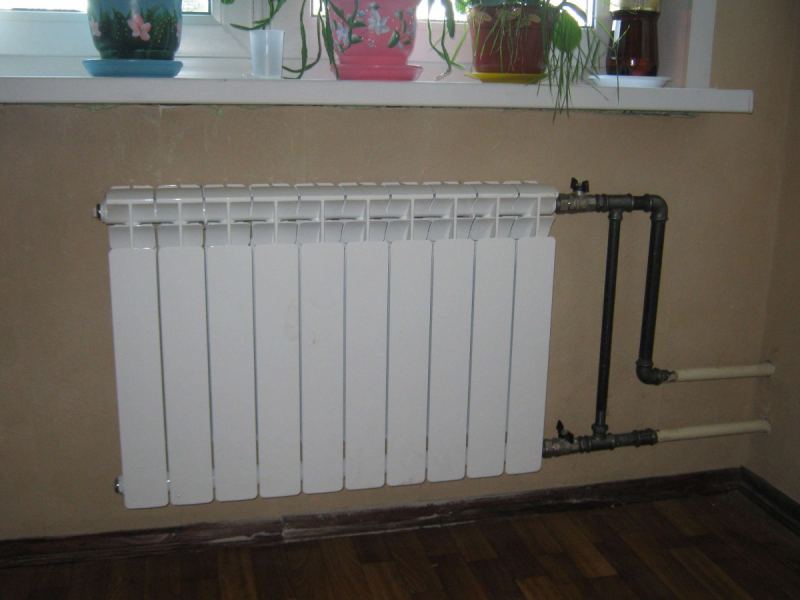

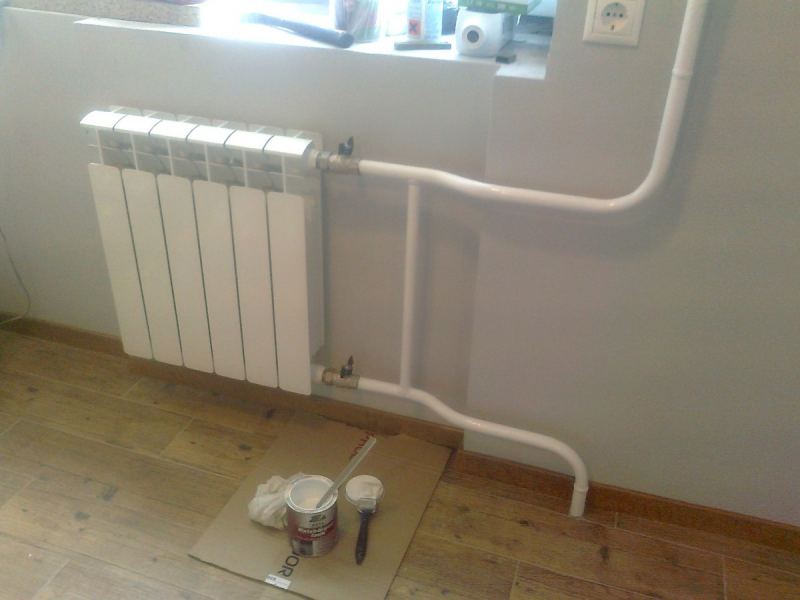

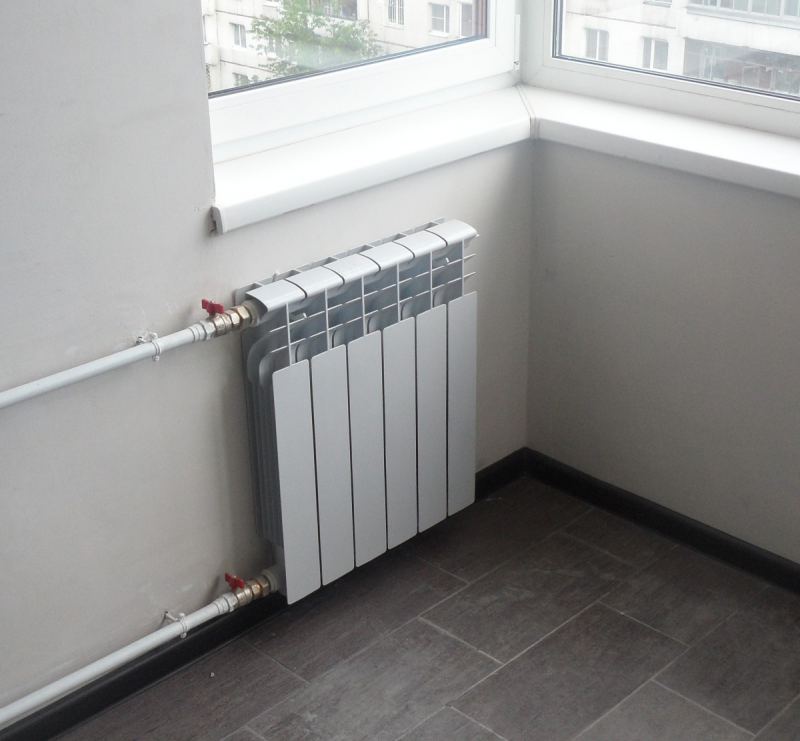

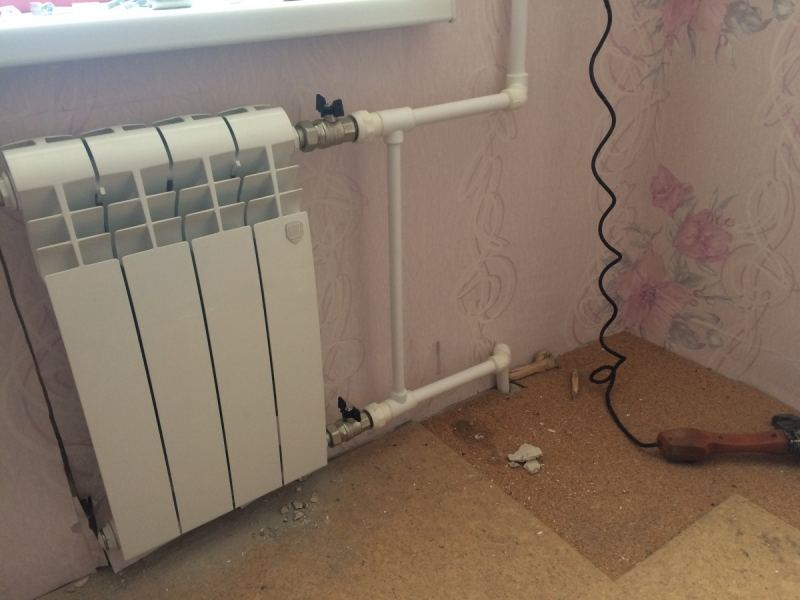

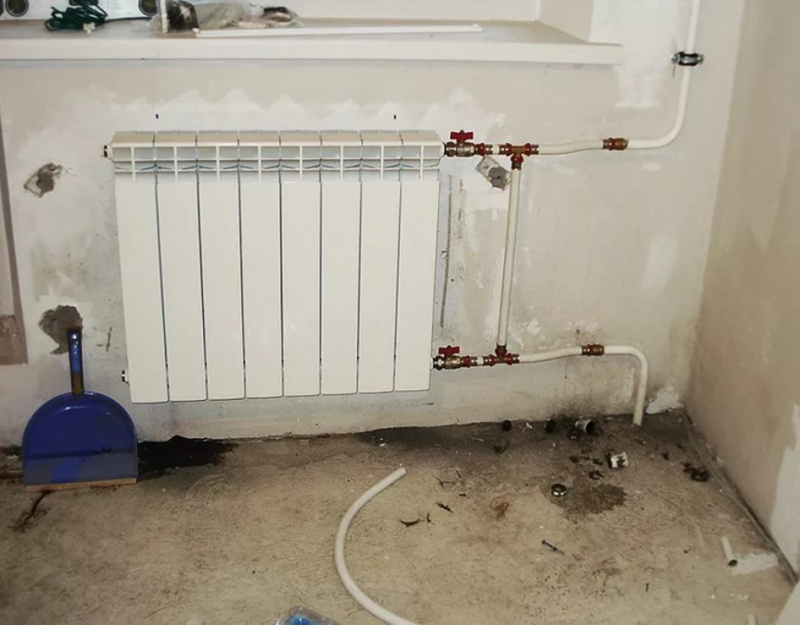

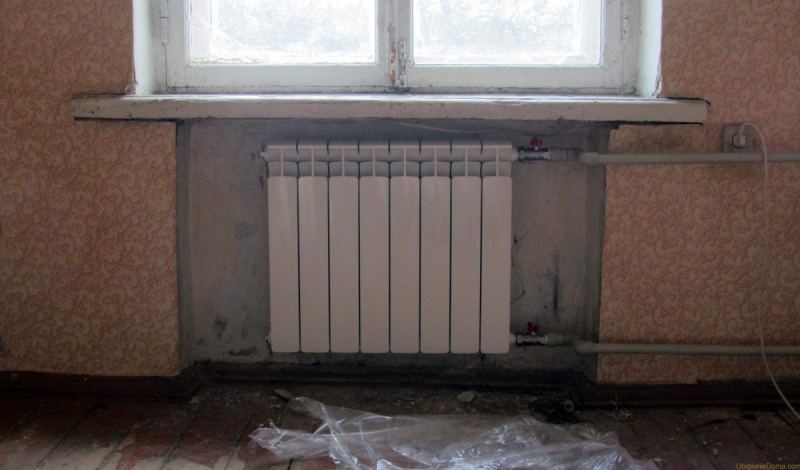

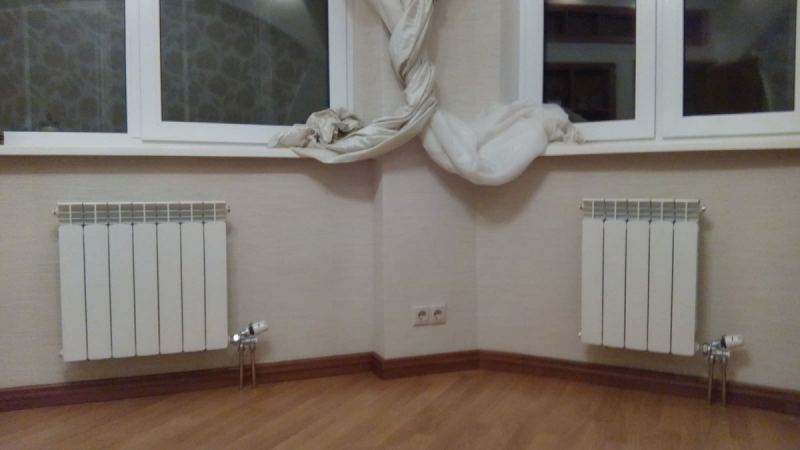

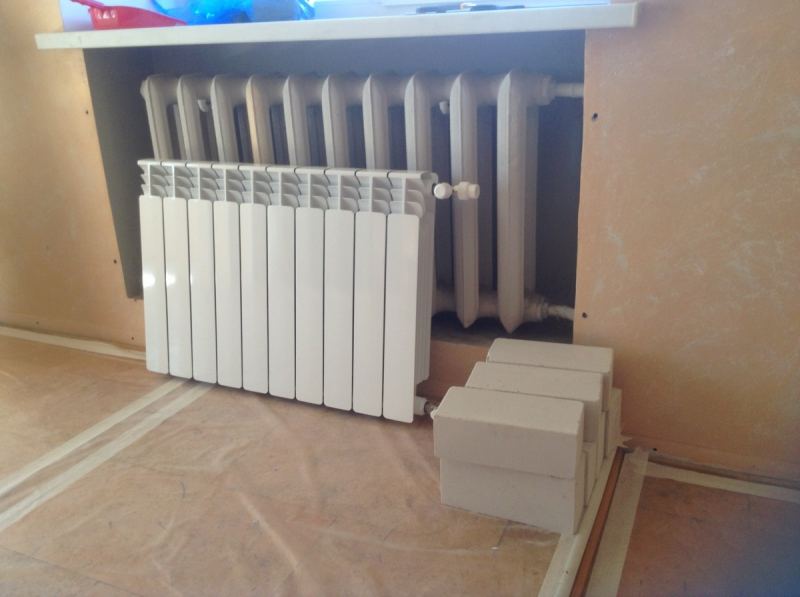

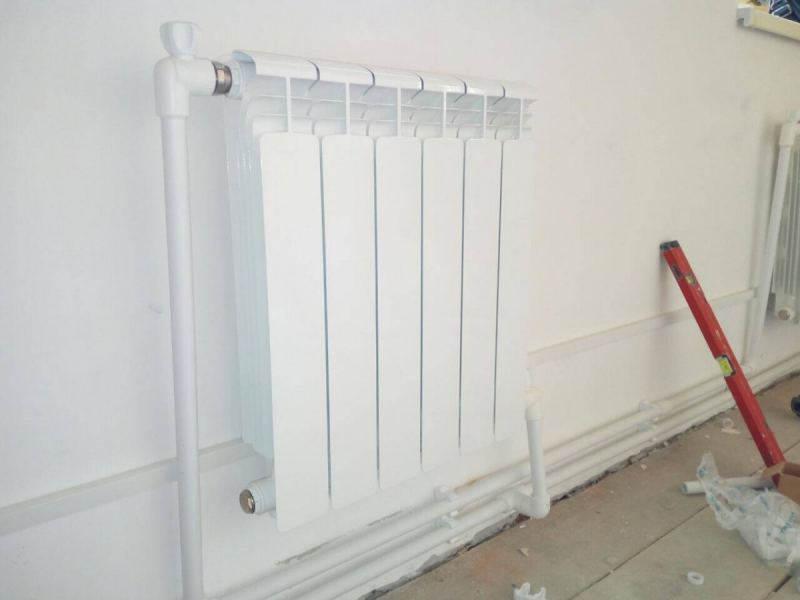

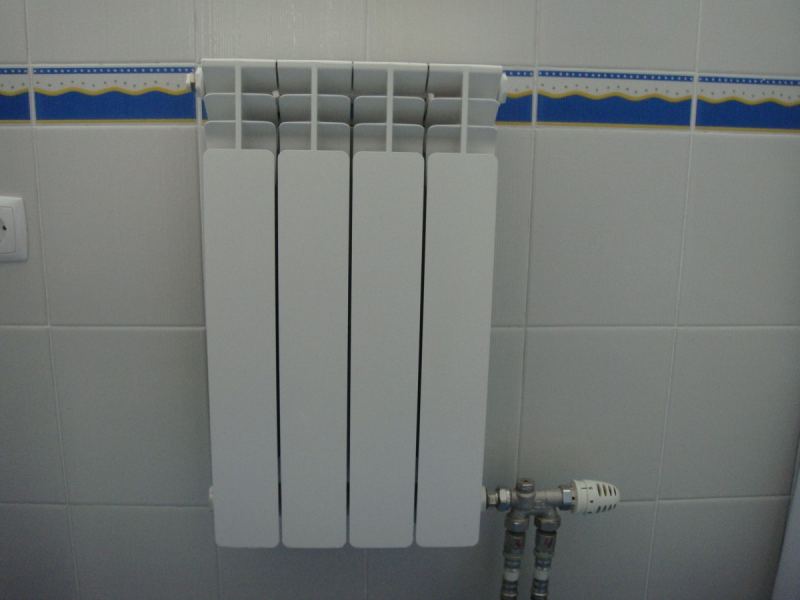

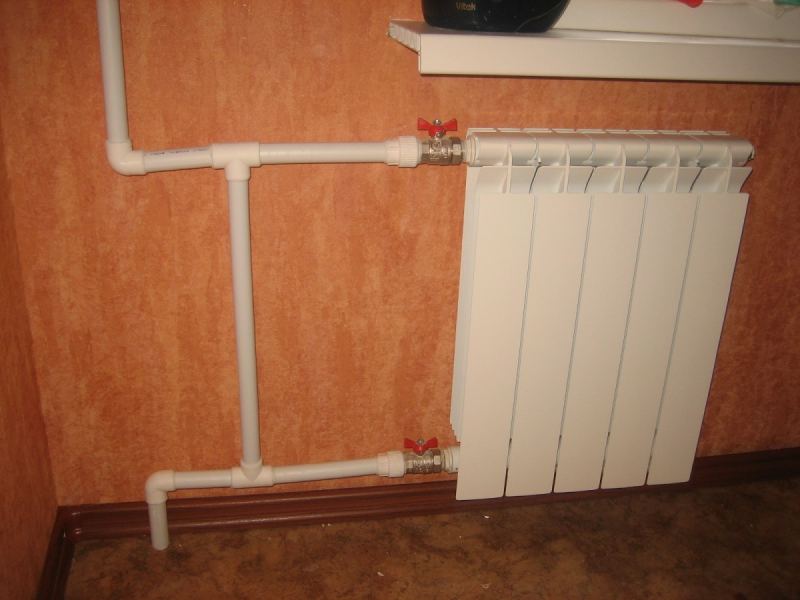

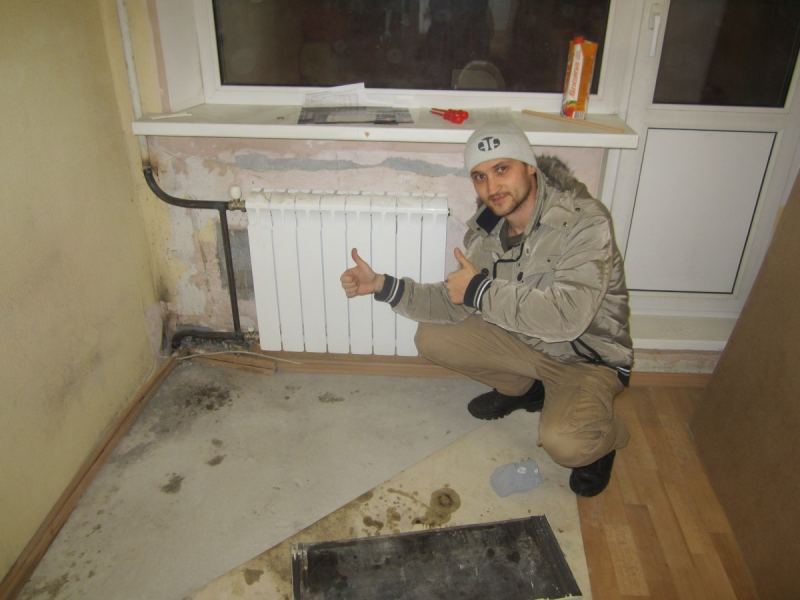

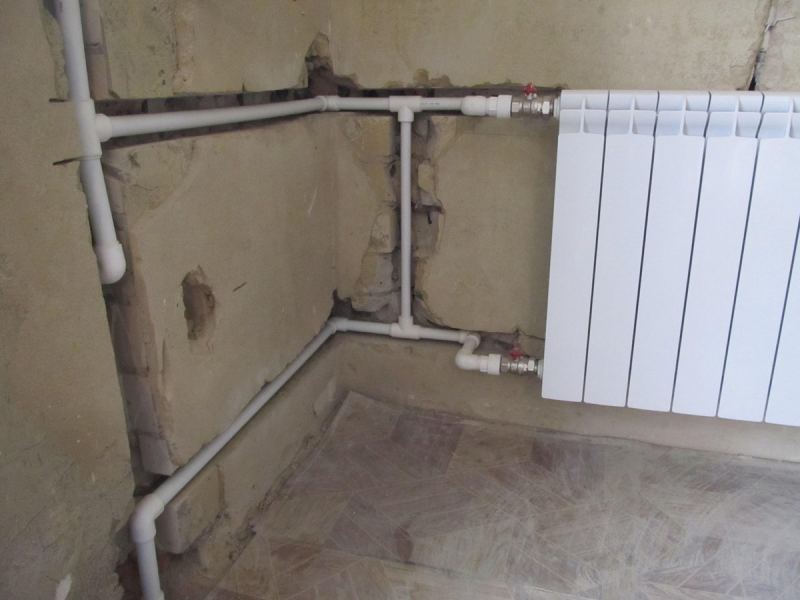

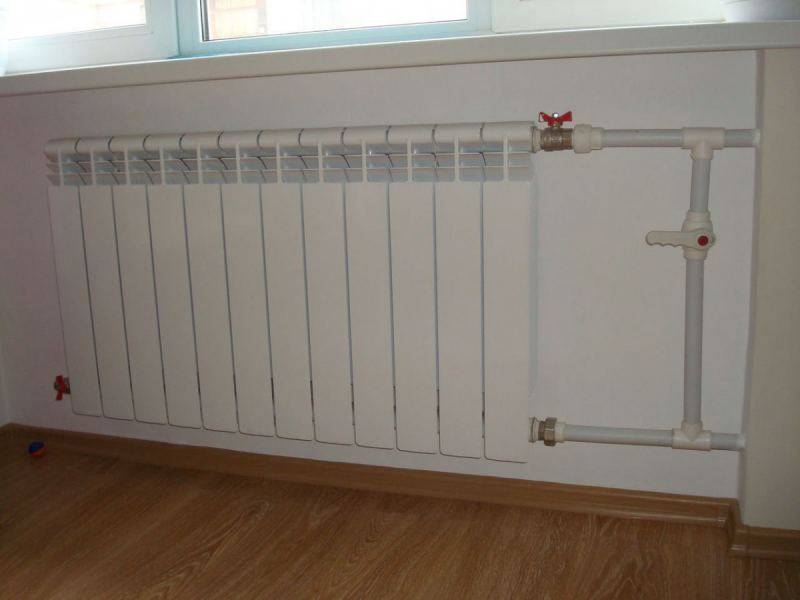

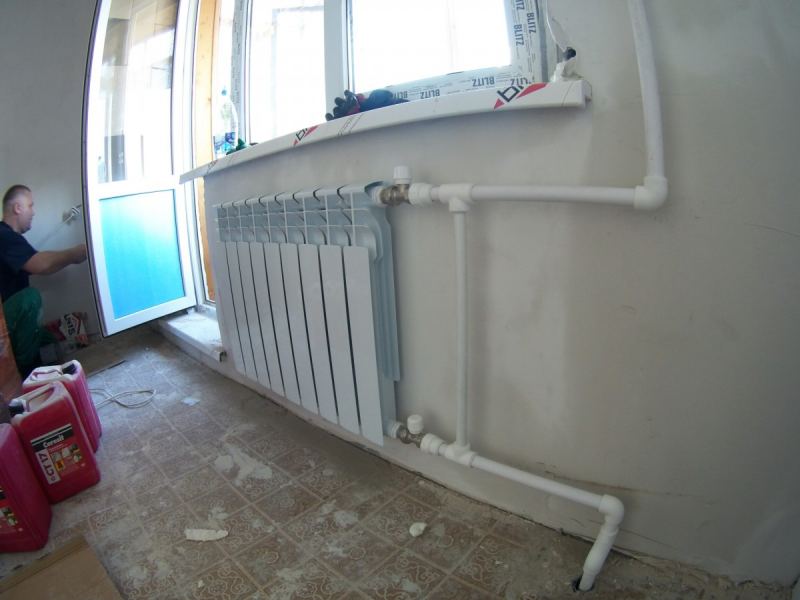

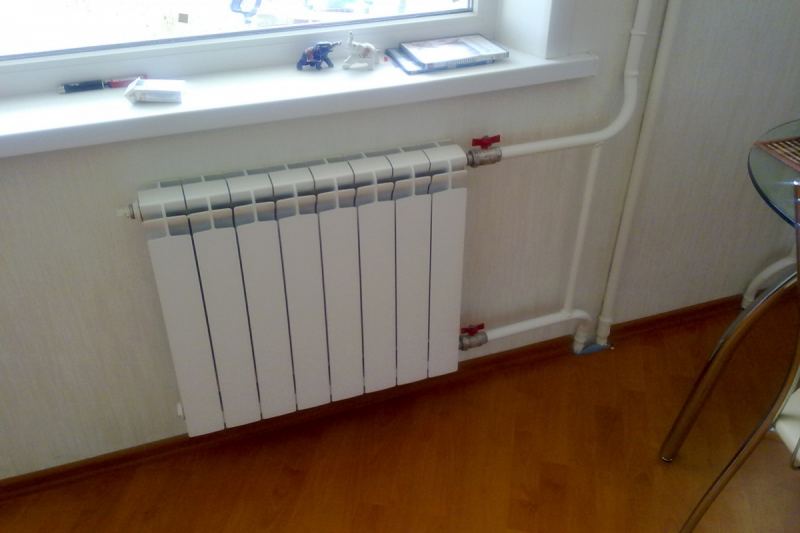

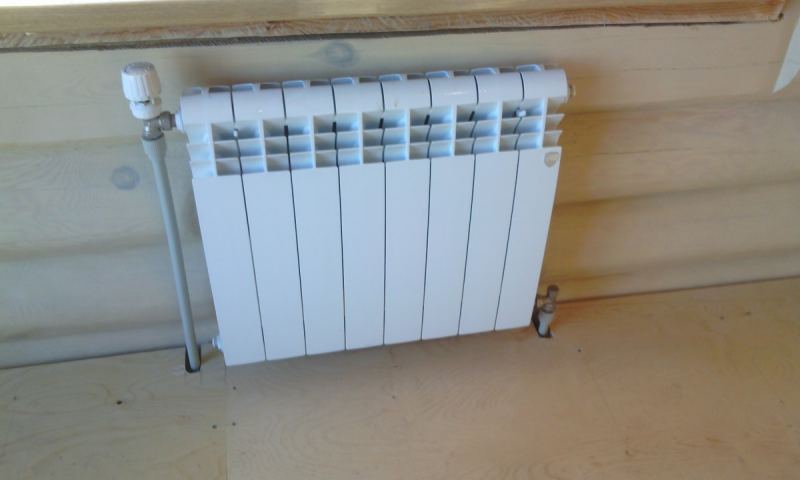

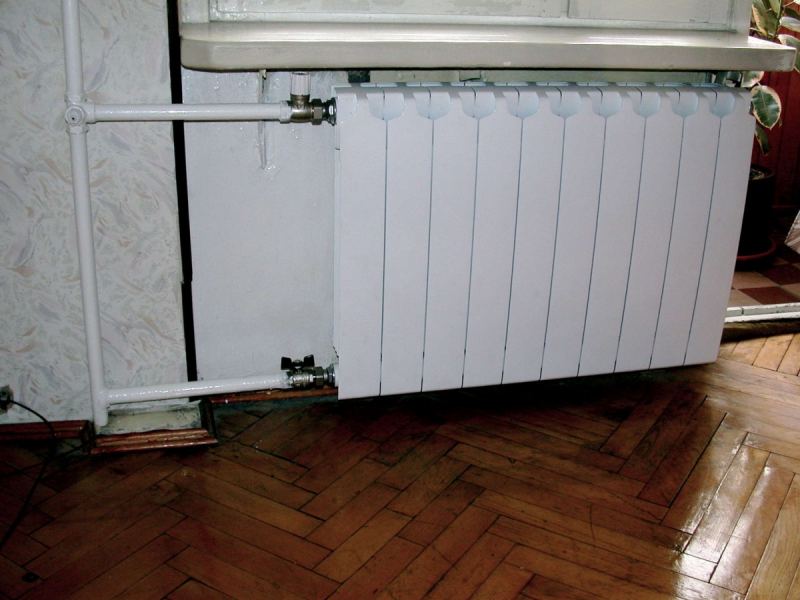

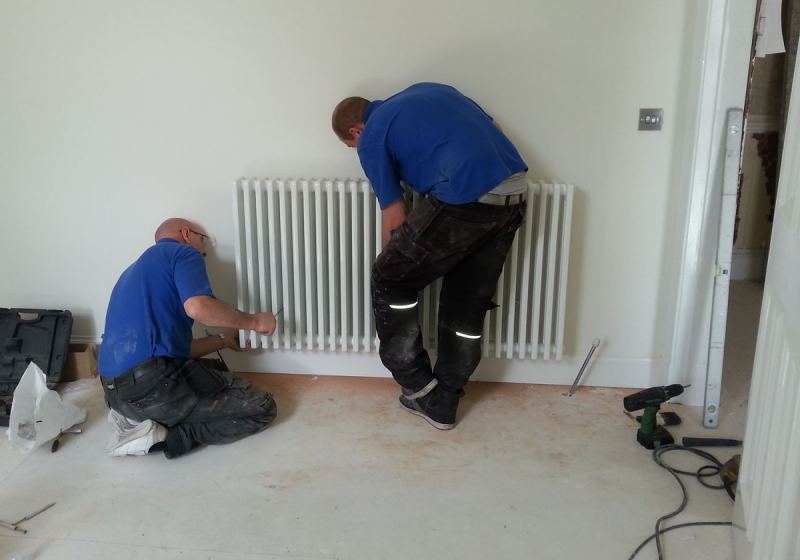

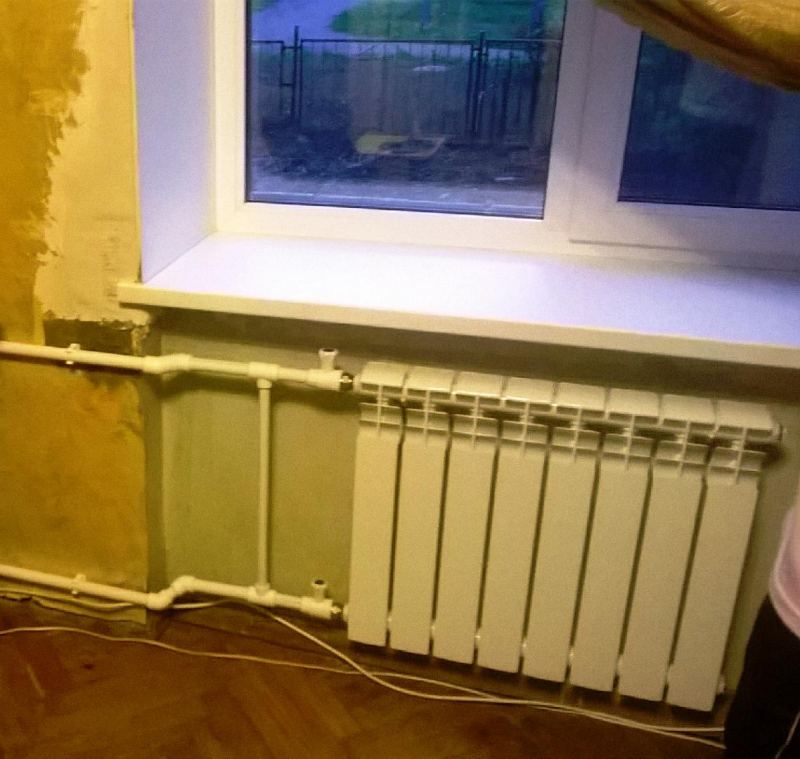

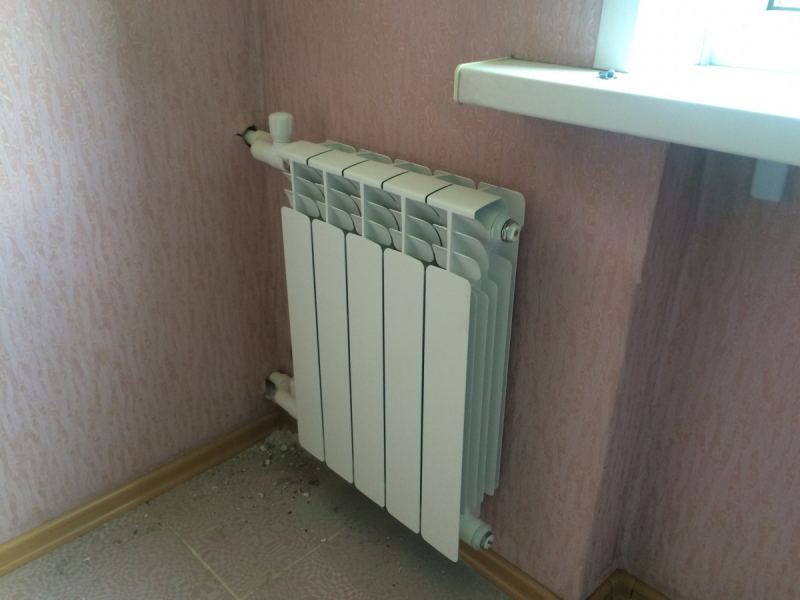

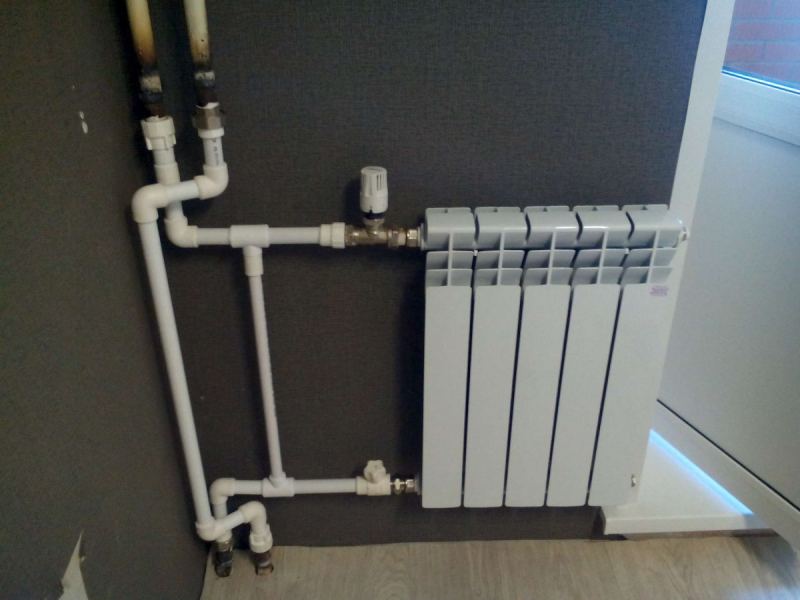

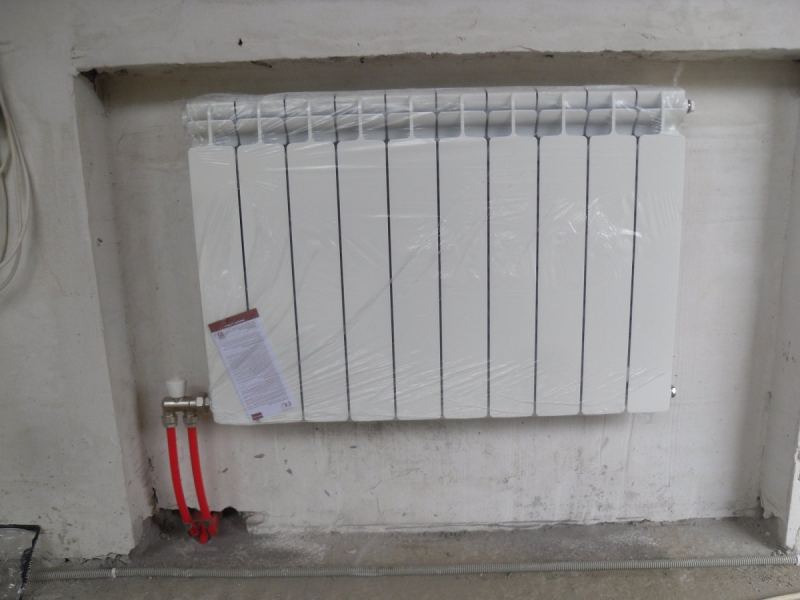

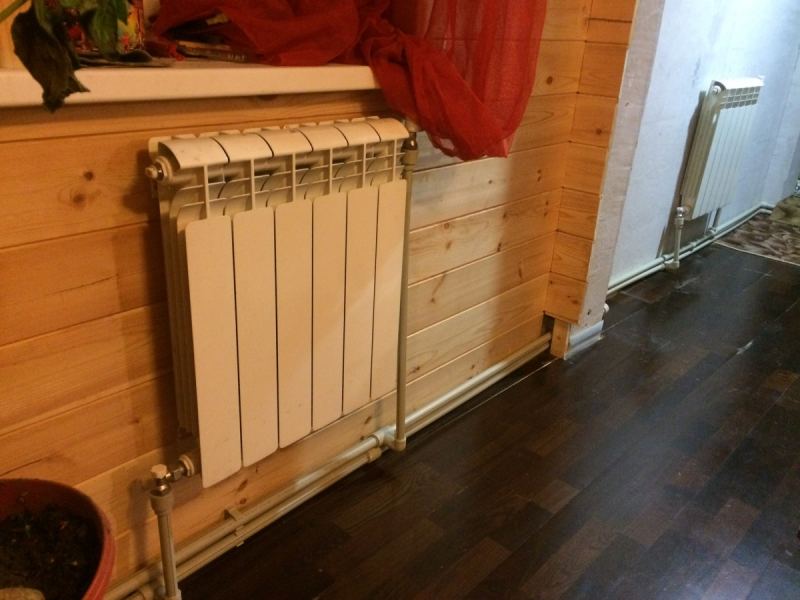

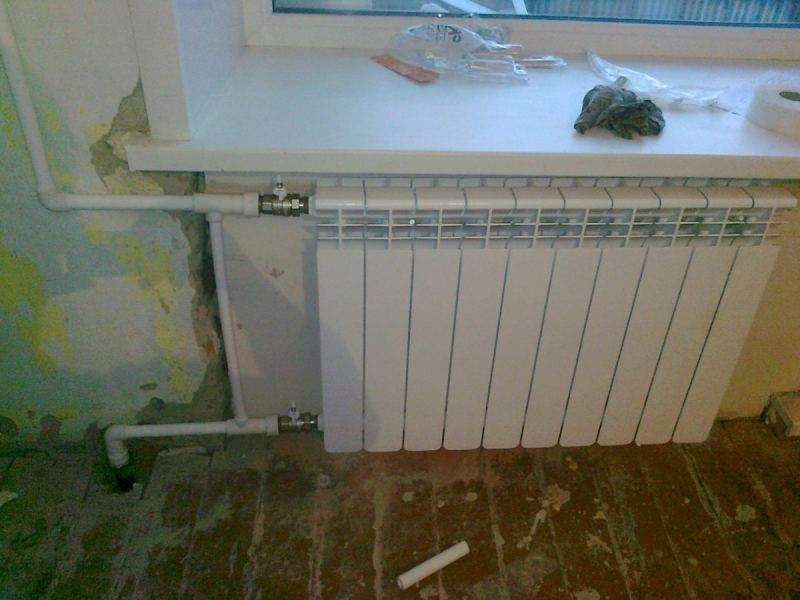

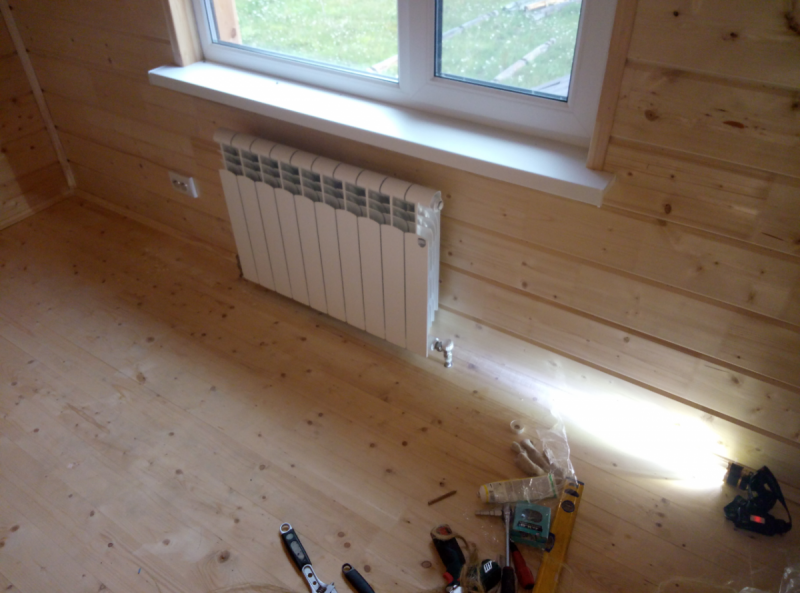

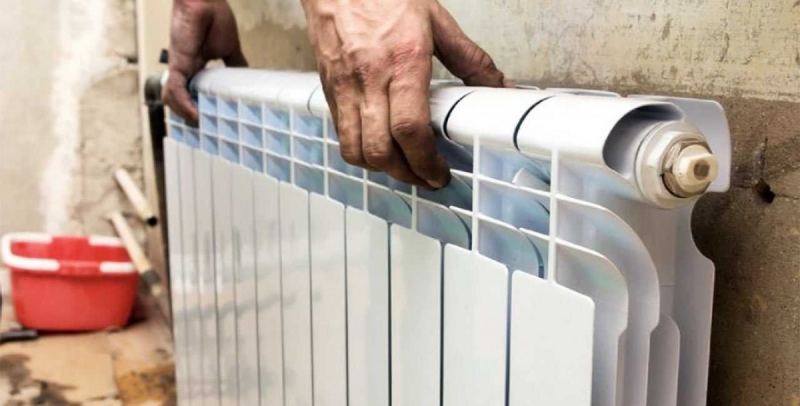

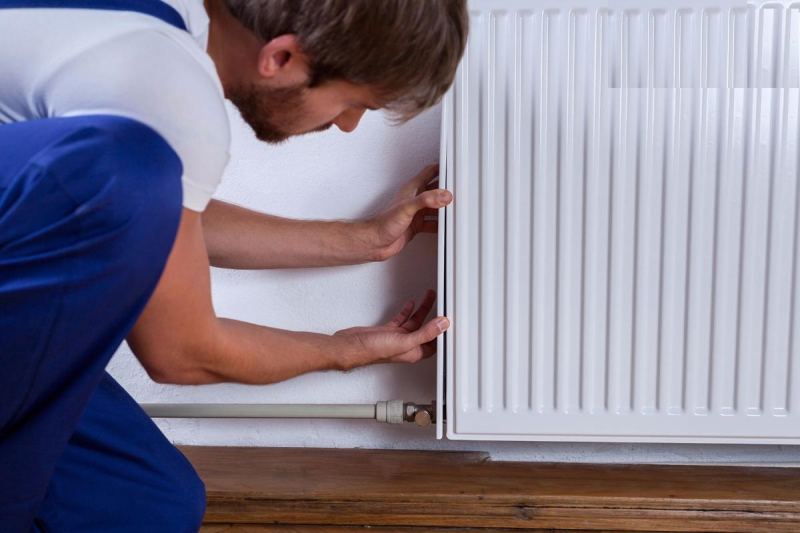

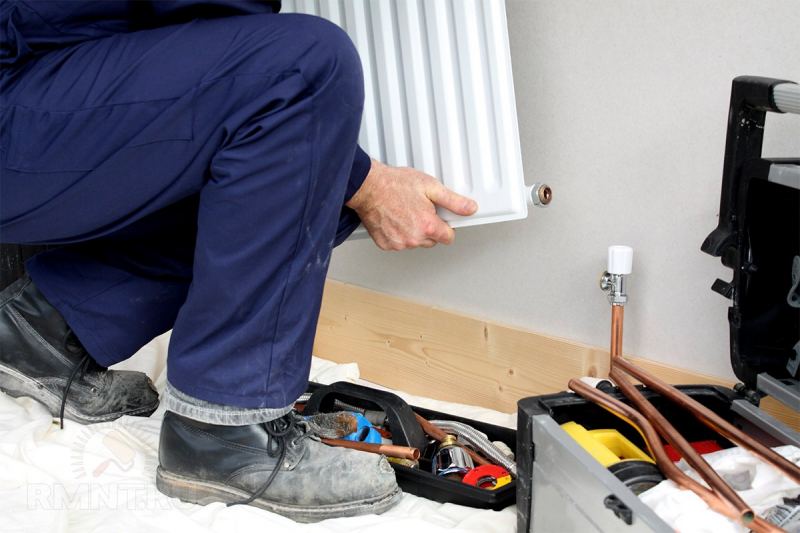

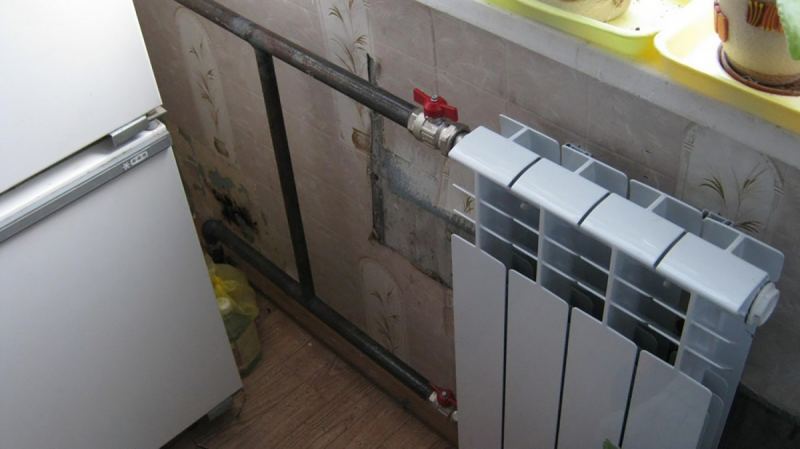

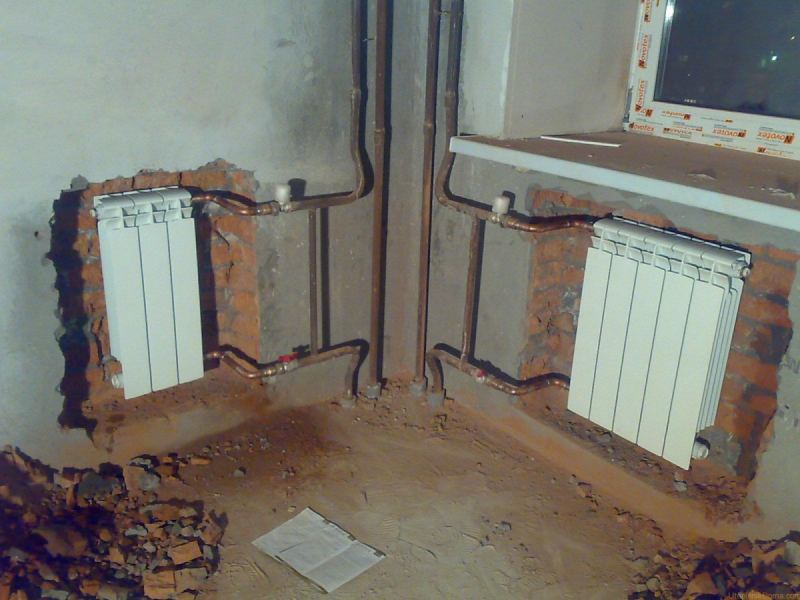

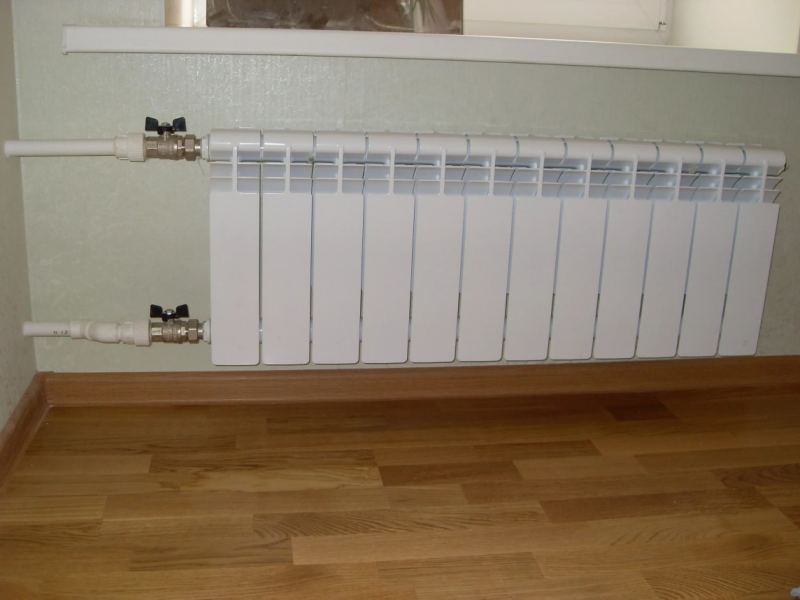

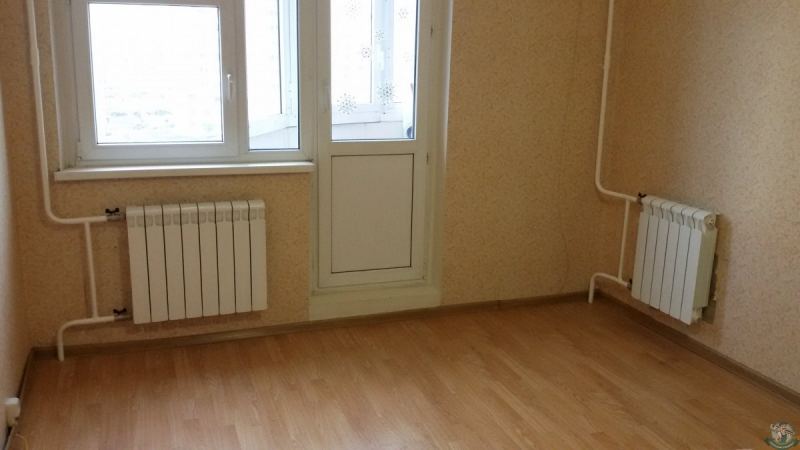

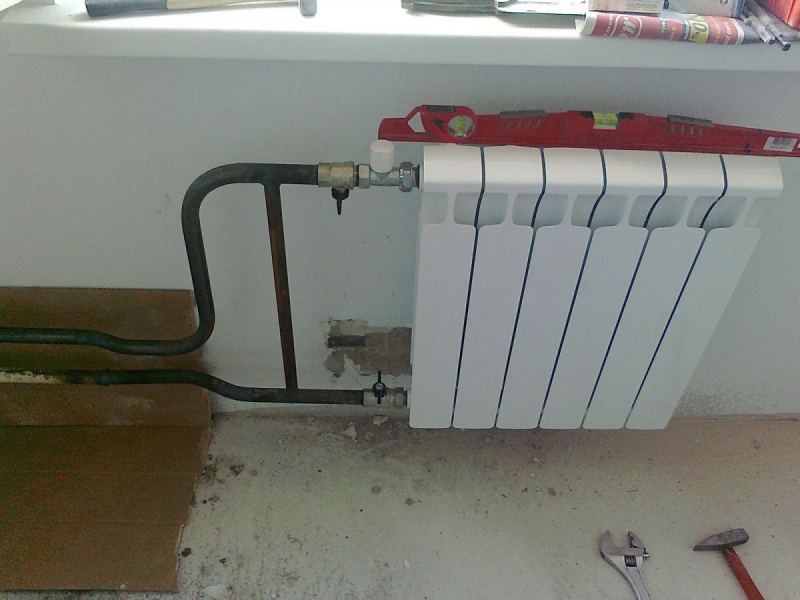

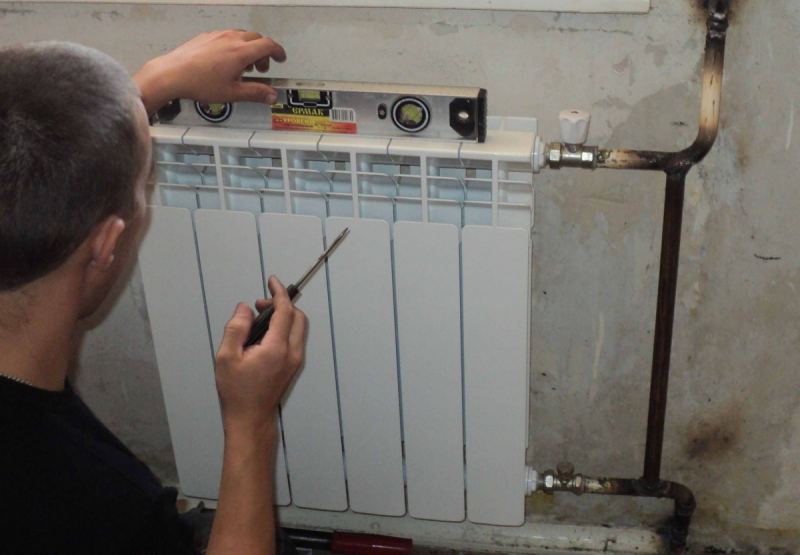

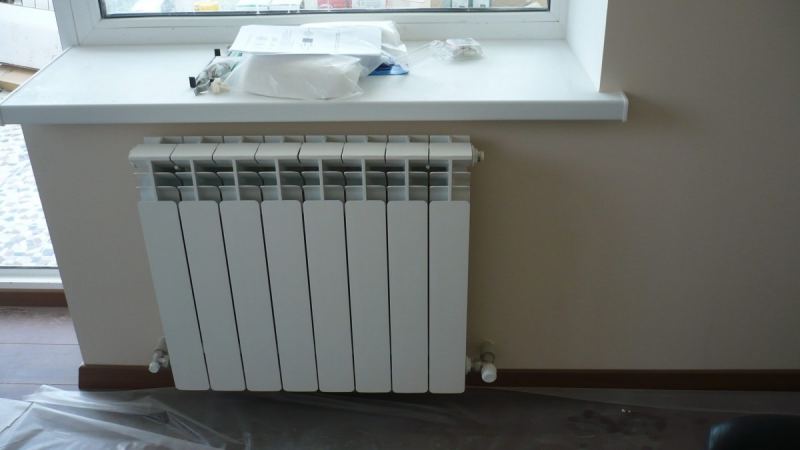

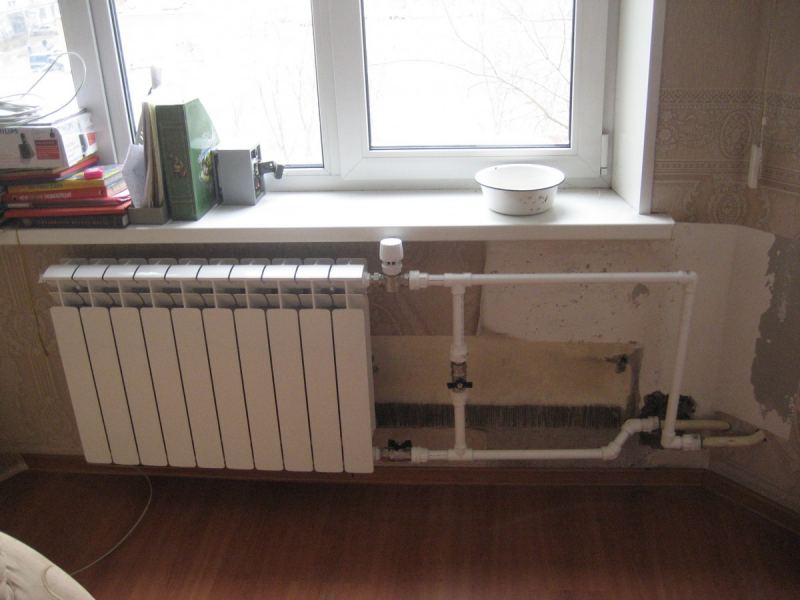

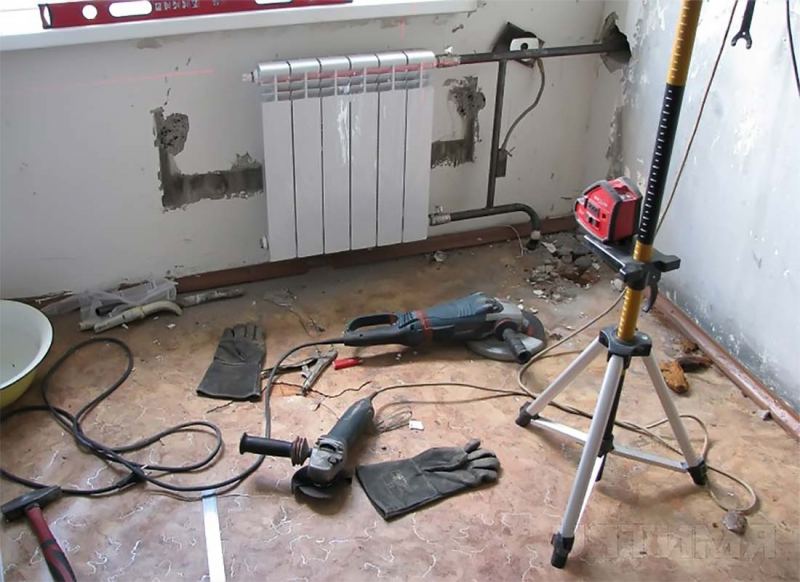

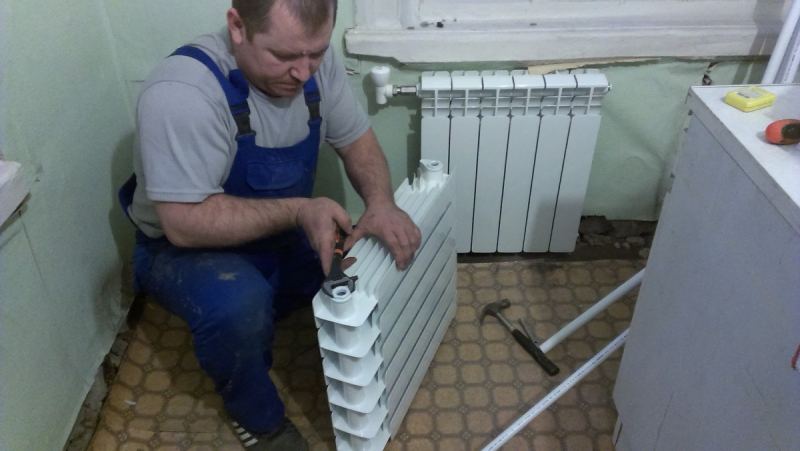

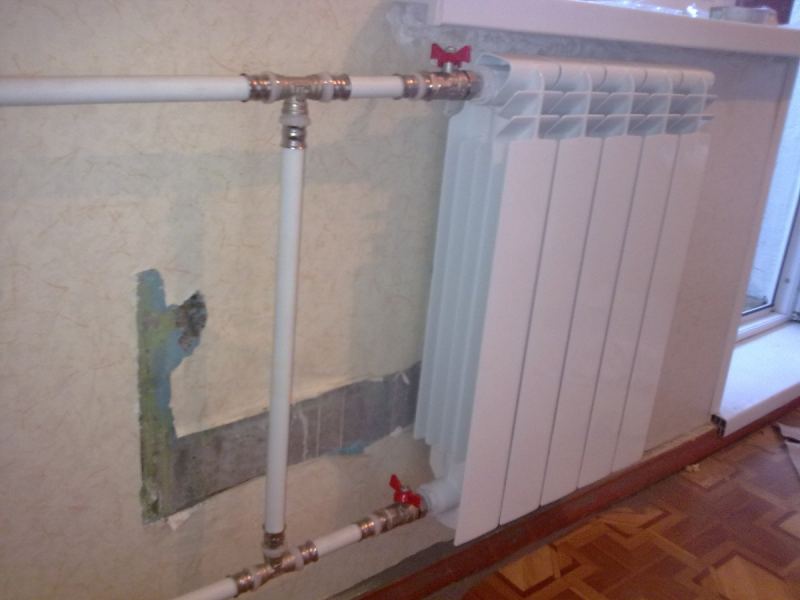

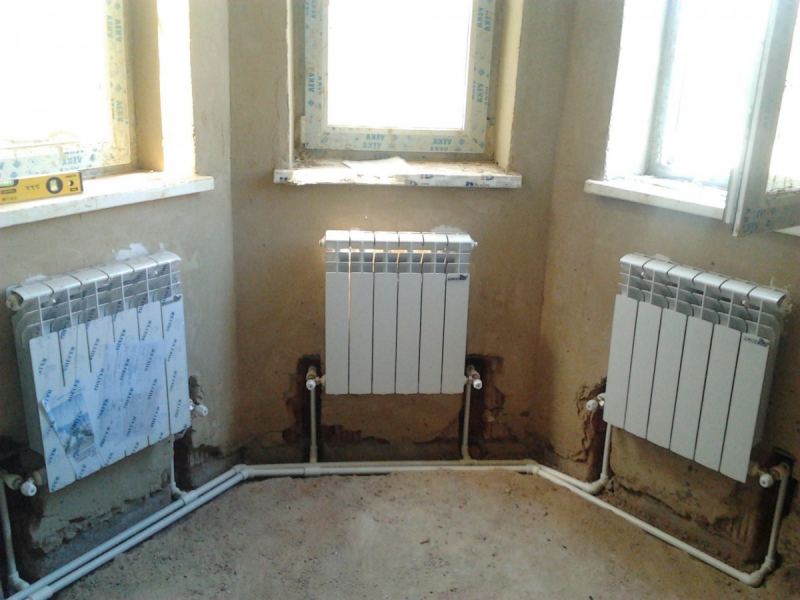

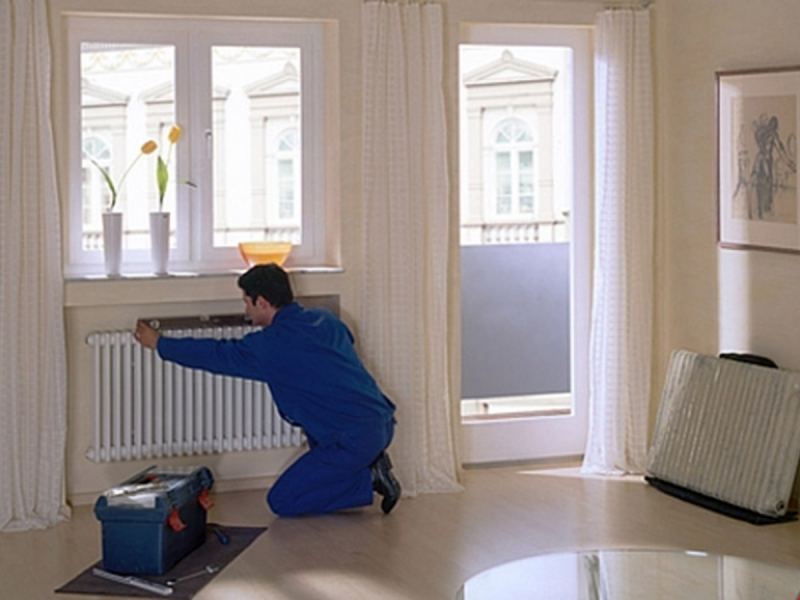

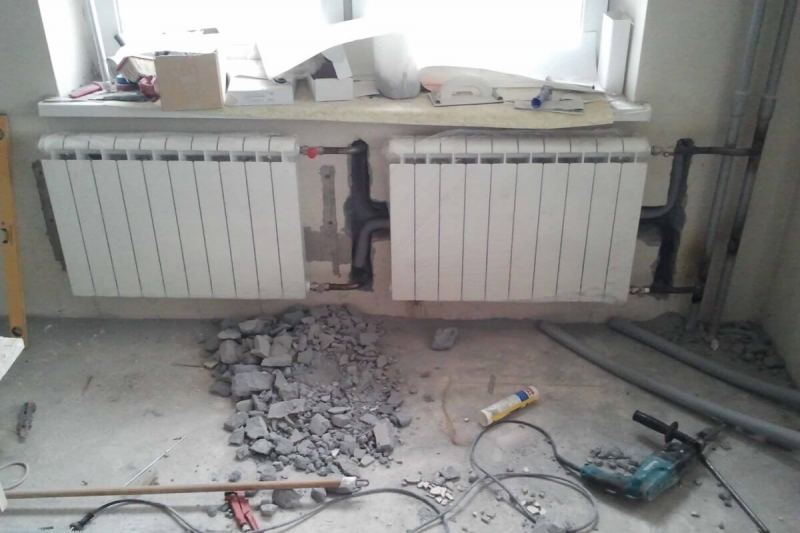

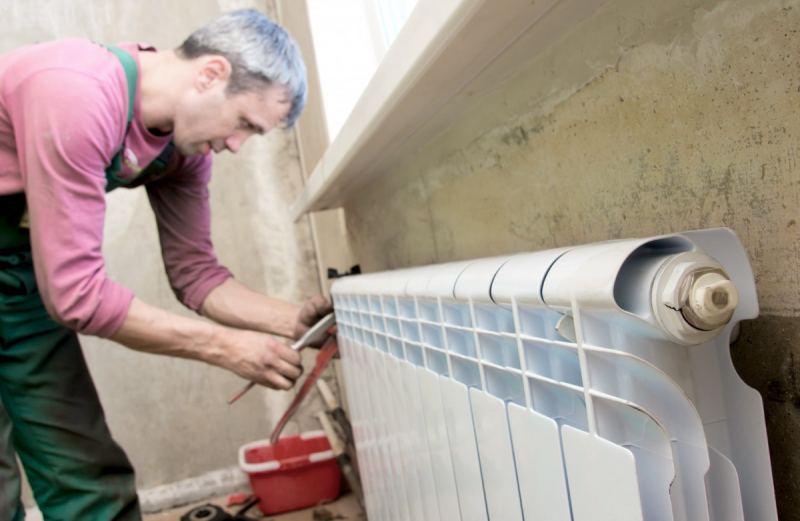

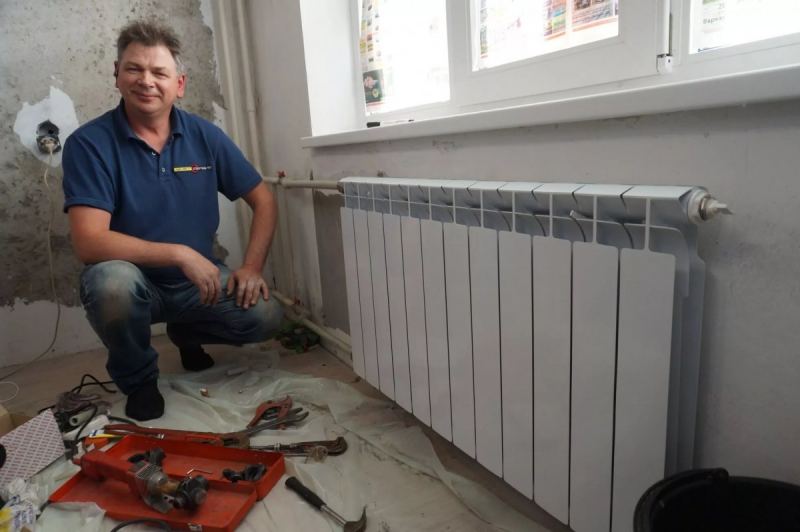

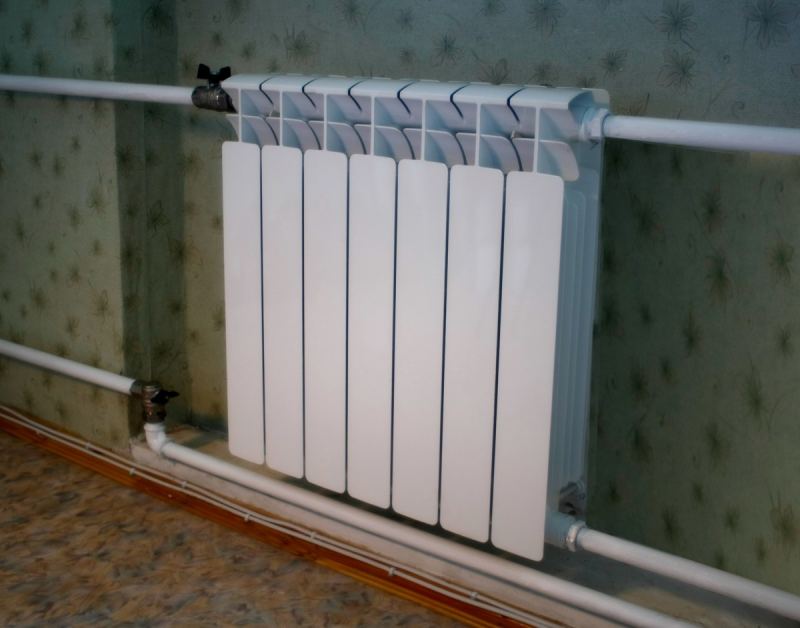

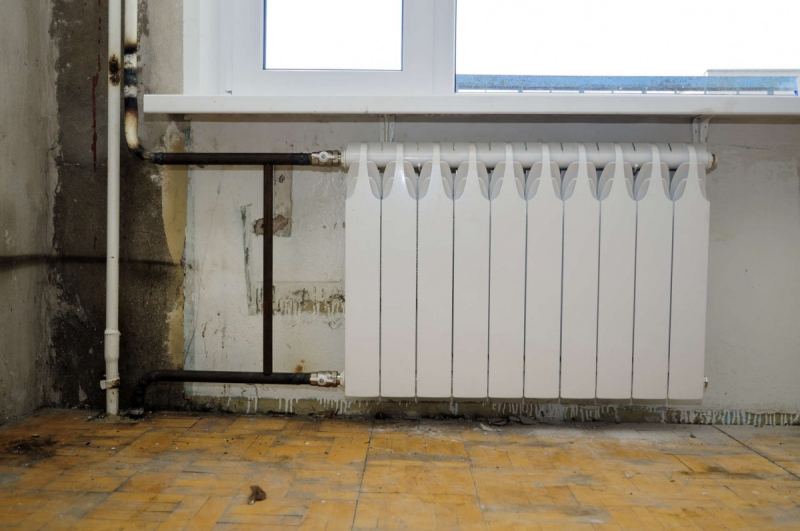

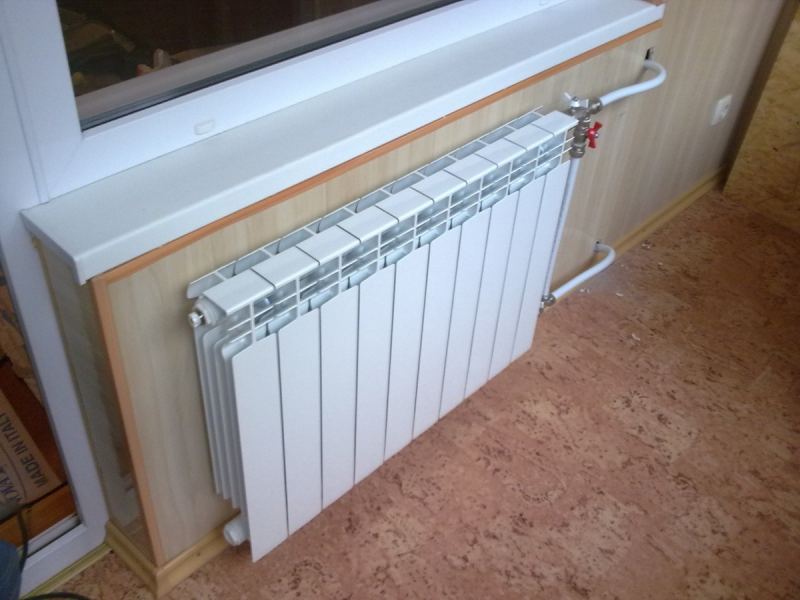

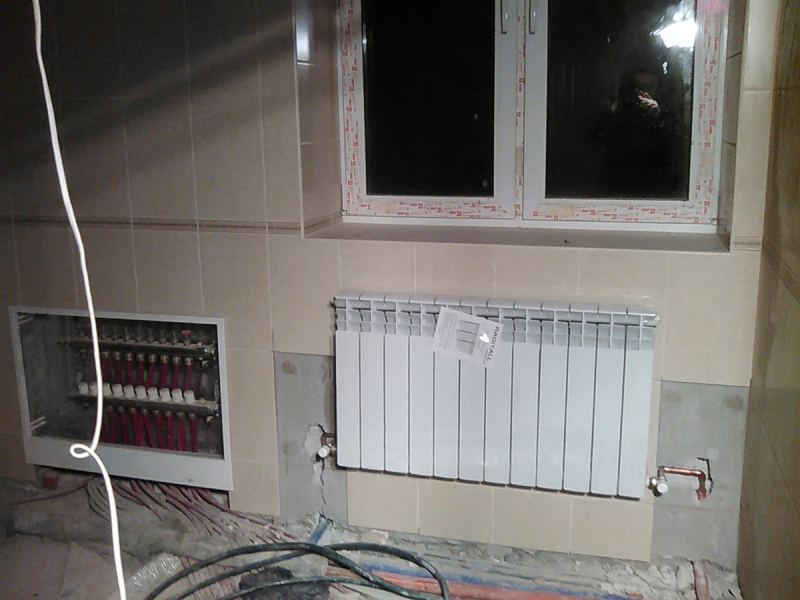

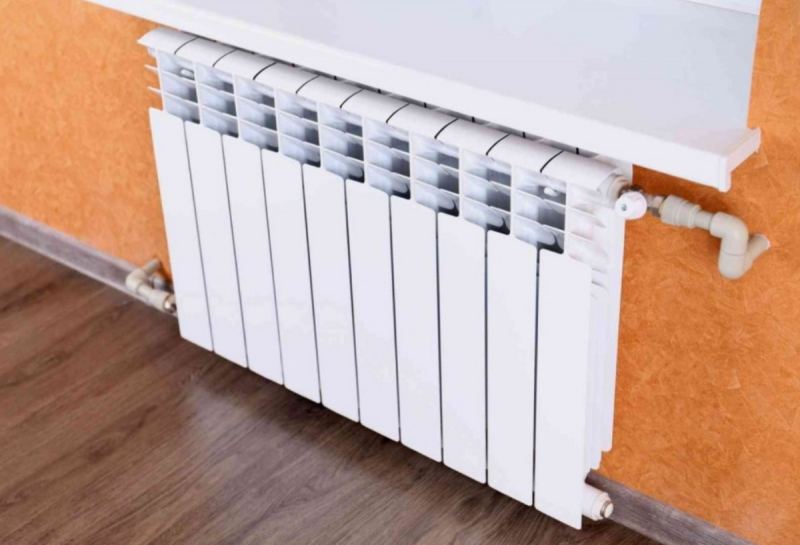

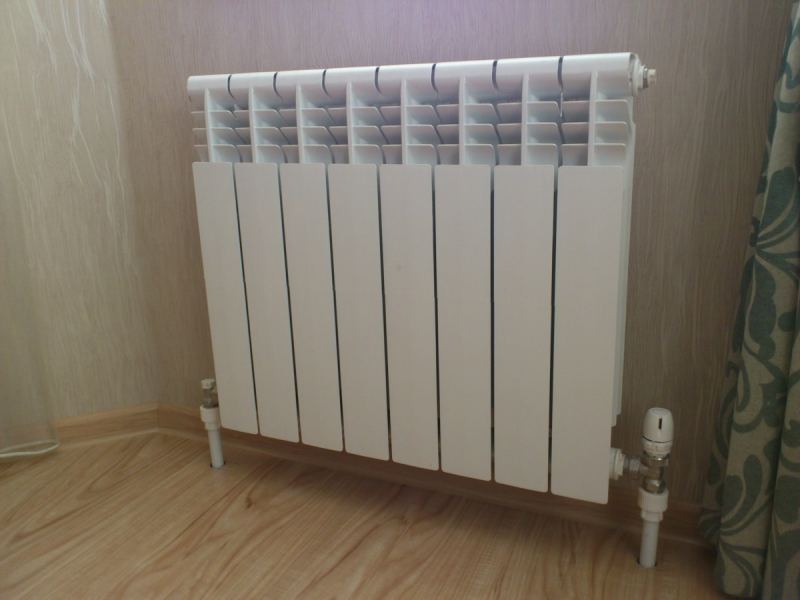

Фото процесса монтажа отопления в квартире

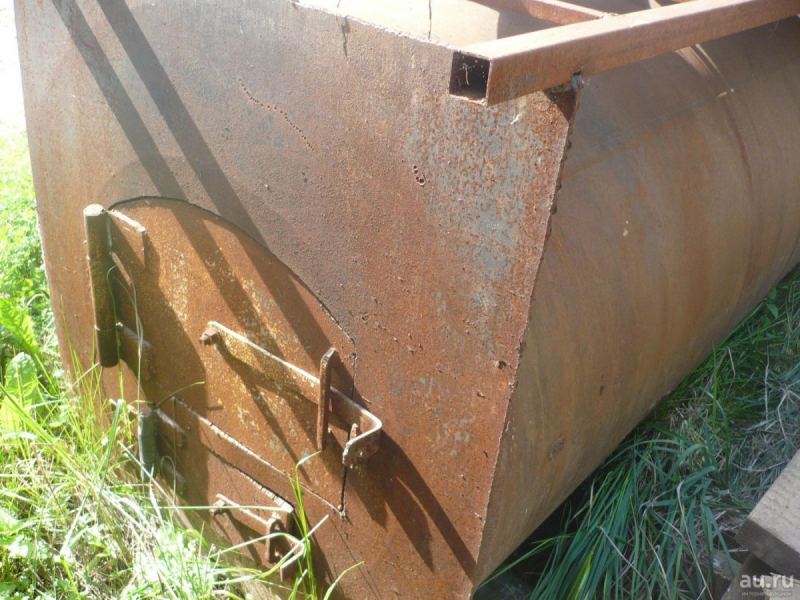

Самодельные котлы отопления – лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)

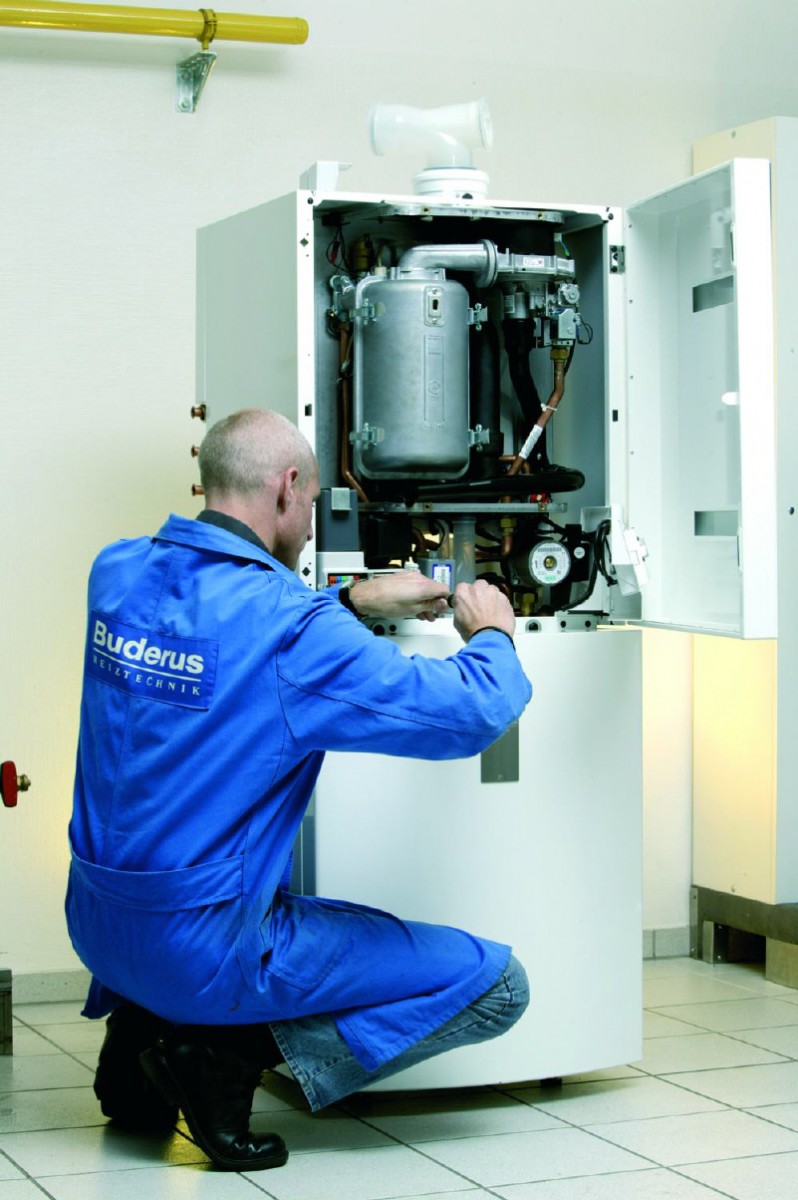

Ремонт теплообменников – эксплуатация, обслуживание, съем, монтаж и замена водоснабжения (120 фото и видео)
Смесительный узел для отопления – виды, назначение, подключение и применение в системе отопления (80 фото)

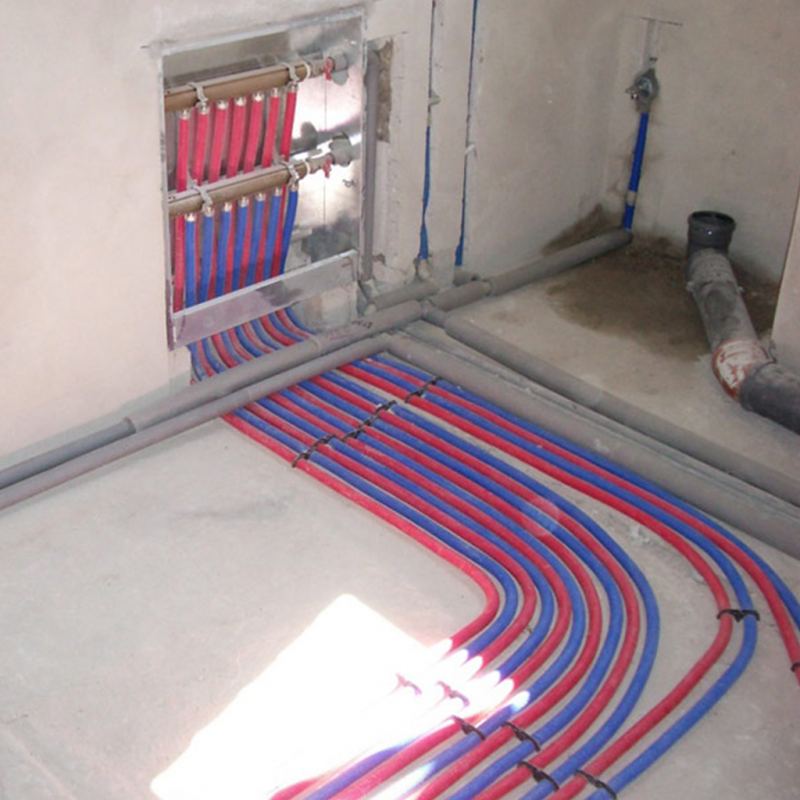

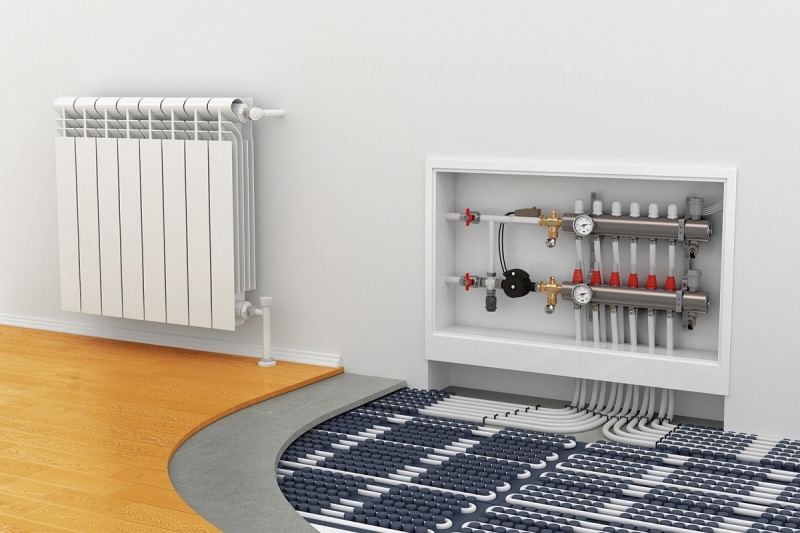

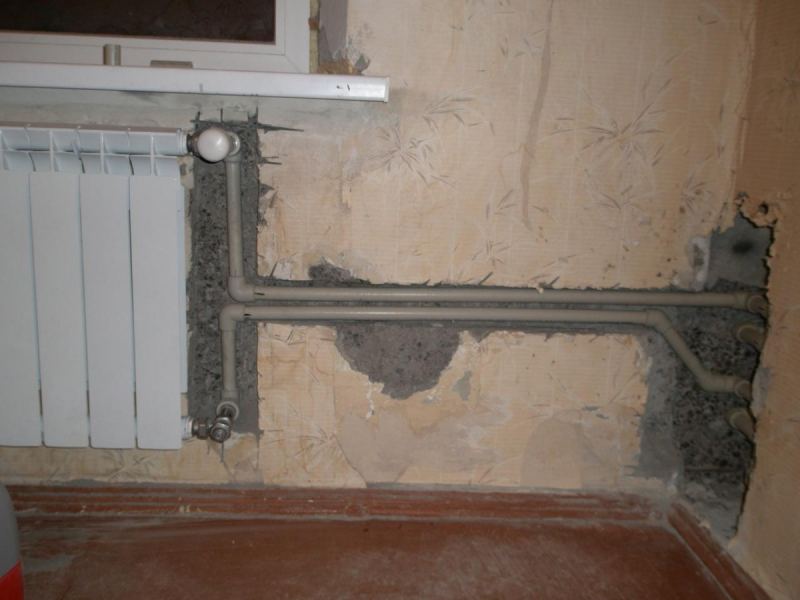

Скрытая разводка труб и утепление пола
Если брать эстетику, то скрытые в пол трубы отопления очень даже кстати. При этом помните, что к монтажным соединениям у вас должен быть доступ в любое время. А вдруг где то прорыв.
Как выбрать трубы для отопления
Это вопрос достаточно важен, так как от материала будет зависеть не только долговечность вашей системы отопления, но и теплопроводимость, если не брать в расчет сложность выполнения работ и цену материалов
Сталь
Это фактически вечная система отопления и про стальные трубы, что то сказать плохое практически нельзя. При этом стальные трубы будут самыми дешевыми среди остальных видов. Но при этом есть два но, которые нельзя не учесть.
- Со сталью работать будет сложно и для этого необходим сварочный аппарат. Поэтому для самостоятельности вы должны иметь навыки сварщика. Если же таковых навыков у вас нет, то лучше нанять специалиста, так как профессиональный сварщик положит шов, который будет вечно герметичен и вы будете спать спокойно.
- Если вы собираетесь устанавливать радиаторы отопления из алюминия, то обязательно между радиаторами и трубами вставлять полипропиленовые вставки. Иначе монтажные стыки между алюминием и сталью дадут эффект гальванической пары и начнётся электрокоррозия.
Полипропилен
Плюс полипропиленовых труб в том, что они не отдают тепло в перекрытия, имеют хорошие звукоизоляционные свойства, легко монтируются. Это главный конкурент стальным трубам в системах отопления. Если все трубы в многоквартирном доме заменить на пропиленовые, то утечка тепла станет в несколько раз меньше, что естественно скажется на количестве оплаты за отопление.

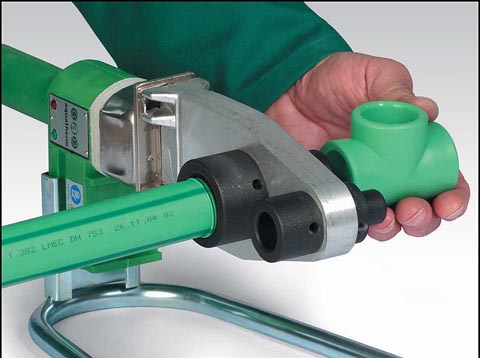

С полипропиленом достаточно удобно работать. Пайка системы водопровода происходит быстро,что не скажешь например про металлопластиковые трубы. Да и сами по себе эти трубы сейчас вошли в моду. Многие себе меняют металлические водопроводные трубы на полипропиленовые, так как это существенно снижает стоимость работы по замене, да и стоимость самих труб не высока. К тому же, с помощью пропиленовых труб можно уложить разводку так, как вам захочется.

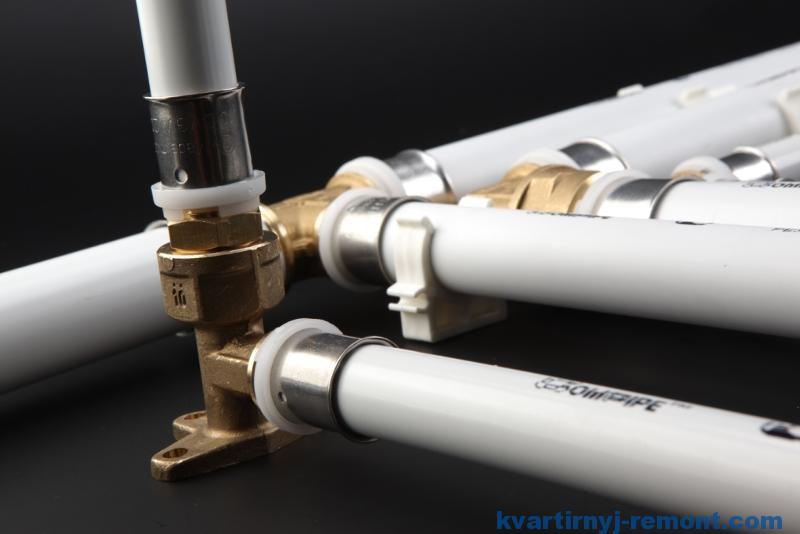

Металлопластик
Отопительные трубы из металлопластика будут по стоимости немного дороже, чем полипропиленовые трубы. При монтаже отопление понадобится и дополнительное оборудование: пресс для развальцовки, труборез, трубогиб. При всех положительных качествах, есть и недостатки. Нередко прокладки в соединителях дают течь. Сами трубы не любят попадания прямых лучей солнца. Металлопластиковые трубы не переносят ударов по ним.
Единственным плюсом будет то, что делать отопление в квартире из металлопластиковых труб намного выгоднее. Если брать оборудование в аренду, то по цене будет намного дешевле, чем покупать различные фиттинги. Так как, трубы из металлопластика можно гнуть, то соответственно укорачивается метраж труб. Сами по себе трубы достаточно тонкие и скрыть их под пол легко

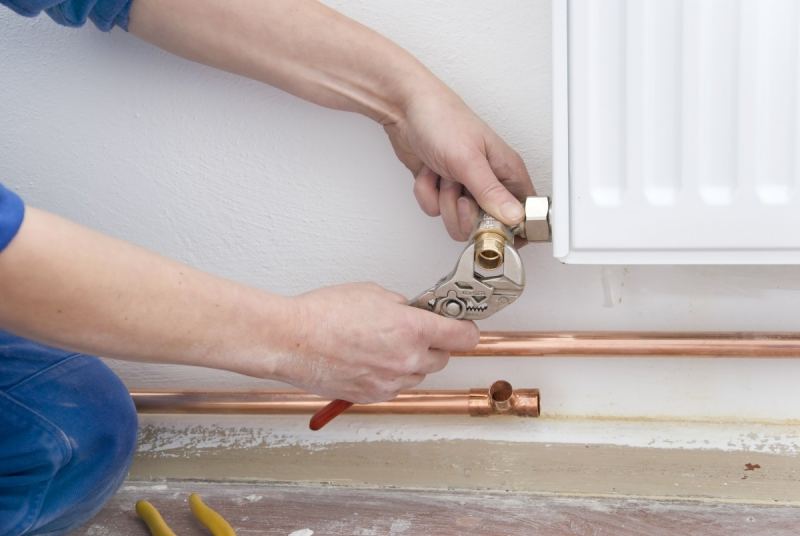

Медные трубы
Чтобы продавцы медных труб не говорили о меди, о ее качествах, пусть они оставят медные трубы себе. Я не говорю, что отопление из медных труб плохое. Здесь все дело в пайке труб. Между собой трубы спаиваются при помощи олова. Само по себе олово не достаточно твердое и вступает в химическую реакцию с кислородом, который будет постепенно разрушать спайку.
Каждый радиолюбитель знает, что со временем старые пайки на деталях разрушаются и их нужно заново пропаивать. Точно так разрушается олово при спайках медных труб. Если брать медь для водопровода, то здесь еще спорный вопрос, а вот тепло зимой в ведре из колонки не принесешь, если в монтажном соединении образуется течь.
В результате можно подвести итоги по выбору труб для отопления. В квартирах можно спокойно ставить отопление, а именно проводить трубы из металлопластика. Если это частный дом, то лучшим вариантом будет полипропилен или сталь.
Радиаторы для отопления
По радиаторам заморочек нет никаких. Единственно, чтобы я отметил, так это когда вы покупаете радиаторы, и хотите трубы отопления спрятать в пол, смотрите чтобы разъёмы для подачи и обратки располагались снизу.
Все точки соединения в радиаторах, при их монтаже, необходимо обязательно герметизировать. Делается это с помощью обычной льняной пакли. До сих пор ее не могут заменить никакие технологические ухищрения.
Изолирующие маты

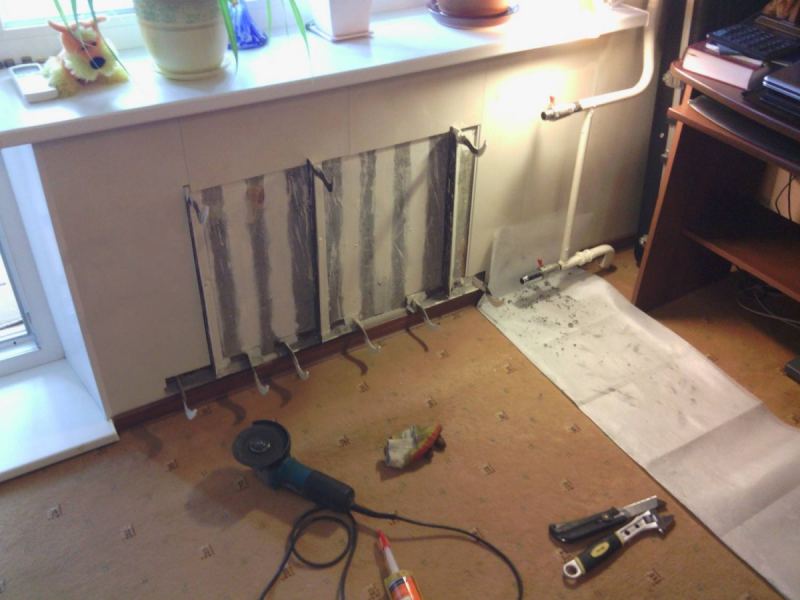

Решились вы на замену радиаторов или нет, все равно нужно подумать о том, как отсечь потоки тепла, которые идут наружу. Для этого есть специальные алюминиевые изолирующие маты, которые устанавливаются на стену за радиатором отопления. Если брать блочную хрущевку, то с установленными матами теплоотдача от батареи увеличивается на 20 процентов.
Изолирующий мат устанавливается легко. Нужно в утеплителе прорезать отверстия для крюков, на которых висят радиаторы. На саму стену нанести силикон или же монтажный клей. Далее берем изоляционные экраны, одеваем на крюки и прижимаем к стене, постепенно разглаживая. Не стоит использовать изоляционные маты изготовленные из минеральной ваты. Стекло входящее в состав может повредить вашему здоровью. Теплоизоляционные маты должны быть выполнены из натуральных или же органических волокон.
Эффективные экраны для радиаторов отопления
Если вы хотите придать эстетический вид старым радиаторам, то необходимы специальные экраны для радиаторов. Многие их делают сами, многие покупают. Помните, что не каждый экран будет хорош, так как при их установке следует также учитывать теплопроводимость.
Схема разводки отопления в квартире
Перенос радиаторов отопления, процесс сложный не в смысле монтажа, а получения на это специально разрешения и согласование технической документации. Поэтому рассмотрим схему отопления, когда радиаторы остаются на своих же местах.
Если брать по простому, то вся система остается на своих же местах, только развод труб вы можете немного изменить, спрятав их под пол. Если же профессионально подходить к данному вопросу, то необходимо для каждой батареи установить два шаровых крана до и после. Если вдруг у вас радиатор дал течь, то с помощью этих кранов вы сможете перекрыть подачу воды в протекший радиатор, тем самым вся остальная система остается полностью работоспособной.
Если вы выбрали трубы стальные, а сами радиаторы из алюминия, то обязательно сделайте пропиленовые вставки, как показано на картинке. Это даст шанс избежать коррозии двух металлов.
Пайка полипропиленовых труб
Сам процесс пайки довольно прост, нужно лишь приобрести специальную для этого плойку. Делать все тщательно, так как вы знаете, что если придет беда в момент начала отопительного сезона, то это принесет серьезные последствия.
Основным правилом при пайке пропиленовых труб является то, что их запрещается паять встык. Для этого необходимо использовать специальные фитинги.
Помните о том, что любые соединения, при скрытой проводке труб, должны иметь доступ. Для того, чтобы завести трубы в нужное направление используются специальные углы и тройники.
Реконструировать отопительную систему в квартире можно собственными силами и сама по себе работа не сложная. Если вы не собираетесь переносить сами радиаторы, то разрешение на замену отопительной системы брать так же нет необходимости. Основной задачей для вас будет выбор труб для отопления, выбор самих радиаторов, а так же утепление пола и квартиры. Это необходимо для того, чтобы не отапливать улицу и удержать тепло.
Основная проблема центрального отопления
Отапливая квартиру от центрального отопления, мы сталкиваемся со следующими неудобствами:
- Невозможно смонтировать радиаторы, которые хотите именно Вы. По сути вы ограничены двумя моделями: чугун и биметалл. Но ведь есть еще алюминиевые, медно-алюминиевые, стальные, дизайнерские и другие.
- Не всегда возможно спрятать трубы и они проходят снаружи. Такая конструкция портит современный интерьер.
- Нельзя использовать систему водяных полов.
Есть конечно и существенный плюс – вам не нужно делать котельную. Но как совместить возможности центрального отопления квартиры и при этом организовать все так, как вы хотите? Решение есть!
Как поставить любые радиаторы?
Теплоноситель в центральном отоплении имеет специальные примеси, которые негативно влияют на многие модели радиаторов. Поэтому в квартирах их не ставят. По сути, чтобы решить эту проблему, надо сделать так, чтобы вместо ТЭЦовского теплоносителя, была наша обычная вода.
Для этих целей нужно смонтировать теплообменник на месте входа стояков центрального отопления в квартиру.
Теплообменник – это устройство, которое снимает тепло с одного источника и передает его другому источнику. Проще говоря, это наш с вами посредник, который возьмет просто тепло с ТЭЦ и передаст его нашей собственной системе отопления внутри квартиры.
Какие преимущества дает теплообменник?
- Выполняет функцию котла, путем съема тепла
- Позволяет создать свою систему отопления внутри квартиры со своим теплоносителем и давлением.
- Позволяет реализовывать какие угодно варианты отопления
У использования теплообменника есть и свои минусы:
- Периодически он забивается. Требует демонтажа и промывки
- Необходимо помимо теплообменника, монтировать расширительный бак, насос и сопутствующую арматуру.
Установив теплообменник, вы можете смонтировать любую радиаторную систему: лучевую, двухтрубную и другие. Вы можете спрятать трубы в стяжку. Можно использовать любые материалы труб, не переживая, что они придут в негодность. Можно использовать любые марки радиаторов.
Отопление квартиры через пол
Пример раскладки водяного теплого пола
Если вы захотите сделать водяные полы от центрального отопления, то напрямую этого делать нельзя ни в коем случае по следующим причинам:
- Давление в центральном отоплении довольно высокое. Не каждая труба теплого пола сможет долгое время выдерживать такую нагрузку
- Температура теплоносителя значительно выше той, что нужна нам. Вы будете ощущать перегрев и дискомфорт
- Теплоноситель ТЭЦ так же будет негативно влиять на срок службы труб теплого пола
Как же тогда обеспечить свою квартиру обогревом теплого пола от центрального отопления? По прежнему через тот же теплообменник. Здесь все аналогично радиаторной системе отопления, с той лишь разницей, что теплообменник необходимо рассчитать с учетом использования для водяных полов.
Имейте в виду, что не везде разрешен монтаж водяных полов в квартире. Порой это запрещено на законодательном уровне. Уточняйте этот момент в своем регионе.
Отопление в межсезонье
Довольно часто возникает ситуация, когда в квартире довольно прохладно, но отопление еще не дали. Что делать в таком случае?
Можно смонтировать отдельно электрический котел и использовать его в межсезонье. А когда дают центральное отопление, открывать теплообменник и греться уже через него.
По сути такой же способ может застраховать вас от внезапных аварий на ТЭЦ. Хоть такое случается редко, но случается, а у Вас всегда есть альтернативный источник обогрева.
От чего зависит уровень теплоотдачи батареи отопления?
Чтобы понять принцип действия различных методов увеличения теплоотдачи, необходимо ознакомиться с переменными, влияющими на КПД батареи для отопления для центрального отопления, расположенной в квартире.
В общем понимании уровень теплоотдачи радиатора зависит от следующих факторов:
материала, из которого он изготовлен;- количества секций, влияющих на площадь теплоотдачи;
- типа обвязки радиатора трубопроводом;
- скорости циркуляции теплоносителя;
- уровня нагрева воды.
Также есть косвенные факторы, из-за которых на полную мощность не работает батарея отопления, подключенная к контуру, это:
образование воздушных пробок;- засорение радиаторов изнутри припоем, налетом или накипью;
- использование декоративных коробов;
- нанесения множества слоев краски на батарею;
- наружное загрязнение радиатора пылью.
Улучшение конвекции воздуха
Среди самых простых методов, которые помогут понять, как увеличить теплоотдачу трубы отопления своими руками, является использование законов конвекции. Зачастую, в квартирах батареи заставлены предметами мебели, защищены декоративными коробами или скрыты за тяжелыми гардинами. Все эти элементы препятствуют циркуляции воздуха и в комнате довольно сложно добиться комфортных температурных условий, даже если отопление центральное работает на полную мощность.
Чтобы оптимизировать скорость воздушных потоков, необходимо максимально высвободить пространство вокруг радиатора.
Не встречая препятствий на своем пути, разогретый батареей воздух будет свободно перемещаться по комнате и обеспечит максимальный уровень нагрева, предусмотренный мощностью радиатора.
Использование электрического вентилятора для улучшения конвекции
Собственники, коим хорошо знакомы физические законы, согласно которым в домах проектируется отопление канализация водоснабжение, понимают, что скорость циркуляции воздуха влияет на теплоотдачу батареи. Чем быстрее циркулирует воздух в комнате, тем больше тепла он сможет забрать от радиатора за определенный период времени.
Чтобы улучшить естественную конвекцию, возле радиаторов могут быть установлены электрические вентиляторы. Отдавать предпочтение стоит бесшумным моделям, которые потребляет минимальное количество электроэнергии. Монтаж вентилятора стоит производить под определенным углом к батарее. Такой простой метод является довольно эффективным. Он способен поднять температуру в комнате на несколько градусов.
Обустройство отражающего экрана
В виде инструмента для увеличения теплоотдачи может использоваться фольга для батарей отопления, которая поможет направить поток тепловой энергии в помещение. От радиаторов, не оборудованных отражающим экраном, тепло расходиться во все стороны, в том числе отдается холодным наружным стенам. Экран помогает сфокусировать направление теплового потока и повысить температуру в комнате.
Конструкция экрана отличается простотой и доступностью. Он должен обладать большей площадью, нежели площадь радиаторов, и устанавливаться на чистую стену за батареей. Вместо фольги можно использовать фольгоизолон – специальный материал, который с одной стороны имеет вспененную основу, а с другой покрыт светоотражающей фольгой. Монтировать экран на стене нужно с помощью любого качественного строительного клея.
Продувка радиаторов
При сложных условиях работы батарея центрального отопления может со временем засориться или завоздушиться. Такие изменения сопровождаются плохой циркуляцией теплоносителя и появлением холодных секций. Устранить воздушные пробки и засоры поможет продувка батарей отопления – быстрый и экономичный способ увеличения теплоотдачи.
Экстренные способы обогрева
Собираясь отапливать жилое помещение в квартире с помощью электричества, следует тщательно отнестись к подбору нагревательных приборов.
С электрическим теплым полом мы уже разобрались, и этот способ больше подходит для капитального решения проблемы. С другой стороны, в качестве временного источника тепла на холодный период приходится пользоваться бытовыми электронагревательными приборами. Каждый электроприбор имеет свою оптимальную мощность, рассчитанную для эффективного обогрева определенного пространства. На сегодняшний день в бытовой сфере используются следующие виды обогревателей с использованием электричества.
- конвекторы;
- инфракрасные тепловые панели;
- масляные радиаторы;
- тепловые вентиляторы.
В каждом отдельном случае определяется сфера использования устройства. Для каждого помещения подойдет свой, определенный вид электрического отопления. Правда, конвекторами можно оборудовать любое жилье. Единственно условие, правильно и грамотно осуществить монтаж приборов в помещениях.
Важно! Существует один фактор, который мало кто учитывает при выборе обогревателей. Речь идет о высоте потолков. В стандартных новых квартирах средняя высота потолка не превышает 2300-2400 мм. В домах старой постройки встречаются комнаты с высотой потолков 2,5-3 м. При выборе обогревателя необходимо учитывать мощность из расчета +25% за каждые 500 мм, превышающие установленную норму.
Конвекторы обладают высокой эффективностью, к тому же достаточно экономичны в эксплуатации. За счет циркуляции воздушных потоков, воздух в помещении прогревается быстрее. Большинство устройств оборудованы системой автоматики, регулирующей режим включения и выключения приборов в зависимости от установленного температурного режима внутри помещения.
Инфракрасные обогреватели представлены моделями, имеющими в среднем по 1,5-2 кВт мощности. Карбоновые обогреватели, как одна из разновидностей инфракрасного источника тепла, имеют мощность в два, три раза меньше, создавая аналогичный тепловой эффект. Такие обогреватели лучше всего оборудовать термостатными датчиками.
Также читайте: когда положено включать отопление в квартирах?
Тепловые вентиляторы, которые сегодня массово представлены в продаже, рассчитаны на максимально быстрый эффект. Малые размеры и доступная стоимость являются основными причинами их популярности. При этом все достоинства нивелируются высоким потреблением электроэнергии и достаточно высокой шумностью.
В качестве удачной альтернативы стационарным источникам электрического отопления можно использовать масляные радиаторы. Простота конструкции и их долговечность подкупают в плане выбора таких источников тепла для обогрева жилых помещений. Единственный недостаток, который характерный для подобных отопительных приборов — длительный разогрев и большой вес.
Используя для обогрева жилой квартиры ввиду отсутствия централизованного отопления электрические приборы и оборудование, вы можете быстро и эффективно решить свои проблемы. В любой ситуации всегда есть выход.
Автономное отопление
Настенный котёл для системы отопления квартиры
Для автономии система отопления в квартире может быть очень разной, но если мы говорим о водяных контурах, то здесь может рассматриваться три основных варианта – «тёплый пол», двухтрубная и однотрубная системы обогрева. Также возможен совмещённый вариант, что тоже приносит очень хорошие результаты. Но мы остановимся именно на радиаторах, таких родных и привычных для каждого постсоветского человека.
Двухтрубная и однотрубная системы
Схема отопления в квартире на две трубы
- Самой надёжной, пожалуй, является двухтрубная система отопления квартиры, потому что при такой разводке минимум теплопотерь. Здесь теплоноситель, в данном случае – вода, с трубы подачи поступает в радиатор, но с него возвращается уже в трубу возврата или «обратку». Трубы можно расположить по-разному – они могут проходить две вместе, под батареями, у пола или же подача монтируется поверх приборов отопления.
Схема однотрубной разводки отопления
- Несколько иначе обстоит ситуация с однотрубной системой отопления, потому что в таком случае вода, поступая из трубы в радиатор, опять возвращается в ту же трубу, но уже слегка охлаждённой. Получается, что чем дальше прибор отопления от начала, тем он будет холоднее, потому что теплоноситель, доходя до него, остывает в других батареях. Такая конструкция хороша для двух-трёх батарей среднего размера, во всяком случае, можно допустить до пяти, но и это уже будет перебором.
Схема отопления квартиры: цифрой 1 обозначен байпас, а цифрой 2 – радиатор
- Однотрубные схемы отопления квартиры могут быть с байпасом, как это показано на верхнем рисунке, и могут быть без него, как это видно на нижнем изображении. Разница заключается в том, что перемычка позволяет демонтировать радиатор без остановки циркуляции теплоносителя – для этого достаточно всего лишь перекрыть краны на батарею. Но если байпас отсутствует, то снимая отопительный прибор, вы разрываете цепь, а значит, и прерываете циркуляцию (по такой схеме часто собрана подача воды на полотенцесушители в многоквартирных домах).
Однотрубное подключение радиатора без байпаса
Совет. Если комнаты в квартире расположены в одной линии, то нет смысла монтировать однотрубный контур отопления, потому что трубу всё равно нужно поворачивать назад, к котлу. Расход материала получится одинаковым, поэтому лучше использовать двухтрубное подключение.
Монтаж схемы отопления
Полная схема отопления в квартире
- Труба из металлопласта или пропилена;
- Краны шаровые;
- Кран прямоточный радиаторный;
- Бак расширительный мембранный на 18л;
- Насос циркуляционный в комплекте;
- Клапан обратный;
- Группа безопасности;
- Радиаторы отопительные;
- Клапан термостатический;
- Краны радиаторные угловые или прямые (по потребности);
- Заглушка или футорка;
- Клапаны Маевского;
- Кран шаровой для спуска воды;
- Заглушка или футорка;
- Головки термостатические.
Советы: диаметр труб указан на схеме, но пользуясь полипропиленом (экопластиком), подачу и возврат можно выполнить тридцать второй трубой (наружный d-32 мм), а отводы на радиаторы делать двадцатой. Краны лучше тоже использовать из полипропилена, потому что они практически не закипают и эксплуатационный ресурс у них выше, чем у металлических.
Радиаторы для автономного отопления
Алюминиевый радиатор ELEGANT
- До последнего времени, как того и требовала инструкция, у вас, вероятно были чугунные батареи, которые подключались к централизованной системе отопления. Но для автономии такие отопительные приборы не выгодны, по крайней мере, по двум причинам – во-первых, у них слишком большая ёмкость и надо подогревать много воды и, во-вторых, чугун является не очень хорошим проводником тепла (слишком толстый) и поэтому долго греется. В результате вы получите перерасход газа и необоснованные затраты денег.
- Наиболее подходящие радиаторы отопления для квартиры сделаны из алюминия, стали и биметалла. Любые из них подходят для низкого давления, каким обладает небольшой водяной контур и все они выдерживают высокие температуры. При желании вы можете также совместить в одном контуре радиаторы и систему водяного тёплого пола.
Совет. Самые эффективные (цена тоже самая высокая), но и самые капризные из всех вышеперечисленных приборов отопления – алюминиевые радиаторы и при большом содержании щелочей в воде в систему нужно добавлять нейтрализаторы. Также нельзя допускать наличия меди в контуре, так как взаимодействие этих двух цветных металлов ведёт к их окислению и разрушению.
Расчёт радиаторов
Количество секций можно уменьшать и увеличивать
- Чтобы сосчитать количество секций в радиаторе, необходимых для комнаты с потолками не выше 3 метров, можно воспользоваться формулой S*100/P. Здесь S обозначает площадь помещения, а P – номинальную мощность секции, которая обычно колеблется от 180 до 200Вт. Цифра 100 отображает необходимое количество Вт/м2, а буквой K мы обозначим исходный результат.
- Берём, к примеру, стандартную комнату 3,5×6,5м=22,75м2, батареи с мощностью одной секции 185Вт и подставляем значения в формулу. Мы получаем K=S*100/P=22,75*100/185=12,29, но дробного количества секций быть не может, поэтому округляем число в большую сторону (про запас) и получаем отопительный прибор, состоящий из 13 секций.
Панельные радиаторы разной величины и мощности
- Но как быть, если вы приобрели панельные радиаторы отопления в квартиру, ведь они не разбираются по секциям, а просто варьируются по мощности и величине. В этой ситуации тоже используется формула, но уже, конечно, другая — P=V*41. Буква P здесь будет соответствовать исходной мощности, V – объёму помещения, 41 – количество Вт/м3. Для расчётов используем небольшую спальню высотой 250 см и площадью 225*450=10,125м2, значит V=2,5*10,125=25,3125м3.
- Теперь высчитываем мощность радиатора, который нам придётся устанавливать своими руками в этой самой спальне. Значит, P=V*41=25,3125*41=1037,81,25Вт. Приборов отопления с такой мощностью, конечно, не бывает, поэтому, в зависимости от климата своего региона, выбираем батарею либо на 1кВт, либо на 1,5кВт.
Сварка полипропилена
Разогрев паяльником полипропилена
- Наиболее эффективным обогрев квартир получается из полипропиленовых труб для отопления, причём, здесь подразумевается не только теплоотдача радиаторов, но также цена контура и скорость его монтажа. Для разводки, как уже упоминалось выше, используется армированная алюминиевой фольгой труба диаметром 32 мм и 20 мм.
Труба стыкуется с тройником
- Разогрев полипропилена происходит при температуре 280⁰C-300⁰C, с удержанием трубы и фитинга на горячей насадке в течение 5-6 секунд. Затем части снимаются и соединяются между собой путём вкладывания друг в друга, как на фото вверху. После фиксации их ещё удерживают на 5-6 секунд.
Заключение
Вам наверняка приходилось смотреть видео ролики или наблюдать воочию за монтажом системы отопления. Но когда вы будете делать её самостоятельно, то постарайтесь придерживаться указаний, которые вы найдёте на этой странице и в инструкции газового котла.
- https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
- https://aif.ru/realty/house/chem_ekonomichnee_obogrevat_kvartiru_esli_vyklyuchili_centralnoe_otoplenie
- https://cotlix.com/kak-sdelat-individualnoe-otoplenie-v-kvartire
- https://teplospec.com/montazh-remont/kak-sdelat-montazh-otopleniya-v-kvartire-pravilnoe-poshagovoe-rukovodstvo.html
- https://otopleniehouse.ru/montazh-otopleniya-v-kvartire/
- https://kvartirnyj-remont.com/montazh-sistemy-otopleniya-v-kvartire-i-vybor-trub.html
- https://eurosantehnik.ru/kak-uluchshit-centralnoe-otoplenie-kvartiry.html
- http://SpetsOtoplenie.ru/otoplenie-mnogokvartirnyh-domov/batarei-otopleniya/kak-effektivno-uvelichit-teplootdachu-batarei-tsentralnogo-otopleniya.html
- https://ZnatokTepla.ru/otoplenie/v-kvartire/kak-pravilno-i-chem-obogret-kvartiru-bez-otopleniya.html
- https://otoplenie-gid.ru/gde/kvartira/560-otoplenie-v-kvartire
