Градирня для охлаждения воды — что это такое и как она работает

Типы производственных градирен

Целью установки градирни на промышленных предприятиях является охлаждение больших объёмов воды при помощи воздушного потока. Отсутствие других охладителей, кроме воздуха, отличает градирню от других устройств этого типа.


Классификация градирен

По принципу действия производители различают следующие типы градирен:

  • Испарительные водоохладители — открытая установка.открытая градирня
  • Сухие градирни — закрытая конструкция.закрытая градирня

Градирни открытого типа работают благодаря разбрызгиванию горячей воды и её смешиванию с охлаждённым наружным воздухом. При этом часть оборотной воды превращается в пар и уносится вместе с горячим воздухом за пределы градирни. Оставшаяся в резервуаре вода охлаждается.

схема

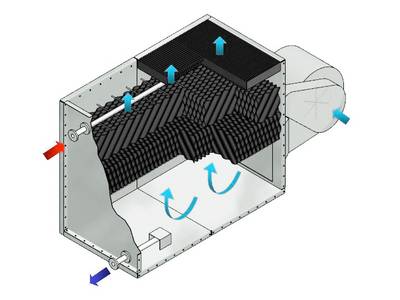

Устройство открытой градирни

Сухая градирня охлаждает воду путём прохождения жидкости внутри закрытого отсека, где она принудительно обдувается потоками наружного воздуха. Вода проходит внутри трубок радиатора с ребристой поверхностью, что исключает прямой контакт жидкости с воздухом. Такие водоохладители позволяют поддерживать чистоту обрабатываемого материала и не вызывают проблем при установке.

схема
Устройство закрытой градирни

Виды и возможности открытых градирен

Испарительные водоохладители устанавливают на большинстве предприятий за счёт низкой стоимости этих конструкций. Однако их нельзя назвать универсальными, так как монтаж такой градирни требует большой открытой площади для размещения. Открытые градирни обладают и рядом других недостатков: загрязнение оборотной воды от наружного воздуха, невозможность установки вблизи зданий и вырабатывание больших масс пара.

Открытые охладительные установки обеспечивают снижение температуры воды путём её непосредственного контакта с воздухом. В зависимости от типа смешивания влаги с воздухом, производители выделяют несколько типов испарительных градирен:

  • Насадочные (поперечноточные и противоточные) .
  • Эжекционные.

Мокрые водоохладители первого типа (их также называют оросительными) создают контакт поступающего воздуха с водой на развитой поверхности оросительного слоя.

При этом, если вода и воздушные массы двигаются в противоположных направлениях, устройство относится к противоточному типу. Если воздух проходит сквозь воду перпендикулярно — это градирня поперечноточного вида.

Поперечноточная градирня

Как уже было сказано, конструкция поперечноточной градирни предполагает горизонтальное направление потоков воздуха и вертикальное стекание воды. Подача воздуха может происходить с одной или с двух сторон конструкции. Вода подаётся сверху из резервуара и стекает под собственным весом вниз по слою оросителя. За счёт большого количества поступающего воздуха, вода превращается в пар и охлаждается. поперечноточная градирня

Противоточные градирни

Водоохладители, в которых жидкость и воздушный поток двигаются параллельно друг другу, но в противоположных направлениях, называют противоточными. Они делятся на два больших типа: башенные и вентиляторные градирни. Все модели противоточного типа имеют в конструкции трубопровод для подачи воды, ороситель для её разбрызгивания и резервуар для сбора охлаждённой жидкости. Воздух подаётся через естественные отверстия оросителя. Если подача идёт в режиме самотёка – это башенная конструкция, если нагнетается, то вентиляторная градирня. противоточная градирня

  1. Конструкция вентиляторных градирен представляет собой внешний корпус с вентилятором в верхней части. Под ним расположен водоуловитель, система подачи воды с соплами, ороситель и резервуар. Внизу конструкции расположены отверстия для поступления воздуха. Отличие вентиляторных градирен по принципу работы состоит в том, что движение воздушного потока наверх обеспечивается за счёт тяги вентилятора. Чтобы большая часть влаги не испарялась, перед вентилятором устанавливают сетку-водоуловитель. Задерживаясь на ней, вода вновь стекает в резервуар.

  2. Башенный водоохладитель представляет собой большую железобетонную или металлическую трубу, выполненную в форме конуса. Внутри этой конструкции находится резервуар для воды, система подачи жидкости и воздуха и ороситель. Благодаря конусовидной конструкции, воздух, попадающий в отверстия внизу башни, двигается вверх и смешивается с водой под естественной тягой. Такой вид градирен достаточно экономичен, но масштабы охладительной установки создают проблемы для её установки на небольших предприятиях.башенная градирня

Эжекционная градирня

Эжекционные градирни отличаются от других подобных конструкций тем, что для подачи воды в зону охлаждения используются трубопроводы с высоким давлением и соплами (эжекторами). Жидкость разбрызгивается внутри градирни, проходя сквозь эжекторы под большим напором. Далее, в отсек под давлением поступает воздушный поток, где он смешивается с каплями воды.

Главным преимуществом установки с эжекторами является отсутствие ограничений в температуре нагрева воды перед её охлаждением. Сопла трубопровода более устойчивы к воздействию высоких температур в отличие от обычных оросителей, которые устанавливаются в других моделях водоохладителей. Однако у такой конструкции существует серьёзный недостаток – здесь необходимо постоянно поддерживать высокий уровень давления. эжекционная градирня

Градирня открытого типа

Градирни открытого типа

Оборудование работает на основе естественной конвекции воздушных масс и ветра. Каналы для орошения ограждены специальными жалюзи, предотвращающими вынос жидкости из бассейна. Работа градирен зависит от ветра, что обуславливает ограничение использования для предприятий, чей производственный цикл нуждается в поддержании постоянной температуры оборотной воды. Устройства эффективно охлаждают воду, при этом требуется минимальное количество электроэнергии. Для открытой градирни требуются большие площади и высокая инерционность.

Градирня закрытого типа

Градирни закрытого типа
Схема работы закрытой градирни

Требующая охлаждения жидкость, которая применяется для снятия избыточного тепла, поступает через верхний коллектор в теплообменник и выходит из него через нижний коллектор. В первичном контуре исключены потери воды, так как он замкнут. Вода в остаётся чистой, не образуя осадка и не корродируя.

В процессе охлаждения оборотной воды первичного контура трубчатый теплообменник должен орошаться водой из вторичного контура. Вдуваемый снизу в противотоке к орошаемой воде свежий воздух одновременно нагревается и насыщается в контакте с этой водой и увлажнённым теплообменником и выпускается вверх. Вода вторичного контура собирается в поддоне и повторно применяется для орошения. Несмотря на то, что часть воды испаряется и сливается, отмечается значительная экономия воды по сравнению с проточным методом охлаждения, которая достигает от 85% до 96%.

Любая открытая градирня может быть заменена градирней закрытого типа. Хотя установочная площадь и цена при этом увеличиваются, закрытые установки требуют меньше затрат на техобслуживание.

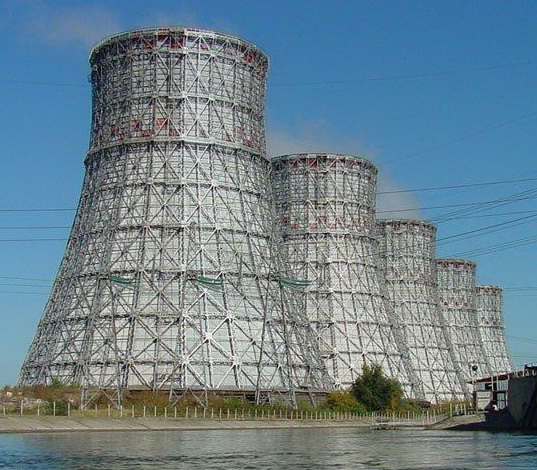

Башенная градирня

Башенная испарительная градирня

Это наиболее эффективное оборудование для охлаждения оборотной воды на промышленных предприятиях. В такой градирне тяга для циркуляции воды образуется естественным путем с помощью вытяжной башни. Оборудование способно обеспечивать большой объем охлажденной воды, превышающий необходимый для нужд предприятия. Градирня отличается простотой эксплуатации и минимальными затратами на охлаждение жидкости. Оборудование может быть размещено в непосредственной близости от объекта промышленности. К недостаткам относят сложность конструкции, существенные строительные расходы и высокую инертность.

Сухая градирня

Сухие градирни

Вода охлаждается посредством теплообменников, вентиляторных устройств и сливных клапанов. Вспомогательным оборудованием выступают насосы и воздушные фильтры. Сухая градирня охлаждает воду при помощи воздуха, подаваемого вентилятором малой мощности. Из-за незначительной глубины охлажденной воды такие агрегаты используются редко. Сухая градирня стоит дороже других видов. Главными ее плюсами является безопасность для окружающей среды: она не загрязняет атмосферу химическими отходами и не увеличивает влажность.

Гибридная градирня

Оборудование используется для мокрого и сухого охлаждения воздушных масс. В процессе работы осуществляется экологический отвод тепла в атмосферу. Сухая градирня имеет башню и вентиляторы по периметру. Данное устройство оснащено двумя и более секциями теплообмена. Охлаждение обеспечивается оборотной водой и через стенку.

ПараметрыЕд.изм.БМГ-100БМГ-210БМГ-350БМГ-600БМГ-800БМГ-1000БМГ-2000БМГ-3000

Площадь орошения м2 6,25 11,35 16 22 44 64 144 256
Диапазон гидравлических нагрузок м³/час 60-140 80-250 150-350 160-550 320-
1000
450-
1200
1000-
2500
до 5000
Гидравлическая нагрузка расчетная м³/час Индивидуальный расчет по исходным данным от «Заказчика»
Тепловая нагрузка, не менее Мкал/час По расчету
Температурная зона охлаждения °С По расчету
Максимальная температура воды на входе, не более °С 65 65 65 65 65 65 65 65
Капельный унос воды, не более % 0,003 0,003 0,003 0,003 0,003 0,003 0,003 0,003
Давление воды на входе, не менее м.вод.ст. 8 7 7 7 7 7 7 7
Диаметр трубопроводов на входе мм Расчетный по гидравлической нагрузке
Диаметр трубопровода на выходе из бассейна мм Расчетный по гидравлической нагрузке
Количество форсунок шт. По расчету
Объем водосборной ванны рабочий л 550 500 500
Объем водосборных щитов л 350 700 1400
Количество вентиляторов шт. 1 1 1 2 1 1 1 1
Диаметр вентилятора мм 2370 2370 3000 2370 4980 4980 6980 10400
Количество лопастей шт. 4-6 4-6 4-6 4-6 4-6 4-6 4-6 4-6
Мощность электродвигателя (по расчету) кВт 11-15 15-22 22-30 15-22 22-55 37-55 75-132 110-250
Напряжение/частота питания В/Гц 380/50 380/50 380/50 380/50 380/50 380/50 380/50 380/50
Степень защиты электрооборудования, не ниже IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54
Уровень шума на расстоянии 10 м, не более ДБ 70 70 70 70 80 80 80 70

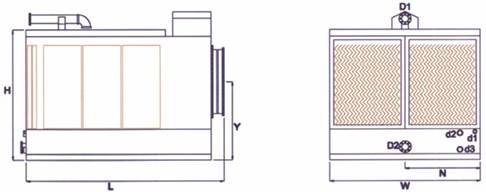

Габаритные размеры (длина, ширина, высота) мм 3290х 2900х 5195 3860х
4190х 6300
4772х
4600х 7900
7230х
4155х 6965
6740х
6740х 7260
8000х
8000х 10600
12000х
12000х 12000
16000х 16000х 13300
Масса рабочая кг 2750 5730 7240 10990 21980 26000 52000 92000
Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции шт Опционально
Частотный преобразователь (регулирование температуры, антиобледенение) шт Опционально
Устройство реверса (антиобледенение) шт Опционально
Термопреобразователь шт Опционально

Для поддержания технических характеристик на заданном уровне необходимо каждые полгода проводить профессиональное обслуживание установок. Также следует контролировать работу двигателя вентиляторной системы, насоса, производить смазку редуктора и подшипников, отслеживать параметры воды, влияющие на состояние оросителя.

Интерактивная схема градирни

Наведите на изображение для просмотра описания












При соотношении 1 м3 воды к 600 м3 воздуха и более начинается эффективное охлаждение. Воздух поступает в градирню через специальные окна, распложенные снизу металлического каракаса. Их размер должен быть достаточен для прохода огромного объема воздуха.

Технические характеристики вентиляторных градирен

Тип градирни Размер секции, м Номинальная гидравлическая нагрузка на одну секцию, м3/ч Мощность привода вентилятора градирни, кВт Характерные отрасли применения
Вента-250 4х4 100-300 9-22 Пищевая промышленность, литейные цеха,металлургия,фармацевтические предприятия, заводы РТИ, электроники
Вента-500 6,5х6,5 300-500 30-45 Коксохимические производства, металлургические производства, химические заводы
Вента-800 8х8 500-1000 30-55 Металлургические заводы, шинные, нефтехимические, сахарные и спиртовые заводы
Вента-1000 10х10 600-1400 75-90 Нефтехимические заводы, химическая промышленность, заводы минеральных удобрений
Вента-2000 12х12 900-2000 75-132 Металлургические заводы, нефтеперерабатывающие заводы, машиностроение, крупная химия, ТЭЦ
Вента-3000 12х16, 16х12 1200-3000 75-160 ТЭЦ, металлургические заводы, химические заводы, нефтепереработка, атомные станции

Встреча воды, разбрызгиваемой соплами, и воздуха происходит на поверхности блоков оросителя. Их основная функция — сделать поверхность и время соприкосновения максимальными. Чтобы вентилятор не выдувал много воды, используют специальный водоуловитель.

Видео работы вентиляторной градирни

Благодаря различным видам оросительных блоков и широкой гамме осевых вентиляторов такие градирни могут быть подобраны в большем диапазоне  нагрузок по воде и обеспечивать глубокое охлаждение воды с перепадом до 30 °

Кроме того, есть возможность установки воздухорегулирующих жалюзи и реверса двигателя. Это позволит прекрасно эксплуатировать градирню в зимние морозы.

По типу оросителя различают следующие типы вентиляторных градирен:

  • пленочные
  • капельные
  • капельно-пленочные

Наиболее эффективные капельно-пленочные вентиляторные градирни. Они совмещают свойства капельных и пленочных оросителей и лучше всего охлаждают воду.

Для малых расходов оборотной воды вентиляторы градирни поставляются на предприятия в готовом виде, по этому признаку их называют малогабаритными или блочными миниградирнями.

Этот тип градирен характеризуется невысокими перепадами температур на входе и выходе, при этом и электропотребление сравнительно не высоко.

Преимущества:

  • гибкость конструкции
  • отсутствие обмерзания
  • энергоэффективность
  • легкость ремонта
  • наличие большого ассортимента запасных частей

Недостатки:

  • требуется обученный персонал для обслуживания
  • необходимы дополнительные меры зимой

Зачем нужна сухая градирня

    1. Случаи, когда необходимо периодическое снижение температуры жидкости. С учетом того, что этой жидкостью является обычная вода, или раствор гликоля, масло, или другие сложные жидкости.
    2. Температура обрабатываемой жидкости, и необходимая степень ее охлаждения, достигает отметки на 3-5 градусов превосходящие температуры окружающей среды.
    3. К перерабатываемой жидкости предъявляются повышенные требования. А именно, необходима экологически чистая, высококачественная по составу жидкость.
    4. Ограничения связанные с локализацией и обустройством.А именно: ограниченная территория, застроенность территории в непосредственной близости, не подготовленная, или недостаточно укрепленная несущая способность площадки фундамента территории, куда запланирован монтаж оборудования, а так же защитные, или ограничительные ограждения, препятствующие скоростной обработки подогретого влажного воздуха.
    5. Отсутствие возможности постоянного пополнения ресурсов новой жидкостью.
    6. Химический состав и высокая жесткость рассеивающейся воды, за счет испарения которой и в результате постоянного ее обновления оказываемое чрезмерное влияние на тепло обеспечивающие свойства оборудования, очень быстро образующаяся накипь на стенках оборудования и закупоривая трубопровод. И другие факторы, не допускающие возможности использования классических градирен.
    7. Плохо налаженная система энергоснабжения водоохлаждающего оборудования.

Исходя из данных об устройстве и принципе действия сухой градирни, можно говорить о ее преимуществах.

Мокрая градирня открытого типа.

Чаще всего мокрая градирня ассоциируется с башенными градирнями, которые можно увидеть рядом с ТЭЦ или гигантскими предприятиями. Но для большинства предприятий мощностей башенных градирен — не требуется.    Мокрая градирня открытая или градирни открытого типа — принцип её действия такой же как и у башенной, только в отличие от первой открытая мокрая градирня вполне транспортабельна и диапазон её производительности достаточно широк, т.к. в большинстве случаев такая конструкция представляет из себя модуль и соединением нескольких модулей достигается требуемая производительность.    Принцип действия градирни основан на разбрызгивании через форсунки горячей воды от чего собственно и происходит ее охлаждение. Очень часто к этому процессу добавляется обдув потоком воздуха при помощи осевых вентиляторов.
Башенные грдирни — используются для охлаждения больших объемов воды, в несколько раз превышающих объемы воды на промышленных предприятиях. Это оборудование применяется преимущественно на тепловых и атомных электростанциях.

Башенная градиpня Башенная градиpня вентиляторная Мокрая градирня открытого типа




Мокрая градирня закрытого типа.

Градирня в которой основной водяной контур не соприкасается с окружающей средой, но в которой всё же используется принцип снижения температуры за счёт испарения — называется мокрая градирня закрытого типа. В основе её действия — теплообменник (как вариант пучок труб), расположенный в корпусе который омывается водой и обдувается воздухом окружающей среды. В результате такой комбинации возможно получение температуры воды на выходе из градирни приближённо равной температуре мокрого термометра, а так же безопасно использование в зимний период, т.к в основном контуре может применяться не замерзающая жидкость.

Варианты использования градирни — в системах охлаждения

Одним из важных моментов для наиболее эффективного использования градирен в водооборотной системе является оптимальный выбор схемы гидравлических контуров подключения. Схемы гидравлических контуров могут различаться в зависимости от количества градирен, используемых в одном контуре, а также от характера потребителя. Диапазон регулирования производительности водоохладителя определяется характером потребителя. Самый простой гидравлический контур отдельной градиpни, используемый для одного участка обслуживания, приведен на рис. 1.

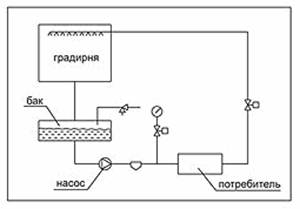

Рис.1 Схема гидравлического контура охлаждения  для одного потребителя Рис.2 Система охлаждения с градирнями, имеющими раздельные  контуры приготовления и потребления

Вода из градирни поступает в бак, откуда циркуляционным насосом подается потребителю и далее.  В области промышленного строительства, особенно когда расход воды, циркулирующий через охладитель потребителя заметно меньше расхода воды, циркулирующего через градирни, применяется схема, приведенная на рис. 2.  Здесь обратная вода, поступающая от потребителей, отстаивается в накопительных емкостях (объем которых рассчитывается примерно на 5-10 минут работы установки). Из нее насос (насосы) контура приготовления рабочей жидкости откачивают воду на испарительные грaдиpни. Из оборудования охлажденная вода поступает в аналогичную ванну. Основная отличительная черта такой схемы — гидравлическая независимость контуров приготовления рабочей воды и потребления, обеспечиваемая наличием компенсационной трубы между емкостями (может 1-использоваться также и одна емкость с перегородкой, обеспечивающей перелив между ее частями). Вследствие этого совершенно не обязательно постоянно регулировать мощность градирен в соответствии с требованиями пользователя. Вентиляторы градирен могут работать в режиме просто «Вкл/Выкл». Кроме этого, каждая такая градиpня работает всегда с полной нагрузкой и обеспечивает максимально возможное охлаждение воды для данных погодных условий. Обе схемы не чувствительны к заморозкам, поскольку данное оборудование полностью дренируются в накопительные емкости, устанавливаемые в помещении, либо расположенные под землей.

Размещение и эксплуатация градирни (с осевыми вентиляторами)

   Для обеспечения удобства и безопасности обслуживания гpадиpни должны иметь площадки, устроенные в соответствиями с требованиями соответствующих СНиП. Перед началом эксплуатации вентиляторной градиpни нужно проверить гидравлическую плотность трубопроводов, резервуаров, а также состояние установленной арматуры.
Оптимальный вариант, когда каждый водоохладитель устанавливается на крыше отдельно. Если это не возможно, то выбор места установки должно быть таким, что бы не возникало рециркуляции (рис.3) При этом нужно учесть возможные порывы ветра (подветренная сторона) и ближайшее расположение строений, которое может изменить поток нагнетаемого воздуха  назад в воздухозаборник.

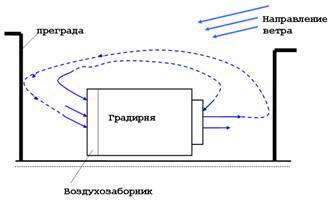

Рис.3 Влияние  ветра и преград

   Перед первым пуском необходимо осуществить промывку водяных магистралей для удаления сора и окалины, которые могли там образоваться в процессе проведения сварочных работ, и затем визуально проверить равномерность работы всех форсунок. Все обнаруженные дефекты должны быть устранены до начала эксплуатации. Периодические осмотры градиpен рекомендуется производить не реже чем один раз в месяц. Текущие ремонты градирен должны производиться по мере надобности, но не реже одного раза в год, и приурочиваться, по возможности, к летнему времени. В объеме текущих ремонтов входят работы, не требующие остановки градирни на длительный срок, например очистка и ремонт водораспределительного устройства, трубопроводов и сопел, водо-уловителей, приведение в порядок регулировочных и запорных устройств. При капитальном ремонте выполняются все работы, требующие длительного отключения оборудования: устранение повреждений оросителя, водораспредельной системы, ремонт или замена вентиляторной установки и др.

Эксплуатация градирни в зимнее время

В зимнее время эксплуатация может усложняться из-за обмерзания их конструкций, особенно это относится к градирням расположенным в суровых климатических условиях. Обмерзание градирен может привести к аварийному состоянию, вызывая деформации и обрушение оросителя из-за дополнительных нагрузок от образовавшегося на нем льда. Обмерзание гpадирни начинается обычно при температурах наружного воздуха ниже -10°С и происходит в местах, где входящий в гpадирню холодный воздух соприкасается с относительно небольшим количеством теплой воды. Внутреннее обледенение является опасным потому, что из-за интенсивного туманообразования оно может быть обнаружено только после разрушения оросителя. Поэтому в зимний период не следует допускать колебаний тепловой и гидравлической нагрузок, необходимо обеспечивать равномерное распределение охлаждаемой воды по площади оросителя и не допускать понижения плотности орошения на отдельных участках. В связи с большими скоростями входящего воздуха плотность орошения в вентиляторных градирнях в зимнее время целесообразно поддерживать не менее 10 м3/м2 (не ниже 40% от полной нагрузки). Критерием для определения необходимого расхода воздуха может служить температура охлажденной воды. Если расход поступающего воздуха регулировать таким образом, чтобы температура охлажденной воды не была ниже +12oC … +15°С, то обледенение грaдирен обычно не выходит за пределы допустимого. Уменьшение поступления в градирню холодного воздуха может быть достигнуто отключением вентилятора или переводом его на работу с пониженным числом оборотов. Исключить обледенение градирен можно путем подачи всей воды только на часть градирен с полным отключением остальных, иногда со снижением расхода циркуляционной воды. Нагнетательные вентиляторы подвержены обмерзанию. Это может вызываться двумя причинами: попаданием на вентилятор водяных капель изнутри оборудования и рециркуляцией уходящего из градирни воздуха, содержащего мелкие капли воды и пар, который конденсируется при смешении с холодным наружным воздухом. В таких случаях можно избежать обледенения лопастей вентилятора следующими способами: — снизить скорость вращения вентилятора, — проконтролировать давление перед форсунками и при необходимости произвести их очистку, — использовать стеклопластиковые  рабочие колеса, — использовать автономный обогрев обечаек вентилятора с помощью гибких электронагревателей. Следует отметить, что неравномерное образование льда на лопастях может приводить к разбалансировке и вибрации вентилятора. Если в зимний период по какой-либо причине производилось отключение вентиляторов градирен, то перед их пуском необходимо проконтролировать состояние обечаек на наличие на них наледи. При обнаружении наледи ее необходимо удалить во избежание поломки рабочих колес вентиляторов.

Методика подбора градирни

Первоначально необходимо определить следующие исходные данные:
QГ,кВт — тепловой поток (количество тепла), который необходимо отвести в окружающую среду,
Тмт, °С — температура мокрого термометра в самое жаркое время, характерная для данного региона,
Твых, °С — температура воды, которая должна быть получена в конце процесса охлаждения.
Необходимо отметить, что тепловой поток для воздушных компрессоров обычно не превышает электрической мощности привода компрессора; тепловой поток для холодильной машины представляет собой сумму холодопроизводительности и электрической мощности привода компрессорного агрегата; тепловой поток для технологических установок, где не происходит сжигания каких-либо видов топлива, обычно не превышает электрической мощности приводов и т.д. Температура мокрого термометра определяется по СНиП 23.01-99 «Строительная климатология», или предварительно по данным из Таблицы 1.

Расчетные параметры атмосферного воздуха.  Таблица 1.

Населенный пункт Температура по сухому термометру,   T, °С Относительная влажность воздуха,Ф, % Температура по мокрому термометру, T, °С
Архангельск 23,3 58 18
Астрахань 30,4 52 23,2
Волгоград 31 33 20
Вологда 24,5 56 18,8
Грозный 29,8 43 21
Дудинка 22,9 59 17,9
Екатеринбург 25,8 49 18,8
Иркутск 22 63 17,6
Казань 26,8 43 18,7
Краснодар 28 55 21,6
Красноярск 24,4 55 18,6
Луганск 30,1 30 18,8
Магадан 19,5 61 15,2
Мончегорск 24,6 53 18,5
Москва 27 55 20,8
Мурманск 22 58 17
Нижний Новгород 26,8 48 19,6
Новосибирск 25,4 54 19,3
Омск 27,4 44 19,4
Петрозаводск 24,5 58 19,1
Ростов — на — Дону 29,2 37 19,5
Сагвхард 23,7 57 18,3
Самара 28,5 44 20,2
Санкт — Петербург 26 56 20,1
Сыктывкар 25,1 49 18,3
Тобольск 26,5 53 20
Томск 24,3 60 19,2
Тула 25,5 56 19,6
Уфа 27,6 44 19,5
Ханты — Мансийск 26,5 55 20,3
Челябинск 26 51 19,4
Чита 25 48 18
Якутск 26,3 40 17,8
Ярославль 24,8 53 18,7

Температура воды, которая должна быть получена в конце процесса охлаждения в, обуславливается техническими параметрами охлаждаемого оборудования и, как правило, указана в паспортных данных оборудования. Определив необходимые параметры, можно произвести предварительный подбор градирни, используя кривые охлаждения для различных значений tмт.
Пример.
Необходимо произвести подбор гpадирен для охлаждения компрессорной станции в г. Петрозаводске. В состав станции входят 3 компрессора 4ВМ10-63/9 с приводом Мэ=380 кВт каждый, причем в работе постоянно находятся два компрессора.

Решение.

Определяем суммарный отводимый тепловой поток:

По таблице расчетных параметров атмосферного воздуха определяем температуру мокрого термометра:
В паспортных данных компрессора находим температуру на входе в систему охлаждения компрессора равную температуре на выходе:
tВЫХ=25 °С
Используя кривые охлаждения для температуры мокрого термометра, находим точки пересечения линий, соответствующие суммарному отводимому тепловому потоку и температуре на выходе из градиpни с кривыми охлаждения. Из построения определяем, какое оборудование обеспечит необходимый тепловой поток.

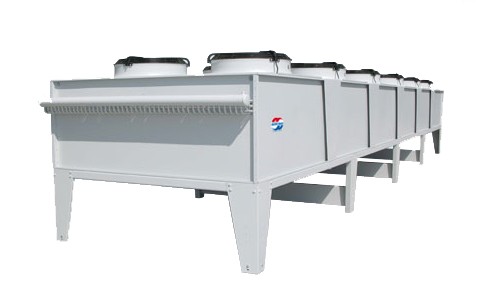

Сухие градирни (Драйкуллер)

Этот вид оборудования по конструкции гораздо проще чиллера, поскольку не имеет холодильного контура. Вода в сухих градирнях охлаждается в пластинчатых теплообменниках, на которые несколько вентиляторов направляют уличный воздух. Таким образом, сухие градиpни стоят вне производственных помещений. В среднем термодинамический предел сухих градирен составляет порядка 5 градусов. Это означает, что если на улице температура воздуха установилась на уровне +35°С, то грaдирня способна охлаждать воду до температуры +40°С — для охлаждения гидравлической жидкости или конденсатора чиллера — вполне приемлемая температура. Если на улице ниже +10°С, то градирня элементарно может заменить собой чиллер (точнее временно заменить), снабжая водой не только теплообменник гидравлического контура ТПА, но и охлаждая пресс-форму, для чего нужна вода температурой от +5°С до +15°С. С учетом того, что в градирнях охлаждение осуществляется атмосферным воздухом при помощи вентиляторов, не требующих большой мощности, то по сравнению с чиллерами они позволяют добиться экономии электроэнергии. Очевидно, что круглогодично одной только градирней обойтись нельзя, так как в нашей стране, кроме зимы приходит и очень теплое лето — совсем без чиллера не обойтись. С другой стороны — по настоящему теплая погода держится не более 4-5 месяцев кряду. Какой смысл гонять чиллер остальные 7-8 месяцев, когда температура за окном лежит в пределах от -10°С до +10°С. Но не смотря на это сухие градиpни все еще являются невостребованным оборудованием. Даже не смотря на то, что при использовании комбинации чиллер — драйкулер возможно добиться ежегодной экономии электроэнергии до 40%.    Существуют гpaдирни, которые напрямую подключаются к гидравлическому контуру. В них циркулирует не гликолевый раствор, а непосредственно гидравлическая жидкость. В итоге из схемы устраняется посредник в виде промежуточного теплоносителя, что только повышает эффективность охлаждения. В результате гидравлика охлаждается экономичной сухой градиpней, а чиллер обслуживает исключительно пресс-форму и узел инжекции. Это позволяет реализовать очень экономичную двух-температурную схему энергосбережения. Однако на базе чиллера и градирни можно реализовать схемы энергосбережения в более привычном виде.
Сухие охладители разработаны для наружной установки, поэтому для предотвращения замерзания в холодное время года, необходимо добавлять гликоль.
Использование сухих охладителей имеет следующие преимущества:

    • Нет расхода воды. Охладители работают в закрытом контуре, поэтому нет необходимости в добавлении воды в систему, за исключением тех случаев, когда это вызвано небольшими утечками из крепежных соединений или при замене комплектующих;
    • Не загрязняется производственная вода;
    • Монтаж охладителя очень прост;
    • Вновь установленные блоки хорошо взаимодействуют с уже существующими охладительными системами;
    • Период окупаемости — короткий.

Устройство градирни

  Устройство градирни: градирня (если не говорить о мокрой градирне) это рядный трубчатый теплообменник, с установленными на его корпус вентиляторами. Градирня предназначена для охлаждения воды или водного раствора незамерзающей жидкости (гликоля) с водой, который циркулирует по контурам из медных трубок в корпусе градирни.

Устройство градирни — схема

   Схема градирни или драйкулера включает в своей конструкции блок из одного или нескольких теплообменников и мощные вентиляторы обдува этих теплообменников (радиаторов). Теплоноситель оборотной системы охлаждения, чаще всего вода, нагревается в рубашках охлаждения тепловыделяющих агрегатов. Далее теплоноситель насосом подается в теплообменники — градирни, где, под воздействием обдува вентиляторами, охлаждается до требуемой температуры. Далее охлажденная вода вновь поступает к потребителям.

Устройство градирни.

Установка градирни

На промышленных территориях градирни рекомендуется устанавливать с учетом беспрепятственного поступления свежего воздуха, особенно, если конструкции работают на естественной тяге. Также необходимо учитывать Розу ветров и тот факт, что зимой капли воды и пар относятся в сторону. При установке используют данные об уровне влажности и туманности, характерном для данного региона.

Назначение

В отраслях промышленности, связанных с производством пластмасс и холодильных агрегатов, необходимо обеспечить постоянное охлаждение устройств. С этой целью применяют специальное оборудование – градирню.

Такие конструкции используют для снижения температуры посредством аппаратов теплообменного типа, входящих в состав разных систем оборотного водоснабжения. Первоначально, градирня была придумана для добычи соли методом выпаривания, поэтому в переводе с немецкого она означает «сгущать соляной раствор». В большинстве случаев, градирни устанавливают там, где нет возможности сбрасывать охлажденную воду в естественные водоемы, и отсутствует искусственный пруд.

При работе градирен необходимо использовать различные фильтры, поскольку охлаждающая техническая вода в оборотном процессе нередко несет в себе множество взвешенных частиц: ил, песок, ржавчину, окалину. Эти частицы забивают форсунки и приводят к порче оборудования.

Большинство из существующих градирен, задействованных в системах водоснабжения по оборотному типу, установлены более 30-50 лет назад. Это морально и физически устаревшие конструкции. Раньше при проектировании старались экономить на материалах, не придавая особой важности процессу охлаждения производственного оборудования.

Современные конструкции отличаются высокой производительностью и эффективностью, они проектируются с учетом новых требований к эксплуатации оборудования, возводятся с применением оптимизированных материалов.

Градирни в зимнее время

При эксплуатации конструкций в зимнее время, особенно в суровом климате, существует риск обмерзания. Такая проблема может возникнуть при соприкосновении холодного воздуха с тонкой пленкой воды и образования льда. Чтобы предотвратить обмерзание и выход из строя градирни, необходимо обеспечить правильное распределение охлаждаемой воды по оросителю, и отслеживать уровень плотности жидкости на разных участках.
