Газогенератор на дровах: устройство и принцип работы, схемы и чертежи конструкции

Что собой представляет газогенератор на дровах

Содержание

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

  • Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
  • Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
  • Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
  • Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
  • Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

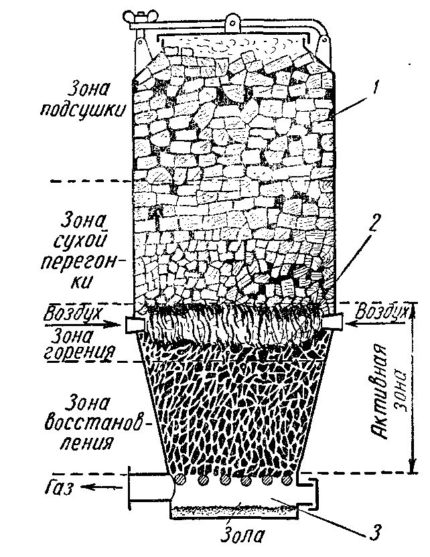

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

  • Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
  • Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
  • Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
  • Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Газогенератор: устройство и принцип работы

Газогенератором называется устройство, преобразующее жидкое либо твердое горючее в газообразное состояние для дальнейшего сжигания его с целью получения тепла.

Варианты топлива для генерирующей установки

Работающие на мазуте или отработке агрегаты имеют более сложную конструкцию, нежели модели, использующие различные виды угля или дрова.

Поэтому чаще всего встречаются именно твердотопливные генераторы газа – благо, топлива для них доступно и дешево.

В качестве твердого топлива в газовом генераторе используют:

  • древесный, бурый и каменный уголь;
  • топливные пеллеты из древесных отходов;
  • солому, опилки и дрова;
  • торфяные брикеты, кокс;
  • лузгу семечек.

Особо бережливые хозяева собственноручно заготавливают брикеты из опилок.

Генерация газа возможна из всех этих видов горючего. Выделение энергии зависит от теплотворности разных типов топлива.

Причем тепла от сжигания сырья в газогенераторе получается больше, нежели от использования твердого топлива в котлах. Если КПД обычного дровяного котла варьируется в пределах 60–70%, то у газогенераторного комплекса показатель достигает 95%.

Но здесь надо учесть один нюанс. Котел сжигает топливо для нагрева воды, а генератор газа только производит горючее. Без нагревателя, печки или ДВС толку от самодельного газогенератора будет ноль.

Получаемый газ сразу должен использоваться – накапливать его в какой-либо емкости экономически невыгодно. Для этого придется монтировать дополнительное оборудование, зависящее от электропитания.

ЗиЛ с газогенераторной установкой
В советское время газогенераторы использовали даже для эксплуатации грузовиков, производимого газа вполне хватает для работы двигателя внутреннего сгорания

Что происходит внутри газогенератора

В основе работы генератора газа лежит пиролиз твердого топлива, происходящий при высоких температурах и низком содержании кислорода в топке. Внутри газогенерирующего устройства одновременно протекает несколько химических реакций.

Схема газогенераторной установки
Схема промышленного газового генератора представляет собою достаточно сложную установку с множеством отдельных устройств, в каждом из которых протекает своя операция (+)

Технологически процесс генерации горючего газа делится на три последовательно совершающихся  этапа:

  1. Термическое разложение топлива. Процесс протекает в условиях дефицита кислорода, которого в реактор подается всего треть от необходимого для обычного горения.
  2. Очистка полученного газа. В циклоне (сухом вихревом фильтре) осуществляется фильтрация газового облака от летучих частиц золы.
  3. Охлаждение. Полученная газовая смесь охлаждается и подвергается дополнительной очистки от примесей.

Фактически, в блоке как такового газогенератора происходит именно первый процесс – пиролиз. Все остальное – это подготовка газовой смеси для дальнейшего сжигания.

Схема газогенератора
Пиролизная камера самодельного газогенератора делится на бункер с твердым топливом (1), топливник (2) и зольник (3)

На выходе из газогенерирующей установки получается горючая смесь из оксида углерода, водорода, метана и иных углеводородов.

Также, в зависимости от используемого при пиролизе топлива, к ним прибавляются в различных количествах вода в виде пара, кислород, углекислый газ и азот. По описанному принципу функционируют и пиролизные котлы отопления, демонстрирующие высокий КПД.

Особенности работы различных преобразователей

Газогенераторы по устройству и технологии внутренних процессов бывают:

  • прямыми;
  • обращенными;
  • горизонтальными.

Различаются они точками подачи воздуха и выхода сгенерированного газа.

Прямой процесс протекает при нагнетании воздушной массы снизу и выходом горючей смеси вверху конструкции.

Обращенный вариант подразумевает подачу кислорода напрямую в зону окисления. При этом она в газогенерирующем устройстве является самой горячей.

Самостоятельно сделать в нее впрыск достаточно сложно, поэтому такой принцип работы применяется только в промышленных установках.

Схемы устройства газлгенераторов
При прямом газогенераторном процессе на выходе образуется большой объем смол и влаги, обращенный слишком сложен в реализации своими руками, а у горизонтального – пониженная производительность, но предельно простая конструкция (+)

В горизонтальном газогенераторе выходной патрубок с газом расположен сразу над колосником в зоне совмещения реакций окисления и восстановления. Эта конструкция самая простая в самостоятельном исполнении.

Достоинства и недостатки газовых генераторов

Обойдется бытовой газогенератор заводского изготовления в 1,5–2 раза дороже обычного твердотопливного котла. Стоит ли тратиться на эту «чудо-технику»?

Среди плюсов использования газовых генераторов числится:

  • полное прогорание топлива, загруженного в топку, и минимальный объем золы;
  • сравнительно высокий КПД при совместной работе с ДВС либо газовым котлом;
  • широкий выбор твердого топлива;
  • простота эксплуатации и отсутствие необходимости непрерывно следить за работой агрегата;
  • временной интервал между перезагрузкамитопки – до суток на дровах и до недели на угле;
  • возможность использования непросушенной древесины – влажное сырье можно применять только в некоторых моделях газогенераторов;
  • экологичность устройства – выхлопной трубы у этого устройства нет, весь сгенерированный газ прямым потоком идет в камеру сгорания двигателя или котла.

При использовании влажных дров генератор работать будет, но выработка газа при этом сократится на 20–25%. Падение производительности происходит из-за испарения естественной влаги из древесины.

Это приводит к понижению температуры в топке, что замедляет процесс пиролиза. Лучше всего поленья перед загрузкой в пиролизную камеру тщательно просушивать. Промышленные устройства полностью автоматизированы, подача топлива в них производится шнеком из рядом расположенного контейнера.

Сделанный своими руками газогенератор не радует подобной автономностью, но и он достаточно прост в эксплуатации. Надо лишь время от времени загружать его топливом под завязку.

Схема газогенератора
Рабочие температуры в газогенераторе достигают значений в 1200–1500°C, его корпус должен выполняться из выдерживающих подобные нагрузки материалов

Недостатков у газогенератора меньше, но они есть:

  • слабая регулируемость объемов генерируемого газа – при снижении температуры в топке пиролиз прекращается и вместо горючей газовой смеси на выходе образуется месиво из смол;
  • громоздкость установки – даже самодельный газогенератор средней мощности в 10–15 кВт занимает достаточно большое пространство;
  • длительность растопки – прежде чем реактор произведет первый газ пройдет 20–30 минут.

После “разогрева” генератор стабильно выдает определенный объем газовой смеси, которую необходимо сжигать либо выбрасывать в воздух. Чтобы сделать этот агрегат своими руками потребуются прочные газовые баллоны или толстая сталь, а это немалые деньги. Но все это окупается экономичностью генератора и дешевизной исходного топлива.

Часть моделей газогенераторов оснащается вентилятором надува воздуха, а другие нет. Первый вариант позволяет повысить мощность установки, но привязывает ее электросети. Если нужен небольшой генератор для готовки еды на природе, то можно обойтись компактным без воздушного нагнетателя агрегатом.

Большинство самостоятельно сделанных газогенерирующих установок работает за счет естественной тяги.

Переносной генератор газа
Переносной газогенератор мощностью в 2,4 кВт, работающий на дровах, позволяет без проблем готовить обед за городом вдали от цивилизации (+)

Для обогрева частного дома нужна будет уже более мощное и энергозависимое устройство. Однако в этом случае стоит позаботиться о резервном электрогенераторе, чтобы в одночасье при аварии на сети не остаться как без электроснабжения, так и без отопления.

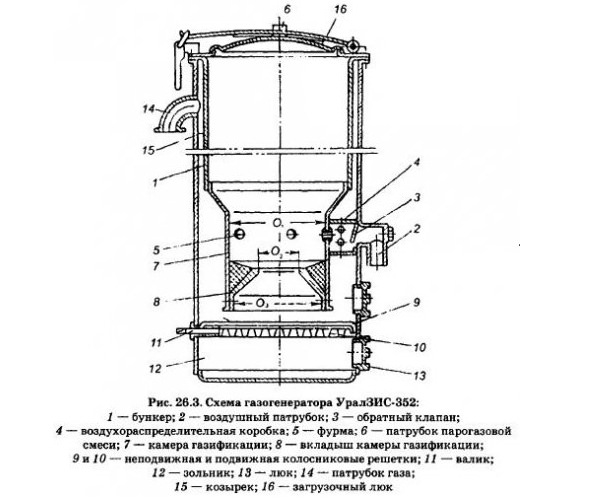

Чертеж

Как уже было сказано, газогенератор на дровах имеет довольно простую конструкцию. Далее все вышесказанное относительно устройства конструкции будет представлено в схематическом виде для полного понимания.

Чертеж

Виды

Газогенератор на дровах

Газогенераторы можно классифицировать по типу горения топлива. Так, выделяют три вида:

  • Генераторы прямого горения. В конструкциях этого типа воздух в камеру сгорания подается снизу через колосниковую решетку. Патрубок для вывода газа находится в верхней части конструкции. Такие конструкции предназначены для сжигания угля или антрацита.
  • Генераторы опрокинутого горения. В таких конструкциях воздух в камеру сгорания подается не снизу, как в первом случае, а прямо на уровне зоны горения. Зато газы выводятся на уровне зольника, и могут применяться для подогрева вновь загруженного топлива.
  • Генераторы горизонтального горения. В конструкциях этого типа воздух также подается через специальные формы на уровне зоны горения. Отбор газа производится также сбоку через патрубок, расположенный за специальной решеткой, на уровне зоны горения. Зона, в которой происходит извлечение газов, в этом случае мала. Она сосредоточена главным образом между фурмой и решеткой, за которой имеется патрубок для вывода газа.

Как сделать своими руками

Газогенераторы, изготовленные в заводских условиях, стоят очень дорого, так что не все могут позволить себе покупку такого агрегата. Но простейший вариант газогенераторов можно смастерить самому в домашних условиях. Это обойдется не очень дорого, да и сам процесс изготовления не имеет особых сложностей. Самое главное – следует взять чертеж простейшего газогенератора. Их можно найти в интернете и распечатать.

Далее будет приведена пошаговая инструкция, которой следует руководствоваться при изготовлении генератора своими руками:

  1. Первым делом следует смастерить корпус будущей конструкции. Его делают из листового металла. Стороны соединяют с помощью сварки. Также снизу присоединяют ножки.
  2. Далее изготавливают бункер. Он также может быть любой формы. Для его изготовления используют малоуглеродистую сталь. Готовый бункер кладут в корпус и закрепляют там болтами. Для бункера делают крышку.
  3. Затем в нижней части бункера устанавливают емкость, которая будет служить камерой сгорания дров. Ее можно смастерить из старого газового баллона. Внимание: Перед применением баллона необходимо заполнить его водой, так как при срезании верхней части, остатки газа могут возгораться.
  4. Верхнюю часть баллона срезают, оставшаяся часть и будет камерой сгорания.
  5. Теперь необходимо сделать воздухораспределительный коробок. Его устанавливают вне корпуса. На выходе от коробка следует установить обратный клапан. Место установки следует выбрать исходя из чертежа.
  6. Колосник изготавливают из чугуна. Его также устанавливают исходя из используемого чертежа.
  7. Теперь необходимо смастерить приспособления для подачи воздуха и отвода газов. Их устанавливают сверху или в нижней части устройства. Место установки определяют по чертежу.
  8. Самый последний шаг – установка дымохода.

Типы газогенераторов

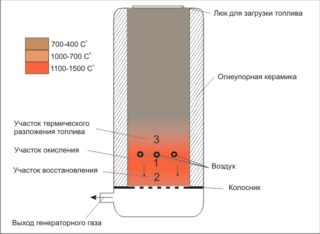

Газогенератор обратного процесса

Различают газогенераторы прямого, обратного и горизонтального процесса. В газогенераторах с прямым типом газогенерации воздух подается снизу через колосниковую решетку, а газ забирается сверху. Такой газогенератор оптимально подходит для сжигания угля полукокса и антрацита. Мощность генератора повышается за счет обогащения газа водородом из воды.

Газогенератор обратного процесса отличается тем, что воздух подается в зону горения, в среднюю часть, а забирается газ из зольника, ниже зоны горения. В таком газогенераторе обычно газ используется для подогрева дров. Прибор оптимально подходит для сжигания топлива, содержащего смолы: древесных отходов, дров, древесного угля.

В газогенераторах горизонтального процесса воздух подается сбоку, внизу, причём на выходе воздухозаборной камеры устанавливается вентилятор для нагнетания воздуха. Активная зона занимает небольшое место – между отверстием фурмы и газоотводной решеткой. Такой генератор быстро разогревается и реагирует на изменение режимов работы.

Пиролизный котел имеет усовершенствованную конструкцию по сравнению с простым газогенератором. У него две камеры сгорания: в первой из них сгорает топливо и образуется горючий газ, а в другой газ сгорает и тепло передается теплоносителю. Чтобы превратить газогенератор в пиролизный котёл, нужно добавить еще одну камеру сгорания и теплообменник.


Пиролизные генераторы полностью сжигают дрова, поэтому более экономны и экологичны

Схема действия пиролизного газогенератора такова:

  1. Воздух подается в камеру сгорания через регулируемое окно камеры первичного забора воздуха до тех пор, пока дрова не разгорятся.
  2. Подача кислорода уменьшается. Котел переходит в режим газогенерации, дрова начинают медленно тлеть. Этого добиваются с помощью автоматического регулятора, который уменьшает доступ воздуха в топку.
  3. В результате начинает выделяться пиролизный газ. Он поступает в камеру дожигания.
  4. Когда котел переходит в режим газогенерации, подается вторичный воздух, необходимый для дожига. Пока воздух достигает нужной камеры, он нагревается до температуры, при которой вступает в реакцию с пиролизным газом.
  5. В верхней камере расположены распределители воздуха с отверстиями. Через них поступает вторичный воздух, воспламеняющий топливные газы. Благодаря этому пиролизные газы превращаются в тепловую энергию.

Выбросы опасных оксидов в атмосферу минимальны, температура газов из дров, выходящих из пиролизного газогенератора, не превышает 130-160°C. Теплоноситель проходит путь от нижней до верхней части котла, забирая тепловую энергию от всех поверхностей.

Подключение и запуск газогенератора на дровах


При установке газогенератора на авто завести машину будет сложнее – это лучше делать на бензине

Необходимо учитывать особенности использования газогенератора на дровах при подключении его к автомобилю. Эксперты не советуют полностью отказываться от бензина, потому что завести двигатель на дровах проблематично. Рекомендуется запускать мотор путем подачи бензина, а уже затем переходить на газ. Переключение на разные виды топлива можно организовать с помощью смесителя, изготовленного по схеме Мезина И.С.

Есть и другие ограничения:

  • Размер дров не более 6 см.
  • В качестве топлива используется только высушенная древесина, потому что на процесс испарения воды затрачивается дополнительное тепло, пиролизных газов в этом случае образуется меньше.
  • Газогенераторный двигатель, работающий на дровах, на 50% теряет в мощности по сравнению с бензиновым.
  • Розжиг осуществляется при включенном вентиляторе за 20 минут до отъезда.

Работая на самодельном горючем, двигатель быстрее изнашивается.

Подключение и запуск ДВС

Поскольку теплотворная способность генерируемого из дров топлива гораздо ниже, чем у бензина, то для нормальной работы мотора соотношение воздух/горючее нужно изменить. Для этого придется смастерить смеситель и поставить его на впускном тракте. Простейший вид смесителя – воздушная заслонка, управляемая тягой из салона.

Система подачи древесного газа в двигатель
Завести холодный мотор на дровах – та еще задачка. Поэтому не стоит полностью отказываться от бензина, а подавать его только во время запуска, а потом переходить на горючее, вырабатываемое газгеном. Чтобы реализовать переключение на разные виды топлива, изготовьте смеситель по схеме, предложенной в книге И. С. Мезина «Транспортные газогенераторы»:

Схема подачи генераторного газа в ДВС

Примечание. В этой же книге вы найдете массу полезной информации касательно получения газообразного топлива из различных видов древесины и угля.

Теперь про особенности пуска и работы ДВС на древесине и угле:

  • размер дров, загружаемых в бункер, не должен превышать 6 см;
  • сырую древесину применять нельзя, поскольку вся выделяемая теплота уйдет на испарение воды и процесс пиролиза будет крайне вялым;
  • розжиг производится через специальное отверстие с обратным клапаном при включенном вентиляторе не позже чем за 20 минут до поездки;
  • мощность мотора снижается примерно на 50% по сравнению с ездой на бензине;
  • из предыдущего пункта вытекает, что ресурс работы двигателя на самодельном горючем тоже уменьшается.

Примечательно, что после кратковременных стоянок машина спокойно заводится от газгена, без перехода на бензин. После длительного простоя потребуется 5—10 минут на повторный розжиг установки. Как происходит запуск двигателя авто от самодельного газогенератора на дровах, смотрите в следующем видеоматериале:

Watch this video on YouTube

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

газген своими руками

Для этого потребуется:

  1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:
  • топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
  • колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
  • воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
  • патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).
  1. Радиатор – охладит полученный в результате пиролиза газ.
  2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
  3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
  4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

  1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
  2. Устанавливаем радиатор и фильтры.
  3. Соединяем конструктивные части, как показывает чертеж.
  4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Если навыков по созданию подобного агрегата недостаточно, рекомендуется посмотреть видео, где более подробно рассказывается о всех особенностях и нюансах.

Горизонтальный газогенератор

горизонтальный газген
Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

  • Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
  • Камера сгорания, оснащенная герметичной горловиной.
  • Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

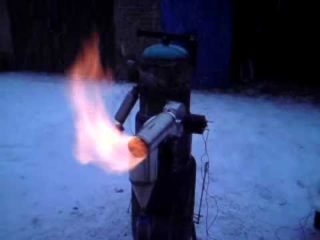

На видео показано изготовление газогенератора своими руками

Газогенератор для отопления дома своими руками

Суть всего процесса — неполное сгорание, когда тепло от горящего твердого топлива создает газы, которые не могут полностью сгореть из-за недостаточного количества кислорода из доступной подачи воздуха, затем происходит фильтрация (что по массе: 20% водорода, 20% окиси углерода, от 50 до 60% азота и немного метана). При этом можно сделать био газогенератор своими руками, а в качестве топлива использовать любой вид биомассы (органический материал), который будет гореть, включая дерево, бумагу, уголь и т.д.

Для создания такого агрегата потребуется обзавестись сваркой (или найти сварщика), угловой шлифовальной машиной, кислородно-ацетиленовой горелкой и дрелью, а также знанием того, как их использовать.

Теоретически газогенератор можно сделать любого размера. Но не стоит забывать, что любое топливо, которое будет использоваться, должно легко проходить через трубу подачи (она действует как сушилка и бункер). Топочная труба подает топливо в камеру горения, где оно сгорает. Затем газы забираются из блока газификации и вытягиваются через блоки фильтров. Нужно добавить конденсатор после циклонного фильтра, чтобы получить как можно больше влаги из газа.

Блок газификатора

Блок газификатора

Первое — прочная основа. Все должно быть герметичным. На фото использован отрезок трубы 120,6 мм, решётка сделана из тормозного ротора с вырезанным дном, к которой приварена арматура 6 мм. Отверстие для удаления золы выполнено из куска 152-миллиметровой трубы с крышкой из стальной пластины. Нередко как основу для изготовления блока используют ненужные бидоны, старые стальные бочки.

Тонкий очиститель

Тонкий очиститель

Сделан из металлической прочной коробки. Труба, проходящая через верх конструкции, идет прямо от верхней части циклонного фильтра. Далее идут элементы сантехники: сначала тройник, который разделяется между воздушным компрессором и выходом, клапаны предназначены для переключения между ними.

Вариантов изготовления устройства довольно много, ещё один пример газогенератора своими руками на видео:

Циклонный фильтр

Циклонный фильтр

Фильтрующие блоки — самая легкая часть всей сборки самодельного газогенератора своими руками. Первое из двух фильтрующих устройств представляет собой циклонный фильтр, который действует с одной стороны как фильтр, а с другой — как конденсатор. Водяной пар, креозот, гудрон и некоторые частицы собираются на внутренней части. Все, что нужно сделать, — запустить трубу из блока газификации через боковую стенку бака под углом, чтобы запустить циклон.

Затем пропустите другую трубу через верхнюю часть резервуара, которая находится примерно в 50 мм от дна. Лучше добавить резиновую прокладку между фланцем и крышкой, чтобы обеспечить хорошую герметичность. Теперь просто прикрутите банку.

Как работает силовая установка

Автомобили, в которых установлено такое устройство, используют в виде топливной смеси газ, вырабатываемый при сжигании дров, угля или других компонентов. Принцип действия газогенератора на автомобиль, выполненного своими руками основан на неполном сгорании углерода. При этом выделяется третья часть энергии и, следовательно, полученный газ имеет меньшую теплоту сгорания, чем исходный материал.

Смотрим видео, о газогенераторах и принцип работы:

В процесс сжигания древесины или угля с добавлением пара происходит экзотермическая реакция между образующимся составом и водой, что в свою очередь приводит к разделению смеси на водород и углекислый газ. Это приводит к снижению температуры вырабатываемого вещества и в то же время повышает КПД до 80%.

Возможно использование газа без охлаждения, в случае полного сжигания твердого топлива. При этом КПД газификации может достигать 100%.

Но так как в процессе очистки происходит разбавление газа азотом, то его калорийность получается низкой. Но в то же время для его сгорания используется меньше воздуха, следовательно, он ненамного уступает традиционным топливовоздушным смесям.

Газоагрегат для автомобиля своими руками

Одним из самых простых агрегатов будет собранный на основе старого газового баллона. При этом все остальные комплектующие также легко найти и стоят они недорого. Итак, приступаем к сборке автомобильного газогенератора своими руками.

И здесь же находится сердцевина газогенератора. Возможно в качестве корпуса использовать и металлический ящик, сваренный из стальных листов.

Но все же лучшим вариантом является баллон, поскольку места сварки со временем могут прохудиться, что приведет к аварийной ситуации. Важно учитывать и то, что при если внутри генератора будет скапливаться газ, то это может привести к взрыву, поэтому лучше собирать конструкцию таким образом, чтобы он сразу выходил в двигатель. Схему газогенератора для автомобиля вы сможете найти в сети.

Смотрим видео, этапы работ:

Но, выбрав за основу газовый баллон, необходимо учесть и то, что в нем может остаться смесь и при резке это способно вызвать небольшой взрыв. Чтобы избежать этого нужно или продуть его сжатым воздухом или разрезать, заполнив водой.

Далее вырезается дно и прорезается горловина под загрузку топлива. Крышка должна быть удобной для того чтобы засыпать древесные отходы. Затем выполняется колосниковая решетка. При этом нужно учитывать, что на нее будет приходиться термическая нагрузка.

Следующий этап – подготовка крышки для бункера. Она может быть выполнена из листа металла, но обязательно изолирована асбестовым шнуром. Чтобы он не пригорал нужно обработать его графитовой смазкой. Купить его можно на хозяйственном рынке.

Далее изготавливается фурма, на которую будет приходиться основная термическая нагрузка, а также фильтр. Если в качестве топлива предполагается использование дров или угля, то эта составляющая является обязательной, так как позволит избавиться от большого количества взвешенных частиц пыли, содержащихся в них. И для того чтобы избежать их попадания в карбюратор и используется фильтр.

Следующая деталь – радиатор. Он может быть выполнен из дюралевых батарей отопления или обычных водопроводных труб. Нужно учитывать, что проходное сечение радиатора должно превышать размер присоединенных к нему труб. Это поможет избежать сопротивление газу при прохождении по нему.

Продолжаем делать агрегат своими руками видео 2:

Последняя деталь – это фильтр очистки. Он может быть выполнен из современных и недорогих материалов, которые легко поддаются чистке и имеют большой срок службы. Чертеж газогенератора для авто легко найти в сети.

Далее остается зафиксировать газогенератор в багажнике и подключить его к двигателю. Для этого подводится трубка, по которой древесный газ будет поступать в мотор. Вместе с ним остается и основное горючее – бензин. И последний шаг – отрегулировать калорийность консистенции.

Эффективность применения газового генератора для авто

В чем же заключается преимущество использования таких агрегатов? В первую очередь в том, что в них применяется топливо, не требующее какой-либо обработки. При этом в таких автомобилях энергия не нужна.

Еще одним плюсом является способность устройств, производящих древесный газ, самозаряжаться. Поэтому нет необходимости устанавливать на автомобиль мощный химический аккумулятор, который к тому же достаточно сложно утилизировать при выходе из строя. В то же время отходами газогенератора является зола, а это как известно прекрасное удобрение.

Но все же самым главным достоинством таких автомобильных генераторов считается их экологическая безопасность. При правильно сконструированном газогенераторе в воздушное пространство попадает намного меньше вредных веществ, чем от работы дизельного или бензинового двигателя.

Однако и некоторые недостатки у самодельных газогенераторов для авто имеются. И одним из них является достаточно большой размер установки. Это связано с тем, что древесный газ обладает низкой удельной энергией.

силовой агрегат для вашего авто
Генератор для вашего авто

Еще один минус – невозможность достигнуть скорости как при работе на бензине. Это связано с тем, что в древесном газе находится до 50% азота, который не поддерживает горение. Поэтому двигателя достается мало топлива, чем и вызвано снижение его мощности.

К тому же процесс горения происходит достаточно медленно, что не позволяет использовать высокие обороты. Этот аспект приводит к снижению динамических характеристик транспорта.

Естественно, такие автомобили весьма неудобны в эксплуатации, потому что выйти на рабочую температуру генератор может только через 10 минут после запуска. Так что сесть за руль и уехать, как в обычном авто не получится.

Между заправками нужно извлекать золу, что также не добавляет популярности газогенератору. Образование смол, при сжигании древесины, требует использования фильтров, которые нуждаются в регулярном обслуживании.

В общем хотя идея создать автомобиль, работающий на дровах и имеет ряд достоинств, все же она требует дальнейшего усовершенствования. Пока же такое транспортное средство далеко не идеально и нуждается в дополнительном обслуживании, если сравнивать с бензиновыми моделями.

Установка и место установки

Запрещена установка:

  • В местах скопления людей;
  • В плохо освещенных помещениях;
  • В погребе и подвале;
  • Рядом с устройствами, выделяющими вредные вещества;
  • Вблизи легковоспламеняющихся агрегатов;
  • Рядом с самовзрывающимися смесями;
  • Вблизи материала, выделяющего ацетилен;
  • В работающих на угле и дровах котельных;
  • Рядом с компрессорами, кондиционерами и вентиляторами, забирающими кислород;
  • На расстоянии менее 1 м от газовых калориферов;
  • Рядом с тепловыми и электрическими устройствами;

Устанавливать устройство необходимо в стороне от проездов и проходов. Оно должно быть ограждено.

Установка должна производиться в местах, недоступных для детей и домашних животных. Устройство требует постоянного надзора.

Ремонт и обслуживание

Легче обслуживать покупной газген. Устройство выполненное своими руками, требует больше усилий и времени. Работа газгена должна быть приостановлена в случае обнаружения утечки газа. Также запрещено пользоваться прибором в случае необходимости его ремонта. После выключения газогенератора необходимо тщательно проветрить помещение, вывести из здания маленьких детей и животных. Весь газ должен быть выпущен, вода спущена. От остатков ила и карбида тщательно очищают шахту. Сам генератор полностью разбирают и промывают водой. На сегодняшний момент существует большое количество частных и государственных фирм, занимающихся ремонтом газогенераторов. Стандартная стоимость ремонта варьируется в пределах 1500-6000 руб.

При промывке прибора необходимо использовать воду без наличия химических примесей.

Как сделать газогенератор на дровах для отопления дома своими руками

Перед тем, как начать делать газогенератор своими руками, необходимо подробнее рассмотреть его конструкцию и разобраться в принципах работы.

Схема расположения элементов и черте агрегата

Агрегат должен состоять из:

  • корпуса, в который заключены остальные элементы;
  • бункера, называемого также камерой заполнения, в которую загружают топливо;
  • камеры сгорания, в которой и происходит процесс горения топлива при очень высоких температурах;
  • горловины камеры сгорания, где осуществляется крекинг смол;
  • воздухораспределительной коробки с обратным клапаном;
  • калибровочных отверстий, называемых фурмами, которые соединяют среднюю часть камеры сгорания с распределительной коробкой;
  • колосниковой решетки, предназначенной для поддержки углей;
  • загрузочных люков с герметичными крышками (верхний и боковой — для загрузки топлива, нижний — для удаления золы);
  • патрубка для отвода газа, к которому привариваются трубы газопровода;
  • охладителя, проходя по которому, газ остывает до необходимой температуры;
  • фильтров для очистки газа от примесей.

На схеме, представленной ниже, видно, как происходит размещение элементов газогенератора.

Схема газогенератора

На этой схеме наглядно показаны все составные элементы агрегата

Горячий газ, получаемый в генераторе, можно использовать для подсушивания топлива. Для этого часть газопровода необходимо провести по кольцу вокруг камеры сгорания, разместив его между корпусом устройства и камерой загрузки топлива. Это позволяет увеличить КПД устройства. Чертеж аппарата приведен ниже.

Чертеж дровяного газогенератора

С чертежом будет намного проще собрать конструкцию

Поскольку работа самодельного генератора на опилках происходит при высоких температурах, к каждому элементу конструкции предъявляются довольно жесткие требования. Корпус обычно варят из листового металла, приделывая к низу небольшие металлические ножки. Традиционно его делают цилиндрической формы, но нет правила, по которому он не может иметь прямоугольную конфигурацию.

Схема устройства дровяного газогенератора

На этой схеме наглядно отражены особенности устройства дровяного газогенератора. Покидая камеру сгорания, газы смешиваются с воздухом, охлаждаются, а затем проходят окончательную очистку

Этапы выполнения работ по сборке агрегата из стали

Для изготовления бункера следует использовать малоуглеродистую сталь. Его устанавливают внутри корпуса и крепят болтами. Крышка бункера нуждается в уплотнителе. Для этого часто используют асбест, но он считается опасным для здоровья, поэтому следует приобрести прокладки из другого жаростойкого материала.

В нижней части бункера устанавливают камеру сгорания из жаропрочной стали, к камере присоединяют горловину. Корпус отделяют от горловины уплотнительным асбестовым шнуром или другим изолятором.

Мастера, которым удалось изготовить самодельный газогенератор, отмечают, что в качестве камеры сгорания удобно использовать газовый баллон, новый или бывший в употреблении. В последнем случае есть опасность возгорания остатков газа при срезании верхней части баллона. Чтобы этого не произошло, газовый баллон следует заполнить водой и после этого приступать к работе.

Воздухораспределительную коробку устанавливают вне корпуса газового генератора. Чтобы созданный своими руками газогенератор на дровах работал должным образом, на выходе из коробки следует установить обратный клапан, не позволяющий газу покидать устройство через это отверстие. Перед коробкой можно поставить вентилятор для нагнетания воздуха. Такая конструкция позволяет использовать для сжигания даже свежесрубленное дерево, влажность которого превышает 50% (норма для твердотопливных котлов — 20%)

Дровяной газогенератор своими руками

Изготовить дровяной газогенератор можно из различных подходящих материалов, например, из металлической бочки или старого газового баллона

Колосниковую решетку чаще всего выполняют из чугуна. Чтобы упростить процедуру очистки, среднюю часть колосника делают подвижной, управляемой специальным рычагом. Важный элемент загрузочного люка — амортизационная рессора, которая позволит приподнимать крышку люка в случае избыточного скопления газа в бункере.

Самодельный газогенератор из баллона или бочки

Газогенератор из бочки

Бочка работает как камера сгорания

Для изготовления котла подойдет любая бочка, можно даже использовать пустой газовый баллон или сделать самостоятельно, применив сварку и лист стали. Толщина листа должна быть, как правило, не более десяти миллиметров. Понадобятся кольца, которые буду служить фильтром грубой очистки газа и трубы, которые буду служить заборниками холодного воздуха. Необходимо продумать и отвод конденсата, чтобы он не скапливался на дне котла. Эту проблему чаще всего решают установкой сливного крана.

Газогенераторы, сделанные на заводе, стоят очень немало. Поэтому позволить их себе может не каждый. Народные умельцы предпочитают делать котлы самостоятельно, выполнив следующие этапы:

  1. Из листа стали сварите цилиндр и прикрепите ножки. Корпус готов.
  2. Сделайте бункер и закрепите его в верхней части котла при помощи болтов. Для изготовления этой составной части можно использовать менее углеродистую сталь.
  3. Смастерите камеру сгорания из газового баллона.

    Прежде чем резать баллон, заполните его водой, т. к. сверху могут скапливаться остатки газа.

  4. Затем закрепите газораспределительную коробку, её можно сделать самостоятельно или приобрести в специализированном магазине.
  5. Установите колосник, собранный ранее — приспособление, которое будет осуществлять подачу и отвод воздуха.
  6. Выполните монтаж дымохода.

Небольшие газогенераторы, работающие на дровах, можно установить в доме, так как при загрузке можно не опасаться скопления мусора, а топливо можно хранить рядом с котлом.

Крупные агрегаты следует устанавливать на улице как можно ближе к месту хранения топливного природного материала. В такой ситуации есть возможность без больших неудобств подвозить дрова к аппарату. Кроме того, при размещении котла во дворе получится избежать загрязнения помещения золой и грязью.

Если газогенератор располагается на улице, тогда для удобства его подключения трубы к отопительному котлу следует прокладывать по земле.

Видео: газовый генератор для отопления

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

Изготовление дровокола своими руками

    • Изготовление душа из поликарбоната своими руками

Изготовление душа из поликарбоната своими руками

Газогенераторы для выработки электроэнергии

Газогенераторы для выработки электроэнергии работаю на разных видах газа. Газ может быть обычный от центрального газопровода (метан) или полученный сжиганием твердого или жидкого топлива методом глубокого пиролиза.

Газогенератор для выработки электроэнергии на твердом или жидком топливе представляет собой целый технологический процесс. Топливо подается в газификатор, в котором при высоких температурах происходи его разложение на газовые составляющие. Полученный газ проходит дополнительную очистку от вредных примесей и влаги. Только после этого его можно подать на газопоршневую электростанцию для выработки электроэнергии. Выработанная электроэнергия используется для различных объектов промышленного назначения.

Газогенераторы для выработки электроэнергии
Газогенераторы для выработки электроэнергии

Газогенераторы для выработки газа

Газогенераторы для выработки газа из различных видов жидкого и твердого топлива используются в различных сферах и промышленностях. Так же где постоянные перебои с электроэнергией и в местах, где есть возможность обеспечивать станцию постоянным топливом.

Газогенераторы для выработки газа используют термический процесс разложения топлива.

При получении газа его теплотворная способность составляет около 5 МДж/кг. При разложении газ разделяется на водород и угарный газ. Образование угарного газа обусловлено неполным сгоранием углеродной составляющей топлива, так как в процессе пиролиза в камеру сгорания поступает малое количество кислорода при высоких температурах. Образование водорода получается при разложении паров, в которых содержится вода в высокотемпературной углеродной среде. Наличие паров положительно влияет на качество газа, но заметно ухудшает его теплоту сгорания.

Пиролизный газ полученный из газогенератора имеет меньшую теплоту сгорания в сравнении с газом который проходит в газопроводе (метане). Это обусловлено наличием азотной составляющей в воздухе. Главная проблема пиролизного газа – это наличие вредных примесей таких как: смола, сажа, деготь и водяной пар. Поэту газ должен проходить многоступенчатую систему очистки и фильтрации перед его применением.

Газогенераторы для выработки газа
Газогенераторы для выработки газа

Газогенератор – это устройство, принцип работы которого заключается в выработке горючего газа (пиролизный газ) из твердого топлива. Газогенератор способен работать и вырабатывать газ из следующих материалов:

  • дрова (опилки, шпалы), уголь, торф,
  • куриный помет, навоз, отходы животноводства;
  • бутылки ПЭБ, полиэтиленовые пакеты;
  • Любые нефтесодержащие отходы.

Газогенераторы могут быть востребованы, где отсутствует природный газ, а так же локально на угольных карьерах, птицефабриках, деревообрабатывающих производствах, торфяных карьерах и т.д.

Газогенератор на дровах Газогенератор на дровах
Газогенератор на угле Угольный газогенератор
Газогенератор на отходах СХ Газогенератор на отходах СХ

Преимущества газогенератора

Газогенератор работающий на дровах, угле, различных отходах – это самый эффективный способ получить пиролизный газ, и в дальнейшем электрическую и тепловую энергию. Вот некоторые преимущества использования газогенераторов:

  • Хорошо подходят для потребителей, у которых есть постоянный отход или запас угля, дров, опилок, торфа, нефтяных шламов и т.д.;
  • Высокий уровень КПД 85-95%;
  • Максимально автоматизированный процесс;
  • Минимальный выброс вредных веществ в атмосферу;
  • Полная автономность (нет зависимости от газа или электричества).

Чтобы не было проблем с эксплуатацией, газогенератор стоить выбрать совместно с нашими техническими специалистами, в дальнейшем они помогут запустить его и обучить Вас работе на этом оборудовании.

Схема газогенератора

  • Загрузочный бункер – это часть корпуса, она же камера, в которую происходит загрузка топлива;
  • Основная камера пиролиза, где происходит сгорание топлива под воздействием высоких температур; • Верхняя часть основной камеры, в которой происходит крекинг смол;
  • Устройство для выхода воздуха с обратным клапаном;
  • Нижняя часть камеры, сделана с отверстиями, для поддержания углей;
  • Технологические отверстия в верху, и сбоку для загрузки топлива, и внизу для удаления золы;
  • Трубки для выхода газа;
  • охладителя, проходя по которому, газ остывает до необходимой температуры;
  • Фильтры для удаления вредных примесей и частиц;

Схема газогенератора

Газогенератор для дома

Газогенератор для дома – это устройство, предназначенное для получения электрической и тепловой энергии, в качестве топлива используется не только газ метан, а так же газ, полученный методом пиролиза. Сегодня в России широко распространены газогенераторы для дома Энергия (Россия), они производятся на двигателях ВАЗ, и имеют мощность от 10 до 35 кВт.

В базовой комплектации газогенератор на природном газе на 10 кВт стоит 370 000 рублей, за эти деньги вы получаете полностью автоматизированную станцию, оснащенную АВР и системой автоматической доливки масла. Этот газогенератор способен работать 24 часа в сутки и снизить себестоимость одного кВт до 2 рублей. В основном все клиенты в качестве дополнительной опции приобретают всепогодный шумопоглащающий кожух, его цена составит всего 35 000 рублей, ведь с ним газогенератор становится малошумный и хорошо защищен от дождя, снега, ветра или пыли.

Самодельный газогенератор способен работать на опилках, угле, курином помете, торфе, любое топливо сгорает при высоких температурах. Поэтому корпус обычно варят из листового металла. Бункер изготавливается малоуглеродистой стали, он устанавливается внутри корпуса, где и закрепляется болтами. Внизу бункера делают камеру сгорания из стали, которая является жаропрочной. Все прокладки между элементами должны быть так же жаропрочные.

Заключение

Дровяные газогенераторы, сделанные своими руками, можно не только ставить на автомобили, но и применять для домашних нужд. Про отопительные котлы мы уже говорили. Также многие домовладельцы пользуются бытовыми электрогенераторами, работающими от дизельных или бензиновых двигателей. Если их перевести на дрова, то получаемая от электростанции энергия станет гораздо дешевле.

Источники
  • https://homehill.ru/otoplenie/kotly/gazovye/gazogeneratory.html
  • https://sovet-ingenera.com/gaz/equip/gazogenerator-svoimi-rukami.html
  • https://StrojDvor.ru/gazosnabzhenie/gazogeneratory-dlya-vyrabotki-elektroenergii-na-drovax/
  • https://otivent.com/kak-sdelat-gazogenerator-dlya-avtomobilya-svoimi-rukami
  • https://generatorexperts.ru/gazovye/svoimirukami.html
  • https://altenergiya.ru/novosti/otoplenie-doma-delaem-gazogenerator-svoimi-rukami.html
  • http://GeneratorVolt.ru/gazovyjj/delaem-gazogenerator-dlya-avtomobilya-svoimi-silami.html
  • https://generatorexperts.ru/gazovye/sxemu-ustrojstva-gazogeneratora.html
  • https://aqua-rmnt.com/otoplenie/kotly/gazogenerator-na-drovakh-dlya-otopleniya-doma-svoimi-rukami.html
  • http://zavodagt.ru/gazogeneratory-dlya-vyrabotki-elektroenergii
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
