Электрокотел Галан: технические характеристики и монтаж

Принцип работы электродного котла Галант

галант в системе отопления
Если электродный электрический котел отопления Галант заполнить дистиллированной водой, то он не будет работать, т. к. такая вода хороший диэлектрик. Для возникновения электрического тока между электродами с разным потенциалом необходимо наличие положительно и отрицательно заряженных частиц.

принцип работы
В металлическом проводнике эту роль выполняют электроны, имеющие отрицательный заряд. Если в дистиллированной воде растворить обычную поверенную соль (NaCL), то в результате диссоциации образуются положительно заряженные ионы Na+ и отрицательно заряженные ионы CL- , а полученный раствор превращается в электролит обеспечивающий протекание электрического тока. Как только на электронный котел отопления будет подано напряжение, начнется движение ионов с выделением тепла.

По своему устройству электрокотлы Галант предельно просты. Одним электродом служит корпус, который обязательно нужно заземлить, а второй электрод, подключаемый к фазе, находится внутри котла и изолирован от корпуса.

различные модели
Найденные в сети отзывы на электрический котел отопления Галант характеризуют его с разных сторон. Многие удивляются, почему при такой простоте конструкции так высока цена изделия. Отмечают, что теплоноситель в электродных котлах находится под напряжением, поэтому нужно обязательно применять хорошее заземление контура, батарей и корпуса электрокотла. Пишут, что для его нормальной работы требуется довольно дорогая незамерзающая жидкость. Всем нравится простота установки и отсутствие необходимости в получении различных разрешений и согласований.

Технические характеристики моделей электродных котлов Галант

электродный котел
Компания Галант постоянно модернизирует оборудование и совершенствует технологию производства. Выпускаемые предприятием электрокотлы для обогрева дома соответствуют своему назначению, имеют небольшие габариты и изготовляются из материалов, которые обеспечивают высокую коррозийную стойкость изделия. В комплекте изделий поставляются различные регуляторы – механические и электронные. Цена на электрокотел Галант зависит от мощности и комплектации изделия.

Характеристики моделей выпускаемых электродных котлов Галант следующие:

  • монтаж оборудования
    напряжение питания электрокотлов – 220/380 v, 50 Гц;
  • площадь отапливаемого помещения = 20 – 250 м2;
  • диапазон мощностей моделей – 2 – 25 кВт;
  • диапазон значений тока для моделей — от 9,2 до 37 А;
  • рекомендованный теплоноситель – жидкость «Аргус-Галан»;
  • вода в качестве теплоносителя – необходимое удельное сопротивление от 3 кОм/см2 до 32 кОм/см2 при 150 градусах.

Схема подключения и установка электродного котла Галант

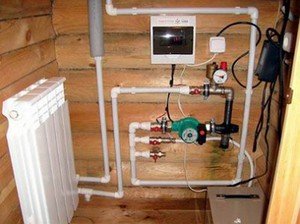

подключенный котел галант
Перед тем как устанавливать электродный котел нужно сделать контур заземления, который желательно проверить на соответствие требованиям ПУЭ. Электрический нагревательный котел для отопления потребляет значительный ток, поэтому целесообразно проложить кабель нужного сечения и соответствующий автоматический выключатель. Владельцу, как правило, не нужно ничего рассчитывать самому, подробная инструкция по подключению и установке отопительного прибора входит в комплект поставки.

Для подключения к отопительным контурам применяются следующие схемы:

  1. параллельное подключение
    стандартное подключение;
  2. параллельное подключение;
  3. модульное подключение отопительного агрегата;
  4. подключение «теплого пола».

стандартное подключение
Самое распространенное — стандартное и параллельное подключение электродных котлов отопления. Начинать установку нужно с выбора места расположения агрегата. Проблема, какой купить котел для отопления дома, решается очень просто. Мощность котла должна обеспечить отопление жилища.

Мощность котла подбирается из расчета 1 кВт на 10 м2 площади помещения.

галан 3 квт
Например, нужен электрокотёл для отопления дома 30 квадратных метров, следовательно, его мощность должна быть не менее 3 кВт, если же требуется обогреть помещение в 90 -100 м2, то соответственно значение мощности требуется не менее 9 кВт. Цена на электрокотел 9 квт будет больше, чем на котел 3 кВт.

галан и теплый пол
Если в доме планируется установка «теплого пола», то нужен котел для отопления и для горячей воды. Это может быть электродный котел, но его мощность должна быть достаточной для отопления и для нагрева воды в контуре «теплого пола». В таких случаях подключение трубопроводов отопительной системы производится через коллектор и используется дополнительный циркуляционный насос.

Особенности и преимущества котлов Галан

Электродный прибор Галан – это система проточного типа, которая является одновременно нагревательным прибором и циркуляционным насосом. Для ее установки не требуется разрешения органов котлонадзора.

Достоинства отопительных устройств:

  1. Разнообразная линейка мощности. Можно подобрать агрегат, который отопит помещение в 20 кв. м. или прибор, который будет способен обогреть дом в 250 кв. м. Если устройства собрать в модульную систему, то с ее помощью можно отопить помещение размерами в несколько тысяч квадратных метров.
  2. Котлы Галан очень популярны среди потребителей.
    Высокая надежность в работе.
  3. Автоматизация всех процессов.
  4. Низкий уровень шума при работе.
  5. Наличие защитных систем.
  6. КПД не менее 98%.
  7. Малогабаритность.
  8. Возможность программирования режимов работы.
  9. Легкое обслуживание.
  10. Отсутствие потребности в запасах топлива.
  11. Демократичная цена.

Все котлы Галан могут работать от электрической сети с любым напряжением. Они хорошо подходят для отопления многоквартирных домов и могут использоваться в системах:

  • классического отопления;
  • большого литража;
  • теплых полов;
  • для удаления снега и льда на ступеньках, площадках, подъездных путях;
  • для подогрева водостоков и крыш.

Использовать приборы можно и совместно с калорифером.

Некоторые недостатки в работе котлов Галан

При всей своей привлекательности электродные системы во время эксплуатации имеют негативные моменты:

  1. Электродные водонагреватели сегодня пользуются популярностью благодаря их простоте и экономичности.
    Чтобы устройство хорошо работало, необходимо обеспечить в системе постоянную циркуляцию. Если скорость движения повысится, то прибор невозможно будет запустить. При пониженной скорости может закипеть вода.
  2. Для работы прибора следует использовать только подготовленную воду с определенными параметрами удельного сопротивления.
  3. Нельзя использовать другие теплоносители, например, такие как, масло, дистиллированную воду, антифриз.
  4. Обязательно нужно следить за состоянием электродов, так как постепенно происходит их растворение в воде. При необходимости их меняют на новые.

К недостаткам можно отнести и то, что агрегаты работают только от электрической энергии. Однако в районах, где невозможно организовать твердотопливную или газовую систему отопления, электродные котлы могут стать единственным источником тепла.

Принцип работы и технические характеристики

ТЭНовые приборы, как известно многим, нагревают воду благодаря использованию нагревательных элементов, как одного, так и несколькими. А электродные работают пропуская разряды электрического тока через теплоноситель.

Электродные котлы

Электродные котлы

Котлы для отопления галан созданы с применением современных технологий, и это позволяет им обладать достаточно высокой мощностью при компактных размерах. Галан для повышения качества своей продукции постоянно занимается ее усовершенствованием, поэтому вот примерные технические характеристики:

  • площадь отапливаемого помещения — от 80 до 1650 метров в кубе;
  • номинальная потребляемая мощность — от 2 до 50 кВт;
  • номинальное напряжение — 220 и 380 вольт;
  • объем теплоносителя — от 20 до 500 литров;
  • в качестве теплоносителя могут использоваться как специальные жидкости, так и вода;
  • 1 класс защиты от поражения электротоком.

Теплоносителем для ТЭНовых может быть обычная вода, или специальная жидкость Аргус-Галан.

Низкозамерзающий теплоноситель

Низкозамерзающий теплоноситель

Конечно, обычная вода удобна тем, что дешевая, очень доступная, экологически чистая и обладает очень хорошими теплофизическими свойствами. Но, вместе с тем использование воды предполагает под собой возможность коррозии рабочих элементов и регулярный ремонт, вероятную необходимость следить за свойствами воды и ее замену.

В качестве теплоносителя производитель рекомендует низкозамерзающую жидкость Аргус-Галан. Она разработана специально для использования с этими нагревателями и с учетом технических особенностей. Не замерзает при температуре до -40°С, не приводит к коррозии металлических элементов и накипи на электродах, сокращает время пуска и нагревания.

Для электродных вариантов обычная вода не подойдет – электрического сопротивления будет недостаточно, а вот примесей, способных засорить систему, в избытке. В течение первых 3-4 лет устройство полностью выходит из строя. Для них лучше использовать именно спецжидкость, или специальным образом подготовленную дистиллированную воду.

Как правильно подготовить воду для теплоносителя

Если вы предпочитаете выбрать воду, то ее нужно соответственно подготовить. Обыкновенная вода «из-под крана» не подходит для электродных аппаратов, только дистиллированная. Для измерения сопротивления нужно взять амперметр.

Таблица корректировки электрической проводимости воды

Таблица корректировки электрической проводимости воды

  1. При запуске замеряется пусковой ток амперметром, и показания сверяются с таблицей (она представлена в руководстве по установке и эксплуатации).
  2. Если результаты не соответствуют необходимым, и ток меньше расчетного, добавляют солесодержащий раствор – 1 ч.л. соли на 100 литров за один этап.
  3. При превышении расчетных показателей используют только чистую дистиллированную воду, что позволит скорректировать удельное сопротивление жидкости. Именно это – важнейший показатель для качественной работы электродов.

Эксплуатационные параметры оборудования

Производитель электрокотлов Галант постоянно улучшает собственные технологии и модернизирует оборудование. Выпускаемые изделия для отопления жилых площадей отличаются небольшими размерами, эффективно справляются со своими функциями. Для их производства используются исключительно высококачественные материалы, устойчивые к коррозии.

Электронный котел Галант технические характеристики:

  • Отопительные котлы галант описание
    напряжение — 220/380 В (50 Гц);
  • мощность в зависимости от модели изделия — от 2 до 25 кВт;
  • электроток для разных моделей — от 9,2 до 37 А;
  • отапливаемая площадь — от 20 до 250 м кв.;
  • удельное сопротивление при использовании в качестве теплоносителя воды — от 3 до 32 кОм/см кв., температура 150ºС;
  • теплоноситель, рекомендуемый производителем, — специальная жидкость «Аргус-Галан».

В комплект поставки электронного котла Галант дополнительно входят электронные и механические регуляторы. Стоимость изделий зависит от их комплектации и мощности.

Установка и подключение агрегата

Перед выполнением монтажа электрического котла необходимо выбрать наиболее подходящее для этого место и создать заземляющий контур. Желательно, чтобы он отвечал требованиям ПУЭ. Электронагревательное оборудование потребляет немалый ток, поэтому рекомендуется использовать соответствующий по сечению кабель и выключатель-автомат.

В комплект поставки отопительных систем Галант входит пошаговая инструкция установки и подсоединения котлов к электропитанию. Потому потребителю не придется самостоятельно рассчитывать какие-либо параметры.


Котел галант монтаж
Варианты подсоединения электроприбора к отопительным контурам:

  • стандартное;
  • параллельное;
  • модульное;
  • к системе «теплый пол».

Большинство владельцев электрокотлов используют стандартную или параллельную схему подключения.

Модель электрического котла необходимо подбирать по мощности, которой будет достаточно для эффективного отопления квартиры или собственного дома. Для обогрева помещения площадью 10 м кв. агрегат должен иметь мощность 1 кВт. Соответственно, если общая площадь частного дома составляет 70−80 кв. м, нужно покупать электрокотел мощностью от 7 кВт. Чем больше мощность отопительного агрегата, тем он дороже будет стоить.

Если в квартире или частном доме планируется обустройство системы «теплый пол», тогда понадобится электрический котел для отопления и горячего водоснабжения достаточной мощности. В подобном случае дополнительно понадобится циркуляционный насос, а трубопроводы системы отопления подсоединятся к коллектору.

Дополнительное оборудование

Кроме самого котла Галан, для более удобного управления его владельцу потребуется ещё некоторое дополнительное оборудование. Например, управляющий блок типа навигатор Галан, позволяющий достаточно просто регулировать параметры теплоносителя. Или такое устройство, как пульт управления, сигналы на который можно посылать при помощи мобильного телефона из любого места страны.

Система отопления Галан, как и комплектующие для нее, позволит вам свести к минимуму ваши расходы и время на обслуживание оборудования, обеспечивающего тепло в вашем доме.

Инструкция по подключению и эксплуатации

Для поддержания необходимого температурного режима производитель предлагает дополнить комплект оборудования средствами автоматики. Простейший регулятор (МРТ-15) собран с применением электронных и механических компонентов. Он выполняет свои функции с использованием оперативных данных двух датчиков (подающая и обратная магистраль).

Другие блоки:

  • серия «Навигатор Базовый» — управление нагревательными элементами суммарной мощностью до 30 кВт;
  • «Люкс» — к этому универсальному блоку можно подключать электродные и классические «ТЭНовые» котлы отопления;
  • «Комфорт» — программируемый таймер, который определяет временной рабочий график на протяжении до 7 суток;
  • «Комфорт GSM» — с помощью этого электронного блока выполняют оперативную настройку рабочих режимов по каналам сотовой связи.

Для правильного выбора подходящей модели электродного котла «Галан» не нужно пересчитывать квадратные метры с высокой точностью. Как правило, специалисты пользуются упрощенной пропорцией — 1 кВт на каждые 10 м кв. площади. В таблице приведены рекомендации производителя. На практике показатели корректируют с учетом:

  • теплоизоляционных параметров дома;
  • режима эксплуатации;
  • средних температур в регионе;
  • личных предпочтений.

Монтажные работы выполняют в соответствии с действующими правилами «ПУЭ», иными отраслевыми нормативами. Обязательно соблюдение действующих требований к пожарной безопасности.

Обратите внимание! При отсутствии личных знаний и навыков следует обратиться за помощью к опытным специалистам.

Следующие рекомендации необходимо учитывать для исключения ошибок при самостоятельном выполнении работ:

  • заземление устанавливают заранее с обязательной итоговой проверкой сопротивления цепи (4 Ома и менее, площадь сечения проводника из меди — 5 кв. мм);
  • котел «Галан» монтируют в вертикальном положении;
  • клеммная группа защищается специальным кожухом;
  • не менее метров выходного участка транспортной магистрали создают из металлических труб;
  • радиаторы размещают выше нагревательных элементов;
  • оставляют технологический зазор до поверхности пола для ремонта и обслуживания электродов;
  • до расширительного бака не устанавливают запорную арматуру

Контрольные, измерительные, другие устройства для автоматизации подключают по инструкциям производителя. Для сохранения длительного срока службы электроники в помещении поддерживают установленный в сопроводительной документации режим температуры и относительной влажности.

Виды электронных отопительных котлов Галант

Существующий рынок электрических котлов Галант для индивидуальных отопительных систем предлагает три вида их исполнения, которые отличаются своими техническими характеристиками.

Серия Очаг

Серия котлов Очаг выпускается в четырех модификациях:

  1. Очаг-2.
  2. Очаг-3.
  3. Очаг-5.
  4. Очаг-6.

Серия Очаг

Они имеют маленькую мощность от 2 до 6 кВт, рассчитаны на обогрев небольших помещений объемом от 80 до 250 метров кубических. Весят эти котлы около килограмма. При этом объем теплоносителя в общей системе отопления может составлять от 20 до 70 литров.

Габаритные размеры серии котлов Галант Очаг в длину имеют от 25 до 33,5 см, в диаметре 35 мм. Работают от обычной сети напряжением 220 Вт.

Серия Гейзер

Серия котлов Галант Гейзер выпускается двух модификаций:

  1. Гейзер-6.
  2. Гейзер-9.

Рассчитаны эти отопительные котлы для обогрева помещений внутреннего объема от 250 до 340 кубических метров.
Гейзер Крос

Для обустройства отопительных котлов Гейзер необходима трехфазная сеть напряжением 380 Вт.

При правильной теплоизоляции котлы Галант Гейзер расходуют от 2,5 до 4 кВт электроэнергии в час. Весят они около 5 килограмм, изготавливаются длиной порядка 40 сантиметров. Объем теплоносителя в отопительной системе, где установлены эти нагреватели, может быть от 50 до 200 литров.

Серия Вулкан

Самым большим электронным обогревателем Галант является его модификация, именуемая Вулкан. Эти нагревательные приборы весят 5,7 килограмма, имеют мощность 25 кВт, работают от трехфазной сети 380 Вт, обогревают помещения до 850 кубических метров.

Особенности монтажа

Дабы установить своими руками электродный котел, пригодится двухтрубная система отопления, как уже было сказано выше, замкнутого типа. Монтаж котла выполняется в строго вертикальном положении.

Обвязку направляться осуществлять трубами диаметром 32 мм либо один с четвертью дюйма. Для параллельных модульных систем, диаметр стояка нужно рассчитывать в личном порядке, поскольку он зависит от количества котлов в системе.

Обратите внимание! Дабы электродное отопление было действенным, выбирая радиаторы, нужно учесть мощность котла – мощность секций конструкции не должна быть больше мощность обогревателя.

Дабы система работала экономно и верно, климат-контроль нужно устанавливать на определенном месте, предусмотренном инструкцией по монтажу. Помимо этого, необходимо придерживаться определенного объема воды либо другого теплоносителя в системе, который берется из расчета 12 литров на один киловатт потребляемой мощности. Значительно лучше, в случае если количество в среднем достигает 8-10 литров на один киловатт.

Само собой разумеется, наряду с этим нужно выполнить проект отопления и применять котел нужной мощности.

В остальном же процесс монтажа отопления не отличается от устройства системы с классическими типами котлов. Причем, отопление может подразумевать не только радиаторы батареи, но и теплый пол.

Вот, фактически, и все основные изюминки электродного отопления Галант.

Заключение

Популярная модель

Современные котлы для отопительных систем от производственной фирмы Галант приобретают в последнее время все большую популярность. Так как это оборудование имеет хорошие технические и эксплуатационные характеристики.

Котлы, обустроенные устройствами безопасности от перегрева, программаторами, накопительными баками и насосами, представляют собой готовую автономную котельную. Котлы Галант обеспечивают быстрый нагрев и не имеют проблем в эксплуатации. Маленькие габариты позволяют устанавливать их как в небольших комнатах, так и на дачах в качестве резервного источника дополнительного обогрева.
