Чудо-печка на солярке, дизельные обогреватели своими руками

Что собой представляют нагреватели на солярке

Содержание

Сейчас существует огромное количество моделей, которые различаются по форме, габаритам, мощности. Но все они имеют практически одинаковое строение. Нагреватели делятся на два вида: прямого и косвенного нагрева.

  • Прямой нагрев. В конструкции не предусмотрен дымоход, что делает затруднительным обогрев больших помещений.
  • Косвенный нагрев получили большое распространение из-за того, что тепло размеренно и быстро распределяется в помещении.

Буржуйка состоит из следующих элементов:

  • топливный бак с клапаном;
  • винт, который регулирует впрыскивание топлива;
  • фитильный блок (съёмный);
  • внешний корпус;
  • решётка;
  • отражатель.
  • бензиновая горелка;

Большая часть приборов управляется с помощью электроники. Иными словами, начинка у всех моделей одинаковая, а внешнее управление разное.

Таким образом, можно управлять температурой, устанавливать автоматическое отключение прибора, когда он длительное время бездействует, направлять поток горячего воздуха в нужную сторону.

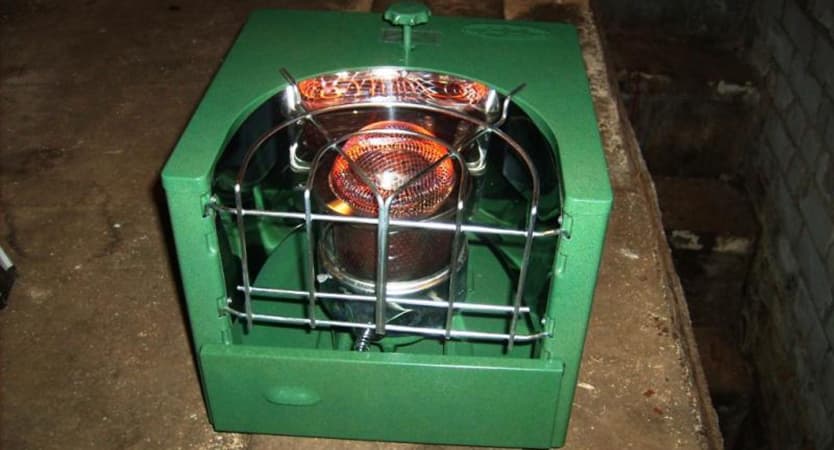

Чудо-печь на солярке

Такое оригинальное название этому виду малых жидкотопливных печей присвоили производители и продавцы. Естественно, с целью привлечь к своим продуктам массу покупателей. Чудесного в подобных обогревателях ничего нет, поскольку они являются современным воплощением хорошо всем знакомого керогаза. Благодаря этому мини-печь может порадовать своего владельца низким расходом солярки. К примеру, отопитель тепловой мощностью 2.5 кВт расходует порядка 0.2 л дизеля в час (технические данные производителя).

Печка имеет совсем небольшие размеры, а вес самых мощных моделей не превышает 10 кг. Конструкция проста: в металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном. Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

чудо-печь на солярке

Правда, горелка затухает спустя 5—10 минут, когда выгорит вся солярка. Большинство производителей сверху над горелочным устройством размещают стальную решетку, чтоб можно было при необходимости подогреть воду в кастрюле или ведре. Яркий пример чудо-печи – агрегат Солярогаз ПО-1.8 мощностью 1.8 кВт российского производства, что изображен на фото.

По отзывам пользователей на форумах, аппарат неплохой, но имеется ряд предостережений:

  • чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
  • по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
  • при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

мини-обогреватель на солярке

Для справки. Такие же мини-обогреватели на солярке выпускает украинская компания МОТОР-СИЧ (модель АНБ-1С).

Зачем нужен обогреватель на солярке — где его использовать

Большую часть буржуек используют для того, чтобы отапливать большие площади. Это могут быть:

  • ангары;
  • теплицы;
  • склады;
  • стройка;
  • загородные дома.

Компактные модели больше подходят для:

  • отопления палаток;
  • обогрева водителя, пока он чинит машину в чистом поле зимой;
  • отопления сарая.

Некоторые буржуйки имеют систему безопасности, при которой пламя тухнет, если прибор падает, ломается или перегревается.

Как работает устройство и принцип действия

solar

Работа буржуек практически не отличается от работы турбинных приборов. Горячий воздушный поток образуется путём смешивания вентилятором холодного воздуха с маслом топлива. Затем полученная смесь отправляется в топку. Благодаря электрической искре полученная воздушная масса вместе с окислителем возгорается. Когда солярка сгорает, она направляет свою энергию в теплообменник.

В теплообменнике установлен теплоноситель, куда направляется полученная энергия. Нагреваемый теплообменником воздух равномерно распространяется по всему помещению.

Разновидности оборудования

Приборы делятся по типу нагревательных элементов.

Обогреватели принудительного воздушного нагрева (пушки) создают направленную струю горячего воздуха, благодаря сгоранию топлива. В результате чего нагревательный элемент накаляется, а когда вентилятор начинает работать — воздух прямым потоком направляется по направлению «ствола».

Инфракрасные обогреватели, работающие по принципу солнечного обогрева очень выгодные, потому что в помещении, где работает этот прибор, воздух нагревается в самую последнюю очередь. А люди и окружающие предметы согреваются вначале.

Такие приборы отличаются повышенной экологичностью. Так как дизтопливо внутри сгорает полностью. Таким образом, запах от сжигаемой солярки полностью исчезает.

Котлы отопления на бензиновом двигателе по принципу работы похожи на турбинные газовые модели. Только вместо газа, сгорает жидкое топливо.

Какие помещения можно обогревать

Применение печи на дизельном топливе целесообразно для обогрева следующих объектов:

  • небольшие дачные дома, а также хозяйственные постройки на участке;
  • парники и теплицы;
  • подвалы, цокольные этажи зданий;
  • гаражи, мастерские, подсобные помещения, кабинки и палатки;
  • жилые помещения.

Разновидности обогревателей

В зависимости от принципа работы существует два совершенно разных вида приборов. Все подобные агрегаты можно разделить на устройства прямого и косвенного действия.

В первом случае конструкция максимально упрощена. В ней отсутствуют дополнительные фильтры или воздухоотводы. Это приводит к тому, что отработанные продукты сгорания попадают прямо в помещение. Такие агрегаты запрещено использовать в жилых зонах. Пользоваться подобными устройствами можно лишь в промышленных зонах или для временных работ при пониженных температурах.

Во втором случае, в конструкции предусмотрен дымоход, который дополнительно очищает воздух от продуктов горения. Кроме того, подобные агрегаты имеют дополнительную систему фильтрации. Такие автономные нагреватели можно использовать в закрытых жилых помещениях.

ТОП-3 лучших обогревателя на дизеле Ballu

  1. Ballu BHDP-20
  2. Ballu Biemmedue EC 85

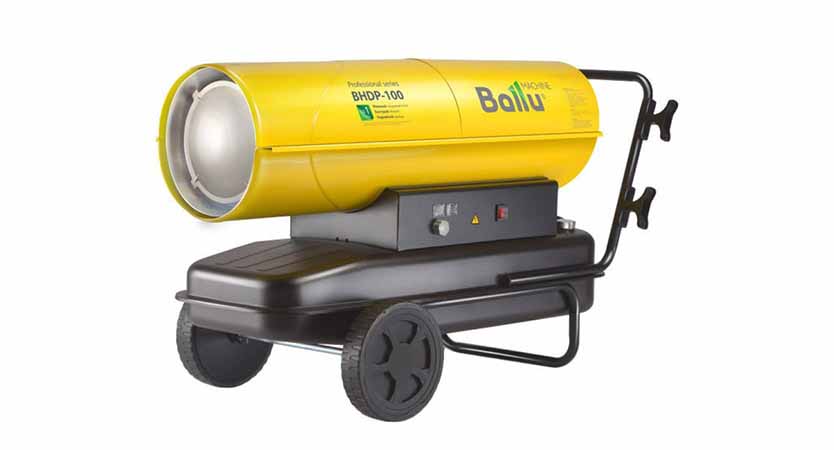

  3. Ballu BHDP-100

Дизельный инфракрасный обогреватель

Такие приборы чаще всего используют тогда, когда необходимо быстро получить тепло там, где «гуляют» сквозняки. Принцип его работы схож с воздействием прямых солнечных лучей. Инфракрасный тепловой котел прогревает не воздух, а находящиеся вокруг него предметы. Нагреваясь, предметы отдают полученное тепло в воздух и он также постепенно прогревается.

Обогреватели такого типа устанавливают на открытых террасах, зимних верандах кафе и ресторанов. От обычного дизельного отопительного прибора, инфракрасные отличаются наличием излучателя и отражателя тепла. Дизельные инфракрасные печки не нуждаются в обустройстве системы отведения дыма. Они очень эффективны и экономичны.

Единственным их недостатком является невозможность быстро прогреть помещение большого объема. Но зато тепло можно получить быстро, буквально через несколько секунд после включения прибора.

Воздушная тепловая пушка

Этот вид дизельного обогревателя применяют тогда, когда необходимо обеспечить отопление помещения большой площади. Большие объемы быстро прогреваются за счет мощного потока теплого воздуха, нагнетаемого вентилятором.

Корпус тепловой пушки выполняют из прочного металла. Это помогает обеспечить надежную защиту от механических повреждений. Тепловая энергия, полученная от сгорания солярки, используется для нагревания керамического или металлического элемента, который и обдувается потоком воздуха.

Тепло в помещении будет сохраняться до тех пор, пока прибор работает. Если выключить тепловую пушку, воздух в комнате начнет быстро остывать. Такой агрегат весьма эффективен для больших помещений, изолированных от сквозняков и дополнительного притока воздуха.

Такие обогреватели на солярке отлично подойдут для дачи, но их нельзя назвать полностью энергонезависимыми. Для их работы все же необходимо электричество. С его помощью работает система безопасности: контроллеры температуры, уровня пламени и расхода топлива. При правильной эксплуатации приборы совершенно безопасны. В случае перегрева устройство автоматически выключается.

Керосиновый нагреватель

Эти приборы незаменимы в экстремальных условиях. Они способны работать только на керосине и не требуют дополнительного источника электроэнергии. Это отличный вариант в тех случаях, когда в доме нет света или не проведен газопровод.

Очень популярен керосиновый нагреватель и у туристов. Его удобно взять с собой в поход: в горы или на рыбалку. С его помощью можно не только нагреть палатку, но и приготовить чай или уху.

Устройство прибора очень похоже на устройство обычной керосиновой лампы. Только вместо защитного стекла сверху устанавливается обечайка горелки и предохранительная решетка. От пламени горелки обечайка разогревается и начинает выделять тепло в помещение. Поскольку в результате работы сжигается не только жидкий керосин, но и его пары, коэффициент полезного действия такого прибора достигает 99%. Это значит, что ни одна капелька теплоносителя не будет истрачена впустую.

«Солярогаз» и другие чудо-печи

Этот вариант схож с предыдущим по принципу работы. Разница заключается лишь в том, что кроме керосина прибор может работать и на обычной солярке. Это значительно дешевле.

Имеет «Солярогаз» и недостаток — увеличенные вес и размеры. Такой прибор без заправки весит около 4 кг, а с полным баком солярки вес может достигать 7 – 7,5 кг. Согласитесь, нести такую печь в рюкзаке не слишком удобно. Поэтому «Солярогаз» подойдет скорее тем, кто путешествует в автомобиле.

Область применения

Активное применение чудо-печь нашла себя в неотапливаемых помещениях:

  • подвалы;
  • времянки;
  • гаражи;
  • теплицы;
  • уличные палатки;
  • дачные участки.

Реже применяется в жилых помещениях, при отсутствии электричества. Прекрасным дополнением, она послужит на природе – для рыбаков, туристов, геологов, альпинистов.

Дизельные тепловые пушки

При всех своих достоинствах в виде компактности и дешевизны чудо-печки неспособны быстро прогреть помещение площадью свыше 20 м2. Для этой цели лучше иметь тепловую пушку, работающую на солярке.

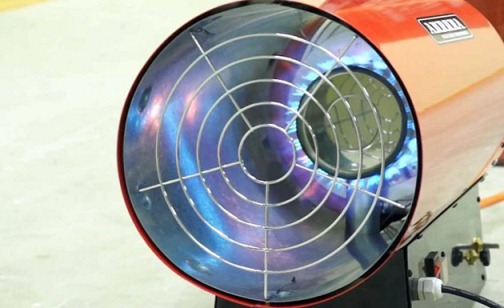

тепловая пушка, работающая на солярке

Такая печь для гаража или дачи гораздо эффективнее, поскольку нагревает поток воздуха, прогоняемый через нее вентилятором. Внутри корпуса цилиндрической формы установлена жидкотопливная горелка факельного типа, как показано на схеме:

устройство воздушного дизельного обогревателя

В том же корпусе позади горелки размещен вентилятор, нагнетающий воздух. Впереди в целях безопасности ставится специальный отражатель. Топливо подается к форсунке насосом из бака, установленного на передвижной раме. По исполнению воздушные обогреватели на солярке делятся на 2 вида:

  • прямого нагрева;
  • непрямого нагрева.

отопительная печь прямого нагрева

Разница меж ними состоит в том, что в первом случае все продукты сжигания дизеля вместе с воздухом идут в помещение, а во втором – отводятся наружу через дымоход. Поэтому отопительная печь прямого нагрева используется для местного обогрева открытых помещений, например, во время строительства. Для гаража, дачи или жилой комнаты подойдет только второй тип агрегатов, хотя они существенно дороже первых.

Самодельные печи

Изначально нельзя не упомянуть о самом распространенном виде самодельных отопителей, способных функционировать как на солярке, так и отработанном масле. Это печь, состоящая из двух бачков цилиндрической или прямоугольной формы, соединенных между собой перфорированной трубой. В нижнем бачке происходит испарение и первичное горение жидкого топлива, а в верхнем – его дожигание. Отверстия в соединительной трубе служат для подачи вторичного воздуха. Эта самодельная печь на солярке работает при естественной подаче воздуха, вызываемой силой тяги дымохода.

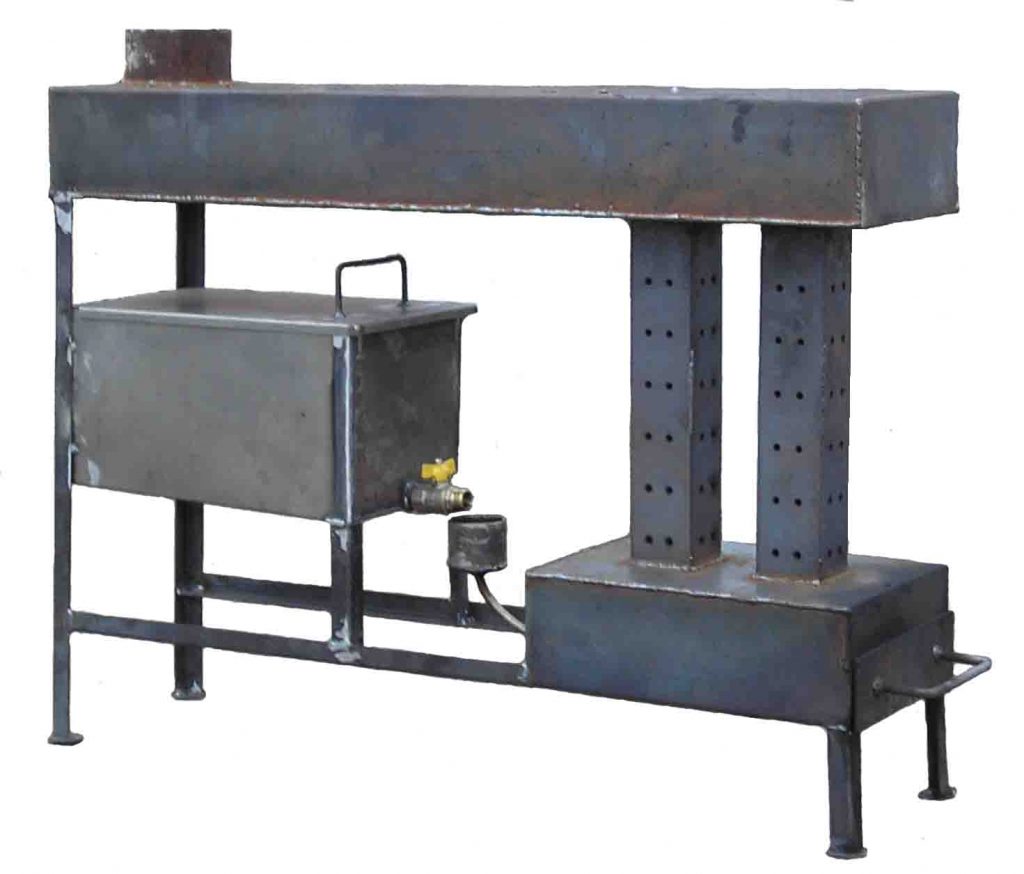

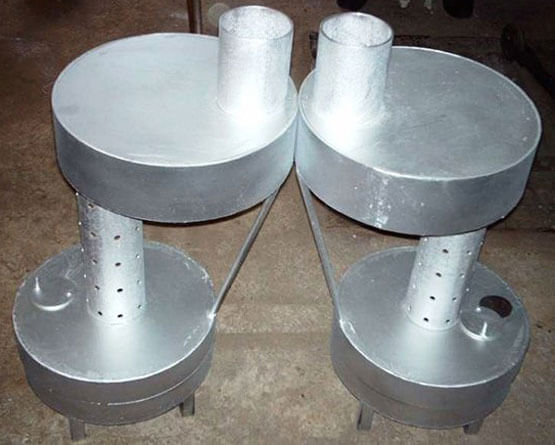

конструкция самодельной отопительной печи

Популярность агрегата обусловлена простотой в изготовлении. Для сборки в буквальном смысле сгодится любой металл, что найдется в частном хозяйстве. Греет он тоже знатно, особенно при работе на солярке, в этом отношении к печи претензий нет. Другое дело, что во время розжига, да и в процессе горения по помещению распространяется едкий неприятный запах, из-за чего эксплуатация в жилом здании исключается.

схема отопительной печи для гаража

Важно. Данная жидкотопливная печка, сделанная своими руками, представляет немалую пожарную опасность. Если в горючее попадет хоть малая толика воды, в перфорированной трубе начинаются хлопки, иногда достаточно сильные. Через отверстия во все стороны может брызнуть горящее масло и вызвать пожар.

Печь – капельница

Из самого названия агрегата явствует, что дизельное топливо направляется в камеру сгорания капельным путем. Это обеспечивает безопасную и надежную эксплуатацию отопителя, в отличие от экземпляра, описанного выше. Конструкция аппарата испытана многократно, ибо пришла к нам еще из советских времен, когда ею пользовались люди в экстремальных условиях – геологи, военные и так далее. В изготовлении печь не так проста, но для умелых рук больших проблем это не создаст.

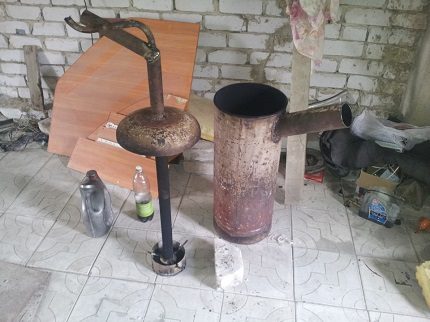

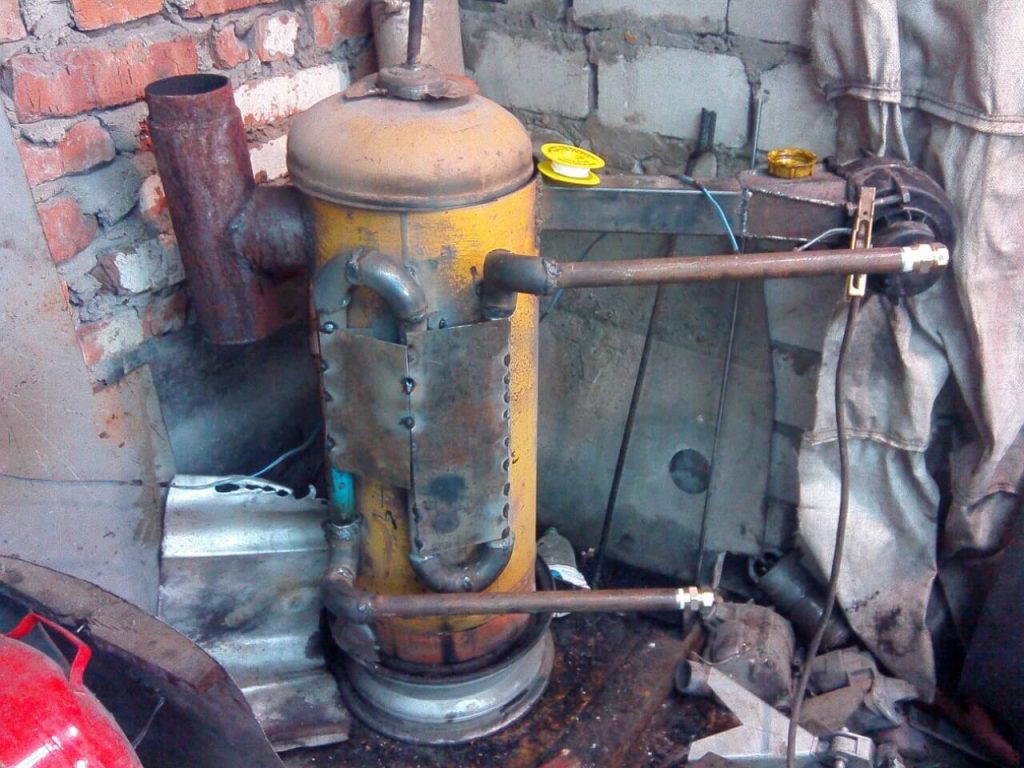

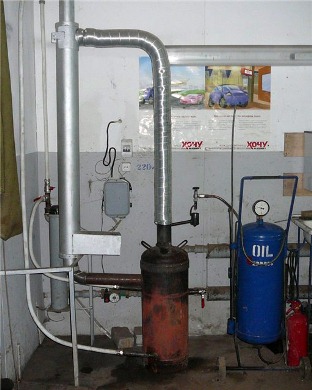

печь-капельница, работающая на жидком топливе

Обычно печь-капельница, работающая на солярке, делается из старого газового баллона или стальной трубы большого диаметра. На ее днище устанавливается чаша, в которой происходит сжигание горючего. Воздух для горения поступает сверху через вертикальную перфорированную трубу, благодаря чему процесс проходит 2 стадии первичное горение паров и дожигание пиролизных газов.

принцип действия дизельного обогревателя

Солярка капает в чашу самотеком, проходя по металлической трубке внутри воздушной трубы. Для этого бак с горючим ставится выше печи и немного в стороне, дабы исключить пожар. Чертеж агрегата изображен на рисунке:

чертеж дизельной печи-капельницы

На чертеже видно, что печь на солярке, изготовленная своими руками, дополнительно оборудована смотровым люком в нижней части и небольшой крышкой в верхней части. Люк необходим для прочистки, а крышка – чтобы наблюдать за процессом горения. В то же время она служит взрывным клапаном безопасности. Чтобы осуществить правильное дозирование подачи солярки, между баком и стальной трубкой ставится гибкая медицинская капельница с регулировочным колесиком.

Примечание. Агрегат успешно работает как на дизеле, так и на отработанном масле.

Напоследок немного о подаче воздуха. Ее можно целиком возложить на естественную тягу дымохода, но большего эффекта позволит добиться установка нагнетающего вентилятора с регулировкой производительности. Тогда сгорание будет проходить интенсивнее и полнее, а управление производительностью даст возможность регулировать печь капельного типа по мощности.

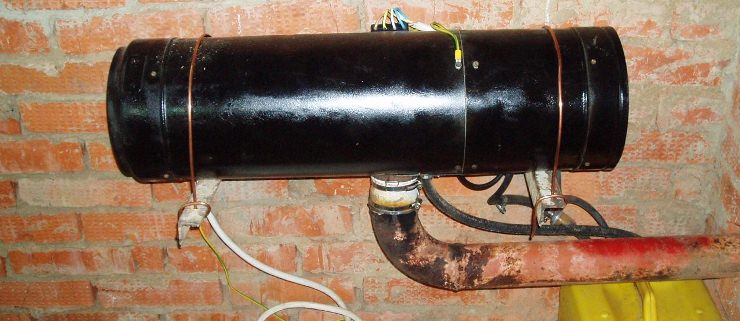

жидкотопливный агрегат для обогрева помещений

Но здесь возникает один нюанс: мощный факел пламени, вырывающийся через отверстия в трубе, нагревает стенки баллона докрасна. С целью повысить теплосъем с этой поверхности и ускорить прогрев комнаты перед корпусом обогревателя размещается обычный бытовой вентилятор или его аналог.

Преимущества и недостатки

Плюсы:

  • Равномерное прогревание здания.
  • Нет зависимости от электричества.
  • Контролируется процесс горения.
  • Малая стоимость монтажа.
  • Можно подогреть и приготовить пищу.
  • Низкая цена.
  • Нет выделения сажи и дыма.
  • Работает без присмотра.
  • Экономия топлива.
  • Транспортабельность.
  • Пожаробезопасность.
  • Небольшие габариты.

Минусы:

  • Нельзя использовать неочищенное масло и держать его в холоде.
  • Не применяется в непроветриваемых помещениях.
  • Малая инертность.
  • Неприятный запах.

Чудо-печь на солярке

Компактная печка на жидком топливе

Как заводские, так и самодельные модели печек на солярке, керосине или масле выделяются своей компактностью и мобильностью. При этом они сохраняют отличные показатели по теплоотдаче. Хотя подобные агрегаты имеют незначительные размеры, они превосходно справляются со своей задачей в пределах технических характеристик.

Печкой можно отапливать дачные домики, теплицы, гаражи, сараи и другие небольшие площади. Более того, благодаря компактности агрегатов, их часто берут с собой в походы или на рыбалку.

Расход топлива даже в зависимости от модели, вида горючего и от характеристик по мощности невысокий. К примеру, пользующиеся популярностью печи средней мощности на 2,5 кВт за один час работы потребляют не более 200 мл дизтоплива. При использовании масла или керосина существенной разницы по расходу чувствоваться не будет.

Обычный керогаз имеет много общего с устройством современных чудо печек на солярке. Они используют тот же принцип работы. Благодаря простому и понятному устройству агрегата, его можно сделать своими руками.

Как сделать чудо печь на солярке
Устройство печки довольно-таки простое, если немного постараться, можно смастерить такую компактную печку самостоятельно

Устройство и принцип действия

Если устройство заводской модели способно заинтересовать далеко не каждого, то самодельные варианты вызывают особый интерес.

В любом случае, знать устройство и принцип работы печи на дизельном топливе будет полезно.

Конструкция состоит из:

  • топливного съёмного бака;
  • основного рабочего блока с фитилем;
  • регулирующего винта;
  • отражателя;
  • горелки;
  • в зависимости от конструкции, может присутствовать решётка для приготовления пищи или разогрева воды, которая при необходимости снимается.

Общий принцип работы простой. Из бака самотёком поступает горючая жидкость в чашу с фитилём. Когда бак впервые заполняется, необходимо подождать 10-15 минут, пока фитиль хорошо пропитается, после чего начинают розжиг.

Как сделать чудо печь на солярке
Печь на солярке имеет очень простой принцип работы

В свою очередь, отражатель хорошо и равномерно рассеивает полученное от пламени тепло. Сам он покрыт порошковой краской, чтобы под действием температуры сохранять свои первоначальные свойства. Интенсивность пламени, а следовательно, и излучаемое тепло, регулируются с помощью специального винта. Он же помогает и выключить печь полностью.

Вся конструкция выполняется из огнеупорной стали, что позволяет повысить срок службы агрегата. Фитиль относится к расходным материалам, поэтому предпочтительно иметь про запас несколько экземпляров, чтобы не оказаться без тепла в самый неподходящий момент.

Процесс розжига

Принцип работы печи на солярке своими руками понятен, но при разжигании подобного устройства впервые, нужно знать порядок действий и некоторые нюансы.

Как сделать чудо печь на солярке
Печку на солярке удобно брать с собой в поход или на пикник

Сначала ставится фитиль. Для этого нужно снять решётку и намотать его на цилиндрическое основание в блоке. После чего всё собрать на место и установить решётку.

Бак наполняют горючим и открывают вентиль, чтобы фитиль быстрее пропитался. После чего его можно прикрыть и зажечь. Регулируют пламя специально предназначенным для этих целей винтом. Чтобы печь на дизельном топливе вошла в рабочий режим, нужно немного подождать и дать ей прогреться. После этого необходимо отрегулировать необходимый уровень пламени и интенсивность теплоотдачи.

Погасить печь можно, перекрыв регулирующий вентиль. Знатоки рекомендуют разжигать и тушить обогреватель на улице, это избавит от неприятного запаха в помещении. А также в качестве топлива рекомендуется использовать керосин, который в процессе горения исключает образование неприятного запаха и ощутимо увеличивает КПД печи.

В этом видео подробнее о чудо-печке Солярогаз:

Преимущества и недостатки

Несмотря на очевидные плюсы, у печей на солярке есть и недостатки, которые стоит учитывать при выборе подобных приборов в качестве обогревателя.

К основным достоинствам обогревателей на жидком топливе можно отнести:

  • автономность, то есть такой агрегат не требует подключения к источнику питания;
  • равномерность прогревания помещения;
  • контроль за процессом горения;
  • невысокую стоимость и заводских, и самодельных моделей;
  • возможность приготовления или разогрева пищи;
  • низкое выделение сажи и дыма, а в некоторых моделях и вовсе их отсутствие;
  • могут работать без участия человека;
  • экономичность;
  • мобильность за счёт небольшого веса и габаритов;
  • высокую пожаробезопасность.

Недостатки у печи такие:

  • не приемлет неочищенного или замёрзшего (слишком холодного) масла;
  • нельзя применять в помещениях без вентиляции;
  • низкая инертность;
  • возникновение неприятных запахов.

Минусы, к сожалению, не только присутствуют, но и в определённых ситуациях крайне важны и нежелательны. Если с использованием масла можно смириться, то появление в помещении неприятного запаха обязательно насторожит, особенно при отсутствии вентиляции.

Когда обогреваемое помещение хорошо вентилируется, есть доступ воздуха или качественный отвод продуктов горения, то отрицательные стороны работы аппарата становятся не столь значимыми

Безопасность использования

Качественно сделанная самодельная печь на солярке для гаража относительно безопасна. Однако иногда что-то может пойти не так, поэтому обращение с огнем подразумевает соблюдение некоторых правил и норм.

Как сделать чудо печь на солярке
Такая чудо-печь пригодится в гараже или сарае

Чтобы исключить неприятные последствия, всегда нужно помнить:

  • обогреватели (любой конструкции) нельзя устанавливать вблизи легковоспламеняющихся предметов и материалов;
  • нельзя ставить на аппарат предметы весом выше 5 кг;
  • место, где будет располагаться прибор в процессе работы, должно быть обеспечено огнеупорным покрытием, можно подложить лист из негорючего материала;
  • в помещениях, где отсутствует вентиляция, печь использовать не рекомендуется;
  • в качестве топлива необходимо использовать лишь предписанные жидкости: солярку, керосин, масло или другие разрешённые для конкретной модели;
  • следует постоянно следить за герметичностью частей;
  • во время работы нужно следить, вода не попадала в горючее.

При соблюдении правил техники безопасности любая модель обогревателя будет удобным, комфортным и безопасным средством отопления.

Разновидности устройств

Традиционная русская печка не вписывается в дизайн современных строений, она занимает слишком много места, а её отопительные способности оставляют желать лучшего. В наше время класть громоздкую печь нецелесообразно, ведь можно соорудить более компактный и эффективный прибор, если найти подходящие чертежи. Чудо-печь своими руками собирать не так сложно, как может показаться на первый взгляд. Подобное устройство способно сделать помещение тёплым и уютным даже в самые морозные дни. Чудо-печки на дровах бывают следующих видов:

  • буржуйки;
  • приборы на отработке;
  • булерьяны или буллеры.

Если хозяин дома умеет работать руками, то с помощью схематических описаний и видео мастер-классов он сможет создать понравившееся устройство. Это поможет ему обзавестись системой отопления без сооружения трубопровода и установки радиаторов.

Пример дровяной чудо-печки вы можете увидеть на этом видео:

Металлическая буржуйка

Такие установки обычно используют в небольших помещениях, например, в гаражах, сараях, теплицах и дачных домиках с маленькой площадью. Они отлично подходят для создания тёплого микроклимата и представляют собой обычную бочку с толстыми стенками из металла. Перед её изготовлением разрабатывают чертёж, по которому в дальнейшем производят сборку агрегата.

Как делать дровяную печь
Устройство печи булерьян предполагаем самостоятельную сборку

Корпус должен иметь объем не менее 100 литров, его внутреннее пространство делят на две части, поместив туда металлическую перегородку толщиной 5-10 миллиметров. В ней проделывают отверстие, чтобы иметь возможность очищать прибор от продуктов горения. Первый отсек играет роль топочной камеры, а второй предназначен для сбора золы.

В зольник помещают железный ящичек, в котором будет скапливаться весь мусор. В передней стенке вырезают отверстие для топочной камеры, его размер обычно составляет 40×40 сантиметров. Для зольника тоже нужна пройма, но меньше первой примерно на 10-15 сантиметров. Её необходимо оборудовать задвижкой и дверцей.

Саму бочку закрывают крышкой, через которую в печь заводят трубу-дымоход. Все детали печи соединяют вместе при помощи сварочного аппарата. Готовую конструкцию устанавливают на ножки или кирпичную подставку, чтобы в горячем состоянии она не испортила и не подожгла пол. Стоит отметить, что такое устройство имеет недостатки:

  • быстро остывает;
  • в него нужно регулярно подбрасывать дрова;
  • низкий КПД.

Однако буржуйка имеет низкую себестоимость и её очень легко собирать. Обычно на изготовление конструкции мастера тратят не больше 3 часов. Она способна прогревать маленькие помещения, поэтому нередко подобные приборы размещают в банях.

Булерьян или буллер

Мощный нагреватель воздуха, подходящий для прогрева различных площадей, — это булерьян (иначе — буллер). Цена такой печки в несколько раз выше, чем у буржуйки, кроме этого, не каждый хозяин справится с ее сборкой. Устройство имеет более сложную конструкцию, а его изготовление требует наличия подробных чертежей, а также умений производить слесарные и сварочные работы.

Самодельная дровяная печь
Сложное строение дровяной печи требует подробных чертежей

Отличительной чертой таких печей является возможность регулировать длительность горения дров. Одна закладка топлива может обеспечить среднее помещение теплом на 10-12 часов. Кроме того, жар исходит не только из самого прибора, но и из труб. Они обязательно должны входить в устройство такой печи.

Для изготовления буллера необязательно использовать железо. Конструкцию можно выложить из кирпича. Большой корпус увеличит мощность печки, а дымоход легко выполняется из цементных труб.

Однако у такого устройства есть серьёзный минус — неравномерный прогрев воздуха. У пола температура значительно ниже, чем у потолка. Этот недостаток можно компенсировать, подведя к прибору трубы водяного отопления. В таком случае печка не только станет прогревать все помещение полностью, но и обеспечит домочадцев горячей водой.

Стоит отметить, что во время работы булерьяна помещение прогревается не только благодаря теплу, выделяемому корпусом, но и от горячего воздуха, выходящего из печки. Этот процесс выглядит следующим образом:

  1. Дрова постепенно сгорают.
  2. Нагретый поток воздуха проходит в специальную камеру.
  3. Там он отдаёт часть тепла стенкам, а затем выходит наружу.

Достоинством подобной установки считается её способность сжигать газы, выделяемые топливом во время горения. Это значительно увеличивает КПД и количество выделяемого тепла. Именно для этих целей печка делится на два отсека: в первом горят дрова, а во втором — газ. Это происходит при помощи особенного расположения форсунок. Такая особенность позволяет экономить топливо, а также исключает образование золы и сажи, что делает чистку печи более удобной и быстрой.

Конструкция чудо печки
Благодаря особой конструкции, уменьшается количество топлива и увеличивается отдача тепла

Важно расположить дымоход ближе к полу. Чтобы лучше понять конструкцию и механизм работы булерьяна, рекомендуется посмотреть несколько видео на эту тему. Информация лишней не бывает, а мастер сможет получить более точные и наглядные сведения, которые помогут ему создать подробный и верный чертёж собственного прибора.

Печки на отработке

Подобные устройства лучше не использовать для обогрева жилых домов, так как горящее масло неприятно пахнет, а также выделяет в воздух канцерогенные вещества, опасные для здоровья. На такие приборы стоит обратить внимание автолюбителям, ведь их можно размещать в гаражах. У них довольно простенькая и примитивная конструкция, поэтому эти печки легко изготовить самостоятельно.

Приборы на отработке прогревают воздух быстро, но имеют ряд недостатков: требуют постоянного контроля, систематического добавления дров и отличаются низкой производительностью.

Сборка своими руками

Чудо-печки завоевали популярность среди многих потребителей. Иногда возникает потребность в том, чтобы без существенных материальных и временных затрат получить возможность быстро и эффективно отопить небольшое помещение. В таком случае пригодятся знания об изготовлении отопительных приборов на дровах своими руками. Для этого понадобятся лишь доступные материалы, инструменты, желание и смекалка.

Простенький агрегат из бидона

Самую простую конструкцию имеет печка-буржуйка. Для обогрева небольшой мастерской или гаража можно соорудить прибор из старого бидона. Конечно, такое устройство не сможет похвастаться долговечностью или прочностью, но оно быстро собирается и легко монтируется. Вся работа заключается лишь в обустройстве трубы, соединении деталей и постройке кирпичной подставки или ножек. Для этого нужно подготовить:

  • железный бидон;
  • дымоотвод;
  • проволоку;
  • некоторые инструменты;
  • сварочный аппарат.

Работу начинают с горизонтального размещения бидона и разметки. В первую очередь обозначают место, где будет поддувало. Обычно его располагают под крышкой и придают ему форму серпа либо прямоугольника. После этого приступают к созданию печки по следующему алгоритму:

  1. В днище или стенке ёмкости проделывают отверстие под трубу, которая станет играть роль дымоотвода.
  2. Из стальной проволоки делают колосник. Для этого её сгибают, протягивают через крышку в бидон и аккуратно там разгибают. При этом в будущей печи должно остаться место под топливо (дрова, ветки щепки и т.д.).
  3. Из трубок вырезают ножки, при помощи сварочного аппарата их и дымоотвод приваривают к ёмкости.Металлическая печь буржуйка
    Сделать простой вариант буржуйки своими руками можно легко из подручных материалов

Простенькая буржуйка готова. Конструкцию можно доработать, закрепив на внешней стенке корпуса отражатель, который будет мешать теплу улетучиваться. Если к прибору прицепить ручки, то он станет переносным. К плюсам самодельных печек этого типа можно отнести:

  1. Полную энергетическую независимость.
  2. Твёрдое топливо позволяет экономить денежные средства.
  3. Универсальность — устройство можно перевозить с собой и устанавливать практически в любых помещениях. Также его можно приспособить под приготовление пищи.
  4. Лёгкость сборки: можно использовать ненужные железные ёмкости.
  5. Не нужно заниматься монтажом дымохода и возводить фундамент под печь.Печи своими руками
    Использование буржуйки желательно в служебных помещениях, гаражах, сараях

Но наряду с плюсами буржуйки также имеют ряд недостатков. Так, если корпус обладает тонкими стенками, то со временем они прохудятся, и устройство выйдет из строя. Кроме этого, сырые и смолянистые дрова способны заполнить трубу для выхода дыма толстым слоем копоти.

Буржуйка, изготовленная своими руками, — это эффективный нагреватель рабочих помещений и гаражей. Её сборка не доставит хлопот даже начинающим мастерам, а также не требует материальных вложений.

Прямоугольный отопительный прибор

При определении формы и размера печи каждый мастер должен исходить из собственных предпочтений и площади отапливаемого помещения. Человек, обладающий необходимыми навыками, всегда может остановиться на чертеже самой простой установки, а затем улучшить её, внеся желаемые изменения. Простую и многофункциональную печь можно сделать из следующих материалов:

  • листового металла;
  • стальных уголков толщиной 4-5 миллиметров;
  • трубы 180 мм;
  • железных трубок диаметром 25-30 мм.

Прямоугольный корпус делают из стальных листов, сваренных друг с другом. Понадобятся 5 основных деталей: днище, 2 боковые стенки, вверх и задник. На лицевой стенке вырезают дверцу для топочной и поддувало.

Чертежи для печей
Печь прямоугольной формы еще проще сделать своими руками, чем круглую

Сначала ко дну присоединяют боковые листы, стыки должны образовывать прямые углы. Их расположение можно определить, воспользовавшись угольником или строительным уровнем. Затем к конструкции приваривают заднюю стенку.

Внутреннее пространство корпуса делят на три отсека: зольник, топку и дымооборот. Первые два разделяют с помощью решётки, на которую в дальнейшем будут укладывать дрова. Она делается следующим образом:

  1. На высоте 10-15 сантиметров внутри печи приваривают уголки.
  2. Решётку делают из железных заготовок шириной 25-30 миллиметров, их длина должна соответствовать ширине печки. Такие детали можно сделать из труб или полосок толстой листовой стали.
  3. К двум металлическим трубкам диаметром 12-20 мм приваривают подготовленные прутья. Расстояние между ними должно составлять около 4-5 сантиметров.

Готовую деталь просто помещают на внутренние уголки, не нужно её приваривать. Удобство съёмной решётки заключено в том, что её будет довольно легко достать для чистки или замены.

Как создать чудо печь
Боковые детали печи можно не приваривать, за счет чего они становятся сменными

Затем в печь помещают отражатель, который представляет собой железный лист, предназначенный для разделения топки и дымооборота. Его также делают съёмным. Для этого сверху приваривают два металлических прута, на которых располагают деталь так, чтобы перед ней образовался канал. Именно через него будет проходить дым. Стоит учесть, что это место станет очень сильно нагреваться, поэтому его нужно сделать из очень толстого материала.

Принцип действия буржуйки
Буржуйку следует делать из очень толстого материала

На этом этапе отопительная система почти готова, пришло время завершающих работ. Сначала к печи приваривают крышку с отверстием для дымохода. Потом прикрепляют дверцу, защёлки и завесы. Последние должны быть сделаны из стальной трубки и толстого прута.

Конструкцию помещают на ножки или подставку из кирпичей, после чего монтируют трубу для дыма. Она должна выходить наружу через отверстие в стене помещения. Этот элемент располагают под углом 45 градусов, горизонтальных участков быть не должно. Устройство готово, теперь его можно использовать по прямому назначению.

Сделать чудо-печь своими руками по силам даже начинающим мастерам, если они умеют читать схемы и обращаться со сварочным аппаратом. Необязательно сразу же браться за изготовление сложных конструкций, можно потренироваться, собрав простенькую буржуйку для гаража или мастерской.

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.

Как сделать чудо печь на солярке
Печь на жидком топливе сделанная своими руками, не будет особо отличатся качеством от купленной в магазине

Из двух бачков

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

Подробнее о печке из баллона:

Модель капельница

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.

Как сделать чудо печь на солярке
Такая печь может работать не только на солярке, но и на отработке

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Как сделать своими руками

В этом разделе мы познакомимся с печью-капельницей:

  • Для помещения 9 кв. м. устанавливаем ящик, имеющий габариты 300х300х450 мм.
  • Огнетушитель с отпиленным дном или ½ часть двухсотлитрового бака, также подойдут.
  • Медицинскую грелку будем применять для солярки (2 литра). Берём шланг от грелки и подсоединяем медную трубку на его конец (100 см) и сгибаем.
  • Для фиксирования элементов используем вспомогательное устройство в виде струбцины. Его ставим посредине шланга и вставляем винт для регулировки жидкости.
  • Функцию фитиля будет исполнять ветошь в печке.
  • Далее крепим дверцу.
  • В печке просверливаем дырку, в центральной её части, равную диаметру медной трубки. Можно расположить отверстие возле дверцы или сбоку, чтобы конструкцию можно было использовать для приготовления пищи.

Чудо-печь на солярке

Необходимые материалы и инструменты

  • Газовый баллон без шва (50 литров).
  • Трубы для дымохода.
  • Топливная ёмкость 10-15 литров.
  • Медные трубки для горелки.
  • Уголки из стали.
  • Сварочный аппарат с электродами.
  • Дрель и свёрла.
  • Рулетка, уровень.

Пошаговое руководство

На примере мы рассмотрим, конструкцию из газового баллона, так как он послужит нам основой. Принудительную подачу воздуха не используем, она здесь не потребуется:

  1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
  2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
  3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
  4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
  5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
  6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
  7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
  8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

Печь на дизельном топливе своими руками


Сегодня главной проблемой отдаленных от больших городов дачных участков является отсутствие достаточного количества энергоресурсов.

Порой людям трудно найти даже сухое дерево, в то время как подключение к подстанциям планируется в весьма отдаленном будущем. В таких случаях оптимальным вариантом может стать самодельная печь на солярке. Ее используют преимущественно в тех помещениях, где применение других типов отопления по тем или иным причинам невозможно. Главное, чтобы эти помещения хорошо вентилировались.

Самодельное устройство хорошо тем, что хозяин помещения, которое необходимо отапливать, зная свои собственные потребности, может сделать печь, идеально отвечающую предполагаемым условиям эксплуатации. Она будет и эффективнее, и экономнее.

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из следующих схем:

  • Двухконтурной газовоздушной;
  • Фитильной;
  • Капельной.

Печь-капельница из газового баллона


Использованный газовый (углеродный или кислородный) баллон может послужить основной для изготовления печи.

Топливо будет поступать самотеком, а принудительная подача воздуха при такой конструкции не нужна. Нагревание баллона до пожароопасных температур нужно предотвратить, установив высоту контура устройства соответственно высоте источника горения, находящегося внутри.

Обратите внимание на толщину стенок баллона. Нам нужно, чтобы образовывались горючие пары топлива. Если стенки будут толще, необходимой для кипения температуры не достигнуть.

На улице следует слить из баллона конденсат, промыть ёмкость пару раз водой, чтобы в ней не осталось одоранта. Затем её заливают водой до верха и закапывают в землю для устойчивости. Болгаркой срезаем верхнюю часть баллона с вентилем.

Следует обратить внимание на тот факт, что дымоход должен быть вертикальным без углов и наклонов. Длина самой дымоходной трубы не должна быть менее 4 метров.

В эту конструкцию можно заливать и отработку, но только после предварительной её очистки. Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара.

Топливо наливается на 2/3 баллона. Зажженный лист бумаги кладут поверх солярки и крышку печки закрывают. Самовозгорание паров произойдет после повышения температуры. В работающую печь нельзя подливать горючее, использовать в этой модели бензин или керосин тоже нельзя.

Пошаговая инструкция:

  1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
  2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
  3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
  4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
  5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
  6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
  7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
  8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

Печь из стальных листов

Большой популярностью пользуется устройство, выполненное из стальных листов.

Оно компактно (70х50х35 см, если не считать дымоход) и достаточно легко, т.к. весит всего 27 кг. На нем можно готовить, к нему подключают водяное отопление, и ему не страшны морозы.

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части.

Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит.

В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности.

Он очень экономный: топливная смесь и горючие соединения сгорают полностью.

Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы.

Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

Особенности эксплуатации печи

  1. Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
  2. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
  3. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
  4. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
  5. Затем открыть обратно, установив нужную степень нагрева.
  6. Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности.

  • Запрещено пользоваться прибором в плохо проветриваемом помещении.
  • Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
  • Запрещено использовать другое топливо, которое не указано в паспортных данных.
  • Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.


Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

В печь на солярке можно заливать также отработку (использованное машинное масло). Это еще больше сократит расходы на отопление, т. к. это топливо практически ничего не стоит. Тем не менее, желательно все же использовать чистую солярку, чтобы предотвратить быстрое засорение труб.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

  • Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
  • Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
  • После установки фитиля горелка и решетка возвращаются на свои места.
  • Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
  • Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
  • Осуществляется розжиг горелки.
  • Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
  • Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
  • При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
  • Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

Отопление гаража чудо-печью
При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Самодельная печь для гаража
Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

  • Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
  • Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
  • Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
  • Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
  • Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
  • Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Переносная чудо-печка на солярке
Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Работа чудо-печи для гаража
Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

Чертеж чудо-печки для гаража
По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Сборка чудо-печки из газового баллона
Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Сборка самодельной конструкции

При желании можно найти подходящую модель в магазине или купить по интернету, но если есть несколько часов времени, желание сэкономить и получить полезную вещь из старых ненужных деталей, то стоит сделать печку своими руками. Рассмотрим популярные конструкции.

Вариант 1: печка из старого газового баллона

Если есть 50-литровый б/у газовый баллон, то половина конструкции уже готова. Главное, чтобы толщина его стенок не превышала 1.5 мм. Теперь нужно найти трубу для дымохода. Подойдет отрезок диаметром от 10 см. Его длина должна быть не меньше 4 м. Желаемая толщина стенок металла – 2 мм.

Топливный резервуар можно изготовить из бака. Оптимальный объем – не более 15 л и не менее 8. Остальные детали можно докупить в магазине. Потребуются стальные уголки 20 см (будущие ножки) и медная горелка. Из инструментов – болгарка, дрель, сварочный аппарат, а также рулетка и уровень.

Газовый баллон для изготовления печи
На толщину стенок баллона стоит обратить особое внимание. В качестве топлива в чудо-печке используются пары солярки. Чтобы их получить, нужно довести жидкость до кипения. Это очень трудно, если толщина стенок конструкции превышает 1.5 мм

Газовый баллон освобождают от конденсата и выполаскивают от одоранта. Теперь нужно срезать верхнюю часть с вентилем. Чтобы было удобнее, можно залить емкость водой и закопать ее землю. После разреза появится вода. Следует дождаться, пока она полностью стечет, а потом закончить работу.

Нижнюю часть баллона используют в качестве камеры (к ней приваривают устойчивые ножки из стальных уголков), а верхняя будет служить крышкой конструкции. Для регулировки подачи топлива монтируют специальный вентиль.

Подробная схема сборки печи
Баллон можно расположить вертикально или горизонтально. В первом случае можно приспособить металлические ножки конструкции в качестве воздуховодов (+)

После сборки и установки печки потребуется смонтировать дымоход. Он должен быть строго вертикальным. Этот момент нужно учесть при выборе места для установки печки: ее следует размещать только там, где можно смонтировать дымоходную трубу без изгибов и наклонов.

Розжиг чудо-печки из баллона
Розжиг такой печки требует особого внимания. Баллон заполняют соляркой на 2/3, а поверх кладут подожженный лист бумаги. После этого опускают крышку и ждут, когда загорятся пары топлива. Во время работы нельзя подливать солярку

Если в большинстве моделей самодельных печек можно использовать практически любое жидкое топливо, то с этой конструкцией следует обращаться осторожно. Она может работать только на солярке или очищенном отработанном масле без примесей воды и спирта. Бензин и керосин использовать нельзя.

Вариант 2: корпус из стальных листов

Вместо газового баллона можно использовать жаропрочную сталь толщиной 4 и 6 мм для изготовления корпуса печи. Единственный нюанс: придется купить или арендовать листогибочный станок. Остальные материалы и инструменты доступны. Некоторые можно найти дома, а недостающие детали – докупить.

Потребуются:

  • стальные уголки для изготовления ножек;
  • труба для горелки;
  • 4-метровая труба для дымохода диаметром 100 мм;
  • измерительные инструменты;
  • болгарка;
  • сварочный аппарат;
  • молоток;
  • уровень.

Готовая печка получится компактной (70*50*35 см) и относительно легкой (около 27 кг). Конструкция будет устойчивой, эффективной, простой в эксплуатации. При желании ее можно подключить к водяному отоплению.

Печь из стальных листов
Конструкции из жаропрочной стали очень долговечны. Их часто изготавливают для гаражей и мастерских. Такие печи могут работать на солярке, отработанном масле, дизтопливе (+)

Днище топливника и крышку бака делают из листа более толстой стали (6 мм), а на изготовление самого резервуара пойдет стальной лист толщиной 4 мм. Детали вырезают по схеме, сваривают, а швы обрабатывают напильником.

Чтобы изготовить трубу бака для солярки, нужно вырезать полосу металла толщиной 4 мм и шириной 115 мм, согнуть ее в кольцо и приварить к резервуару. Труба получится диаметром примерно 34-34.5 см. Для нее нужно будет сделать крышку. Ее вырезают из листа толщиной 6 мм и приваривают к трубе. После этого изготавливают ножки.

Бак для заливки топлива изготавливают из стали 6 мм. Из нее вырезают круглую деталь диаметром 35.2 см и полоску. Ширина такой полоски должна быть 6 мм. В центре круга подготавливают отверстие для дымохода (диаметр зависит от выбранной трубы, оптимальный – 10 мм).

Еще одно отверстие нужно для заливки масла. Оно должно быть меньше (диаметр 5-6 см) и располагаться на расстоянии 4 см от отверстия дымохода.

Самодельная печь на солярке или отработке
В устройстве дымохода для такой печи допустимы изгибы, но они могут находиться только внутри помещения. Наружная часть должна быть строго вертикальной, иначе ветер будет врываться через дымоход и мешать работе печи

Для нижней части емкости из более толстой стали вырезают круг 35.2 см. В нем подготавливают круглое отверстие для патрубка диаметром 10 см. Расположение рассчитывают так, чтобы между центром самой детали и центром отверстия было 11 см.

Из толстой стали вырезают прямоугольную перегородку 7*33 см и приваривают на круг, сместив ближе к патрубку. Сам выхлопной патрубок изготавливают из 13-сантиметрового отрезка дымоходной трубы.

Чтобы изготовить горелку, в трубе просверливают 48 9-миллиметровых отверстий на расстоянии 6 см друг от друга. Должно получиться 6 рядов, в каждом из которых 8 отверстий.

Горелку плотно и ровно устанавливают (но не приваривают) в крышку топливного бака, подправляя конструкцию напильником. В бак для заливки топлива вставляют 16-сантиметровый патрубок, а верхнюю и нижнюю части печки соединяют без сварки.

Для уплотнения используют кольцо диаметром 35.4 см. Конструкцию полностью собирают и устанавливают задвижную пластину.

Вариант 3: конструкция капельного типа

Потребуется обычная резиновая грелка со шлангом (объем 2 л). К резиновому шлангу подсоединяют трубу из меди длиной 1-1.5 м – ее нужно будет согнуть в виде буквы «Г».

После этого резиновый шланг следует согнуть пополам и зафиксировать струбциной с винтом. Саму грелку вешают на стену и заливают в нее топливо, а интенсивность его подачи регулируют винтом.

Стандартная медицинская грелка
Такие грелки есть практически в каждом доме. Можно взять даже очень старую, главное – целую. Если же в кладовке не нашлось подходящей грелки, приобрести ее можно в любой аптеке

Из ветоши изготавливают фитили: их формируют с помощью гибкой металлической проволоки, оборачивают тряпками и пропитывают соляркой. Идеальный вариант – найти старый матрас и нарубить его в виде топливных брикетов 20*10*4 см.

Пропитанные соляркой, они будут отлично гореть. Если печка большая, то под фитили нужно будет подкладывать кирпич.

Старый «бабушкин» матрас
Если в хозяйстве есть старый матрас, который до сих пор не вынесли на свалку, он послужит для отопления гаража. Хорошенько пропитав куски матраса соляркой, можно получить высококачественные фитили

Сама печка может быть любой. Можно изготовить ее из части старой бочки. Главное – прикрепить к ней дверцу и трубу. Не стоит слишком заботиться о герметичности дверцы. Если сквозь щели будет поступать воздух, не придется делать поддувало.

Кустарная печка капельного типа
Обращаться с такой конструкцией нужно очень осторожно, т.к. она пожароопасна. Дверца прилегает неплотно, поэтому во время работы печки в помещение поступают продукты горения

Для топлива делают отверстие, в которое вставляют медную трубку, идущую от грелки. Если это отверстие просверлить в боковой части бочки, то печка будет не только отапливать гараж, но и служить варочной поверхностью.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

  1. Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
  2. Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
  3. В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
  4. Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

  1. Печь на отработке для гаража своими руками: пошаговое руководство по конструированию
  2. Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
  3. Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Как выбрать чудо-печь

Выбирая горелку, следует обращать внимание на такие критерии:

  1. Тепловая мощность. Она составляет от 1,8 до 5 кВт. При выборе следует исходить из того что, 1кВт способен обогреть 10 м2 помещения. Чем больше площадь, тем сильнее должен быть прибор.
  2. Материал. Обратите внимание на материал, из которого изготовлена колба и горелка. Корпус выполняется из металла или стекла. Стеклянная чудо-печь гораздо эффективнее, но стоит дороже и требует очень осторожного обращения. Ее можно использовать исключительно для обогрева. Если планируете применять устройство для приготовления еды, следует остановить свой выбор на металлической горелке.
  3. Расход топлива. Количество расходуемой солярки напрямую зависит от мощности прибора:
    • при мощности в 1,8 кВт – 160 мл/час;
    • при мощности в 2,5 кВт и выше – от 180 мл/час.

Другие виды печей

Печь на отработке
Говоря о чудо-печке, стоит отметить, что существуют еще виды печек для временного обогрева помещений, которые не требуют больших расходов. Это печки, работающие на отработанном масле и печки-газогенераторы.

Печь, работающая на отработанном масле — это один из самых экономных вариантов отопления жилого или любого подсобного помещения. Экономия достигается из-за дешевизны топлива, так как отработанное масло стоит недорого, а в некоторых случаях оно вам может достаться вообще бесплатно.

Печи на отработке

Плюсы:

  1. Главными преимуществами печки являются простота конструкции и экономичность. Кроме этого, при сгорании отработки, в атмосферу не производится выброс вредных веществ, копоти и дыма.
  2. В конструкции отсутствуют сложные детали в виде форсунок, капельниц, поэтому печь работает без перебоев даже при критически низких температурах.
  3. Есть возможность интегрировать печь в систему отопления. Для этого достаточно установить на нее бак и в его верхней части сделать вывод в систему отопления. «Обратка» также должна выходить на бак. Такая достаточно простая схема позволяет значительно экономить на потреблении электричества или газа.

Минусы:

  1. Требуется устройство дымохода, высота которого должна составлять минимум 4 метра.
  2. Дымоход не должен иметь горизонтальных участков.
  3. Необходимо регулярно производить чистку дымохода и емкости под масло.

Розжиг печки производится очень просто. В емкость для масла помещается бумага и заливается небольшое количество масла. Бумага поджигается, масло начинает нагреваться, закипать и через некоторое время самовозгорается. После этого можно долить необходимое количество отработанного масла и затем только контролировать его уровень

Конструкция отопительного прибора позволяет:

  • осуществлять контроль над количеством потраченного топлива;
  • регулировать температурный режим;

Газогенераторные печи

Печь-газогенератор
Печь-газогенератор — это привычная всем «буржуйка», работающая на твердом топливе (уголь, дрова). Идеально подойдет в том случае, когда требуется отапливать помещение в течение длительного времени и при этом не стоит вопрос эстетичного вида отопительного прибора. Преимущества печки — небольшие размеры в сочетании с высоким коэффициентом полезного действия. Достигается это за счет того, что в замкнутом закрытом пространстве, где практически нет кислорода, дрова под воздействием высокой температуры переходят в новое состояние, которое называют топочный газ, который при дожигании образует большое количество тепла. На том же принципе работают и пиролизные котлы. Дрова горят медленно, долго, сгорают практически без остатка, за счет чего КПД газогенераторной печки составляет 75−80%. Благодаря тому, что топливо сгорает почти полностью, не образуется много золы и дыма.

Интенсивное горение требуется только для образования сильной тяги. Для этого потребуется не более 15 минут. Затем, используя специальные заслонки, процесс переводится в режим плавного тления. Это позволяет экономить на топливе и одной закладки дров или торфяных брикетов хватает от 5 до 12 часов в зависимости от модели.

Здесь приведены только два вида временных источников тепла, которые по своим характеристикам, техническим возможностям, ценовому диапазону больше всего похожи на чудо-печку на солярке. Какой именно печке отдать предпочтение для временного отопления своего гаража или дачи, это дело каждого собственника в отдельности.

Меры безопасности

Обратите внимание, что при установке дизельной печки следует учитывать правила техники безопасности и рекомендации специалистов:

  • длина дымовой трубы должна составлять не менее 4 м;
  • вместо дизельного топлива допускается использование отработанного масла;
  • печь нуждается в периодической очистке – каждые две недели при регулярном использовании;
  • для растопки требуется пропитанная соляркой ветошь или кусок газеты – ее нужно поджечь и поместить в камеру сгорания, остальное топливо воспламенится по достижении необходимой температуры;
  • отапливаемое помещение нужно защитить от сквозняков, но при этом обеспечить качественное проветривание;
  • токсичные продукты горения образуются только в процессе розжига – для них можно соорудить специальный отвод;
  • устанавливать печь нужно на расстоянии от легковоспламеняющихся объектов, во избежание пожара;
  • вокруг печи со всех сторон нужно ставить не менее 50 см свободного пространства.

Дизельный обогреватель из листового металла

Внешне дизельные печи для гаража из металла выглядят как два диска, состыкованные между собой трубкой с множеством отверстий и отводящей трубой для продуктов горения сверху. Собирают прибор из двух емкостей, которые соединяют между собой фитильной чашей, то есть широкой трубой с отверстиями для подачи воздуха и отвода дыма.

Дизельное топливо поступает в фитильную емкость из топливного резервуара самотеком. В ней дизтопливо разогревается и превращается в смесь газа и воздуха. Она поступает в камеру горения, где и воспламеняется. В качестве теплообменника выступает спираль, помещенная в верхней части камеры сгорания. Она может раскаляться до 800 ℃. Отходы выводятся через дымовую трубу.

дизельная печка

Такая конструкция безопасна, экономна и не вредит окружающей среде. Для сборки требуется 2 листа металла 5 мм. Дымовую трубу размещают далеко от дверцы, в ней два колена, вложенные друг в друга. Емкость, расположенная снизу – это топка и топливный бак. Горючее в нее заливают через отверстие. Объем емкости – от 2 до 12 литров.

Печка из патрубка и трубы

В верхней части конструкции вырезают отверстие, к которому прикрепляют дверцу. С ее помощью контролируют подачу воздуха и, соответственно, силу горения топлива. Теплообменником в данном случае выступает труба и верхняя часть конструкции, которая может накаляться до 800 ℃. Сверху к трубе приваривают патрубок, на котором устанавливают вытяжную трубу из оцинкованной стали. Если сделать ее съемной, в дальнейшем трубу будет легче чистить.

Нижнюю крышку для верхнего элемента печи изготавливают из листового металла толщиной 6 мм. Для этого вырезают круг сечением 35,2 см. В этом круге недалеко от края прорезают отверстие диаметром 10 см, в которое будет монтироваться патрубок длиной 13 см. От центра круга до середины отверстия должен быть отступ в 11 см. Из того же металла нужно вырезать прямоугольник 7×33 см,, который послужит перегородкой. Ее нужно приварить ближе к отверстию для патрубка.

После этого приступают к изготовлению горелки. В ее нижней части выполняют 48 отверстий сечением 9 мм, расположенные в 6 рядов по 8 штук. Отступы между рядами – 6 см. Труба вставляется в крышку топливника, изготовленную из листового металла толщиной 4 мм. Сварочные работы в данном случае не требуются – достаточно лишь подогнать соединение до плотности напильником и болгаркой.

В топливной емкости тоже нужно сделать отверстие для выхлопного патрубка 16 см длины. Ее верхнюю и нижнюю часть плотно соединяют, но не приваривают. Сверху надевают уплотнительное кольцо сечением 35,4 см.

В конце топливный бак приваривают к горелке. На отверстии для заливки топлива делают небольшую заслонку. В нижней части к баку приваривают ножки из уголков.

Источники

  • https://ventilsystem.ru/klimaticheskaya-texnika/obogrevateli/na-solyarke.html
  • https://cotlix.com/pech-na-solyarke-dlya-obogreva-pomeshhenij
  • https://teplospec.com/pechi-kaminy/chem-khorosha-dizelnaya-pechka-vidy-osobennosti-konstruktsii.html
  • https://tehrevizor.ru/kak-vybrat/klimaticheskaja-tehnika/kak-vybrat-obogrevatel-na-solyarke.html
  • https://househill.ru/kommunikacii/otoplenie/pechi/dlya-garazha/na-solyarke.html
  • https://kaminguru.com/pech/kak-sdelat-na-soljarke.html
  • https://kaminguru.com/pech/sozdanie-chudo-pechi.html
  • https://bestpechi.ru/pech-na-dizelnom-toplive
  • https://sovet-ingenera.com/otoplenie/pechi/chudo-pech-na-solyarke.html
  • https://housetronic.ru/otoplenie/pechi/zhidkostnye/na-solyarke.html
  • https://teplo.guru/pechi/zhidkostnye/chudopech-na-solyarke.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
