Стандартная складная лестница-трансформер

Содержание

Складные лестницы могут быть выполнены из дерева и металла (алюминий). Сочетание этих материалов даёт наилучшие результаты. Для деревянных моделей нужно использовать массивную древесину. Толщина должна составлять не менее 2 см. Дерево не следует использовать, когда складная лестница слишком часто эксплуатируется, потому что это приводит к быстрому износу. В этом случае лучшим вариантом является изделие из металла.

Чердачная лестница с люком своими руками чертежи
Пластиковые аксессуары также используются для предотвращения трения компонентов во время трансформации и герметизации, когда приспособление находится в сложенном виде. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.

Складные модели можно открывать вручную или автоматически, используя электрический привод. Часто с ручным приводом к механизму прикрепляется груз, что значительно облегчает процесс сборки изделия, он как бы затягивает лестницу в специальную нишу и, наоборот, плавно опускает ее, компенсируя вес.

Основными требованиями к таким приспособлениям являются их компактные размеры и высокая прочность. Кроме того, эстетика модели важна — хороший лестничный трансформатор должен сливаться с потолком.

Стандартные размеры лестниц:

  • Ширина. Оптимальная стандартная ширина составляет около 65 см;
  • Высота лестницы. Не рекомендовано использовать изделие с высотой более 3,5 метра, потому что тогда пострадает жёсткость конструкции и падение с этой высоты может привести к травмам. Процесс его опускания или подъёма будет неудобным. В этом случае вам все равно придётся отдать предпочтение монолитной лестнице;
  •  выдвижная лестница на чердак
    Количество шагов. Обычно это 14 или 15;
  • Расстояние между ступеньками. Считается, что нормальная ширина шага составляет 19,3 см. С большим или меньшим значением лестницу будет неудобно использовать;
  • Толщина ступеней составляет от 18 до 22 мм;
  • Угол приспособления. Стандартным считается значением от 60 до 75 градусов. С большим наклоном лестница будет опасна для использования, с меньшим — приспособление будет занимать много места;
  • Складная модель должна выдерживать вес не менее 150 кг;
  • Шаги должны быть параллельны полу и не скользить.

При покупке складных приспособлений необходимо учитывать, что параметры продукта должны соответствовать размерам крышки люка, иначе складывающиеся детали коснутся отверстия. Оптимальным является люк, в котором встроена скользящая модель шириной 70 см, а длиной — 120 см. При меньшем размере отверстия неудобно будет подниматься. Если размеры люка велики, возможны большие потери тепла. Поскольку чердак является неотапливаемой комнатой, необходимо обеспечить хороший тепловой и паровой барьер.

Выбирая угол приспособления, важно учитывать, что чем меньше он, тем больше необходимо сделать размеры чердака и тем больше должна быть лестница в развёрнутом состоянии.

Складная модель должна быть прочной и надёжной. Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение.

Раздвижные лестницы для чердака

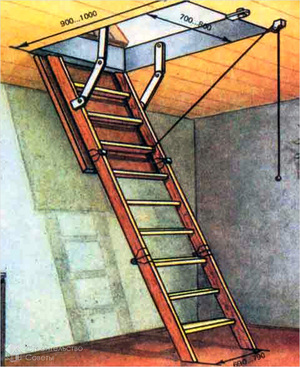

Размеры раскладной лестницы на чердак
Скользящие раздвижные модели состоят из двух секций, одна из которых закреплена непосредственно на крышке люка, а вторая удлинена вертикально с помощью специальных направляющих.

Когда вы добавляете эту лестницу, одна секция будет сползать в другую, что вполне удобно. Единственным недостатком является громоздкая конструкция, которая требует широкого открытия на мансардном этаже.

Размышляя о складной лестничной системе, стоит помнить, что чердачные раздвижные лестницы могут отличаться по своему дизайну. В частности, принято различать следующие виды систем:

  1. Выдвижная. Такая система имеет компактную форму. Ее особенность заключается в том, что она раздвигается. Как правило, такие конструкции изготовлены из лёгкого металла. Это важное условие, так как все части находятся в движении и могут легко провалиться, если сила низкая. Если вы делаете выдвижную модель для чердака собственными руками, вы должны обратить пристальное внимание на точки соединения частей. Периодически необходимо смазывать шарниры, чтобы не образовывалась никакая коррозия, а также это нужно для более лёгкого преобразования.
  2. Телескопическая. Особенностью этой модели является то, что изделие легко разбирается и просто собирается. Модель относится к самым миниатюрным вариантам в сложенном виде. Рекомендуется изготавливать их из алюминия, так как это прочный и легкий металл. Основными частями изделия являются полые трубки, которые фиксируются одна на другой, а в сложенном виде трубочки просто входят друг в друга. К каждой трубе прикреплена секция ступеней, которые также выполнены из алюминия. Чтобы привести лестницу в нормальное рабочее состояние, достаточно ослабить защёлки и немного потянуть снизу. Телескопический дизайн считается самым простым, однако довольно сложно выполнить правильное соединение самостоятельно. Поэтому такие системы часто покупают на заказ.
  3. Секционная. Этот вид считается популярным и распространённым. Его чаще всего выполняют своими руками. Особенностью конструкции является то, что она состоит из 2−4 частей, соединённых в одну систему. Если изделие состоит из двух разделов, то части разгибаются в соответствии с принципом книги, если элементов больше двух, они раздвигаются как буклет. Другим вариантом этой конструкции является, что части проталкиваются друг над другом, но не как в случае телескопической лестницы, когда трубки входят друг в друга, а просто элементы, похожим образом, перекрываются. Такие модели нельзя отнести к очень компактным продуктам, поскольку пространство для них требуется больше, чем для других вариантов, но именно секционные модели считаются самыми надёжными и безопасными.

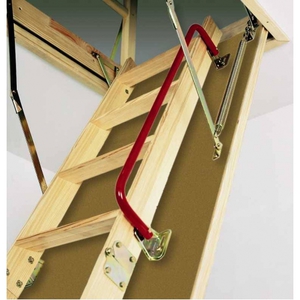

  4. Лестницы чердачные - особенности установки
    Раздвижная со складным механизмом
    . Подобные модели используют реже, чем другие, поскольку их дизайн довольно необычен и его можно использовать только со специальными навыками. Особенностью изделия является то, что в его развёрнутой форме он похож на стационарный лестничный пролёт. Для его установки требуется много места. Система состоит из строки и шагов, закреплённых на ней с помощью сложных крепёжных элементов. Чтобы изделие выглядело нормально, вам нужно исправить тетиву, а затем поместить на неё шаги. И для того, чтобы собрать структуру, сначала нужно отложить шаги, а затем удалить строку, что не всегда возможно сделать быстро и легко.

Основными являются следующие типы изделий:

  • деревянные;
  • металлические;
  • композитные.

Выбор типа лестницы

Основным критерием выбора вида приспособления является соответствие нужной высоте установки. Размер и высота лестницы определяются от пола комнаты до потолка. Для установки чердачной модели определяются размеры отверстия. Это будут размеры отверстия непосредственно в потолке. Чердачная модель может быть установлена в бетонных и деревянных проёмах.

Производители лестниц предлагают широкий спектр чердачных моделей. В любом случае монтаж и сборка изделия будет зависеть от материала производства и конструктивных особенностей, предложенных изготовителем.

Необходимые инструменты и материалы

Можно изготовить лестницу собственными руками. Для выполнения работы потребуются специальные инструменты и материалы:

  • Цены на чердачные лестницы.
    ножовка по дереву;
  • пистолет с монтажной пеной;
  • набор отвёрток или отвёртку с набором бит;
  • различные саморезы, анкеры;
  • рулетка;
  • петли;
  • бруски толщиной 20−30 мм.

Простая конструкция приспособления

Современная лестница, ведущая на чердак, уже является не громоздкой стационарной структурой, а совершенно новой мобильной и практичной моделью. Для изготовления чердачных моделей выбирается наиболее простой и доступный дизайн, например, можно сделать двухсекционную складную лестницу.

Изготовление складной лестницы на чердак своими руками начинается с измерений. Для этого измерьте высоту помещения, а также ожидаемый угол приспособления. Напомним, что угол наклона достигается эмпирически. Как показывает практика, этот угол равен 30 градусов.

Высота до потолка должна быть 2,5 м, а длина лестницы — 3,0 м. Осторожно нарисуйте чертеж лестницы. Для изготовления рекомендуется использовать бревна для наклонного шва по ширине, крепления, верхние дверные петли, а также доски для ступеней.

Кроме того, нужно приобрести складные подвески, которые фиксируют крышку люка. Подготовив необходимые материалы, начинаем создавать приспособление. При работе следует учитывать высоту и ширину самой лестницы, а также количество шагов. Этапы фиксируются традиционным способом с двух сторон. Это может быть использование метода крепления «пика-канавки» или использования винтов и клея. На шаге рекомендуется нанести или наклеить противоскользящую прокладку. Установка приспособления начинается с крепления под потолком. Два стержня, равные по ширине лестнице, соединяются друг с другом контурами.

Основным недостатком этой раскладной лестницы является ее внешний вид, так как видны все крепёжные элементы и стержни.

Создание люка

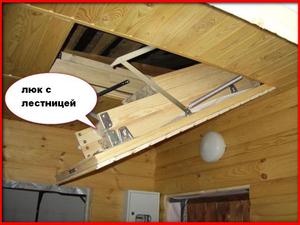

Люк на чердак утепленны

Сделать складную модель на чердак своими руками не так сложно, как может показаться на первый взгляд.

При изготовлении деревянной лестницы необходимо взять твёрдую древесину (дуб, бук, ясень, лиственницу) толщиной не менее 2 сантиметров. Люк — основа любой чердачной лестницы.

Вы можете сделать люк своими руками, применив следующие материалы:

  • бруски 50×50 мм;
  • фанеру.

Во-первых, нужно знать параметры ширины и длины отверстия, для которого сделан люк, а затем добавить 6−8 миллиметров к полученным значениям.

Порядок работы следующий:

  • определите местоположение и размер будущего люка;
  • дальше нужно разрезать брус на 4 части требуемых размеров;
  • вырезать канавки на концах балок;
  • дальше смазываем пазы клеем и соединяем балки, укрепляем шовное место с помощью винтов;
  • затем фиксируем фанеру;
  • попробуйте посадить приспособление на люк;
  • чтобы закрыть люк хорошо, проткните защёлку в крышке;
  • чтобы открыть люк, нужно сделать ручку, которая вставляется в отверстие и нажимает защёлку.

Складные лестницы сегодня получили широкую популярность, так как они сочетают в себе сразу два важных преимущества: экономию пространства в комнате из-за сборной лестничной системы и возможность комфортного и безопасного доступа к чердаку. Какими бы ни были функции чердака в вашем доме, на него можно забраться только с помощью лестницы, которая станет связующим звеном между двумя этажами.

Разные варианты чердачной лестницы

Полноценный тип конструкции с удобным углом подъема (30…40 градусов к горизонтали) – роскошь, доступная владельцам больших домов. Всем остальным приходится обходится винтовыми, прямыми крутыми (почти вертикальными), складными и приставными лестницами. Рассмотрим особенности каждого варианта:

  • винтовая лестница – занимает немного места, достаточно удобна для подъема/спуска. Однако поднять габаритный предмет по закручивающимся спиралью ступеням крайне сложно, почти нереально, даже если размер люка в полу чердака соответствует размерами предмета;
  • прямая крутая – подниматься по ней менее удобно, чем по винтовой, хотя в зависимости от конструкции уровень комфорта можно поднять до вполне приемлемого. Подъем вещей и грузов возможен с помощью простых подъемников – например, веревки с воротом или просто ремней. Габариты поднимаемых предметов ограничены размером люка;
  • складная – все то же, что и для прямой крутой. Большой плюс – в сложенном виде такая модель не занимает места в помещении, поскольку располагается под потолком;
  • приставная – вне моментов использования ее нужно где-то держать, поднимать/опускать по мере надобности. Это может быть неудобно.

Вывод? Удобнее всего при наличии достаточного свободного пространства использовать прямую крутую лестницу со ступенями «гусиный шаг». Если же места явно не хватает, удобнее применять складную модель. Лестницу на чердак своими руками несложно сделать что в одном, что в другом варианте, хотя стационарная модель немного проще в монтаже.

Монтаж готовых и полуготовых конструкций

Если средства не ограничены жестко, можно купить готовый к сборке комплект модульной лестницы, прямой, Г-образной, винтовой или с забежными ступенями – в зависимости от конфигурации помещений.

Варианты лестницы на чердак

Комплекты поставляются со всеми креплениями, для разного межэтажного расстояния. Обычно силовая структура изготавливается из металла, ступени – из дерева. В зависимости от стоимости, дерево может быть полностью обработано и готово к использованию или же в виде «полуфабриката» – под шлифовку и лакировку/покраску.

Модульная лестница

К сборочному комплекту обязательно прилагается инструкция по монтажу, отличающаяся у разных производителей. Поэтому все рекомендации по работе лучше брать непосредственно в инструкции.

Монтаж чердачной лестницы инструкция 2

Сборка чердачной лестницы своими руками займет один-два дня.

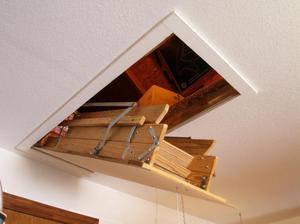

Еще проще и быстрее смонтировать по месту готовую складную лестницу на чердак. Они продаются полностью готовыми к установке, часто вместе с крышкой люка. Изготовленные из дерева, металла или комбинации материалов, в сложенном виде такие лестницы убираются под потолок и занимают совсем немного места.

Складные лестницы на чердак

Выдвижная лестница

Чтобы смонтировать модель, необходимо установить на место (в заранее подготовленное в перекрытие отверстие нужного размера) крышку люка с закрепленной на ней сложенной лестницей и дополнительно зафиксировать так, чтобы нагрузка распределялась равномерно.

Подробно процесс монтажа одной из моделей показан на видео.

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

  • массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
  • доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
  • для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
  • если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
  • элементы для крепления.

Чертеж лестницы

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

  • электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
  • шлифмашинка или наждачная бумага для обработки досок и брусьев;
  • шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
  • в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин.

Последовательность работ по созданию лестницы на чердак из дерева:

  1. с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц;
  2. вырезают ступени и, при необходимости, подступенки под размер;
  3. засверливают/фрезеруют отверстия для крепежа. Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза. Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы;
  4. монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа.

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

Чтобы лучше разобраться, как сделать чердачную лестницу, рекомендуем посмотреть видео.

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Эскиз лестницы на тетивах

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

Чертеж лестницы

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

Разберем создание складной конструкции с люком. Как видно из фото, модель состоит из трех секций. Одна жестко закреплена на откидной крышке люка, две укладываются на нее. Таким образом:

  1. длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
  2. откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
  3. поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

Лестница на чердак раскладная

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Чертежи складной лестницы на чердак

Сама последовательность изготовления лестницы проста:

  • отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
  • в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
  • монтируются ступени;
  • на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Петли скрепления элементов лестницы

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Подпружиненный механизм

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Сборка лестницы

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Крепление выдвижной лестницы

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного.

Монтаж готовой выдвижной лестницы

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Порядок установки лестницы

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Крепление

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Обрезка нижней секции

Обрезка нижней секции

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.

Интересные детали конструкции

Разобравшись, как сделать лестницу на чердак, вы наверняка задумаетесь – а как утеплить люк, если чердак холодный?

Мастера рекомендуют такую схему: крышка (без установленных секций лестницы) обивается утеплителем и пароизоляцией. Дополнительно под крышку по периметру люка монтируют уплотнитель. Это снизит уровень шума при закрывании люка и поможет избежать сквозняков.

Утепление в лестнице

При лакировке деталей стоит подумать о безопасности подъема и спуска – гладкая, глянцевая поверхность этому отнюдь не способствует. Поэтому лучше наклеить или прикрепить на ступени специальные противоскользящие накладки. Если планируется частый подъем/спуск в грубой обуви, ковровые или резиновые накладки лучше заменить на металлические с резиновой вставкой и защитным уголком.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

стационарная чердачная лестница
Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

  • Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

складная ножничная

  • Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

телескопическая чердачная

  • Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

чердачная раскладная

  • Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

складная лестница
Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

переносная лестница

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

двухсекционная лестница на чердак
крепление ступеней к тетиве

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

складная чердачная лестница
Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

складная 3х секционная лестница
В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

чердачная лестница
Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

элемент чердачной лестницы
Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

элемент чердачной лестницы
Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

закрепление люка чердачной лестницы
Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

подготовка тетивы
Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

элементы тетивы
Каждая часть конструкции стягивается саморезами с использованием столярного клея.

части складной лестницы
Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

крепление для складной лестницы
Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

сборка складной лестницы
Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

складная лестница на чердак с люком

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

Виды чердачных лестниц с люком

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Современные лестницы с люком

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все “прячущиеся” чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

В общем же вся конструкция выглядит примерно так:

Чердачный люк с лестницей своими руками

Пошаговая инструкция по конструированию

Самыми прочными и практичными признаны такие лестницы, которые сделаны на металлической основе с деревянными ступеньками. В домашних условиях, конечно, нечто подобное соорудить сложно, а вот работа с деревом под силу каждому.

Шаг 1. Планируем и проектируем

Итак, для начала внимательно рассмотрите заботливо приготовленные для вас схематические иллюстрации:

Чердачный люк для лестницы
Чердачный люк для лестницы своими руками

У вас сложилось понимание, как именно будет выглядеть проем чердачного люка и с какой стороны к нему будет крепиться лестница? Тогда идем дальше.

Шаг 2. Подбираем крепление для люка и лестницы

Именно от прочности и качества механизма зависит то, насколько легко будет открываться люк, и насколько он будет выдерживать возложенные на него нагрузки. Самый простой механизм из всех существующих в этом плане – это петли и защелки. Разница лишь в том, как именно вы расположите их: по длинной стороне створки, или по короткой, и куда будет открывается сам люк – верх или вниз.

И здесь многие домашние умельцы идут на такие хитрости: они используют не простые мебельные петли, а приспосабливает автомобильные капотные, и получается крышка люка с пружинным механизмом ничуть не хуже, чем у самых дорогих промышленных вариантов. Такая пружина помогает поднимать тяжелую лестницу с люком и фиксировать ее в нужном направлении.

Т.е. каждый раз, когда вы будете подниматься на чердак, вам уже не нужно будет применять особых усилий, чтобы поднять обычно массивную крышку люка.

Установка чердачного люка и лестницы самостоятельно
Как спрятать лестницу над люком

Вдобавок, совсем не лишним будет кронштейн, который поможет зафиксировать открытый люк в определенном положении. Таким образом, вы не позволите люку открывается на больший угол, чем он рассчитан, и отлетевшая вниз крышка не стукнет случайно проходящего мимо человека по голове.

Крепежные элементы для чердачных лестницы

Еще вы можете применить для массивного чердачного люка так называемый газовый лифт – такие приспособления сегодня активно продаются для тяжелых дверей. Все это тоже поможет легко открывать и закрывать люк наверх, а еще газовый лифт просто не позволит опускаться крышке быстро резко.

Ведь бывают ситуации, что человек решил спуститься с чердака по приставной лестнице, стал закрывать за собой крышку люка, а та под своей тяжестью попросту захлопнулась. Результат – сотрясение мозга и быстрый полет вниз. Подумайте над этим, ведь подобного легко избежать.

В качестве фиксатора крышки люка вы также можете применить стальную цепочку, как здесь:

Какое нужно крепление для чердачного люка с лестницей?

Шаг 3. Устанавливаем пружинный механизм

Также обязательно необходимо продумать для складной лестницы не только ее составные элементы, но и главный пружинный механизм. Речь идет о таком приспособлении, которое обеспечит надежную фиксацию всей конструкции лестницы в закрытом положении на чердаке.

Но учтите, что чем крепче и тяжелее получится такая фиксация, тем больше усилий вам потом придется прикладывать, чтобы раскрыть лестницу и развернуть ее. И тем больше будет нагрузка уже на сам механизм, а он не вечен.

Чердачная лестница с пружинным механизмом
Какое нужно крепление для чердачного люка с лестницей?

Еще один важный момент: чем больше наклон самой лестницы, тем больше будет оказываться нагрузка на место крепления ее к перекрытию чердака. Самая маленькая нагрузка будет при угле установки в 90 градусов. Но лестницу так не установить, конечно же, поэтому оптимальный угол, на который вы можете ориентироваться, находится в диапазоне от 65 до 75 градусов.

Шаг 4. Изготавливаем чердачный люк

А теперь продумайте конструкцию самого люка. У него могут быть одна крыша или две (верхняя и нижняя), дополнительные удерживающие механизмы и даже дистанционное управление.

Вот подробная пошаговая инструкция, которой вам удобно будет пользоваться:

  • Шаг 1. Сделайте необходимые замеры и начертите их на фанере.
  • Шаг 2. Изготовьте боковые стенки путем нанесения клея на стыки будущего люка.
  • Шаг 3. Скрепите все детали шурупами.
  • Шаг 4. Снова промажьте все кромки ПВА и приклейте дно.
  • Шаг 5. Забейте для надежности скобы, при помощи строительного степлера.
  • Шаг 6. Сделайте из плиты МDF-распорку.
  • Шаг 7. Положите распорку в короб – так вы поймете, куда наносить клей.
  • Шаг 8. При помощи шурупов прикрепите распорку к подготовленному коробу.
  • Шаг 9. Начертите на дне короба линию и снова пройдитесь по разметке скобами.
  • Шаг 10. Прибейте дно к распорке.
  • Шаг 11. Положите на дно короба теплоизоляцию.
  • Шаг 12. Засуньте в щели короба оконный изолятор.
  • Шаг 13. При помощи степлера и шурупов прибейте крышку к коробу.

Вам также помогут наши мастер-классы, которые замечательно иллюстрируют процесс изготовления чердачных люков с лестницами из разных материалов и разных конструкций:

Как сделать чердачный люк своими руками
Как изготовить раму люка в потолке

Продолжение:

Изготовление чердачной лестницы с люком

Шаг 5. Устанавливаем люк и лестницу в проем

Был ли люк и чердачная лестница своими руками изготовлены, или же вы решили не заморачиваться и приобрели готовую конструкцию, в любом случае сейчас вам придется столкнуться с одинаковыми сложностями в процессе их установки.

Итак, если перекрытие вашего чердака сделано из бетона, проем для выхода на крышу нужно делать заранее – вырезать его потом будет сложно. А вот в деревянном перекрытии люк следует устанавливать между несущими балками, расстояние между которыми – не менее 60 сантиметров, но не более 1 метра.

Важно, чтобы при подъеме и спуске человека по такой лестнице вся нагрузка была равномерно распределена между балками, поэтому люк с лестницей устанавливать необходимо так, чтобы крышка открывалась параллельно балкам, но не поперек им. Как здесь:

Как изготовить люк для чердака самостоятельно

Еще один пример монтажа люка с лестницей в деревянном перекрытии:

Утепленный люк для чердака

Как вы видите, при помощи деревянных треугольников (косынок) по углам крышки люка была сооружена специальная ниша, в которую потом будет вложен утеплитель.

Как установить чердачную лестницу с люком

По сути, все это – работа одного дня для опытного мастера и замечательная практика для начинающего. Смело приступайте!

Устройство пожарных лестниц для чердака

Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.

Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.

Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.

Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:

Как установить лестницу с люком на утепленный чердак

По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:

  • Петли здесь монтируется только с верхней стороны, и никогда с нижней.
  • Также створка должна открываться только наверх.
  • Коробка делается усиленной, углового типа.

Виды и группы по времени противостояния огню

По огнеупорности чердачные люки также делятся на три основные группы:

  1. Первая группа. Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
  2. Вторая группа. У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
  3. Третья группа. Хорошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.

Требования к изготовлению пожарного люка и лестницы

Особые требования предъявляются у таких изделий к зазору крышки люка к чердачному перекрытию: он должны быть минимальными. А сама коробка может быть даже деревянной, только если она сама была предварительно пропитана огнезащитными составами. Но чаще всего такие лестницы изготавливают из металла толщиной от 1-2 миллиметра до 2 миллиметров.

Естественно, чем тоньше металл, тем меньше он сможет противостоять огню. Согласитесь, если стены уже объяты пламенем, и выхода из окон или дверей нет, тогда лестница, по которой можно сбежать на чердак, уж точно должна быть целой, а не зажечься, как спичка.

А еще часто не знают о таком моменте. Никаких специальных отдельных ГОСТов на производство подобных конструкций из лестниц с люком не существует. Есть только рекомендации, и отдельные испытания на огнестойкость. Туда входят такие конкретные понятия, как материал изготовления лестницы с люком, наличие специального уплотнителя, которые не позволят распространяться огню, не поддерживающий горение теплоизолирующий материал. Все это прописано в современных СНиПах 2.01.02-85.

А напоследок мы приготовили для вас вот такой приятный бонус, который поможет легко поднимать по лестнице любые предметы:

Подъемный механизм для чердачной лестницы


Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Чердачные лестницы своими руками

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

  1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
  2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
  3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Устройство и чертежи складной чердачной лестницы

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

  • Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
  • Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
  • Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
  • Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
  • Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Чертежи складной лестницы для чердака

Далее изготавливаем чердачный люк:

Изготовление чердачного люка и механизма открытия

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка. На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера. Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы. Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка. Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

Изготавливем механизмы открывания чердачной лестницы своими руками

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней. Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Изготавливаем чердачную лестницу своими руками

Шаг 2. Разрезаем тетивы по намеченным линиям. Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве. Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы. Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

Изготавливаем и монтируем петли для чердачной лестницы своими руками

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

Сборка и установка складной чердачной лестницы своими руками

И еще одно пошаговое руководству по монтажу:

Пошаговое руководство по монтажу чердачной складной лестницы

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Чердачные лестницы своими руками

Чердачная лестница с люком своими руками чертежи

Конструкции мансардных лестниц бывают разными по типу – монолитные, переносные, складные. Стремянку и приставную лестницу сделать легко, но они имеют ряд недостатков. Такие изделия постоянно загромождают проход и их нужно куда-то убирать, перетаскивать и затем ставить заново. Монолитные лестницы очень удобны в эксплуатации, но не в каждом доме можно поставить такое громоздкое приспособление, занимающее большое пространство. Давайте рассмотрим созданные своими руками складные мансардные лестницы. Если у вас небольшая дача, а чердак используется лишь изредка, то такая конструкция будет самым уместным и эффективным приобретением.

Лестница на чердак своими руками

  1. Рассмотрим оригинальную конструкцию люка на чердак, совмещенного с лестницей. Для изготовления люка нам понадобится лист фанеры толщиной 10 мм и деревянный брус 50х50 мм. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  2. Детали скрепляем саморезами, предварительно все, промазав клеем. Косынки из фанеры служат для того, чтобы не ушла диагональ. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  3. Для шарнирного механизма нам понадобятся металлически заготовки – толстый уголок, полоса и кусок листового металла. Нужно замерить угол открывания лестницы и сделать шаблон из картона. Опытным путем определяем место нахождения отверстий и сверлим их с помощью дрели. Края полосы округляем и зачищаем, обрезаем до нужной длины. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  4. Некоторые детали у нас совпадают по размеру, сделав первый механизм, второй изготовляем с помощью струбцины, скрепив пару заготовок вместе и высверлив нужные отверстия. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  5. Добиваемся того, чтобы получалась пара идеальных зеркальных рычажных систем. Чердачная лестница с люком своими руками чертежи
  6. Прикручиваем механизм открывания люка и проверяем его работу. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  7. Теперь можно сделать непосредственно саму чердачную лестницу своими руками. Определяем максимальный угол открывания люка, и производим на брусках разметку. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  8. Соединив их вместе, высверливаем отверстия и разрезаем заготовки по нужному размеру в местах соединения сегментов лестницы. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  9. Делаем ступеньки, шлифуем края фрезером. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  10. На тетивах выполняем углубления (около 5 мм) в местах крепления ступеней. Чердачная лестница с люком своими руками чертежи
  11. Крепим к тетиве ступени. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  12. Производим монтаж механизма складывания лестницы. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  13. Соединяем сегменты лестницы вместе. Чердачная лестница с люком своими руками чертежи
  14. Проверяем, как складывается лестница, насколько слаженно работает рычажный механизм, насколько точно совпали высверленные пазы с болтами. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  15. Крепим лестницу к люку. Чердачная лестница с люком своими руками чертежи
  16. Устанавливаем рычажно-пружинный механизм для облегчения открывания люка. Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
    Чердачная лестница с люком своими руками чертежи
  17. Наша лестница готова, можно проверить ее работу. Затем стоит ее разобрать на запчасти, нанести грунтовку и два слоя лака на все деревянные заготовки. Производим окончательный монтаж лестницы. Чердачная лестница с люком своими руками чертежи

Хорошие хозяева уже давно поняли, что совершенно необязательно выходить во двор, чтобы взобраться на чердак. Особенно это актуально в зимнее время или когда идет сильный дождь. Лестница на мансарду. сделанная своими руками и расположенная внутри дома, имеет и другие преимущества — чердачное помещение значительно меньше охлаждается в холодную пору, что очень важно в целях экономии денег на теплоносители.

Чердачная лестница с люком своими руками чертежи

Несравненным украшением классического или современного интерьера станет изысканная деревянная лестница. Конечно же, такая роскошь далеко не всем по карману, однако более простую модель можно сделать и своими руками, приложив немного усилий. В этом вам поможет наш мастер-класс.

Чердачная лестница с люком своими руками чертежи

Непревзойденной деталью вашего интерьера может стать фреска на стене, которую, к тому же, можно выполнить своими руками, имея некоторые знания и запас свободного времени. Справиться с такой задачей вам поможет наша статья.

Чердачная лестница с люком своими руками чертежи

Зачастую во время старая дверь без сожаления снимается и выбрасывается. И совершено напрасно – при творческом подходе вы легко сможете подарить ей новую жизнь. Как отреставрировать старую дверь, расскажет мастер-класс.

Чердачная лестница с люком своими руками чертежи

Для того, чтобы придать интерьеру ванной комнаты или кухни необычный вид, можно декорировать кафель с помощью техники декупаж. Расскажем, как делать такую необычную плитку своими руками.

Как сделать своими руками чердачную лестницу с люком

Чердачная лестница с люком своими руками чертежи
Что такое чердак? Известно, что в наших краях чердак может стать чем угодно – складом, мастерской или жилой комнатой.

Все зависит от возможностей помещения и вашей фантазии, но одно можно сказать определённо – чердачное пространство нужно использовать. Как оборудовать вход на чердак своими руками?

Обустройство входа на чердак

Чердачная лестница с люком своими руками чертежи
Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате. Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной. вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц. самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Простая лестница из двух частей своими руками

Чердачная лестница с люком своими руками чертежи
Это лестница, которая состоит из двух секций. одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

  1. Ножовка по дереву.
  2. Измерительные приборы (рулетка).
  3. Обычная деревянная лестница.
  4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
  5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
  6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

  • Первый брусок соединяем с верхним концом лестницы при помощи петель.
  • Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

Чердачная лестница с люком своими руками чертежи
Чердачная лестница с люком своими руками чертежи
Чердачная лестница с люком своими руками чертежи
Чердачная лестница с люком своими руками чертежи
Чердачная лестница с люком своими руками чертежи

Складная лестница на шарнирах своими руками

Чердачная лестница с люком своими руками чертежи
Это раскладная чердачная лестница с люком, состоящая из трёх секций. а также чердачный люк. Такой вариант очень привлекателен буквально для любого помещения.

Вам понадобится определить, каков будет проём под люк, учитывая пожелания и габариты предполагаемых посетителей чердака. К примеру, проём для лестницы будет равен 125 x 70 см.

Для того чтобы вырезать люк правильно, нужно добавить по 7 мм с каждой из сторон. Люки лестницы на чердак должны хорошо закрываться. не нарушая теплоизоляции.

  • бруски 5 x 5 см – 2 коротких и 2 длинных;
  • фанера толщиной 1 см по размеру люка.

По концам каждого бруска нужно сделать выпил на половину толщины, соединяя клеем и саморезами в идеальный прямоугольник. Из подручных средств, чтобы не съехала диагональ, можно приладить временные треугольники из тонкой фанеры. После прикручиваем лист фанеры по размеру прямоугольника.

Вместо замков мы используем дверную защёлку. любую дверную ручку или цилиндр подходящей формы. Защёлка хорошо держит люк закрытым и просто открывается. Чтобы удобно открывать люк, не используя стремянки и табуреты, эту ручку нужно сделать особо. В специальное отверстие нужно вставлять длинную цилиндрическую ручку, открывая люк, стоя на полу.

Изготовление шарниров для открытия люка

Чердачная лестница с люком своими руками чертежи
Все комплектующие для открывающего люк механизма, можно купить готовыми, а также сделать самостоятельно.

Для того чтобы выполнить все самостоятельно, нужно прикинуть размеры и углы при помощи картонного макета. Делаем детали из картона, на них можно потренироваться с длиной шарниров, чтобы люк мог открываться на необходимый угол. На основе полученного макета делаем механизм для открывания люка.

Основное – это опытным путём определить длину шарниров. поскольку этот тип чердачной лестницы предполагает именно шарнирный способ. На чертежах можно увидеть как устанавливается шарнир, логика его работы очень проста – он помогает плавно открывать и закрывать люк.

Необходимые подручные материалы, которые можно найти в каждом гараже:

  1. Металлический уголок – 2 шт.
  2. Листовой металл.
  3. Металлические полоски по 2 см шириной – 4 шт.

Берём две узкие металлические полоски и дрелью проделываем отверстия под М10 болт. Собираем детали между собой попарно, слегка стягивая их. Используя измерительный столярный прибор малку, вымеряем угол открытия люка и раздвигаем наши механизмы точно на этот угол.

При помощи лобзика вырезаем ту часть металла, которая будет перекрываться уголком. Убираем лишнюю длину металлических полос, концы скругляем. После обработки и удаление лишнего металла, собираем механизм – теперь уголок будет застопориваться в определённом положении. Оба механизма для двух сторон точные копии друг друга. но только зеркально обращены.

Механизм фиксации чердачной лестницы

Шарнирный механизм получается надёжный, останавливающий люк с лестницей в нужном положении благодаря уголку.

Но для большей надёжности и плавности открывающего механизма нужно добавить ещё один простой механизм, похожий на руку.

Для «руки» понадобиться:

  • Длинные полоски металла, шириной в 2 см – 4 шт.
  • Уголок-2 шт.

На конце одной из полос нужно приварить металлическую деталь, на которую будет упираться эта полоска, а уголок будет играть роль опорного элемента. Делаем простые шарниры, которые при открытом люке будут сохранять угол изгиба, держа при этом часть веса конструкции.

Чтобы нагрузка между двумя разными шарнирами распределилась равномерно, нужно закрепить этот узел правильно. Так, его нужно зафиксировать при полностью развёрнутых первых шарнирах.

Устройство чердачной лестницы

Чердачная лестница с люком своими руками чертежи
Осталось изготовить саму чердачную лестницу, она должна быть на 35 см длиннее расстояния от пола до люка.

Складная лестница будет состоять из трёх секций, длину которых важно рассчитать правильно. Первая секция равна размеру люка, вторая секция немного короче первой (она не должна задеть потолок при раскладывании). Третья секция равна остаточному отрезку.

Материалы для лестницы:

  • Доска дюймовка шириной в 10 см.

Угол наклона люка в открытом положении, который мы прежде уже измеряли малкой, переносим на доску. Так, мы отмечаем наклон для ступеней .

Приступим к разметке досок тетивы для ступеней по длинам секций согласно вышеописанному порядку. Доски нужно плотно прижать, скрепить молярным скотчем и разметить одинаково, делая наклоны ступеней в зеркальном отражении.

Секции будут скреплены опять же шарнирами, поэтому нужно просверлить отверстие для шарнирного болта них на каждой из секций с помощью пера на 25. Фрезером придаём всем граням законченный аккуратный вид. Доски распиливаем точно по секционной разметке.

Ступеньки нужно нарезать по ширине и отшлифовать. как и тетивы. На местах разметки под ступеньки нужно сделать углубления под них в 5 мм. Собираем все детали используя клей и саморезы ПШ.

Петли для складной лестницы

Чтобы собрать конструкцию в складной механизм нужно изготовить набор петлей.

  1. Металлические полосы шириной в 2,5 см – 8 шт.
  2. Болты для шарнира 8 мм и саморезы.

Чтобы петли служили и не сгибались, на четырёх полосах нужно дополнительно наварить сегменты такого же металла (примерно на 1/3). Делаем отверстия в каждой полоске – 2 небольшие под крепление на тетиву (одна снизу и одна под доваренным кусочком), и одну большую на 8 мм под шарнир (сверху).

Петли нужно закрепить, когда сама лестница лежит на ровной поверхности. Петля должна быть закреплена так, чтобы шарнирный болт лёг в ранее высверленную ямку. а концы были по краю тетивы. Так закрепите все четыре петли.

Монтаж лестницы

Собираем все элементы и устанавливаем на свои места, причём первый сегмент лестницы стационарен и его нужно прикрепить с помощью уголков к крышке люка.

Проверяем работу механизма, если вас всё устраивает, то снова разбираем для обработки. Древесину лакируем, металл грунтуем и красим .

Как видите, ничего сложного в создании чердачной лестницы своими руками нет, тем более, когда в интернете доступны фото чертежей. Все детали из металла можно сделать самим, а ещё проще купить готовыми. Тогда и вовсе одно удовольствие – остаётся только собрать этот конструктор.

Как построить чердачную лестницу

  • Выбор места под чердачную лестницу
  • Выбор материалов и инструментов
  • Первый способ строительства
  • Второй способ строительства

Чердаки обустраивают как в жилых домах, так и во всевозможных хозяйственных постройках. Чердачная лестница как раз и является идеальным вариантом, однако складные конструкции, стоящие больших денег, лучше не выбирать. Стоит сказать, что чердачная лестница, своими руками обустраиваемая, подразумевает наличие чердачного люка, открывающегося наверх. Хорошо, если он будет расположен возле стены. Перед тем как сделать чердачную лестницу своими руками, необходимо определиться с назначением чердака.

Чердачная лестница с люком своими руками чертежи

Чертежи чердачных лестниц.

Конструкция обычно состоит из нескольких секций. Чаще всего делается эта чердачная лестница своими руками, она раскладывается вручную или автоматически с помощью электропривода. Основным преимуществом таких лестниц является их компактность, дешевизна и простота эксплуатации. Если поставить на чердачные лестницы своими руками запорный замок, можно ограничить доступ на чердак или мансарду детям.

Чердачные лестницы в обязательном порядке должны соответствовать негласным требованиям, основывающимся на правилах техники безопасности.

Конструкция должна иметь достаточную прочность и обеспечивать безопасный спуск и подъем. Некоторые типы лестниц при всем своем красивом внешнем виде не являются функциональными. Например, винтовые лестницы неудобны для пожилых людей. Хорошо, если лестничный проем будет достаточно большим – это позволит установить широкую лестницу. С другой стороны, слишком большой проем приводит к большим теплопотерям, поэтому крышку чердака необходимо утеплить. Для обеспечения большей безопасности лестница должна иметь перила и поручни, накладки и противоскользящие выемки.

Выбор места под чердачную лестницу

Схема раздвижной металлической лестницы.

Чердачная лестница может находиться как внутри дома, так и снаружи – на внешней стене. Внутреннее расположение удобно тем, что лестницей можно будет пользоваться и в холодное время года. Важно, чтобы чердачная лестница не мешала жильцам дома. Поэтому не стоит устанавливать ее в комнате или на кухне. Лестница может располагаться в коридоре, холле, прихожей или другом предусмотренном для этого месте. Размер помещения должен позволять находиться в нем. Допустимым вариантом является расположение в гостиной, если мансарда или чердак будет использоваться нечасто. Однако при этом придется оборудовать отдельную зону, сделав ее закрытой. Лестницу можно оставлять открытой, если она является предметом интерьера, а не функциональной деталью.

Начиная выполнение расчетов размеров лестницы, необходимо представить в уме готовую конструкцию с окончательными размерами. Например, сооружая складную лестницу, необходимо учитывать ее размеры в разложенном состоянии. Сначала нужно замерить высоту от пола до потолка помещения. Дополнительные размеры также следует просчитывать. Зафиксируйте все эти моменты на бумаге и сделайте чертеж. Без чертежа вы можете запутаться и построить неправильную конструкцию. Следует помнить, что даже незначительная ошибка может сделать конструкцию неудобной и небезопасной.

Чердачная лестница с люком своими руками чертежи

Схема складной деревянной лестницы.

Ступени должны располагаться параллельно поверхности пола. В противном случае по ней будет сложно и небезопасно подниматься. Ступени не должны располагаться слишком далеко друг от друга. Размер ступени должен быть таким, чтобы по лестнице было удобно подниматься взрослым людям. Широкая лестница является более удобной, особенно если в доме есть дети. Ширина лестничного пролета должна быть не менее 0,8 м. Ширина пролетов должна составлять не менее 1,1 м.

Причиной неудобства становятся и слишком близко расположенные друг к другу ступени. В сложенном виде расстояние между ними должно быть не менее 10 мм. Чем круче лестница, тем уже будут ее ступени. Лестница не должна располагаться перпендикулярно полу, она должна иметь некоторый уклон.

Выбор материалов и инструментов

Для строительства лестницы своими руками потребуются следующие материалы и инструменты:

  • деревянные бруски;
  • деревянные доски;
  • шарниры;
  • набор шурупов;
  • отвертки;
  • ножовка по дереву;
  • рулетка;
  • гаечные ключи;
  • угломер;
  • монтажная пена;
  • анкерные болты;
  • карточные петли.

Чердачная лестница с люком своими руками чертежи

Схема проектирования люка.

Если вы будете строить деревянную конструкцию, работайте с неокрашенным деревом, чтобы вы могли покрасить ее в цвет, подходящий к общему интерьеру дома. Чердачные лестницы в основном изготавливают из сосны. Деревянную конструкцию соорудить легче, чем металлическую, требующую специальной обработки, выполнить которую в домашних условиях достаточно сложно. Если вы все же решили строить металлическую лестницу, работать следует с оцинкованными покрытиями, защищенными от возникновения и распространения коррозии. Такие конструкции достаточно прочны и компактны, ведь они имеют тонкие несущие элементы. Для предотвращения трения используются пластиковые детали.

После того, как будут произведены все замеры и составлены чертежи, необходимо составить смету требуемых материалов. Это поможет провести работы максимально рационально, не растрачивая время и силы на бесполезные действия. Заранее подготовьте и весь необходимый инструмент. Стандартные лестничные пролеты собирают из основания и ступеней. Основанием служат боковые и вертикальные балки, поддерживающие всю конструкцию. От их прочности зависит величина допустимых нагрузок на лестничный пролет. Для изготовления основания можно использовать деревянные брусья.

Первый способ строительства

Наиболее простой конструкцией является складная лестница, изготовить которую можно всего за пару часов. Готовая лестница будет на 30 см длиннее высоты потолка. Для строительства нужно подготовить 2 бруска, длина их должна быть равна ширине пролета, и 2 бруска длиннее пролета на 20 см. Можно взять доски, имеющие толщину около 20 мм. Пригодятся анкерные болты, саморезы, шуруповерт или отвертка, а также металлический крючок. Теперь можно приступать к работе.

Чердачная лестница с люком своими руками чертежи

Схема коробки люка.

Прикрепите короткий брусок к верхнему концу лестницы на чердак с использованием карточных петель. Второй брусок будет крепиться к нижнему концу конструкции при помощи саморезов для большей устойчивости лестницы. От верхнего края чердачной лестницы нужно отмерить расстояние, равное 2/3 ее длины и распилить ее посередине между ступеней. Распиленные части необходимо соединить карточными петлями. Петли крепятся с той же стороны, что и верхний брусок, иначе сооружение не будет раскладываться правильно. Два длинных бруска нужно прибить наискось с обратной стороны к 2 частям лестницы для придания ей жесткости.

Установите лестницу на подготовленное заранее место под чердачным люком, прижмите верхний брусок к стене и зафиксируйте с помощью анкерных болтов. Остается закрепить крючок. Петлю от него нужно вкрутить в косоур лестницы над распилом и сложить ее, прижимая к стене. Напротив петли на стену крепится крючок, зацепляющийся за петлю.

Второй способ строительства

Для осуществления способа необходимо приготовить две доски толщиной 3 см и шириной 20 см. Их длина будет зависеть от уклона лестницы и высоты потолков. Доски для ступеней должны быть около 12 см шириной. Глубина ступеней зависит от наклона конструкции, ширина готовой лестницы должна быть не более 50 см. Приготовьте карточные петли, по две штуки на каждую ступеньку, крючок, анкерные болты и саморезы по дереву.

Одну доску нужно приложить к стене и определить место расположения и угол наклона лестницы. Верхняя часть косоура не должна доходить до потолка 55 см. Оба края доски следует отпилить для опоры на стену и пол помещения под углом. После этого можно начать сборку чердачной лестницы своими руками. Начинают с разметки размещения ступеней. При помощи уровня и рулетки нужно разметить место расположения самой первой ступени. Для этого нужно провести линию, параллельную полу и равную ширине ступени. Проведите линии установки ступени через концы этого отрезка, параллельные углу подъема лестницы.

От конца отрезка нужно провести перпендикуляр вверх до места пересечения с линией монтажа ступеней. От перпендикуляра вправо нужно отступить 1 см и провести еще одну вертикаль. В месте ее пересечения с линией установки ступени будет находиться уровень второй ступени. Таким образом размечают весь косоур. Разметку зеркально отображают на второй косоур.

Ступени крепятся при помощи карточных петель таким образом, чтобы ступени на неподвижном косоуре поднимались вверх, а на подвижном – опускались вниз. Готовая лестница крепится к стене в углу под чердачным люком. Петля должна крепиться к подвижной части лестницы так, чтоб ее можно было достать рукой при складывании конструкции, в стену в соответствующем месте ввинчивается крючок.

Таким образом, при желании можно собрать чердачную лестницу своими руками, изучив инструкцию по монтажу и подготовив все материалы и инструменты. Для быстрой и качественной работы все действия лучше производить вдвоем с помощником.

Источники

  • https://planken.guru/doma-i-arhitektura/lestnica-s-lyukom-na-cherdak-svoimi-rukami.html
  • https://stroy-okey.ru/house/stairs/lestnica-na-cherdak-svoimi-rukami-poshagovaja-instrukcija/
  • https://gidlestnic.ru/izgotovlenie-i-montazh/lestnitsu-na-cherdak-svoimi-rukami
  • https://KrovGid.com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html
  • http://small-roof.com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html
  • http://lestnica-mpl.ru/cherdachnaya-lestnitsa-s-lyukom-svoimi-rukami-chertezhi.html
[свернуть]
Поделиться:
×
Рекомендуем посмотреть
Adblock
detector
